Скрытая проводка в деревянном доме: рекомендации по монтажу

Основные требования к электропроводке в деревянном доме

Своды правил ПУЭ и СНиП разрабатываются специалистами в области безопасности. Это не каприз кабинетного чиновника, а перечень необходимых норм, соблюдение которых максимально приближает уровень «беспечности» к желаемому. Можно сказать, что сама жизнь пишет эти сухие главы, за которыми подчас скрыты человеческие трагедии.

Основной причиной возгораний в деревянных постройках является короткое замыкание электропроводки

Статистические данные о пожарах, к сожалению, не оставляют сомнений в том, что деревянное строительство всегда находится на передовой линии риска возгорания. Однако если вспомнить, что сотни (а может, и тысячи) лет наши предки жили именно в деревянных срубах, есть надежда, что всё возможно, нужно лишь грамотно разобраться с проводкой. Ведь именно она в подавляющем большинстве случаев становится причиной возгорания.

Основные требования, содержащиеся в ПУЭ и ГОСТах, сводятся к следующему:

Расчёт проводки должен производиться с запасом до 30%. Это касается в первую очередь подбора площади поперечного сечения проводов, так как именно от этого зависит степень нагрева изоляции и вероятность короткого замыкания во время эксплуатации. Чтобы охватить всю картину электрификации в целом, необходимо подготовить рабочий проект с подробной схемой и спецификацией разводки электричества, а по окончании работ пройти сертификацию и получить паспорт проводки.
Качество выполнения соединений не должно допускать ни малейшей возможности поражения жителей дома электрическим током.
Нагревание и возгорание кабелей недопустимо, так как это с большой вероятностью приведёт к поджогу всего дома. Возможность коротких замыканий должна быть полностью исключена.

Существенным препятствием, затрудняющим самостоятельное проведение работ по установке проводки в деревянном доме, является отсутствие единого документа, регулирующего монтаж. Основные регламенты рассредоточены в нормативных документах ГОСТ и СНиП и не систематизированы. Поэтому при составлении проекта лучше обратиться к профильной организации, имеющей лицензию на такого рода деятельность.

Порядок соединения проводов

Стандарты объединения проводов при отводах от главного кабеля изложены в ПУЭ.

Клеммы Wago

Рекомендованные методы фиксации:

Клеммы Wago. Соединение выполняют, сняв с самозажимной клеммы изоляционный слой на 1 см.
Скручивающие колпачки. Убирают изоляцию на величину колпачка. Провод надевают на скрутку, происходит фиксация пружиной с обеспечением изоляции пластиковой оболочкой.
Скрутка. Изоляцию снимают на 4-5 см, скручивают и спаивают провода. Место скрутки плотно обматывают изолентой.

Количество соединений прямо влияет на функциональность системы. Чем больше их выполнено, тем меньше должна быть нагрузка

Внимание обращают на цветовую гамму – коричневый и красный означают фазу, белый и синий ноль, желто-зеленый обозначение «земли»

Особенности прокладки скрытой проводки в деревянном доме

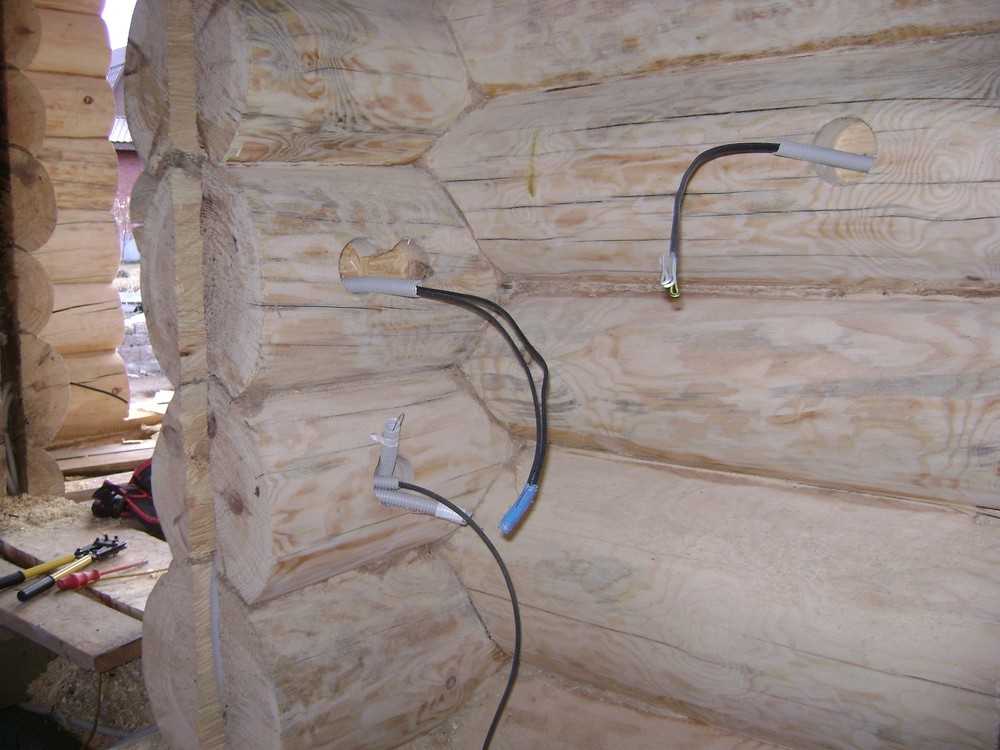

Отверстия для подрозетников

Прокладка скрытой проводки — трудоемкий процесс. Потребуется высверливание вертикальных каналов во время ведения срубов. Горизонтальное штробление выполняется после возведения стен. Обустройство электрики часто происходит после внутренней отделки. В этом случае провода тянут между облицовкой из гипсокартона и стеной. Они также размещаются в металлических конструкциях. Этот материал способен локализовать возгорание. К особенностям монтажа относят:

Провод должен занимать до 40% диаметра трубы, в которой он уложен.
Участки перехода коммуникаций между стенами и места разводки изолируются металлическими гильзами или алебастровой штукатуркой.
Трубы, в которых проходит трасса, подключаются к заземлению.
Соединение отдельных участков должно быть герметичным. На острые края, чтобы не повредить изоляцию, надевают защитные втулки.

Сверление каналов в дереве требует много времени и применения специальных инструментов. Кабели, заключенные в металлорукав, можно со всех сторон защитить слоем штукатурки. Такой способ редко используют для бревенчатых стен. Одна из особенностей деревянного дома – усадка. Этот фактор учитывают при прокладывании электромагистрали.

Выбор провода

Проводка в срубе должна прокидываться медными проводами. Рекомендуется два типа изделий:

ВВГнг с индексами A и LS – силовой кабель, каждая жила которого имеет изоляцию собственного цвета. Оболочка изготовлена из материала, не поддерживающего горение.
NYM – кабель с круглыми медными жилами производится по немецкому стандарту. Изоляция и оболочка самозатухающие.

При подготовке проекта высчитывается нагрузка на кабель. На основании расчетов подбирается сечение провода. Он должен иметь 3 или 5 жил.

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

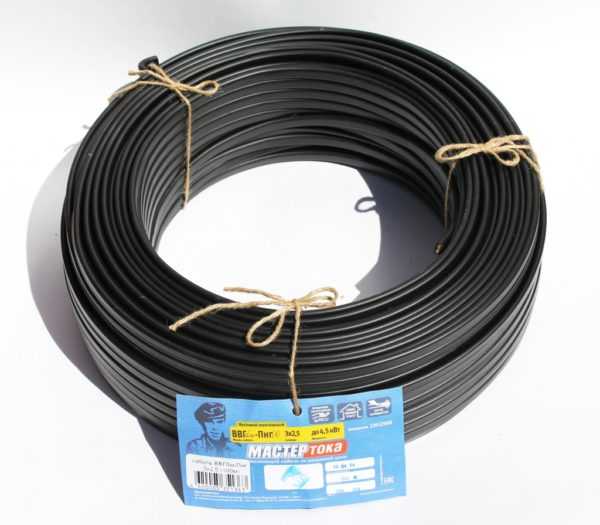

Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.

Монтаж кабеля в слое утеплителя

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Составление схемы электропроводки в срубе и «заповеди» электрика

Все начинается с чистого листа, на который наносится условный проект-схема размещения всех выходов сети. Чаще всего работу над проектом доверяют профессионалам, но, по большому счету, это можно сделать самому, если сруб небольшой. Вам необходимо будет расчитать материалы, которые понадобятся, количество и размещение розеток, выключателей, распределительных коробок. Размещать их можно как угодно, главное, чтобы этот проект не нарушал основные СНиП и ГОСТ. Рассмотрим подробнее, что нужно, а чего нельзя делать, составляя схему.

Нужно располагать все устройства в доступном месте для последующего обслуживания, чтобы к ним можно было добраться без использования специализированного инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
По СНиП выключатели и розетки должны находиться в месте, которое не заслоняется тяжелыми предметами (шкаф, кровать, например), а также находится вдали от легко воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя размещать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть хорошо видимыми для безопасности.
Необходимо так составить схему, чтобы каждый электроприбор мог подключиться без использования удлинителя – это уменьшит количество соединений, а также существенно упростит последующую эксплуатацию всех устройств. Чтобы было точно так, проводка в деревянном доме должна быть сразу сделана с учетом места расположения всех приборов. Что касается норматива СНиП, то на каждые 6 квадратных метров площади должна быть 1 розетка. Допускается 3 и более розеток на кухне, но каждая из них должна размещаться вдали от металлических предметов (65 см), а также от кухонного оборудования, в частности плиты, умывальника (55 см).
Линии штробов должны быть только вертикальные или только горизонтальные, чтобы можно было легко их найти при последующем ремонте, а также не повредить их в ходе эксплуатации помещения. Если они будут идти наискось, тогда трудно будет расчитать в каком месте на стене можно повесить картину, сделать выход на антенну или провести интернет. По ТУ нельзя размещать штробы менее чем за 5 см от крепления гардин, за 15 см до потолка, а также не ниже 20 см от пола.
Скрытая проводка в деревянном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообще не должно быть ни 1 соединения на 1 линии провода. Их можно делать только в распределителе или непосредственно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков долго не служит, особенно, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех вышеперечисленных требований и рекомендаций, иначе могут возникнуть проблемы с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий монтаж у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Чтобы не переделывать потом, учтите сразу все требования и пожелания.

Подготовка к монтажу электропроводки под старину

Подготовительный этап — важная часть в реализации любого ремонта. Перед началом разводки проводов нужно приобрести:

кабель необходимого сечения;
накладные выключатели и розетки;
распределительные коробки.

Такая электрификация дома проводится только после завершения работ по отделке дома. Проводка монтируется на деревянные стены, поверх обоев либо крашенных стен. Рынок электрооборудования предлагает любителям ретро- и экостиля множество разнообразных выключателей и розеток, провода с изоляция разного цвета. Цена зависит от цвета. Золотистые провода будут в два раза дороже, чем коричневые.

Преимущества скрытой проводки в доме из бревна

Скрытая проводка отличается рядом преимуществ.

В первую очередь, стены, и перекрытия имеют красивый вид, без нависания проводов. Электрические приспособления не портят дизайн помещений.
Выключатели, и розетки располагаются в стене с заглублением, и не мешают, при установке мебели или декоративных предметов.
Скрытый вид проводки позволяет оформить помещение обоями.
Если все действия будут выполнены правильно, то увеличивается пожарная безопасность.
Такая проводка позволяет легко заменить старый кабель на новый провод путем извлечения его из трубы.
Когда провода спрятаны, они не подвергаются механическому воздействию или повреждениям.
Такой вид не требует постоянной уборки, так как на открытые провода садиться пыль, и образуется паутина.

Выбор кабельно-проводниковой продукции

Розеточные группы

Согласно многолетнему опыту в электромонтажных работах в деревянных домах, для запитки розеточных групп применяется кабель типа ПВСнг, ВВГнг или NYM с маркировкой 3х2.5 мм. Это означает, что на каждую розетку должен приходить 1 кабель с 3-я жилами с сечением каждой 2.5 мм2.

Жилы кабеля имеют цветную маркировку и служат для подачи фазы (коричневый или белый), ноля (синий) и защитного заземления (желтый или желто-зеленый).

Цепи освещения

Для запитки осветительных приборов и элементов декора в большинстве случаев применяется кабель 3х1.5 мм2 типа ПВСнг, ВВГнг или NYM. Также стоит отметить что его сечение может быть и меньше, поскольку в современном освещении применяются энергосберегающие технологии (светодиодное освещение), которые значительно сократило расход электроэнергии.

Бойлеры и стиральные машинки

Поскольку как бойлеры, так и стиральные в своем составе имеют нагревательные элементы, которые контактируют с водой, для их защиты необходимо монтировать отдельный ввод с распределительного щитка и устанавливать дополнительную защиту.

Для подключения вышеупомянутых устройств необходимо монтировать кабель сечением 2.5 мм2 с количеством жил не менее 3-х. Это может быть, как ПВСнг, ВВГнг или же NYM.

Духовые шкафы, электрические плиты

В зависимости от производителя и мощности устройств, которая может достигать 7–15 кВт для надежной работы устройств необходимо монтировать кабель с сечением не менее 4 мм2 типа ПВСнг, ВВГнг или NYM.

Котлы отопления

В случае если у Вас будет установлен газовый котел отопления, то для его работы будет достаточно монтажа кабеля сечением 3х1.5 мм2, поскольку этого будет более чем достаточно для розжига пламени.

Если же в вашем деревянном доме будет смонтирован электрический котел, тогда нужно смотреть на его инструкцию по эксплуатацию, в которой указана максимальная мощность и тип питающей сети (одно- или 3-х фазная). Также в технической документации производитель указывает рекомендуемый тип кабельно-проводниковой продукции.

Если же по каким-либо причинам техническая документация отсутствует, тогда необходимо просто осмотреть бирку на котле, которая содержит мощность устройства и потребляемый ток и подобрать тип и сечение кабеля, согласно следующей таблице:

Кондиционеры

Все климатическое оборудование должно быть запитано с распределительного щитка цельным кабелем к каждому кондиционеру. В случае подключения обычных бытовых настенных кондиционеров для их подключения будет достаточно кабеля с сечением 3х2.5 мм2.

Однако если будут установлены мощные кондиционеры (напольно-потолочные, кассетные и так далее) в таком случае количество жил и их сечение может быть увеличено в зависимости от потребляемой мощности, которая указывается в технической документации.

Электропроводка в деревянном доме: как правильно и безопасно реализовать разводку электросети (105 фото)

Проведение электромонтажных работ — один из самых важных этапов в строительстве. Подача электроэнергии в дом жизненно необходимо для полноценного существования человека. Особенно актуальным это становиться для проживающих в загородной зоне.

Соответствие всем правилам безопасности — важный момент при возведении деревянных конструкций. Электрическое обеспечение дома обязано всегда строго следовать установленным нормам и правилам.

Проведение работ своими силам?

Если строительство дома и отделочные работы без проблем можно провести своими силами, то монтаж электропроводки в деревянном доме в большинстве случаев требует рук специалиста. Хотя довольно часто владельцы загородных домов (имеется в виду мужская половина) проводят такие работы самостоятельно.

Это и понятно. Настоящему хозяину нужно уметь разбираться в подобных вещах. Для начинающих же «электриков» существует пошаговая методика осуществления процесса монтирования электрической проводки, с учётом необходимых требований, следуя которым можно качественно провести соответствующие работы.

Этапы работ

Правильная электропроводка в деревянном доме заключается в точном соблюдении следующих этапов:

Необходимо определить общий объём мощности электрооборудования и выполнить проект расположения линии электроснабжения. Этот этап требует обращения за помощью к специалистам в конкретной области.

Здесь рассчитывать на собственные силы не стоит. И это будет правильно. Только специалист сможет провести качественную проектную разработку прокладки линий электроснабжения. Определить места сосредоточения электроточек, высчитать сечения кабеля, место монтирования и подсоединения автомата защиты, точку ввода в дом электропитания.

Формат розеток и выключателей выбирается на основании расчетной величины тока, типа электропроводки, подразумевающего скрытую или открытую форму устройства, а также возможности подключить совмещённый блок, включающий розетку и выключатель, расположенные под единой рамкой.

Выбор кабеля

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Обратите внимание

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

проведение визуального осмотра;
замер силы сопротивления изоляционного кабельного покрытия;
проведение профилактического измерения сопротивления заземления;
анализирование работы автоматических выключателей.

Разработка проекта домашнего электроснабжения

Чтобы разработать индивидуальный проект, нужно, прежде всего, связаться с электроснабжающей организацией (РЭС) и получить технические условия. Они послужат основанием для дальнейшего проведения работ.

Разработанная схема электроснабжения учитывает совокупность всех потребляемых мощностей электроприборов.

Опираясь на данный фактор, выполняется расчет максимальной мощности, которую одновременно потребляют все электроприборы. Определяется номинальная нагрузка на вводный автомат.

Главное — безопасность дома!

Можно ещё раз повториться, сказав, что электротехнические работы, проводимые в домах с деревянными конструкциями стен, полов и потолков требуют особого подхода. Нужно учитывать состав основного строительного материала и особенно его подверженность горению.

Ретро электропроводка в деревянном доме плюсы и минусы

Минусы использования ретро проводки:

# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.

#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».

#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.

Когда необходимо сделать проходной выключатель.

А теперь пройдемся по плюсам:

Это конечно же соответствие ретро проводки нормам и правилам монтажа.
В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.

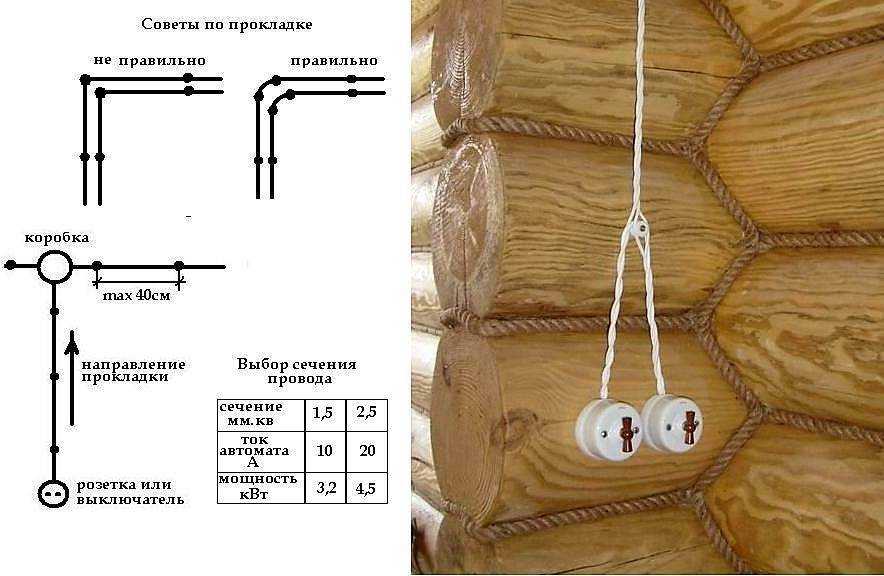

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

Фиксация провода на крайних изоляторах.

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

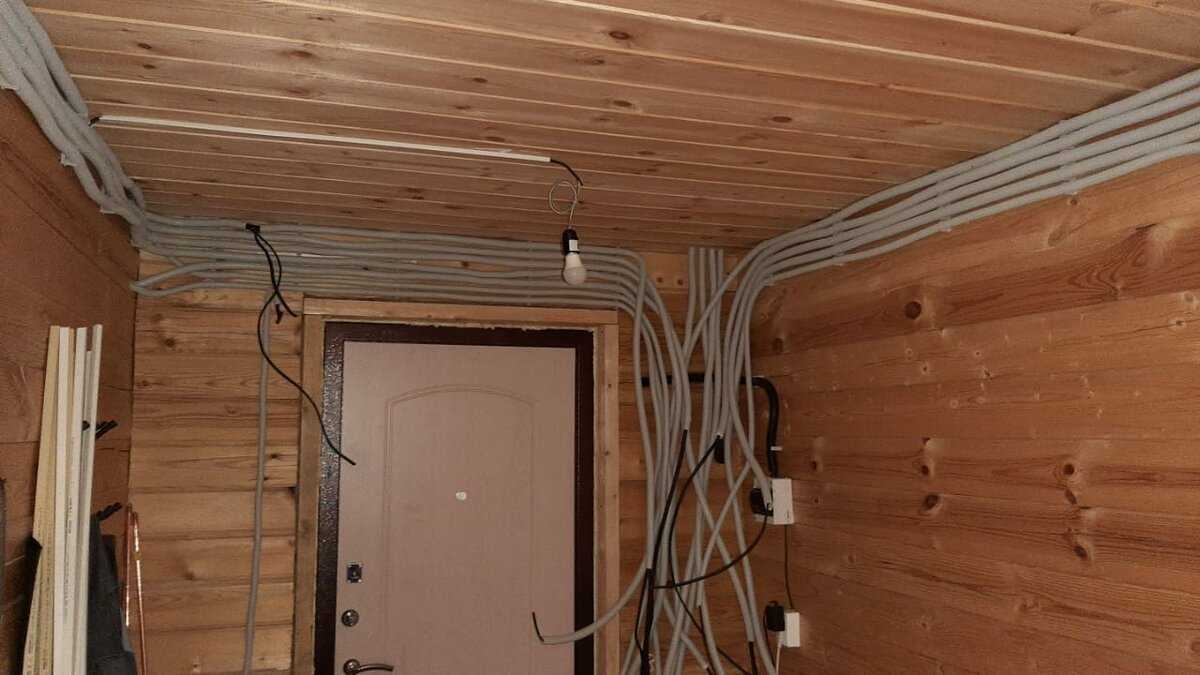

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Электротехнические трубы

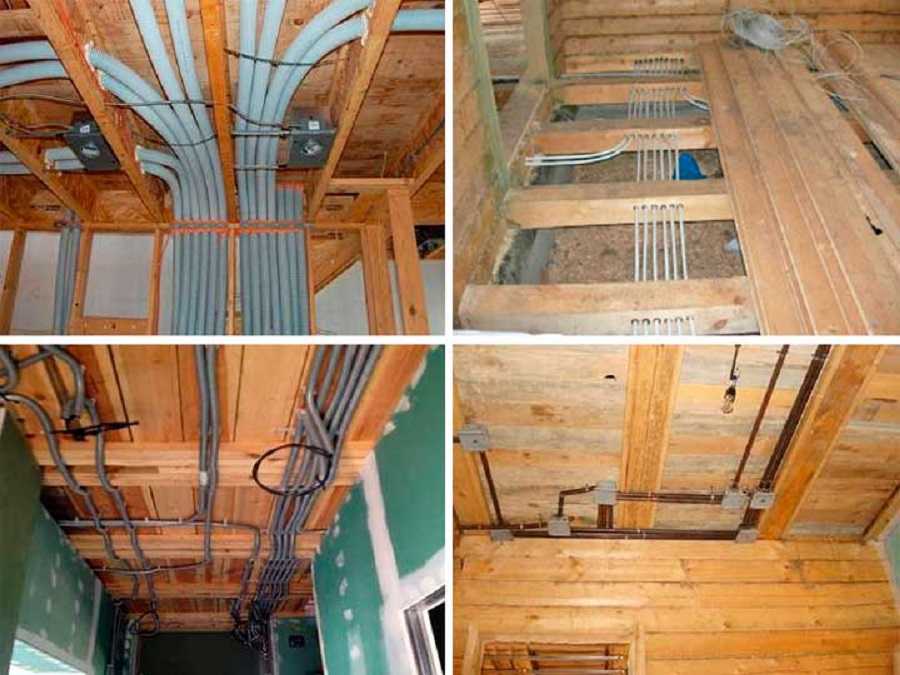

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Последовательность этапов работ по установке проводки в деревянном доме

Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:

Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
Установка розеток, источников света, выключателей и другого необходимого оборудования;
Монтаж и подсоединение заземления, а также устройства защитного отключения;

Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru

Проведение контрольного тестирования электропроводки.

Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.

Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.

Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:

Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.

Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.

Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by

Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.

Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.

Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика

Защитные элементы, изготовленные из меди, следует развальцовывать.
Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

Особенности укладки провода

Обязательным условием является изоляция проводов медными или стальными трубами, их нужно прокладывать по плану разводки. В строениях из дерева запрещено оставлять даже небольшие участки провода открытыми. Все провода продеваются в трубу.
Чтобы установить трубы в стену, нужно вырубить или просверлить штробы, это довольно нелегкое дело.
Каналы вертикального вида выполняют на этапе возведения стен, а для горизонтальных отверстий берут специальное сверло, и делают работу уже на готовой поверхности, когда стройка окончена.
Затем в полученные отверстия укладывают специальный провод, который помогает аккуратно продвигать кабель.
Участки разводки, а также переходы из комнаты в комнату закрывают специальными коробами из металла или гильзами. То есть эти места тщательно изолируют.
Если проводов слишком много, то используют трубу с крупным диаметром, но следует учитывать, то её сложно скрыть внутри бревна.
При монтаже скрытого электричества, устанавливают короба отключения на нескольких участках, это позволяет обеспечить места с большой нагрузкой.
