Как подключить люстру к двухклавишному выключателю: подробное описание

Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю

Как произвести подключение люстры на 2, 3, 4, 5 или 6 ламп, а также переделаем потолочный светильник с одинарного выключателя на двойной? По сути все очень просто, но просто тому, кто знает, как делать.

На самом деле, подсоединение от 2 до даже 8 ламповых осветительных устройств к двухклавишному выключателю, разницы в присоединении нет. Отличается только в количестве проводов в осветительном устройстве.

Инструменты и материалы для подключения люстры

Давайте определимся, что у вас уже все готово для установки и подключения люстры и выключателя:

у вас есть осветительный прибор на 2 – 6 лампы;
с потолка свисает 3-х или 4-х жильный проводник;
для подсоединения выключателя проложен двух или трехжильный провод по стене.

Подготовим инструмент для данной работы:

отвертки;
маркер или карандаш;
пассатижи;
шуруповерт;
отвертка индикатор (от 90 до 500 В);
канцелярский нож;
перфоратор.

Так же нужно приготовить следующий материал:

пластиковый дюбель по бетону;
саморезы;
зажимы «WAGO».

Перед тем, как подключать осветительный прибор, должна быть прикручена пластина с креплением к потолку. Если светильник должна одеваться на крючок, то в таком случае нам понадобится сам крючок.

С крючком совсем просто. Нужно всего лишь вставить этот крючок в отверстие зафиксировать гайкой. Затем навесить люстру.

Перед тем, как подсоединить кабель на потолке к осветительному прибору нужно определить их назначение. Какие из них фазные, какой провод общий «нулевой», а какой защитный «заземление».

Внимание! Хочу обратить внимание на то, что по правилам ПУЭ на светильники должны прокладываться кабели с дополнительным защитным проводом «заземлением». Поэтому предполагается, что для люстр с раздельным включением ламп, с использованием 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель

Поэтому предполагается, что для люстр с раздельным включением ламп, с использованием 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель.

Для этого, проверяем, что автоматический выключатель отключен и напряжение на проверяемую жилу не подается.

Далее снимаем изоляцию:

После того, как сняли изоляцию, опять включаем автомат, тем самым подаем напряжение на проверяемую жилу.

Не забудьте, что одноклавишный или двухклавишный выключатель должен быть включен.

С помощью индикатора отвертки (емкостной индикатор) проверяем наличие напряжение на всех проводах.

Из трех жил, на двух должно быть напряжение. Это фазные. Маркируются такие жилы буквой «L».

Значит провод, на котором отсутствует напряжение, является общим «нулевым». Маркируется буквой «N».

Заземление маркируется «PE».

Если в вашем доме (квартире) электропроводка сделана по всем правилам электромонтажа, то нулевой должен быть голубым цветом.

Но проверять индикатором нужно всегда, потому что горе электрики могут подключить нулевую жилу другого цвета.

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Теперь займемся люстрой.

Для примера возьмем 5-ти ламповую. Вы берите ту, какая у вас есть. Повторюсь. Разницы подключения нет. Разница только в количестве проводов.

В светильнике для потолка на каждую лампочку используются 2 жилы разного цвета.

Снимите изоляцию длинною не более 2 см.

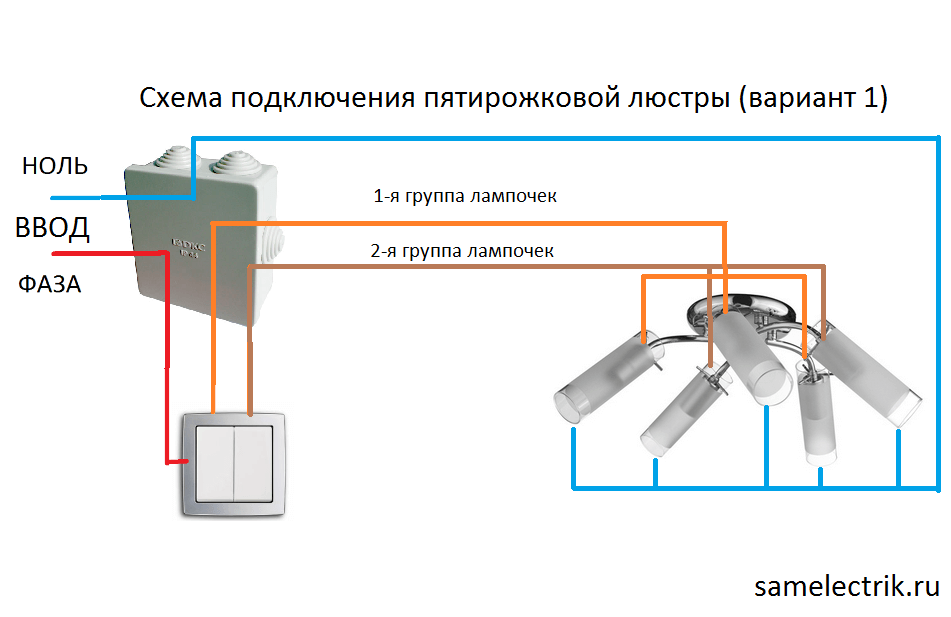

Так как в осветительном приборе 5 лампочек, разделим их на две части. В одной 3, а в другой получится 2 лампочки.

Соедините все жилы 3-х выбранных лампочек одного цвета вместе. Тоже самое сделайте с двумя лампочками. У вас получилось 2 скрутки фазных проводов.

Затем нужно взять все 5 оставшихся жил другого цвета и скрутить их вместе. Вы сделали третью общую скрутку нулевых жил.

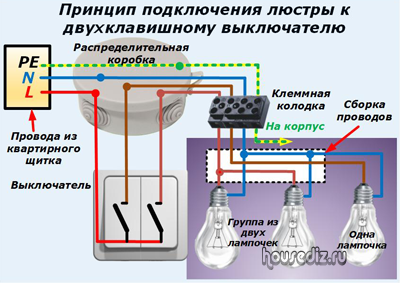

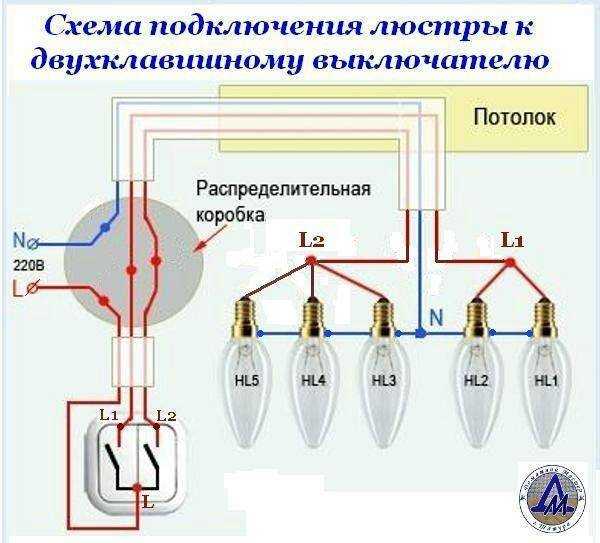

Схема подключения люстры к двойному выключателю:

У вас получится 3 скрутки. На потолке то же 3 провода.

Техника безопасности и подготовка к монтажу люстры

Подключение люстры начинается с подготовительных мероприятий.

До того как подвешивать светильник нужно:

подготовить нужные приспособления и инструменты;
проконтролировать соблюдение мер электробезопасности;
убедиться в том, что работа на высоте не сопровождается головокружением, страхом и тошнотой. Что позволит избежать ушибов и переломов при падении;
проверить, что все детали люстры соединены, надежно зафиксированы и не отвалятся при и после подвешивания, а сам потолок выдержит веса светильника.

Элементарные правила безопасности при работе с осветительными приборами и электросетью таковы:

Отключаем общее электропитание, а не только клавишный выключатель. Гарантии что фаза не подается на светильник — нет. Поэтому нужно отключить полностью всё электропитание.
Проверяем мультиметром или индикаторной отверткой, что отсутствует напряжение.
Подымаемся на высоту при помощи стремянки или устойчивого надежного основания.
Когда сверлим отверстия в потолке, используем очки для защиты глаз от попадания осколков и крошек бетона, глины, штукатурки.
Лампочки, которые не являются частью конструкции светильника (например, светодиодные) до полного монтажа светильника не вкручиваем. Особенно это касается ламп дневного света, которые содержат такие вредные для здоровья вещества как ртуть и неон.
Когда люстра содержит легковоспламеняющиеся элементы (такие как пластик и текстиль), то лампы накаливания применять запрещено! Иначе — перегрев и возгорание всего осветительного прибора!

Необходимые инструменты и материалы

Понадобятся как расходные материалы, так и инструменты для работы с многожильными проводами.

Чтобы подвесить люстру и подключить нам понадобится:

Клеммы для соединения проводов. Среди вариантов — пайка, болтовое соединение и прочее. Подключение светильника на скрутки не рекомендуется.
Крепежные детали для жесткой фиксации светильника на потолке. Зависят как от типа потолка, как и конструктивных особенностей осветительного прибора. Обычно это кронштейны, планки, дюбеля и крюки, но могут быть и иные варианты крепления.
Сверлильный ручной электроинструмент.
Шуруповерт.
Индикаторы напряжения — специальная отвертка с диодом внутри, либо мультиметр.

Выбор способа монтажа

Крепление люстры зависит как от конструктивных особенностей потолка, так и типа осветительного прибора.

И осуществляется следующими способами:

На металлический крюк. Рассчитано на относительно легкие светильники.
На дюбеля и анкера. При весе светильника больше 5 кг.
На саму заднюю крышку или металлопланку люстры. Вес светильника не влияет на выбор установки, когда такие конструктивные особенности предусмотрены при изготовлении.

Подготовка: прозвонка и определение фаз на потолке

Сложно ориентироваться в этом деле тем, кто не имеет постоянных дел с электросетями. Чтобы подключить правильно к бытовой сети светильник, нужно научиться находить и различать 3 типа провода:

Заземление.
Нулевой.
Фазный.

Когда электропроводка — сделана, из потолка торчат 2-4 провода.

Когда всего 2 — то очень просто найти фазу. Берем в руки индикаторную отвертку и тыкаем в концы оголенных жил. На котором проводе загорится диод — тот и есть фазный.

При современной укладке электропроводки, кроме нуля и фазы, есть еще и заземление — жила в оболочке из желто-зеленого цвета. Подключается к точно такому же проводу на люстре. Где какой провод определяем с помощью мультиметра.

Если в конструкции светильника заземление не предусмотрено для подключения, то тщательно изолируем ту жилу, что торчит из потолка, чтобы впоследствии ничего не замкнуло.

Фазу найти проще всего индикаторной отверткой и не гадать какого она цвета. Когда двухклавишный выключатель в стене — их будет две и один нулевой провод. Если проводка новая и все правильно сделано, то можно определить по цветам.

Если из потолка выходят 4 провода. В таком случае два из них фаза, определяем с помощью мультиметра, тестовой отвертки либо по цветам. Один ноль четвертый земля.

Когда с прозвонкой операции завершены, переходим к непосредственному подключению люстры. Не забываем при этом обесточить электросеть (выключаем общий автомат ввода)

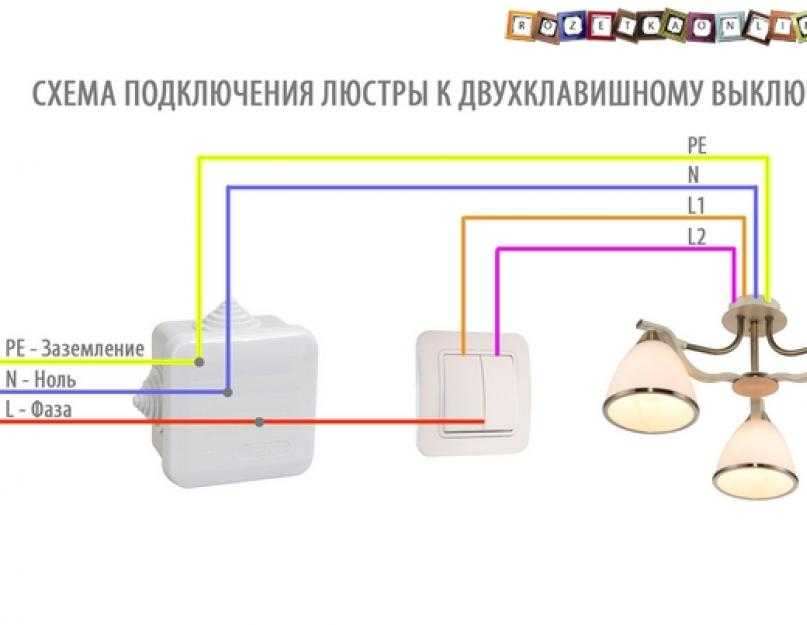

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть. В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее

Почему, читайте далее

В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

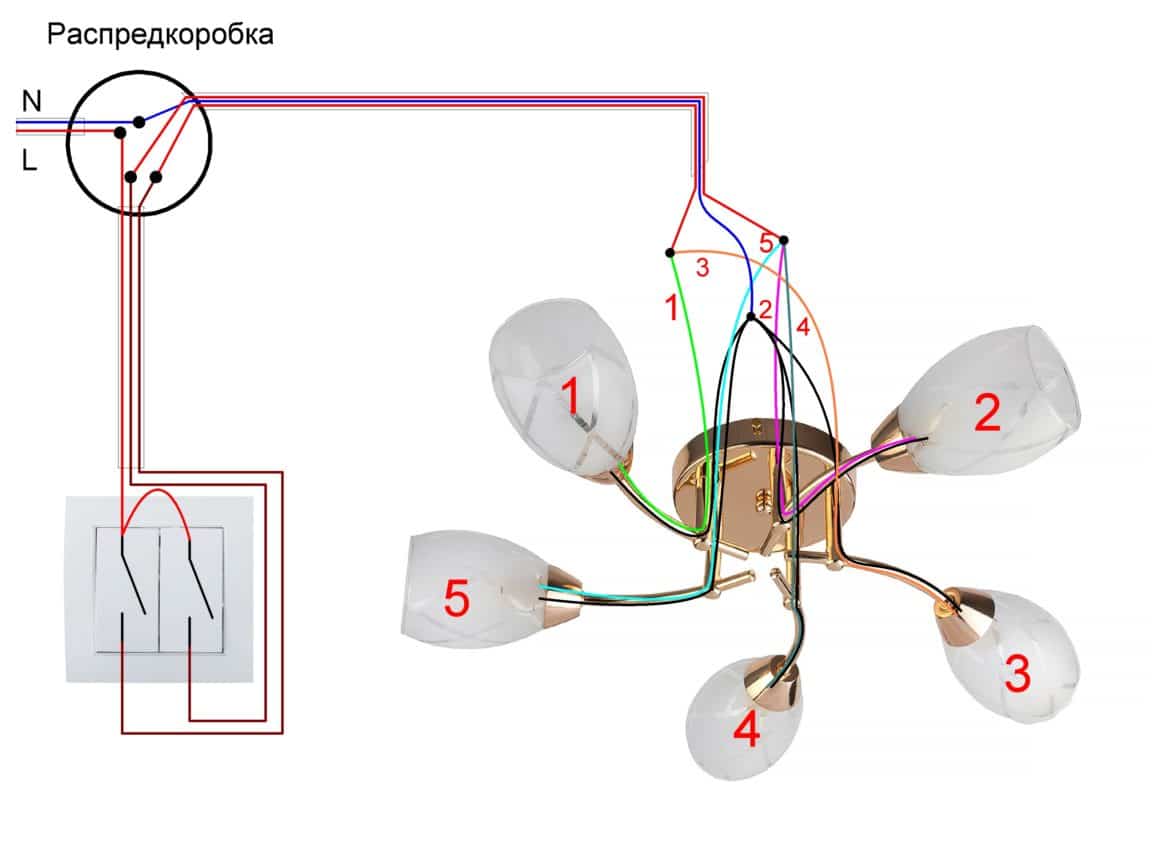

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

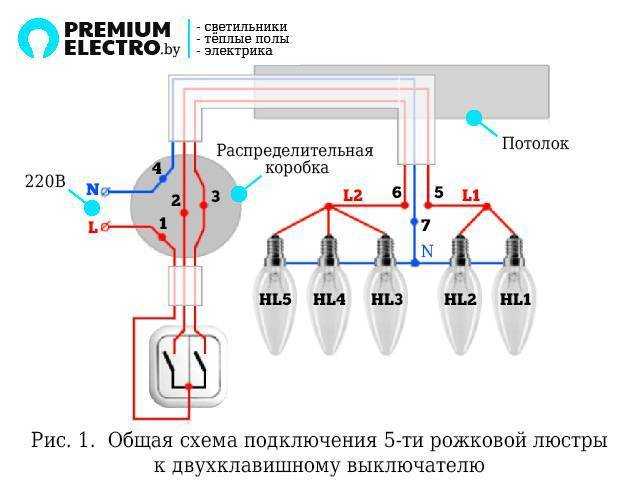

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

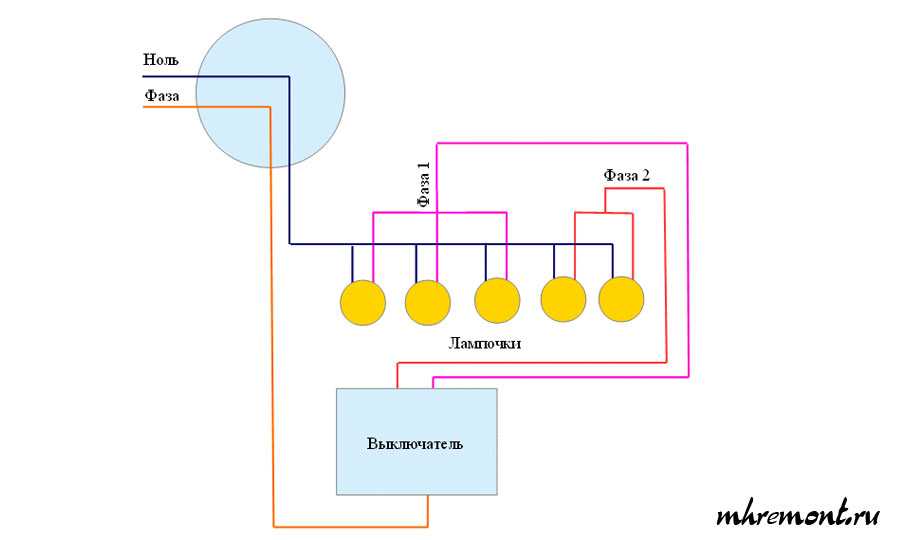

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Как правильно соединить провода

Присоединять элементы светильника можно пайкой, скруткой со специальными переходными клеммными колодками, в дополнение к теме, как подключить пятирожковую люстру к двойному выключателю. Пайка — самый надежный способ, но ее достаточно трудно исполнить на высоте ограниченного пространства у люстры и потолка. По этой причине подобный метод не используется.

Соединять вместе проводники можно только одного размера. Нельзя осуществлять скрутку одних и многожильных элементов. Запрещено делать скрутку медного и алюминиевого проводника.

Обратите внимание! Из-за подобного соединения образуется электрохимическая пара и, если имеются следы влажности, контакты окисляются. Большинство пожаров появляется из-за того, что есть плохие проводниковые соединения. Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами

Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы

Место скручивания нужно обмотать при помощи изоляционной ленты, чтобы часть ленты не была заизолирована обоими соединяемыми элементами. Лучше использовать специальные изолирующие колпачки. Самый оптимальный способ соединения — вариант применения клеммных соединений. В продаже есть винтовые и пружинные клеммы.

Правильное соединение проводов как залог успешного подключения

Подключение люстры к одноклавишному выключателю

Если установлен одноклавишный выключатель, и на потолочном светильнике два контакта (не считая заземления), то подключение производится просто: фазу с потолка соединяем с фазной клеммой, ноль приходящий с потолка соединяем с нулевой клеммой. Где фаза, а где ноль на люстре всегда можно посмотреть в инструкции по монтажу к осветительному прибору. Соединения производим с помощью быстрозажимных клеммников. Также можно использовать и скрутку, но её необходимо пропаять и заизолировать, что не очень будет удобно делать на высоте потолка и со светильником в руках.

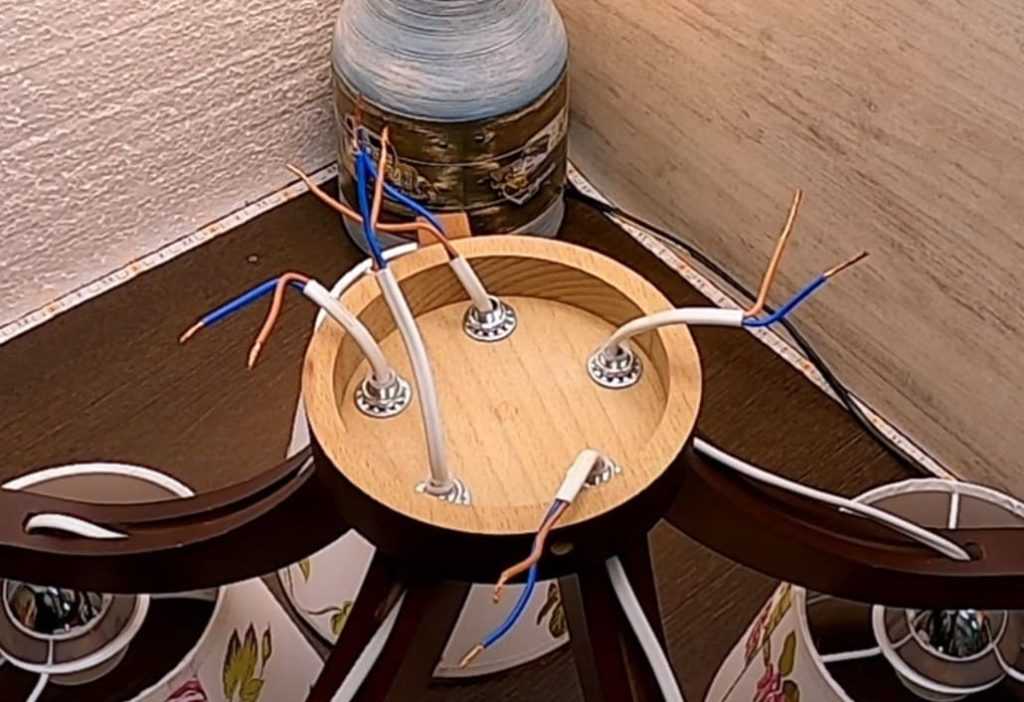

Но что делать, если схема не собрана, и провода выглядят примерно так:

Разобранная схема люстры

Тут можно заметить, что от каждого рожка в люстре приходят синий и коричневый провод. В таком случае просто объединяем провода по цветам, каждый цвет в свою группу. Соединяем синие жилы с помощью клеммника, оставляя свободную клемму для подключения ноля с потолка. Также соединяем коричневые провода.

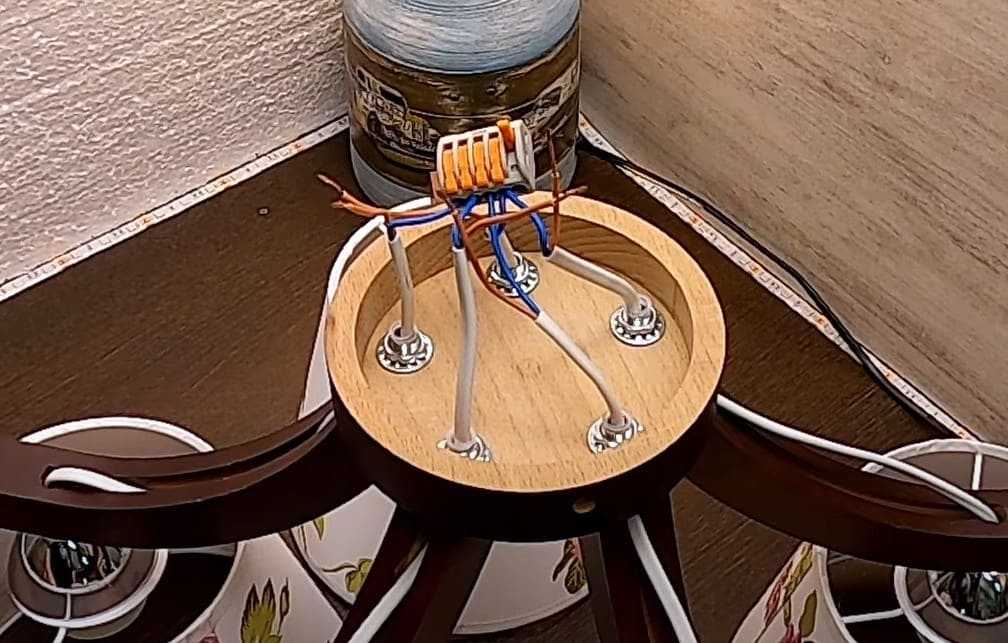

Соединение проводов одного цвета в группу с помощью Wago

Чем удобны быстрозажимные клеммники? Тем, что позволяют производить соединение быстро. При этом они сразу и изолируют место соединения — изоленты не потребуется. При необходимости можно легко отключить светильник, в отличие от скрутки, например

Также может возникнуть ситуация, что источник света не предназначен для работы с двойным выключателем, а установлен одинарный выключатель. Как тогда можно подключить люстру с 3 проводами? Тут потребуется либо переработка схемы, либо перемонтаж электропроводки. Последнее опускаем сразу и разберемся, что можно сделать с люстрой.

Если источник света, например, имеет пять рожков, и допустим, фазные проводники с двух плафонов объединены в одну группу, а с остальных плафонов во вторую, то схема её выглядит примерно так:

Схема люстры на 2 выключателя

В таком случае нужно просто объединить линии L1 и L2 в одну цепь с помощью перемычки, и подключить к этой цепи фазу с потолка.

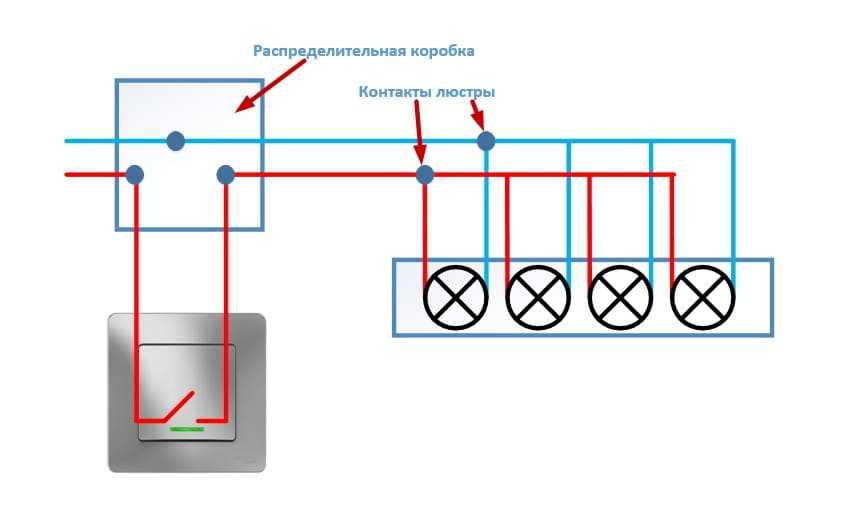

Схема подключения люстры с одноклавишным выключателем будет выглядеть так:

Схема подключения люстры к одноклавишному выключателю

Все концы с каждого патрона соединяются и к ним подключаются соответствующие провода с потолка. К фазным — фазные, к нулевым – нулевые. Если вдруг непонятна электрическая схема, то можно, для понимания, воспользоваться схемой визуальной.

Визуальная схема подключения люстры к одноклавишному выключателю

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

одноклавишные;
двухклавишные;
трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

для скрытой электропроводки;
для открытой прокладки проводов.

По выполняемым функциям:

диммеры;
проходные;
перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

люстры с одним плафоном или абажуром (однорожковые);
с двумя плафонами или абажурами (двухрожковые);
трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
управление беспроводное (по радио каналу или с телефона через Bluetooth);
комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Схема подключения при выходе из потолка двух проводов

Люстры с одной лампой или каркас, которых выполнен из пластиковых деталей, не проводящих электрическую энергию, могут иметь две жилы для питания. При выполнении следующей инструкции трудностей подсоединения не возникнет:

Проводится определение назначения жил, выходящих из потолка;
Если люстра одноконтурная, но имеет три вывода, выявляется «земля», обрезается, полностью изолируется, из процесса подключения она исключается;
Работу по подсоединению следует начинать с «нулевых» проводников;
При наличии двух и более контуров, у светильника объединяются фазные жилы клеммными зажимами, отдельным выводом подключается к электрической сети дома или квартиры;
Подается напряжение питание, проверяется результат.

Монтаж крепежных элементов

Монтаж крепежных элементов для люстры — это важный шаг при установке люстры, который обеспечивает безопасность и надежность конструкции. Рекомендаций для монтажа крепежных элементов:

Определите оптимальное место крепления. Крепежные элементы должны быть установлены на прочной и надежной поверхности, которая выдержит вес люстры и не приведет к падению.
Выберите подходящий тип крепежа. Как было описано ранее, для крепления люстры могут использоваться различные типы крепежных элементов, включая бандажный крепеж и шпильковый крепеж. Выберите подходящий вариант для вашего случая.
Правильно закрепите крепежные элементы

Важно следить за правильным закреплением крепежных элементов, чтобы избежать риска падения люстры. Не затягивайте гайки и зажимы слишком сильно, чтобы не повредить поверхность крепления.
Проверьте надежность крепления

После установки крепежных элементов необходимо убедиться в их надежности и прочности. Проверьте, что крепежные элементы крепко фиксируются, и люстра надежно удерживается.
Убедитесь в безопасности. Важно не забывать о безопасности при установке крепежных элементов. Используйте лестницу или стремянку, чтобы достигнуть места крепления, и не пытайтесь устанавливать крепежные элементы на ненадежных или неустойчивых поверхностях.
Обратитесь к специалистам при необходимости. Если у вас нет опыта в установке крепежных элементов или есть сомнения в их правильности, лучше обратиться к квалифицированным специалистам. Они смогут выполнить установку крепежных элементов быстро и безопасно, обеспечив надежность и долговечность конструкции.

Прозвонка проводки

Выявить заземленный провод можно далеко не в каждом доме. В сооружениях старой постройки они, как правило, отсутствуют. Оставшиеся контакты также не всегда имеют маркировку. Чтобы разобраться, где «фаза», а где «ноль» необходимо осуществить прозвонку.

Так, при двухклавишном приборе выключателя может понадобиться подключить люстру с тремя проводами, два из которых будут фазными, а один нулевой. Для определения напряжения необходимы индикаторная отвертка, тестер (мультиметр) или вольтметр.

В ходе прозвонки нужно, чтобы клавиша выключателя находилась в положении «ВКЛ», соответственно электричество в помещении также должно быть подключено. По завершении работ необходимо перевести клавишу в состояние «ВЫКЛ» и вырубить на щитке автомат или выкрутить пробки.

Вольтметром

Один из измерительных приборов, часто применяемых мастерами для определения напряжения, является вольтметр. Его главное достоинство в простоте работы, а также в отсутствии необходимости дополнительного блока питания (батареек). При работе с ним необходимо помнить, что его эксплуатация должна осуществляться параллельно источнику электроэнергии и находиться он должен строго в горизонтальном положении.

Выявление напряжения контактов с помощью вольтметра – задача простая. Достаточно закрепить провода-щупы на контактах и отследить положение стрелки на индикаторе. В случае если значение не меняется (стоит на нуле), значит оба провода являются фазными, а оставшийся нулевым. Затем стоит перенести один из щупов на «0», а второй поочередно на каждую из «фаз». Стрелка на приборе должна указать на значение в 220 В. Для облегчения дальнейшей работы необходимо отметить каждый провод цветным маркером или латиницей, где «N» — это нулевой контакт, а «L» — фазный.

При работе с вольтметром необходимо придерживаться ряда правил:

в процессе измерения держать коробку прибора только горизонтально;
правильно подбирать вольтметр к участку измеряемой цепи (не пользоваться слабым оборудованием для измерения значительных величин);
соблюдать полярность.

Одной из продвинутых разновидностей вольтметра является мультиметр или тестер. Он отличается большим диапазоном измерений и может выявить значение не только напряжения, но и сопротивления, силы тока, индуктивности, температуры и частоты.

Этот цифровой прибор более точен, оснащен защитой от перегрузки, а также, в большинстве случаев, противоударным механизмом. Из недостатков стоит отметить стоимость и необходимость дополнительных источников питания (батареек).

Индикатором

Пассивная индикаторная отвертка имеется почти в каждом доме. Работать с ней просто и удобно. Достаточно прикоснуться ее жалом к оголенному контакту, как сразу станет понятно, «фаза» это или «ноль». При касании фазного провода индикатор на ручке будет светиться, в иных случаях – нет.

Все работы по прозвонке и маркировке проводников должны проводиться при включенном на щитке автомате. По завершении процесса его целесообразнее вырубить.

Чем опасна переполюсовка

Переполюсовка – это процедура подачи на проводники напряжения обратной полярности. При неправильном подключении это явление редко приводит к выходу прибора из строя. Однако, срок службы осветительного прибора значительно сокращается.

К тому же при выключении люстры, несмотря на отсутствие в ней тока, фазный потенциал в контактах будет сохранен, а это прямая угроза удара током в ходе проведения работ.

Вторая «особенность» переполюсовки – это способность люминесцентных светильников мерцать даже в выключенном состоянии.

Итоги или почему лучше быть хоть немного электриком

Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин. Тем более, что в них нет ничего сложного. Фирмы, предоставляющие услуги по установке и ремонту выключателей не заинтересованы в ремонте или установке пары выключателей. Им подавай объем работы. Так что есть риск нарваться на какого-нибудь халтурщика по объявлению, после услуг которого вы лишитесь не только электроприборов в доме, но, возможно, и всего имущества. И помните этот старый анекдот:

Жена просит мужа:

— Почини выключатель.

А он отвечает:

— Я что, электрик, что ли?

На следующий день выключатель работает. Муж спрашивает:

— Как тебе это удалось?

— Приходил сосед, все починил.

— Сколько взял?

— Нисколько, предложил спеть или переспать с ним.

— И ты спела?

— А я что, певица что ли?

Так что берегите свой кров, семью и лично контролируйте безопасность своего жилища

Не забывайте добавлять комментарии и делиться своим опытом!

Предыдущая ОсвещениеКак правильно выбрать потолочные светодиодные светильники для дома: сферы применения и популярные разновидности Следующая ОсвещениеСхема подключения проходного выключателя с 2х мест: порядок выполнения монтажных работ
