Стравливание воздуха из гидроаккумулятора. Гидроаккумулятор – общие сведения
Современному человеку доступно множество различных устройств, помогающих решать повседневные задачи. Это касается практически всех отраслей и сфер жизни. Например, гидроаккумулятор. В простонародье у него есть множество других названий – бочка, ресивер и тому подобное. Используется гидроаккумулятор для систем водоснабжения и в некоторых случаях является натуральным образом спасительным выходом из трудных ситуаций.
Принцип работы гидроаккумулятора не так сложно понять. Главное – немного разбираться в технике. Но для его эксплуатации это не особенно нужно. Для того, чтобы гидроаккумулятор нормально работал, необходимо во время проводить необходимые процедуры для продления срока службы.
Если вас интересует вопрос, как выбрать гидроаккумулятор, то нужно обращать внимание на то, какой объем воды будет расходоваться. Объем гидроаккумулятора может быть совершенно разным
Важно заранее определиться с показателями, чтобы потом не прибегать к повторной установке или переустановке устройства гидроаккумулятор. Для этого достаточно обратиться к специалистам
Они проведут расчеты и дадут совет.
Если рассматривать с точки зрения конфигурации, то гидроаккумулятор может быть как вертикальным, так и горизонтальным
В первом случае гидроаккумулятор будет занимать гораздо меньшее пространство, однако лучше всего обратить внимание на гидроаккумулятор-ресивер горизонтальный. Его гораздо удобнее применять на насосных станциях, так как изначально такой гидроаккумулятор имеет крепления для наружного насоса
Пошаговая инструкция по замене мембраны
Итак, для начала отправьтесь в магазин инженерного сантехнического оборудования и приобретите новую мембрану. Идеальный вариант – вы снимете старух мембрану и возьмете ее с собой в магазин. Заметим, что мембраны могут отличаться в зависимости от конкретного производителя, причем в первую очередь – именно диаметром горловины. После прихода в магазин покажите старую мембрану и попросите, чтобы вам подобрали такую же новую. Если объем вашего резервуара составляет 24 литра, то вам выдадут такую же мембрану – то же на 24 литра. Аналогичная ситуация с гидробаком на 100 литров.
После покупки подходящего изделия можете приступать непосредственно к процедуре замены.

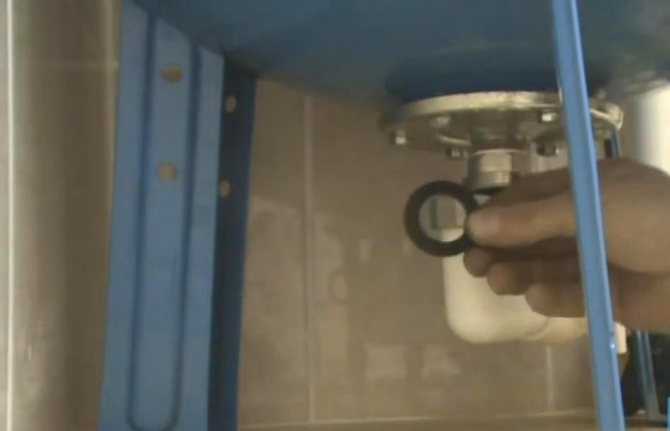

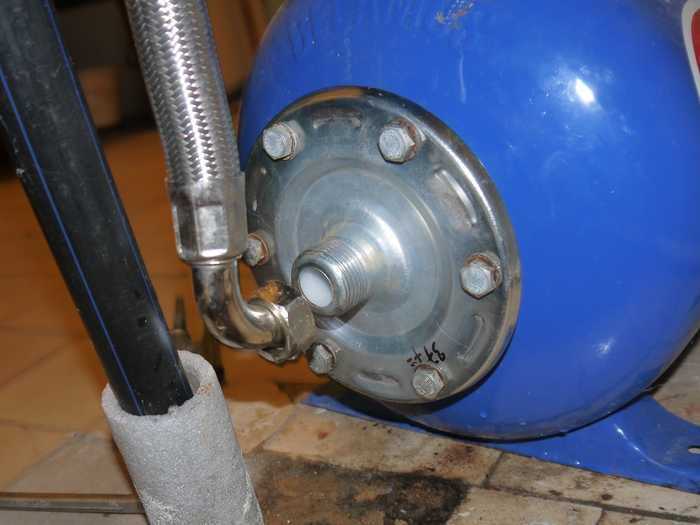

Для начала открутите шесть болтов фланца (есть вероятность, что в вашем гидробаке их количество будет большим). Извлеките предыдущую мембрану – та, по всей видимости, будет изношенной и порванной, а потому ее необходимо либо сразу отправить на свалку, либо использовать для изготовления чего-то полезного в хозяйстве.

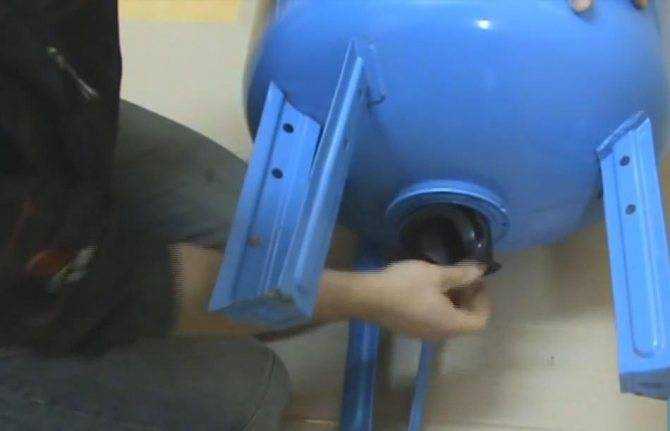

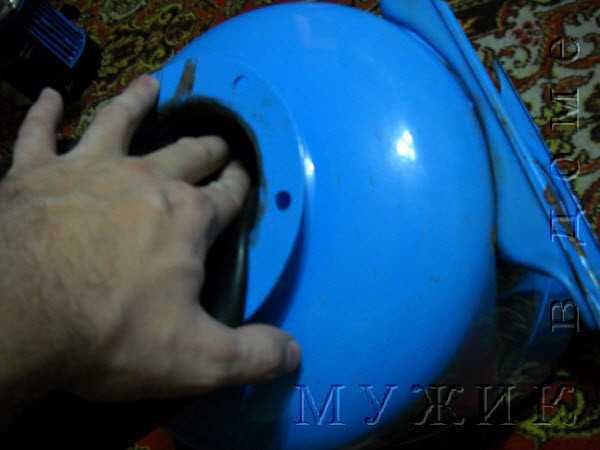

Удалив предыдущую, приступайте к установке новой мембраны внутрь гидробака
При этом важно, чтобы края горловины изделия располагались точно на горловине гидроаккумулятора
При установке фланца будьте предельно аккуратны, иначе горловина мембраны может съехать и потребуется повторно все разбирать
Далее осторожно прикрутите болты (рекомендуется делать это в различных местах, чтобы равномерно прижать изделие к гидробаку). Можете очень сильно их не затягивать
После прикручивания фланца к гидробаку начинайте закачивать вокруг мембраны воздух. Возьмите для этих целей уже упомянутый выше насос для автомобиля, к примеру, и накачивайте. В данном примере насос накачивает приблизительно до трех атмосфер, а потому внутреннее давление вокруг мембраны составило около двух атмосфер.
Но вначале желательно накачать только одну атмосферу, чтобы давление внутри водопровода (а это три атмосферы) вдавило изделие внутрь гидробака, невзирая даже на то, что фланец прижимал края горловины. К слову, именно по этой причине в данном примере мастера решили закачивать более высокое давление, дабы мембрана не вытягивалась внутрь резервуара под воздействием напора воды.
Функции, назначение, виды
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
- Создать небольшой запас воды на случай отсутствия электроэнергии.
Установка гидроаккумулятора в приямке
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды

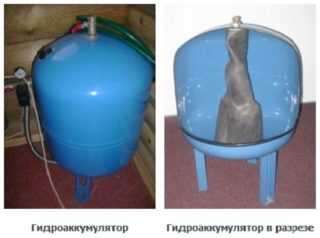

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Как работает гидроаккумулятора

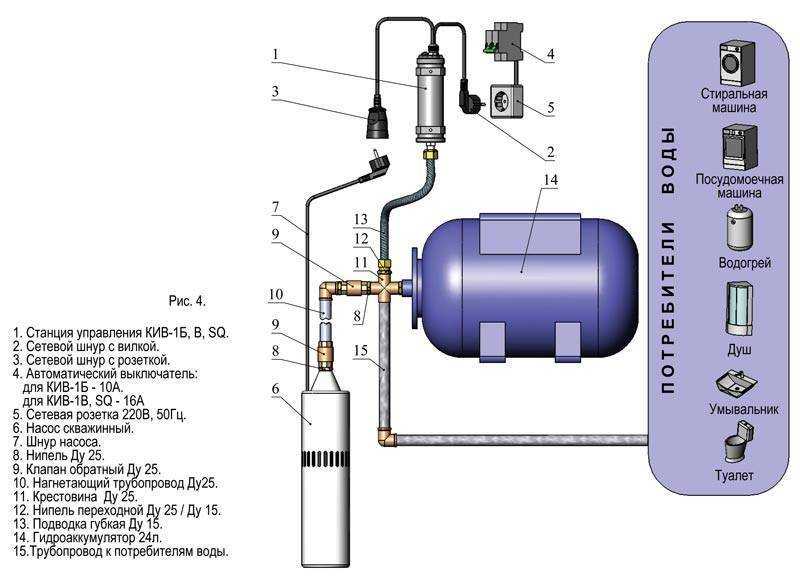

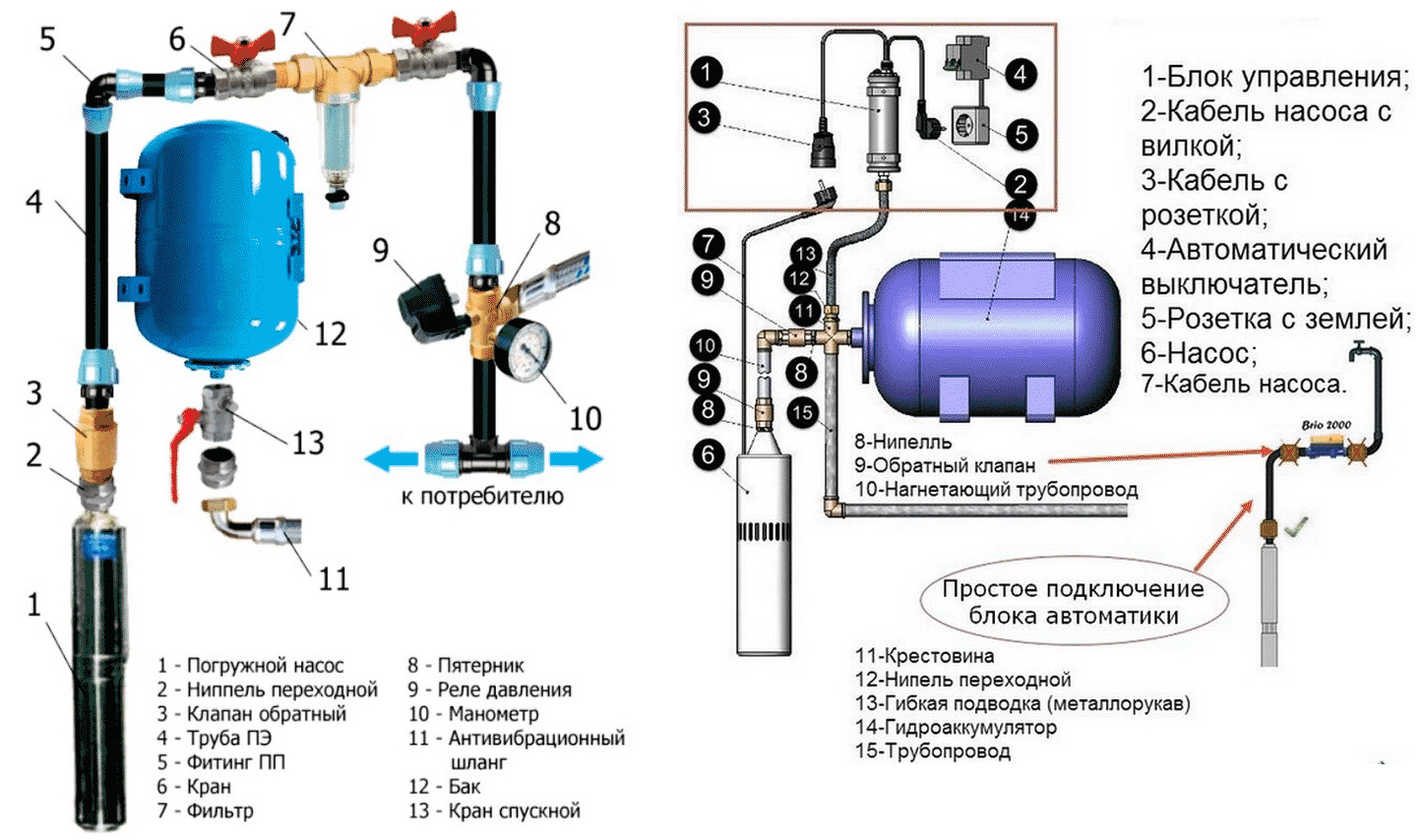

Если водоснабжение правильно смонтировано при открытии любого источника потребления воды, вода пойдет под давлением. Давление воды создается за счет давление воздуха вокруг мембраны в гидроаккумуляторе. И весь запас мембраны выдавливается в кран. Когда запас воды закончится, включается насос, тем самым для насоса обеспечивается пауза. Насос закачивает воду в мембрану и в систему, мембрана расширяется, упирается в давление воздуха вокруг мембраны, общее давление поднимается до необходимого и насос выключается. И так по кругу.
Именно поэтому устанавливается гидроаккумулятор.Так же плюсы гидроаккумуолятора:
- нет гидроударов в системе водоснабжения
- запас воды при выключении электричества
- давление воды в кране не меняется (т.е. если вы принимаете душ и вода будет подаваться равномерно всегда).
Назначение и виды мембран для гидроаккумулятора
Современные насосные станции, которые стоят практически в каждом жилом коттедже, а также используются на дачах и в любых других постройках, нуждающихся в водоснабжении, состоят из двух частей. Первая – насос, который качает воду.
Вторая – гидроаккумулятор, который ее аккумулирует и отвечает за поддержание нужного давления в системе. Возможна установка гидроаккумулятора и отдельно от насоса – в случае, если необходимо использовать емкость большого объема.
Резиновые мембраны для гидроаккумулятора различной формы («груша» и «баллон»).
Наиболее важной деталью бака является мембрана для гидроаккумулятора – собственно, именно она и выполняет все основные функции емкости
Во сколько обойдется замена?
Как уже отмечалось ранее, мембрана – это такой элемент описанного в статье оборудования, который ломается чаще всего. И неудивительно, ведь она постоянно растягивается и сжимается. Что же касается конкретной стоимости замены, то она зависит, прежде всего, от производителя, разновидности мембраны и самого гидробака.
Если по непрерывно пользуетесь водопроводной системой, то рекомендуем вам отдать предпочтение более дорогостоящей мембране, способной выдержать большое количество эксплуатационных циклов. Также заметим, что мембрана импортного производства будет стоить примерно так же, как половина нового гидробака. Зато срок службы такого изделия в несколько раз превышает аналогичный для более дешевых вариантов.
Мембрана для гидроаккумулятора как ее заменить при неисправности
Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.
Как проверить и диагностика неисправностей
Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.
Таблица 1. Неисправности в гидроаккумуляторах
Запустить слив воды.
Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения
отсутствие сжатого воздуха в баке.
Накачка воздуха до необходимого давления
Рекомендации по обслуживанию гидроаккумуляторов:
Как проверить начальное давление в емкости:
- Отключить бак от системы.
- Спустить воду.

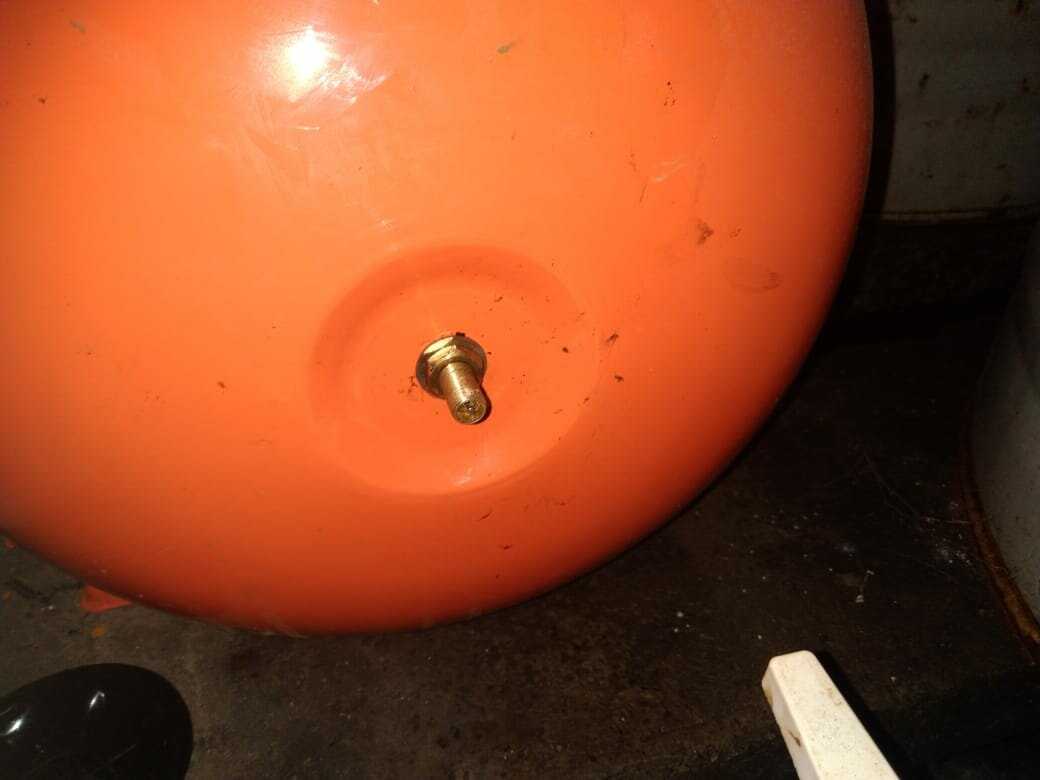

- Подключить манометр к ниппелю.
- Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).
Выбор мембраны
Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.
При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.
Стоимость замены
Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.
Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.
Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.
Замена мембраны
При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:
- Отключение бака от водопровода.
- Удалить избыточное давление воздуха при помощи ниппеля.
- Слить воду из емкости.
- Снять манометр, высвободив при этом пространство для выхода мембраны.
- Удалить нерабочую деталь.
- Установить новую мембрану, закрепить манометр.
- Накачать давление на 0,2 меньше нижнего давления реле насоса.
- Установить обратно.
После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.
Ремонт или как заклеить
Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.
Гидроаккумулятор без мембраны
Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.
Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:
- бак (емкость) объемом не менее 30 л,
- запорная арматура,
- шаровой кран,
- полдюймовый кран,
- крепежные детали (шайбы и гайки),
- уплотнитель (герметик),
- резиновые прокладки,
- ниппель,
- фитинги (тройник, черверник).
- В емкости проделать отверстия (на крышке и дне, сбоку).
- Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
- На кран насадить тройник.
- В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
- На боковое отверстие установить шаровой кран.
Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.
Этапы ремонта
Замена мембраны в расширительном бачке своими руками выполняется следующим образом:
• Вынимается старая груша;
• Тщательно очищаются внутренние поверхности расширительного бака от грязи, ржавчины;
• Фланец и посадочное место зачищаются наждачной бумагой для устранения даже малейших дефектов, повреждений, заусенцев; • Новая мембрана расправляется и монтируется на место прежней;
• Фланец устанавливается и хорошо затягивается гайками.
После того, как была выполнена замена мембраны расширительного бака, необходимо проверить устройство на исправность путём пробного запуска. Для этого накачивается воздух до рекомендованного производителем уровня (в среднем, 1,5-2 атмосферы), затем бак подключается к водопроводу и запускается накачка.
Чтобы прошла успешно замена мембраны, расширительный бак не следует сразу запускать на полную мощность. Желательно обеспечить постепенный набор воды – только так можно избежать преждевременного износа резинового распределителя.
Для предупреждения разрыва груши и прочих повреждений расширительного бака следует не реже 2-3 раз в год проверять давление и подкачивать его при необходимости.
Один из важнейших элементов систем водоснабжения для частных домов это гидроаккумулятор. Благодаря этому устройству, поддерживается постоянное давление в водопроводе, а также осуществляется защита всего оборудования от гидравлических ударов.
Мембрана для гидроаккумулятора
Однако, ничего не вечно, поэтому нужно знать, как заменить мембрану в гидроаккумуляторе – без нее он не сможет работать.
Что такое гидроаккумулятор
Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.
Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.
Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.
Расширительный бак закрытого типа
Расширительный бак отопления закрытого типа Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.
Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.
Важно учесть следующие особенности конструкции и ее эксплуатации:
- Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
- Вид мембраны – баллонная или диафрагменная;
- Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.
Замена мембраны
Виды закрытых расширительных баков для отопления
При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны
Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность
Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.
В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:
- На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
- Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
- Активируется клапан сброса давления на воздушной камере.
Дальнейшие действия зависят от модели расширительного бака.
Преимущества использования гидробака
Гидробак, логично встроенный в автономную систему водоснабжения, выполняет ряд следующих важных функций:
- поддерживает стабильное давление в водопроводе;
- компенсирует утечки воды из магистрали водоснабжения;
- защищает трубопровод от гидроударов при включении насосного оборудования;
- продлевает срок эксплуатации насоса, так как ограничивает включение и выключение этого агрегата.
Как видим, гидроаккумулятор является весьма важным конструктивным элементом любой автономной водопроводной системы, поэтому, стоит понимать, что от его стабильной работы, прежде всего, зависит функционирование всего водоснабжения.
А как насчет гидробака без мембраны?
Помимо стандартных гидроаккумуляторов промышленного производства, существует еще один альтернативный вариант – изготовить подобное устройство своими руками. По сути, гидробак без мембраны будет представлять собой простой резервуар для воды, поскольку именно она (мембрана) и «занималась» поддержанием давления в водопроводной системе. Тем не менее, в разы проще приобрести уже готовый гидробак – пусть и самый недорогой.
Для собственноручного изготовления такого гидробака вам потребуется следующее оборудование и материалы:
- фитинги;
- емкость, объем которой составляет минимум 30 литров;
- ниппель;
- шаровый кран;
- прокладки, выполненные из резины;
- кран на 1/2 дюйма;
- герметик для уплотнения;
- гайки и шайбы для крепежей.
После подготовки всего необходимого можете приступать непосредственно к рабочему процессу. Последний ничего сложного собой не представляет, а алгоритм необходимых действий представлен ниже.
Шаг первый. Вначале проделайте в резервуаре отверстия – в нескольких местах (сбоку, на днище либо крышке).
Шаг второй. В то отверстие, что расположено на крышке, установите кран на 1/2 дюйма, при этом в обязательном порядке используйте герметик и резиновые прокладки для уплотнения соединения, а в конце надежно зафиксируйте шайбами.
Шаг третий. Насадите на этот кран тройник.
Шаг четвертый. Возьмите запорный кран на 3/4 с надетым тройником и установите его в нижнее отверстие.
Шаг пятый. Осталось только отверстие сбоку – сюда устанавливайте шаровый кран.
В итоге еще раз подчеркнем, что при неисправном гидробаке водопроводная система не сможет нормально функционировать. И причина неисправности, это, как правило, мембрана для гидроаккумулятора. Но если будете следовать нашим советам и инструкциям, то с легкостью устраните любую возникшую проблему!
Не забывайте при этом о своевременной профилактике – она поможет продлить срок службы гидробака и самого трубопровода!
Классификация мембран по варианту исполнения
В соответствии с этой классификацией изделие может быть:
- плоским;
- баллонным.
Рассмотрим каждую из разновидностей более детально.
Плоские изделия
Каждая такая мембрана для гидроаккумулятора фиксируется внутри резервуара, деля его, как мы уже рассказывали выше, на мокрую и сухую зоны. Когда насосное оборудование включается, вода начинает закачиваться внутрь, из-за чего мембрана сжимается и образует чрезмерное давление в сухом отсеке. Когда это давление доберется до определенного уровня, насос будет отключен, а мембрана, в свою очередь, начнет выталкивать накопленную жидкость в трубопровод. Когда же напор опустится до минимально допустимого значения, насосное оборудование снова включится и цикл повторится.
Как видим, электроэнергия действительно экономится, равно как и ресурс самой насосной станции.
Изделия баллонного типа
Они также представляют собой емкость из резины, имеющую форму банки или груши. Принцип действия в данном случае не представляет собой ничего сложного и выглядит примерно следующим образом: вначале насос закачивает жидкость внутрь этого баллона, затем, когда между его стенками и стенками гидроаккумулятора образуется чрезмерное давление, оно будет выталкивать воду после того, как насос отключится, в водопровод.
Устройство и эксплуатация
В настоящее время можно выделить две разновидности баков – груша и мембранный. Как в первом, так и втором случае, устройства – это герметическая емкость, которая имеет патрубок. Внешне любой гидроаккумулятор выглядит непритязательно.
Довольно распространены подобные устройства в замкнутых отопительных системах. Используя аккумулятор, мы делаем систему гораздо герметичнее, и в два раза уменьшаем количество воздуха внутри теплоносителя.
Нередко гидроаккумулятор применяется, чтобы избежать гидравлических ударов, что очень опасно. Особенно часто давление повышается, когда закрывается кран. Если удар несильный и гасится, то может проявить себя как шатание труб и легкое дребезжание соединительных элементов.
Прежде, чем задаться вопросом, какой бак выбрать, нужно подумать, нужно ли вашей системе гасить гидравлические удары. Также можно приобрести гидроаккумуляторы с автоматикой, со сменным реле. Выбор в настоящее время достаточно широк.
Гидроаккумулятор представляет собой металлическую герметичную емкость, внутри которой расположена эластичная мембрана. Это устройство необходимо для поддержания постоянного давления в водопроводе и защиты водяного насоса от преждевременной поломки из-за частой эксплуатации. Если вы хотите купить гидроаккумулятор и установить его своими руками в частном доме, необходимо разобраться в его технических характеристиках и принципе работы.
Устройство и назначение гидроаккумулятора
Подобное оборудование имеет свои особенности строения, которые могу также привести списком, в устройство входят:
- Воздушный ниппель.
- Мембрана.
- Металлический корпус.
- Полость для газа.
- Рабочий резервуар.
- Отверстие для подключения притока жидкости.
По мнению большинства хозяев, синий цвет корпуса подразумевает выполнение функции накопления воды, но этот агрегат выполняет не только эту операцию.
Хочу отметить частые возникновения колебаний напора в системе водоснабжения, в процессе работы мощного насоса могут появиться гидроудары, эти все эксцессы удачно демпфирует устройство, защищая тем временем трубопровод, фитинги и краны от разрыва.
Поскольку в объем бака заполняется питьевая вода, то от ее соприкосновения с металлическим корпусом будут возникать неприятные отложения ржавчины и других, вредных для здоровья человека веществ, поэтому внутри аппарата была придумана специальная мембрана.
Такой элемент интенсивнее поддается деформации, чем отличается от расширительной установки для отопления, которую создают из максимально прочного материала.
Виды и критерии выбора
Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).
Открытые расширительные баки широко распространены, но имеют следующие недостатки:
- большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
- необходимо постоянно контролировать уровень жидкости;
- есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.
Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.
Мембраны баллонного типа имеют такие преимущества, как:
- широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
- возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
- простое задание минимального давления для любых систем.
Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.
Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:
- материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
- материал и покрытие корпуса, устойчивость к возникновению ржавчины;
- соответствие санитарно-гигиеническим нормам;
- исполнение (способ монтажа).
