Схема подключения кнопки дрели для проведения ее замены

Аккумуляторная модель

Беспроводные дрели очень популярны у домашних мастеров, потому что работа не ограничивается длиной провода, что позволяет их применение в любых условиях. Они также относятся к электрическому инструменту. Есть варианты, когда зарядное устройство располагается в кейсе для хранения инструмента, и после работы он хранится и одновременно заряжается. В основном дрели на аккумуляторах имеют два запасных блока, которых достаточно для проведения работ.

Заряжается такой сменный аккумулятор не более часа, поэтому вы не будете делать больших перерывов, когда запланировали большой объем работ на день. Как правило, блок для зарядки рассчитан на несколько тысяч раз, но конкретно надо узнавать этот показатель при покупке, есть сменные батареи подороже, которые заряжаются за 15 минут.

Слишком сильное давление на инструмент

Всегда хочется как-то повысить производительность работы, поэтому неопытные мастера пытаются помочь перфоратору, буквально наваливаясь на инструмент всем весом.

Проблема. В результате излишнего давления скорость работы не только не увеличивается, а наоборот — заметно падает. Это происходит оттого, что мы таким образом собственноручно укорачиваем ход бойка. Есть и другие неприятные последствия: ускоряется износ ударной группы перфоратора, повреждается и заклинивается оснастка.

Решение. Научитесь чувствовать свой инструмент, наблюдайте за текущей производительностью. Подбирайте подходящую силу подачи в зависимости от характеристик обрабатываемого материала. Активнее работайте пусковой кнопкой, так как многие из них имеют функцию триггера — при разной интенсивности нажатия меняется скорость вращения оснастки.

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
Выкрутив шурупы, половинки корпуса разъединяют.
Из пазов аккуратно извлекаются кнопка включения и реверс.
С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

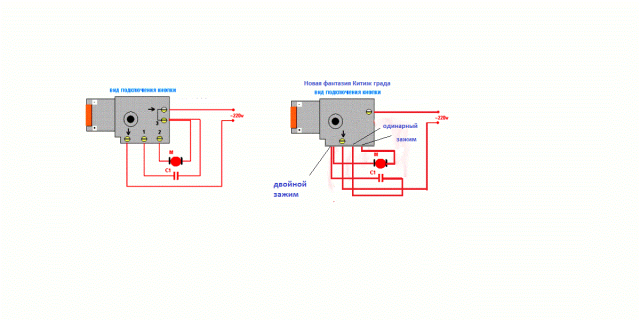

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.» — соответственно, вторичная, «1-я щет.» — первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую

Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите;
На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частая поломка. стирание рабочего слоя под реостатом

лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

Сначала аккуратно разберите корпус устройства;
Убираем провода и все внутренние детали;
Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Профилактика коллекторных устройств

Для того чтобы продлить срок службы якоря, а соответственно и самого электрического инструмента, необходимо выполнять несколько простых правил. Эти меры состоят в следующем:

Если вовремя заменить недорогие детали, то можно избежать затрат на серьёзный ремонт.

Любые самостоятельные работы по ремонту электроинструмента, не только угловых шлифмашин, рекомендуется не производить до окончания гарантийного срока. Изготовители не приветствуют несанкционированное вмешательство в устройство техники. Не касается это лишь замены щёток без вскрытия корпуса, а в остальных случаях лучше обратиться за помощью в авторизованный сервисный центр.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Извлечение кнопки:

Откручиваем болты на корпусе дрели.
Ослабляем винты, удерживающие сетевой кабель.
Отсоединяем реверс.
Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

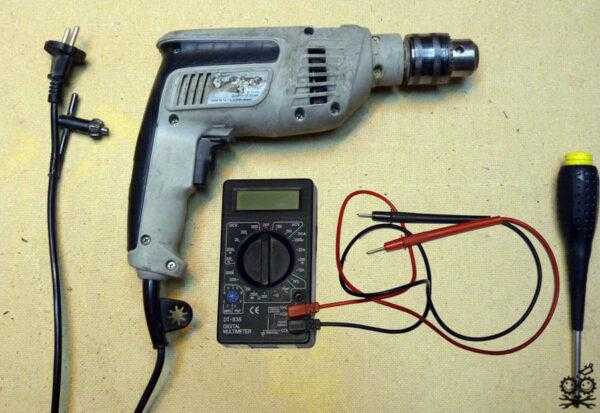

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

Включаем мультиметр и выставляем ручку на звуковой сигнал.
Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
Нажимаем на кнопку.
Звуковой сигнал есть – клавиша работает, нет – неисправна.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

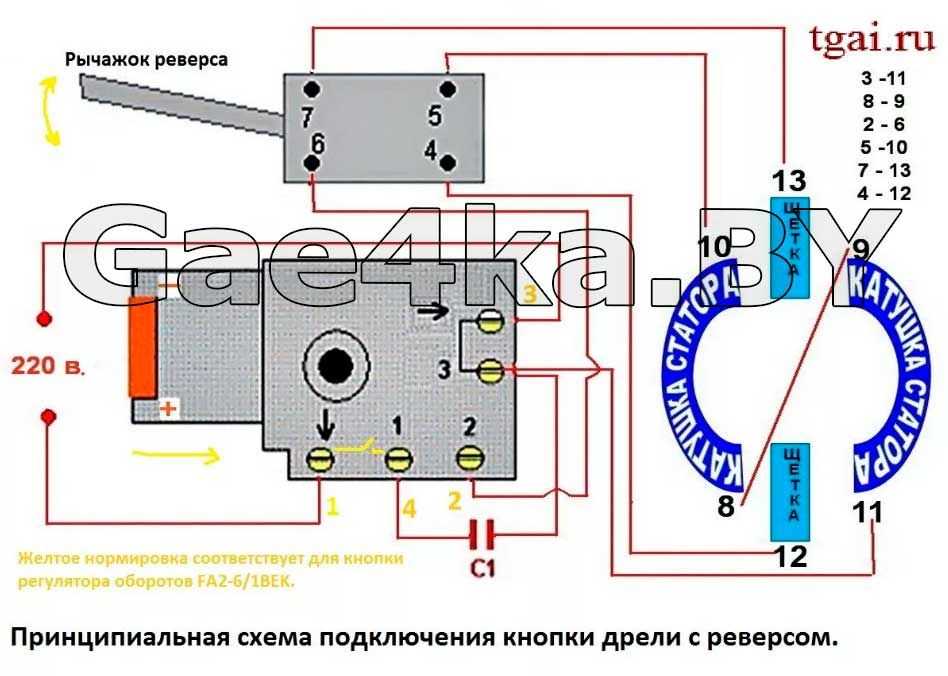

Схема подключения кнопки дрели с регулятором оборотов и реверсом

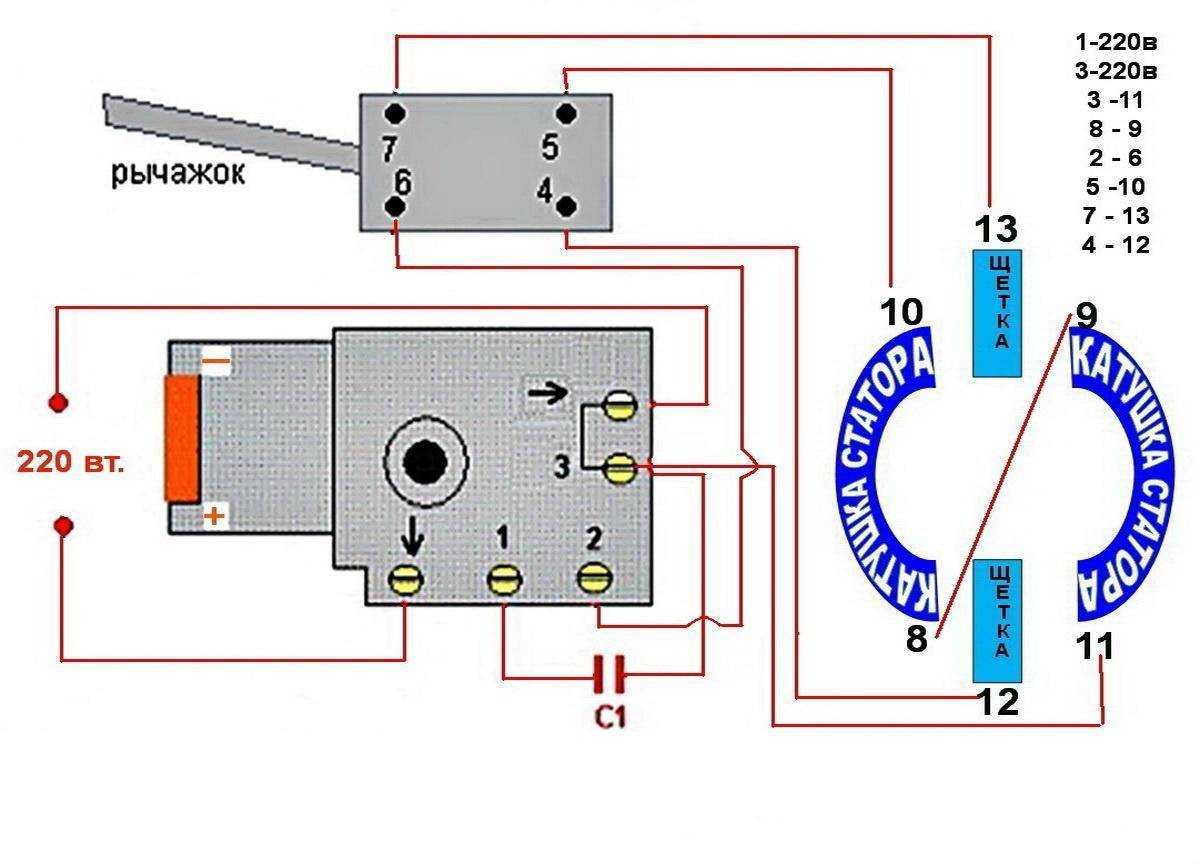

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

источник

Кнопочный пост регулировки

Представим еще одно виденье осуществления реверса – для кнопочного поста. Данный элемент отвечает за обеспечение реверса в трехфазных электрических двигателях и обладает всеми особенностями, характерными для управляемого компонента. Каждая такая система имеет кнопочные контакты специфической компоновки, которые, собственно и соединяются в единый кнопочный пост.

Принцип работы этой своеобразной системы имеет много общих характеристик с процессом работы других элементов схемы управления (в том числе и обратного). Запуск контактора магнитного стартера реализуется при помощи импульса управления, который поступает сразу после нажатия на клавишу «Старт». Эта кнопка отвечает за быструю подачу напряжения на медную катушку регулирования.

Контактор во включенном состоянии способен работать на протяжении длительного промежутка времени. Эта особенность стала возможной, благодаря применению принципа самоподхвата. Его суть состоит в параллельном соединении дополнительного контакта к кнопке запуска, для того, чтобы осуществлять надежную подачу напряжения на обмотку. Эта функция позволяет просто нажать клавишу «Старт» и не удерживать ее после.

В результате магнитный пускатель отключается только после разрывания катушечной цепи управления. Данная особенность вызывает другую необходимость – наличие кнопки с размыкающим контактом. Исходя из этого, все клавиши управления, входящие в состав кнопочного поста комплектуются двумя парами контактов:

NO – нормально открытыми;
NS — нормально закрытыми.

Кнопки изготавливаются в универсальных вариантах, с целью обеспечения моментального реверса мотора, в любой момент, когда возникнет в этом необходимость.

Клавиша, работающая на отключение, маркируется «Стоп» и окрашивается в красный цвет. Чтобы включить реверс, необходимо нажать на пульте «Назад» (если нужно просто запуск – просто «Пуск» или «Вперед»).

Также, стоит отметить, что кнопочный пост активно применяется при реализации нереверсивной схемы функционирования двигателя, то есть, когда вал оборачивается лишь в одну сторону.

Недостатки электроинструмента и срок службы

Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.

Электроинструмент без такого устройства имеет кучу недостатков:

искрение якоря на коллекторе с выгоранием ламелей якоря

выгорание щеток и более быстрое их стачивание

чаще выходят из строя обмотки ротора и статора

токовый бросок в общую электросеть

удары шестерней друг о друга и более быстрое их срабатывание

опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность

При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза

Что немаловажно для непрофессиональных столяров

Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.

Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.

Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.

Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.

Данная коробочка рассчитана на ток 12 Ампер.

Есть и более мощная модель на 20А.

Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.

Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.

Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
Сетевой провод — связующее звено между электрической розеткой и инструментом

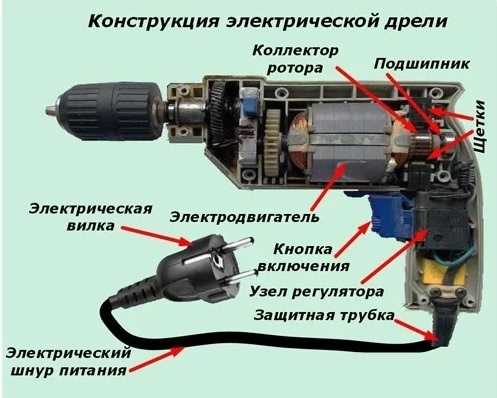

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Как сделать реверс для электроинструмента

Одним из самых важных инструментов является электродрель, скорость и качество работы которой зависят от ее конструкции и удобства. У меня есть электродрель советского производства, которая верой и правдой служит мне уже много лет. Металлическая коробка передач и подшипники в коробке передач делали ее практически неразрушимой! Мои друзья, использующие современные дрели иностранного производства, за это время заменили несколько деталей.

Но! У него есть небольшой недостаток: у него нет задней передачи, что очень полезно для некоторых работ, особенно при завинчивании машинными метчиками. Несколько лет назад я решил устранить этот недостаток, и мне удалось решить эту проблему гораздо лучше, чем в дрелях заводского производства, где переключатель задней передачи расположен над кнопкой пуска.

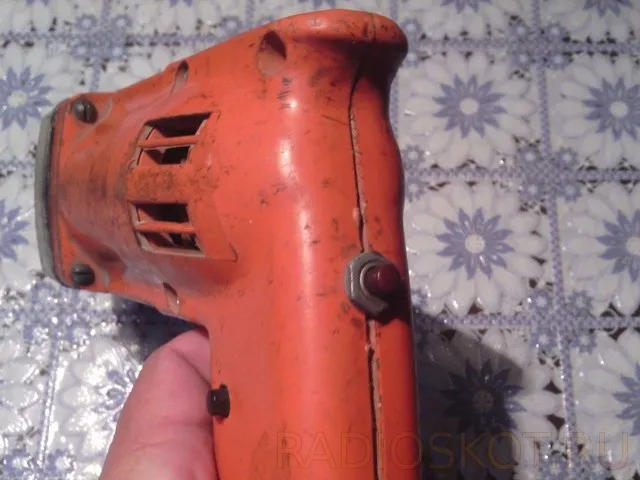

Я разместил кнопку возврата на задней стороне дрели. По сравнению с пистолетом он расположен примерно в районе спускового крючка. Эта кнопка представляет собой двойной микровыключатель с переключающими контактами. Выключатель чрезвычайно надежен, имеет небольшие размеры и длительный срок службы. Эти устройства выпускались в двух вариантах: в виде кнопки и в виде тумблера с перекидными контактами. Они использовались в военной технике, а также в профессиональных измерительных приборах для промышленного использования.

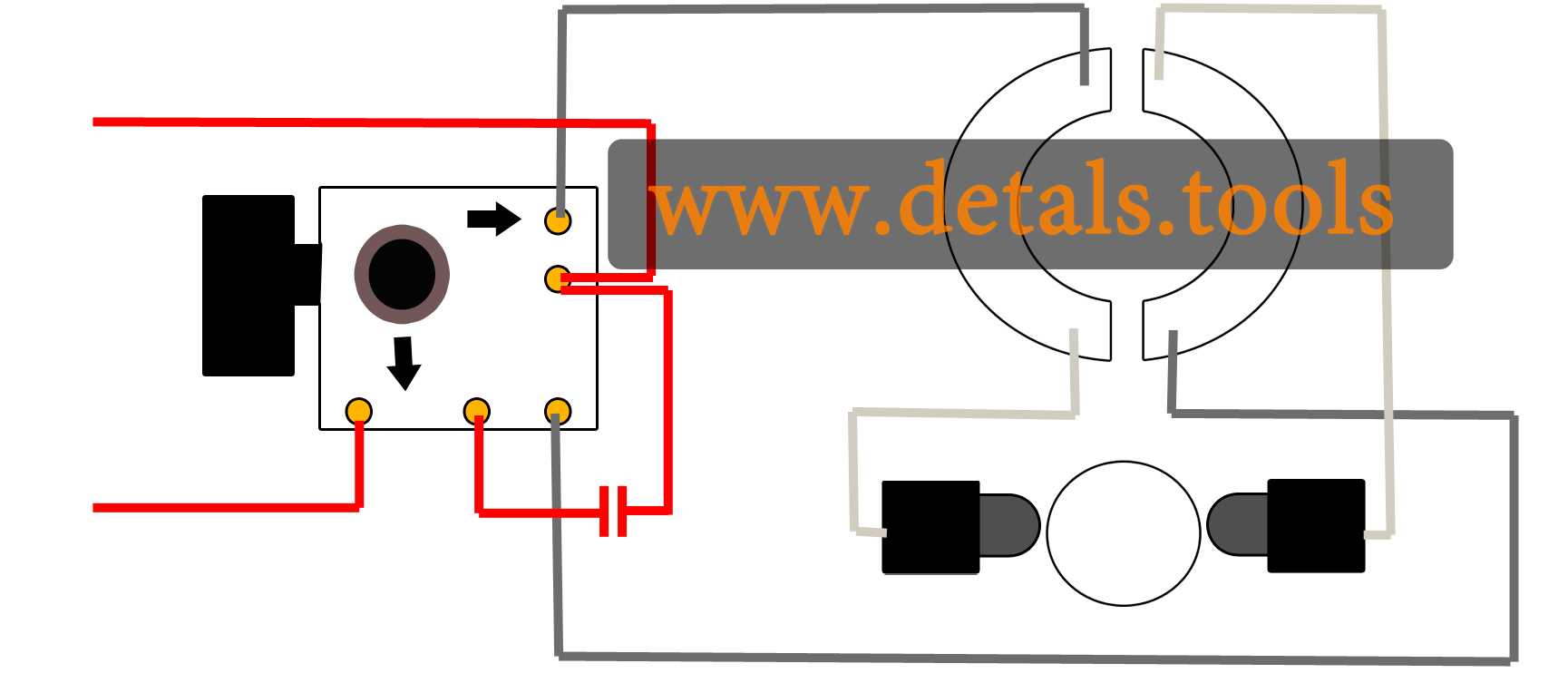

Схема реверсивного двигателя

Для реверсирования импульсного двигателя необходимо механически поменять местами концы обмотки статора двигателя, для чего используется переключатель с двумя наборами переключающих контактов. При нажатии кнопки реверса щетки подключаются к противоположным обмоткам статора. Разумеется, передача заднего хода должна включаться только при остановленном двигателе, иначе коробка передач будет повреждена.
