какое нужно сечение провода для 3 квт
Какое сечение провода нужно для 3 квт
В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.
Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.
У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.
А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.
Зайди сюда
Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? Каким номиналом поставить 4-полюсный автомат на розетку 380В? подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель. Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск
Ответ от Кошак
бери 6*3 не прогадаеш
Ответ от Ѐуслан Глобаж
бери с запасом больше 20а
Ответ от Ололоша
ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи
Ответ от Bosston
для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.
А определять можно и по таблице номинальных токов защиты и сечения питающих проводов
Ответ от Alrisha
определить очень просто:) — 3*2,5
Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.
Ответ от 2 ответа Привет! Вот еще темы с нужными ответами: в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки Какие сила тока и напряжения в обычных Российских розетках? метки: Техника
https://youtube.com/watch?v=0o9x-5mPCuY
1.3.28
Проверке по экономической плотности тока не
подлежат:
сети промышленных предприятий и сооружений напряжением до 1
кВ при числе часов использования максимума нагрузки предприятий до 4000-5000;
ответвления к отдельным электроприемникам напряжением до 1
кВ, а также осветительные сети промышленных предприятий, жилых и общественных
зданий;
сборные шины электроустановок и ошиновка в пределах
открытых и закрытых распределительных устройств всех напряжений;
проводники, идущие к резисторам, пусковым реостатам и т.
п.;
сети временных сооружений, а также устройства со сроком
службы 3-5 лет.
Диаметр сечения — показатель мощности кабеля
Физические законы говорят о том, что от диаметра сечения проводника зависит максимальная величина тока, который способен провести через себя этот проводник без нагревания. Если попытаться провести ток более, чем граничная цифра, — это приведет к нагреву проводника, и чем больше ток и длительность «сеанса», тем выше температура.
Для квартирного абонента сказанное интерпретируется следующим образом.
Диаметр сечения кабеля означает максимально допустимое количество киловатт (кВт), которые можно потреблять в квартире. То есть, какие и сколько электроприборов могут работать одновременно. Чем больше диаметр, тем больше приборов можно использовать одновременно безо всяких опасений за жизнь и здоровье. Теоретически можно «повесить» на кабель и большую мощность, чем позволяет его диаметр. Но в таком случае неизбежен нагрев токопроводящей жилы, повреждение изоляции, а за ним эффекты перегорания, возгорания… воспламенения.
Поэтому к выбору сечения вводного кабеля необходимо подходить со всей серьезностью: ведь от него зависит как безопасность, так и удобство эксплуатации домашних электроприборов.
Рекомендации по монтажу
При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.
Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.
После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:
- При скрытом монтаже глубина штробы составляет минимум 20 мм.
- Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
- Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
- Использование автомата для каждой комнаты — обязательное условие монтажа.
- При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.
Самостоятельная установка розеток производится только после обесточивания комнаты.
Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.
Сечение кабеля

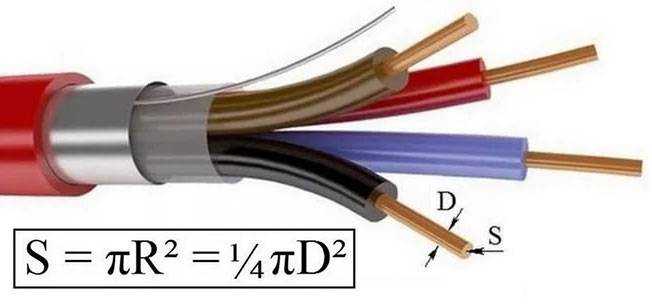

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Сечение кабеля для розеток
При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.
Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.
Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.
Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

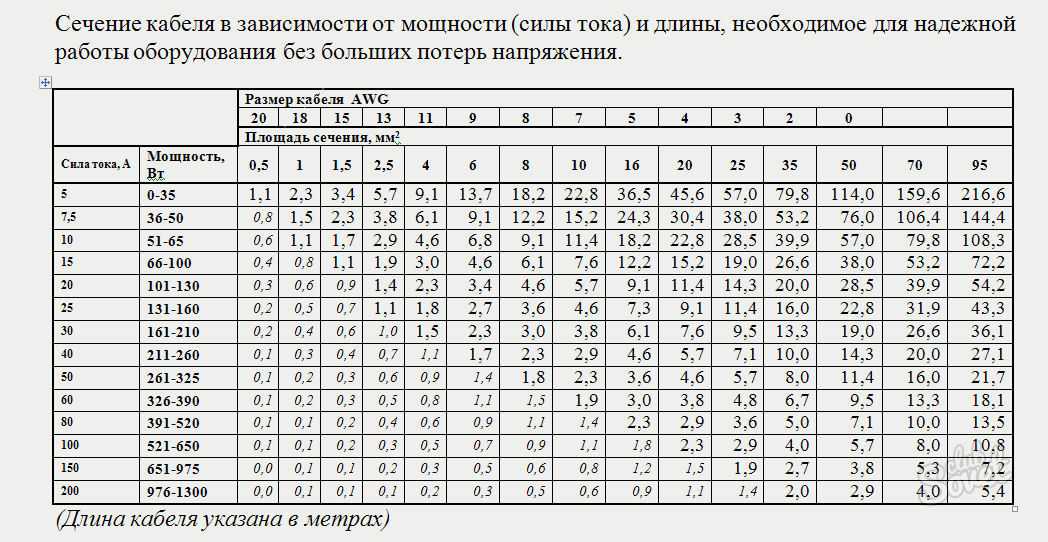

Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Какие провода должны быть в квартире
Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS. Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.
28.05.2023 Какой должен быть вводной кабель в квартиру
Правильно подобранный вводной кабель в квартиру является важным аспектом в обеспечении безопасности электроснабжения и удобства жизни в доме. Он не только должен соответствовать нормативным требованиям, но и быть выбранным в зависимости от предстоящей нагрузки на поставляемую электроэнергию.
Согласно нормативам, вводный кабель должен иметь сечение не менее 16 мм2 при использовании алюминиевых жил и 10 мм2 при использовании медных жил при расстоянии от опорного столба до 25 метров. Для расстояния менее 25 метров сечение алюминиевого провода может быть уменьшено до 10 мм2, а медного до 4 мм2.
При выборе провода для электропроводки в квартире необходимо учитывать мощность будущих приборов и общую изоляцию. Если планируется использование бытовых приборов, изоляционный слой провода должен составлять не менее 0,6 мм. Для стационарной электропроводки необходим кабель с общей изоляцией 1,4 мм, а для подключения мощной техники и вводного соединения применяется кабель с изоляцией 1,8 мм.
Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение. Для напряжения 220 В, приблизительная мощность 4750 Вт дает ток около 21,6 А.
Наращивание вводного кабеля должно проводиться с использованием гильзовки ГМЛ. Кроме того, для квартирного вводного кабеля используются установочные кабели общего назначения, например, ВВГ. Прокладка проводки в квартирах может выполняться медными проводами сечением от 1,5 мм² до 6 мм², при этом на силовые розетки необходимо сечение провода 4 или 6 мм², а на освещение — 0,5 мм².
Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм. кв. с возможностью выдерживания тока в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Для этих целей подходят кабели ВВГнг или ВВГ-Пнг.
В заключении можно сказать, что правильный выбор вводного кабеля позволит обеспечить надежное и безопасное электропитание квартиры с учетом предполагаемой мощности использования бытовой техники и общей изоляции. При сомнениях в выборе следует обратиться к специалистам и уточнить все необходимые детали.
Выбираем по мощности
Перед выбором сечения кабеля по мощности надо рассчитать ее суммарное значение, составить перечень электроприборов, находящихся на территории, к которой прокладывают кабель. На каждом из устройств должна быть указана мощность, возле нее будут написаны соответствующие единицы измерения: Вт или кВт (1 кВт = 1000 Вт). Затем потребуется сложить мощности всего оборудования и получится суммарная.
Если же выбирается кабель для подключения одного прибора, то достаточно информации только о его энергопотреблении. Можно подобрать сечения провода по мощности в таблицах ПУЭ.

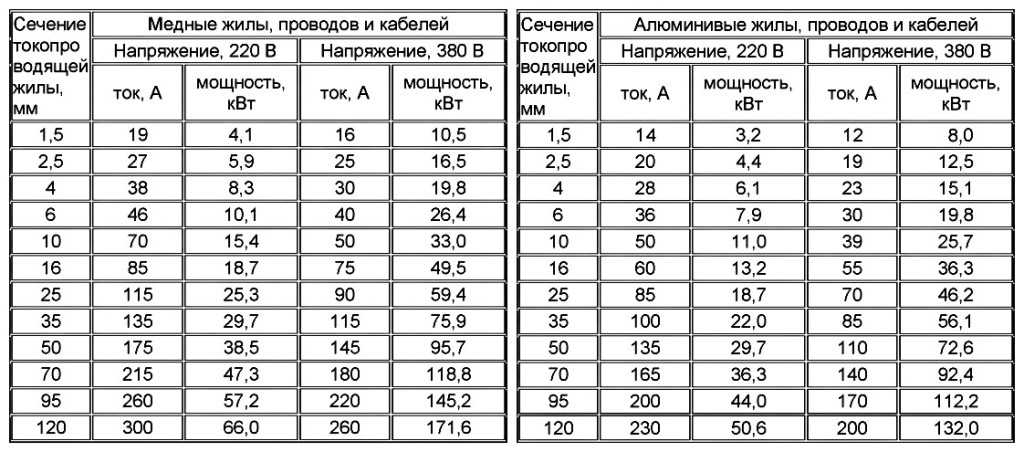

Таблица 1. Подбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля с медными жилами | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75.9 |
| 50 | 175 | 38.5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Выбор типа проводки
На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.
Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.
Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.
Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.
Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.
Ответы знатоков
vasiliy zelenkov:
А какое напряжение? от него зависит, пример- чайник 2000W каким шнуром запитан и стартер на ЗАЗе 0.78квт, а проводок по ТОЛЩЕ будет.
Евгений:
220 — 10 квадратов хватит, 380 — 4 должно хватить ( на жилу )
Серёга Срибный:
10мм2 медь, открытая проводка 220в. Если закрытая 16мм2.
Виталий Петров:
Если трёхфазный двигатель 380В, четырёх жильный медный кабель 6мм квадратных (каждая жила).
Александр Зацаринный:
Какая нагрузка: однофазная или трехфазная? Какие жилы кабеля: алюминиевые или медные? Как будет проложен кабель: по конструкциям, в земле, в трубе или как?
марина живага:
Alexandr Ыых:
Каждый электрик железно «знает» что 1 Ток идет по пути наименьшего сопротивления. 2 Сопротивление заземление должно быть 4 ома. 3 Провод держит 10 ампер на квадрат. —
Заблуждение об «амперах на квадрат» проистекает от того, что большинство электриков знакомы только с квартирной проводкой где диапазон сечений колеблется от 2.5 мм2 до 6 мм2 и применение в этом случае «амперов на квадрат» не дает грубых ошибок.
Но если пользоваться для определения таблицами из ПУЭ, то видим,
 |
что длительно допустимый ток провода в пересчете «ампер на квадрат» меняется для меди от 15 А/мм2 для сечения 1 мм2, до меньше 2 А/мм2 для больших сечений, и для алюминия от 8 А/мм2 до меньше 2 А/мм2. Учитывая большую цену кабелей большого сечения, лучше использовать для выбора кабеля не сомнительные «амперы на квадрат», а таблицы ПУЭ.
В данном случае, если нет дополнительных условий, подходит Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
В условиях не указан косинус фи потребителя. Если предположить, что косинус фи равен единице, то есть моторов почти нет, почти вся мощность идет на нагрев, то
120 кВт/(3*0.22 кВ)= 180 ампер Трехжильный алюминиевый кабель 120 мм2 держит 190 ампер, вот он и подходит. Падение на 200 метрах где-то 5…6 вольт, проблемы не создает. При выборе кабеля не забываем о нулевой жиле.
Если же моторов много, то косинус фи может быть и где-то 0.4…0.5. При этом ток будет больше в два и более раза и одним кабелем обойтись не получится. Можно поставить компенсатор реактивной прямо на шины потребителя, но тогда при его отказе потребитель работать не сможет.
Если это не курсовик, а реальная установка, то надо не забывать регулярно проверять нагрев контактов по всей цепи и в случае сильного нагрева не просто обжимать, а еще и счищать окисел с алюминия в месте контакта.
bruho:
Вообще танцуют не от мощности, а от тока.. Медь та держит примерно в среднем 15ам на квадрат сечения, алюминий меньше… но всё это конкретно надо смотреть в справочнике. Если на одной фазе 220 в то примерно 5 амп на киловатт. Так что это примерно 120 киловатт 600 амп… по меди получается 40 квадрат.. но это всё примерно..
Рашид Габбасов:
Считать надо по току а не помощности. Вдруг у Вас 600 вольт 3 фазы а не 380. А может стоит транс понижающий и подаёте 6кв.
навигатор:
Обычно для АЛЮМИНИЕВЫХ кабелей…. принимают плотность тока до 15 А\ кв. мм…. в случае 3-х фазного тока его уменьшают на кв. корень из 3….т. е. будет менее 10 А\кв. мм… как тут пишут- 5 А на 1 КW….т. е примерно -грубо 600 А… и поделив на 10-получим, что нужно ближайшее к ГОСТ сечение 70 кв. мм
Наружный диаметр кабеля
|
Число жил, сечение кабеля |
Наружный диаметр кабеля мм. |
|||||||
|---|---|---|---|---|---|---|---|---|
|
ВВГ |
ВВГнг |
КВВГ |
КВВГЭ |
NYM |
ПВ1 |
ПВ3 |
||
|
1 |
1х0,75 |
2,7 |
||||||
|
2 |
1х1 |
2,8 |
||||||
|
3 |
1х1,5 |
5,4 |
5,4 |
3 |
3,2 |
|||
|
4 |
1х2,5 |
5,4 |
5,7 |
3,5 |
3,6 |
|||
|
5 |
1х4 |
6 |
6 |
4 |
4 |
|||
|
6 |
1х6 |
6,5 |
6,5 |
5 |
5,5 |
|||
|
7 |
1х10 |
7,8 |
7,8 |
5,5 |
6,2 |
|||
|
8 |
1х16 |
9,9 |
9,9 |
7 |
8,2 |
|||
|
9 |
1х25 |
11,5 |
11,5 |
9 |
10,5 |
|||
|
10 |
1х35 |
12,6 |
12,6 |
10 |
11 |
|||
|
11 |
1х50 |
14,4 |
14,4 |
12,5 |
13,2 |
|||
|
12 |
1х70 |
16,4 |
16,4 |
14 |
14,8 |
|||
|
13 |
1х95 |
18,8 |
18,7 |
16 |
17 |
|||
|
14 |
1х120 |
20,4 |
20,4 |
|||||
|
15 |
1х150 |
21,1 |
21,1 |
|||||
|
16 |
1х185 |
24,7 |
24,7 |
|||||
|
17 |
1х240 |
27,4 |
27,4 |
|||||
|
18 |
3х1,5 |
9,6 |
9,2 |
9 |
||||
|
19 |
3х2,5 |
10,5 |
10,2 |
10,2 |
||||
|
20 |
3х4 |
11,2 |
11,2 |
11,9 |
||||
|
21 |
3х6 |
11,8 |
11,8 |
13 |
||||
|
22 |
3х10 |
14,6 |
14,6 |
|||||
|
23 |
3х16 |
16,5 |
16,5 |
|||||
|
24 |
3х25 |
20,5 |
20,5 |
|||||
|
25 |
3х35 |
22,4 |
22,4 |
|||||
|
26 |
4х1 |
8 |
9,5 |
|||||
|
27 |
4х1,5 |
9,8 |
9,8 |
9,2 |
10,1 |
|||
|
28 |
4х2,5 |
11,5 |
11,5 |
11,1 |
11,1 |
|||
|
29 |
4х50 |
30 |
31,3 |
|||||
|
30 |
4х70 |
31,6 |
36,4 |
|||||
|
31 |
4х95 |
35,2 |
41,5 |
|||||
|
32 |
4х120 |
38,8 |
45,6 |
|||||
|
33 |
4х150 |
42,2 |
51,1 |
|||||
|
34 |
4х185 |
46,4 |
54,7 |
|||||
|
35 |
5х1 |
9,5 |
10,3 |
|||||
|
36 |
5х1,5 |
10 |
10 |
10 |
10,9 |
10,3 |
||
|
37 |
5х2,5 |
11 |
11 |
11,1 |
11,5 |
12 |
||
|
38 |
5х4 |
12,8 |
12,8 |
14,9 |
||||
|
39 |
5х6 |
14,2 |
14,2 |
16,3 |
||||
|
40 |
5х10 |
17,5 |
17,5 |
19,6 |
||||
|
41 |
5х16 |
22 |
22 |
24,4 |
||||
|
42 |
5х25 |
26,8 |
26,8 |
29,4 |
||||
|
43 |
5х35 |
28,5 |
29,8 |
|||||
|
44 |
5х50 |
32,6 |
35 |
|||||
|
45 |
5х95 |
42,8 |
||||||
|
46 |
5х120 |
47,7 |
||||||
|
47 |
5х150 |
55,8 |
||||||
|
48 |
5х185 |
61,9 |
||||||
|
49 |
7х1 |
10 |
11 |
|||||
|
50 |
7х1,5 |
11,3 |
11,8 |
|||||
|
51 |
7х2,5 |
11,9 |
12,4 |
|||||
|
52 |
10х1 |
12,9 |
13,6 |
|||||
|
53 |
10х1,5 |
14,1 |
14,5 |
|||||
|
54 |
10х2,5 |
15,6 |
17,1 |
|||||
|
55 |
14х1 |
14,1 |
14,6 |
|||||
|
56 |
14х1,5 |
15,2 |
15,7 |
|||||
|
57 |
14х2,5 |
16,9 |
18,7 |
|||||
|
58 |
19х1 |
15,2 |
16,9 |
|||||
|
59 |
19х1,5 |
16,9 |
18,5 |
|||||
|
60 |
19х2,5 |
19,2 |
20,5 |
|||||
|
61 |
27х1 |
18 |
19,9 |
|||||
|
62 |
27х1,5 |
19,3 |
21,5 |
|||||
|
63 |
27х2,5 |
21,7 |
24,3 |
|||||
|
64 |
37х1 |
19,7 |
21,9 |
|||||
|
65 |
37х1,5 |
21,5 |
24,1 |
|||||
|
66 |
37х2,5 |
24,7 |
28,5 |
Монтаж электрощита на стену по ГОСТ
При установке щитка электрики руководствуются требованиями ГОСТ, согласно которым:
- щиток должен быть выполнен из не проводящего ток и негорючего материала (металла, покрытого краской, или специального пластика);
- дверца и корпус щитка должны быть заземлены и иметь «ушки», предназначенные для опломбирования;
- заполнение щитка должно соответствовать предписаниям технической документации, в которой указывается количество защитных аппаратов и их номинальный ток;
- корпус щитка должен быть помечен знаком электрической опасности с указанием номинального напряжения.
Не пропустите: Установка карнизов из пенополистирола
Параметры, которые надо учитывать при выборе кабеля
В первую очередь определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.
Сечением считается S – площадь круга обрезанного провода.
Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.
Таблица суммарной потребляемой мощности
| Название бытовой техники | Потребляемая мощность в Вт |
| Осветительные приборы | 800 |
| Телевизор | 150 |
| Холодильник | 700 |
| Компьютер | 50 |
| Котел для нагрева воды | 1500 |
| Теплые полы | 1800 |
| Утюг | 700 |
| Сумма | 5700 |
Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.
I(ток) = P(мощность)U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.
Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.
| Р – мощность вкВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 |
| Потребляемый ток в I, в Aмперах | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 |
| Сечение проводников, в мм2 | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 |
| допустимаядлина кабеля, в м* | 34,6 | 17,3 | 17,3 | 24,7 | 21,6 | 23 | 27 |
25А – по таблице соответствует сечению провода 4 мм2.
Существуют различные таблицы определения сечений проводов:
- для медных проводов;
- для алюминиевых проводов;
- по напряжению 220 или 380 В;
- по току или мощности.
Варианты с алюминиевыми проводами:
| Токовые нагрузки проводов и кабелей | |||||
| Сечение проводников в мм2 | Для одного провода | С двумя проводами | С тремя проводами | ||
| (алюминий) | Способ прокладки прокладки | ||||
| воздушный | воздушный | под землей | по воздуху | под землей | |
| 2,5 | 23 | 21 | 34 | 19 | 29 |
| 4 | 31 | 29 | 42 | 27 | 38 |
| 6 | 38 | 38 | 55 | 32 | 46 |
| 10 | 60 | 55 | 80 | 42 | 70 |
| 16 | 75 | 70 | 105 | 60 | 90 |
| 25 | 105 | 90 | 135 | 75 | 115 |
| 35 | 130 | 105 | 160 | 90 | 140 |
| 50 | 165 | 135 | 205 | 110 | 175 |
| 70 | 210 | 165 | 245 | 140 | 210 |
| 95 | 250 | 200 | 295 | 170 | 255 |
| 120 | 295 | 230 | 340 | 200 | 295 |
| 150 | 340 | 270 | 390 | 235 | 335 |
| 185 | 390 | 310 | 440 | 270 | 385 |
| 240 | 465 | — | — | — | — |
Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).
Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:
- по воздуху;
- под землей;
- по стенам зданий;
- вдоль поверхности заградительных сооружений (заборов).

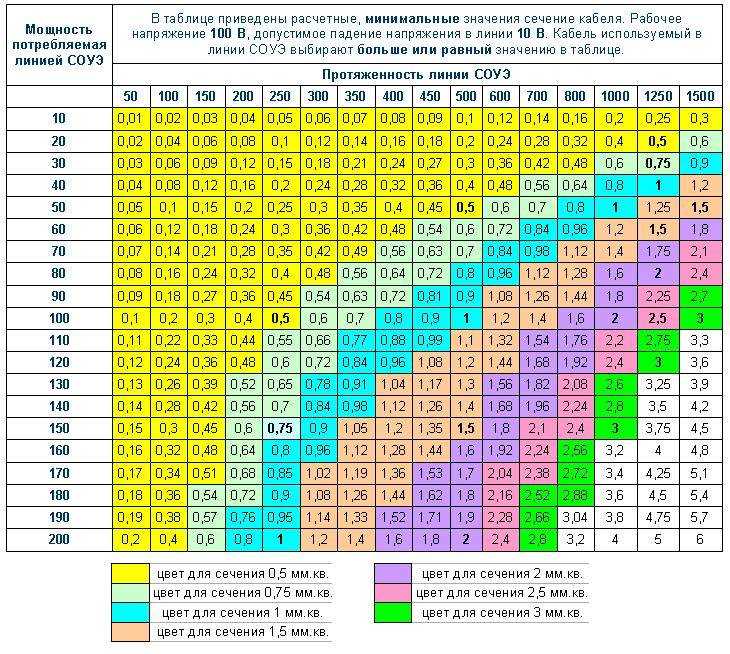

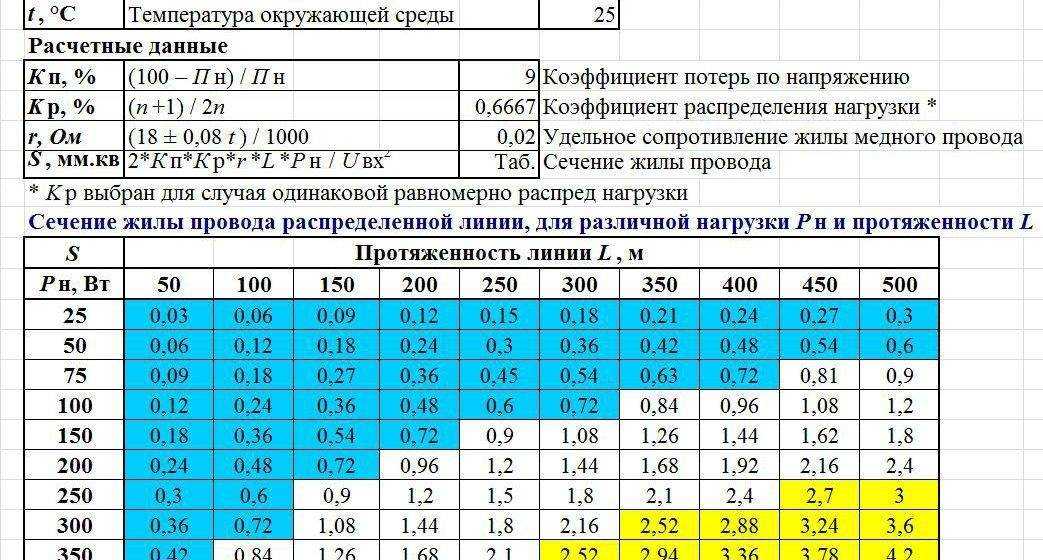

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации
Онлайн методика позволяет оптимально вычислить сечение, которое будет:
- надежно работать при длительной полной нагрузке без каких-либо повреждений;
- полностью выдержит возникающие в цепи короткие замыкания;
- исключит потери напряжения в магистрали ниже допустимого уровня;
- обеспечит работу защитных устройств при недостаточном качестве заземления.
Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:
- определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
- учесть минимальные размеры способом расчета по току;
- обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
- выявить допустимые габариты для снижения потерь напряжения;
- выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.
Для проведения расчета потребуется подготовить:
- информацию о характере нагрузки;
- условия работы в однофазной или трехфазной схеме питания;
- тип тока: постоянный или переменный;
- величину нагрузки в киловаттах;
- полный и пусковой коэффициенты мощности;
- протяженность рабочей магистрали;
- способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.
А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.
Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение
Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»
Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).
Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.
