Дерновая кровля

Общее описание

Достоинства:

• Экологичность. Зелёное покрытие будет насыщать воздух кислородом.
• Шумоизоляция. Благодаря толстому слою кровельного покрытия зелёная крыша защитит от возможного шума.
• Теплоизоляция.
• Участок будет заметно менее пыльным.
• Зелёная крыша защитит кровельный пирог от повреждений.
• Необычный внешний вид.

На данный момент зелёные крыши делят по двум типам:

Экстенсивный. Выбор в пользу этого типа будет оптимальным для случаев, если есть необходимость сократить время и силы при уходе за крышей. Скат крыши для устройства такой системы должен быть не более 45 градусов. Подходит для тех мест, где не предусмотрены выходы на крышу: например, на промышленных объектах, торговых центрах, террасах, гаражах, беседках, остановках.

Для устройства такой крыши подойдут многолетние растения различных сортов, которые неприхотливы в уходе — не требуется частый полив или стрижка

Важно, чтобы эти растения хорошо переносили зиму

Интенсивная зеленая крыша позволит не только отдыхать от знойной погоды в тени сада, но и понизит температуру в помещении. Защитой от палящего солнца станет слой почвы и зелени. На крыше можно разместить мебель: стулья, столы, шезлонг.

При монтаже зелёной крыши нельзя забывать про некоторые требования:

Обеспечение безопасной эксплуатации. Для этого необходимо предусмотреть парапеты и ограждения высотой не меньше 120 сантиметров. Они должны выдерживать вес людей, находящихся на ней

Важно предусмотреть установку специальных укреплений и ветровых щитов.
В качестве материалов должны быть выбраны экологически чистые.
Важно обеспечить защиту несущей конструкции от разрушений под действием коррозии или плесени.
Необходимо обеспечить изоляцию для корней растений.
Не выходить за пределы значений нагрузок на несущую систему. Учитывать следует как статические, так и динамические нагрузки.
При устройстве подсобных помещений, например, чтобы хранить инвентарь, следует учесть их вес при расчётах.

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

• Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
• Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
• Возможность обустройства мансарды с панорамным видом.
• Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
• Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
• Допускается применение любых кровельных материалов при выборе правильных углов наклона.

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

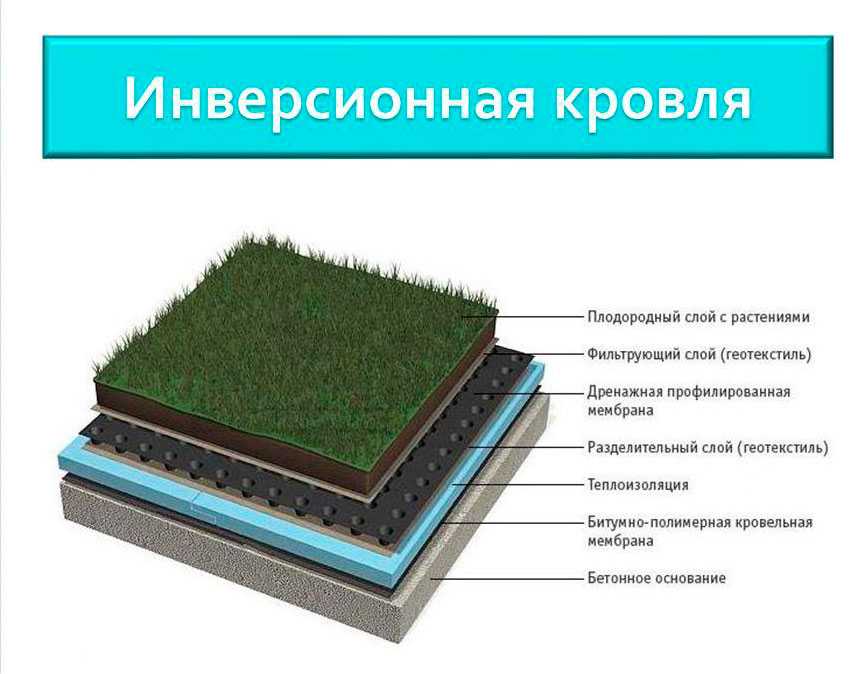

Особенности проектирования и создания современной инверсионной зеленой кровли

Основной составляющей инверсионной зеленой кровли является особая дренажная мембрана, оснащенная углублениями-пупырышками. Она выполняет двойную функцию:

• Отводит излишки влаги вниз по кровельному скату по направлению к дренажному слою.
• Наличие углублений в материале дает возможность задерживать определенное количество воды, которое требуется для роста растений.
• Плотная структура мембраны создает препятствие для корней растений.

Есть отдельные виды мембран, которые имеют дополнительный слой фильтра – геотекстиля: он одновременно сохраняет некоторое количество влаги и предупреждает заполнение углублений грунтом.

В случае недостаточной прочности дренажной мембраны необходимо использовать дополнительный слой для предотвращения прорастания корней растений.

При экстенсивной разновидности озеленения (т.е. без обслуживания и ирригации) расчетный вес кровли колеблется в диапазоне 60-150 кг на кв.м. К нему прибавляется возможная снеговая нагрузка – 180 кг. Это требует устройства стропильной системы с брусьями размером 50х200 мм и стропильным шагом до 35 см.

При создании инверсионной зеленой кровли с углом уклона больше 20 градусов требуются поперечные упоры для предупреждения сползания слоя почвы с поверхности кровли. В качестве материала для упоров используют пропитанные антисептиком доски, пластмассовые профили в форме буквы Т, полосы ЭППС и т.д. Их укладка производится с сохранением расстояния в 60 см.

Для оптимального дренажа по краям кровли укладывают дренажный промежуток на основе гравия, ширина которого должна составлять 30 см.

Как правило, зеленая кровля устраивается на крышах с углом наклона до 45 градусов. В отдельных случаях максимально допустимая величина составляет 51 градус – при этом необходимо применять прочно закрепленную георешетку.

Идеальной величиной угла для зеленой инверсионной кровли считается угол в 5 градусов (или 8%)

При устройстве скатной инверсионной зеленой кровли нельзя использовать обычную садовую землю. Она слишком тяжелая, плохо дренируется и не обеспечивает растения необходимыми питательными веществами для хорошего роста и развития.

Лучший субстрат для зеленой кровли – это смесь перлита, кирпичной крошки (60-70%) среднего размера, керамзита или вермикулита и качественного компоста

Требования к обрешетке

Готовая деревянная кровля – многослойное гидроизоляционное покрытие, состоящее из отдельных элементов, которые перекрывают друг друга. Хотя покрытие из дранки очень легкое, его установка требует прочного и надежного основания. Обрешетку для настила деревянной крыши делают двух типов:

• Сплошную. Сплошная обрешетка состоит из отдельных реек или деревянных брусков квадратного сечения, уложенных без промежутков.
• Разреженную. Разреженную обрешетку также изготавливают из реек, досок или деревянных брусков, однако, закрепляют их с шагом 5-10 см, что позволяет облегчить конструкцию и сэкономить материалы.

Обрешетка под гонтовую кровлю

История

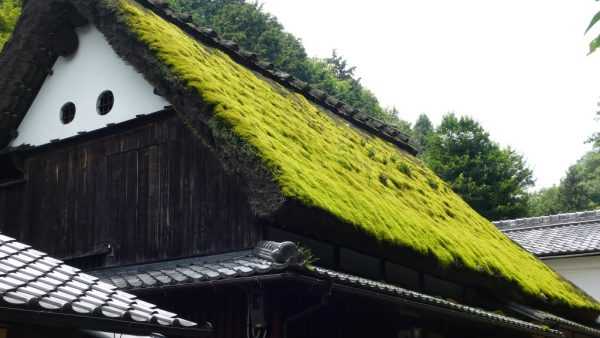

Крыши, на которых произрастает трава или другие растения совсем неновое изобретение. Хотя известны даже более древние образчики этой архитектурной традиции наиболее показательным примером использования растительных кровель являются дерновые жилища исландцев, которые относятся к 18 веку. Покрытые мхом дома – характерная черта народов, проживающих на территории современной Норвегии, Канады, Великобритании, Швейцарии.

Жители стан, для которых характерен суровый, холодный, ветреный климат, сразу заметили, что крыша, покрытая растительностью, лучше защищает от низких температур, сохраняет тепло внутри дома, формируя внутри жилища приятный для жизни микроклимат. В современных условиях эко-крыши, используемые для насаждения газона или разбивки мини-огорода — скорее модная тенденция, которая позволяет заботиться о природе, о собственном здоровье и рационального организовывать жизненное пространство.

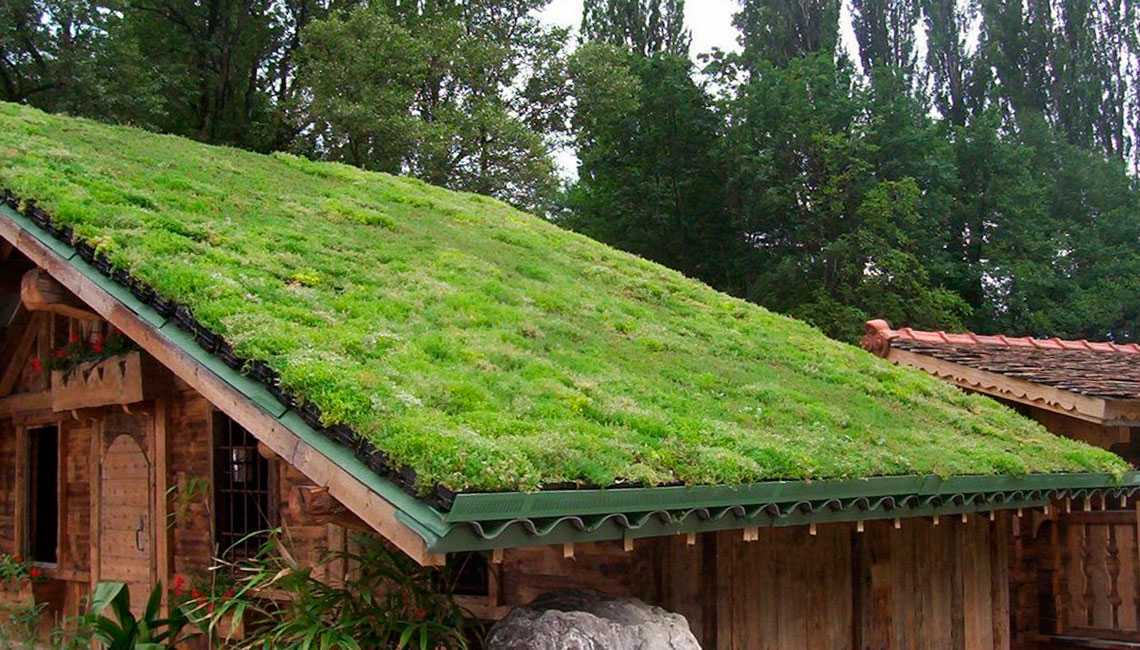

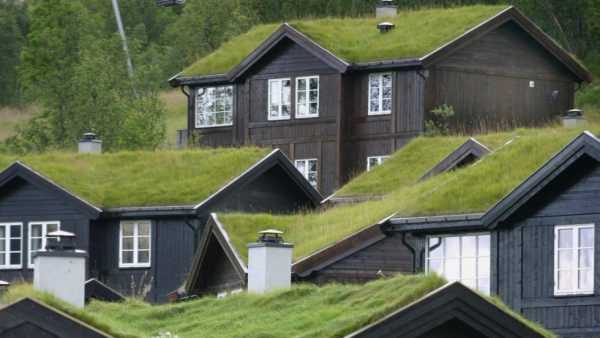

Традиционные норвежские дерновые крыши

Дома с растительными крышами в Альпах

Земляная кровля своими руками. Устройство зеленой крыши своими руками. Итак, мы сделали обзор основных моментов устройства и разновидностей живой крыши для дома

Все чаще на наших загородных просторах можно видеть дома с зеленой кровлей. Это закономерно: зачем отказывать себе в устройстве дополнительного оазиса природы на своей собственной территории? Особенно если участок маленький: дом, гараж, огород – и все, на озеленение места почти не осталось.

Об устройстве зеленой кровли, особенностях ее монтажа мы поговорим сейчас.

В чем особенность озеленения эксплуатируемой кровли

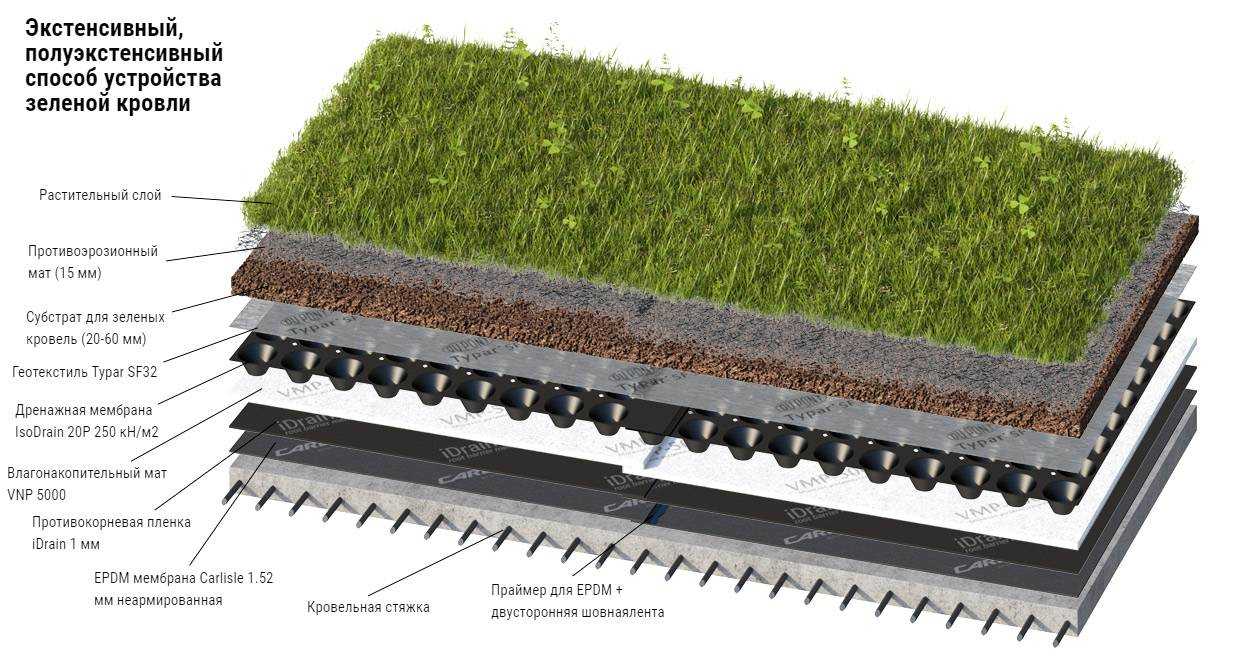

В разрезе зеленая кровля представляет собой послойную структуру:

• Конструкция крыши;
• Гидроизолирующий слой;
• Влагонакопительный мат;
• Корнезащитный барьер;
• Субстрат;
• Джутовая сетка;
• Растительный покров.

Таково устройство зеленой кровли в общем виде.

Обратите внимание

В конкретных случаях количество и назначение слоев зависит от формы крыши (плоская, пологая, относительно крутая), а также от типа эксплуатации.

Есть несколько вариаций эксплуатируемой кровли:

Облегченная. Единственный вариант, который можно устанавливать на слабое несущее основание. Озеленение эксплуатируемой кровли облегченного типа – суккуленты, мхи, цветы-однолетники, газонная трава. Тонкий слой грунта, минимальный полив.

Утяжеленная. Прочная основа (например, ж/б плита). Толстый слой грунта, дренаж, много разделительных слоев. Можно сажать деревья и кустарники.

Экстенсивная. Узлам зеленой кровли не требуется уход. Неприхотливые засухоустойчивые и морозостойкие виды растений: многолетники, мхи, суккуленты. Частый полив не требуется.

Зеленая кровля интенсивная. Активно эксплуатируемая крыша, расположена на мощном основании. Допустимая нагрузка на основу – 150-750 килограммов на квадрат. Здесь можно оборудовать небольшие фонтаны, дорожки, скамейки для отдыха. Большой диапазон растительных культур. Требуется автоматический полив и усиленный дренаж. Вариант приемлем для домов с большой площадью крыши.

Трава на крыше дома: за и против

Зеленая кровля, плюсы:

• Экономия места на участке;
• Огромное экологическое значение;
• Защита крыши от ультрафиолета;
• Защита дома от перегрева;
• Теплоизоляция, снижение расходов на отопление;
• Звукоизоляция;
• Поглощение атмосферной влаги;
• Пожарная безопасность крыши;
• Много вариантов использования.

Технология монтажа зеленой кровли

Рассмотрим основные этапы монтажа зеленой кровли своими руками.

1. Основа для нашего озеленения – бетонная плита плоской крыши или сплошная обрешетка скатной. Кровельное покрытие нужно снять. Если крыша совсем плоская, следует сделать разуклонку с помощью цементной стяжки. Угол до пяти градусов, уклон к водостоку.

2. Устройство гидроизоляции . Для этой цели подойдут мембраны ПВХ, жидкая резина, полиэтиленовая пленка. Рекомендуется делать двойной гидроизолирующий слой. Нижнюю пленку крепят механическим способом, верхнюю наплавляют. Швы нужно спаять.

3. В качестве утеплителя подойдут пробковые плиты, экструдированный пенополистирол с закрытыми порами, жидкий пенополиуретан. Если используется плитный утеплитель, плиты нужно укладывать плотно, при необходимости проклеивать стыки. Крепить плиты к основе необязательно.

Строение

Эко-крыши также, как и обычные по своему строению напоминают слоеный пирог, однако, их компоненты немного отличаются из-за особенностей эксплуатации. Они должны обеспечивать надежность конструкции по следующим направлениям: прочность основания, защита от проникновения воды, предотвращение теплопотерь. Кровельный пирог растительных крыш имеет следующие строение:

• Основание. Основание крыши может быть древесным или бетонным, главное, чтобы оно имело достаточный запас прочности, чтобы выдержать вес грунта и растений.
• Гидроизоляция. Для защиты от проникновения влаги на основание в несколько слоев с перекрытием укладывают гидроизоляционный материал. Причем он должен обладать повышенной прочностью.
• Барьер. Поверх гидроизоляции размещают барьер для корней, который должен предотвратить прорастание растений ниже этого уровня. Без этого слоя корни будут прорастать в гидроизоляционный материал, повреждая его.
• Дренаж. Дренажный слой необходим, чтобы рационально распределить влагу, поступающую в грунт. Часть воды он задерживает, предотвращая пересыхание растений в засушливые периоды, а излишки направляет в водосток.
• Фильтр. Фильтрационный слой или геотекстиль расстилают поверх дренажа, чтоб ограничить проникновение мелких частиц, которые могут его засорить.
• Георешетка. Георешетка не дает грунту соскальзывать вниз, разлетаться от воздействия ветра. Чаще она используется, если уклон более 25 градусов.
• Субстрат. Плодородный субстрат насыпают однородным слоем толщиной 5-20 см на георешетку. Для выращивания газона достаточно слоя почвы 5 см, а вот, чтобы вырастить свежие огурчики на крыше потребуется глубина 20-25 см.

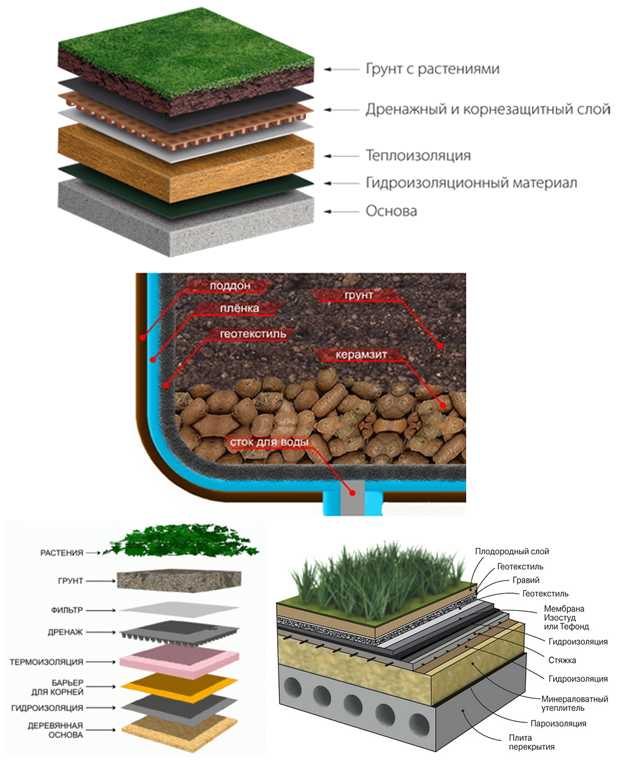

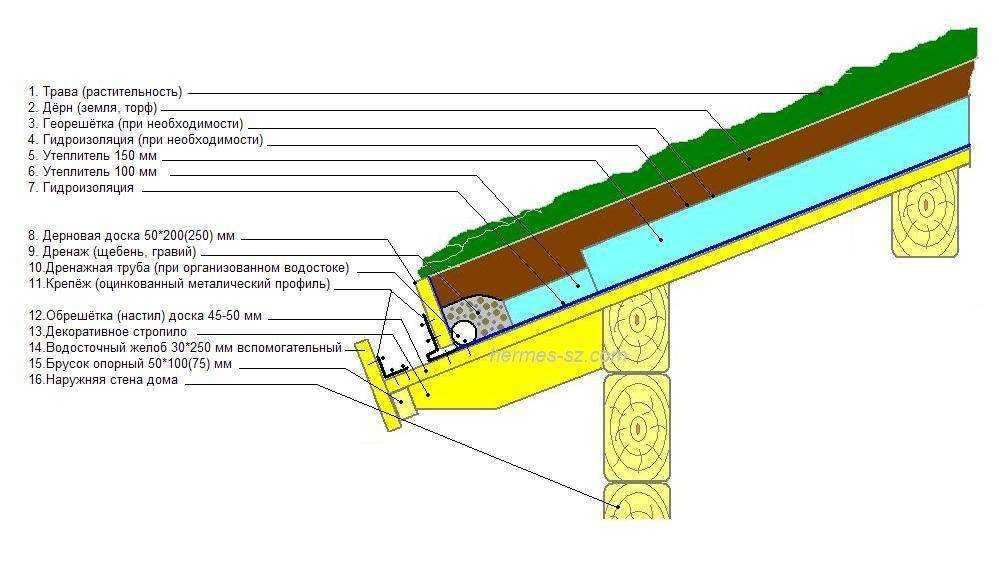

Схема кровельного пирога растительных кровель разного типа

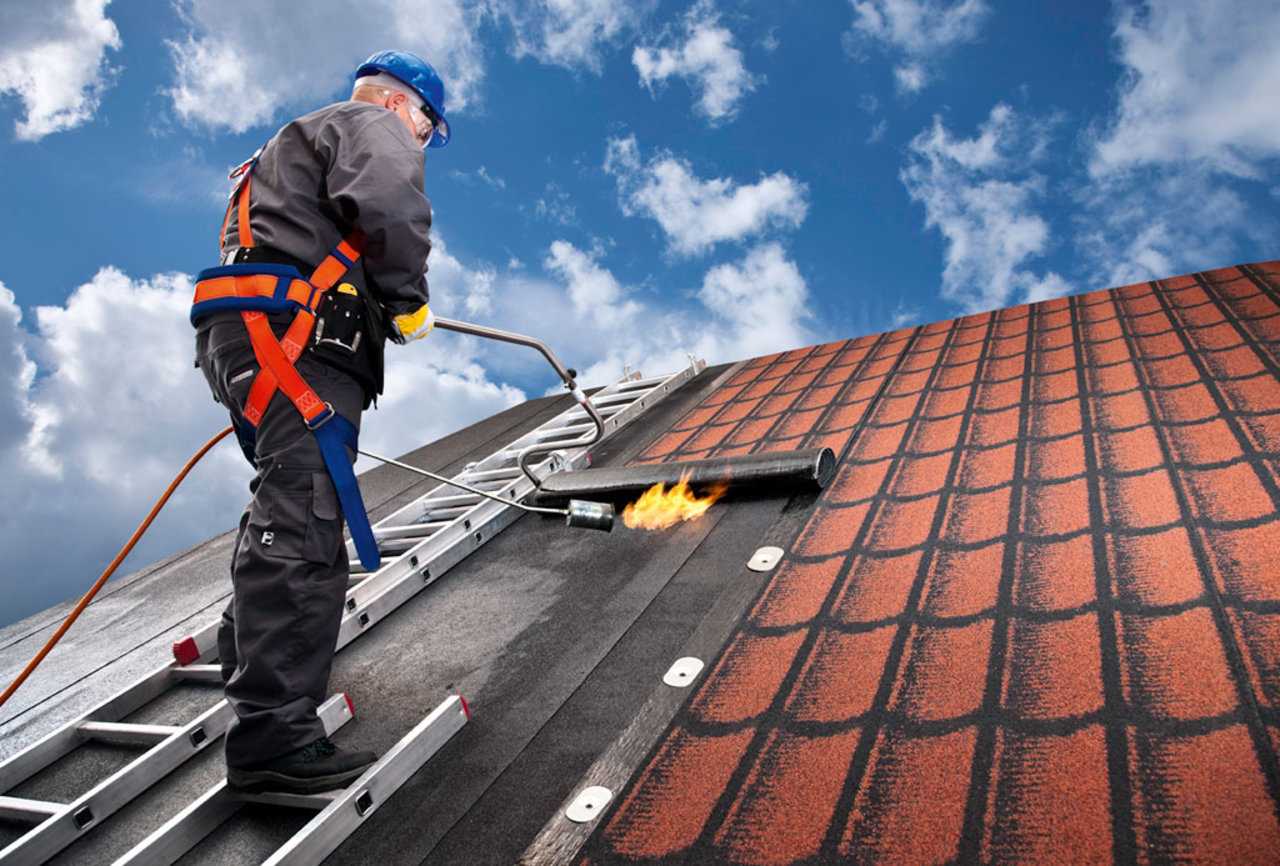

Разновидности мягкой кровли

Зачастую в качестве кровельного покрытия используются следующие виды кровли:

• рулонная мягкая кровля – производится на основе полимеров или изола, что повышает ее устойчивость к деформации, гниению и пагубному воздействию окружающей среды;

  Мягкая рулонная кровля

• стеклоэласт – характеризуется эластичностью и теплостойкостью;

  Стеклоэласт

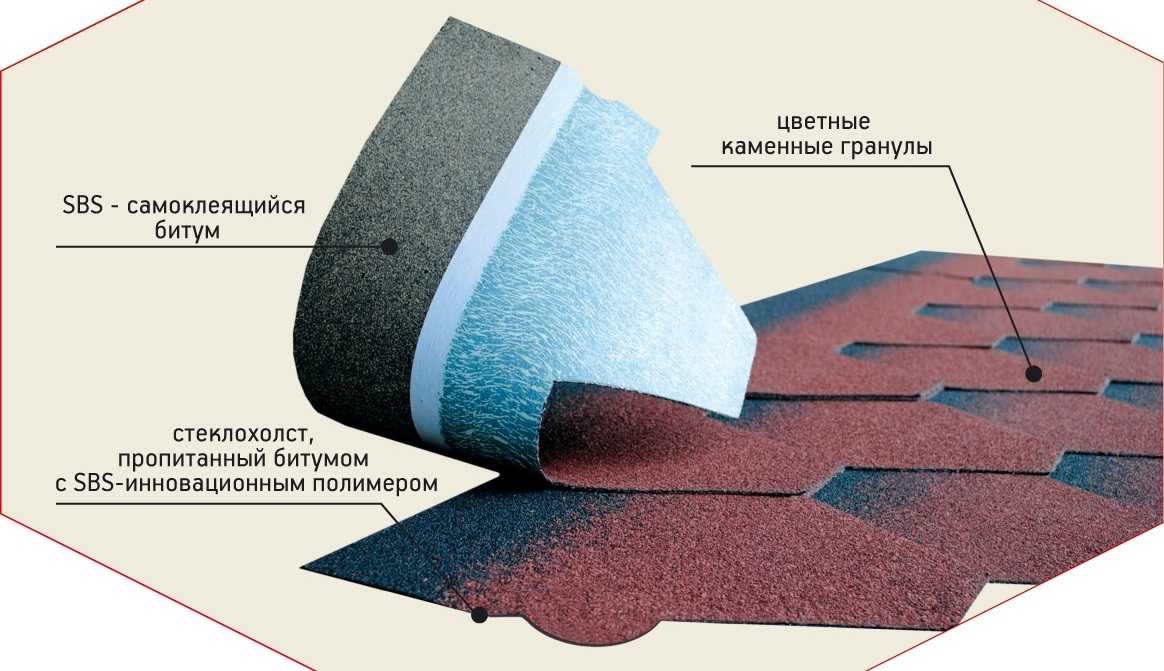

• битумная черепица изнутри покрывается битумом, а снаружи – базальтовыми или сланцевыми гранулами, повышающими прочность и долговечность материала, чаще всего применяется для постройки дачных домиков;

  Битумная черепица

• техноэласт, унифлекс и т. д.

  Техноэласт

Как сделать простейший станок для дранки

Специальный станок можно изготовить самостоятельно. Для этого понадобится металлический прокат (швеллер, уголки, арматура), сортамент роли не играет, можно использовать все, что есть под рукой. Если швеллер или двутавр небольших размеров, то он усиливается уголками, прутками и т. д. Намного дешевле делать станок из лома черных металлов, можно посетить пункты приема вторичного сырья и там по бросовым ценам найти отличный прокат.

Используется нож от типографской гильотины

Шаг 1. Сделайте станину. Высота примерно 1,0–1,3 м, главное условие – чтобы она позволяла удобно работать. Станина сваривается из прямоугольных профильных труб 20×40 мм, если их нет, то можно применять любой прочный прокат. Нужно иметь в виду, что на нее будут воздействовать довольно большие нагрузки во время строгания дранки, все сварные соединения надо делать надежными. Длина станины примерно 2 м, этого вполне достаточно для обеспечения максимального хода ножа и гарантированной устойчивости станка во время работы.

Вначале нужно сделать станину

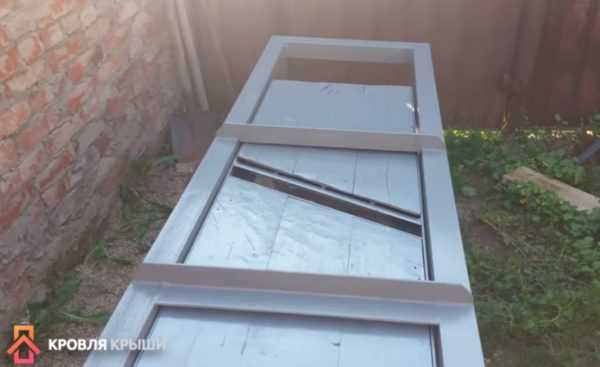

Шаг 2. Из уголков 50×50 мм сделайте подвижный столик. Он должен быть ровным, жестким и устойчивым. К столику в дальнейшем фиксируется нож, рычаг привода и подшипники.

Изготовление подвижного столика

Шаг 3. Посредине столика приварите под углом полосы, к ним фиксируется нож.

Нож должен располагаться под острым углом

Шаг 4. Установите столик на станину. Столик двигается на шариковых подшипниках закрытого типа. Не ставьте простые подшипники, стружка быстро попадает между шариками и обоймами, подшипники клинят. Проверьте плавность хода столика, не должно быть заминок и шатаний. При обнаружении проблем устраните их. На поверхности столика закрепите деревянные доски соответствующей длины, толщина примерно 20 мм.

Возможная проблема — эту часть нужно отпилить, но с помощью болгарки этого не сделаешь

Для решения проблемы используется сабельная пила

Шаг 5. Круглошлифовальной машиной снимите все заусеницы и окалины, покрасьте металлические поверхности.

Отрезается лишняя часть

Цены на популярные модели угловых шлифмашинок

Угловая шлифмашина

Шаг 6. Наденьте на оси столика шариковые подшипники и точно отрегулируйте их положения с учетом ширины станины.

Все части конструкции покрашены

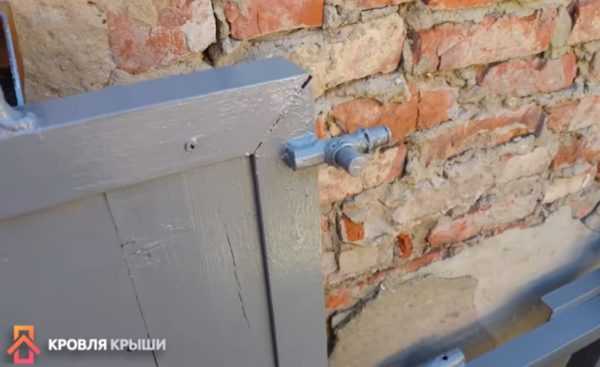

Одна из осей, на которые нужно надеть подшипники

Шаг 7. Приступайте к сборке элементов станка в единую конструкцию. Проверьте величину хода столика, при необходимости установите ограничители. Закрепите нож, отрегулируйте его положение по отношению к поверхности столика. Делать это надо внимательно, от высоты ножа зависит толщина дранки. Следите, чтобы режущая кромка ножа располагалась строго параллельно плоскости столика. Если это условие не выполнять, то толщина дранки в различных местах будет неодинаковой. Отклонения до миллиметра считаются некритическими, но больше допускать нельзя.

Нож закреплен болтами

Собранная конструкция

Шаг 8. Проверьте работоспособность станка вхолостую. Если обнаруживаются вибрации или колебания, то станину следует усилить. Используйте в этих целях любой подручный металл.

Фото собранного станка

В конце нужно проверить станок на предмет работоспособности

Станок готов, можно приступать к изготовлению дранки.

Работоспособность станка демонстрируется на примере такого небольшого чурбана

Заготовка должна свободно входить в опоры

Запускается мотоблок

Прикладывается заготовка

Постепенно заготовка исчезает

Результат работы

Достоинства

Повсеместное озеленение – необходимое условие комфортной жизни в современных мегаполисах, построенных из стекла и бетона. Однако, зачастую в городах, закованных в асфальт, просто не хватает места для размещения зеленых зон. Выходом из сложившейся ситуации служит зелёная крыша, которая позволяет не только более рационально расходовать жизненное пространство, но и значительно улучшать экологическую обстановку. К достоинствам этой технологии относятся:

1. Долговечность. Растительный слой, плотно укрывающий поверхность кровли защищает кровельный материал от механических повреждений, перепадов температуры, влаги, поэтому он прослужит более 20 лет.
2. Рационализации использования дождевой влаги. Зеленые насаждения, расположенные на скатах крыши, удерживают более 25% атмосферных осадков, предотвращая стихийный сток воды, затопления. Вместо того, чтобы бесцельно сливаться в ливневую канализацию, вода используется для орошения, питает урожай.
3. Высокие изоляционные свойства. Слой грунта и дерна эко-крыши служит прекрасным изолирующим материалом, который помогает сохранять внутри жилища комфортную температуру и защищает от внешних шумов.
4. Организация дополнительного жилого пространства. Зеленая кровля может стать местом для отдыха, занятий спортом на свежем воздухе, размещения бассейнов и даже кафе.

Сланцевая кровля — кровля из натурального камня

Натуральный сланец только начинает завоевывать российский рынок. Но стоит заметить, что этот превосходный натуральный кровельный материал имеет многовековую историю. В Европе сланцем, или, как его еще называют, натуральным шифером, покрыты кровли многих старинных зданий, среди которых стоит упомянуть Тауэр, Букингемский дворец и Лувр. Чешуйчатой кровле из сланца присущи плавные и красивые обводы стыков и изломов крыши и своя неповторимая архитектура.

Сланец — это горная порода, которая добывается как открытым способом (в карьерах), так и закрытым шахтным (например, в шахтах Германии). В месторождениях сланца заготавливаются большие прямоугольные блоки, которые в дальнейшем отправляются в специализированные мастерские. Там их распиливают на плиты и плитки различного размера и толщины. После чего мастера уже вручную расщепляют плиты на небольшие пластинки толщиной 3 — 8 мм. А затем будущим «черепичкам» кровельного покрытия придают необходимую форму и шлифуют.

Сланцевая кровля

Плитки из натурального сланца выпускается в широком диапазоне типоразмеров. Они могут быть изогнутыми, чешуйчатыми, прямоугольными или ромбовидными. Натуральный шифер европейского происхождения, как правило, серого цвета различных тонов: от жемчужно-дымчатого до серебристо-черного, а из Канады, Великобритании или Южной Америки привозят сланец нежно-розового, изумрудно-зеленого, терракотового цветов.

Такому материалу как натуральный сланец присущ мягкий мерцающий блеск, не тускнеющий даже со временем. Кроме превосходных эстетических достоинств сланец обладает и замечательными  техническими свойствами

Сланец абсолютно не впитывает воду, что обеспечивает ему превосходную морозостойкость, а это очень важное свойство для натуральной кровли, которая вынуждена противостоять российским зимам

Сланцевая кровля не боится сильных морозов, обжигающего зноя, ураганов, ливней, значительных перепадов температуры и  даже механических воздействий. Зимой сланец позволяет сохранить тепло в подкровельном пространстве, а летом удержать прохладу. Достаточно упругие плитки из сланца превосходно адаптируются к деформациям стропильной конструкции, возникающим, например, при естественной усадке здания.

Сланец не горит, а сланцевая кровля огнестойка и при пожаре препятствует распространению пламени.

При всем при этом совершенно неудивительно, что гарантия на такой превосходный природный кровельный материал составляет 50 лет, а фактический срок службы кровельного сланца значительно больше 200 лет. Единственным недостатком сланцевой кровли может быть только ее цена.

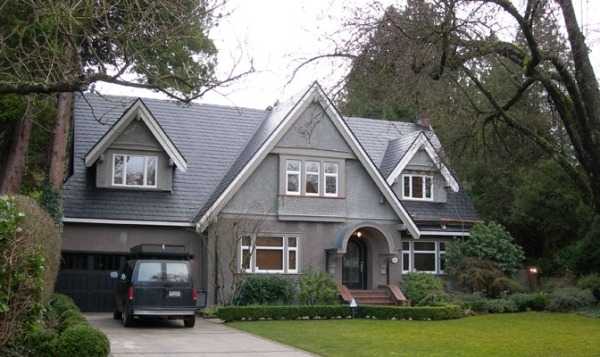

Сланцевая кровля

Сланцевая кровля монтируется на крыши с уклоном не менее 22°. При укладке сланцевой черепицы на пологих участках крыши настилают дополнительную гидроизоляцию. Крепление плиток к обрешетке выполняется специальными гвоздями из меди или цинк-титана. Из таких же металлов должны быть изготовлены и все кровельные аксессуары и комплектующие. Выбор в пользу меди и цинк-титана обусловлен их долговечностью, сопоставимой с долговечностью сланцевой кровли. Схема укладки покрытия из сланца зависит от формы самих плиток. Но, в любом случае соблюдается принцип «чешуи», позволяющий создать полную герметичность поверхности кровли и обеспечить отвод атмосферной влаги в заданном направлении.

Укладка сланцевой кровли

Сланец, пожалуй, самый популярный из традиционных природных кровельных материалов Германии. Его добывают на месторождениях в пластинах толщиной около 5 мм. Из них же и нарезают разнообразную по конфигурации кровельную черепицу из сланца. Сланцевая плитка на крыше — традиционный кровельный материал для Германии.
