Укладка гибкой черепицы, инструкция: подробная информация

Технология монтажа

Монтаж композитной черепицы довольно прост и состоит из трех этапов: подготовка основания, установка обрешетки, монтаж покрытия.

Устройство кровли с композитной черепицей

Кроме того, очень важно сделать водосток, чтобы организовать отвод дождевой воды при выпадении осадков — это позволит избавиться от проблемы образования сосулек на краю крыши дома или здания. Устройство дождеприемника

Устройство дождеприемника

При укладке необходимо соблюдать угол наклона не менее 18°, это обеспечит хорошую изоляцию и отток дождевой воды с крыши. Вылет кровли за стену должен составлять не менее 50 см. Для компенсации температурно-влажностного расширения необходимо обеспечить свободу в двух плоскостях, поскольку деревянные стропила достаточно ощутимо реагируют на погодные изменения.

Перед обустройством обрешетки рекомендуется сделать дополнительную гидроизоляцию. Для этого монтируется сплошное покрытие из досок и укладывается гидроизоляционный материал: паропроницаемая пленка или рулонные битумные материалы.
Далее набивается обрешетка и контробрешетка. Назначение последней — обеспечить вентиляцию и не допустить скопления конденсата под крышей.

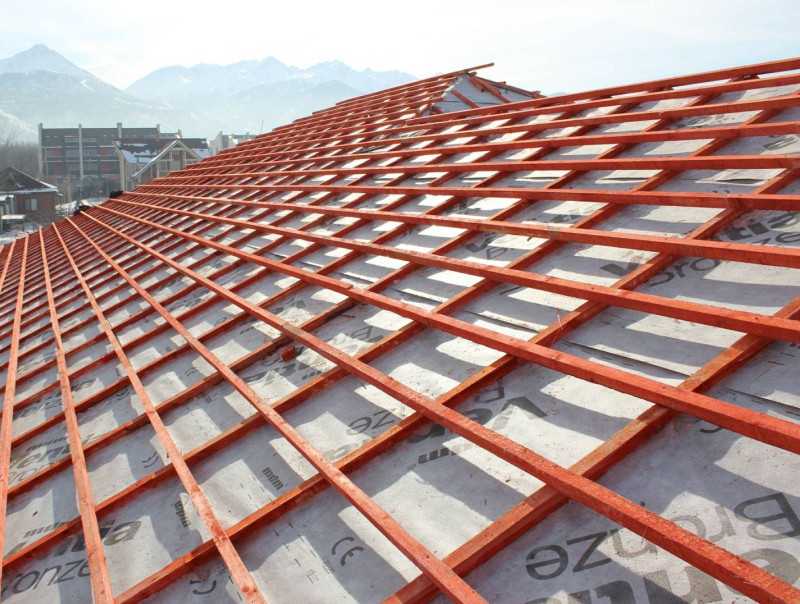

Схема устройства обрешетки

Конечно же, желательно установить и теплоизоляционный материал.

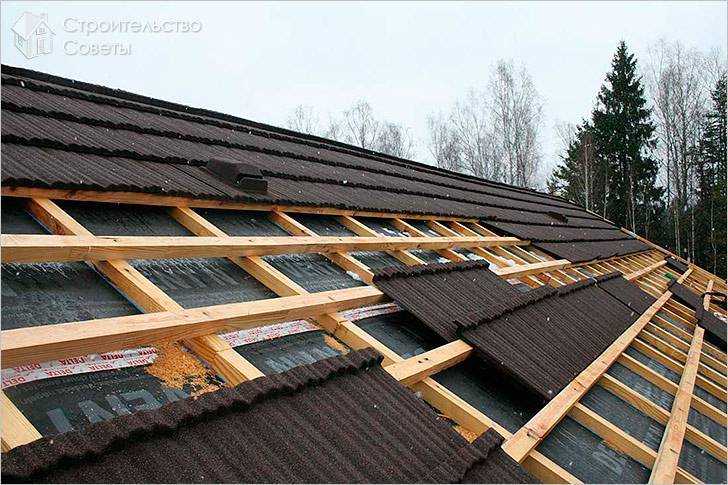

После подготовительных работ можно приступать непосредственно к монтажу полимерного материала. Он выполняется по направлению снизу вверх, элементы крепятся внахлест на 10 см.

Соединение панелей в одном ряду выполняется внахлестСоединение соседних рядов выполняется на гвоздях

Руководство для тех, кто делает монтаж крыши своими руками:

Кровельный материал покупать необходимо только у одного поставщика из одной серии — так нивелируется риск получить разные по оттенку или толщине материалы.
Для раскроя или подрезки необходимо использовать ножницы по металлу или электролобзик — это обеспечит ровный край.
До начала работ хранить материал нужно в хорошо проветриваемом месте. Лежащую под открытым небом композитную черепицу рекомендуют до начала работ накрывать пленкой.
Не стоит допускать контакта кровельного материала с медью, поскольку композитная черепица имеет свойство вступать с медными материалами в реакцию.
Все работы по монтажу рекомендовано выполнять при температуре не ниже +6°.
Чистить композит необходимо мыльным раствором без содержания агрессивных химических веществ, поскольку применение агрессивной бытовой химии постепенно разрушает древесно-полимерную структуру.

Монтаж композитной черепицы

Композитная черепица представляет собой кровельный материал, в основе которого лежит сталь с алюцинковым покрытием, которая сверху посыпана крошкой из натурального камня. Она популярна и востребована в современном строительстве, многие выбирают именно ее для обустройства кровли. Однако стоит помнить, что черепица может прослужить Вам долгие годы только при условии правильного монтажа, который способна осуществить команда профессионалов. В данной статье опишем основные пункты этого процесса.

Для того чтобы покрыть крышу черепицей, требуются следующие инструменты:

ножовки по дереву и по металлу,

молоток,

ножницы по металлу,

шуруповерт,

циркулярная пила с диском для мягкого металла,

гибочное приспособление,

клепник.

Процесс монтажа черепицы

Основание

Применять композитную черепицу можно в случае, если кровля имеет угол ската не менее 12°.

В качестве обрешетки используются деревянные бруски, имеющие сечение 50×50 мм или 40х50. Ее установка осуществляется снизу вверх. Расстояние между гранями обрешетин должно быть равным 370 мм. Это условие, необходимо для образования замка между стыкуемыми листами композитной черепицы, что гарантирует надежную гидроизоляцию, ветрозащиту и эстетичный вид.

Коньковые бруски обрешетки, необходимые для крепления полукруглых коньковых элементов, устанавливаются по обе стороны от конька на расстоянии 180 мм, треугольные – на расстоянии 155 мм.

Если Ваша кровля содержит ендовы, то бруски обрешетки должны отстоять справа и слева от ее линии на 80 мм. Также справа и слева от линии на ширину не менее 100 мм крепятся доски толщиной 25 мм.

Вентиляция

Вентиляция необходима для увеличения срока эксплуатации подкровельной конструкции

Особенно это важно предусмотреть в случае наличия мансардного этажа. Основные элементы, которые обеспечивают нормальную вентиляцию скатной крыши:. отверстия для притока наружного воздуха,

отверстия для притока наружного воздуха,

каналы для воздушной циркуляции над теплоизоляцией,

вытяжные проходы в верхней части кровли.

Укладка черепицы

Монтировать листы можно в направлениях как снизу вверх, так и сверху вниз. В случаях, когда нижний элемент заходит под верхний, мастер-установщик встает на кровельный лист лицом к карнизному поясу и вбивает забиваются под углом 45° к поверхности черепицы. Для установки каждого из листов требуется 4 гвоздя, за исключением первого и последнего, для которых необходимо 8 шт. Боковой нахлест при этом составляет 60 мм. Шляпки гвоздей при необходимости покрываются клеем и каменной посыпкой.

Коньковые элементы

Коньковые элементы укладываются с нахлестом (для полукруглого – 20 мм, для треугольного – 35 мм). Торцы коньков закрываются заглушками.

Фронтон

В местах примыкания кровельного листа к фронтонной доске его необходимо подрезать и подогнуть наверх.

Установку фронтонных планок необходимо проводить снизу вверх. Каждая из них должна быть выложена правильно и ровно, а затем прибита к ветровой доске гвоздями (5-6 шт. на 1 элемент).

Ендовы

Ендовы крепятся к доскам с помощью гвоздей. Укладка производится снизу вверх с нахлестом 100 мм. Гвозди необходимо забивать на максимальном расстоянии от линии ендовы.

Монтаж торцевого и бокового примыкания к стене

У примыкающей к стене черепичной панели следует отогнуть фальц высотой 25-30 мм, так, чтобы он подходил как можно плотнее к стене. Планка примыкания монтируются с нахлестом 100 мм, фиксируется к стене саморезами с дюбелем и закрывается сверху фасадным отделочным материалом.

Осуществлять монтаж композитной черепицы можно на любых типах крыш. Ее можно укладывать прямо поверх любого старого покрытия, будь то ровная поверхность, фальцевая кровля, профилированные или битумные материалы. При установке следует помнить, что перемещаться по крыше можно только в обуви с резиновой подошвой. Очищать поверхность от загрязнений рекомендуется слабым мыльным раствором, следует избегать агрессивных щелочных средств, так как они могут испортить покрытие.

Компания «Покрофф» предлагает Вам свои товары для кровли и услуги по монтажу черепицы и других материалов по выгодной цене.

Создание обрешетки

Обрешетка под композитную черепицу выполняется при помощи деревянных брусков 50х50 мм в разрезе, если между опорами не более одного метра (в случае большего расстояния сечение делается больше). Ее располагают по направлению снизу вверх. Нижний брусок фиксируется на отступе в 20 мм от крайнего звена контробрешетки и выполняет функцию закрепления первого ряда. Их лучше соединять на звеньях контробрешетки, а длина каждого из них должна превышать длину, равную расстоянию 2 пролетов между опорами.

Требуется выдержать расстояние в 370 мм между нижними гранями деталей. Это нужно для создания замка между смежными листами покрытия, обеспечения качественной защиты от попадания влаги, защиты от порывов ветра и для эстетичности.

Cовет. Для соблюдения условий изготовьте подходящие шаблоны из любых материалов.

Расстояние от верхнего ряда обрешетки до гребня не регламентируется. Длину стропила желательно подбирать равной длине цельного куска материала. Бруски обрешетки, предназначенные для укладки гребня, устанавливаются с двух сторон от него на расстоянии 13 см. Коньковые бруски, предназначенные для установки ребровых коньков, изначально следует обтесать и прикрепить с обеих сторон от него, отступая по 12 см.

При наличии ендовы части обрешетки располагаются по обоим краям от линии ендовы на отступе в 180 мм.

Этапы укладки полимерпесчаной черепицы

1. Подготовив обрешетку и контробрешетку, черепицу небольшими стопками раскладывают по всей поверхности скатов, чтобы распределить весовую нагрузку.

2. Затем выкладывают верхний и нижний ряды черепицы, просто защепляя ее за рейки, но не прибивая.

3. С помощью шнура и мела и размечают вертикальные линии от одного фронтонного края до другого приблизительно через каждые 3-5 рядов.

Можно разметить и каждый ряд, но это займет много времени и не даст дополнительных удобств. С помощью таких меток будет легче отслеживать горизонтальность и вертикальность рядов. Дополнительно каждый третий ряд проверяют шнуром.

4. Черепицу укладывают с нижнего карнизного ряда и продолжают по направлению к коньку, двигаясь справа налево. Бригада может укладывать черепицу сразу в трех-четырех рядах.

5. Нижнюю горизонтальную планку обрешетки немного поднимают относительно линии свеса так, чтобы отсутствие нижнего горизонтального нахлеста визуально не удлиняло элементы нижнего ряда и все ряды казались одинаковой ширины.

6. Полимерпесчаная черепица имеет довольно значительное тепловое расширение, поэтому крепить ее нужно с учетом данного фактора. Каждую плитку зацепляют за рейки с помощью специального выступа, а друг с другом они соединяются замками.

7. Элементы дополнительно прибивают гвоздями или прикручивают саморезами, стойкими к появлению ржавчины. Для надежного крепежа в черепичинах предусмотрены технологические отверстия.

Между шляпкой гвоздя или самореза и поверхностью плитки нужно оставлять небольшой зазор. Он позволит компенсировать тепловые расширения и черепица не будет скрипеть, деформироваться и сможет лучше противостоять ветровым нагрузкам.

Конструкция и свойства

На вертикальном разрезе видны основные слои кровельного покрытия (снизу вверх):

На изнаночную сторону нанесен полимерный материал.
Далее следует защитное металлическое покрытие на основе алюминия и цинка.
Основной силовой элемент черепицы, выполненный из стального листа.
Наружный слой из алюмоцинка.
Полимерный материал с минеральными наполнителями.
Декоративное покрытие из натуральной каменной крошки.
Защитный слой из акриловых лаков.

Структура композитной черепицы

Это кровельное покрытие обладает рядом потребительских свойств:

устойчиво к атмосферным воздействиям, не боится воды;
рабочий диапазон температур составляет не менее -50°…+75°C;
коррозионная стойкость превышает свойства стального оцинкованного листа более чем в 6 раз;
является негорючим материалом и не поддерживает распространение огня;
длительность эксплуатации составляет не менее 50 лет;
обладает определенным уровнем шумоподавления;
имеет разнообразные дизайнерские решения по внешнему виду, изготавливается в разной цветовой гамме;
средний вес около 6,5 кг/м².

Черепица композитная

Монтаж можно осуществить своими руками или пригласить специалистов.

Укладка кровельного материала состоит из нескольких этапов:

подготовка основания;
выполнение обрешетки;
монтаж кровли.

Монтаж черепицы на карнизе

Установить карнизную доску. Толщина карнизной доски должна быть равна 40 мм.
Прикрепить карнизную доску гвоздями к стропилам.
Установить на карнизную доску кронштейны крепления водосточных желобов Рис. 4.3 — 1
Выноска II. Если монтаж водостоков не планируется, то устанавливается на карнизную доску капельник для конденсата Рис. 4.3 — 1 Выноска I. Капельник для конденсата изготавливается из

карнизной планки Рис. 4.3 — 2. При этом расход карнизной планки увеличится вдвое.
Начиная от края карниза установить карнизный элемент.
Карнизный элемент крепится четырьмя гвоздями.
Установить остальные карнизные элементы с нахлестом не меньше 100 мм.

рис 4.3-1

ВНИМАНИЕ! Во время установки карниза необходимо убедиться в том, что:

– сверху карнизной доски уложена гидроизоляционная пленка так, чтобы был

беспрепятственный сток конденсата в желоб водосточной системы Рис. 4.3 — 1 Выноска II

или на капельник для конденсата Рис. 4.3 — 1 Выноска I;

– капельник карнизной планки выходит в водосточную систему;

– между карнизным элементом и гидроизоляцией имеется пространство для притока воз-

духа в подкровельную вентиляцию по вентиляционному каналу ВК-1 пунктирная линия;

– в подшивке карниза есть каналы для притока воздуха в подкровельную вентиляцию по

вентиляционному каналу ВК-2 пунктирная линия.

рис 4.3-2

Формирование конька

Ряд металлочерепицы, примыкающий к коньку, монтируется в последнюю очередь. Предварительно лист МЧ необходимых размеров нарезается и загибается.

Перед монтажом конька вдоль верхнего бруса укладываются уплотнители.

Коньковые элементы композитной металлочерепицы бывают двух видов – ребровые и полукруглые. Первые монтируются с нахлестом один на другой в 10 см, вторые – 4,5 см. Крепятся гвоздями к верхним брускам обрешетки – по три на каждую сторону. Места стыков обрабатываются герметиком и базальтовой посыпкой из ремкомплекта.

Соблюдение технологии при проведении монтажных работ композитной металлочерепицы обеспечит надежную защиту крыши и придаст достойный внешний вид всему зданию.

Подготовка к укладке черепицы

Дальнейшую укладку проводят в следующем порядке:

Предварительно раскладывают материал стопками по 5 штук на противоположных скатах. Так обеспечивается равномерное давление на стропила.
Затем выкладывают верхний и нижний ряд. Когда плитки, расположенные на краю крыши у фронтона, не закреплены заподлицо с лобовой доской, необходимо использовать половинчатые элементы.
Затем при помощи красящей бечевки на досках обрешетки отбивают крайние столбцы фронтонов. Необходимо разметить и каждые 5 вертикальных опор.
Укладка выполняется справа налево снизу вверх. Чтобы выполнить работу максимально точно, необходимо постоянно сверяться с вертикальными линиями разметки.
Первый ряд кровельных элементов следует закрепить клямерами. Возможно использование шурупов 4,5х50 мм.
Чтобы перемещаться по черепичной кровле, достаточно иметь страховочную привязь.

Если черепица укладывается на треугольные скаты, размечают кровлю от их середины. Сперва находят высоту всех треугольников. После выкладывают вертикальный и нижний ряд. Затем размечают вертикальные линии и монтируют черепицу снизу вверх от высоты каждого треугольника в сторону хребтов.

Перед укладкой панелей следует правильно рассчитать количество материала для каркаса стропил. Это поможет сделать крышу более прочной и долговечной. Чтобы передвигаться по крыше, не нарушая целостность диффузионной мембраны, следует набить на контробрешетку доски, которые затем будут сняты. На карнизе шаг обрешетки составляет 32-39 см.

Разнообразие черепицы

Схема укладки композитной черепицы.

Сегодня композитная металлочерепица, предлагаемая на рынке, выпускается нескольких типов, что позволяет выбрать именно то покрытие, которое подходит для общего дизайна дома больше всего.

Luxard – это ровное покрытие с крупной крошкой, в основе его лежит лист из сплава цинка, алюминия, кремния. В качестве минерального слоя используется базальтовая крошка, окрашенная в такие цвета, как мокко, пробка, бордо, коралл, абсент. Цвет стойкий, не выгорает.
MetroBond – это металлочерепица, которая выполнена в традиционной форме, придающей покрытию крыши строгий вид и эффект укладки натуральной керамической черепицы. Среди предлагаемых цветов: серый, черный, кофе, терракота, зеленый, голубой, красный. Есть необычные многоцветные гаммы: красно-черный, терракотово-серый, кофейно-серый, терракотово-желтый.
MetroClassic – покрытие, которое отлично подходит для современных построек в стиле хай-тек. Оно напоминает о металлических кровлях, но имеет более стильный внешний вид. Предлагаемая цветовая гамма такая же, как и для предыдущего вида.
MetroShake имитирует поверхность натурального сланца, что можно использовать при строительстве домов в альпийском стиле. Цветовая гамма включает в себя однотонные и многоцветные решения.
MetroRoman – это металлочерепица классического вида с полукруглой выпуклой формой. Цветовое решение: кофе, серый, черный, красный, голубой, многоцветные предложения.
Spany – эффектная имитация натуральной черепицы, отличающаяся изысканным внешним видом. Цветовая гамма довольно широкая: дымчато-черный, арабика, осенний каприз, лесной орех, багряный лес, терракота, серо-зеленый, зеленый луг, хвойный лес, морской бриз, валун серый, северный фьорд.
Rowood – это стиль шале, который позволяет имитировать высококачественные деревянные поверхности. Это близость к природе, непередаваемо красивые оттенки покрытия. Цветовая гамма: арабика, серый валун, лесной орех, серо-зеленый, хвойный лес, морской бриз и прочие.
Cleo – простота и элегантность, отличная имитация керамической черепицы. Цветовая гамма включает в себя однотонные и двухцветные панели.
RoserBond – стиль высоких технологий. Такая черепица отлично подходит для современных домов, цветовая гамма ее включает в себя оттенки: серый валун, зеленый луг, арабика, дымчато-черный и прочие.

https://youtube.com/watch?v=GFT8HAR1X50

Монтаж ендовы по учащенной обрешетке

В районе ендовы из-за повышенных снеговых нагрузок устанавливается так называемая учащённая обрешетка – дополнительные бруски между рядовой обрешеткой, на которые укладывается желобок ендовы.

Перед началом установки металлического желобка ендовы на нём с обеих сторон отгибаются канты. Также лист желобка сгибается по профилю ендовы.

Желобок ендовы укладывается, начиная с карнизного свеса снизу вверх. После укладки его можно подрезать по внутреннему углу с запасом 3-4 см. Чтобы предотвратить сползание желобка в верхней части, он фиксируется к обрешётке двумя гвоздями с отступом от верхней кромки 1-2 см. Следующий желобок кладётся на нижний с нахлестом 10 см.

С обеих сторон желобок крепится к обрешетке скобами с шагом около 40 см.

Если проектом предусмотрен стык ендов ниже конька, то желобки с обеих сторон подрезаются для плотного сопряжения, закрепляются саморезами, а их стык проклеивается герметизирующей лентой и прокатывается роликом.

Для защиты от попадания пыли и мусора в подкровельное пространство, с каждого края желобка ендовы устанавливается самоклеющаяся поролоновая полоса с водоотталкивающей пропиткой.

С обеих сторон ендовы вдоль всего карнизного свеса крепится аэроэлемент свеса. Он не должен заходить в ендову далее 10 см от края желобка, в противном случае он будет задерживать в желобке мусор, палые листья, и препятствовать сходу снега и дождевой воды.

Преимущества и недостатки композитной черепицы

Многие потребители выбирают кровельное покрытие на основе его плюсов и минусов. Это позволяет не вникать в особенности изготовления, состав и другие технические характеристики. При этом положительные и отрицательные качества материала позволяют определить, подойдёт ли черепица к конкретным климатическим условиям, назначению здания и требованиям, предъявляемым к кровельному покрытию.

Композитная черепица подходит для большинства крыш, потому что имеет много достоинств и практически не обладает недостатками

В результате использования многослойной структуры, применения качественных материалов и продуманной технологии производства композитная черепица приобретает следующие преимущества по сравнению с иными видами кровельных покрытий:

универсальность и возможность применения для крыш разной формы;
отсутствие реакции с химическими веществами, неподверженность коррозии и воздействию ультрафиолета;
разнообразие цветов и форм элементов для кровельного покрытия;
стойкость к влажности, перепадам температур, ветровым и снеговым нагрузкам;
применение натуральных материалов и безопасных компонентов при изготовлении;
простой монтаж и удобные размеры элементов.

Композитная черепица обладает и отрицательными чертами. Например, высокой стоимостью, обусловленной применением высококачественных натуральных материалов. Цена этого материала заметно выше, чем у металлической или битумной черепицы.

Черепица композитного типа представлена во множестве оттенков натурального камня

При выборе этого покрытия стоит учесть и то, что черепица не отличается высокой паропроницаемостью, то есть плохо пропускает влагу изнутри дома. Это может повлиять на микроклимат в помещениях. Уменьшить этот эффект можно с помощью правильного монтажа покрытия и обустройства системы вентиляции.

Хранение материалов

При погрузке и разгрузке композитной черепицы избегайте механических повреждений поверхности материала. Листы и аксессуары композитной черепицы должны храниться на паллетах в заводской упаковке или на брусках, уложенных с шагом 0,5 м. на ровную поверхность в сухом, хорошо проветриваемом помещении. Для защиты черепицы от строительной пыли и грязи рекомендуется закрывать материал плотной непромокаемой тканью. Хранить ремонтные комплекты необходимо в сухом, хорошо проветриваемом помещении с температурой не ниже +5 °С. Во время хранения необходимо защищать декоративную поверхность композитной черепицы от попадания искр. При загрязнении поверхности смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки от снега и льда не пользуйтесь ломом, скребком, снеговой лопатой. Следите, чтобы при раскрое металлические опилки и стружки не попадали на декоративную поверхность черепицы. В дальнейшем они могут оставлять ржавые пятна. После механической обработки черепицы тщательно удалите металлические опилки и стружки жесткой волосяной щеткой или пылесосом.
