Объем котлована с откосами формула

Ошибки при вычислении и методы устранения

Выполнить правильно расчет объемов грунта довольно трудоемкая и сложная работа, поскольку должно быть учтено множество факторов.

Если расчетчик сделает даже самую небольшую ошибку, весь процесс подготовки котлована пойдет неправильно, с нарушением технологии и завышением стоимостных показателей строительства. Неправильно подготовленный котлован способен привести к нарушениям в ходе возведения фундамента, а значить вызвать опасность для надежности объекта.

При выполнении расчетов специалисты руководствуются технологической картой, с соблюдением следующих строительных норм:

1. Кубатура земли устанавливается по проектным материалам, с учетом классификации почвы по видам и группам.
2. Учитывают расположение увлажненных грунтов. К ним относятся и слои, размещенные ниже уровня подпочвенных вод и выше. Например, для крупных и мелких песков на 0.3 м выше, для супесей на 0.5 м, глин и лессовых грунтов на 1.0 м.
3. Уровень грунтовых вод устанавливается по скважине с наибольшей отметкой.
4. С целью правильного определения объема разработки котлованов, рекомендуется предварительно выполнить схему с нанесением размеров плана и сечений разработок.
5. Если величина срезки растительного грунта рассчитана отдельно, глубина выемки уменьшается на толщину слоя срезки.

Для того чтобы выполнить точные расчеты, потребуется пройти следующие этапы:

1. Точно выполнить топографическую съемку начальной конфигурации.

2. Формирование цифровой модели территории и проектируемого котлована.
3. Выполнение расчёта картограммы.
4. Прохождение камерального этапа. При этом инженеры на лицензированном ПО, обрабатывают данные и оформляют техдокументацию.
5. Выполняют вынос проектных осей объекта и устанавливают параметры откосов.
6. Сооружают временные подъездные пути.
7. Определяют схемы расположения грунта в отвалы.
8. Контроль отметок высоты котлована.

Как производится расчет объема земляных работ для траншеи с вертикальными стенками?

Земляные работы сегодня практически полностью механизированы. Специализированные машины и механизмы позволяют углубляться в землю с довольно точным соблюдением расчетных параметров. Это траншейные экскаваторы различной мощности и конструкции, щелерезные машины, скреперы и другие.

Траншеи роют для различных целей:

• при прокладке водопровода, теплотрассы, канализации;
• для укладки кабельных сетей;
• для установки ленточного фундамента;
• при обустройстве дренажных систем (водоотведение с участка);
• для проезда специализированного транспорта в строительный котлован.

В большинстве случаев траншея имеет форму, близкую к правильной геометрической. Если на участке прокладки трассы грунт глинистый, стабильный, — траншея обычно имеет отвесные стенки. В этом случае расчет объема траншеи выполняется по формуле параллелепипеда:

V = a ∙ h ∙ L, где:

• V — объем выемки;
• a — ширина;
• h — глубина;
• L — длина.

Вышеприведенная формула справедлива для спланированной местности, где поперечные сечения выемки по всей длине имеют одинаковые параметры.

Если же выемка имеет равномерный уклон, подсчет ведется иначе:

V = a ∙ (h1 + h2) /2 ∙ L, где (h1 + h2) /2 — полусумма глубин выемки (в начале канавы и в конце).

После укладки в траншею трубы, кабеля, выполняется обратная засыпка грунта и перераспределение на участке его излишков. При прокладке трубопровода большого диаметра с цементацией его ложа (или использованием бетонных плит) разница количества выбранной из выемки земли и земли, подлежащей обратной засыпке, довольно значительна. Расчет объема земляных работ для траншеи с учетом обратной засыпки выполняется следующим образом: из объема вырытой траншеи следует вычесть кубатуру трубы с цементной подложкой, либо кубатуру цементного короба (при его наличии), если трубопровод со всех сторон заключен в бетонные плиты.

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.

Укажите обязательные размеры

L — Общая длина траншеи или канавы. A — Ширина в верхней части. B — Ширина дна. H — Глубина траншеи.

Программа посчитает объем и площадь поверхности траншеи. Если ширина верха и дна траншеи разные, то будет дополнительно рассчитаны полезный объем C и объем откосов D.

Расчет объема траншеи

Для прокладки коммуникаций, теплопроводов, канализации или установки ленточного фундамента на вашем участке может возникнуть необходимость в рытье траншеи. Можно пригласить для этого специалистов, а можно выполнить эту работу самостоятельно. Но и в том, и в другом случаях вам нужно будет знать некоторые характеристики траншеи. Рассчитать их вам поможет наша программа. На основании длины, ширины и глубины траншеи она определит ее объем и площадь поверхности. В том случае если ширина верха и дна траншеи различаются, будет рассчитан также и полезный объем откосов. Расчет объема траншеи поможет вам не только облегчить себе работу, но так же вычислить стоимость земельных работ, если вы все же решите воспользоваться услугами специалистов.

Прокладка траншеи

Существует три способа рытья траншей. Это рытье траншей вручную, при помощи ручного траншеекопателя или траншейного экскаватора. К первому случаю обычно прибегают там, куда нет доступа специальному оборудованию. Это довольно трудоемкий способ рытья траншей, на который сильно влияет качество грунта. Ручные траншеекопатели сокращают время проведения подобных работ. Его можно купить, либо взять в аренду. Можно также заказать рытье траншеи в специализированной фирме. Тогда его выполнит профессионал. Экскаватор используется там, где на участок может проехать строительная техника, а также там, где имеет место большой объем работ. Прежде чем арендовать такой экскаватор следует выяснить ширину дна траншеи, чтобы подобрать машину с размером ковша, который ей соответствует. Если вы решили рыть траншею самостоятельно, прежде всего вам следует знать, что для разного типа работ требуются траншеи определенной глубины. Так, например, для прокладки кабелей, как правило, роются траншеи глубиной порядка 70 см. А для канализации требуются более глубокие траншеи. При этом желательно, чтобы глубина эта была на полметра больше глубины промерзания почвы. На ширину траншеи так же влияет тип проводимых работ. Наименьшая ширина траншеи измеряется по дну и должен соответствовать типу и размеру укладываемых в нее труб.

Исходные данные для вычисления

Расчет кубатуры выемки считается одним из важных этапов для определения трудозатрат и стоимостных показателей по выборке земли. По объемам грунта принимают методы исполнения работ, разрабатываются технологические приемы для ключевых процессов строительства, рассчитывают сметы СМР и технико-экономические показатели.

По полученным результатам устанавливается необходимость численности персонала, строительной техники, транспортных машин и стройматериалов.

Площадь является ключом к расчету объема. Большинство формул содержат в себе формулу площади для простейших геометрических фигур от круга до параллелограмма. Для определения кубатуры полученную площадь умножают на высоту. Если котлован не имеет правильной формы, его можно условно разбить на более мелкие классические конфигурации.

Характеристики днища в плане, определяют на стадии проектирования, с учетом геометрии фундамента, методов возведения, а также промежутка для опалубки. Этот параметр будет зависеть от двух базовых характеристик — глубины промерзания почвы и уровня подпочвенных вод по периметру котлована.

Найти глубина выемок можно по проектным данным: от «черной» или «нулевой» отметки плоскости земли до отметки закладки фундаментного основания и понижается на величину толщины снятия растительного грунта, если этот объем подсчитываться дополнительно.

При выборе ширины и длины выемки, имеющей вертикальные стенки должны принимать во внимание характеристику подвала и фундаментов, в том числе толщину изоляционного слоя и опалубку с креплениями. Крутизна откоса котлована — это отношение высоты котлована к длине откоса. На этот показатель влияет качество грунта и высота котлована

Для выполнения расчета объема выемки, потребуется знать ее базовые величины

На этот показатель влияет качество грунта и высота котлована. Для выполнения расчета объема выемки, потребуется знать ее базовые величины

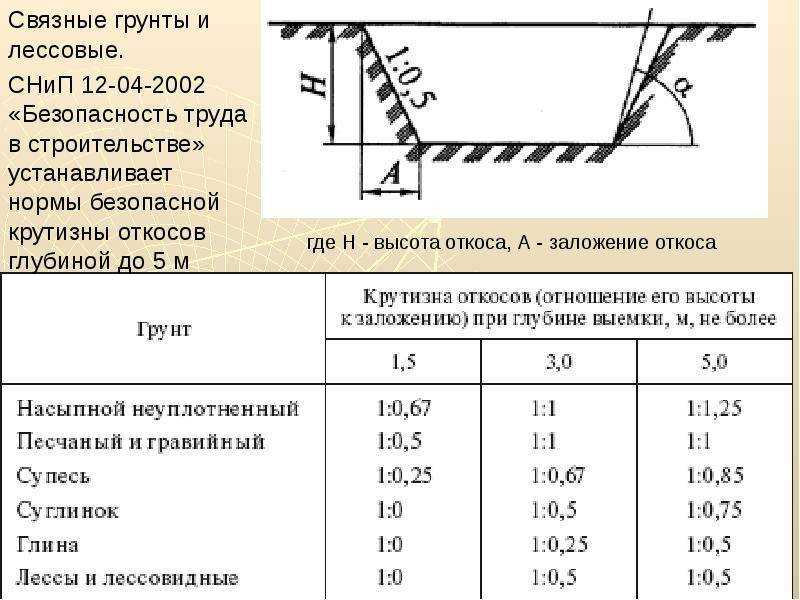

Крутизна откоса котлована — это отношение высоты котлована к длине откоса. На этот показатель влияет качество грунта и высота котлована. Для выполнения расчета объема выемки, потребуется знать ее базовые величины.

Например, если яма имеет габариты:

• Ширина (В): 10 м;
• длина (L): 16 м;
• глубина (Н), 3 м;
• глубина выемки и длина откоса, 1:2 (один к двум);
• периметр выемки равняется, 52 м;
• площадь котлована будет равна, 160 м2;
• кубатура грунта, 948 м3.

Если у разработчика имеются данные поперечного сечения поля, использование их является предпочтительным при расчете объема. Данные поперечного сечения, обозначены в проекте и представляют информацию о высоте и местоположения точек на грунте. Эти точки могут быть использованы в качестве координат для определения площади.

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Как посчитать объем земли откоса

Расчет траншеи с откосами на спланированной местности (Скачать файл расчета)

1. Зачем производится расчет количества грунта?
2. Определение траншеи
3. Что входит в земляные работы
4. Быстрый расчёт объемов стройматериалов!
5. Расчет объема грунта и стоимости работ
6. Основные варианты планировки
7. Формула расчета для многоугольника с откосами
8. С вертикальными стенками на ровном участке
9. С вертикальными стенками, имеющих разные отметки вершин
10. С откосами на спланированной местности
11. Яма с круглым сечением, имеющий откосы
12. Что влияет на подсчет объема
13. Расчет объема выемки
14. Кто выполняет расчет объема земли траншеи?
15. Составление документа

Зачем производится расчет количества грунта?

Строительство зданий и возведение конструкций — сложный процесс, требующий основательных финансовых инвестиций, в связи, с чем застройщики должны обеспечить высокий уровень выполнения земляных работ под фундамент объекта.

Высокоэтажные объекты жилого и промышленного назначения требуют установки качественного фундамента, который, как правило, имеет сложносоставную конфигурацию, поэтому современный расчет того, сколько кубов грунта нужно вынуть, выполняют программным методом с применением высокоточных измерительных устройств.

В таком случае можно максимально точно определить общую кубатуру земли, которую надо вывести из котлована. Менее ответственные объекты рассчитывают в ручном режиме или с применением строительных онлайн калькуляторов, которые можно найти в интернет сети.

Состав земляных работ по требованиям СНИП:

• Вертикальная планировка земельного участка. Осуществляется способом выравнивания рельефа площади, отведенной под строительство. Сюда входят следующие работы: удаление и передвижение слоя грунта, транспортировка и уплотнение его на внешних площадках, единицы измерения площади в м2.
• Разработка выемки для котлована. Предполагает вычисление объемов участка в виде суммы объемов классических фигур, входящих в общую конфигурацию строящегося объекта. При этом в расчете допускают, что размеры грунта ограничивается визуальными плоскостями. В таком случае незначительные выпуклости не будут оказывать влияния на точность, единицы измерения м3.

Котлован для возведения плитного фундамента дома прямоугольной формы выполняется в виде обычной ямы, а для ленточного варианта выкапывается траншея.

Для того чтобы рассчитать объём грунта, к сведению берутся следующие данные:

• Геодезические изыскания.
• Размеры по периметру и архитектурно-строительные индивидуальности объекта.
• Технология возведения объекта.
• Уровень, залегания подпочвенных вод, фундамент строений не может приближаться к ним ближе, чем на 500 мм.
• Глубину промерзания грунта, который должен быть не менее 300 мм.
• Рельеф земельного участка.

Для сложных объектов расчет выполняется в рамках проекта строительства в разделе земляных работ

Профессионалы, беря во внимание все выше приведенные характеристики, определяют глубину строящегося котлована, чтобы он стал надежной основой для возведения фундамента

Определение траншеи

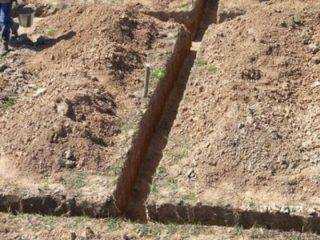

При проектировании фундамента нужно рассчитать объем траншеи

Траншея представляет собой открытую выемку в земле, глубина и ширина которой зависят от того, для какой цели она предназначена. Данные параметры определяются строительными нормами и правилами:

• Траншея под ленточный фундамент должна быть на 60 см шире основания. Так удобнее выполнять сопутствующие работы. Глубина, согласно СНиП 3.02.01-87, может варьироваться от 0,5 до 2,5 м.
• Под газопровод подготавливают траншею глубиной не менее 0,8 м до поверхности трубы. Это правило закреплено в СНиП 42-01-2002.

Подсчет объема работ при разработке грунта в котловане

(траншее), устройстве съездов в котлован и кавальеров

Подсчет объемов земляных масс, подлежащих разработке, сводит­ся к определению объемов различных геометрических фигур, на ко­торые земляное сооружение может быть разбито. Обший объем кот­лована (траншеи), имеющего постоянные откосы по всему пери­метру и прямоугольное основание (рис. 3, а, б, в), можно определить по формуле:

Vобщ.к =H/6• м 3 , (9)

где Н — средняя глубина котлована (траншеи), м; А’— ширина, А — длина котлована (траншеи) по низу, м; В’ — ширина, В — дли­на котлована (траншеи) по верху, м.

Подсчет объема траншеи можно производить на основании про­дольных профилей и поперечных сечений по отдельным участкам. Объем каждого участка траншеи необходимо рассчитывать по фор­муле

Vобщ.тр = [(F₁+ F₂ )/2] • L = Fср • Lср м 3 (10)

где F₁ и F₂ – площадь поперечного сечения траншеи в начале и в конце рассматриваемого участка, м 2 ; Fср – площадь поперечного сечения траншеи на середине рассматриваемого участка, м 2 ; Lср – средняя длина траншеи, м:

L = А + а = А + m • H или Lср = (A+B)/2; (11)

Fср = (A’ + а) • H = (A’ + m • H) • H м 2 , (12)

где A’ – ширина траншеи по низу, м; H – глубина траншеи, м; m – коэффициент крутизны откоса; а – величина заложения откоса, м (рис. 3,б).

Для въезда и выезда автомобильного транспорта, а также других машин и механизмов и котлован устраивается съезд с уклоном i=1:10. Ширину съезда по низу принимают 6-8м. При такой ширине возможно встречное движение и их стоянка под погрузкой грунта в два ряда. Длину съезда Lc определяют в зависимости от H – глубины котлована и i – уклона съезда:

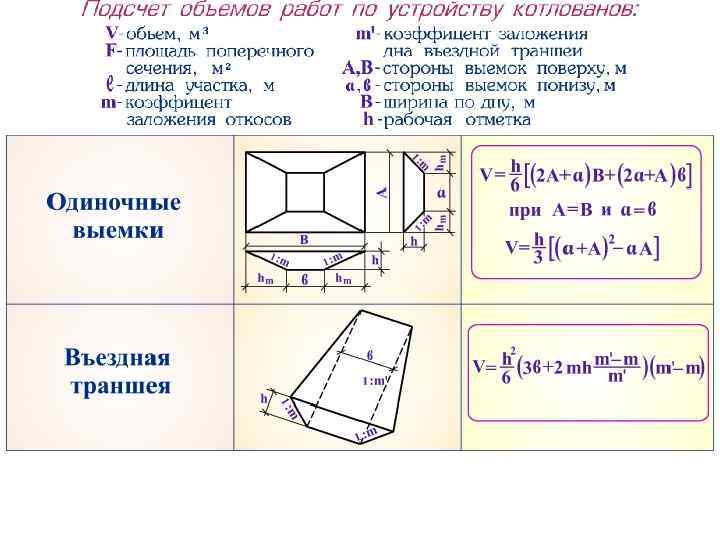

Объем работ по устройству съезда определяют по формуле

Vс = H 2 /6 • [3 • b + 2 m • H • (m’ – m/ m)] м 3 , (14)

где H – глубина котлована, м; b – ширина съезда по низу, м; m – коэффициент заложения откосов съезда; m’ – коэффициент заложения основания съезда,

где i – уклон съезда, % (10% или 1:10)

Грунт для обратной засыпки обычно либо отвозят автосамосвалы за пределы строительной площадки либо располагают в протяженных кавальерах (отвалах) на расстоянии не менее 1 м от бровки котлована.

Если грунт отвозят со строительной площадки автосамосвалами, то объем транспортируемого грунта подсчитывается по формуле:

Vотв. = (Vобщ.к + Vс) • k р м 3 , (15′)

где Vобщ.к – общий объем разработанного грунта в котловане (траншее) м 3 ; Vс – объем грунта в съезде, м 3 ; k р — коэффициент первоначального разрыхления грунта принимать по ЕниР, сб. Е2, вып. 1, с. 206 или по табл. 3 настоящих указаний.

Показатели разрыхления грунта

Наименование грунтов	Коэффициент первоначального разрыхления грунта после разработки	Коэффициент остаточного разрыхления грунта
Глина ломовая	1.28 – 1.32	1.06 – 1.09
Глина ломовая	1.24 – 1.30	1.04 – 1.07
Гравийно-галечные грунты	1.16 – 1.20	1.05 – 1.00
Растительный грунт	1.20 – 1.25	1.03 – 1.04
Лесс мягкий	1.18 – 1.24	1.03 – 1.06
Песок	1.10 – 1.15	1.02 – 1.05
Суглинок легкий и лессовидный	1.18 – 1.24	1.03 – 1.06
То же, тяжелый	1.24 – 1.30	1.05 – 1.08
Супесь	1.12 – 1.17	1.03 – 1.05

При подсчете объема грунта в кавальере (отвале) для обратной засыпки подсчитывается необходимая площадь для размещения этого грунта. Для этой цели определяют по схеме сооружения длину кавальера (отвала) с учетом разрывов для устройства проездов и проходов, высоту кавальера назначают в пределах от 1,5 до 3 м (рис. 4). По длине кавальер может быть равен длине траншеи или котлована.

Рис. 4. Поперечное сечение кавальеров:

hкав. = высота кавальера от 1,5 до 3м; Bкав. = ширина кавальера

Объем кавальера Vкав. Равен объему обратной засыпки Vоз, определяемого по формуле (24) с учетом коэффициента остаточного разрыхления грунта (табл. 3).

Ширину и высоту кавальера назначают, как правило, соответ­ственно рабочим параметрам экскаватора, а именно: высоте выг­рузки, а также минимальному и максимальному радиусам выгруз­ки (рис. 4.). Рис. 5. Схема расчета кавальера

Ширину кавальера можно определить по формуле

где В _кав — ширина кавальера, м; V_кав. — объем кавальера, м 3 ; h _кав — высота кавальера, м; L _кав. – длина кавальера, м.

Полученное значение ширины кавальера проверяется на схеме, с учетом рабочих параметров экскаватора. Если по ширине каваль­ер не вписывается в рабочие параметры экскаватора, то можно ото­двинуть часть грунта бульдозером и дальше отсыпать грунт на ос­вободившееся место.

Не нашли, что искали? Воспользуйтесь поиском:

Как посчитать объем котлована

Подсчет объемов котлована сводится к определению объемов различных геометрических фигур, определяющих его форму.

Для основных производственных процессов объемы разрабатываемого грунта определяют в м3 в плотном теле. Для некоторых подготовительных и вспомогательных процессов ( пропашка поверхности,планировка откосов и другие) объемы определяют в м2 поверхности. Подсчет объемов разрабатываемого грунта сводится к определению объемов различных геометрических фигур, определяющих форму того или иного земляного сооружения.

При этом допускается, что объем грунта ограничен плоскостями и отдельные поверхности не влияют значительно на точность расчета.В практике промышленного и гражданского строительства приходится главным образом рассчитывать объемы котлованов , траншей ( и других протяженных сооружений) и объемы выемок и насыпей при вертикальной планировке площадок.

◊Расчет объема котлована

Для основных производственных процессов объемы разрабатываемого грунта определяют в м3 в плотном теле. Для некоторых подготовительных и вспомогательных процессов ( пропашка поверхности, планировка откосов и другие) объемы определяют в м² поверхности. Подсчет объемов разрабатываемого грунта сводится к определению объемов различных геометрических фигур, определяющих форму того или иного земляного сооружения.

При этом допускается, что объем грунта ограничен плоскостями и отдельные поверхности не влияют значительно на точность расчета. В практике промышленного и гражданского строительства приходится главным образом рассчитывать объемы котлованов , траншей ( и других протяженных сооружений) и объемы выемок и насыпей при вертикальной планировке площадок.

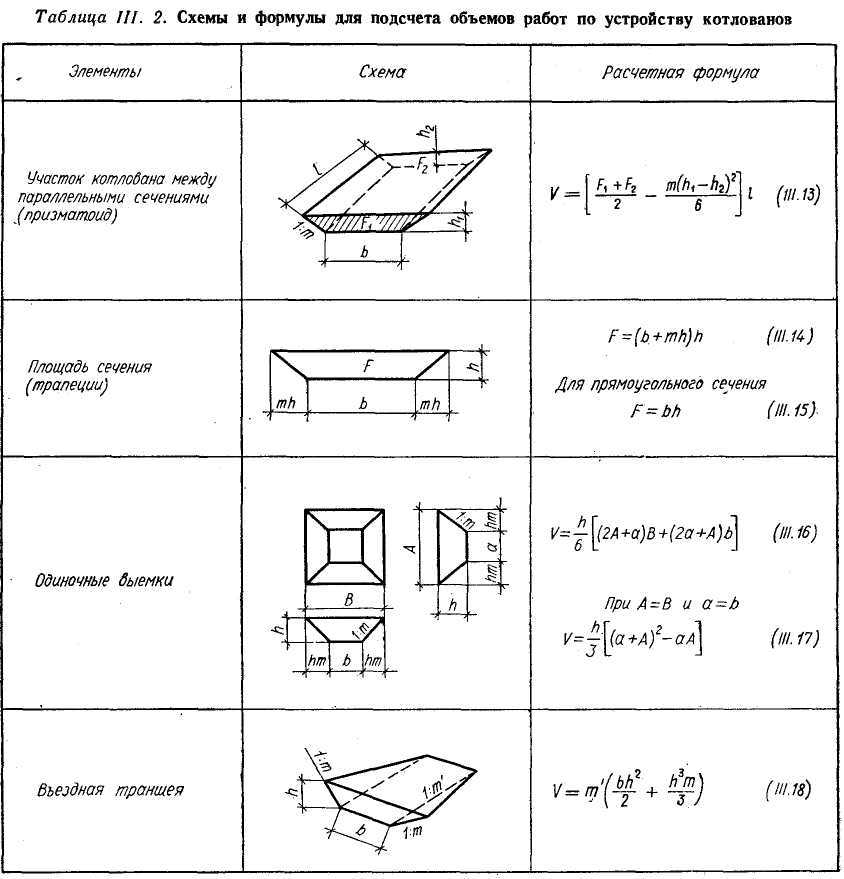

Рисунок-1. Определение объемов котлованов

а-геометрическая схема определения объема котлована ; б-разрез котлована постоянного ( откос 1:m2) и временного ( откос 1:m1);1-объем выемки; 2-объем засыпки Котлован представляет собой с геометрической точки зрения обелиск ( рис-1,а) объем которого V подсчитывают по формуле:

V=H(2a+a1)b+(2a1+a)b1/6;

где H-глубина котлована , вычисленная как разность между средней арифметической отметкой верха котлована по углам ( отметки местности -на участке планировочной насыпи и проектной-на участке планировочной выемки) и отметкой дна котлована; а и b-длины сторон котлована ( принимают равными размерам нижней части фундамента у основания с рабочим зазором около 0,5 м с каждой стороны):

а=а′+0,5· 2; b=b′+0,5· 2; а′ и b′-размеры нижней части фундамента ,м; а1 и b1-длины сторон котлована поверху,м; а1=а+2Hm;b1=2Hm;m-коэффициент откоса ( нормативная величина по СНиП). Для определения объема обратной засыпки пазух котлована, когда объем его известен, нужно из объема котлована вычесть объем подземной части сооружения ( рис-1,б).Vоб.з=V-(a′·b′)H;

Подсчет объемов земляных работ при разработке траншеи

Рисунок-2. Схема определения объема траншеи ( линейно-протяженного сооружения)

При расчете объемов траншей и других линейнопротяженных сооружений в составе их проектов должны быть представлены продольные и поперечные профили.Продольный профиль разделяют на участки между точками перелома по дну траншеи и дневной поверхности. Для каждого такого участка объем траншеи вычисляют отдельно, после чего их суммируют.

Траншея, протяженная выемка и насыпь на участке между пунктами 1 и 2 представляют собой трапецеидальный призматоид ( рис-2), объем которого может быть определен приближенно: V1-2=(F1+F2)L1-2/2(завышенный); или V1-2=FcpL1-2(заниженный), где F1, F2-площадипоперечного сечения в соответствующих пунктах продольного профиля, определяемые как F=aH+H2m;Fcp-площадь поперечного сечения на середине расстояния между пунктами 1 и 2. Более точное значение объема призматоида может быть получено по формулам: V1-2=Fcp+[m(H1+H2)²/12]L1-2 или V1-2=[F1/2+F2/2-m(H1-H2)²/6]L1-2.

***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях!

Исследования для подсчетов объема

Перед расчетами нужно провести исследование площадки для строительства При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.

Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Параметры траншеи задаются еще на этапе планирования

Чтобы стены выемки не обвалились, необходимо обращать внимание на глубину траншеи, ее длину, плотность земли. В случае несоблюдения рекомендаций СНиП возможно увеличение риска травм и обвалов

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Как посчитать объем траншеи с откосами?

Выемки в рыхлых грунтах имеют скошенные стенки. Расчет объема грунта траншеи с откосами производится по формуле: площадь трапеции (поперечного сечения в форме трапеции) умножается на длину канавы.

V = (a + b) /2 ∙ h ∙ L

, где:

• V — объем;
• a — ширина канавы по дну;
• b — ширина канавы по верху;
• h — глубина выемки;
• L — длина.

Посчитать объем траншеи с откосами и перепадом высот несколько сложнее. Калькуляция выглядит как полусумма площадей двух трапеций (площади сечения начала и конца выемки) умноженная на длину траншеи.

V = (F1+ F2) /2 ∙ L, или V = ((a + b) /2 ∙ h1+ (a + b) /2 ∙ h2 ) /2 ∙ L

, где:

• F1 — площадь поперечного сечения у начала углубления;
• F2 — площадь поперечного сечения в конце;
• а — ширина траншеи по дну,
• b — ширина по верхнему срезу,
• h1- глубина выемки в начале,
• h2 — глубина выемки в конце.

При сложных формах углубления, наличия расширений (для коллекторов, колодцев и прочих сооружений) расчет объема земли траншеи производится после условной разбивки общего объема на простые составляющие, подсчета их величин и суммирования.

К услугам геодезистов обращаются, если требуется подсчитать количество перемещаемых масс при обустройстве котлована, выравнивании стройплощадки, вертикальном планировании участка. Особенно актуален этот вид работ на территории со сложным рельефом. Сведущий специалист выполняет расчет объема ямы любой конфигурации, перемещаемых масс грунта не только на местности, но и в камеральных условиях, имея на руках актуальные топосхемы и проектные чертежи (либо исполнительные схемы коммуникаций).

Посмотреть пример исполнительной схемы траншеи

Кто выполняет расчет объема земли траншеи?

Наша компания «Московская геодезия» на протяжении ряда лет выполняет геодезические работы любой сложности и масштабности в Москве, Московской области и других регионах страны. Уровень знаний и профессионализм наших сотрудников вывел наше предприятие в число лидеров в сфере инженерных изысканий и геодезии.

Проводимая нами ценовая политика и высокое качество выполняемых работ привлекает не только крупные строительные фирмы, но и частных застройщиков.

В числе наших преимуществ — наличие современных приборов и оборудования, точность расчетов, соблюдение оговоренных сроков, высокая квалификация специалистов.
