Подушка под фундамент: песчаная, бетонная или гравийная, какую выбрать и как сделать своим руками

Некоторые нюансы устройства песчаной подушки

Существует ряд факторов, которые необходимо принимать во внимание, собираясь выложить подложку из щебня с применением песка:

Когда песок для первого слоя находится во влажном состоянии, то никакой необходимости в проведении трамбовочной работы нет. Если он абсолютно сухой, увлажнение и трамбовка являются обязательными. Укладку в последнем случае проводят небольшими слоями

Каждый новый увлажняют и утрамбовывают

Укладывая подушку из щебня под основания строения, необходимо принимать во внимание максимальный уровень, до которого поднимаются грунтовые воды. В некоторых случаях приходится увеличивать толщину укладываемых слоев

Иначе влага может стать причиной подмывания фундамента. Трамбовка подушки — ответственная работа. Ее качество определяют показатели горизонтальности и ровности каждого укладываемого слоя. Пренебрежение этими параметрами сводит все старания к нулю.

Некоторые специалисты и опытные строители выкладывают дно котлована под щебневую подложку водонепроницаемыми материала. Это приводит к удорожанию подушки, но во многих случаях оправдано тем, что исключает вероятность смешивания грунта и песка.

Устройство подушки фундамента.

Прежде чем приступить к строительству, на очищенном и размеченном участке выкапывают траншеи для ленточной основы или котлован для монолитной. Удаляется весь сыпучий грунт и выравнивается дно траншеи. Затем формируют прослойку под фундамент из щебня. песка, гравия или бетона.

Подушка под ленточный фундамент из песка.

Схема устройства песчаной подушки. Схема устройства песчаной подушки под ленточный фундамент.

Для создания прослойки песчаной под основание потребуется:

1. Песок с крупным или средним зерном без разных включений (особенно глинистых).
2. Геотекстиль или рубероид – послужит барьером от подземных вод.
3. Уровень, колышки и веревка.
4. Виброплита или самодельная трамбовка.

Перед началом устройства прослойки со дна траншеи удаляют весь сыпучий грунт. На ее дно укладывают геотекстиль или рубероид внахлест (10 см). Эти материалы предотвратят смешивание песка с грунтом. Также при засыпке важным моментом является соблюдение линии горизонта. Для этого с помощью колышков и веревки устанавливают нужный уровень.

Поверх уложенного материала насыпают песок.

Засыпку осуществляют небольшими порциями и смачивают водой.

Затем каждый слой уплотняют с использованием виброплиты. Утрамбовку проводят до того момента, пока на поверхности не будут оставаться следы. Каждый слой должен составлять высоту приблизительно в 10 см.

Формируя подушку фундамента. обычно ее высота находится в норме 20-30 см. Для расчета максимально допустимой высоты нужно ширину ленты увеличить втрое. Созданная прослойка должна напоминать в своем сечении трапецию. Самая узкая ее часть должна располагаться внизу (желателен угол наклона в 30 градусов).

Организация этого варианта прослойки под ленточный фундамент актуальна:

1. Если требуется выравнивание дна траншеи или котлована.
2. Если требуется провести замену грунта с сильным пучением на песок.

Подушка из щебня.

Для обустройства под ленточный фундамент подушки из щебня необходим следующий материал:

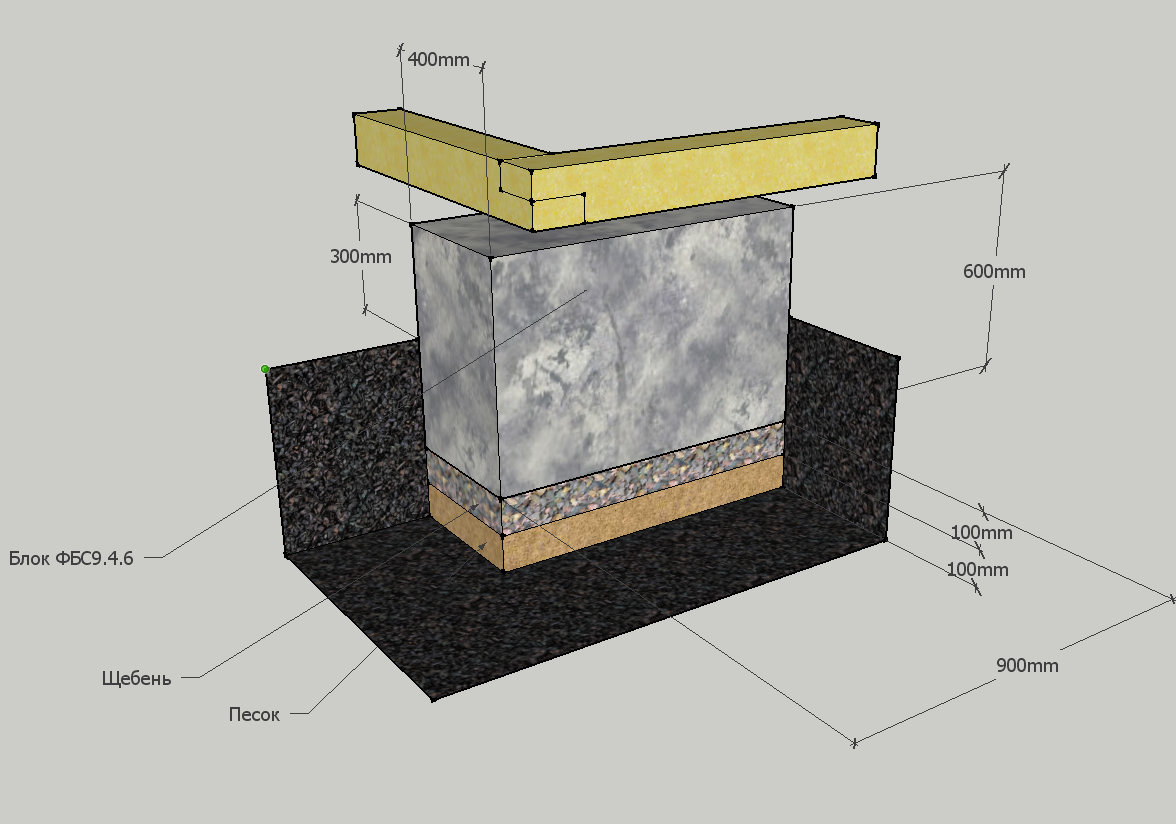

Подушка под фундамент разрез.

Устройство бутобетонного фундамента.

1. Песок речной с крупным зерном.
2. Щебень или гравий размером в 20-40 мм.

Формирование щебневой основы начинается с насыпи слоя песка. Его толщина составляет 10-15 см. Полученный слой обязательно смачивают и проводят процесс утрамбовки с использованием тех же приспособлений, что и в предыдущем варианте.

На уплотненный слой насыпают щебень толщиной около 20 см. В общей сложности высота щебня и песка должна составить 30-40 см. Щебень подвергают трамбовке. В итоге щебень должен строго лежать в горизонтальной плоскости. Ширина прослойки равна ширине планируемой ленты основы с добавлением на одну и вторую стороны по 15-20 см.

Такой несложный вариант основы под ленточный фундамент выдержит нагрузку от сооружения в несколько этажей.

Подушка под фундамент бетонная.

Этот вариант устройства является более дорогим, но и оправданным. При правильном формировании фундамент с подушкой из бетона станет прочной основой для будущего сооружения. Для ее строительства понадобится:

1. Бетон.
2. Щебень или гравий.
3. Доски.
4. Виброплита или самодельная трамбовка.
5. Прутья металлические.

Для начала на дно выровненной траншеи под ленточный фундамент укладывают щебень высотой в 10 см. Проводят его трамбовку при помощи самодельного устройства или виброплиты. Затем на щебневой подложке монтируется опалубка из досок. Ее высота должна равняться высоте будущей подушки (до 30 см). Ширину прослойки составляет ширина фундамента плюс по 15 см с двух его сторон.

Для повышения прочности проводят армирование (укрепление) подушки с использованием прутьев металлических в диаметре 8-12 мм. Из материала для армирования создают каркас путем сварки или связки элементов конструкции между собой.

В опалубку с металлическим каркасом осуществляется заливка бетона. Марка этого материала будет зависеть от веса будущего сооружения. После процесса заливки бетон утрамбовывается с использованием вибратора глубинного. В подготовленное основание для дальнейшей сцепки бетонной подошвы с фундаментом вставляют прутья длиной в 40-60 см. Они должны выглядывать над поверхностью на половину своей длины.

При формировании бетонной подготовки для сооружения более легкой конструкции щебень можно заменить песком. Формируют слой в 10 см и поливают водой для уплотнения. Следующие манипуляции идентичны вышеописанному варианту устройства.

Каждый вид подушки имеет право на существование. Несмотря на то что формирование основы под фундамент можно осуществить из разных материалов, при правильно выполненном процессе любой из вышеописанных вариантов будет надежной опорой будущему сооружению.

Последовательная схема монтажных работ

Бетонный тип основания является одним из самых востребованных на сегодняшний день — это объясняется его прочностью, долговечностью, а также легкостью монтажных работ

Устройство возводится путем последовательности строительных процессов, которые выполняются в такой очередности:

• Производим разметку площадки. Стоит учесть, что согласно СНиП она должна соответствовать проекту здания.
• Выполняем выравнивание территории;
• Создаем слой из щебня не больше 10 см;
• Утрамбовываем подушку с помощью вибрационной плиты;
• Монтируем опалубку по разметкам;

• Для повышения прочности подушки можно выполнить установку арматуры с сечением больше 8 мм;
• Бетон также можно утрамбовать с помощью вибрационной плиты;
• Габариты территории подготовки из бетона обычно на 15 см больше со всех сторон, чем размеры фундаментной ленты или плиты;
• После того, как вы выполнили заливку, нужно установить прутья арматуры вертикально, что обеспечит связь с фундаментом;

Бетонный тип основания является одним из самых востребованных на сегодняшний день — это объясняется его прочностью, долговечностью, а также легкостью монтажных работ. Строительными нормативами в обязательном порядке предусмотрена подготовка фундамента. В нашей статье мы выяснили, что бетонная конструкция является самым оптимальным вариантом.

Руководство как соорудить подушку под фундамент

Одним из самых важных строительным элементов при возведении зданий является фундамент.

И при его проектировании важное значение имеет устройство подушки под фундамент, благодаря которой основание здания приобретает устойчивое положение и дает гарантию прочности и надежности возведенных стен сооружения. На снимке схема фундамента на песчаной подушке. На снимке схема фундамента на песчаной подушке

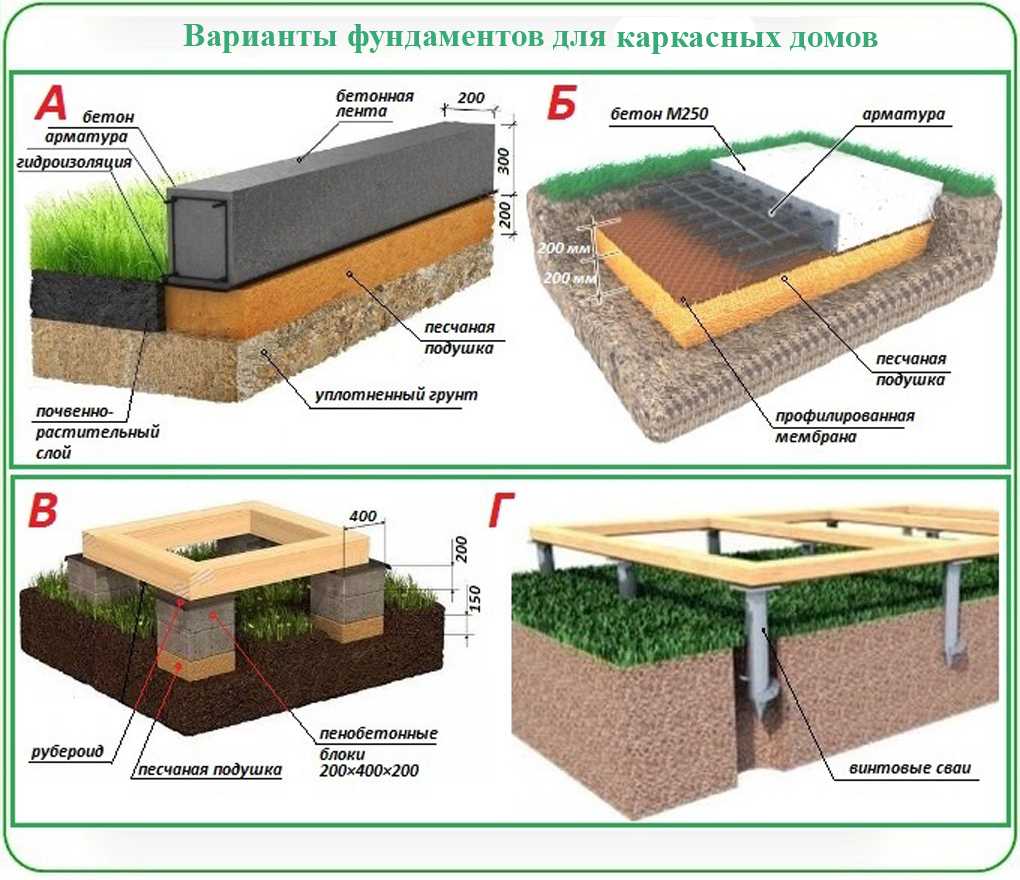

На снимке схема фундамента на песчаной подушке

Технические характеристики

Наиболее часто используемые подушки делают из песка. Как правило, они необходимы в тех случаях, если фундамент устанавливается на слабые грунты, у которых низкий расчет сопротивления, и они не в состоянии быть хорошей опорой и основанием для фундамента. Песчаные подушки под фундамент обладают рядом достоинств:

При помощи песка заменяется проблемный грунт непосредственно под самим фундаментом; Даже тонкий слой песка способен выровнять дно выкопанного под фундамент котлована или траншеи

Данный момент имеет важное значение для проведения дальнейших работ. Подушка из песка отлично противостоит сжатию и благодаря этому свойству служит прекрасным посредником между основанием из грунта и самим фундаментом

Песчаная подушка снижает нагрузку и давление на грунт, лежащий ниже под котлованом, а также защищает железобетонный фундамент от излишней влаги

Кроме этого, препятствует просадке здания.

Для того чтобы определить необходимые размеры песчаной подушки, следует спроектировать сам фундамент. Так толщина подушки определяется исходя из характеристик конкретного фундамента. Средняя толщина, как правило, составляет от 10 до 20 см.

Если песчаная подушка рассчитывается под ленточный фундамент, то максим толщина должна быть равна ширине ленты, умноженной на три. Для расчета ширины песчаной подушки используется ширина основания фундамента с добавлением расширения в верхней части подушки на 20-25 см.

Руководство по устройству свайных фундаментов здесь: -fundamenta/svajnyj/ .

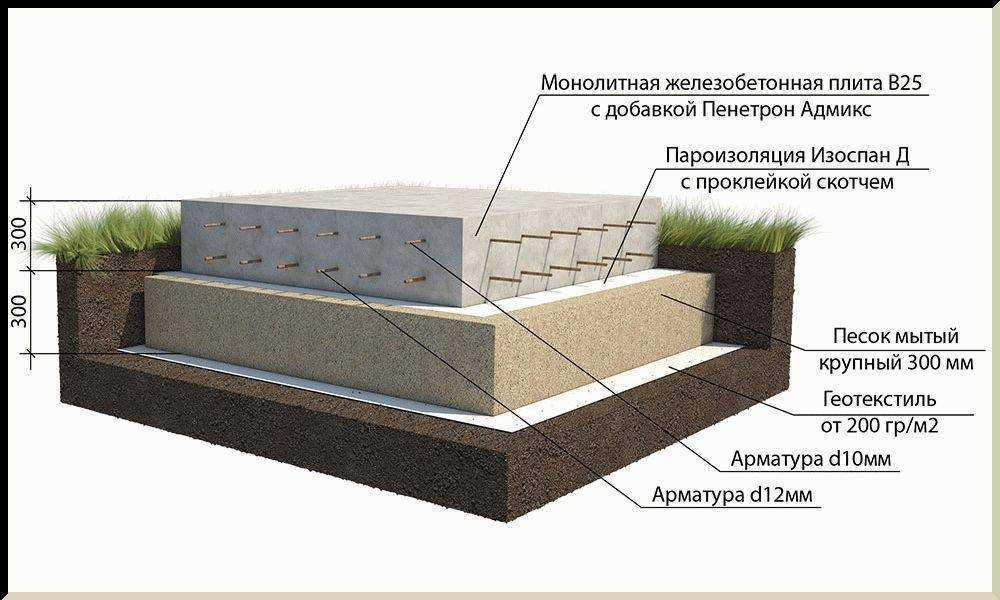

Толщина подушки под плитный фундамента в среднем составляет 0,5 метра. Для такого фундамента подушка состоит не только из песка, здесь добавляется щебень. Соответственно, на дно под фундамент сначала насыпается щебень слоем толщиной около 20 см, и далее сверху 30 см песка.

Эти данные ориентировочные, толщина подушки может меняться в зависимости от характеристик имеющегося грунта и от веса самого здания.

Если планируется строить небольшой деревянный дом, который мало весит, то будет достаточно подушки толщиной в 15 см, а для тяжелых кирпичных и многоэтажных домой как раз будет необходим слой песка с щебнем в 50 см.

Щебень необходим для компенсации пучинистости грунта, а также его низкой плотности. Кроме этого, щебень является прекрасным дренажным инструментом, который необходим на глинистых почвах, где уровень грунтовых вод достаточно высок.

Щебень для подушки должен использоваться средних фракций для достижения максимальных полезных качеств. Песок же наоборот необходимо использовать только крупных фракций, в противном случае ухудшится сопротивление сжатию и фундамент может сильно осесть.

Существует несколько видов подушек под фундамент:

Устройство и расчет

Для правильного расчета песчаной подушки сначала рассчитываются объемы необходимого материала. Читайте руководство как сделать фундамент для теплицы. Берем площадь будущей постройки и умножаем на проектную толщину песчаной подушки.

Для примера можно взять постройку, ширина которой составляет 6 метров, а длина – 8 метров, а средняя толщина подушки равна 20 см. Соответственно нам потребуется: 6*8*0,2 = 9,6 кубических метров песка.

Но нам еще необходимо учесть плотность материала, которая уменьшится при утрамбовке, соответственно лучше полученную цифру увеличить на процентов 15 (9,6*1,15 = 11 куб. м). В результате мы имеем необходимый объем материала для устройства подушки под фундамент.

Как сделать?

Сооружение песчаной подушки достаточно просто выполнить:

• подготовка подушки под фундамент заключается в определении типа грунта и уровня грунтовых вод. Если грунтовые воды расположены высоко, соответственно делается предварительно дренаж;
• затем выкапывается котлован либо траншея;
• на дно слоями насыпается песок средней фракции, здесь же производится заливка подушки. Насыпая каждый слой, песок необходимо хорошо выровнять и утрамбовывать при помощи воды и виброплиты;
• армирования подушки производится в том случае, если подушка планируется бетонная монолитная. Чаще всего такая подушка используется при ленточном фундаменте и армируется ее подошва с помощью металлических сеток.

Смотрите на видео рекомендации по устройству песчаной подушки фундамента:

Обустройство подушки из бетона

Бетонная подушка под основание дома по сравнению с песочной и щебёночной насыпью отличается повышенной несущей способностью, но потребует значительных финансовых затрат.

Бетонная подушка обустраивается особым образом:

1. В земле выкапывают яму. Площадку внизу неё выравнивают и засыпают щебнем, в результате чего на дне котлована образуется слой толщиной 10 см. Полученный пласт материала прессуют виброплитой и застилают полиэтиленовой плёнкой, которая не позволит потечь бетонной смеси.

2. В яме из сколоченных друг с другом досок сооружают опалубку, вдоль которой кладут арматуру — сетку с ячейками в 20 см, сделанную из металлических прутьев диаметром 8 мм. Высота вспомогательной деревянной конструкции должна совпадать с толщиной бетонной подушки, которая не может быть больше 30 см.

3. Котлован заполняют жидким бетоном марки М100 или М150. Затем это строительное сырьё прессуют глубинным вибратором.

Видео: этапы создания бетонной подушки

Итак, в местах, где земля относительно устойчива, создают подушку из песка. А в зонах, где грунт сильно промерзает, а подземные воды протекают близко от поверхности почвы, обустраивают подушку из щебня или бетона. Укладка определённого строительного материала под основание дома в соответствии с требованиями гарантирует, что здание простоит долгие годы.

По образованию — филолог, пишу тексты более 5 лет.

Для возведения фундамента существует масса учебников, видеоуроков и пошаговых инструкций.

И ещё масса рекомендаций от специалистов, которые с телевизионных экранов вещают о том, как правильно вырыть траншею под фундамент, и почему лучше использовать бетон именно их компании.

Но почему-то крайне редко затрагивается тема правильной организации песчаной подушки при возведении основания конструкции.

Мы решили восполнить этот пробел и рассказать вам, для чего она нужна и в каких случаях ею можно пренебречь. Коснемся темы изготовления подушки для разных типов фундамента, и материалов для этого.

Технология укладки

Рассмотрим порядок действий при создании подушки под ленточный фундамент. Для большей информативности следует обратиться к ленточному фундаменту под массивный двухэтажный коттедж из штучных материалов (кирпича).

Его вес достаточно велик, чтобы использовать гравийную подушку.

Необходимо выполнить следующие этапы работ:

Песчаная засыпка

Это самый нижний слой, обеспечивающий горизонталь и ровную поверхность. Он имеет толщину 15-20 см, засыпается и выравнивается по горизонтали. Производится тщательная трамбовка с поливом водой до появления максимальной плотности.

Распространенным методом контроля качества уплотнения песка является ходьба по поверхности засыпки — если следов не остается, работа выполнена качественно. Некоторые источники предлагают под песчаную засыпку укладывать слой бутового камня.

Рекомендация сомнительная, так как песок заполняет промежутки между крупными обломками и сложнее трамбуется, что впоследствии проявится в виде увеличенной осадки фундамента.

Засыпка щебня

Укладка материала производится послойно, минимальная толщина засыпки составляет 25 см. При укладке материал тщательно выравнивается по горизонтали и трамбуется с увлажнением и использованием строительной виброплиты.

Наличие песка в массе щебня позволяет получить более плотный слой, допускающий качественную трамбовку. Основная задача — постоянный контроль горизонтали поверхности слоя засыпки. Если не проверять состояние и уровень, то можно получить волнистый слой с заметным уклоном, что недопустимо.

ОБРАТИТЕ ВНИМАНИЕ!

Проверка производится строительным или лазерным уровнем с немедленным исправлением обнаруженных перекосов или неровностей.

Выравнивающий слой

После окончания укладки и трамбовки слоя ПГС производится повторная засыпка относительно тонкого (около 5 см) слоя песка. Он выполняет функции выравнивания и «запечатывает» поверхность слоя щебня, образуя плотную и гладкую поверхность для укладки геотекстиля.

Этот материал необходим для исключения утечек воды при заливке подбетонки (если она планируется), либо при заливке основной ленты. Материал укладывается на уплотненный выравнивающий слой с заходом на стены траншеи, чтобы залитый бетон оказался в ложбине и вода из него не уходила в грунт.

При заливке основной ленты слой геотекстиля служит дополнительной защитой от утечек на случай, если арматурный каркас порвет гидроизоляционную пленку.

Требования к работам

Стоит учитывать не только основные качества и характеристики грунта, но и условия, при которых производятся строительные работы:

• Наиболее благоприятный период проведения установки – теплое весенне-летнее время.
• Качество строительных материалов должно быть высоким. Они не должны быть влажными или замороженными.
• Недопустимо содержание снега и льда на поверхности.
• Перед проведением работ и после них поверхность котлована обязательно должна укрываться слоем мешковины в холодный период.
• Поверхность должна быть защищена от влияния влаги. Так, в промежутках между работами, а также после их завершения ее укрывают слоем полиэтиленовой пленки.
• Необходимо следить за качественным проведением всех этапов строительства.

Нужна ли?

На самом деле она является обязательным элементом ленточного фундамента, т.к.:

1. Обеспечивает равномерное распределение воздействия от постройки почве.
2. Предотвращает проседание фундамента.
3. Выступает дополнительным барьером между основанием здания и грунтовыми водами.

Нужна ли песчаная подушка под, к примеру, ленточный фундамент на глине? Песчаная или щебневая подушка нужна при строительстве любого объекта, независимо от:

• качества грунта,
• габаритов постройки,
• глубины фундамента,
• других факторов.

Обычно подушку обустраивают из песка. При выравнивании дна траншеи тоже используется песок, но это не подушка, а просто вспомогательный слой в 2-3 сантиметра. Кроме песка при насыпи используется щебень или бетонный раствор.

Песчаные подушки наиболее экономичны. Их применяют при бюджетном строительстве небольших зданий. Закупать нужно крупнозернистый песок, иначе подоснова получится не достаточно жесткой.

Насыпать песок необходимо послойно, тщательно утрамбовывая каждый слой 10 см с применением воды. Песчаные насыпи делают высотой от 20 до 40 см. Поверхность должна быть идеально выровнена.

Под дом на слабом грунте подушка из одного песка может оказаться неэффективной. К нему добавляют щебень, который делает основу устойчивой к усадкам.

Смешанное основание крепче, выносливее, лучше защищает от влаги. При строительстве частных коттеджей рекомендуется применять такие комбинированные подушки.

Другой вариант – вместо наливного слоя бетона укладываются готовые бетонные плиты. Бетонная подоснова довольно затратная. Применяется в малоэтажном строительстве редко. Но в некоторых случаях становится единственным способом обустройства основания.

Устройство и материалы

Строительные материалы, которые можно использовать для обустройства фундаментной подушки:

• чистый крупнофракционный песок без содержания компонентов глины;
• песок, смешанный со щебенкой;
• гальку;
• бетон, железобетон.

Необходимые материалы для обустройства подушки.

На слабых грунтах для основы сооружения обустраивается песчано-гравийная подушка.

Пропорция компонентов подсыпки:

• крупнофракционный песок — 6 частей;
• щебень — 4 части.

Такие подушки не требуют дополнительного увлажнения с трамбовкой, бетонная ленточная основа подходит для возведения легких частных домов с одним этажом.

Песчано-щебневые (гравийные) подсыпки в сравнении с песчаными подушками дают меньшую просадку. При возведении массивных загородных домов из тяжелых блочных стройматериалов необходимо делать послойную трамбовку.

Устройство

Для выполнения подсыпки предварительно вырывается канава. Песок в нее засыпается слоями толщиной не более 0,2 м, каждый из них утрамбовывается отдельно.

Чтобы равномерно осуществлять трамбовку материала, рекомендуется воспользоваться катком. В частном строительстве часто трамбовочным инструментом является кусок бревна с вмонтированными в него ручками.

Если монтажные работы осуществляются на слабом грунте, тогда в канаву засыпается уже увлажненный песок, из которого предварительно были вымыты глинистые компоненты.

Высота, толщина и гидроизоляция

При выполнении подсыпки для монолитной бетонной ленты в зависимости от характеристик земельного участка высота подсыпки может составлять до 0,6 м, а для грунтов, которые подвергаются зимой сильному пучению, до 0,8 м. Ширина подушки делается до 3 м, но она должна быть шире фундаментного основания на 0,1-0,15 м с каждой стороны.

Часто для монтажа фундамента выполняется бетонная подготовка, что обуславливается свойствами почвы.

Этот вариант имеет свои достоинства:

• на забетонированной плоскости легче выполнить армирование в холодный период года и смонтировать опалубочную конструкцию;
• такая плоскость позволяет сделать армирование бетонной конструкции с повышенными показателями жесткости.

Подсыпка под бетонное основание выполняется после установления периметра будущего здания. Затем осуществляется бетонная подготовка с использованием цемента низкой марки.

Устройство ленты фундамента.

Габариты готовой фундаментной конструкции, независимо от выбранного варианта засыпки, должны соответствовать проектным параметрам в горизонтальной плоскости. При рытье канавы сразу учитываются размеры подушки и самой железобетонной основы.

При использовании бетонной подготовки толщина слоя делается в два раза меньше. Если песчано-гравийная подсыпка выполняется на 5-7 см, то заливка бетона осуществляется на 3-4 см. Но необходимо понимать, что чем больше будет толщина подушки, тем лучше бетонное основание будет защищено от процесса пучения.

Для этого на дне канавы делают слой гидроизоляции, в качестве которой используются рулонные материалы. На поверхности готового фундамента также выполняется гидроизоляция, чтобы предупредить попадание влаги из бетона.

Какая толщина должна быть для различных материалов

Толщина слоя засыпки, рекомендуемая при строительстве ленточного фундамента, зависит от внешних факторов. В расчет принимаются параметры постройки (вес, размеры) и свойства грунта (состав, уровень грунтовых вод, величина морозного пучения). Определение параметров подушки производится при расчете фундамента, это сложная инженерная задача, доступная только подготовленным и грамотным специалистам.

При использовании песчаной засыпки, наиболее распространенная толщина слоя находится в диапазоне 25-60 см. Верхним пределом толщины слоя принята трехкратная ширина ленты, но до таких значений обычно никогда не доходит.

Материал укладывают послойно, по 20 см и тщательно уплотняют. Для увеличения плотности трамбовки подушку смачивают водой.

Подушка из щебня может состоять из разных видов материала:

• Известняковый.
• Гравийный.
• Гранитный щебень.

Наиболее востребованная фракция — 20-40 мм. Минимальная толщина слоя — 25 см. Укладывается на песчаный подготовительный слой 15-20 см, что необходимо учитывать при расчете глубины траншеи.

Песок увлажняется и тщательно трамбуется, после чего производится укладка щебня с увлажнением и трамбовкой.

Все работы выполняются с максимальной тщательностью.

Плотность слоя подсыпки согласно СНиП должна составлять не менее 1,6 т/м3, что требует использования строительной техники (или, как минимум, усердной работы ручной трамбовкой или катком).

Что такое подушка под фундамент и ее основные функции?

Подушка под фундамент – это своеобразная прослойка из песка, песчано-гравийной смеси или щебня, которой заменяется определенный объем природного грунта, по каким-либо характеристикам не подходящий для проведения дальнейшего строительства.

Основные функции, которые призвана выполнять подушка ленточного фундамента:

• выравнивающая. Разнообразные сыпучие строительные материалы засыпаются на дно траншеи под фундамент с целью выравнивания его неровностей, что повышает качество закладки основания под здание;
• отводящая. Подушка, независимо от ее конструкционного материала, способна своевременно отводить грунтовые или дождевые воды от основы дома, тем самым препятствуя вспучиванию почвы, а следовательно благотворно влияя на устойчивость строения;
• распределяющая. Подушка способствует более равномерному распределению нагрузок между фундаментом дома и нижележащими грунтами.

Подушка для ленточного фундамента делается из песка, песчано-гравийной смеси, щебня или определенных марок бетона. Какой именно материал использовать зависит от финансовых возможностей владельца будущего сооружения, характеристик грунта под зданием и уровня пролегания грунтовых вод.

Особенности технологии организации подушки под фундамент

Основными критериями, которыми руководствуются при выборе конструкционного материала для создания подушки под фундамент, является несущая способность грунта, ширина самого фундамента и вес будущего здания. Так, песчаная подушка является самым распространенным вариантом прослойки под основу дома на устойчивых грунтах с низким уровнем пролегания подземных вод. Песчаная подушка под ленточный фундамент при закладке в траншею подлежит послойной трамбовке. Это предотвратит ее дальнейшее осыпание и проседание. Согласно ВСН 29-85, использоваться песок можно только крупно- или среднефракционный, материал мелкой фракции не годится для пушки под фундамент, так как быстро заиливается. Итак, песок засыпается слоями по 20 см и уплотняется площадочным вибратором до плотности 1,6 т на м куб. Специалисты указывают на то, что подручными средствами подобной плотности не добиться, а потому на покупке или аренде спецтехники не стоит экономить.

Песчаная подушка под ленточный фундамент, видео организации которой от профессионалов строительного дела существенно поможет новичкам в данном вопросе, иногда укладывается из мокрого песка. При этом конструкционный материал увлажняется непосредственно в траншее под фундамент и последовательно утрамбовывается. Относительно данной методики у специалистов сложилось свое мнение и по их словам она приносит больше вреда, чем пользы, так как грунтовое основание, увлажняясь вместе с песком, размывается.

Кроме хорошо запрессованной песчаной прослойки, возможно использование либо песчано-гравийного, либо песчано-щебеночного материала, либо укладывается бетонная подушка для ленточного фундамента. Смесь песка и щебня или гравия должна иметь следующий количественный состав: 40% крупнофракционного песка и 60% либо щебня с фракцией 20-40, либо гравия тех же размеров. Такая подложка не подлежит трамбовки. Она без усадки выносит вес одноэтажного кирпичного дома, каркасного или деревянного строения. Если предполагается капитальное строительство, то бесполезно увеличивать параметры подушки ленточного фундамента. Размеры в данном случае не играют роли, изменяется ее конструкционный материал, то есть в качестве подложки используется бетон.

Размеры подсыпки под основание здания определяются следующим образом:

• независимо от того, из чего состоит подсыпка под основу здания, толщина подушки под ленточный фундамент должна быть в три раза больше, чем площадь нижней части основания под сооружение;
• ширина подушки ленточного фундамента в различной методической литературе просчитывается по-разному, но в большинстве случаем данный показатель зависит от устойчивости грунта. Она определяется после геодезической разведки местности. Так, на песчаных землях толщина подушки самая минимальная до 50 см-60 см. Подсыпка должна уходить вглубь как минимум на 80 см, если под домом суглинки или супесь.

Нужно помнить о том, если под домом предполагается подвальное помещение, но подушка под ним должна быть одного размера с подсыпкой непосредственно под фундаментом.

Проведение дополнительной трамбовки

Песок добавляется до тех пор, пока не закроет весь гравий. Затем все это хорошо заливают водой и ждут пока вода не уйдет, а вместе с ней и песок с поверхности, который заполнит все пустое пространство в бутовом и гравийном слое. Очень часто песок уходит весь, и тогда процедура повторяется, добавляется песок, вода. Все это проделывается неоднократно, так как песок после полива должен остаться на месте.

После этого вся толща песка должна быть дополнительно утрамбована. Чаще используется виброплита, но можно обойтись и подручными средствами, которые имеют очень простую конструкцию. Это прут, снабженный с одной стороны ручками для поднятия, с другой стороны у него утяжеленная стальная плита. После того как трамбовка произведена, следует сделать в работе перерыв, снова залить водой площадку, дать ей время выстояться.

Некоторые мастера считают, что перед тем, как укладывать булыжник, желательно уложить слой глины, его высота 10 см, и также утрамбовать его. Таким образом создается дополнительная гидроизоляция. Проведя эти работы, вы можете считать, что подушка для ленточного фундамента завершена. Можно поставить опалубку, начать армирование будущего фундамента.

Бетонная подготовка под фундамент: строительные нормы и правила подбетонки

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона

Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Нормативные требования

В нормативных документах приведены достаточно четкие рекомендации по технологии устройства песчаной подушки. Чтобы правильно выполнить работы стоит учесть следующие требования:

Согласно п. 3.3 ВСН 29-85 для изготовления подготовки может использоваться средний или крупный песок, смесь из песка и гравия, щебень, шлак или любой другой непучинистый материал с дисперсностью меньше 1,0. Не рекомендуется применение щебня или гравия без песка. Это обосновано тем, что крупные частицы со временем под действием нагрузки от дома могут утапливаться в грунт основания, что приводит к усадке фундамента

С осторожностью стоит применять шлак, в зависимости от происхождения он может быть опасен для здоровья или обладать низкой прочностью.

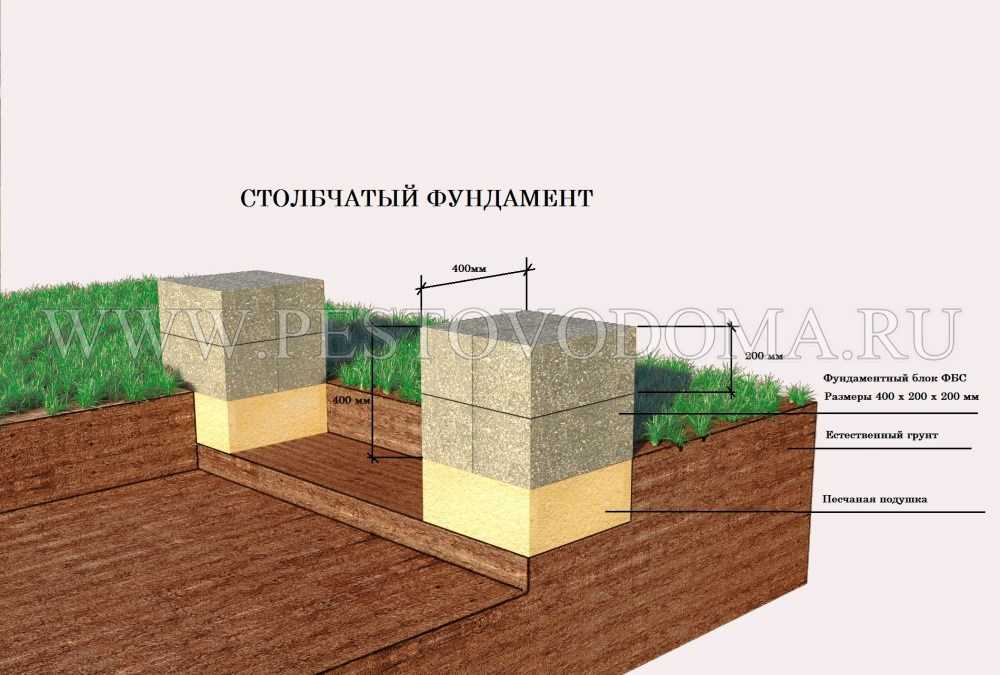

Толщина подушки из песка назначается согласно таблице 5 четвертого раздела ВСН 29-85. Толщина слоя колеблется от 1 до 3 значений ширины фундамента (актуально для столбов и лент).
Пункт 3.4 ВСН 29-85 предусматривает обязательные мероприятия для предотвращения заиливания песка

Для этого чаще всего на грунт основания укладывают геотекстиль, по которому насыпают песок.
Пункт 8.7 СП 50-101-2004 приводит требования, какой материал для подушки выбрать при низкой прочности основания. В этом случае подойдет только песчано-гравийная смесь или гравий (ранее сказано, почему его использование не рекомендуется).

Использование щебня для изготовления подушки

Очень сложно представить хотя бы одну стройку, которая бы обошлась без щебня. Этот строительный материал очень сложно заменить чем – то другим. Его получают путем дробления горных камней, валунов, гравия.

Щебень бывает разных типов:

1. Гравийный — обладает высокой прочностью, заниженным радиационным фоном. Его получают путем просеивания горных пород, дроблением камней на специализированном оборудовании. Обладает невысокой стоимостью.
2. Гранитный – высокопрочный тип, применяется преимущественно в гражданском строительстве, легок в обработке и выдерживает серьезные нагрузки. Получают его при помощи обработки натурального гранита, который добывается путем взрывания скальных пород. Он идеален при производстве железобетонных блоков, заливании фундамента. Но у него имеется незначительный недостаток, он накапливает в себе радиацию. Конечно же, накопления не значительны и совершенно не опасны для человеческого здоровья.
3. Известняковый – самый дешевый тип щебня. Обладает более низкими качественными характеристиками по сравнению с двумя предыдущими типами. Получают его из известняковых пород, устойчив к низким температурам.

Особенности монтажа

При монтаже фундаментных подушек ЕНИР необходимо учитывать некоторые моменты:

Перед укладкой следует провести выравнивание с применением строительного уровня

Это позволит избежать необходимости в выравнивании фундамента.
Лучше использовать плиты одной марки, особенно, при возведении капитальных стен строительного объекта.
Важно проводить установку с перевязкой. Это нужно делать так, чтобы вертикальные швы рядов не находились рядом

Чтобы добиться этого, используют блоки разной длины.

ЖБ панельный дом на фундаментных подушках устанавливается, если используется ленточная основа для дома. При этом элементы определенного объема – фундаментные блоки.

При этом в ГОСТ указано, что устанавливать ФЛ лучше точно такие же, как и строительные блоки. Процедура состоит из таких шагов:

1. Будущий участок готовят к возведению на нем дома и вырывают траншею.
2. Всю поверхность вырытого отверстия выравнивают, а с помощью специального оборудования уплотняют нижнюю плоскость.
3. Помещают песок, а сверху него щебень и тщательно утрамбовывают.
4. После выполнения расчетов ФЛ и их размеров, плиты и блоки привозят на строительный объект.
5. Плиты монтируют с помощью строительного крана, так как вручную их поднять невозможно.
6. После выполнения сборки проводят армирование блоков.
7. После того, как кладут фундаментные подушки для ФБС, выполняют их перевязку.
8. Устилают поверхность гидроизолирующими материалами, чтобы избежать проникновения влаги и выполняют обратную засыпку.
