Вакуумный пылесос для бассейна своими руками

Пошаговая инструкция изготовления

Для выполнения работы необходимо подобрать корпус, врезать в него штуцеры, установить внутренние элементы, подготовить фильтрующий элемент и устройства, обеспечивающие работу конструкции. Затем следует обвязать систему и подключить ее к бассейну.

Полипропиленовая бочка

Шаг 1. Подбираем корпус

Выбор камеры фильтра определяется условиями его эксплуатации – это должна быть стойкая к агрессивным воздействиям герметичная емкость выдерживающая давление, развиваемое насосным оборудованием.

Подходят часто имеющиеся в загородных домах шестидесяти литровые полипропиленовые бочки или другие пластиковые емкости. Надежен в эксплуатации прочный расширительный бак с мембраной. Ее следует удалить и получится аналог промышленного оборудования.

Шаг 2. Монтируем штуцеры и внутренние элементы

Фильтр грубой очистки

Для обеспечения перекачки очищенной и поступления в фильтр загрязненной жидкости в его корпус или крышку врезаются штуцера. Стыки тщательно промазываются водонепроницаемыми составами.

К входному штуцеру присоединяется фильтрующее устройство, задерживающее крупные фракции загрязнений, например, обтянутый капроновыми колготками конусообразный обрезок бутылки из пластика.

Помимо улавливания крупного мусора такой фильтр грубой очистки предотвращает образование направленной струи, выкапывающей воронки в толще песка.

Мнение эксперта Куликов Владимир Сергеевич

Дренажная камера, присоединенная к выходному патрубку, изготовляется из обрезанной по нужному размеру пластиковой трубы с проделанными в ней отверстиями. Снаружи она обтягивается сеткой с мелкими ячейками, не пропускающими гранулы песчаного наполнителя. Можно также использовать готовый картридж цилиндрической формы, применяемый для фильтрации воды для питья.

Шаг 3. Подготавливаем песчаный наполнитель

Имеющейся в продаже специальный кварцевый песок не требует подготовки для использования в фильтре. В нем нет патогенной микрофлоры, частицы наполнителя измельчены до оптимального размера. Неподготовленный кварцевый песок просеивается через сито, задерживающее фракции крупнее полутора миллиметров в диаметре.

Затем отсортированный наполнитель промывается. Обыкновенный песок использовать не рекомендуется. Слишком мелкий склонен к образованию комков, слишком крупный не будет очищать воду должным образом.

Установка манометра позволить контролировать давление и избежать ненужных поломок

Шаг 4. Устанавливаем устройства, обеспечивающие корректную работу

При установке нагнетательного насосного оборудования для контроля развиваемого давления необходимо использовать манометр. Установка предохранительного клапана, через который стравливаются излишки жидкости при критическом повышении давления в системе, поможет избежать повреждения корпуса.

Следует также предусмотреть возможность отвода выделяющегося из воды воздуха через отдельный патрубок с запорным краном.

Шаг 5. Обвязываем и подключаем к бассейну фильтрующую систему

Насос должен быть мощный и надёжный

Изготовленный песчаный фильтр обвязывается трубопроводной разводкой с расположенными в соответствующих местах запорными элементами и фитингами. Разводка труб должна обеспечивать возможность циркуляции жидкости через толщу песка как сверху вниз в режиме фильтрации, так и в обратном направлении для промывки наполнителя.

Производительность насосного оборудование подбирается из расчета полной перекачки через фильтр всего объема воды в бассейне за 6 часов. Сокращение этого времени приведет к необходимости частой замены наполнителя. Подключение фильтрующей системы к бассейну выполняется с помощью присоединения к приемному и выходному патрубкам шлангов, подающих загрязненную воду из бассейна и отводящих в резервуар очищенную жидкость.

В заключение отметим, что качественно сделанный песчаный фильтр при соблюдении правил эксплуатации и своевременном техническом обслуживании будет работать без потери технических характеристик длительное время. Стоимость самостоятельно изготовленного устройства значительно ниже промышленного экземпляра.

• Поверхностные насосы для скважин. Обзор и критерии выбора
• Насосная станция для дачи. Как выбрать? Обзор моделей
• Дровокол своими руками. Виды устройств и инструкции
• Система автоматического полива газона. Монтаж и устройство своими руками

Плюсы и минусы самодельного водяного устройства

Из плюсов можно перечислить то, что:

1. Такая конструкция не требует больших затрат.
2. Можно сделать любую модель подходящего размера.
3. Чаще всего механизм изготавливается из подручных материалов.
4. Конструкция экономит время.
5. Аккуратно очищаются дно и стенки.

Но также можно выделить несколько незначительных минусов:

1. Часто дома не оказывается всех необходимых материалов, поэтому их приходится искать по разным магазинам.
2. Щетку необходимо обрабатывать напильником или наждачной бумагой, чтобы не повредить бассейн.
3. Не все собранные пылесосы быстро очищают поверхность, можно провозиться целый день с этой проблемой.

Как сделать?

Прежде чем приступить к самостоятельной сборке циркуляционного насоса, важно определиться с выбором типа фильтра: песочный или картриджный. Качество очистки сравнительно одинаковое, разница заключается в фильтрующем материале и сложности сборки

Песочный

Рассмотрим 2 варианта самодельных песочных фильтров.

Из пластиковой бочки

Необходимые материалы и инструменты:

• насос-помпа мощностью 150-300 Вт – этого показателя достаточно для втягивания воды через песок под небольшим давлением;
• пластиковая бочка или другая емкость с крышкой (объем 35-45 л);
• наполнитель на выбор: кварцевый песок (предпочтительнее), уголь, графит;
• шланги;
• фильтр грубой очистки;
• хомуты;
• водозаборник с сеткой мелкой фракции.

Детали для сборки песочного фильтра:

Порядок действий:

1. Пластиковую бочку установить на расстоянии 1-2 м от бассейна. Проделать 2 отверстия – для всасывания грязной и выпуска очищенной воды.
2. Входное отверстие сделать в верхней части бочки, а выходное – ближе ко дну.
3. Опустить на дно резервуара шланг.
4. На конце шланга установить водозаборник с сеткой.
5. Подключить свободный конец к помпе.
6. Засыпать песчаный наполнитель в бочку (оставить 10 см высоты без песка).
7. В верхней части бочки сделать отверстие равное диаметру заборного шланга, подсоединить его к емкости.
8. Между насосом и баком установить фильтр грубой очистки.
9. Подключить к насосной установке шланг, возвращающий воду в бассейн.
10. Все места, где шланги соединяются с отверстиями, должны быть герметизированы.

Для улучшения циркуляции воды рекомендуется располагать входной и выпускной шланг в разных частях бассейна. Подробнее читайте в этой статье.

Как сделать песочный фильтр для бассейна из пластиковой бочки, подскажет видео:

Из алюминиевой фляги

Необходимые материалы и инструменты:

• фляга объемом 30-40 л;
• насос 150-300 Вт;
• песок кварцевый зернистостью 0,9-1,2 мм;
• трубы диаметром 30-40 мм;
• сетка из нержавейки с ячейками до 0,8 мм;
• сварочный аппарат.

Фильтрационная система из алюминиевой фляги:

Последовательность действий:

1. В крышке сделать отверстие, равное диаметру трубы.
2. Вставить трубку, герметично закрепить.
3. Такое же отверстие сделать на дне емкости, вставить трубу для подачи воды.
4. Надежно закрыть крышкой, чтобы не выходила вода из фляги.
5. Подключить трубу к насосу.

Картриджный

Рассмотрим 2 варианта изготовления картриджных фильтров для циркуляционного насоса.

Фильтр из полипропиленовой трубки

Понадобятся следующие материалы и инструменты:

• картридж для фильтрации (оптимальный диаметр 5 см);
• труба из полипропилена длиной 2-3 м и диаметром, соответствующим размеру картриджа (в данном случае 5 см);
• уголок из полипропилена для поворота трубы;
• шпилька резьбовая М12;
• заглушки из пенополистирола;
• кусок пенопласта – размер, соответствующий длине помпы;
• циркуляционный насос.

Последовательность действий:

1. Подсоединить насос-помпу к одному концу трубы.
2. С противоположной стороны установить картридж.
3. Зафиксировать фильтрующий элемент с помощью шпильки. Для этого в повороте и заглушке просверливается отверстие, внутрь него опускается шпилька.
4. Закрепить установленную шпильку гайкой.
5. Герметично закрыть оба конца трубки – внутрь прибора не должен попадать воздух и вода, иначе он утонет.
6. Для герметизации использовать заглушки.
7. Проверить и зафиксировать все элементы системы.
8. Чтобы фильтр удерживался на поверхности воды, прикрепить к нему отрезок пенопласта.

При применении двух и более картриджей, они последовательно устанавливаются в трубу и закрываются уголком с заглушкой так же, как описано выше.

Как сделать картриджный фильтр из пластиковой трубы, подскажет видео:

Из пластмассового контейнера для еды

Для изготовления понадобятся:

• контейнер для еды с крышкой (бокс);
• трубки из полипропилена;
• паяльник для пластика;
• синтепон – наполнитель.

Сборка картриджного фильтра из контейнера:

Порядок действий:

1. Сделать 2 отверстия в крышке бокса (диаметр равен диаметру трубы). Одно отверстие сбоку, второе – вверху.
2. Подсоединить два отрезка трубы к контейнеру, прочно закрепить.
3. Наполнить фильтр синтепоном.
4. Закрыть крышкой.
5. Подключить к насосу с помпой.

Как сделать картриджный фильтр из пластикового контейнера для еды, подскажет видео:

Как сделать картриджный фильтр для бассейна из синтепона, читайте в этой статье.

Как правильно пользоваться пылесосом для бассейна

Проще всего осуществлять уборку роботами. Пылесосу задают программу, подключают к электросети, включают кнопку пуска, погружают в бассейн. За счет вращающихся валиков, специальной формы жестких щеток аппарат самостоятельно двигается, добирается в труднодоступные места, очищает грязь. Если маршрут сложный, программу переключают на дистанционное управление.

Большинство производителей оснащают свои пылесосы несколькими режимами, обладающими набором определенных стандартных функций. Пользователю необходимо только сделать выбор, и переключить выключатель. Тип режима обычно выбирают с учетом вида отделки чаши, степени загрязнения, конструкции купели.

Роботы оснащены датчиками. Если пылесос натыкается на преграду, он анализирует обстановку, выбирает направление для дальнейшего перемещения. Большинство всех современных автоматов работает от аккумуляторной батареи. Пылесосы бесшумные, хорошо прилипают к стенкам купели за счет постоянно проходящего сквозь фильтр потока воды. Роботы отлично очищают грязь с плитки, мозаики, бетона, ПВХ отделки.

Несложная при выполнении сборки инструкция пылесоса ручного или полуавтоматического типа. Агрегат состоит из рабочей насадки-щетки, раздвижной ручки и гофрированного шланга. Все элементы соединяют, подключают к насосу. Во время уборочного процесса вода проходит сквозь фильтр, и очищенная возвращается в бассейн. Существуют модели пылесоса со встроенным фильтром, а также автономным насосом для закачивания воды.

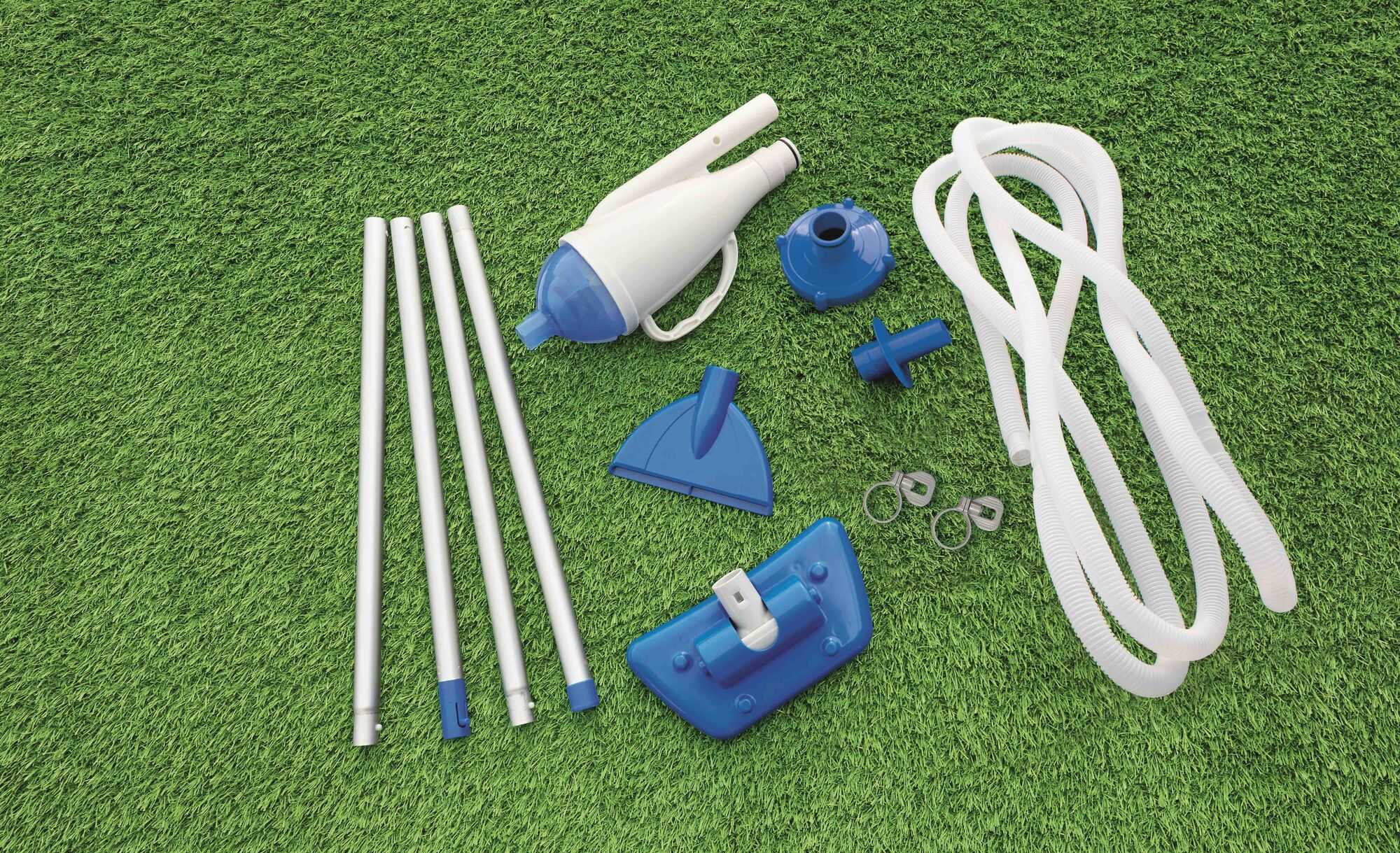

Для большинства ручных аппаратов порядок сборки одинаков. Сначала к входному отверстию щетки подсоединяют шланг. Ко второму кронштейну на поверхности корпуса насадки фиксируют телескопическую ручку. Ее раскладывают до нужной длины, позволяющей достать до места загрязнения.

• к адаптеру скиммера;
• к патрубку, подсоединяемому до отверстия скиммера;
• к патрубку, подсоединяемому до входа адаптера купели переливного типа.

После соединения всех элементов рабочую часть погружают в бассейн. Шланги полностью заполняют водой. Проверяют на отсутствие внутри системы воздуха. Сразу регулируют необходимую длину штанги и шланга. Если скиммер встроенного типа, то с него снимают крышку. Все другие виды скиммера закрывают заглушкой. Фильтр включают на режим основной чистки, начинают щеткой проходиться по дну и стенкам бассейна. Если вода сильно загрязнена, нет смысла прогонять ее через фильтр. Он быстро забьется. Клапан переключают в режим слива. Свободный конец шланга направляют в канализацию, куда отводят собранные своими руками в бассейне большие накопления ила. При необходимости купель пополняют чистой водой.

По окончании уборки пылесос выключают. Шланг отсоединяют от скиммера. После остановки насоса вымывают корзины скиммера. Переключатель фильтра ставят в положение обратной промывки, пускают насос. Процедура продолжается, пока грязный поток сменит чистая вода. Насос останавливают, а через небольшой промежуток времени вновь запускают на 1 минуту. После очистки систему бассейна запускают работать в повседневном режиме.

Критерии качества

Современные городские рынки, специализированные интернет порталы предлагают широкий ассортимент пылесосов, в том числе для очистки домашних водоемов. Каждое из этих устройств имеет свои особенности и возможности. В этом заключается суть проблемы выбора изделия, которое обеспечит потребности пользователя по максимуму.

Опытные продавцы, с большим стажем работы по реализации бытовой техники, рекомендуют покупать дорогие приборы. Они утверждают, что высокая стоимость гарантирует неизменное качество техники. Убедиться в полной безотказности, высоких потребительских характеристиках электроприборов иногда можно не сразу.

Понимание истинного качества обычно приходит только на протяжении нескольких лет регулярной эксплуатации. Выбирая для себя водопылесос, необходимо сразу же в магазине убедиться, насколько эффективно выбранная модель очищает вертикальные поверхности, стены и дно водоема.

Мнение эксперта Кузнецов Василий Степанович

Агрегат, созданный для водоочистки, обязан идеально очищать все без исключения поверхности, в том числе ступеньки. Иногда встречаются модели, которые вследствие кривой конфигурации либо нестандартной ширины ступеней, существенно хуже справляются с данной задачей.

Какие бывают по принципу работы?

Пылесос для бассейна работает на принципе кругового движения воды через систему фильтрации. Цикл его работы состоит из трех этапов:

1. Вода вместе с посторонними частицами и мусором всасывается специальным приемным элементом.
2. Вода проходит до фильтра, останавливающим мусор.
3. Чистая вода возвращается в чашу бассейна.

Существуют модели с разным принципом работы. О том, как работают пылесосы для бассейна, можно узнать тут.

Ручной/механический

Отличается простотой, но работа с ним производится полностью в ручном режиме. Это требует усилий и времени, поэтому ручные конструкции используются только на небольших чашах. Как правило, это набор щеток и сачков, предназначенных для подключения к системе циркуляции бассейнов.

Примером такого устройства может служить модель Kokido Classic из 5 предметов. В составе комплекта:

• щетка для очистки стен шириной 42 см;
• треугольная щетка для дна;
• сачок без рукоятки с плоской сеткой;
• термометр;
• капельный тестер для измерения уровней pH и концентрации Cl.

Комплект рассчитан на подключение к скиммеру бассейна. Цена — 1900 руб. Обзор ручных пылесосов для бассейна представлен в этой статье.

Электрический

Электрические модели пылесосов оснащены собственными насосами для циркуляции воды. Они используются для очистки бассейнов, не имеющих собственной системы циркуляции. Как правило, это небольшие чаши, где приобретение и монтаж дополнительного оборудования нерентабелен.

Примером такого пылесоса может служить Novum James.

• тип механизма — полуавтомат;
• производительность —9 м3/час;
• максимальная длина бассейна — 14 м;
• область очистки — дно и стенки.

Цена модели — 47 тыс. руб.

Аккумуляторный

Аккумуляторные модели пылесосов не нуждаются в подключении к сети электропитания. Источником для них служат аккумуляторы, которые могут подзаряжаться от специальных приспособлений. Это удобно, если чаша бассейна расположена вдали от дома, и подвести провода питания сложно.

Одной из аккумуляторных моделей является Kokido Telsa 15:

• глубина погружения — 0,25-2 м;
• тип аккумулятора — Li-ion 2000mAh;
• длительность беспрерывной работы — до 45 минут;
• производительность — 1,9 м3/час;
• емкость фильтра — 0,5 л.

Цена такого пылесоса составляет 8 тыс. руб.

Полуавтоматический

Полуавтоматы способны самостоятельно регулировать режим работы. Они экономичны, поскольку в комплект не входит собственный насос. Вместо него используется скиммер бассейна — шланг подключают к нему, и система начинает обеспечивать циркуляцию воды с всасыванием от щетки.

Есть также вакуумные модели, самостоятельно производящие всасывание за счет собственного насоса. Эти конструкции используются на чашах, лишенных внешней циркуляционной обвязки.

Примером полуавтомата может послужить модель Zodiac KONTIKI II. Ее показатели:

• производительность — 5 м3/час;
• длина шланга — 8 м;
• универсальный тип очистки;
• рабочая область — дно бассейна.

Цена модели — 16700 руб.

Автоматический (робот)

Автоматические роботизированные пылесосы выполняют очистку, руководствуясь собственной программой, вшитой в процессор устройства. Управлять работой можно с помощью ПДУ, или через мобильное приложение. Это полностью самостоятельные устройства, нуждающиеся только в периодической очистке накопительной камеры, где складируется набранный мусор.

В качестве примера можно рассмотреть модель DOLPHIN Maytronics S300i. Ее показатели:

• максимальная длина чаши — 12 м;
• длительность цикла непрерывной работы — 1,5-2-2,5 часа;
• многоуровневая фильтрация тонкой и грубой очистки;
• возможность устойчивой навигации по дну, стенкам и прочим поверхностям бассейна;
• длина провода питания — 18 м.

Цена модели — 160 тыс. руб.

Центробежный вентилятор для Циклона своими руками

Сначала сделал центробежный вентилятор-улитку. Крышки корпуса изготовил из фанеры толщиной 20 мм, корпус согнул из алюкобонда, лёгкого и прочного композитного материала, толщиной 3 мм (фото 2). В крышках профрезеровал канавки с помощью

ручного фрезера и циркульного приспособления для него фрезой диаметром 3 мм и глубиной 3 мм (фото 3). Вставил корпус улитки в канавки и всё стянулдлиннымиболтами. Получилась жёсткая надежная конструкция (фото 4). Затем из того же алюкобонда изготовил вентилятор для улитки. Вырезал фрезером два круга, профрезеровал в них пазы (фото 5), 8 которые вставил лопасти (фото 6), и проклеил их с помощью термоклеевого пистолета (фото 7). Получился барабан, похожий на беличье колесо (фото 8).

Крыльчатка получилась лёгкая, прочная и с точной геометрией, её даже не пришлось балансировать. Надел её на ось двигателя. Собрал полностью улитку. Под рукой оказался двигатель 0,55 кВт 3000 об/мин на 380 В.

Подключил и опробовал вентилятор на ходу (фото 9). Дует и всасывает очень сильно.

Как подключить?

Перед тем, как выполнить первый запуск фильтров-насосов, важно проверить, правильно ли они подключены

Песочный

Этапы подключения:

1. Опустить два шланга в бассейн – один всасывающий, второй выпускной. Чем дальше они расположены друг от друга, тем качественнее проходит циркуляция.
2. Подключить насос к сети. С помощью рычага привести его в состояние «включен».

Циркуляционный насос должен быть установлен на расстоянии не менее 2 м от бассейна. Недопустимо попадание капель воды на оборудование.

Картриджный

Подключение картриджного фильтра выполняется без дополнительных труб и шлангов.

Действовать нужно следующим образом:

1. Опустить фильтрующую систему в воду.
2. Задержать помпу на глубине 0,5 м, чтобы она начала захватывать воду и подавать ее в шланг.
3. Оставить помпу с картриджем свободно перемещаться по всей площади искусственного водоема.

Фильтр-система картриджного типа перерабатывает около 2,5 тыс. литров в час.

Как работает пылесос для бассейна

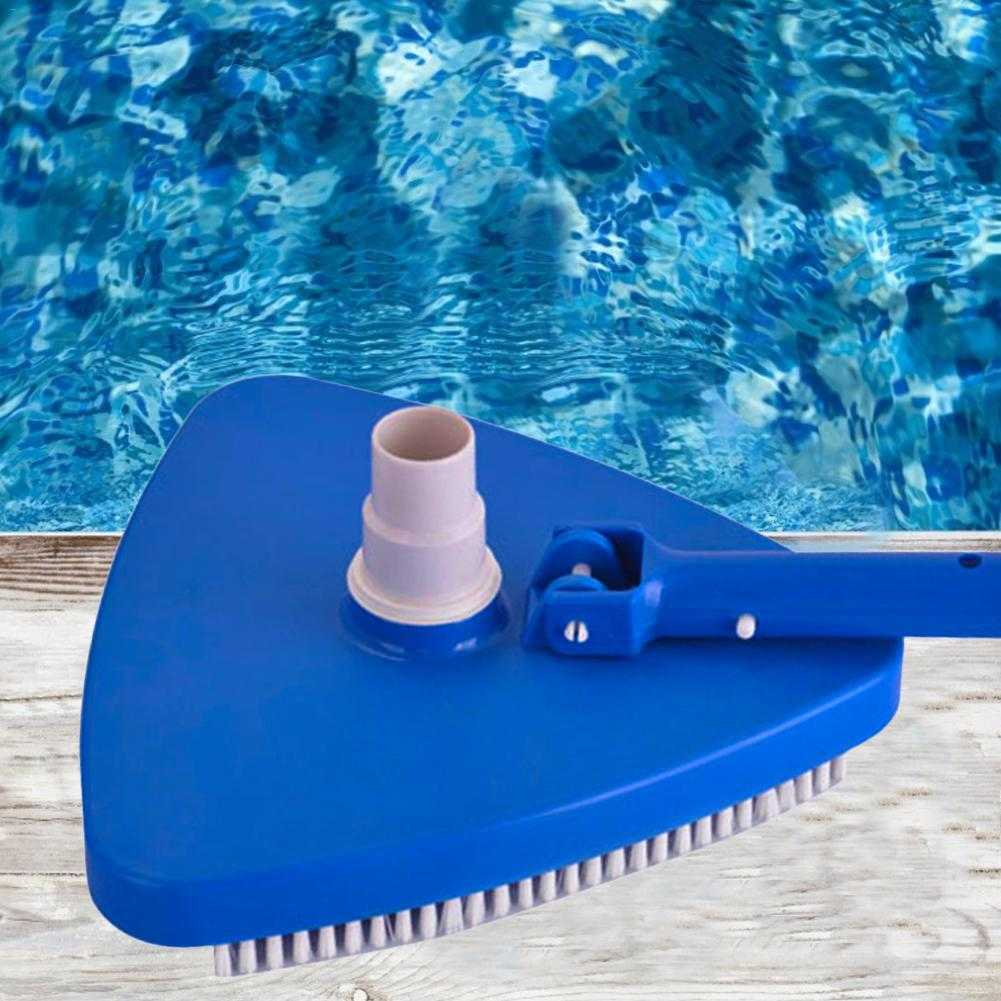

Что он из себя представляет? Это шланг с держателем и щеткой на другом конце. Щеточка тщательно снимает налет или грязь, которая всасывается в шланг с водой. Устройство пропускает загрязненную воду через несколько фильтров. После этого она возвращается в водоем. Обычно, чтобы очистить стенки бассейна, нужно слить всю воду и снять загрязнения механическим путем. Это превращается в сложную и длительную процедуру. С помощью пылесоса очищают частные водоемы в любой момент, без предварительной подготовки. В зависимости от степени загрязненности водоема требуется очистка специальных фильтрующих картриджей.

Можно ли сделать своими руками

Пылесос для очистки бассейна можно не покупать, а оборудовать самостоятельно. Нужно учитывать, что все приборы включают 2 главные детали — щетка и насос. Дополнительно понадобится еще гофрированный шланг, уплотняющие резинки, полипропиленовая трубка.

Вначале нужно сделать щетку. Есть 3 метода. В первом случае требуется только взять щетку от пылесоса и подсоединить к шлангу, который собирает воду. Уборка тогда будет качественной из-за того, что отверстие маленькое. Но из-за этого процесс займет много времени.

Для второго способа изготовления щетки понадобится паяльник, болгарка, тройник, заглушка и труба полипропиленовая. Алгоритм следующий:

1. От трубы нужно отрезать кусок в 30 см. Прорезать на ширину в 0,4 см и распилить на 2 части.
2. В тройник вставить 2 половинки с одной стороны. Потом запаять их и закрыть заглушкой.
3. Со второй стороны к тройнику вставить целую трубку. Она будет соединять щетку и насос.

Третий вариант — совершенствовать щетку. Нужно прикрепить к трубе с отверстием резинку (как на дворниках к автомобилю) и полоску щетины или поролона.

Теперь остается гофрированный шланг подсоединить к месту забора воды, используя канализационный переходник. Детали должны быть соединены герметично, резинки — плотно прилегать к ним.

Еще один вариант — воспользоваться вантузом. В нем полагается в середине сделать дырку и вставить трубку. Такую конструкцию нужно надевать на водозаборник. Для щетки делают ручку из трубы. Длина должна быть 1,5-2 м.

Как изготовить пылесос для бассейна самостоятельно

Видов самодельных пылесосов придумано много.

Пылесос для сбора крупного мусора и грязи

Если в бассейне скапливаются листья, трава, насекомые и грязь на дне, подойдёт конструкция с мешком для сбора крупного мусора. Для начала необходимо подготовить все материалы. Они продаются в любом магазине сантехники.

Что понадобится для работы

Для водяного пылесоса будут нужны:

• фильтр-насос со сменными картриджами;
• длинный гофрированный шланг, какой используют для сифонов под мойки и раковины (его длина зависит от размеров бассейна);
• кусок толстой полипропиленовой трубы (от 10 см в диаметре) длиной примерно 30 см;
• щётка для забора воды, которую можно сделать из пластикового сантехнического переходника и поролоновых губок;
• сантехнический отвод;
• сантехническая нить.

Фотогалерея: что необходимо для изготовления

Сантехнический отвод можно брать с углом 90 или 45 градусов Из пластикового переходника, обрезанного под углом, получится щётка для сбора грязи со дна бассейна Сантехническая нить обеспечивает герметичность соединений Фильтр-насос иногда продаётся в комплекте с бассейном Такого картриджа хватает на одну чистку Для изготовления водяного пылесоса подойдёт гофротруба, которую устанавливают под ванну или раковину

Порядок работы

Купив всё необходимое, приступаем к работе. Порядок действий:

1. Готовим мешок для водяного пылесоса. Нужна плотная, но пропускающая воду ткань (тюль или органза), которую лучше сшить в два слоя.
2. Этот мешок вставляем в толстую трубу, закрепив с одного края уплотнительной резинкой.
   Сшитый из пропускающей воду ткани мешок вставляем в пластиковую трубу
3. Делаем щётку для забора воды из сантехнического переходника (его край нужно отпилить под углом, чтобы удобнее было собирать мусор) и губок, чтобы острый край переходника не поцарапал бассейн. Между губками нужно оставить отверстие для захода воды. Чтобы поролон прослужил дольше, сверху укрепляем его куском линолеума, вырезанным в форме щётки.
   Чтобы губки не пришли в негодность слишком быстро, их укрепляют вырезанной из куска линолеума «щетиной»
4. Прикрепляем самодельную щётку к мешку с помощью двух пластиковых сантехнических переходников и отвода (угол его должен быть 90 или 45 градусов).
   Щётка прикрепляется к мешку для сбора мусора
5. Всю конструкцию подсоединяем к шлангу, а другой конец шланга — к насосу.

Для лучшей герметичности можно обмотать все детали сантехнической нитью.

Достоинством этого пылесоса является дешевизна комплектующих и возможность убирать как крупный мусор, так и грязь и пыль. Однако, поскольку ручки как таковой у устройства не имеется, держать его придётся прямо за толстую трубу. Таким пылесосом удобно чистить стенки невысокого (до 75 см) бассейна или небольшую надувную чашу. Большой каркасный бассейн вычистить не получится.

Простая конструкция пылесоса для бассейна

Если бассейн сразу после купания закрывать крышкой, крупный мусор в него не попадёт, поэтому можно обойтись более простой конструкцией пылесоса, который собирает только грязь со стенок и дна.

Что нужно для сборки

Для такой конструкции понадобятся:

• фильтр-насос со шлангами;
• длинная гофротруба;
• щётка от обычного пылесоса;
• полипропиленовая труба длиной около 1–1,2 м (более длинной будет неудобно пользоваться);
  Полипропиленовую трубу подбирают исходя из роста человека, который будет чистить бассейн, и размера чаши с водой
• изолента.

Как сделать пылесос

Порядок действий:

1. Щётку от пылесоса присоединяют к полипропиленовой трубе с помощью изоленты или скотча.
   Для водяного пылесоса подойдут разные щётки
2. Входной и выходной шланги от фильтр-насоса соединяют с помощью хомутов. Чтобы металлические хомуты не поцарапали дно или стенки чаши бассейна, их закрывают изолентой.
   Хомуты, соединяющие шланги, нужно замотать изолентой, иначе могут порваться стенки бассейна
3. Шланги опускают в бассейн и наполняют водой.
4. В отверстие щётки вставляют один конец шланга, а второй засовывают в отверстие для забора воды.

Самодельный пылесос готов, включаем насос и аккуратно пылесосим дно бассейна. После очистки нужно заменить фильтр и вымыть насос.

К плюсам конструкции можно отнести простоту изготовления и минимум комплектующих, а также возможность очищать каркасные и даже стационарные бассейны. К недостаткам — невозможность собрать листья, траву и насекомых.

Пошаговая инструкция по изготовлению

Прежде всего, нужно подготовить комплект необходимых инструментов и материалов, затем ознакомиться с чертежами и последовательностью выполнения работ.

Инструменты и материалы

Приобрести все необходимые материалы и инструменты можно в любой торговой точке, специализирующейся на продаже сантехники.

Из материалов потребуются:

1. Погружной фильтр-насос, оснащенный сменными картриджами.
2. Шланг с гофрированной структурой (аналогичный тому, который применяется для сифонов под мойки и раковины) с длиной от двух до трех метров, в зависимости от габаритов бассейна.
3. Полипропиленовая труба длиной до 1,2 метра.
4. Щетка от обычного старого пылесоса.
5. Резиновые уплотнители, хомуты или сантехническая нить для герметизации соединений.
6. Изоляционная лента или строительный скотч.

Также нужен базовый комплект инструментов:

• напильник;
• болгарка;
• нож;
• паяльник для пластиковых труб;
• отвертка.

Чертеж и схема

Качество и эффективность ручного пылесоса для бассейна, изготовленного по представленной схеме, не уступает промышленным вариантам.

Принцип работы данного устройства прост — один конец шланга подсоединяется к скиммеру, а на второй надевается чистящая щетка. Управление осуществляется ручным способом.

Этапы работ

Водяной пылесос, эффективно очищающий дно и стенки дачного бассейна, нужно делать в такой последовательности:

1. Скотчем или изолентой надежно соединить полипропиленовую трубу и водозаборную щетку.
2. Металлическими хомутами соединить входной и выходной шланги погружного насоса. Замотать хомуты изолентой, чтобы предотвратить повреждение стенок или дна чаши бассейна.
3. Опустить оба шланга в бассейн и наполнить их водой.
4. Один конец шланга вставить в отверстие чистящей щетки, а второй в отверстие, предназначенное для забора воды.

Для очистки надувного или небольшого стационарного бассейна от крупного мусора, пыли и частиц грязи можно изготовить устройство по следующей инструкции:

1. Из органзы или другой ткани с плотной, но хорошо пропускающей воду текстурой сшить мешок для сбора пыли и мусора. Материал предварительно сложить вдвое.
2. Вставить получившийся мешок в толстую сантехническую трубу из полипропилена. С одной стороны закрепить при помощи уплотнительной резинки.
3. Изготовить простую щетку для забора воды, используя сантехнический переходник и хозяйственные губки из поролона.

   Для обеспечения более удобного процесса сбора мусора отпилить один из краев переходника под углом.

   К его нижней части по кругу привинтить две или три мягкие губки, чтобы изделие не царапало дно чаши бассейна.

   Губки должны быть прикреплены таким образом, чтобы между ними оставалось достаточно место для затягивания воды. Поролоновые части самодельной щетки смогут прослужить дольше и надежнее, если их укрепить фрагментом поролона, нижний край которого нарезан в виде щетины.

4. Используя два стандартных сантехнических переходника и отвод с углом 45 или 90 градусов, прикрепить изготовленную щетку к тканевому мешку.
5. Готовую конструкцию соединить со шлангом.
6. Оставшийся свободным конец шланга подсоединить к погружному насосу.

Чтобы обеспечить надлежащий уровень герметичности, все соединяемые между собой детали конструкции, необходимо дополнительно обмотать сантехнической нитью.
