Расстояние между сваями фундамента ростверк

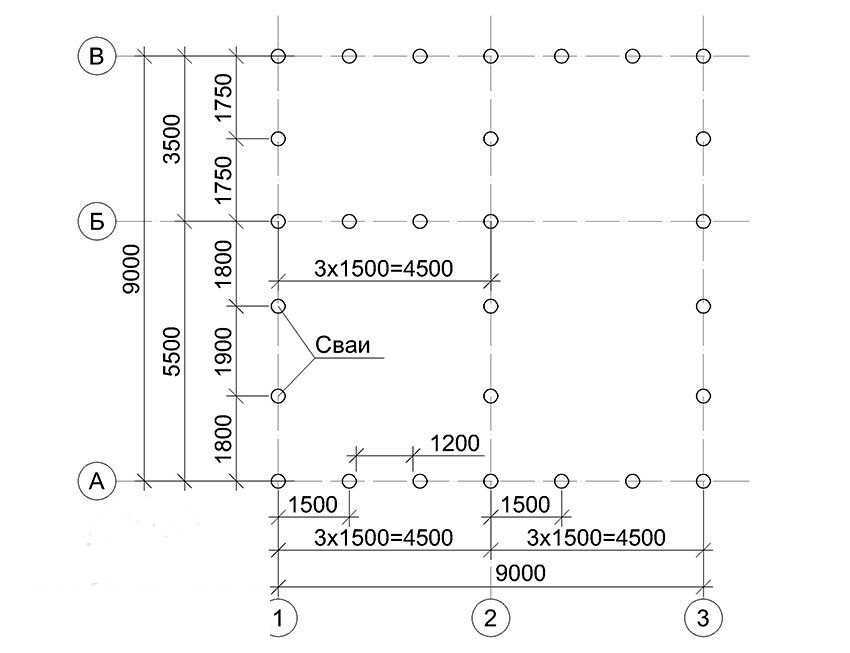

Размещение винтовых свай в плане

Целостность дома помогут сохранить правильно расставленные опоры. С их помощью нагрузка равномерно будет распределяться под площадью застройки, в связи с чем удастся избежать нежелательных просадок. Дом со сложными контурами в плане требуют особого внимания, особенно углы и места сопряжения стен. Установка под ними винтовых свай является обязательной.

Схемы размещения свай зависят от конструктивных особенностей дома. Существует четыре типа их расположения в плане:

• одиночное – под вертикальными стойками каркасного дома, в угловых точках, под несущими стенами (равноудалено с шагом не более 3 метров);
• ленточное – под несущими стенами, но, в отличие от одиночных винтовых свай, с укороченным шагом, доходящим нередко до 0,5м. Расположение опор в виде ленты позволяет фундаменту принимать и распределять более существенные нагрузки;
• кустовое – под тяжелыми одиночными или групповыми конструкциями, а также под массивным оборудованием. Шаг, в этом случае, значения не имеет, так как винтовые сваи в месте установки могут размещаться слишком близко в хаотичном порядке. Главное условие – они должны присутствовать по всему периметру и площади плитного ростверка небольших размеров, требующегося для монтажа, к примеру, тяжелой несущей колонны каркасного здания;
• сплошное, называемое свайным полем. Опоры заполняют всю площадь под фундаментной плитой с шагом около одного метра. Такое размещение винтовых свай в плане практикуется при проектировании тяжело нагруженных объектов или при строительстве на грунтах со слишком слабой несущей способностью.

Расчет нагрузки

Чтобы определить суммарную нагрузку на фундамент, необходимо знать:

• тип и вес стройматериалов, которые будут использоваться для возведения стен;

• габариты постройки, в том числе высоту этажей;
• вес перекрытий, кровли, пола;
• проектное количество людей, которые будут эксплуатировать сооружение;
• вес предметов интерьера, техники и оборудования;
• массу снежного покрова (определяется по климатическим условиям региона).

Для нахождения веса конструктивных элементов используют удельный вес строительных материалов, который можно узнать из справочников в общем доступе. Полезную нагрузку, которая включает вес людей и мебели, условно принимают равной 150–180 кг/м2.

Поскольку точно определить некоторые параметры достаточно сложно, добавляют к нагрузке запас надежности 10–25%.

Зная силу, которая будет по проекту давить на см2 почвы, и допустимую нагрузку одной сваи, расчетным путем находят потребность в количестве силовых элементов. В ходе проектированияпроектные нагрузки делят на опорную площадь фундамента и сравнивают результат с сопротивлением почвы. Сопоставление параметров позволяет судить о том, правильно ли рассчитано количество свай относительно геологическим условиям.

Фундамент и расчет плотности дома

Таким образом, необходимо учитывать абсолютно каждый фактор, именно таким образом можно ожидать лучший результат. В некоторых случаях могут возникнуть проблемы с массой строительного объекта, поэтому необходимо учесть и в точности рассчитать данные дома и все строительные материалы:

1. Средняя плотность известняка – 1800 кг/м3.
2. Кирпич полнотелый – 1600 кг / м3.
3. Бетон – 2600 кг / м3.
4. Пенобетон – 320 – 1600 кг / м3.
5. Кирпич поризованный – 12400-1200 кг/м3.
6. Брусья сосновые – 550 кг / м3.
7. Пенополистирол – 55 – 140 кг / м3.

Схема устройства буронабивной сваи.

Это показатели плотности лишь некоторых основных строительных материалов. Однако это позволяет произвести по меньшей мере точный расчет массы здания. Далее вычисляем объем и количество.

Фундамент – математические расчеты нагрузки:

Объем ростверка рассчитывается следующим образом: 10+10+10+10 * 0,35 * 0,3 = 4,2 м3. После рассчитываем подобным образом и массу ростверка: 4,2*2400=10080 кг.

Расчет объема стен: (10+10+10+10)*3,5*0,25 + 10 + 10 + 10+10+10+10+10+10 (2,3 * 3,1 + 1,2 + 4,2 *0,35 *0,55 + 1,22) =35 м3. Масса будет равна 35*500=17500 кг.

Для объекта, имеющего деревянное перекрытие, необходимо включать коэффициент 2. После чего известна примерная масса (10080+17500)*2=55160 кг. Точного результата добиться здесь практически невозможно, в этом случае он и не нужен.

Если учесть прочность и свойства свайного фундамента, то масса должна быть не менее 55160*1,3=71708 кг.

Преимущества использования оптимального расстояния между сваями в свайно-ростверковом фундаменте

Оптимальное расстояние между сваями в свайно-ростверковом фундаменте имеет ряд преимуществ, которые важно учитывать при проектировании и строительстве такого типа фундамента

Увеличение надежности и нагрузочной способности: Использование оптимального расстояния между сваями позволяет равномерно распределить нагрузку от строения на все сваи

Это позволяет повысить надежность фундамента и увеличить его нагрузочную способность, что особенно важно при строительстве крупных и многоэтажных зданий.

Снижение вероятности деформаций: Оптимальное расстояние между сваями позволяет снизить вероятность возникновения деформаций и повреждений в конструкции фундамента. Равномерное распределение нагрузки снижает риск проседания или наклонов и позволяет сохранить геометрические параметры строения в течение всего срока эксплуатации.

Экономия материалов и сокращение затрат: Оптимальное расстояние между сваями позволяет сократить количество необходимых для строительства фундамента свай

Таким образом, сокращаются затраты на материалы и трудовые ресурсы, что делает данную технологию более экономически эффективной.

Упрощение процесса строительства: Использование оптимального расстояния между сваями способствует упрощению процесса строительства фундамента. Меньшее количество свай требует меньшего количества земляных работ, что сокращает время и затраты на возведение фундамента.

Улучшение гидроизолирующих свойств: Оптимальное расстояние между сваями позволяет улучшить гидроизолирующие свойства фундамента. Зазоры между сваями позволяют более эффективно управлять влагой и предотвращать проникновение воды в конструкцию фундамента. Это особенно актуально в условиях высокого уровня грунтовых вод или при строительстве вблизи водоемов.

Важно отметить, что оптимальное расстояние между сваями может быть различным для каждого конкретного проекта в зависимости от таких факторов, как тип грунта, нагрузка от строения, климатические условия и т. д

Поэтому рекомендуется проводить инженерные расчеты и проконсультироваться со специалистами для определения оптимального расстояния между сваями в каждом конкретном случае.

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Какую информацию нужно предварительно собрать?

Выбор свай для фундамента с учетом влияющих факторов

1. Получить подробную информацию о состоянии грунтов, высоте залегания водных горизонтов и степени подвижности отдельных пластов.
2. Разработать проект будущего дома с учетом используемых строительных материалов, дополнительно предусмотреть погрешность на мебель и другие материалы.
3. Рассчитать, сколько нужно по массе всех строительных материалов для постройки дома.
4. Уточнить глубину залегания прочных слоев породы и степень их пучения.
5. Подобрать оптимальный тип свай и характеристики ростверка.
6. Посчитать допустимую нагрузку на единицу площади грунта, а также допустимое количество несущих конструкций.

Как правило, проектирование таких фундаментов предусматривает сбор всей информации о будущем здании и строительной площадке. Это сложные инженерные расчеты, делать которые должен профессиональный строитель с опытом работы в такой сфере.

Также, учитывая открытую площадку между домом и грунтом, крен конструкции под воздействием ветра неизбежен, и его обязательно нужно учитывать.

При расчетах таких фундаментов также иногда учитывается, сколько и каких нужно гидроизоляционных материалов для защиты основания. Проектирование и расчет этого фундамента состоит с нескольких ключевых этапов:

• выбор оптимального диаметра используемых свай;
• расчет максимально допустимой длины конструкции;
• расчет минимального количества материалов, на которых будет расположен ростверк;
• расчет несущей способности буронабивных свай как альтернативы фабричным;
• расчет и выбор ростверка.

На этапе проектирования нужно сразу определиться, какой тип конструкции будет использоваться. Ведь от их характеристик зависит максимально возможное количество конструкций, их допустимый диаметр и технология возведения.

Особенности расчета

Оптимальный шаг между сваями рассчитывается еще на этапе создания проекта. От этой величины зависят технические параметры, прочность и долговечность фундамента. Соблюдение правильного интервала позволяет избежать просадки здания в случае, если опоры будут расположены слишком далеко друг от друга, и дополнительных расходов при их чрезмерно близком размещении.

При расчете расстояния между опорами учитывают специфику почвы и вес сооружения

Важно, чтобы все элементы конструкции равномерно опирались на точки распределения веса в фундаменте – свайные опоры

Полезная нагрузка свай определяется СНиПами или ТУ. В среднем, одна опора может выдерживать до 2 тонн веса. Однако каждый случай индивидуален, и для всех видов застройки необходимо выполнять отдельный расчет с учетом типа сооружения и особенностей грунта.

Анализ грунта

Возведение любого сооружения начинается с исследования почвы на участке, планируемом под застройку. Проведение анализа грунта позволит установить его тип, структуру, сократить риски строительства и определиться с глубиной заложения свай. Также на основании полученных данных выбирается вид фундамента.

В соответствии со строительными правилами и нормами, для анализа грунта выполняют:

• пробное бурение;
• забор и лабораторные исследования состава почвы и грунтовых слоев.

Опытный специалист способен определить состояние почвы визуально. Однако для получения достоверных данных о несущей способности грунта необходимо точное исследование.

Пробное бурение достаточно выполнить на глубину 2 м. Если на 0,5 м прочность грунтового слоя высокая, сваи ставятся на 2,5 метра. Если низкая – необходимо заглубляться до 4 метров.

Несущая способность почвы – важный показатель, который необходимо учитывать при расчете расстояния свай. Зная данный показатель грунта, можно вычислить, какую нагрузку способна выдержать 1 опора.

Анализ веса и конструкции здания

Особенности будущего здания – один из ключевых параметров, который следует учитывать при расчете расстояния между опорами. Общий вес нагрузки на фундамент складывается из следующих величин:

• вес дома – предполагаемый вес конструкции с учетом отделочных материалов, мебели;
• предполагаемый максимальный вес снежного настила в зимний период;
• ветровая нагрузка;
• эксплуатационная нагрузка.

Вес снежного настила зависит от региона, в котором предполагается осуществить застройку. Для каждой области он определен нормативом, также, как и показатель ветровых нагрузок. Показатель снеговой нагрузки рассчитывается по формуле: вес снежного настила = пласт снега на 1 кв.м. х S поверхности крыши.

Эксплуатационная нагрузка зависит от типа сооружения и определена ГОСТом. Для промышленных объектов она составляет 200 кг/м.кв., для жилых сооружений — 150 кг/м.кв. Повышение эксплуатационной нагрузки требует применения большего количества свай при закладке фундамента и уменьшения расстояния между ними.

Выбор свай

Выбор свай определяется конструкцией сооружения, типом грунта и коэффициентом нагрузки.

В зависимости от материала, из которого изготовлены сваи, различают деревянные, бетонные или железобетонные и металлические опоры.

• сваи из дерева используются очень редко ввиду их недолговечности и сравнительно невысокой несущей способности. Чаще в строительстве применяются бетонные или металлические сваи;
• железобетонные сваи используются в строительстве больше благодаря прочности и способности выдерживать высокие нагрузки;
• металлические опоры изготавливаются из стальных труб разного диаметра, и способны выдерживать более интенсивные нагрузки в сравнении с деревянными вариантами. Они применяются при строительстве на участках со сложным для забивки грунтом. Самый распространенный тип металлических опор – винтовая свая, применяемая при различных видах почвы, для возведения жилых построек, каркасных домов, дачных сооружений.

Характеристики оснований играют существенную роль при формировании несущей способности фундамента. Средняя длина свай, представленных на строительном рынке, варьирует в диапазоне от 0,5 до 11,5 м. Важным параметром является и диаметр опор – от 57 мм и выше. Чем больший диаметр имеет основание, тем выше его несущая способность. Например, при показателе в 76 мм свая выдерживает нагрузку в 3 тонны, в то время как при диаметре в 108 мм несущая способность увеличивается до 5-7 тонн.

Особенности расчета

Определяясь с шагом винтовых свай, следует соблюдать разумные доводы. Слишком большое расстояние между опорами приведет к просадке дома, а маленькое – к перерасходу материальных средств. В связи с этим, специалисты рекомендуют выполнять расчет, учитывающий:

• фактическую массу надземных конструкций и отделочных материалов;
• примерный вес мебели и оборудования, включая коммуникационные системы;
• снеговые и ветровые нагрузки;
• несущую способность грунта (точное значение принимается по расчету);
• технические характеристики винтовых свай;
• коэффициент запаса.

Полезная нагрузка при расчете шага установки свай определяется по соответствующим СНиП или техническим условиям. К примеру, для одноэтажного жилого дома она составляет около 150кг, приходящихся на квадратный метр площади. Показатели снеговых и ветровых нагрузок принимаются по справочникам, в зависимости от региона строительства объекта. А коэффициент запаса, как правило, составляет 1,1-1,25.

Сам расчет требуемого для фундамента количества винтовых опор достаточно прост. Их число и линейные размеры несущих стен в плане оказывают влияние на шаг установки свай. Суммарная нагрузка делится на несущую способность одной металлической опоры. В результате получается требуемое число свай, которые с равным шагом распределяются по периметру ограждающих конструкций дома.

Другой вариант расчета сводится к определению усилий, воздействующих на один погонный метр ростверка. Для этого общая нагрузка делится на длину всех несущих стен, после чего полученный результат еще раз делится на несущую способность выбранных винтовых свай. В итоге получается число опор, требуемых для поддержания одного метра обвязки, находящейся под нагрузкой. Дальнейший расчет сводится к тому, чтобы узнать, с каким шагом следует устанавливать сваи, чтобы фундамент смог выдержать расчетные усилия. Такой способ предназначается для массивных строений.

Несущая способность металлических винтовых свай указывается производителем в технической документации. С приблизительными параметрами можно ознакомиться по таблице.

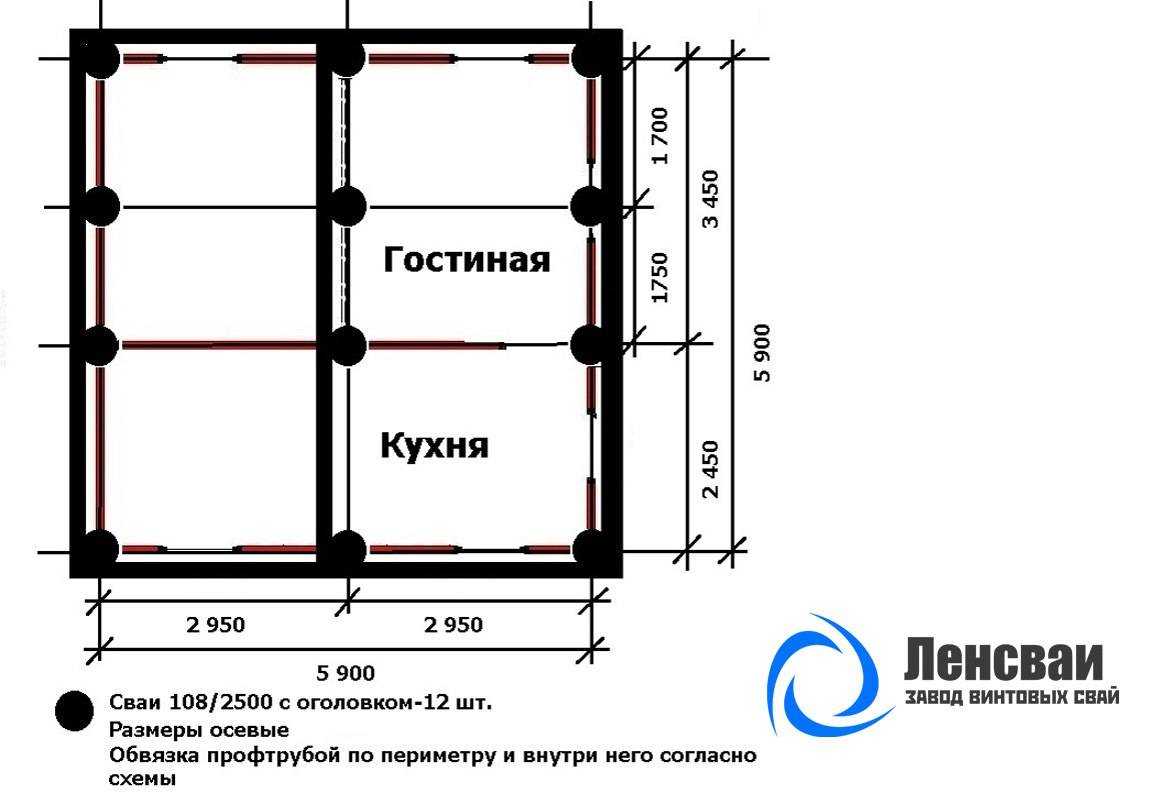

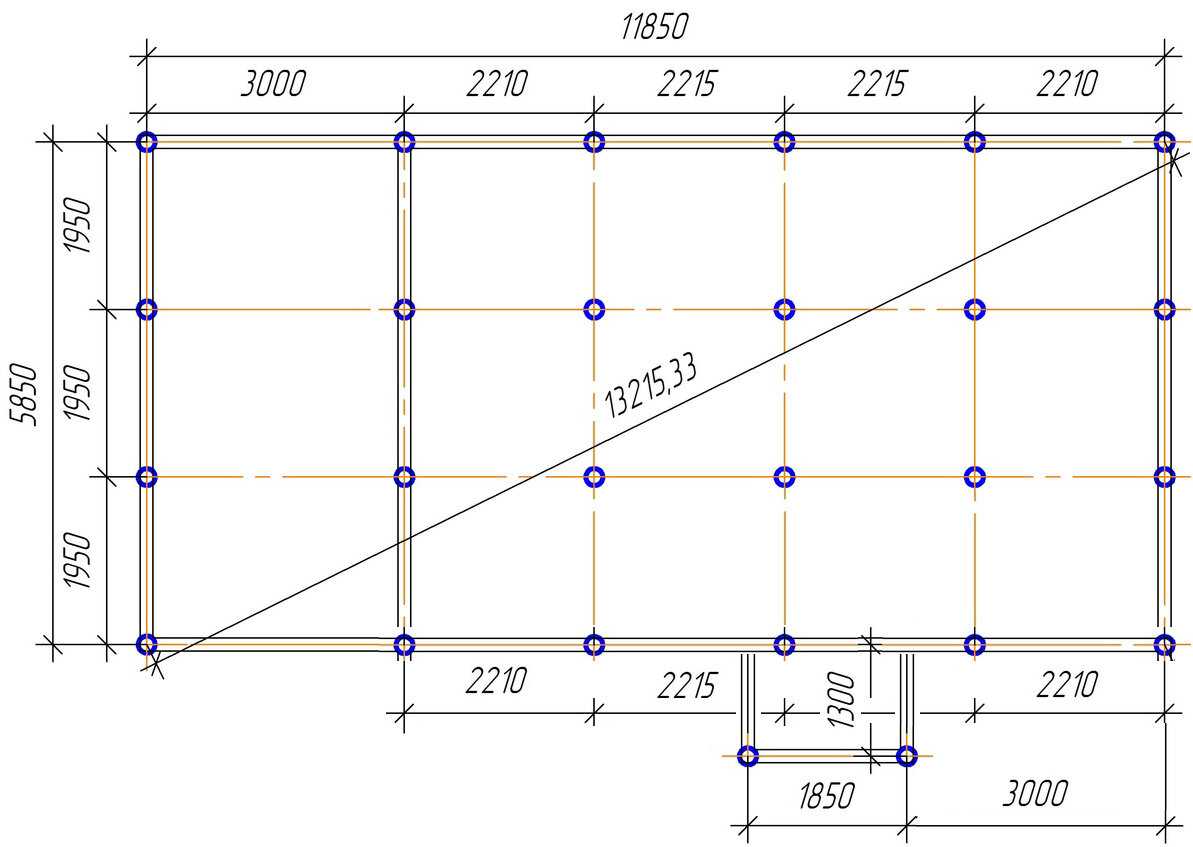

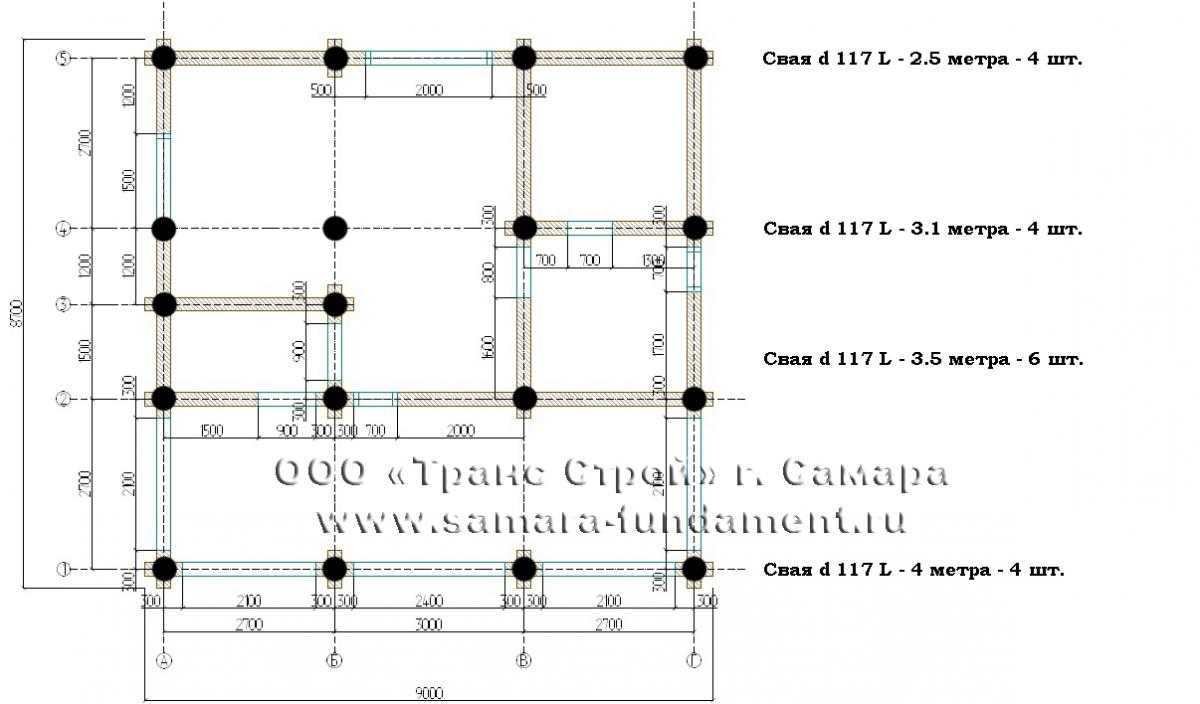

Следующим после расчета этапом является схематичная расстановка винтовых свай в плане фундамента. Как отмечалось ранее, они в обязательном порядке должны присутствовать в углах, под колоннами и в местах сопряжения несущих стен. Остальные сваи распределяются равномерно между основными опорами. Таким образом выясняется точный шаг между винтовыми сваями.

Наглядные вычисления

Для примера можно взять расчет одноэтажного дома из бруса размером 6*6 метров. Объем древесины вычисляется в зависимости от толщины стен и высоты строения, с учетом крыши. Допустим, что он составляет 20 тыс. кубометров. Число умножаем на вес одного куба древесины (в нашем случае – 800кг). В итоге получаем общую нагрузку 16 тонн. Сюда прибавляем вес кровельных и отделочных материалов (допустим, 2 тонны).

Далее определяем:

• полезную нагрузку – 36м2*150кг/м2, что составляет 5,4 тонны;
• снеговую нагрузку – 36м2*120кг/м2, что составляет 4,32 тонны.

После суммирования получаем цифру – 27,72 тонны, которую умножаем на коэффициент запаса – 1,1. В результате, при расчете количества винтовых свай используем показатель нагрузки – 27,72*1,1=30,492т. Приняв за основу сваи диаметром 89мм с расчетной нагрузкой 2 тонны, получаем минимальное число свай – 30,492/2=16 штук, которые равномерно распределяем по внешнему периметру дома. Дополнительные опоры могут устанавливаться, к примеру, для половых лаг.

Для двухэтажного дома полезная нагрузка увеличивается вдвое.

Приведенный расчет не является точным. В каждом конкретном случае возникают дополнительные усилия, появляются внутренние несущие конструкции, столбы, оборудование и т.д. Нередко отделочные материалы значительно увеличивают массу дома. Все нюансы должны учитываться в индивидуальном проекте, устанавливающем шаг фундаментных опор.

Варианты размещения свай и их назначение

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

https://www.youtube.com/watch?v=mQmAwgt_LmY

Расположение опор дома бывает четырех типов:

• Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
• Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
• Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
• Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Согласно требованиям СНиП, минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопастей. То есть, если имеются опоры с лопастями 30 см, минимальным расстоянием между ними будет 60 см.

Необходимо учесть, что это расстояние между лопастями, то есть при разметке, отмечая оси свай, следует считать не 2, а 3 диаметра. Максимальное расстояние определяется отношением веса дома к количеству свай.

Необходимо учитывать материал и сечение ростверка, чтобы не получить излишнюю подвижность балок в центральной части каждого пролета. По всем расчетам максимум всегда определяется как 3, в некоторых случаях — 3,5 м.

Выходить за пределы этих значение нельзя, это создаст угрозу конструкциям дома.

Правильное размещение свай – основа целостности и долговечности фундамента и всего строения. При расстановке опор, согласно оказываемой нагрузке, удается избежать критических зон, угрожающих просадке свай и отдельных частей дома. Если здание обладает сложными контурами, размещение опор требует особого внимания.

С этой целью разработано несколько основных методик.

• Одиночное размещение. Сваи устанавливаются под опорами каркасных конструкций, в угловых стыках стен и под всеми несущими элементами. При этом их интервал не может быть более 3 метров.
• Ленточное размещение. Сваи располагаются под несущими стенами с тем отличием от одиночного типа, что интервал их расположения заметно уменьшается и часто составляет всего полметра. Такая методика используется при необходимости выдерживать большую нагрузку (например, тяжелый 2-х или 3-х этажный дом).
• Кустовое размещение. Такой тип необходим для поддержания тяжелых одиночных или групповых конструкций. Определенного шага для этого типа нет, так как часто сваи размещаются близко друг к другу в хаотичном порядке, соответствующем оказываемой нагрузке. Их размещение напрямую зависит от расчета зон давления. Единственное условие – элементы должны присутствовать по всему периметру и площади плитного фундамента, для которого они являются опорами.
• Сплошное размещение или свайное поле. Опоры устанавливаются повсеместно под площадью плитного фундамента, шаг – примерно 1 метр. Такая методика используется для массивных строений или на грунтах со слабой несущей способностью.

Важно! Сваи обязательно должны равномерно располагаться по всему строению. Находиться по внешним и внутренним углам, под несущими стенами

Предлагаем ознакомиться Как правильно класть вагонку в бане

Предлагаем ознакомиться Как правильно класть вагонку в бане

Расстояние между сваями также обусловливается длиной ростверка, так как он должен обоими концами ложиться на оголовок опоры. Это не берется в учет, только если монтируется бетонный ростверк.

Немного сложнее рассчитывать размещение опор для плитного фундамента. Как правило, для этого используется специальная проектная документация. Но принцип размещения опор не меняется: их располагают под несущими стенами и колоннами каркасника.

3.2. Заливка скважин. Армирование свай фундамента

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину. Арматура обязательно должна выступать над сваей – ее длина должна быть такова, чтобы сцепление с ростверком было достаточным. Расстояние от стен скважины (в случае установки опалубки – от стен опалубки) до прута – не менее 5 см.

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Фундамент: расчет расстояния и массы

Наименьшее расстояния между буронабивными сваями – не менее трех дм для каждой сваи. Минимальная длина между буронабивными сваями не менее 30 см. Не менее 3 шагов должны располагаться сваи друг от друга параллельно. Если неправильно составить расчеты, то впоследствии можно лишиться здания. поэтому расчет и промежутки между сваями требуют особого внимания.

Фундамент, второй расчет:

Известно, что рассчитывать фундамент можно при использовании нескольких методов. Рассмотрим данный метод как наиболее точный и расчетливый. Точный расчет происходит в несколько этапов:

Схема буронабивных свай с ростверком.

1. Сечение свай.
2. Количество свай.
3. Толщина и количество арматуры на каждой свае.

Как писалось выше, расчет любых строительных объектов требует внесения каждого строительного материала, так как каждый стройматериал будет оказывать по меньшей степени давление на грунт, от чего и будет зависеть качество всего дома. Сегодня очень часто используются при расчетах строительства фундамента не тип и свойства грунта, а коэффициент его неподвижности. Разумеется, грунт с наименьшим показателем неподвижности будет наиболее пригодным для данного этапа.

Количество свай зависит от следующих факторов:

• несущая способность каждой из опор;
• масса всего строительного объекта;
• площади и земной поверхности;
• грунт и его показатель неподвижности.

Порядок выполнения работ

Погрешность при перенесении разметки с бумаги на объект не должна превышать 2 — 3 см Монтаж свайного фундамента идентичен вне зависимости от выбранного метода внедрения. Прежде всего, определяется участок, на котором не должно находиться магистральных коммуникаций (водопровод, газопровод, канализация, линии электропередач, линии связи). После этого необходимо произвести разметку. Погрешность для данной ситуации допускается не более 2 – 3 см. Она полностью должна совпадать с проектом, предварительно составленным на бумаге.

Устанавливать опоры рекомендуется в подготовленные ямки глубиной 15 – 30 см. В каждой свае есть специальное отверстие для установки лома, который при вкручивании будет играть роль рычага. После того, как он вставлен, на него надевается труба сечением не более 50 мм, начинается ввинчивание.

Что характерно этому методу, при увеличении длины трубы давление на сваю будет уменьшаться. Обороты делаются в противоположном направлении оси сваи, при этом за один пройденный круг она должна погружаться в грунт на 15 – 20 см.

Отклонения от заданной вертикали строго контролируются и при малейших изменениях корректируются. Нужно учитывать, чем глубже винтовые сваи погружены в землю, тем сложнее выправить их наклон.

Глубина погружения свай в грунт зависит от особенностей почвы, климатической зоны

Расчёт глубины вхождения опоры в землю подлежит подробному вычислению. При этом учитываются региональные климатические особенности региона, в котором расположен земельный участок, расположению русла подземных вод, архитектурным и конструктивным особенностям строящегося здания.

Если планируется выполнять все работы самостоятельно без обращения к услугам специалистов, чтобы получить более точный и правильный расчет, придётся воспользоваться услугами геодезистов – архитекторов. Они сделают анализ грунта, составят точный план земельного участка, определят все интересующие величины и дадут профессиональные советы по поводу глубины установки и расстояния между сваями.

Расстояние между опорами закладывайте не более 3 м Технология строительства на свайном фундаменте пользуется популярностью. Однако желающие воспользоваться данным методом задаются вопросом: какое расстояние должно быть между винтовыми сваями?

Расчет величины происходит исходя из суммарной нагрузки строения и свойств грунта. При этом вычисление не производится для временного и неответственного строения. Максимальное расстояние между сваями составляет 3 м, однако довольно часто оно снижается до 1 – 1,5 м.

При определении шага опор нужно не забывать о ростверке. Каждый его конец должен располагаться на край вкрученной сваи. Данное правило касается каркасных, брусовых и срубовых домов.

Опоры располагаются там, где проходят несущие стены При обустройстве дома с плитным фундаментом, расположенном на винтовых трубах, расчёт шага и глубины залегания подлежит обязательной сертификации и проверке проектной документации специалистом.

Технология предполагает сложное вычисление, хотя порядок выполнения работ аналогичен: сваи в определённом порядке погружаются в грунт, на них ставятся бетонные плиты.

Расположение опор идентично – под несущими стенами, перегородками и колоннами.
