Треугольное_слуховое_окно_на_крыше_конструкция_чертёж

Технология установки окна в мансарде

Монтировать оконную систему лучше на этапе возведения крыши. Сделать мансардное окно своими руками можно и в процессе эксплуатации жилья, но придется вырезать проем.

Подготовительные мероприятия

Заранее надо запастись инструментами. Для работы понадобятся:

• уровень;
• рулетка;
• отвес;
• линейка;
• киянка и молоток;
• шуруповерт.

Резку деревянных элементов кровли выполняют обычной пилой, для демонтажа профлиста или шифера используют болгарку с разными насадками.

Предварительно надо изучить схему крыши, понять места расположения стропил и нанести разметку – отметить границы будущих окон с учетом зазоров для конструктивных элементов.

Полезное:   Теплоизоляция Технониколь для стен, пола, кровли и фасада

Резка оконного проема

Первый этап монтажа мансардных окон – создание проема в кровле. Работа кропотливая и ответственная, без соответствующих навыков есть риск повредить конструкцию крыши.

Порядок действий:

1. Проверить соответствие размера окон сделанной разметке. С каждой стороны должны быть припуски по 3 см под укладку утеплителя.
2. Технический зазор от низа оконной системы до покрытия крыши – около 8 см. От верхнего монтажного бруса к кровельному материалу оставляют 4-10 см – для предупреждения перекоса окна при усадке стропильной конструкции.
3. По разметке снять обшивку. Обрезать обрешетку и теплоизоляционный слой – рез выполняют параллельно полу вверху, и вертикально внизу. Такой подход откроет беспрепятственный доступ свету.
4. Черепицу снять, профлист срезать.

Обустройство коробки окна

Перед тем как установить оклад и стеклопакет, необходимо позаботиться о надежной опоре – ее роль выполняет коробка.

Ход работ:

1. Снизу монтировать временную опору – любой деревянный брусок. Проверить нижнюю горизонталь окна, перекосы недопустимы.
2. Зафиксировать низ коробки на шурупы, после – закрепить верхнюю часть рамы. В дальнейшем может понадобиться регулировка, поэтому крепежи не надо закручивать вплотную.
3. Проверить ровность размещения рамы – оценить горизонтальность/вертикальность. Регулировать положение можно с помощью пластиковых клиньев.
4. Монтировать теплоизоляцию – уложить утеплитель в зазоры между рамой и пирогом кровли. Подрезать материал с небольшим запасом.

Монтаж оклада и стеклопакета

Для предупреждения протечек монтируют оконный оклад – защитный фартук поставляется в комплекте. Последовательность монтажа герметизирующего элемента:

1. Закрепить нижнюю часть оклада с выступающим резиновым козырьком.
2. Зафиксировать верхнюю накладку, закрепив ее на шурупы.
3. Монтировать боковые секции до упора вниз. С помощью кляммеров прикрепить оклад к обрешетке.
4. Подвести кровельный материал к фальцу на защитном фартуке.
5. В последнюю очередь сверху оклада устанавливают пластиковые накладки.

Финишный этап установки – вставка готового стеклопакета. Работу лучше выполнять с напарником, чтоб один придерживал створку, а второй – аккуратно монтировал окно в подготовленный проем. Комплект должен совпасть с окладом.

Сначала фиксируют низ окна, закручивая кронштейны до упора. Верхние крепежи оставляют в немного свободном положении – это необходимо для регулировки. После проверки ровности все кронштейны окончательно закрепляют.

Монтаж окон на фронтоне мансарды выполняют по традиционной схеме. Здесь допустимо использование обычных оконных систем – вертикальное положение защищает стекла от прямого попадания осадков.

Изготовление слухового окна своими руками

Вначале снимают часть кровельного покрытия в месте врезки окна. Рабочее место организовывают установкой подмостей или строительных лесов. Работы по усилению стропильной конструкции можно вести изнури чердака. Установку балок, стоек проверяют инструментально.

Порядок работ:

1. отрезают брус для нижнего основания по длине каркаса слухового проема плюс 20 – 25 см, крепят к полу так, чтобы он выступал за подбалочник одинаково с двух сторон;
2. ставят угловые стойки высотой больше размера окна на 15 см, каждую прибивают к балке усиления и нижней опоре;
3. верхний прогон крепят к стойкам гвоздями, аналогично монтируют нижнюю балку, выравнивают стойки;
4. для подоконника берут брусок, который крепят в подрезах боковых стоек глубиной 1 см, его дополнительно фиксируют подкладками.

Со стороны кровли устанавливают три потолочных балки с промежутком 40 см к боковым перекрытиям, затем конструкция обшивается листами влагостойкой фанеры. Делают монтаж кровельного настила, устраивают конек, разжелобки, устанавливают отливы.

Слуховое окно — мифы и реальноость

Вряд ли кто не знает, что есть такие особенные окна — слуховые. Но, мало кому известно, почему они так называются. В своем словарном фолианте Владимир Даль дал толкованию слуховому окну, как «слух в кровле» и рядом пояснил, что сам не очень понимает этот термин: «Что можно слушать на чердаке?» Но, интересно и то, что в этой же работе Даль приводит словосочетание — «слухи ветром носит». В старину маленькие открытые окна были в помещениях для прислуги, и хозяева могли подслушивать, о чем разговаривает простой люд. Обрывки фраз доносил ветер.

Другая легенда говорит, что на строительстве московского Манежа, возводимого в 1817 году в честь ознаменования победы над армией Наполеона, работала артель крепостного по фамилии Слухов. Талантливый мастеровой возводил добротные крыши. Его кровельные работы были известны повсеместно.

Первоначально на крыше Манежа и фронтонах не было окон, чердаки не проветривались. В знойный летний день помещение сильно нагревалось, и горячий воздух деформировал деревянные потолочные перекрытия и крышу. Узнав о проблеме, император Александр I повелел в кратчайший срок переделать крышу. Тут и пригодились уникальные способности Слухова. Он нашел выход, проделав на скате несколько окон для поступления на чердак прохладного воздуха. В дальнейшем такие окна в крыше стали называть по фамилии крепостного мастера — слуховыми.

Но, проветривание это не единственная функция слуховых окон. Они влияют на уменьшение давления на потолочные перекрытия. Балки с трудом выдерживают тяжесть пролета, особенно, если он большой, и могут прогнуться или обрушиться. Сильный сквозняк формирует над перекрытием зону с пониженным давлением. В результате нагрузка на балки уменьшается, что позволяет избежать весьма опасных ситуаций.

Еще одно французское название у слухового окна — «люкарна», что значит мансардное окно. Раньше мансарды были излюбленным недорогим жильем студентов, поэтов и художников. В романе «Три мушкетера» Дюма своего главного героя д’Артаньяна поселил в Париже тоже в мансарду. В последние время отделка чердачных помещений под жилые комнаты набирает все большую популярность.

При возведении скатных крыш современные строители тоже устанавливают слуховые окна. Они выполняют три функции: проветривание, выход на кровлю, и освещение мансарды. Существуют четыре основных вида слуховых окон: с двускатной крышей, с трехскатной и плоской крышей, и циркульные. Применяются те же кровельные материалы, что и для крыши. Окна могут быть любой формы, безрамные или с частыми переплётами, с выходом на балкон, так как фронтон здания нередко украшает небольшая лоджия или балкон.

Для улучшения тепловых характеристик и созданию необходимого светового режима в мансарде устанавливают рольставни Они монтируются чаще на прямоугольные, дуговые, овальные или треугольные оконные проемы. Это могут быть модели с автоматическим или ручным управлением. Цветовое разнообразие изделий позволяет использовать рольставни как для классического оформления дома, так и для создания авангардных идей. Более того для большего комфорта, рольставни с автоматическим приводом можно подключить к системе «умный дом».

Существует особый стиль отделки мансард — «лофт», который пришел в Европу из США в середине двадцатого века. В это время центральную часть Нью-Йорка стали освобождать от складов и промышленных предприятий. Пустые здания переделывались под недорогие квартиры или магазины. Просторные помещения высоко под крышей начали переделывать под студии и галереи, в которых охотно селились художники и другие представители творческой богемы. В переводе с английского «loft» значит «чердак». Так появился особый стиль очень схожий со стилем французских мансард.

Все меняется, в том числе и терминология. Не удивительно, что сочетание «слуховое окно» выходит из обихода и скоро останется только в романах о событиях прошлого века или в старинных книгах.

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Треугольные проемы в крыше следует располагать по одной линии с окнами, расположенными ниже в стенах здания, чтобы не нарушить архитектурные пропорции сооружения.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.

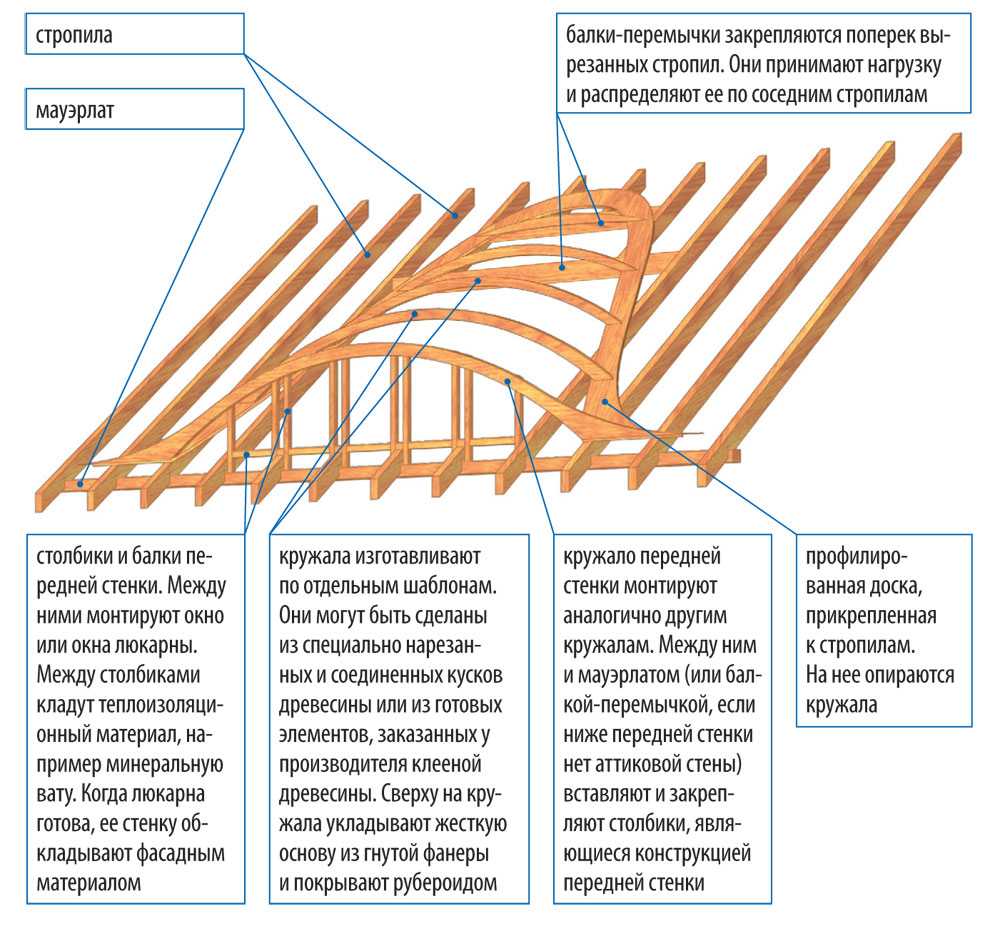

2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Не допускается использование врубок и врезок, ослабляющих стропильные балки.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

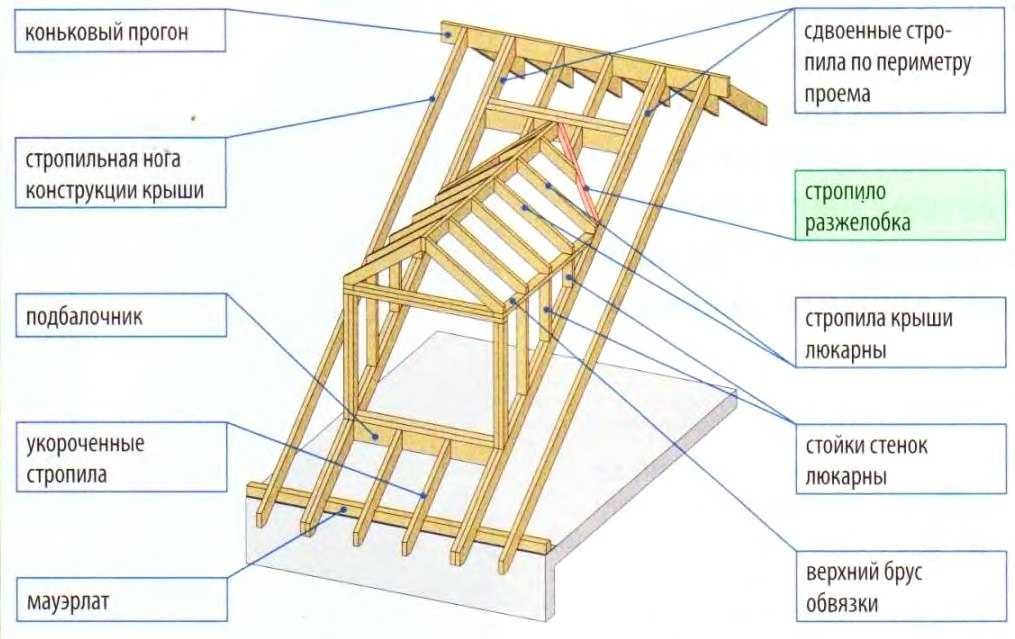

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Укороченные стропила рекомендуется выполнять, используя универсальный шаблон, это существенно ускоряет работу.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника».

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Создание оконного проема в существующей крыше

В индивидуальных домах иногда возникает необходимость обустройства в кровле оконного проема и установки в него окна. Переделывать полностью кровлю – достаточно дорогой, трудоемкой и сложный процесс, потому существуют возможности в несколько приемов сделать оконный проем для слухового окна.

Окна на крыше домостроения должны забирать не более 10% площади кровли под ними.

Проёмы значительных размеров на кровле приводят к высоким теплопотерям. Кроме этого, у больших окон стекла менее прочные и менее устойчивые к природным и механическим воздействиям извне, чем у окон небольших размеров. Оптимальный монтаж – размещение оконной рамы точно по центру кровли в промежутке между обеими несущими кровельными балками.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек.

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Варианты размещения

Классическая форма установки — конфигурация надстройки в виде домика, при этом чертеж рассчитывают так, чтобы удовлетворить требования по освещенности комнаты. Слуховое окно на крыше может быть двускатного или односкатного размещения. Их стеклят или ставят роллеты, применяют жалюзи.

По нормам предусматривается перепад температуры между улицей и внутренним помещением в 5 – 10°. Если разница больше, в конструкции стен и крыши домика ставят системы для предупреждения выпадения конденсата.

Делают несколько таких просветов в промежутках между стропилами, чтобы не вырезать несущие элементы крышной конструкции для установки окошек и не изменять строение балочной системы дома.

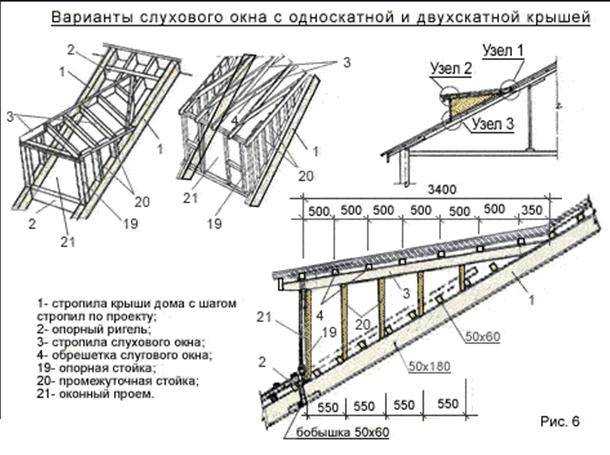

Односкатное

Крыша, уклон которой больше 15°, создает дополнительный поток дождевой воды в направлении окна. Односкатные крыши над окном размещают так, чтобы можно было организовать сток воды в приемные воронки снаружи свесов или внутри здания. Скат делают такого размера, чтобы его наклон не повлиял на объем помещения, но при этом был надежный отвод осадков за пределы навеса.

Уклон ската окна делают несколько меньше, чем крутизна главного покрытия дома. Проектирование выполняют с вычерчиванием проекта на бумаге в масштабе, чтобы габариты односкатного окна сочетались с размерами других элементов фасада. Наклон влияет на количество реек для обрешетки и объем кровельного настила. Для мягких рулонов применяют небольшой уклон, но выполняют сплошную обрешетку.

Двускатное

Такие проемы располагают между стропилами так, чтобы не нарушать строение стропильной системы. Над окном ставят коньковый элемент для организации правильного стыка двух скатов. Наклонные поверхности могут быть разные по квадратуре и иметь отличные друг от друга уклоны. Верхняя часть оконного навеса бывает купольной или шатровой формы.

Основание двускатного окна может располагаться в плоскости кровли или быть вынесенным на расстояние до 0,5 м. Во втором варианте потребуется дополнительное усиление балочной схемы дома. Если предусмотрен выход из слухового двускатного окна, конструируют смотровую площадку, которую выполняют в виде небольшого балкона с перилами.

Особенности установка и устройства своими руками

Слуховое окно с двускатной крышей может быть закруглённым или островерхим.

Это не самая простая конструкция, но такое окно вполне можно сделать своими руками. Каркас делаем во время возведения стропильной системы. В чертеже вы предварительно должны обозначить месторасположение и точные размеры окна. Вы оставляете проём между стропил и начинаете возводить каркас.

Стропила, которые будут держать окно, нужно усилить и сделать дополнительные опорные стойки. Разметив стропила, монтируем на них балки (брус, сечением от 15 см) нужного размера. Располагаться они будут поперёк стропильных ног. Обычно нижнюю поперечную балку устанавливают вровень со стеной дома и на неё монтируют опорные стойки нужного размера (делая временные распорки).

Стойки нужно выставить строго вертикально и на одном расстоянии от карниза. Затем обе стойки жёстко скрепляем между собой верхним поперечным брусом. У нас получилась рама, в которую и будет устанавливаться окно. Монтируем продольные брусья, связывая раму со стропильной системой.

Ещё раз убеждаемся, что все запланированные размеры соблюдены и стойки стоят вертикально.

После этого устраиваем стропильную систему для крыши самого слухового окна. Затем мы занимаемся устройством «кровельного пирога», делаем обрешетку, возводим стенки слухового окна, надёжно герметизируем примыкания, настилаем кровельный ковёр и только после этого устанавливаем окно и доборные элементы.

При сооружении четырёхскатной вальмовой крыши лучшим вариантом будет устройство треугольных слуховых окон. Для них не надо возводить отдельного каркаса, их можно органично встроить в кровельную конструкцию, немного изменив стропильную систему для торцевого треугольного вальма (или двух).

Вам понадобятся две дополнительные мощные опорные стойки, в верхней части вальма вы просто делаете нишу с помощью двух поперечных брусов и треугольную раму, в которую затем вставляете окно. Это, конечно, только один вариант – в вальмовой крыше вы можете устроить слуховое окно любой формы. Встречаются конструкции таких кровель с окнами на всех четырёх вальмах.

На односкатной кровле лучшим вариантом будет монтаж обычного прямоугольного слухового окна с плоской крышей. Оборудовать такое окно можно даже ничего не меняя в стропильной системе – устанавливаем две стойки, прикрепив их к соседним стропилам. Затем соединяем их верхним поперечным брусом, и оборудуем плоскую односкатную крышу с помощью продольных брусьев. Уклон крыши над слуховым окном будет значительно меньше уклона ската и в этом случае нам потребуется тщательно уплотнить все стыки и сделать дополнительные водосточные желоба.

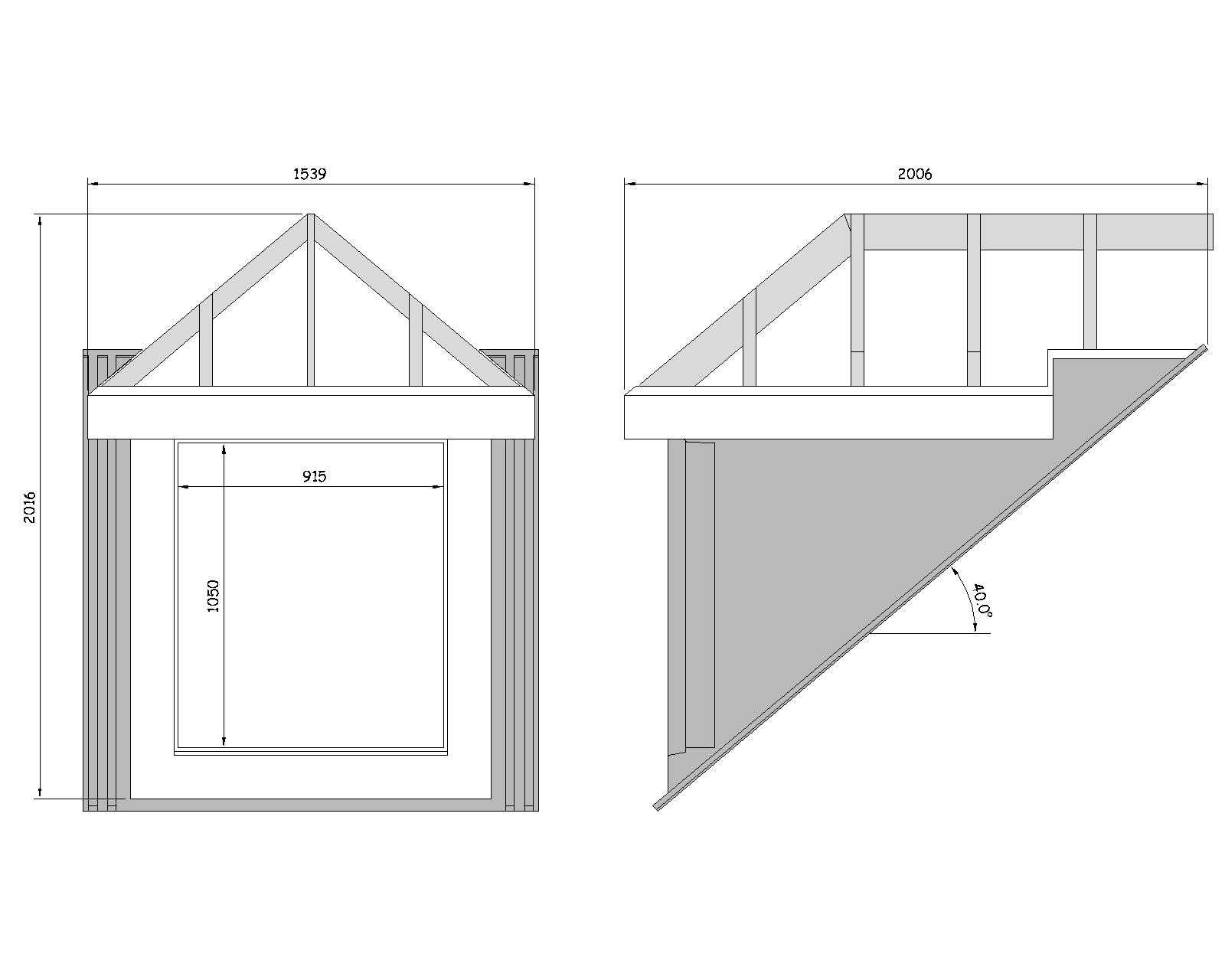

Чертеж и устройство узлов

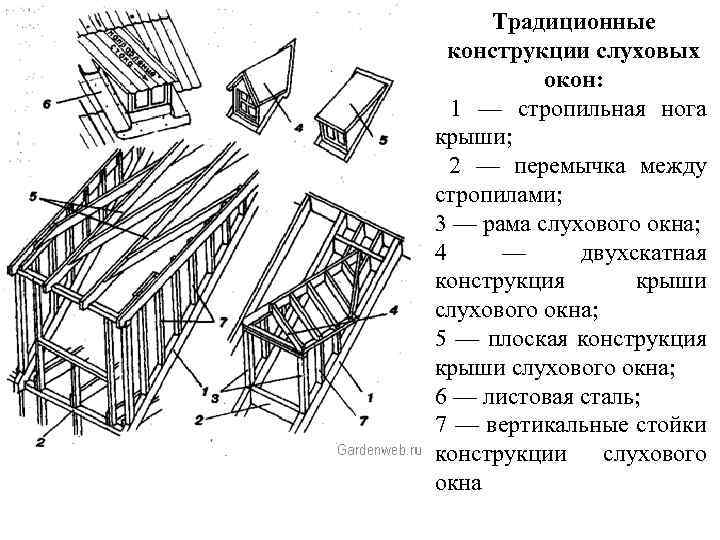

Мансардные окна. Обычно такие окна крепятся между соседними стропилами. Любое из окон этого типа является преградой для водного потока и оборудовать такие окна можно только на достаточно «крутых кровлях» – с углом наклона больше 20 градусов.

Самому пытаться сделать такое окно не стоит – стоят они не слишком дорого, а современные технологии надёжно защищают фирменные окна от протеканий и от промерзания. Монтаж готового окна не представляет сложности – опорные пластины крепятся прямо к кровле. Фрикционные петли позволяют открывать окна даже во время дождя.

Основные требования, предъявляемые к слуховым окнам

Уклон крыши, на которой устанавливается слуховое окно (люкарна), должен быть не менее 35 градусов.

Потолочные балки, которые служат опорой для кровли, устраивают сразу над окном.

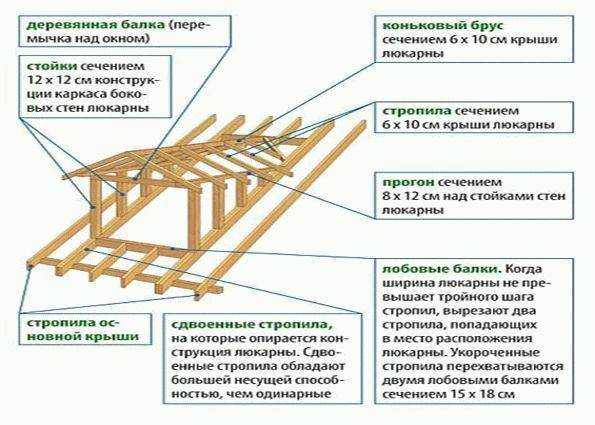

Врубки и врезки в стропила при устройстве каркаса слухового окна делать нельзя, все крепления производятся с помощью металлических кронштейнов, резьбовых соединений и скоб.

Стропила, на которые устанавливаются стойки, обязательно должны быть усилены.

Пои устройстве слуховых окон обязательно нужно посоветоваться со специалистами, чтобы подобрать конструкцию, наиболее подходящую для вашей кровли. Обязательно составьте предварительный чертёж и поинтересуйтесь, какие стандартные размеры есть у производителей окон. При работе на кровле соблюдайте необходимые правила безопасности, страхуйтесь и не работайте в одиночку. Любое слуховое окно можно сделать своими руками, главное не торопиться и тщательно продумать план работ.

Каркас слухового окна

Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

• устанавливают фронтоны;
• крепят коньковый брус и стропильные ноги;
• при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

Когда создаются слуховые окна – ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены.

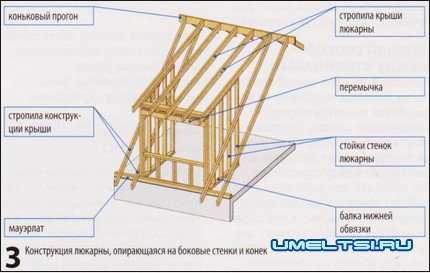

При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

После того, как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

Дальнейшая схема установки слухового окна выглядит так:

• поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
• на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
• прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
• согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
• для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

Варианты устройства

Конструкция окна в остроугольной кровле позволяет размещать на фронтонах крупные рамы, при этом используются оригинальные детали. В домах старой постройки, сохранивших прежние архитектурные черты, целесообразно использовать привычное слуховое окно. Когда жилище более современное по духу, тут уже допускается применение мансардного формата. Важным отличием слуховых окон является то, что они не ставятся без особых ниш в кровле. Количество креплений весьма велико в этом случае.

Мансардные окна просто крепятся в промежутки стропил. Подобные элементы, кроме своей основной функции, оказываются преградой для потоков воды. Оттого их рекомендуется монтировать на покатые крыши, угол наклона которых составляет от 15 до 20 градусов. Нужно очень тщательно продумывать всю схему, составляя чертеж

Большое внимание уделяют защите внутреннего пространства от холодного воздуха, ветра и осадков

Использование его позволяет исправить недоработки проектировщиков и все же воспользоваться практически полноценным балконом на мансардах. Подобное технологическое решение было найдено сравнительно недавно, когда за работу взялись дизайнеры из западноевропейских стран. За основу взята концепция трансформера, причем точный подбор габаритов под параметры зданий помогает не нагружать фасады сверх меры.

Что такое слуховое окно?

Скворечник или слуховое окно – это малый конструктивный элемент (окно) мансардных или чердачных крыш. Это окошко имеет массу оригинальных названий: петух, шлейф, бычий глаз, летучая мышь, дом гнома, люкарня, дормер.

Естественное освещение чердачного этажа дает определение расположения слухового окна – южное направление. Так как основное назначение «дома для гнома» — это получение качественной вентиляции и освещения, то такой архитектурный элемент никогда не располагается на северной стороне.

В некоторых странах разработаны даже рекомендации по его форме, расположению и даже декорированию. Часто слуховое окно заменяется большой вентиляционной решеткой, что значительно меняет дизайн крыши без функциональных изменений.

Как уже писалось выше основная функция слухового окна – это обеспечение достаточной вентиляции мансарды. Но что будет, если проигнорировать конструкторские рекомендации и не установить, как минимум, вентиляционный канал:

1. Даже при условии качественного междуэтажного теплового изолирования, потери тепла в чердачное пространство не минуемо. Это тепло резко охлаждается на чердаке и выпадает в виде конденсата, что при недостатке вентиляции сказывается на его скоплении.
2. Отсутствие освещения провоцирует ускоренное образование плесени и грибка, не говоря уже о столь не приятных существах. Поэтому даже у очень чистоплотного хозяина дома при отсутствии на чердаке слухового окна будут постоянно проявляться неприятные факторы.

Обоснование необходимости слухового окна с точки зрения физики и основ строительства: Крыша – самый слабый элемент здания, ее постоянно пытается разрушить сильный ветер и когда конструкция крыши достаточно жесткая, ветер пытается приподнять ее.

Возникает вопрос: «Как это?»

Сильный ветер из-за скорости воздушного потока вызывает разряжение над кровлей, а под кровлей без слухового окна давление не меняется. Поэтому крыша, как воздушный шар пытается приподняться, причем соответственно, чем скорость ветра выше, тем это явление больше проявляется.

Обратите внимание!

Даже при условии большого веса крыши и ее надежного прикрепления к стенам обязательно появляется вибрация, что негативно сказывается на всем строении.

С точки зрения практичного строительства в условиях проявления ненастных погодных условий слуховое окно является своего рода клапаном избыточного давления, т.е. сильный поток ветра быстрее выбьет стекла, тем самым уравновесив давление, чем приподнимет всю крышу.

https://youtube.com/watch?v=7O4nsAB6kB0

Каркас слухового окна

Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

• устанавливают фронтоны;
• крепят коньковый брус и стропильные ноги;
• при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

Когда создаются слуховые окна – ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены.

При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

После того, как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

Дальнейшая схема установки слухового окна выглядит так:

• поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
• на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
• прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
• согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
• для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную гидроизоляция и теплоизоляция и эстетически привлекательную отделку.
