Конструкции, виды и особенности кровельных ограждений

Особенности выполнения кровельного ограждения

Конечно, в зависимости от типа ограждения, его предназначения, производителя, кровли, на которую его нужно установить, и многих других факторов кровельное ограждение может иметь дополнительные конструктивные элементы. Однако в стандартной комплектации каждого ограждения присутствуют:

• опоры (они же стойки) кровельного ограждения, которые представляют собой трубу с круглым, но изредка и квадратным сечением. Зачастую используется труба с толщиной металла 1,4 мм. Опоры – несущий элемент конструкции ограждения, который устанавливается на крышу в вертикальном положении и «удерживает» все последующие части ограды. Высота опор зависит исключительно от назначения кровельного ограждения и места его установки;
• планки кровельного ограждения. Планку кровельного ограждения называют также основанием: она представляет собой трубу круглого или квадратного сечения, которую устанавливают параллельно плоскости кровли и фиксируют болтовым соединением к опорам. Длина каждой планки идет стандартной, но для возможности создания непрерывной ограды по всему периметру крыши один конец трубы обжимают;
• универсальный кронштейн. Данный кронштейн применяется для монтажа опоры ограждения на поверхность кровли;
• регулировочный кронштейн. Данный кронштейн используют, чтобы зафиксировать опоры кровельного ограждения в строго вертикальном положении;
• крепежные детали. При монтаже кровельных ограждений используются саморезы, болты, гайки и многие другие элементы креплений.

Последовательность установки будет следующей: на кровлю монтируются универсальные кронштейны, на которые устанавливают регулировочный кронштейн. Следующий этап – установка опор в кронштейны. Затем на вертикальные опоры устанавливают поперечные перекладины.

Установка защиты на неэксплуатируемую и эксплуатируемую крышу

Сначала следует разобраться, что подразумевают под понятием «эксплуатируемая» и «неэксплуатируемая» кровля.

Первый тип предполагает частое проведение работ по очищению и периодический ремонт, а второй нет.

Как правило, эксплуатируемые крыши должны иметь специальные приспособления, чтобы по ним было удобно передвигаться и проводить монтаж кровли.

Из этого следует, что на ней должна быть установлена более надежная защитная система. Для выполнения такой конструкции на эксплуатируемой крыше есть свои требования.

Например, если сооружение высотой менее 30 м, то минимальное значение высоты решетки — 110 см. Если дом выше 30 м, то оградительная конструкция должна быть 120 см.

Если планируется установить парапетную конструкцию, то высоту решетки следует уменьшить на высоту парапетов.

Также следует помнить, что горизонтальные и вертикальные перекладины конструкции должны находиться на определенном расстоянии.

Промежуток между горизонтальными балками должен быть около 30 см, а между вертикальными – 10 см.

Кроме решетки ограждение может быть оборудовано с использованием навесного экрана, по требованиям ГОСТа.

Такое устройство кровли предполагает частое появление на ней людей и проведение работ. Данные правила также регламентированы ГОСТом.

Что касается крыши неэксплуатируемого типа, то здесь все проще. Поскольку на ней не предполагается частого проведения ремонта или работ по очищению от снега, то и оборудована она хуже.

Тем не менее, такая кровля тоже предполагает обслуживание, хоть и редкое. Поэтому защитные конструкции должны защищать только тех, кто ремонтирует крышу, а именно профессиональных работников.

Высоту защитных ограждений делают 60 см, на это не влияет высота жилых или общественных зданий.

Расстояние между горизонтальными балками решетки при этом не должно превышать 30 см. Все эти требования регламентированы ГОСТом и СНиПом.

По причине того, что такая крыша не предполагает частого осуществления на ней работ, то и основание кровли не должно быть жестким.

Однако ситуации могут быть разными, в некоторых случаях все-таки приходится подниматься на крышу. Для этого устанавливается ограждающая система.

Причем в нее входит не только решетка, но и мостки, трапы. Все эти сооружения помогают не только с комфортом передвигаться по крыше, но и распределять нагрузку веса работников.

Чтобы зимой на такой кровле было не менее безопасно, вместе с решеткой устанавливают задержатели для снега, лестницы для кровель, мостки и т. д.

Если нет ограждений на кровле, то она становится не безопасной для людей.

Важным требованием к любой кровле независимо от ее типа является безопасность эксплуатации, повысить которую позволяют ограждения кровли. В данной статье будет рассказано о том, как выбрать ограждение кровли – серия и конкретная модель рассматриваться не будут, а также – какие требования предъявляются к данным конструкциям.

Крыши различных зданий существенно отличаются друг от друга, причем основное отличие состоит в типе конструкции кровли, которая может быть плоской или скатной.

Независимо от того, какая конкретная конструкция выбрана для здания, при проведении ремонтных и профилактических работ могут произойти несчастные случаи – которых может быть целая серия — ограждение кровли позволяет существенно снизить риск таких происшествий.

Существует несколько основных разновидностей скатных крыш в зависимости от конструкции, количества и расположения скатов:

• Одно-, двух- или четырехскатные, которые наиболее часто применяются при строительстве загородных жилых домов, коттеджей или дач;
• , кровля которых расположена под довольно крутым углом, в результате чего монтаж ограждения кровли чаще всего становится невозможным;
• Многощипцовые, скаты которых расположены относительно друг друга в довольно сложном порядке, для таких крыш ограждения (например, с перилами) установить также довольно сложно.

Пользуется в последнее время большой популярностью не только при строительстве многоэтажных панельных домов, но и при возведении загородных коттеджей и различных офисов. Конструкция таких кровель позволяет получить дополнительное пространство, находящееся над землей и позволяющее совершать прогулки на свежем воздухе.

Можно сказать, что это разновидность балкона на крыше. Следовательно, при возведении такого типа крыши большую роль играет высота ограждения кровли, а также его привлекательный внешний вид.

Железобетонная конструкция кровли

В данном случае стропильная конструкция сооружается из железобетона: стропила изготавливают на производстве и доставляют на место установки. Стропила имеют прямоугольные сечения, а соединяют их между собой закладными деталями. Зачастую железобетонные конструкции используются при постройке промышленных и хозяйственных сооружений крупных размеров: амбаров или складов.

Подобный тип кровли отличается прекрасными эксплуатационными показателями, он долго служит и не требует сложного технологического обслуживания в процессе использования, имеет повышенные показатели прочности.

Но на фундамент зданий железобетон дает значительную нагрузку (из-за большого веса конструкций), а установить кровлю самостоятельно (без использования специальной строительной техники) невозможно.

Ограждение неэксплуатируемых кровель

Несмотря на то, что изначально такая кровля не предусматривает выхода на нее людей и их нахождения здесь, возникают различные ситуации, в ходе которых людям придется выйти на неэксплуатируемую кровлю: необходимость ремонта кровли, установки оборудования, спасение жизни при возникновении пожара и так далее.

Именно для таких ситуаций и монтируются кровельные ограждения на неэксплуатируемых кровлях. Свод строительных норм и правил от 21.01.1997 регулирует правила установки ограждений как для эксплуатируемой, так и для неэксплуатируемой кровли, не предъявляя отдельных требований для каждой из них. Однако Государственный стандарт 25772 определяет технические параметры для ограждений на кровлях неэксплуатируемых.

Так, согласно требованиям ГОСТа, вне зависимости от высоты, этажности или назначения здания, высота кровельного ограждения на его крыша должна быть 60 см и более. Между двумя вертикальными и между двумя горизонтальными элементами ограждения должно быть расстояние не более 30 см.

Ограждение эксплуатируемых кровель

Эксплуатируемая кровля должна иметь под собой основание достаточной жесткости, чтобы выдерживать вес людей, оборудования, снега, которые будут находиться здесь достаточно долгое время.

Согласно своду строительных правил и норм от 21.01.1997, такая кровля, если она располагается на высоте более 10 метров от земли и наклонена на угол менее 12 градусов, должна быть оборудована кровельными заграждениями в обязательном порядке. Это же правило остается действительным и в том случае, когда кровля наклонена на угол более 12 градусов и располагается на высоте более 7 метров от поверхности земли.

Государственный стандарт (ГОСТ) под номером 25772 предъявляет определенные требования к ограждениям балконов, лестниц и стальных крыш: они все должны быть оборудованы кровельными ограждениями. Более того, требования, распространяемые на ограждения балконов, применяются и к кровельным оградам.

Так, Государственный стандарт сообщает, что на крыше здания, которое не превышает в высоту 30 м, высота кровельного ограждения должна быть порядка 110 см, но не меньше указанной высоты. Если же здание выше 30 метров, кровельное ограждение нужно установить более высоким – 120 см.

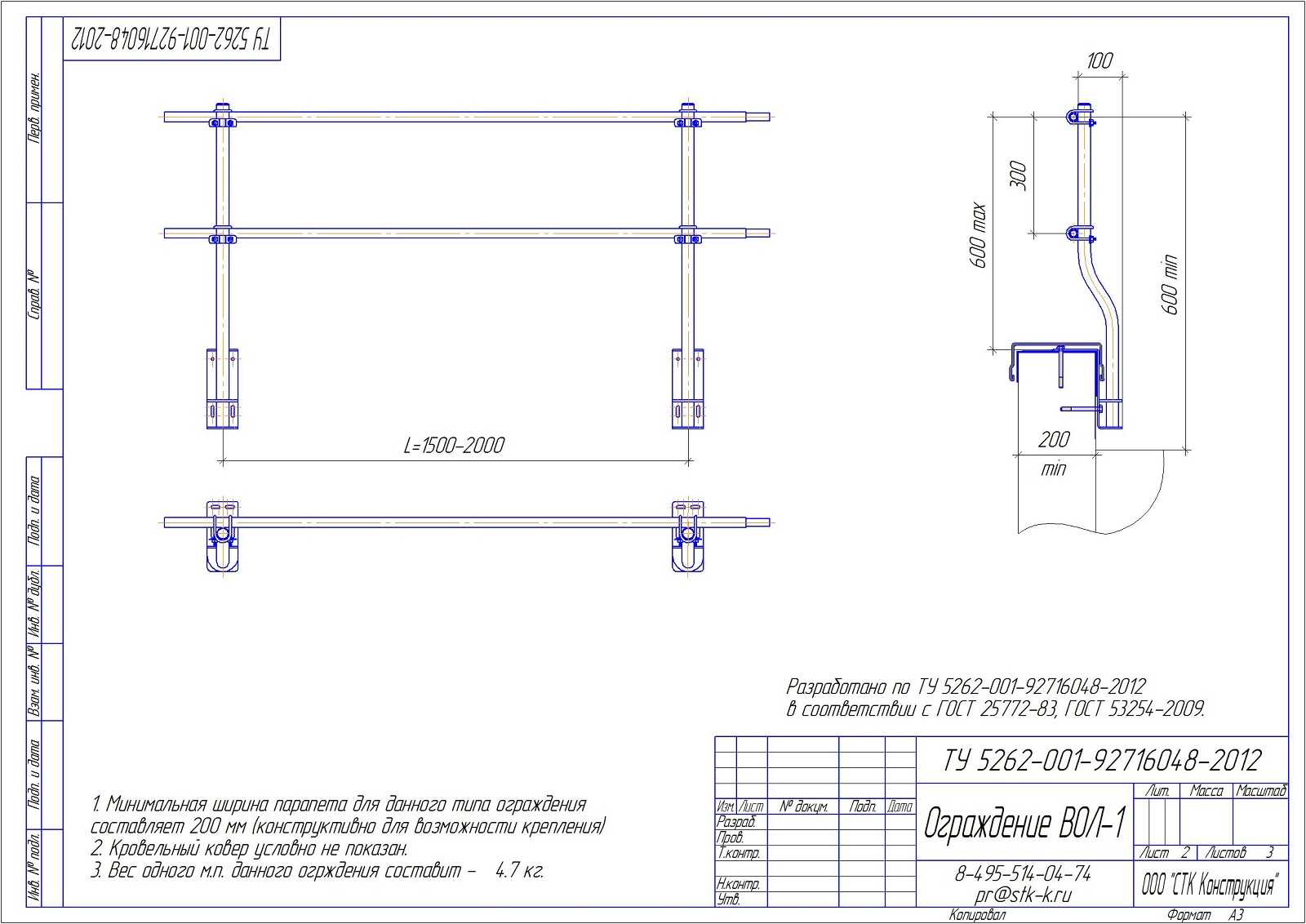

Если на крыше сооружения присутствуют бетонные парапеты, допускается уменьшать высоту кровельного заграждения на высоту парапета: к примеру, если высота здания – 30 метров, а высота парапета 60 см, то кровельное ограждение должно быть установлено на парапет и иметь собственную высоту 60 см.

Регулирует Государственный стандарт и наполненность каркаса ограждения: между двумя вертикальными элементами кровельного ограждения (опорами) должно быть расстояние не более 1 метра, а между двумя поперечными элементами – не более 30 см.

Материалы для производства ограждений кровли

Декоративное кровельное ограждение

Наиболее эффективным материалом для изготовления ограждений кровли считается нержавеющая сталь, помимо высокой прочности отличающаяся привлекательным внешним видом, который в сочетании со специальным стеклом существенно расширяет спектр дизайнерских решений, которые могут быть использованы при монтаже ограждения.

Для ограждений кровли важна не только надежность, но и внешний вид, который должен вписываться в общий стиль здания и не бросаться в глаза.

Надежность конструкции обеспечивается изготовлением ограждений кровли из металла, который покрывается специальным защитным и декоративным покрытием при помощи порошкового напыления, а также существенно повышает срок службы ограждения.

Кроме того, на безопасность выполняющих работы на крыше людей, непосредственно влияет грамотность монтажа ограждений, при выполнении которого следует строго соблюдать все нормы и требования, предъявляемые к данным элементам конструкции кровли.

В местах крепления ограждений к основанию крыше следует выполнять обработку специальным герметиком – средством для защиты от коррозии, прилегающие участки крыши снабжаются специальными заглушками.

Помимо кровельных ограждений для повышения безопасности рекомендуется также производить монтаж переходных мостиков на кровле, которые не только снижают риск падения при перемещении по крыше, но и уменьшают размер снежного покрова в зимнее время года.

Выполнение ремонтных или профилактических работ на крыше, не снабженной ограждением, может представлять серьезную опасность для жизни и здоровья людей.

Правильно выполненный монтаж ограждения и грамотный подбор материалов для его изготовления позволяют существенно снизить риск падения при выполнении подобных работ.

Соблюдение техники безопасности при высотных работах

Выполнение любых кровельных работ, включая монтаж кровельного ограждения, предусматривает соблюдение правил безопасности:

• Не допускается установка оборудования при расположении на одном уровне, поскольку так увеличивается риск травмы в случае упущения инструмента.
• Обязательно наличие страховочных тросов, которых крепятся к специальным перилам.

• Гарантией качества используемых устройств для безопасного выполнения кровельных работ являются проведенные испытания ограждений кровли, результаты которых указываются на специальных бирках.

• При отсутствии заборов и ограждающих конструкций можно арендовать устройства для ограничения территории стройплощадок. Так, опасные участки на земле, куда может упасть инструмент или материал с крыши при работе строителей, будут перекрыты.

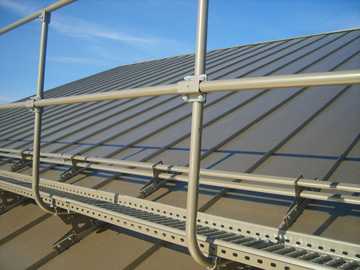

Один из вариантов ограждения кровли

Огражденная крыша

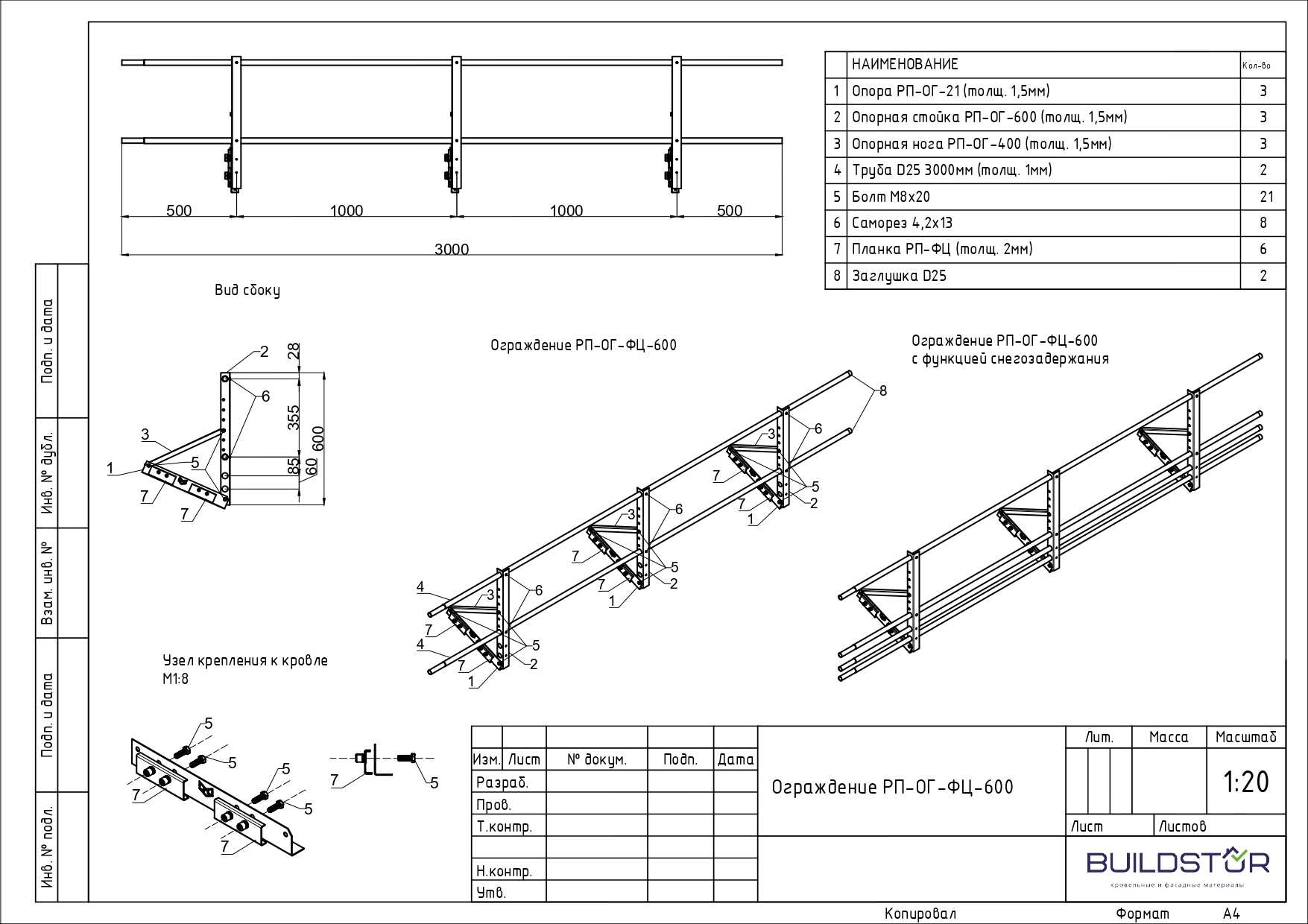

Такая конструкция, как кровельные ограждения, является довольно несложной и выполняется по общепринятым стандартам. Она состоит из вертикальных опор и двух горизонтальных перекладин, которые жестко скреплены между собой. В качестве опоры используется стальной уголок, который в нижней части сгибается в виде треугольника.  Горизонтальная составляющая этого треугольника прикрепляется к поверхности крыши, вертикальная предназначена для принятия функциональной нагрузки, а диагональная – для обеспечения дополнительной жесткости конструкции.

Устраивая ограждение кровли, опору выравнивают относительно плоскости уклона кровли и фиксируют с помощью болтов. После этого ее закрепляют на брус в нижней части кровельного листа при помощи 3-х оцинкованных саморезов, которые снабжены специальными прокладками из резины.

Материалом для горизонтальных перекладин служат стальные трубы длиной 3 метра. Их устанавливают в специальные отверстия опор, где перекладины фиксируются с помощью саморезов со сверлом. Другой конец трубы закрывают заглушкой.

Кровельные ограждения могут изготавливаться из нержавеющей и оцинкованной стали, меди, алюминия и других материалов. При необходимости их можно покрасить в какой-либо цвет, который наиболее сочетается с  цветом финишного покрытия кровли.

Выполнение монтажа в соответствии с нормами ГОСТа

Квалифицированные застройщики при выполнении строительных работ обращаются к официально зарегистрированным нормам, в данном случае — это ГОСТ, в котором составлен перечень требований с учетом пожарной безопасности и охраны труда.

Рассмотрим основные правила по устройству ограждающих элементов в зависимости от особенностей здания:

На домах, достигающих в высоту 7 м и оборудованных плоской крышей, допускается установка кровельных металлопрофильных ограждений, для изготовления которых используются перфорированные листы, либо конструкционная сталь, сложенная определенной формы. В таком случае минимальная высота ограждения кровли общественных зданий составляет 90 см, при этом крепление выполняется по всей площади крыши. Следует учесть, что данный материал может использоваться только для возведения задний, на крышу которых никто не поднимается.
При наличии на плоской крыше специальных выходов, обеспечивающих доступ к любым кровельным элементам, на ней должны быть специальные ограждения. Изготавливаются такие конструкции достаточно просто – металлические стойки крепятся на расстоянии, максимум, 1 метра, затем они для прочности связываются многорядными поперечными элементами. В высоту конструкция должна быть более 1,1 м.
К типовым устройствам для скатных кровель относятся те, что монтируются на домах выше 7 м с наклоном от 12 градусов, при этом высота ограждения кровли снип составит от 0,9 м и более. По такому же принципу оформляются строения выше 10 м, но со скатным наклоном до 12 градусов. Ознакомиться с полным перечнем требований можно, воспользовавшись специальным федеральным законом и сводом по пожарной безопасности.
В домах с внутренним водостоком ограждения должны быть устроены так, чтобы в высоту они были от 1,2 м и более. Особенностью выполнения этого правила является то, что 0,6 м конструкции занимает парапет (подробнее: «Высота парапета — конструкция и устройство»), а остальные (от 0,6 м и более) отводится на решетчатую конструкцию.

На всех зданиях, оборудованных общедоступным выходом на поверхность крыши с расположенными дополнительными строениями, эвакуационными площадками и другими важными для использования людьми элементами высота ограждения эксплуатируемой кровли составляет не менее 1,2 м. Обрамлению подвергается не только все края крыши, ограждение ставится около переходных мостов, лесенок, вокруг отдельных площадок и поверхностей строений. При наличии балкона, лоджии, лестничных пролетов, открытых летних площадок и дополнительных этажей схема обустройства ограждающих конструкций аналогична.
Владелец или арендатор здания может ограждать кровлю и более высокими, чем указано в параметрах, элементами. Снижение же величины будет причиной нарушения

Особое внимание уделяется цельности конструкции, состоящей из скрепленных сваркой стоек, реек, трубочек и перемычек.

Обязательные элементы кровельного ограждения плоской крыши

На плоских и скатных крышах кровельные ограждения незначительно отличаются, но для установки ограждения на плоскую кровлю всегда применяется следующий комплект деталей:

• опорная стойка кровельного заграждения. Опорная стойка – элемент кровельного заграждения, представляющий собой трубу, устанавливаемую в вертикальном положении, на которую следом будут крепиться все поперечные планки ограды. Обычно опорные стойки выполняют из труб с толщиной металла 1,4 мм круглого (а изредка и квадратного) сечения. Высота опорной стойки всегда зависит от типа крыши и кровли, на которую ее установят. Зачастую на плоских крышах присутствует парапет, на который и ставится кровельное ограждение: так, кровельное ограждение само по себе будет низким, но вместе с высотой парапета его высота будет достаточной для обеспечения безопасности;
• горизонтальные оградительные элементы. Изредка называемые основанием кровельного ограждения, горизонтальные элементы представляют собой трубы с круглым (но, возможно, и с квадратным) сечением, выполняющие роль перил на ограждении. Монтируются горизонтальные планки на опорные стойки ограды. Их параметры (длина, толщина металла и диаметр) обычно являются стандартными (длина около 2 м, толщина металла около 1,4 м), однако с одной стороны горизонтальные элементы всегда имеют обжим, дающий возможность практически бесшовно удлинить ограду;
• универсальные кронштейны. Универсальный кронштейн – специальный элемент крепления, фиксирующий опорные стойки к обрешетке крыши сквозь материал кровли. Часто универсальные кронштейны выполняют еще и функции регулировочных кронштейнов: позволяют установить кровельное заграждение таким образом, чтобы оно было строго вертикальным;
• крепежный набор деталей. Крепежный набор деталей включает в себя болты, саморезы, гайки и многие другие детали. Содержание крепежного набора зависит от покрытия кровли, на которую устанавливается ограждение.

Особенности ограждений разных типов скатной кровли

Для крыш скатаного типа желательно применять только усиленные кровельные ограждения промышленного изготовления.

Для двускатных крыш действуют те же нормативы и правила, что и для всех остальных типов неэксплуатирумой кровли. Свод строительных требований сообщает, что при обустройстве кровельных ограждений для таких крыш можно обойтись без установки жестокого основания под кровельное заграждение, исходя из того, что на крыше не будет постоянного скопления людей.

Но для тех ситуаций, когда производится ремонт, установка оборудования или противопожарные работы, и человеку придется провести на крыше некоторое время, необходимо смонтировать специальные ограждения в формате трапа или моста. Подобные заграждения на кровле смогут равномерно распределять вес человека на всей площади крыши и снижать риски падения человека на землю.

Для жилых сооружений высота ограждения должна быть увеличена вдвое – до 120 см. Указывает ГОСТ и на расстояние между двумя любыми элементами заградительной конструкции – до 30 см.

Свод правил и норм строительства, выпущенный 21.01.1997, требует оборудования неэксплуатируемых крыш безопасным выходом и кровельными ограждениями на протяжении всей линии периметра крыши. Если двускатная кровля является частично эксплуатируемой (участки скатной кровли чередуются с плоскими эксплуатируемыми), при обустройстве кровли обязательно учитывайте следующие его требования:

• в обязательном порядке кровельные ограждения устанавливают на крышах, высота которых превышает 10 метров, а кровля наклонена не более чем на 12 градусов; на крышах, высота которых более 7 метров от уровня земли, а кровля наклонена более чем на 12 градусов;
• при высоте сооружения менее 30 метров от поверхности земли по всему периметру его крыши монтируется кровельное заграждение высотой не менее чем 110 см; при высоте сооружения более 30 метров от поверхности земли по всему периметру его крыши монтируется кровельное заграждение высотой не менее чем 120 см;
• при наличии на крыше сооружения парапета высоту кровельного ограждения можно уменьшить на высоту парапета;
• расстояние между двумя поперечными элементами конструкции ограждения всегда должно быть не более 30 см, расстояние между двумя вертикально расположенными – до 1 метра.

Ограждения эксплуатируемых кровель

Ограждение эксплуатируемой кровли

Основным отличием эксплуатируемых кровель является оборудование жесткого основания, на которое производится монтаж материала для покрытия кровли.

Данное основание должно предоставлять возможность для частого выхода на крышу людей, выполняющих различные работы по ремонту крыши, монтажу различного оборудования или уборке с крыши снега.

В случае, когда высота расположения крыши превышает 10 метров, а угол наклона составляет не более 12º, ограждение кровли – СНиП 21-01-97 – должно оборудоваться в обязательном порядке.

Также является обязательным монтаж ограждения при уклоне, превышающем 12º, в таком случае минимальная высота крыши составляет 7 метров.

Документ, регламентирующий требования, которым должно соответствовать ограждение кровли – ГОСТ 25772-83 под названием «Ограждения лестниц, балконов и крыш стальные».

В соответствии с данным стандартом, для ограждений эксплуатируемых кровель действуют те же требования, что и для ограждений балконов:

• Если высота здания составляет менее30 метров, высота ограждения должна составлять около110 сантиметров, при высоте, превышающей30 метров–120 сантиметров.
• Устанавливая парапетное ограждение, следует уменьшать его высоту на высоту самого парапета.
• В случае заполнения каркаса максимальное расстояние между элементами ограждения кровли, расположенными по вертикали, составляет 10 см, а между расположенными по горизонтали –30 см.
• Согласно ГОСТ, ограждения могут быть оборудованы, помимо решетчатого металлического каркаса из стали, навесным экраном, изготовленным из особого стекла.

Инструкция по монтажу ограждения кровли

Сам процесс монтажа начинают с установки на кровлю универсальных кронштейнов, отмеряя между каждым из них шаг в 1,1 метра. Затем, после установки универсальных кронштейнов, крепится кронштейн регулировочный, который дает возможность зафиксировать кровельное ограждение в строго вертикальном положении вне зависимости от угла, на который наклонена кровля.

Используя хомут, его кронштейны и гайки размера М8, на регулировочные кронштейны крепят трубу, выполненную в форме буквы «Г», на которую следом будет ставиться шляпный кронштейн. Отмерив 30-60 см от верхнего края трубы, устанавливают шляпный кронштейн, состоящий из двух скрещенных планок: именно в него и вставляют круглую трубу, которая будет выполнять функции нижнего поручня.

На верхнюю часть трубы крепят кронштейн в виде скобы, который станет местом крепежа второй округлой трубы – она будет выполнять функции верхнего поручня. Таким образом, используя кронштейны-скобы и трубы, ограждение «наращивают» до необходимой высоты.

Выбрать правильные кровельные ограждения достаточно просто, главное помнить основные правила и требования государственного стандарта. Не забывайте, что:
