Мангал раскладной: чемодан, дипломан

Описание металлического мангала с положительной и отрицательной сторон

Конструкция самодельного металлического мангала состоит из металлического короба, стальных уголков, прутков и труб. Поэтому неудивительно, что у неё обнаруживают следующие преимущества:

низкая стоимость (затраты на приобретение деталей гораздо ниже финансовых издержек на покупку готового изделия);
необременительное строительство, ведь металлические детали относительно легко собрать в единую конструкцию с помощью сварочного аппарата;
возможность установки в любом месте, так как изделие не отличается большим весом и может быть переносным;
долгий срок службы, обусловленный значительной толщиной и прочностью листового металла.

Но наряду с достоинствами у него отмечают и недостатки:

прогорание стенок после длительной эксплуатации;
деформирование корпуса в случае перегрева;
подверженность коррозии, которая появляется как результат воздействия осадков.

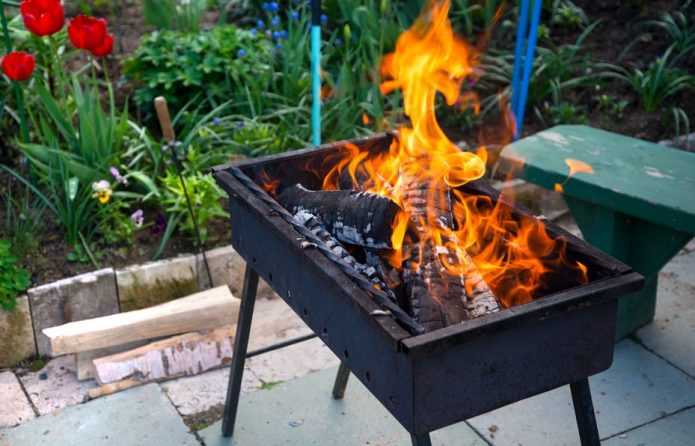

Со временем в стенках мангала появляются дыры

Разновидности мангалов из металла

Металлический мангал бывает:

тяжёлым стационарным (если облицован камнем и стоит на кирпичном фундаменте под крышей беседки);

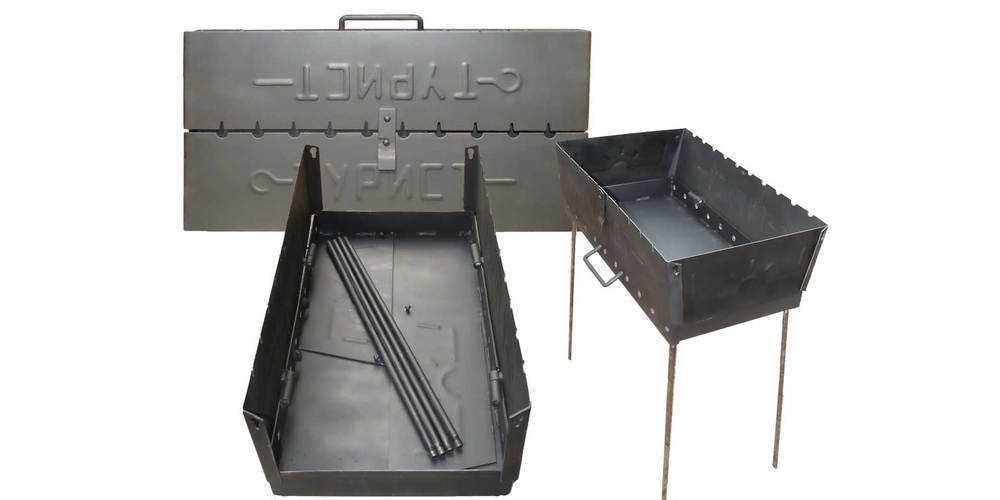

лёгким переносным (представляет собой пять соединяемых друг с другом металлических рамок, на которые укладывают шампуры, и используется на пикниках).

Рассматривая толщину стенок, выделяют следующие виды изделия:

тонкостенный — переносной вариант с небольшим весом, в который можно подкладывать только готовые угли;
толстостенный — стационарное изделие, сделанное из стали толщиной 4–5 мм, и поэтому служащее много лет.

Оригинальные конструкции

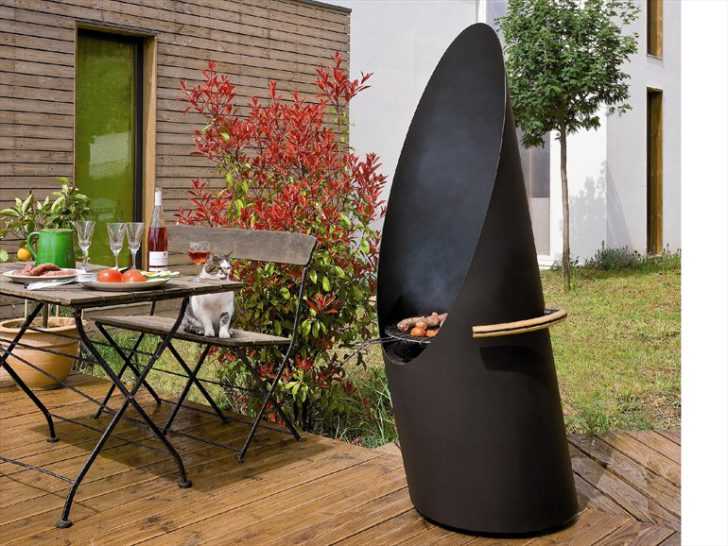

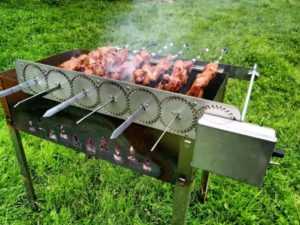

Существуют мангалы походные необычной конструкции, имеющие реальный опыт эксплуатации. Например, на нижнем фото вариант переносного в форме усеченной трапеции.

Хотя для облегчения веса раскладные мангалы обычно не имеют декоративных украшений, некоторые изделия имеют необычную форму отверстий для обеспечения тяги и хорошего горения расположенных внутри углей.

Универсальная конструкция барбекю из нержавейки может работать еще и в режиме обычного мангала с шампурами, весит немного больше, имеет дополнительные элементы корпуса.

Таким образом, из многообразия раскладных и разборных мангалов домашний мастер может выбрать конструкцию, оптимально подходящую для конкретных эксплуатационных условий, чтобы изготовить ее собственными силами.

https://youtube.com/watch?v=9nkta7qtpFk

Лучшие размеры для мангала

В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка

Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент. Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см

В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см

Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.

С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений

Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров. Ширина должна быть примерно на 8-10 см меньше длины шампуров

Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки

Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.

Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.

Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.

Как сделать складной мангал

Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:

Простая модель, разбирающаяся на 5 отдельных элементов.

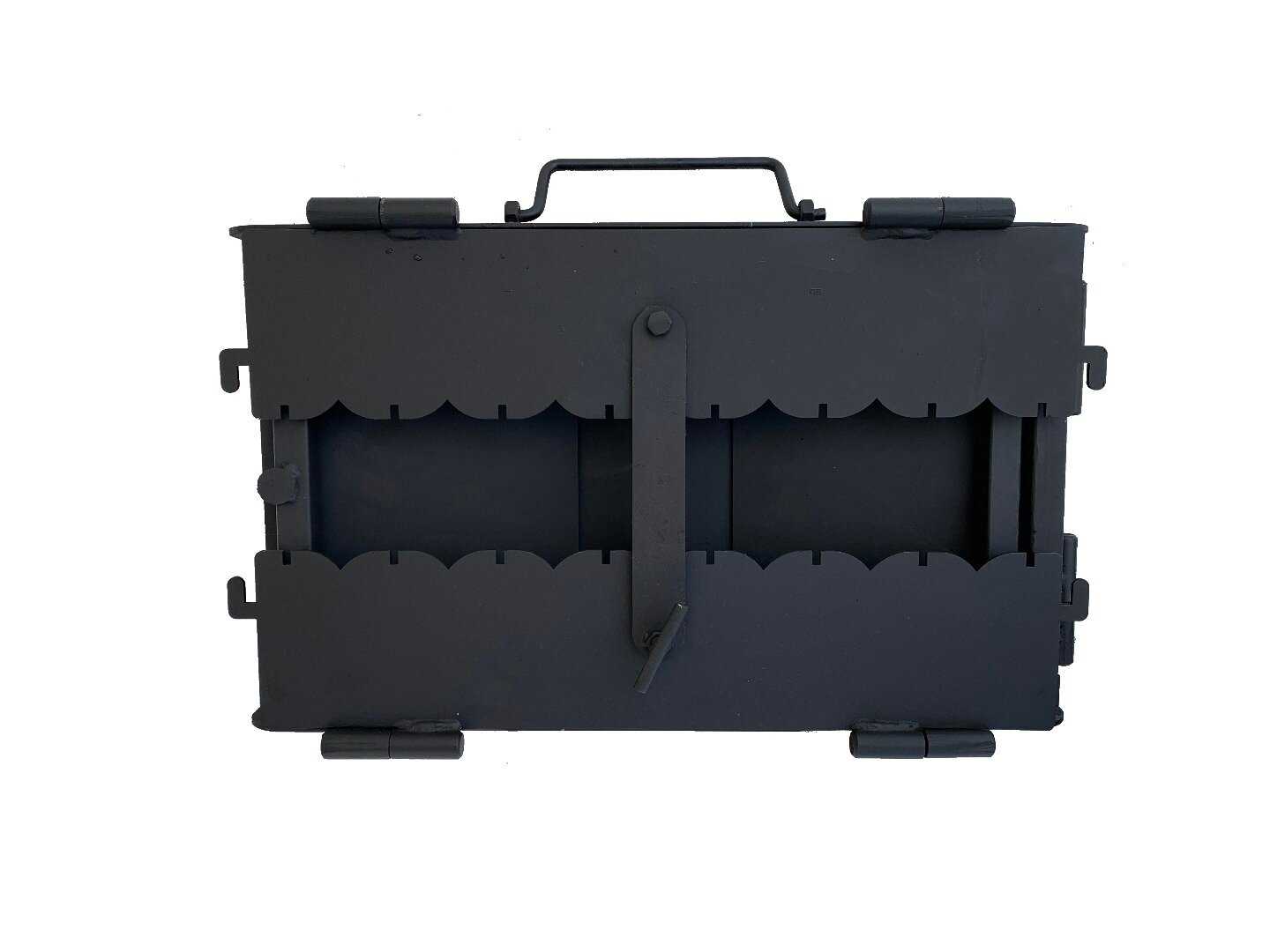

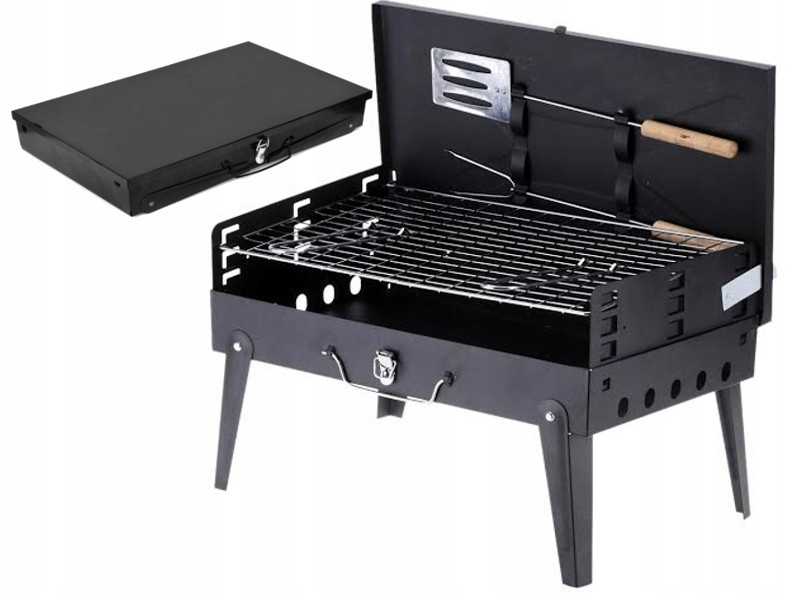

Складной мангал чемодан.

Подготовка инструментов и материала

Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:

болгарка и круги;
дрель со сверлами по металлу;
ножницы по металлу;
линейки, рулетка;
чертежи;
листовой металл.

Кроме того, для второго варианта дополнительно нужны:

сварочный аппарат с электродами;
приспособления для нарезки резьбы;
пруты арматуры, труба круглого сечения.

Выбор металла

За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.

Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.

Простой походный мангал своими руками

Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.

Рекомендуемые размеры:

ширина – 280 мм;
длина – 350 мм;
высота изделия – 240 мм;
глубина жаровни – 150 мм.

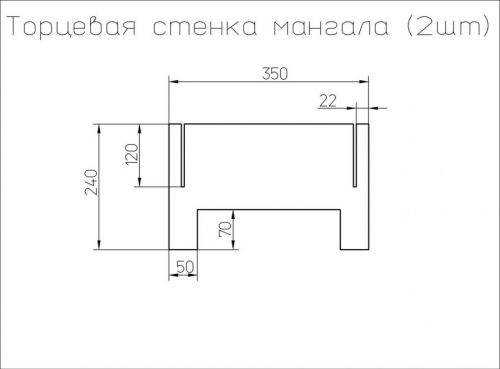

Чертежи с размерами

Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.

Скачать чертеж в формате *.dxf.

Алгоритм изготовления

Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
Детали шлифуют.
Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
При желании можно окрасить изделие огнеупорной краской из баллона.

Готовое изделие:

Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.

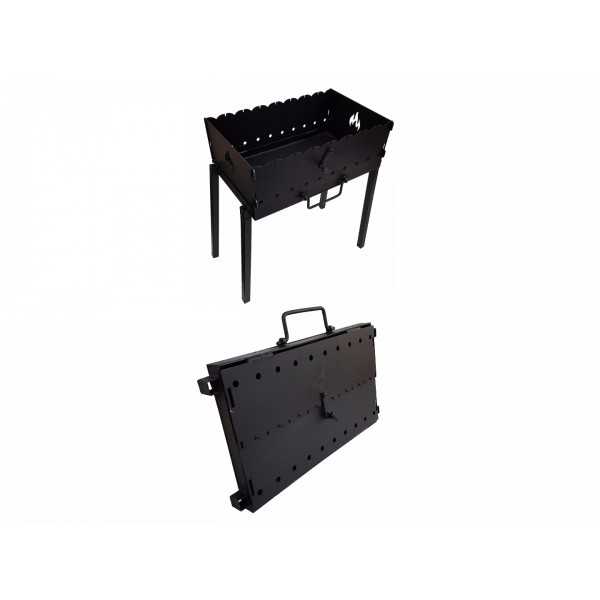

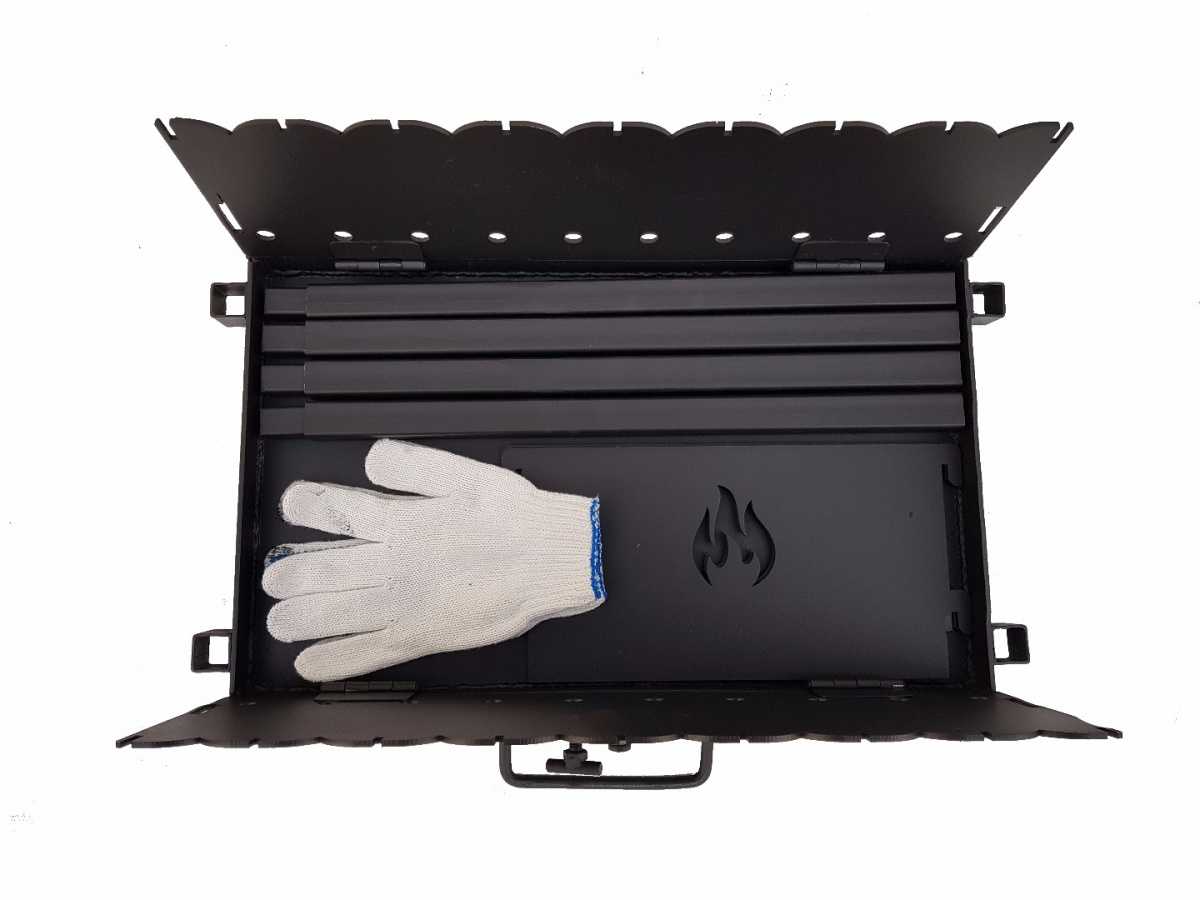

Мангал дипломат своими руками

Описание изготовления вот такой тонкой модели:

Рекомендуемые габаритные размеры мангала чемодана:

Характеристика	В сложенном виде	В рабочем положении
Длина, мм	590	590
Высота, мм	—	320
Ширина, мм	300	300
Глубина, мм	14	168
Высота ножек, мм	—	280

Чертеж с размерами для изготовления своими руками:

Скачать чертеж в формате *.dxf.

Схема изготовления складного мангала из нержавейки

Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
Сверлим отверстия.
Намечаем болгаркой линии сгиба.
Раскраиваем металл.
Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
Привариваем трубу ко дну.
Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
Также изготавливаем вторую створку.
Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
Болгаркой прорезаем пазы для шампуров.
На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
Изготавливаем н-образную конструкцию съемных ножек из круглого прута.

Мастер-класс по строительству мангала под казан с печкой для начинающих

Для приготовления вкусных блюд на природе незаменим мангал, особенно если он имеет дополнительно казан и печь. Если вы хотите создать такой мангал своими руками, вот инструкция:

Необходимо подготовить материалы: металлические трубы, листы металла, металлический уголок, сварочный аппарат, инструменты для металлообработки.
Сначала из труб и уголка собираем каркас будущего мангала. Для этого вырезаем и подгибаем куски труб и уголка, затем свариваем их вместе, образуя основание и опоры.
Далее делаем крышку-казан. Для этого нарезаем круглый лист металла нужного размера и формы, затем вырубаем отверстие в центре и приподнимаем его, чтобы он стал похож на чашу. Казан должен быть такого диаметра, чтобы его можно было установить на каркас мангала.
В каркас устанавливаем решетку для гриля. Решетка должна быть сделана из нержавеющей стали, чтобы она не ржавела со временем.
Далее делаем печь для выпечки хлеба или пиццы. Для этого вырезаем отдельный отсек в боковой части мангала, затем создаем в нем каменную кладку для хранения тепла.
Наконец, устанавливаем казан на каркас и подсоединяем его к дымоходу мангала. Казан должен быть покрыт крышкой, чтобы сохранять тепло и аромат блюд.

В статье были рассмотрены различные варианты создания мангалов своими руками: от газового мангала с ножками и баллоном из металла, до простого разборного мангала из листовой стали и мангал-коптильни из кирпича.

Каждый из предложенных вариантов имеет свои преимущества и может быть выбран в зависимости от индивидуальных потребностей и возможностей. Главное — соблюдать правила безопасности и наслаждаться вкусной едой, приготовленной на своем собственном мангале. Одна рекомендация для всех вариантов — чистите мангал после каждого использования, чтобы он дольше сохранял свой первоначальный вид и не ржавел.

Как сделать самодельный уличный разборный мангал металлический своими руками (с видео и размерами)

Современные уличные мангалы металлические обладают некой универсальностью – они вполне пригодны для оборудования домиков гриль и барбекю. Это обычный самодельный разборный мангал, состоящий из корпуса и четырех ножек.

Перед тем как сделать металлический мангал своими руками, нужно приготовить следующие инструменты и материалы:

лист железа;
рулетка;
болгарка с дисками по металлу;
сварочный аппарат;
дрель;
болты.

Самодельный мангал может быть любого размера, при этом необходимо учитывать, на сколько человек на нем будет готовиться пища. Если, например, это будет 3-4 человека, вполне достаточно выбрать размеры конструкции 50 х 30 см. Если же количество едоков будет больше, соответственно, и размер разборного мангала должен быть больше.

Расчет делается по количеству шампуров, которые одновременно будут использоваться. Расстояние между ними должно быть примерно 10 см, а между крайним шампуром и боковой стенкой — около 5 см. Не следует при этом забывать, что, во-первых, слишком большой переносной мангал не влезет в багажник машины, а во-вторых, чересчур тяжелая и массивная конструкция будет разваливаться под собственным весом.

Глубина мангала, как уже говорилось ранее, должна быть такой, чтобы расстояние между поверхностью углей на дне и мясом на шампурах составляло 15 см. При меньшем расстоянии мясо будет подгорать, не успевая прожариться внутри, а при большем не прожарится совсем, поскольку угли быстро остынут и жара в мангале не будет хватать для готовки.

После того как выбраны оптимальные размеры металлического разборного мангала, можно приступать к его изготовлению. Лучше всего для этого подходит чугун, но если используется сталь, то лист металла должен быть достаточно толстым, поскольку чем он толще, тем дольше прослужит изделие. Ножки для разборного мангала своими руками можно сделать из того же металла, что и корпус, согнув их в виде уголка, либо использовать стальные трубки, прочно приварив или прикрутив их к корпусу мангала.

Если нет сварочного аппарата, края боковой пластины придется соединять другим способом. При разметке боковых поверхностей со стороны стыков нужно прибавить по 20-30 мм, вырезав лист, согнуть по разметке, а оставшийся «излишек» загнуть и соединить с другим краем. Далее следует просверлить через стык три отверстия на одинаковом расстоянии одно от другого. Этот стык потом требуется скрепить с помощью болтов. По ребрам со стороны дна также нужно сделать разрезы на глубину 20-30 мм и загнуть лист внутрь под прямым углом. Дно необходимо положить сверху на получившуюся конструкцию. Прочности такого мангала будет вполне достаточно, чтобы выдержать вес дров и углей, но при желании можно зафиксировать дно с помощью болтов, просверлив предварительно отверстия.

Разновидности конструкций с фотогалереей

Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:

Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять

Каждое фото можно увеличить нажав на него:

С колесиками для тех, кому важно частой перемещение по территории. Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки

Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания

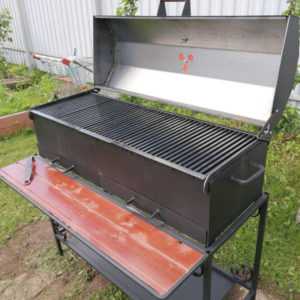

К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.

Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.

Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху. Она предназначена для стейков и плоско нарезанных овощей

В странах СНГ этот тип не распространен

Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.

Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенокСтальные трубы для изготовления опорМеталлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)Болгарка с отрезным кругомСварочный инвертер с набором электродовЛопата или бур для изготовления гнезд под опорыРубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опорыЗащитная краска для нанесения на мангалМнение экспертаВалерий ГармашШеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
Отверстия в нижней части корпуса создают диаметром 8-12 мм.
После определения с общими параметрами их отмечают на чертеже.

Вполне достаточно рисунка «от руки»

Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
Для ножек можно использовать готовые стальные уголки подходящего размера.
Отдельные части скрепляют винтами и гайками.

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
Небольшая болгарка.
Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

Производится разметка имеющегося листа металла.
Вырезаются необходимые детали конструкции.
Проделываются крепежные пазы.
Изделие собирается в единое целое.
Если есть желание, то мангал можно покрасить любым жаропрочным составом.
Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

Минимальные затраты на изготовление.
Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
На сборку и разборку мангала требуется предельный минимум времени.
Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

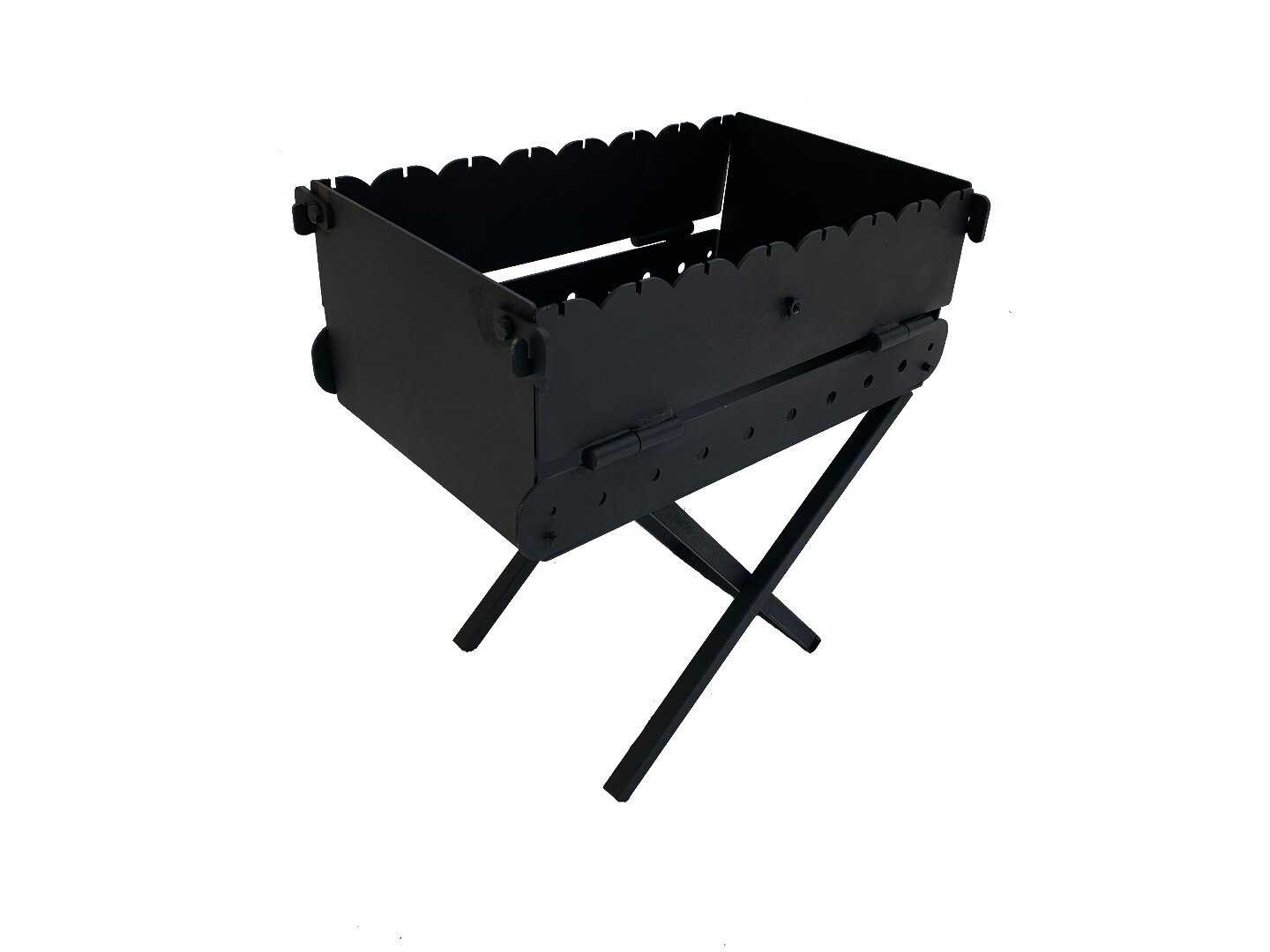

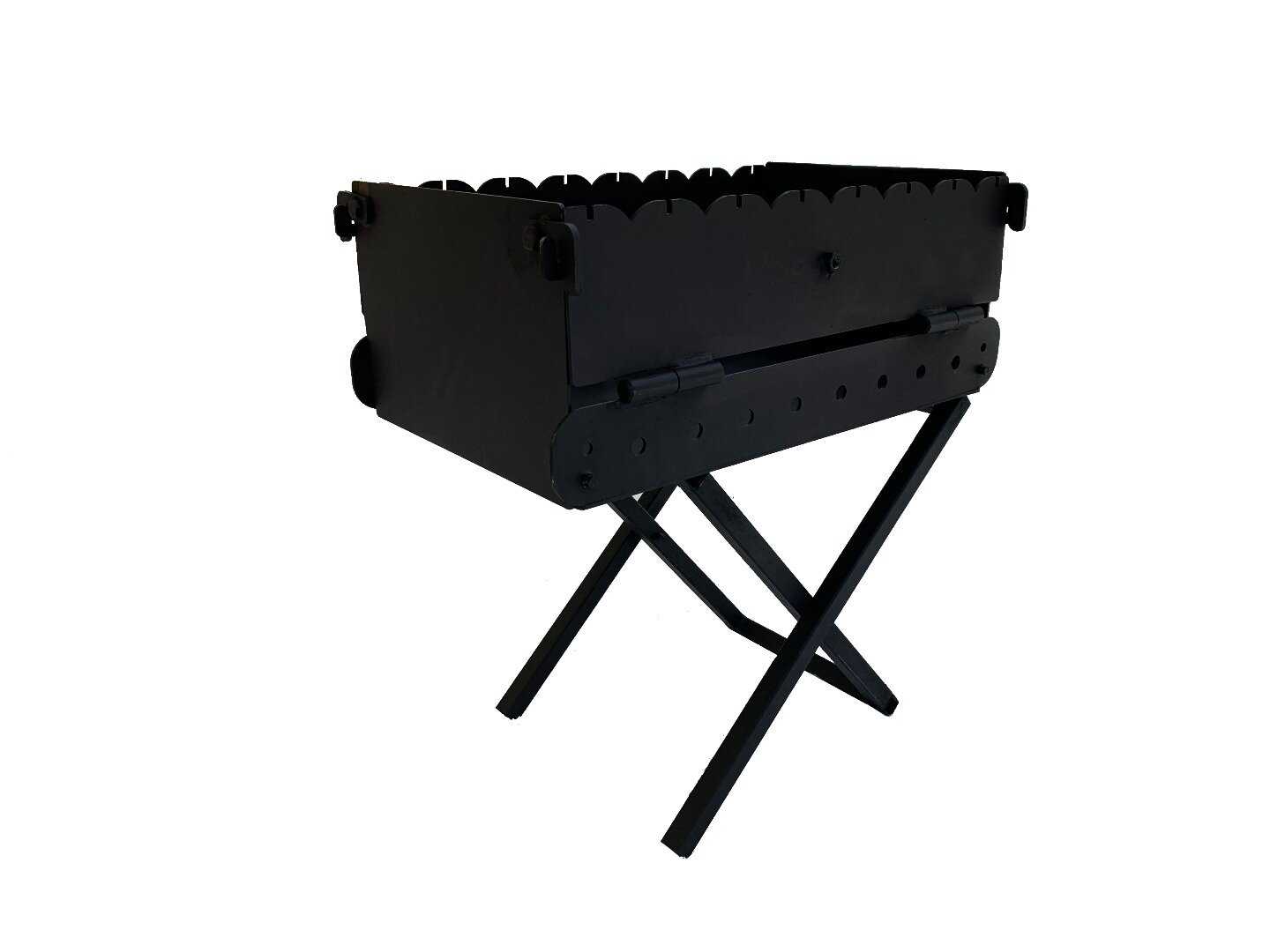

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

ТОП-15 лучших сварочных инверторов

	Название	Рейтинг
ТОП-4 лучших инвертора для ручной сварки ММА
#1	Eurolux IWM190	99 / 100
#2	Fubag IQ200	98 / 100
#3	Ресанта САИ-220	97 / 1001 – голос
#4	Искра MIG-305SP	96 / 100
ТОП-4 лучших инвертора для полуавтоматической сварки MIG и MAG
#1	Blue Weld Starmig 210 DualSynergic	99 / 100
#2	AuroraPRO Overman 200	98 / 100
#3	Сварог ProMIG 200 Synergy	97 / 100
#4	Fubag IRMIG 200 Syn	96 / 100
ТОП-4 лучших инвертора для аргонодуговой сварки TIG
#1	AuroraPRO Inter TIG 202	99 / 100
#2	Сварог Real TIG 200	98 / 100
#3	Ресанта САИ-250АД AC/DC	97 / 100
#4	Wert MMA 200	96 / 100
ТОП-3 лучших универсальных сварочных инвертора
#1	Кедр MIG 175GD	98 / 100
#2	Quattro Elementi MultiPro 2100	98 / 100
#3	Aurora Speedway 175	97 / 100

Требования к дымоходам и вытяжкам

Обустройство дымоходов и вытяжек проводится с целью удаления продуктов горения из очага. Данная конструкция позволяет отдыхающим наслаждаться чистым воздухом рядом с дымящимися углями. Удаление вредных газов осуществляется за счет перепадов давления и температуры на разных уровнях.

Существуют такие требования к системам удаления дыма:

Устойчивость к сильному нагреванию. Сохранение формы и размеров.
Высота вытяжного канала должна быть не менее 300 см.
Купол делается соответствующего или ненамного больше размера жаровни.
Крепление вытяжки проводится к корпусу или стропильной системе стоящего отдельно навеса.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

компактность размеров, удобство хранения и перевозки;
небольшой вес;
поддержание оптимального значения температуры за счет хорошего доступа воздуха;
устойчивость, возможность установки на любой поверхности;
предназначенная для комфортного использования высота;
простота эксплуатации и легкость очистки;
высокая температура плавления материала;
прочность изделия и долгий срок службы;
разнообразие вариантов изготовления раскладной конструкции;
оригинальный внешний вид;
дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Дизайн металлических мангалов

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков
