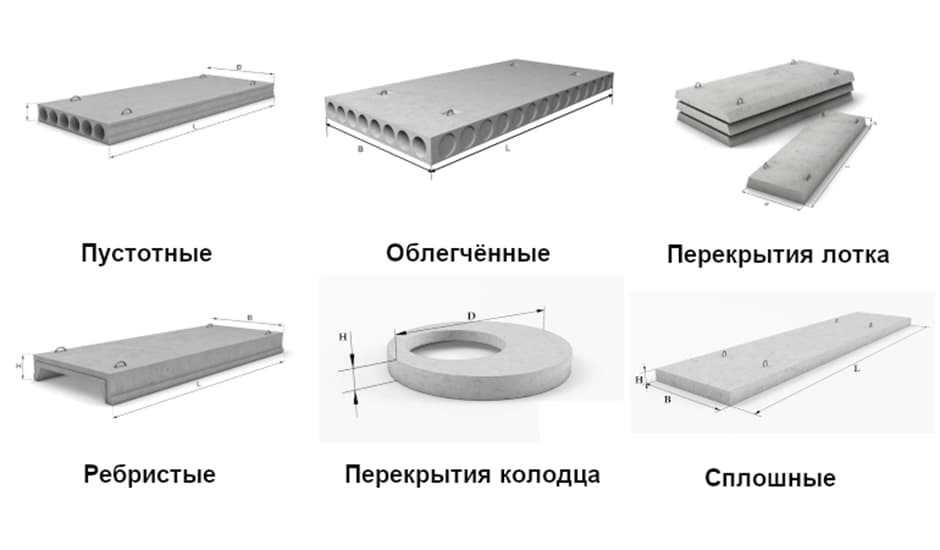

Плиты перекрытия, классификация

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
Далее вычисляем нагрузку плиты, создаваемую собственным весом, на 1 квадратный метр: 1230:3,75=328 кг на м2.
Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Как рассчитать параметры?

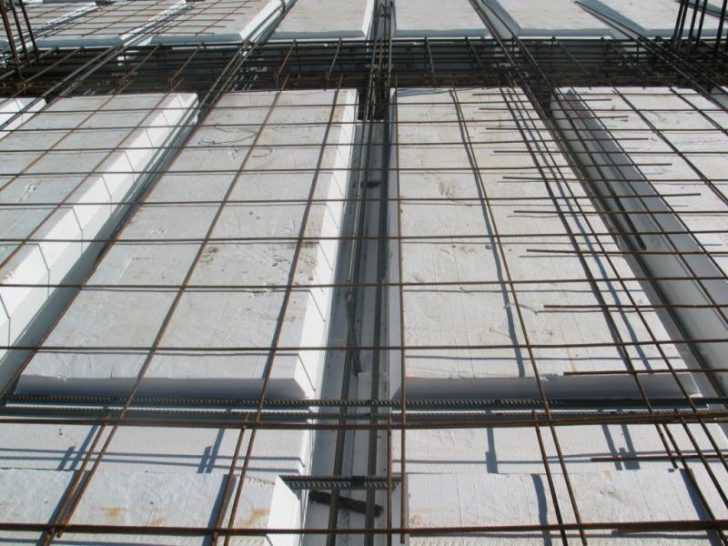

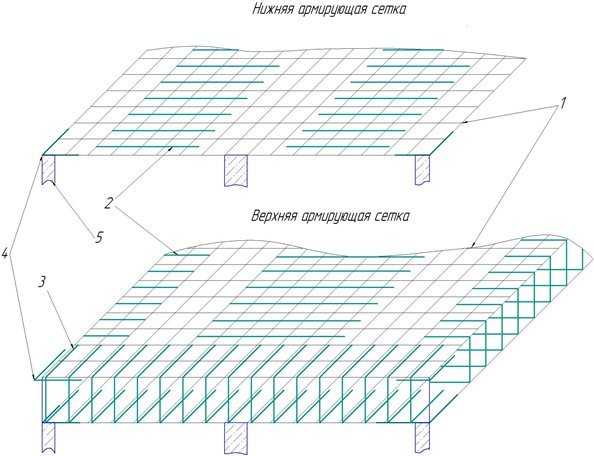

Схема монолитного армированного перекрытия

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители

Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

прочность армирующей конструкции;
действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

интенсивность постоянных нагрузок;
усилия в сечениях с большой нагрузкой;
жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

расчетное сопротивление арматуры и бетона;
арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

площадь рабочей арматуры;
погонная нагрузка на балки;
требуемый момент сопротивлений;
максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

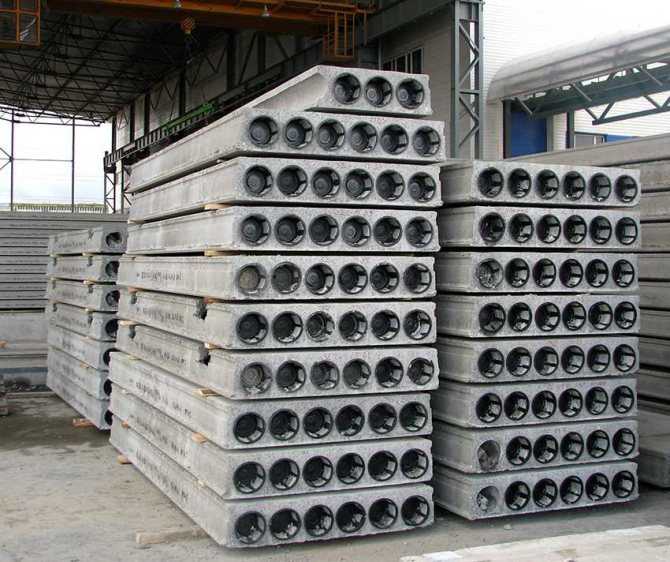

Основные типы и размеры пустотных плит пк

Еще совсем недавно регулировал процесс производства пустотных плит перекрытия ГОСТ 9561-91, согласно которому изделия имели особую маркировку. В паспорте к строительному материалу прилагался сертификат с указанием габаритов, марки используемого в производстве бетона и нагрузки, на которую рассчитана плита.

Пустотные плиты пк могут иметь разные показатели ширины, толщины и длины.

Указанный ГОСТ был разработан еще в советские времена и, очевидно, нуждался в доработке. Поэтому с 1 июня 2021 года введён в действие новый стандарт, действующий на территории Российской Федерации. По международному ГОСТ 9561-2016 пустотные плиты перекрытия отличаются новыми правилами транспортировки, методами контроля и общими техническими требованиями. Именно эти нормы сейчас являются основополагающими при разработке изделий и технических условий, а также при подготовке типовой проектной документации.

На заметку! Нормы, регулирующие процесс производства пустотных плит перекрытия серии 1.141-1, были разработаны еще Госстроем СССР 28 мая 1970 года и по сей день остаются актуальными на территории России.

Пустотные железобетонные плиты перекрытия повсеместно используются при постройке сборного типа зданий. В зависимости от особенностей производства изделия делятся на круглопустотные и безопалубочные плиты. Ширина пустотной плиты перекрытия имеет несколько значений:

Виды плит перекрытия, размеры, ГОСТ: (прочитать подробнее)

Пустотные плиты перекрытия делятся на безопалубочные и круглопустотные.

1 м;
1,2 м;
1,5 м;
1,8 м.

Толщина пустотной плиты пк в основном неизменная и составляет 22 см, хотя можно встретить и варианты толщиной 16 или 30 см. Длина может изменяться в зависимости от способа изготовления, что никак не сказывается на надёжности строительного материала. В основном показатели длин находятся в диапазоне от 1,7 до 9 м.

Таблица размеров и цен пустотных плит перекрытий:

Параметры: длина, ширина, высота, м	Минимальная цена, руб./шт.	Максимальная цена, руб./шт.
1780х990х220	2780	3469
2080х990х220	3483	3766
2580х990х220	3840	4356
3180х1490х220	5601	7766
3780х1190х220	5619	7493
5380х990х220	6886	7938
7180х1490х220	12843	18686

В отдельную группу можно выделить облегчённые межэтажные плиты, которые имеют маркировку ПНО. Основное отличие от стандартных плит – высота, которая равняется не 22, а 16 см.

Таблица размеров, цен облегчённых плит перекрытия:

Размер пустотелых плит перекрытия: длина, ширина, высота, м	Цена, руб./шт.
1580х990х160	2173
1780х1190х160	2584
1780х1490х160	3294
2080х1490х160	3812
2980х990х160	3257

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
Теплозащита – особенно актуально для жилых зданий
Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
Огнеупорность – в допустимых пределах
Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Характеристика пустотных плит

Размер

От размера пустотной ПК зависит и её конечная стоимость, важное значение, помимо таких параметров, как ширина и длина, имеет также и вес. Размеры ПК варьируются следующим образом:

Размеры ПК варьируются следующим образом:

по длине размер ПК колеблется в диапазоне от 1180 до 9700 миллиметров;
по ширине размер ПК колеблется от 990 до 3500 миллиметров.

Так вот, толщина, которую могут иметь многопустотные панели, всегда является неизменной величиной – 220 мм. Большое значение имеет, конечно же, и вес панели перекрытия. Бетонные плиты перекрытия должен поднимать кран, грузоподъёмность которого минимально составляет 4-5 тонн.

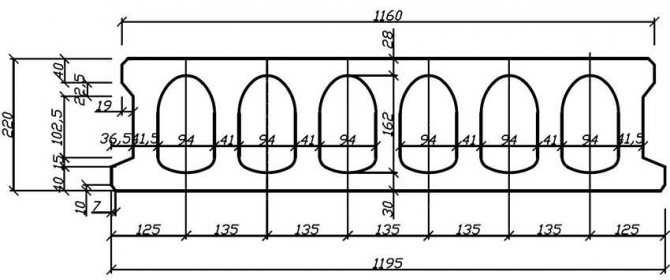

Сравнительная таблица координационных размеров пустотных плит перекрытия

Длина и вес панелей имеют важнейшее значение для строительства, длина даже меньший по важности показатель, нежели вес

Вес

Что касается такого важного параметра, как вес, то здесь всё предельно понятно с первого раза: диапазон выпускаемых в России изделий находится в пределах от 960 килограммов до 4,82 тонн. Вес является главным критерием, по которому определяется способ, с помощью которого будет осуществляться монтаж панелей

Обычно используют краны, как уже отмечалось выше, с грузоподъёмностью минимум 5 тонн (разумеется, краны должны поднимать тяжесть с некоторым запасом).

Вес панелей одинаковой маркировки может отличаться, но незначительно: ведь если рассматривать вес с точности до одного грамма, на него может повлиять всё что угодно.

Сравнительная характеристика основных марок пустотных плит

Если, например, изделие попало под дождь, то оно априори будет немного тяжелее того изделия, которое под дождь не попало.

Производство

Производят их, чаще всего, с применением конвейерной технологии. Весь процесс, происходит при прохождении нескольких технологических этапов, на каждом из которых производится определенная операция.

В основном, этот способ применим для изготовления большого количества однотипных конструкций. Поэтапно, все они проходят тот или иной вид обработки, а в конце конвейера получается полностью готовая часть будущего здания или сооружения.

Все этапы происходят друг за другом, а перемещается заготовка, по специальной конвейерной ленте. Это исключает необходимость переносить их при помощи крана, а перемещения происходят строго по заданному временному интервалу.

Определяется такой интервал времени, периодом, который необходим для выполнения самой длительной операции. После ее окончания, все заготовки перемещаются к следующему этапу производственной линии.

Также, при таком варианте, все этапы производства, проходят без применения ручного труда.

Недостатком этого варианта производства, является необходимость больших единовременных вложений в оборудование. При создании производства, следует учесть и высокую производственную мощность объекта, необходимую для безубыточной его работы.

Поточно – агрегатный метод производства, подразумевает несколько иную технологию производственного процесса.

При изготовлении, с помощью формовальных машин, заготовки сформировываются в специальных опалубочных формах, из бетонной массы, после чего, краном перемещаются для тепловой обработки в специальную камеру.

После прохождения через этот процесс, с готовой детали снимается опалубочная форма, которая отправляется для повторного использования.

Основным отличием от применения конвейера здесь будет произвольный временной интервал между операциями и перемещение всех частей при помощи кранов.

Еще одним существенным отличием такого способа производства плит перекрытия, будет возможность более гибко подходить к изготовлению различных по характеристикам образцов продукции.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий	ПК	ПБ	ПНО	3,1ПБ и 1,6ПБ
Вес квадратного метра плиты, кг	280-310	300-330	210-230	220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия	Ширина, мм	Длина, мм	Толщина, мм
ПК	1000, 1200, 1500, 1800	от 1600 до 7200	220
ПБ	1000, 1200, 1500	от 1600 до 10800	220
3,1ПБ и 1,6ПБ	1000, 1200, 1500	от 1600 до 9000	160
ПНО	1000, 1200, 1500	от 1600 до 6300	160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Советы и рекомендации

Если известны все необходимые исходные данные, конечно, сориентироваться и сделать расчет нагрузки по формулам не составит труда

При этом стоит обратить внимание на существование нескольких характеристик нагрузок. Одной из самых важных является – продолжительность нагнетания:

Временная
Постоянная

К постоянным нагрузкам относится мебель, люди и крупная бытовая техника. Помимо этого, стоит учесть, на плиту перекрытия постоянно давит основа несущей конструкции.

Временными нагрузками считаются те, которые появляются на непродолжительное время, при строительстве дополнительных конструкций.

Марки пустотных плит

Собственно говоря, марок как таковых пустотные плиты даже не имеют. Речь идёт о маркировке, в которой отражены некоторые параметры. Достаточно привести небольшой пример.

Схема укладки пустотной плиты на ригель

Допустим, панель имеет следующую маркировку: ПК 15-13-10 ПК — означает пустотную плиту; все цифровые обозначения указывают на какие-либо технические параметры.

15 будет означать, что панель имеет длину в примерно 15 дециметров (1,5 метра). Почему примерно? Просто длина может быть 1,498 метра, а на маркировке производили имеют право округлять эту цифру до 1,5 метров (15 дециметров). Цифра 12 означает, что изделие имеет ширину в 10 дециметров. Последняя цифра (в данном случае – 10) наиболее важный показатель.

Это нагрузка, которую может выдержать материал (предельно допустимая). В нашем случае нагрузка по максимуму будет составлять 10 килограммов на 1дм². Обычно строители считают нагрузку в расчёте на метр квадратный, здесь она будет составлять 1000 килограммов на 1м². В общем, всё не так уж и сложно.

Чем отличаются плиты ПК от ПБ

ПК (Круглопустотные)	ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22)	Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину

По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки	Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко	Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях	Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны. Они круглые диаметром 140мм или 159мм.	Варианты формующей оснастки, придающей форму пустотам.

Железобетонные перекрытия

Такие перекрытия обладают рядом ценных качеств, главными из которых являются большая прочность, долговечность и огнестойкость. При проектировании конструкций элементов сборных железобетонных перекрытий необходимо стремиться укрупнять их для сокращения числа монтажных операций и стыковых сопряжений.

Сборные железобетонные перекрытия

Сборные железобетонные перекрытия подразделяют на три основные группы: в виде настилов (плит), крупнопанельные и балочные. Перекрытия в форме настилов состоят из плоских или ребристых однотипных элементов, укладываемых вплотную; соединяют их путем заполнения промежутков цементным раствором. Такие перекрытия состоят из несущей железобетонной части (обычно офактуренной снизу), звуко- или термоизоляционного слоя и конструкции пола. Опорами для настилов служат стены и прогоны. Наиболее распространены пустотелые настилы высотой 160 мм при пролетах до 4 м и 220 мм — при пролетах более 4 м. В настилах имеются продольные пустоты круглого сечения (рис. 2, а).

Рис. 2. Железобетонные пустотные настилы: а — с круглыми пустотами; б — с вертикальными

При изготовлении настилов с вертикальными пустотами расход бетона снижается до 15% по сравнению с круглопустотными. Вертикальные круглые пустоты образуют с помощью вкладышей из труб (вкладыши приваривают к швеллерам). Настилы, которыми можно перекрывать целые комнаты, называют крупными панелями. Отсутствие стыков в панелях перекрытий в пределах комнаты повышает их звукоизоляцию и обеспечивает более высокое качество отделки потолка. Для обеспечения нормативных звукоизолирующих свойств от воздушного шума однослойные конструкции междуэтажных панельных перекрытий, выполненные из тяжелого бетона, должны иметь массу, превышающую 300 кгс/кв.м.

Рис. 3. Конструктивные схемы железобетонных междуэтажных панельных перекрытий: а — со слоистым покрытием пола; б — с раздельным потолком; в — в раздельным полом; г — из двух несущих панелей; д — со слоистым покрытием пола и раздельным потолком; 1 — несущая панель перекрытия; 2 — звукоизолирующий слоистый пол; 3 — покрытие пола; 4 — панель раздельного потолка; 5 — несущая панель пола; 6 — панель раздельного пола

При устройстве перекрытий раздельного типа, в которых используется звукоизолирующая способность воздушного промежутка между верхней и нижней панелями перекрытия связи, а также при устройстве слоистых перекрытий обеспечить нормативную звукоизолирующую способность можно при массе перекрытия менее 300 кгс/кв.м. По конструкции междуэтажные крупнопанельные железобетонные перекрытия могут быть со слоистым полом, раздельного типа (с раздельным полом, потолком или из двух раздельных несущих панелей) и со слоистым полом и раздельным потолком (рис. 3). Все эти конструкции перекрытий имеют сравнительно небольшую массу (менее 300 кгс/кв.м.); нормативная звукоизоляция обеспечивается слоистой конструкцией пола или наличием сплошной воздушной прослойки в толще перекрытия. Панели перекрытий изготовляют сплошные, пустотные (с круглыми пустотами) и шатровые. Несущая однослойная панель (рис. 4, а) представляет собой железобетонную плиту постоянного сечения с нижней поверхностью, готовой под окраску, и верхней ровной.

Рис 4. Сборные железобетонные панели перекрытий

Сплошными однослойными железобетонными панелями толщиной 140 мм перекрывают пролеты до 3,6 м. Для перекрытия больших пролетов (6-6,6 м) применяют в основном сплошные однослойные предварительно напряженные железобетонные панели толщиной 14-16 см или керамзито-железобетонные толщиной 18 см.

Шатровая панель (

рис. 4, б) имеет вид плиты, обрамленной по контуру ребрами, обращенными вниз в виде карниза. Устраивают междуэтажные перекрытия и из плоских железобетонных панелей толщиной 14- 16 см.

Преимущества пустотных плит

Среди преимущества данных изделий можно выделить следующие:

относительно небольшая нагрузка на периметр всего здания, в отличие от тех же полнотелых изделий;
высокие показатели прочности, несмотря на то, что внизу панели являются пустотными;
надёжность;
осадка дома будет гораздо менее интенсивной, чем при использовании полнотелых изделий (собственно, это преимущество исходит от относительно небольшого веса);
относительно небольшая стоимость.

В целом многопустотные панели — это один из главнейших строительных материалов. Сегодня его выпускает всего лишь несколько заводов во всей огромной России. Главное, как уже отмечалось выше — это не дать себя обмануть при покупке.

Схема устройства арматурных блоков в пустотной плите перекрытия

Иногда (такое встречается редко, но всё же) продавцы пытаются реализовать некачественные панели, так называемые облегчённые. Они, например, могут иметь маркировку, где показывается, что изделие рассчитано на нагрузку в 500 килограммов на один квадратный метр, а на деле этот параметр в несколько раз ниже.

Это даже не мошенничество, это — уголовное преступление, которое должно караться по всей строгости закона. Ведь если покупать панель, рассчитанную на меньшую нагрузку, возникает серьёзный риск обрушения строений. Такую ситуацию можно наблюдать не только в провинции, но даже в Москве или Петербурге.

В общем, при покупке подобной продукции нужно быть предельно осторожным

Важно помнить, что любая ошибка при проектировании может иметь даже трагические последствия

Сборные плиты перекрытия – плюсы и минусы

Они привлекают застройщиков множеством достоинств:

приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.

Имеются также и слабые стороны:

необходимость использования грузоподъемного оборудования;
наличие пространства между панелями, которое необходимо герметизировать;
недостаточная жесткость по сравнению с монолитной конструкцией.

Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.

Железобетонным изделиям отводится особое место в строительном мире

Требования, выдвигаемые к перекрытиям между этажами в частном доме

Межэтажные перекрытия в доме должны соответствовать следующим требованиям:

Достаточная прочность – обеспечивает устойчивость к нагрузкам как от собственного веса, так и полезных (мебель, техника, люди и т.д.). Величина последних определяется в зависимости от назначения помещения и особенностей его оснащения. Для чердачных горизонтальных конструкций нагрузка обычно не превышает 100 кг/м2, а для цокольных и междуэтажных – 200 кг/м2.
Жесткость и достаточная толщина межэтажного перекрытия в частном доме – обеспечивают стойкость конструкции к прогибу под воздействием нагрузок.
Хорошая звукоизоляция – ее уровень определяется строительными нормами в зависимости от назначения помещения.
Хороший уровень теплоизоляции – актуально для конструкций, разделяющих этажи с разницей температур от 10 °C (например, при устройстве перекрытия для первого этажа и подвала или чердака).
Предел огнестойкости – ни один материал не способен противостоять открытому огню на протяжении длительного времени, но его значение должно быть как можно больше. Так, для конструкций из железобетона предел огнестойкости составляет примерно 60 мин., из дерева, защищенного слоем штукатурки – 15 мин., из дерева без защиты огнестойкими материалами – и того меньше.

Рисунок 1. Перекрытие по деревянным балкам и сборно-монолитное

Главные технические параметры и расшифровка маркировочных знаков

«Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм»

О важности плиты перекрытия в строительных конструкциях говорить излишне, поэтом требования стандартизации при ее выпуске должны соблюдаться беспрекословно. Соответствие ГОСТу должно проявляться во всем, начиная от габаритных показателей, но самое главное, чтобы требованиям Госстандарта соответствовала прочность и жесткость изделия

Внимание надо обращать на устойчивость к образованиям трещин и некоторых других параметров, отвечающих за выдерживание проектной нагрузки

Маркировка и размеры плит перекрытий

Согласно ГОСТу, все плиты маркируются в соответствии со стандартными показателями. Это делается для удобства работы проектировщиков и строителей. В маркировке присутствуют буквы и цифры, расшифровка которых не составляет труда даже для непрофессионала.

Пример маркировки плит перекрытия

Нанесенные на плиту буквы означают марку изделия. Последующие за ними две цифры – это указатель длины плиты. Она шифруется в дециметрах. За показателем длины следует размер ширины. Это еще две цифры и тот же дециметровый масштаб. Последняя цифра в строке выражает показатель общей расчетной нагрузки, то есть, несущую возможность плиты в качестве перекрытия. Вес самого жби в эту цифру не входит. Последняя буква в конце маркировочного клейма несёт информацию о марке использованного бетона.

Маркировочное клеймо на плите перекрытия

Давайте попробуем расшифровать маркировку ПК 60-12-9т. Буквы говорят нам о том, что плита относится к круглопустотным. Другими словами, образующие пустоты в ней запараллеленные отверстия выполнены в цилиндрической форме. Длина изделия 60 дм, ширина – 12 дм, максимально допустимая нагрузка 9 т, а отлито оно из бетонного раствора М200.

Железобетонные плиты межэтажных перекрытий в стандартном варианте имеют толщину 220 мм, однако встречаются и облегчённые варианты с сечением 160 мм. Они относятся к третьей категории трещиностойкости, что говорит о том, что появление последних на их поверхности допустимо в ходе эксплуатации и на основные несущие показатели дефект влияния не окажет. Есть серия плит, усиленная дополнительным армированием. Изделия из неё относятся к классу AтV. Но все же наилучшую несущую способность приписывают монолитным плитам. В создании перекрытий этого класса используют арматуру марки Н.

Железобетонные плиты межэтажных перекрытий

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

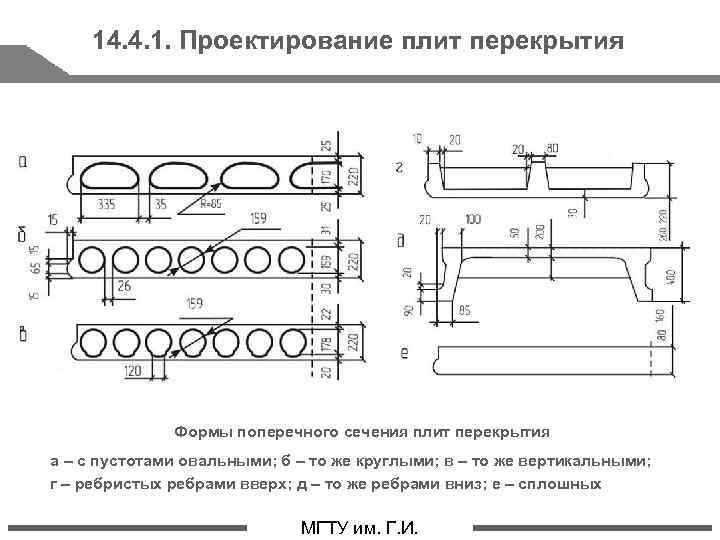

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные. Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ

К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки

При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.
