Инфракрасные датчики движения - виды, как выбрать, плюсы и минусы моделей

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

небольшая стоимость;
отсутствие влияния погоды;
сохраняют работоспособность при высокой влажности и запыленности;
не влияет материал движущегося предмета;
прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
Небольшая дальность обнаружения.
Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

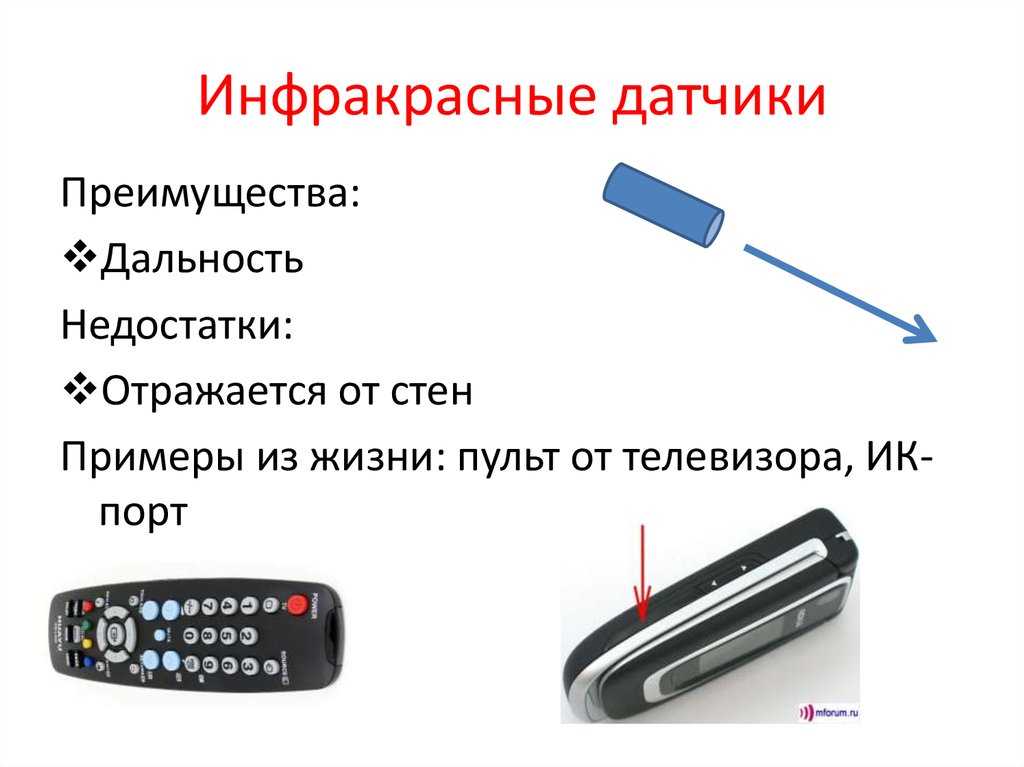

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

точная регулировка зоны контроля;
на улице не реагирует на качающиеся деревья, а в помещении на занавески;
ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
при попадании солнечных лучей и при осадках понижена точность работы на улице;
узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
широкий диапазон рабочей температуры;
высокая чувствительность;
несколько независимых зон контроля;
компактность.

Недостатки ВЧ датчиков:

дороже устройств других типов;
ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Настройка параметров

Угол установки

Поворотом и наклоном головки прибора корректируют зону контроля. Механической регулировкой положения интерфейса добиваются максимального обзора нужной территории. Обычно стараются установить прибор таким образом, чтобы при появлении человека с любой стороны помещения мгновенно включался свет.

Чувствительность

Параметр регулируется винтом на корпусе датчика с надписью «SENS». Уровень чувствительности определяют опытным путём. Винт устанавливают в среднее положение. Проверяют, насколько быстро будет реагировать прибор включением света при появлении человека в его поле контроля. Поворачивая винт, добиваются наиболее результативного положения регулятора.

Освещённость

Винт «LUX» даёт возможность отрегулировать срабатывание датчика при ухудшении естественного освещения помещения. Поворотом винта исключают ненужные включения освещения в светлое время суток.

Время задержки

Задержка зависит от индивидуальной потребности человека во времени включения световых приборов. Время задержки может устанавливаться в диапазоне от 1 секунды до 10 минут. Например, на лестничных маршах и площадках задержка должна соответствовать времени неспешного прохождения по ним человека, плюс 5-10 секунд запаса.

Расположение датчиков движения при установке сигнализации

Чтобы гарантировать максимально эффективную работу охранной сигнализации важно правильно расположить датчики движения в доме или квартире, учитывая их функциональные и конструкционные особенности. Выбирая место установки датчика, следует учитывать зону его покрытия и расположение близлежащих объектов, которые могут перекрывать чувствительную область датчика, а также вызывать их ложные срабатывания

Важно удостовериться, что поверхность, на которую будет прикреплен датчик, не подвергается вибрациям и механическим воздействиям

Выбирая место установки датчика, следует учитывать зону его покрытия и расположение близлежащих объектов, которые могут перекрывать чувствительную область датчика, а также вызывать их ложные срабатывания

Чувствительность различных датчиков при установке

Сегодня на рынке предложен широкий спектр различных датчиков, которые имеют угол обзора в большом интервале значений – это позволит располагать их в различных местах, настраивая на наиболее эффективную работу, что позволит исключить ложные срабатывания. Правильно расположенные датчики должны быть ориентированы к вероятному подвижному объекту таким образом, чтобы он перемещался по отношению к их чувствительному элементу под углом близким к 90º.

К основным местам расположения датчиков движения относятся:

потолок;
стены;
углы комнат.

Потолочный датчик движения для квартиры владеет круговой зоной обнаружения в 360º. Такие устройства наиболее эффективны в тех помещениях, где нужно обеспечить покрытие всего пространства.

Угловые и настенные датчики отличаются меньшими углами охвата и позволяют выделить для охраны только отдельные зоны помещения.

Кроме перечисленных датчиков в квартире или доме могут располагаться различные дополнительные устройства контроля движения. К таким относятся встраиваемые датчики, которые позволяют контролировать объект в выбранных местах, включая и те, которые не попадают в зону охвата основных датчиков. Среди устройств этого типа можно отметить мебельный датчик движения, датчик встраиваемый в стену или электроприборы, розетку или иные элементы декора помещения. Большинство таких устройств выполняются в таком стиле, чтобы эффективно вписываться в интерьер любого помещения.

Пример расположения датчиков в квартире

Где не рекомендуется устанавливать?

Чтобы гарантировать правильную работу датчика движения следует учитывать ограничения по его установке. Нельзя устанавливать датчик:

напротив устройств, излучающих тепло (батареи, камины, газовые обогреватели);
возле осветительных приборов, генерирующих тепловой поток;
на полу;
в непосредственной близости к форточке или дверным проемам;
возле устройств, генерирующих электромагнитное поле;
напротив окон, расположенных с солнечной стороны.

Учитывая эти несложные правила, можно исключить случаи, когда датчик движения для квартиры ложно срабатывает и беспричинно беспокоит владельца жилья.

Заключение

Широкий выбор датчиков движения позволит создавать высокоэффективные системы безопасности домов и квартир, а также формировать автоматические системы освещения этих объектов. Благодаря этому можно повысить уровень безопасности и обеспечить экономное потребление электроэнергии при освещении лестничных площадок и подъездов, коридоров в квартире, балконов, лоджий и других мест, где отсутствует потребность в непрерывном освещении.

Зачем нужен и где используется охранный датчик движения

Охранные датчики движения

Основная задача такого устройства – вычисление движения на охраняемом объекте или территории, например, в машине или на приусадебном участке. Фиксируя посторонние движения, контроллер передает сигнал на управляющий пульт, предупреждая владельца о потенциальной опасности. Если датчик дополнительно оснащен видеокамерой, он также будет записывать все происходящее вокруг.

Назначения у таких видов оборудования могут быть разными, все зависит от их конструктивных особенностей и функциональности:

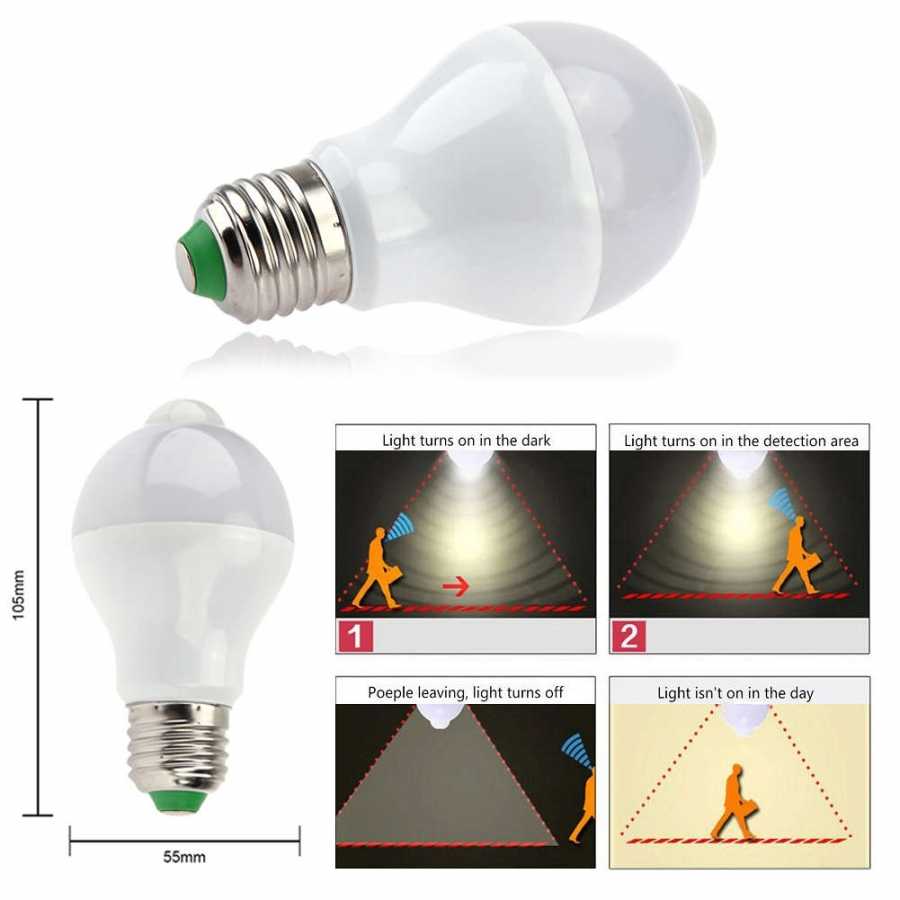

Контроллеры могут устанавливать для активации систем освещения, когда в помещение заходят люди. Такие технологии позволяют экономить электроэнергию и продлевать срок службы электрических приборов.

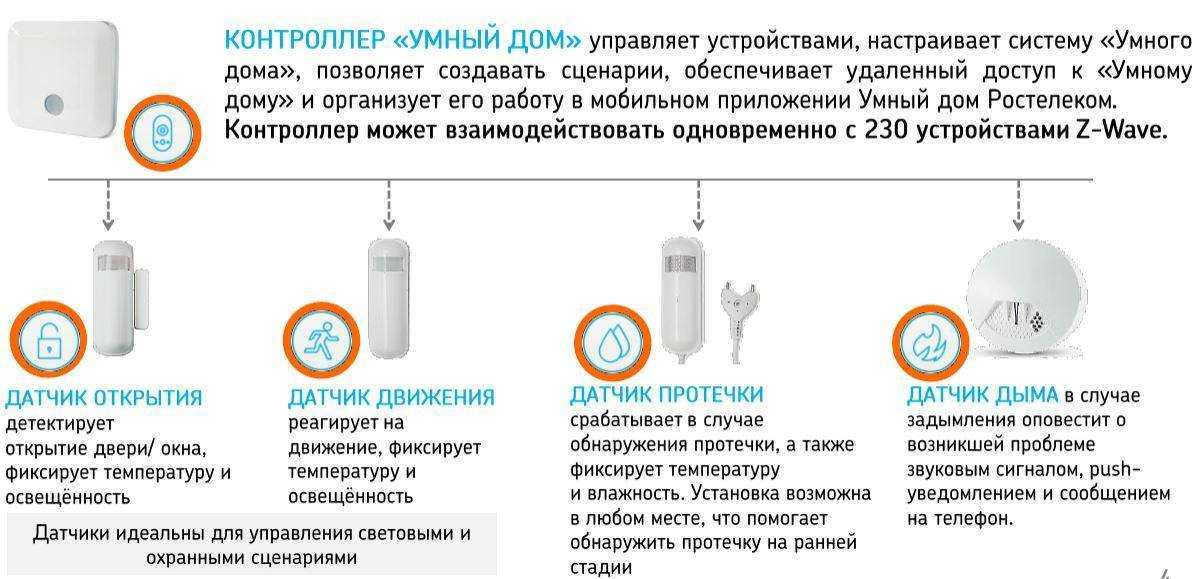

Датчики для дома. Монтируются для выявления посторонних лиц на охраняемой территории. Устройства передают сигналы о наличии посторонних движений на охранный пульт.
Для передачи тревожных сигналов на мобильные устройства, планшеты и компьютеры пользователей. Эта опция доступна людям, у которых техника оснащена GSM-модулем, а также имеет возможность подключения SIM-карты.
Могут использоваться в качестве дополнительного рабочего узла для подключения светозвуковых устройств.
Для работы систем контроля охраняемых помещений, а также для оптимальной работы видеокамер.
Для установки в автомобили в качестве автосигнализации. Монтировать и подключать можно к противоугонным машинным системам. Такие системы своевременно передают автовладельцу сведения о том, что в его автомобиль кто-то проник.

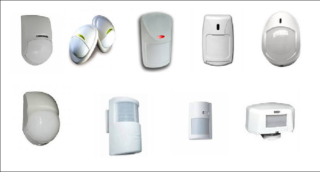

Виды и типы

Так как извещатели достаточно узки в специализации, существует огромное количество разных видов. Всеобщего устройства ещё не произвели, и в связи с этим используются самые подходящие для данных условий приборы. В большем объёме это касается нахождения.

Самые популярные извещатели следующих видов:

магнитоконтактные;
инфракрасные;
радиоволновые и ультразвуковые;
акустические;
вибрационные.
оптико-электронные

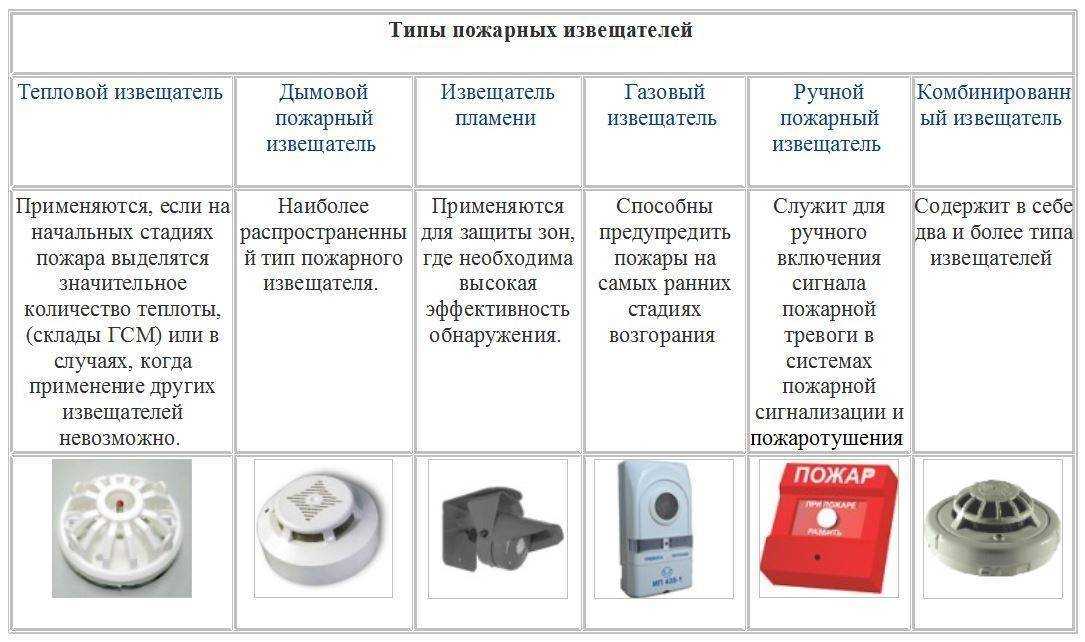

Для пожарной сигнализации в основном применяются дымовые и тепловые извещатели.

Магнитоконтактные

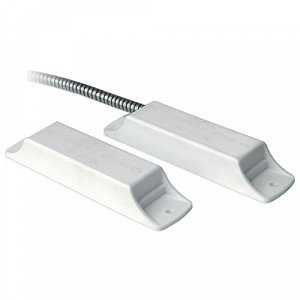

Применяются для нахождения попыток вскрыть окна, двери, ворота и люки. Разная реализация способствует установлению их на любых типов поверхностей: металлических, пластиковых и деревянных. Есть предметы для скрытого и накладного монтажа.

Извещатель охранный ИО 102 26

К распространённым видам таких извещателей можно отнести, например, модель ио 102 26 от компании “Аякс”. Это точечный магнитоконтактный извещатель, предназначнный для блокировки дверных и оконных проемов, а также други строительных, конструктивных элементов зданий и сооружений на открывание или смещение, организаций устройств типа «ловушка» на любых объектах как производственных так и жилых.

Применяется для поверхностного монтажа на металлические конструкции. Конструктивно он накладной, в пластиковом корпусе с двойной изоляцией, что позволяет применять этот извещатель для металлических дверей.

Инфракрасные

Способствует нахождению движения в зонах различного вида:

Фотон 9

объемных;
поверхностных;
линейных.

Популярные разновидности – объёмные оптико-электронные извещатели “Фотон-9” и “Астра-5”. Первая из указанных моделей предназначена для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования сигнала тревоги размыканием выходных контактов реле. Используется в системах охранной сигнализации.

Важная особенность – антисаботажная зона формируется непосредственно под извещателем, исключая несанкционированный подход к нему. Предусмотрена возможность отключения светового индикатора и выбор режима чувствительности.

В редких случаях такие типы именуют датчиками движения, однако это не совсем правильно для официальной терминологии, которую приняли для систем охранной сигнализации, но в конечном итоге так оно и есть.

Установка извещателей для перекрытия зон контроля в охраняемом пространстве

Радиоволновые и ультразвуковые

Аргус-2

Также работают для нахождения движения, однако обрабатывают обстановку с помощью изменения частот, переданной и отраженной волн. Получается, что такой вид устройств – активный, и обладает в своем устройстве как излучателем, так и приемником.

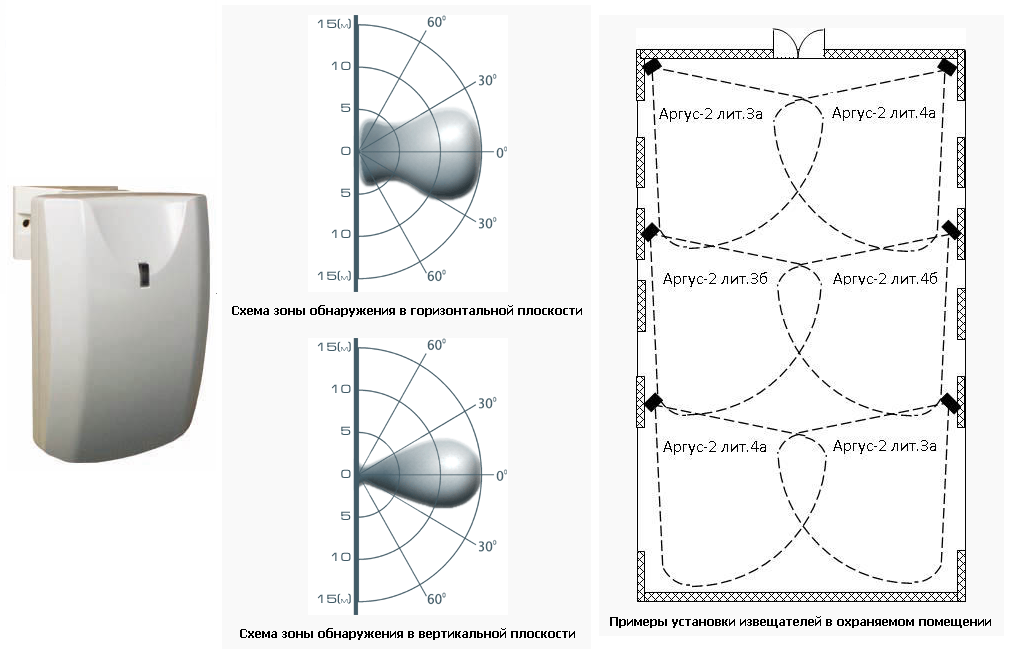

Пример – модель “Аргус-2”. Предназначен для обнаружения проникновения в помещение и формирования тревожного извещения путем размыкания контактов исполнительного реле. Работает совместно с пультами централизованного наблюдения или приборами приемно-контрольными, реагирующими на размыкание выходных контактов извещателей.

Акустические

Астра С

Также их называют звуковыми. Данный вид с помощью обработки спектральных элементов звукового сигнала находит повреждения стеклянной поверхности.

Пример – “Астра-С”. Предназначен для обнаружения разрушения стекол, остекленных конструкций закрытых помещений и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. К особенностям относят возможность обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского; микропроцессорный анализ сигнала; дискретную регулировку чувствительности; контроль вскрытия корпуса; контроль напряжения питания.

Словом это достаточно дорогостоящее и функциональное устройство.

Как выбрать датчик движения

Производители выпускают извещатели, которые можно использовать в загородных домах, на даче, промышленных и торговых предприятиях. Независимо от сферы применения к выбору оборудования необходимо подойти избирательно. Это позволит приобрести сенсор, работающий в тех условиях, которые актуальны для пользователя. Необходимо учитывать место монтажа, особенности установки, тип питания устройства. Важными критериями являются чувствительность, радиус действия, защищенность от ложного срабатывания. Не все модели работают автономно, некоторым требуется центр управления, через который идет взаимодействие с пользователем.

Место монтажа

Выпускаются модели для внутреннего и наружного применения. Устройства, используемые на улице, должны стабильно работать при постоянном негативном влиянии климатических факторов. Для защиты от прямого попадания дождя необходим корпус, герметичность которого подтверждена стандартом IP. Лучшие сенсоры для наружного применения не реагируют на перемещение холодных или теплых масс воздуха, на функциональность не оказывает влияние солнечный ультрафиолет, дождь, град. Устройства должны обладать большим радиусом обнаружения.

Детекторы для внутреннего применения нуждаются в хорошей защите от пыли. К корпусам этих устройств предъявляются менее строгие требования. Комнатные сенсоры могут иметь ограниченную чувствительность, небольшой радиус действия, который должен соответствовать размерам комнаты. Самый удобный формат связи для таких устройств – через домашний роутер.

Способ установки

Монтаж не должен вызывать трудностей у владельца недвижимости. Способ крепления обязательно учитывает условия эксплуатации. Уличный датчик движения фиксируют с помощью кронштейнов, который позволяет менять наклон для улучшения охвата. Сенсоры системы освещения можно крепить непосредственно к стене саморезами через предназначенные для этого монтажные отверстия в корпусе. Конструкция этих устройств предполагает такой способ фиксации: производители специально делают заднюю стенку корпуса плоской.

Использование в жилой зоне дома или городской квартиры ставит свои требования. Детекторы не должны мешать повседневной деятельности, занимать много места. Приветствуется возможность сделать устройство малозаметным. Самый простой способ открытого монтажа – на двухсторонний скотч. Альтернатива – использование специальных подставок, идущих в комплекте.

Самый сложный способ установки – скрытый монтаж. Доверить эту работу лучше профессионалам. Для установки потребуется небольшая ниша в стене, аналогичная выемке под выключатель или розетку. Лицевая панель датчика для скрытого монтажа имитирует электроустановочное изделие, которые не вызывает тревоги у злоумышленника, пытающегося обойти детекторы.

Вид питания

Выпускается оборудование, работающее от электросети и автономных источников питания. Для моделей, не связанных в единую систему с осветительными приборами, подключение электропроводки не всегда оправдано. При монтаже датчиков потребуется выполнять скрытый монтаж проводов, это дополнительные затраты. Выполнить штробирование стен не всегда возможно. Преимуществом сетевых моделей является стабильная подача электроэнергии.

Оборудование с автономным питанием отличается простым монтажом, независимостью от состояния электросетей в населенном пункте. Выбирая датчик движения для дачи лучше остановиться на этом варианте. Производители предлагают модели, работающие от аккумуляторов, батарей формата АА и ААА, «Крона». Миниатюрные сенсоры комплектуются «таблетками». При выборе необходимо учитывать энергопотребление устройства, емкость рекомендованного источника питания. Это позволит приобрести технику, у которой не нужно постоянно менять батарейку. Автономные модели должны иметь индикатор о заряде.

Радиус действия

Расстояние, на котором датчики фиксируют движение, называется радиусом действия. Для устройств, используемых в помещениях, этот показатель определяется размерами комнат, коридоров. Эффективно работают модели, фиксирующие перемещения на расстоянии до 4-5 метров. Уличные детекторы должны иметь больший радиус действия. Производители предлагают сенсоры с дальностью 11-12 метров. Этого достаточно для обнаружения злоумышленника на подходе к охраняемому объекту. Если территория большая, то рекомендуются датчики с радиусом действия 20-25 метров.

Для систем уличного освещения достаточно фиксировать движение на расстоянии до 6 м. Этого достаточно для создания комфортных условий на городских тротуарах, аллеях, площадках в парках.

Выбираем место установки

Сразу стоит отметить, что датчики движения могут быть уличными и для помещений. Первые, например, специально изготовлены для работы на открытом воздухе. Они отличаются устойчивостью к различным погодным факторам — к жаре, морозам, осадкам и прочим неблагоприятным условиям.

Конкретные показатели влагозащиты и температурных режимов отличаются от места к месту, поэтому при выборе нужно смотреть на характеристики определенной модели и соответствовать полученную информацию с совместимостью с регионом. Особенно сильно это касается либо крайне северных, либо крайне южных регионов России, где может быть очень жарко или очень холодно.

Нужно тщательно выбирать место установки

Датчики для помещений, как правило, не так хорошо защищены, нежели уличные. Они предназначены для более «мягкого климата». Их лучше ставить на веранде, в подъезде или же дома.

По способу крепления они могут быть двух типов — настенными и потолочными. Первые проще в установке, так как они не требуют сложных расчетов и действий: достаточно нацепить на стену и направить сенсор на необходимую зону действия. Правда, максимальный охват настенной модели — 270 градусов, в то время как потолочные обозревают на все 360°. Установка потолочных камер, как правило, требует некоторых расчетов.

ОХРАННЫЕ РАДИОВОЛНОВЫЕ, УЛЬТРАЗВУКОВЫЕ ИЗВЕЩАТЕЛИ

Зона обнаружения — объемная, этакое сплошное объемное веретено.

Принцип действия объемных радиоволновых и объемных ультразвуковых датчиков одинаков, основан на эффекте Доплера, а именно – звуковая или радиоволна, отражаясь от движущегося предмета изменяет свою частоту (или, если угодно, длину).

Таким образом, эти охранные объемные извещатели тоже предназначены для обнаружения движения внутри защищаемого помещения.

Но все рассматриваемые здесь охранные извещатели (инфракрасные, радиоволновые, ультразвуковые, объемные, линейные),
имеющие соответствующее климатическое исполнение могут устанавливаться вне помещений.

Как следует из названия- радиоволновый охранный датчик излучает и принимает радиоволны, а ультразвуковой объемный извещатель — ультразвук. В отличие от ИК охранных извещателей, эти безразличны к свету, теплу, сквознякам, но, однако, имеют свои недостатки:

1. Объемный радиоволновый извещатель излучает радиоволны достаточно высокой частоты (порядка 1 гГц) для которых стены, окна, двери — прозрачны. При неправильном выборе размера зоны обнаружения радиоволнового датчика объема, он будет реагировать на то, что делается за пределами охраняемого помещения. (Ультразвуковой- нет).

2. (Касается радиоволнового) возможные помехи другим радиоэлектронным устройствам

3. При нахождении рядом нескольких объемных радиоволновых извещателей, они могут наводить взаимные помехи. Выход – использование приборов с разными частотными литерами.

Но литер мало, большого количества радиоволновых извещателей рядом поставить нельзя.

4. Нахождение в одном помещении с работающими извещателями подобных типов хоть не смертельно, но не очень полезно. Выход- при постоянном нахождении рядом людей отключать питание датчиков.

2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Принцип работы технологии

Дистанционные инфракрасные извещатели, использующие технологию QUAD, имеют четыре пироэлектрических детектора. Расположены они по-разному. Стандартно, их устанавливают друг рядом с другом, что позволяет получить четыре зоны обнаружения с помощью одной линзы Френеля или одного зеркала. Однако, в настоящее время гораздо более часто используемое расположение пироэлектрических устройств, заключается в их расположении в два ряда по два детектора.

Благодаря такому расположению, зоны обнаружения сгруппированы в группы по четыре луча. Глядя на приведенную выше схему, можно сделать вывод, что детекторы QUAD имеют два детектора с двойными пироэлектрическими датчиками. В инфракрасных извещателях с технологией QUAD, электрический сигнал от каждой пары пироэлектриков обрабатывается отдельно в аналого-цифровом чипе.

Разновидности устройств их характеристики

Разновидности датчиков движения для сигнализации

В зависимости от принципа обнаружения перемещающегося объекта известные модели датчиков движения подразделяются на следующие классы:

инфракрасные;
ультразвуковые;
микроволновые;
комбинированные.

Наиболее простой и доступный для большинства вариант – использование инфракрасных (ИК) приборов, способных воспринимать изменения теплового фона в контролируемой зоне. Ультразвуковые датчики (УЗ), излучающие волны в соответствующей части спектра, занимают второе по популярности место. В их состав входят излучатель с генератором частот и приемник. Первый излучает недоступные для человеческого слуха волны, а второй принимает отраженный от перемещающегося объекта сигнал.

Микроволновые датчики также широко применяются в охранных системах. В основу их действия заложен эффект Допплера (смещение частоты волны при отражении от движущего объекта). Они содержат отдельный генератор микроволнового излучения и его приемник. Продвинутые модели таких датчиков для охранных систем поставляются с GSM-модулем, позволяющим информировать пользователя о срабатывании по эфирному каналу.

Комбинированные приборы совмещают в себе возможности различных изделий, нивелируя недостатки одних типов датчиков за счет преимуществ других. Большинство из рассмотренных разновидностей по способу связи с управляющим модулем могут иметь беспроводное или проводное исполнение.

Как подключить?

Установка контроллера движения на автомобиль своими руками производится при отключенном блоке управления сигнализацией. Расположение автомобильного устройства должно быть скрытным, поэтому, если возникли трудности с его поиском, нужно проконсультироваться у установщиков.

Полезно знать

Если монтаж противоугонной системы выполнялся не самостоятельно, то найти микропроцессорный модуль можно под панелью приборов.

Для бытового датчика нужно заранее выбрать и подготовить место:

Не рекомендуется устанавливать контроллер рядом с батареями, обогревательными системами. Также желательно, чтобы в месте установки не было ультрафиолетовых лучей.
Поверхность для монтажа следует тщательно очистить и обезжирить с помощью спирта

Важно, чтобы поверхность, на которую устанавливается контроллер, не была подвержена воздействию вибраций и других внешних факторов.
В случае когда высота для монтажа не регламентируется изготовителем датчика, его рекомендуется размещать в 2 метрах от поверхности пола. Это позволит обеспечить максимальный диапазон для работы устройства.

Фотогалерея: схема подключения

Карты соединений для монтажа бытового и автомобильного контроллеров движения:

Карта подключения бытового датчика

Схема подсоединения автомобильного контроллера

Инструкция

Руководство по самостоятельной установке регулятора на авто:

В транспортном средстве отключается зажигание, выключается все электрооборудование и аккумулятор. Для этого от батареи нужно отсоединить зажим с отрицательной клеммой.
Выполняется поиск микропроцессора. На блоке управления сигнализацией есть специальный разъем для подключения контроллера объема.
Производится монтаж датчика в салоне машины. Чтобы устройство могло фиксировать любые перемещения, его нельзя устанавливать скрытно. Исключение составляют датчики, которые работают в условиях большого количества стен. Если регулятор предназначен для фиксации движений вне салона, то его следует установить в районе лобового стекла, на панели приборов.
Выполняется подключение регулятора. Для этого разъем с проводом от датчика нужно соединить с колодкой на блоке управления. После подсоединения следует зафиксировать контроллер на месте, чтобы исключить его перемещение во время движения.
Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
Производится укладка провода под облицовкой салона. Не рекомендуется прокладка электроцепи в месте, где имеются движущиеся или трущиеся узлы и механизмы. Для дополнительной защиты кабеля от повышенного износа провод можно обмотать изолентой. Если электроцепи не хватает, ее придется самостоятельно наращивать. Для этого нужно использовать провод аналогичного сечения.
На место ставится декоративная облицовка. Проверяется работа устройства. Блок управления после подачи питания должен самостоятельно определить дополнительный датчик. При необходимости производится регулировка параметра чувствительности.

Алгоритм по установке бытового датчика:

На поверхности для монтажа с помощью дрели просверливаются отверстия для кронштейна. Производится фиксация крепления для датчика.
Регулятор удара разбирается, пользователь должен демонтировать его лицевую часть.
Производится регулировка винта с учетом высоты, на которую устанавливается устройство.
На следующем этапе выполняется подсоединение контактных составляющих с разъемами на контрольной панели. Положительный вывод подключается к плюсу, отрицательный — к минусу.
Затем задняя часть регулятора крепится на кронштейне с использованием самореза, который входит в комплект поставки.
Выполняется монтаж лицевой части корпуса датчика.
Затем требуется выполнить подсоединение регулятора к домашней сети. После соединения совершается проверка работы устройства, при необходимости производится регулировка чувствительности. При срабатывании контроллера на корпусе загорится светодиодная лампочка.

ОСОБЕННОСТИ ВЫБОРА И ПРИМЕНЕНИЯ ИНФРАКРАСНЫХ ДАТЧИКОВ

При выборе того или иного прибора следует учитывать его достоинства и недостатки, определяемые изложенными принципами работы.

Кроме того, одним из основных достоинств ИК датчиков является их относительно небольшая цена. По сравнению с устройствами других типов, например, микроволновыми при прочих равных условиях они стоят дешевле.

Существует два типа инфракрасных датчиков:

пассивные;
активные.

Пассивные имеют одноблочное исполнение и работают за счет приема инфракрасного излучения от контролируемого объекта.

Они достаточно простые в установки и эксплуатации, но имеют небольшую дальность действия, поэтому лучше всего подходит для установки в небольших помещениях.

В связи с высокой популярностью выпускается широкий ассортимент пассивных детекторов с различными зонами обнаружения.

По способу установки различаются потолочные и настенные исполнения.

Потолочные позволяют избежать «слепых» зон, но в помещениях с низкими потолками контролируют небольшую площадь.

Настенные имеют дальность обнаружения по главной оптической оси до 12-15 м. Кроме того, при установке на кронштейне они позволяют осуществлять точную регулировку зоны обнаружения.

Для контроля больших по площади помещений и протяженных участков применяются активные устройства. Конструктивно они состоят из двух блоков приёмника и передатчика и называются ещё двухпозиционными.

Как правило активные исполнения имеют линейные зону обнаружение и работают по принципу контроля ИК луча излучённого передатчиком. Приёмник оценивает интенсивность полученного сигнала и при его ослаблении, например, пересечение человеком формирует соответствующее извещение.

Большей частью активные инфракрасные извещатели применяются в системах уличной периметральной сигнализации.

Однако, они могут неустойчиво работать в условиях тумана или сильных осадков (дождя, снега). Это следует учитывать при их выборе для организации охраны.

Инфракрасный принцип обнаружения достаточно универсален и поэтому пользуется популярностью при изготовлении датчиков для других систем.

Пожарная сигнализация использует такие датчики для обнаружения дыма. По типу зоны обнаружения они бывают точечными и линейными.

Точечные контролируют задымленность непосредственно в месте своей установки, линейные, являются активными устройствами и работают аналогично охранным.

Кроме того, инфракрасные датчики используются на производстве в устройствах автоматики для обеспечения безопасности работающих, например предотвращения травм при попадании в опасные зоны различных частей тела.

Реализуется это путём обнаружения нештатной ситуации и, при ее возникновении, отключением станков и оборудования.

Также инфракрасные датчики работают в системах контроля прохода, подсчёта количества посетителей, произведённой продукции многих других областях.

Рекомендуемые материалы:

Звуковая сигнализация для дачи с датчиком движения и сиреной (ревуном)

Сигнализация для дачи своими руками, установка GSM системы и муляжа

Пороговые извещатели и системы пожарной сигнализации

Шлейф пожарной сигнализации, схема, требования к монтажу и прокладке

GSM сигнализация как работает для дома, дачи и квартиры

Охранные датчики движения — объемные, беспроводные, уличные, ИК

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов
