Температурный график тепловой сети

Воздействие температуры на характеристики теплоносителя

Кроме перечисленных выше факторов, температура воды в трубах теплоснабжения воздействует на ее характеристики. На этом базируется метод функционирования гравитационных систем отопления. При росте значения нагрева воды осуществляется ее расширение и появляется циркуляция.

Теплоносители для системы отопления

Но при использовании антифризов превышение нормальных показателей температура в батареях отопления может привести к другим результатам. Поэтому для теплоснабжения с теплоносителем, который отличается от воды, необходим сначала определить допустимые значения его нагрева. Это не касается температуры радиаторов центрального теплоснабжения в квартире, так как в таких устройствах не используются жидкости на базе антифризов.

Антифриз применяется тогда, если будет наблюдаться риск воздействия низкой температуры на батареи отопления. В отличие от воды он не переходит из жидкого состояния в кристаллообразное при значении 0 градусов. Но если работа теплоснабжения выходит за нормы таблицы температур для отопления в большую сторону – могут наблюдаться следующие явления:

1. пенообразование. Это способствует росту объема теплоносителя и уровня давления. Обратного процесса при остывании антифриза не будет;
2. появление известкового налета. В составе антифриза присутствуют минеральные компоненты. При нарушении нормы температуры отопления в квартире происходит их выпадение в осадок. Со временем это приводит к засору труб и радиаторов;
3. увеличение показателя густоты. Могут происходить сбои в работе циркуляционного насоса, если его номинальная мощность не была предназначена на появление таких ситуаций.

Рекомендуем: Какие радиаторы лучше подходят для автономного отопления?

Поэтому намного легче следить за температурой воды в системе теплоснабжения частного дома, чем контролировать уровень нагрева антифриза. Более того, вещества на базе этиленгликоля при испарении выделяют вредный для человека газ.

Сегодня их почти не используют в качестве теплоносителя в автономных системах теплообеспечения. Перед использованием антифриза в отоплении необходимо заменить все резиновые уплотнители на паранитовые. Это связано с высоким уровнем проницаемости этого вида теплоносителя.

Варианты нормализации температурного режима отопления

Минимальные показатели температуры воды в отопительной системе не считаются основной угрозой для ее работы. Это отражается на микроклимате в жилых комнатах, но не воздействует на работу теплоснабжения. При превышении нормы нагрева воды могут появиться аварийные ситуации.

Группа безопасности для автономного отопления

При создании схемы отопления нужно предусмотреть перечень мер, нацеленных на предотвращение критического увеличения температуры воды. В первую очередь, это приведет к увеличению давления и нагрузкам на внутреннюю часть труб и радиаторов. Если это случилось один раз и длилось недолгое время, то детали теплоснабжения не пострадают.

Но такие случаи появляются при постоянном влиянии конкретных факторов. Чаще всего это неправильная эксплуатация твердотопливного котла. Чтобы не появились поломки, необходимо модернизировать отопление таким образом:

• монтаж группы безопасности. Она состоит из воздухоотводчика, спускного клапана и манометра. Если температура воды дойдет до критического уровня – эти детали устранят избыток теплоносителя, тем самым, обеспечив нормальную циркуляцию жидкости для ее естественного охлаждения;
• смесительный узел. Он соединяет обратную и подающую трубу. Дополнительно монтируется двухходовой клапан с сервоприводом. Последний подсоединяется к датчику температуры. Если показатель уровня нагрева превышает норму – откроется клапан и возникнет смешение потоков горячей и остывшей воды;
• электронный блок управления отопления. Он распределяет температуру воды на разных участках системы. При нарушении теплового режима он подает соответствующий сигнал процессору котла для снижения мощности.

Эти меры позволят предотвратить неправильную работу отопления еще на начальном этапе появления проблемы. Труднее всего контролировать значение температуры воды в системах с твердотопливным котлом

Поэтому для них отдельное внимание необходимо уделить выбору показателей группы безопасности и смесительного узла

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Простейший способ расчета

Этот способ расчёта в интернете рекомендуют чаще других. Проще, надо полагать, действительно не придумать.

Исходят из того, что для полноценного отопления жилья с высотой потолков в пределах 2,5÷3,0 метра и достаточно качественной термоизоляцией всех основных конструкций, необходимо затратить 100 ватт тепловой энергии на каждый один квадратный метр площади помещения.

100 Вт на 1 м² — многие считают именно так, хотя получающийся результат порой очень далек от истинного

В качестве «производной» от подобного подхода можно рассматривать «норму» и исходя от объёма помещения.

— Так, в частном доме с качественным утеплением и современными окнами со стеклопакетами можно считать их соотношения 34 Вт тепловой энергии на каждый кубометр объёма.

— В панельном доме городской массовой застройки тепла потребуется больше – 41 ватт на кубометр.

Просто и быстро! Считаем по площади (или объему) необходимое количество тепла для каждого помещения. А затем суммирование всех результатов даст нам общую тепловую мощность, которая требуется для отопления дома. К ней можно добавить порядка 20 или 25% эксплуатационного запаса – и ответ готов!

Действительно, несложно. Но насколько это точно?

Даже человеку, весьма далекому от строительства и теплотехники, может показаться подозрительной уж слишком высокая «универсальность» подобного метода. Согласитесь, одно дело проводить расчет отопительной системы для дома, скажем, в Ханты-Мансийске, и другое – для такого же по площади, но на Кубани. Ни слова не говорится о количестве и качестве окон,  а ведь это – одна из основных «магистралей» утечки тепла из помещений. Не принимаются в расчет состояние системы утепления, тип перекрытий, то, с чем соседствует помещение по горизонтали и вертикали. И многое другое …

В результате таких расчетов вполне могут получиться две крайности:

1. Одна очень неприятная, когда система отопления попросту не справляется со своими обязанностями.
2. Другая – это избыточная мощность приобретённого и установленного оборудования, которая практически всегда остается невостребованной. А это – лишние затраты на более дорогие модели мощных котлов, на большее количество радиаторов. Да и не особо полезно для техники, когда она постоянно работает с очень большой «недогрузкой».

Выполненные с чрезмерно большими погрешностями расчеты могут привести с неэффективности создаваемой системы отопления

Одним словом, назвать такой подход рациональным – сложно. И рачительный хозяин все же предпочтет более точные вычисления.

Централизованное отопление

Централизованное отопление представляет собой систему распределения тепла, сгенерированного в централизованном месте, через трубопроводы для отопления зданий, сооружений и помещений.

Источником тепловой энергии являются теплоэнергоцентрали (ТЭЦ) или котельные. В ТЭЦ теплоноситель нагревается за счет энергии пара, в котельных теплоноситель нагревается за счет сжигания топлива.

Теплосети – системы замкнутых трубопроводов для передачи тепла потребителям.

Потребитель тепла – это конечное оборудование сети для распределения его по объекту отопления.

Различаются однотрубная или двухтрубная системы отопления.

К тепловому контуру однотрубной системы последовательно подключены потребители. Цикл теплообмена завершается, когда теплоноситель достигает последней точки контура.

По трубопроводу подачи двухтрубной системы горячий теплоноситель подается потребителю, по трубопроводу обратки остывший в результате теплообмена теплоноситель возвращается в сеть.

Какая должна быть температура нагрева котла по актуальным нормам?

В России действует ГОСТ Р 51617-2000, согласно которому норма температуры воздуха в жилых помещениях в отопительный сезон должна быть в пределах 18-25 градусов Цельсия. Соответственно, вы можете попробовать несколько режимов работы котла, изменяя показатель температуры, чтобы выбрать наиболее подходящий.

Рекомендуем не допускать частых и заметных изменений температурного режима. Это плохо сказывается на здоровье и может нарушить работу котельного оборудования. Если вы при этом хотите немного сэкономить, можно поставить комнатный термостат с возможностью настройки графика работы. Например, установить, чтобы в ночное время максимальная температура в помещении не превышала 18-20 градусов, а под утро воздух прогревался сильнее. Регулируя подачу газа, можно неплохо сэкономить за отопительный сезон, не пожертвовав комфортом.

Оптимальную температуру для себя можно подобрать методом проб – просто определите, при каком режиме работы вам комфортно и расходы топлива наиболее рациональные. Также можно получить консультацию у представителя компании-производителя. Или у специалистов «Профтепло». Мы не только продаем и устанавливаем котельное оборудование в Калуге и области, но и можем дать рекомендации по работе с разными видами котлов. Чтобы получить консультацию, обратитесь к менеджеру «Профтепло» по номеру телефона +7 (4842) 75 02 04.

Принцип работы регуляторов отопления

Регулятор температуры теплоносителя, циркулирующего в отопительной системе — это прибор, с помощью которого обеспечивается автоматический контроль и корректировка температурных параметров воды.

Состоит данное устройство, изображенное на фото, из следующих элементов:

• вычислительный и коммутирующий узел;
• рабочий механизм на трубе подачи горячего теплоносителя;
• исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
• повысительный насос на участке подачи;
• не всегда повысительный насос на отрезке «холодного перепуска»;
• датчик на линии подачи теплоносителя;
• клапаны и запорная арматура;
• датчик на обратке;
• датчик температуры наружного воздуха;
• несколько датчиков температуры помещения.

Теперь необходимо разобраться, как происходит регулирование температуры теплоносителя и как функционирует регулятор.

На выходе из отопительной системы (обратке) температура теплоносителя зависит от объема воды, прошедшей через нее, поскольку нагрузка является относительно постоянной величиной. Прикрывая подачу жидкости, регулятор тем самым увеличивает разность между линией подачи и обраткой до требуемого значения (на данных трубопроводах устанавливают датчики).

Когда наоборот необходимо увеличить поток теплоносителя, тогда в систему теплоснабжения врезают повысительный насос, которым тоже управляет регулятор. С целью понижения температуры водяного входящего потока применяют холодный перепуск», который означает, что часть носителя тепла, уже проциркулировавшего по системе, вновь направляют на вход.

В результате регулятор, перераспределяя потоки теплоносителя в зависимости от данных, зафиксированных датчиком, обеспечивает соблюдение температурного графика отопительной системы.

Нередко такой регулятор комбинируют с регулятором горячего водоснабжения с помощью одного вычислительного узла. Прибор, регулирующий ГВС, проще в управлении и в части исполнительных механизмов. При помощи датчика на линии горячего водоснабжения выполняется регулировка прохода воды через бойлер и в итоге она стабильно имеет стандартные 50 градусов (прочитайте: «Отопление через водонагреватель «).

Общая информация

Здесь мы приведем основные положения и выдержки из действующих СНиП.

Температура наружного воздуха

Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.

Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.

Целевая температура в помещении

Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.

Параллельно действует несколько факторов:

• Температура воздуха на улице. Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
• Наличие или отсутствие ветра. Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.
• Степень утепления фасада, окон и дверей в помещении. Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.

Фасад снаружи перекрывается плитами из базальтового волокна.

И, наконец, собственно температура радиаторов отопления в квартире.

Итак, каковы действующие нормативы температур в помещениях разного назначения?

• В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С. Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
• В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
• В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
• В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
• Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
• В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
• В спортзалах поддерживается температура 15-18 градусов.

По понятным причинам жара в спортзале ни к чему.

В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.

Температурный график

Какой должна быть температура воды в трубах отопления?

Она определяется четырьмя факторами:

1. Температурой воздуха на улице.
2. Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
3. Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.
4. Типом отопительных приборов в доме. Радиаторы и газовые конвектора отопления имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.

Конвектор несколько проигрывает радиатору в тепловой эффективности.

Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?

Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.

• При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
• При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
• При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.

Тепловые потери здания

Исходными данными в этом случае станут:

• толщина наружных стен;
• теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
• площадь поверхности наружной стены;
• климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R 0)*(t внутр. воздуха -t наружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

Температурный график подачи теплоносителя в систему отопления

Все выше приведенное теория — ответ на то, почему температурный график отопления в зимнее время может отличаться у разных МКД в одном и том же городе.  А вот что касается графика температурного режима отопления в зимнее время его температура в подающем трубопроводе жилого дома ограничена нашей безопасностью и не может быть выше 105 гр.С

Да и сами скажите, зачем нам обжигаться о батареи, если эти самые батареи можно установить немного большего размера и прогонять по ним больше теплоносителя с более низкой температурой, использую повторно нашу же воду, взятую из обратного трубопровода. Этим во всех современных домах занимается автоматика погодного регулирования – подробнее о ней читайте в статьях на сайте.

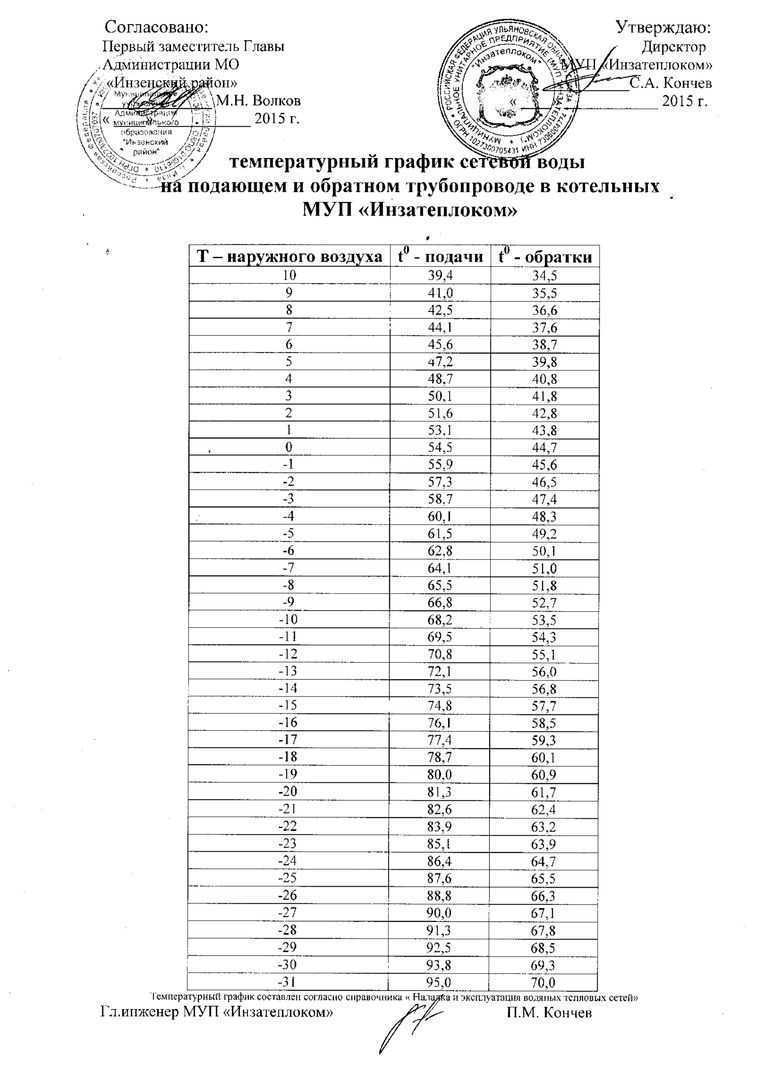

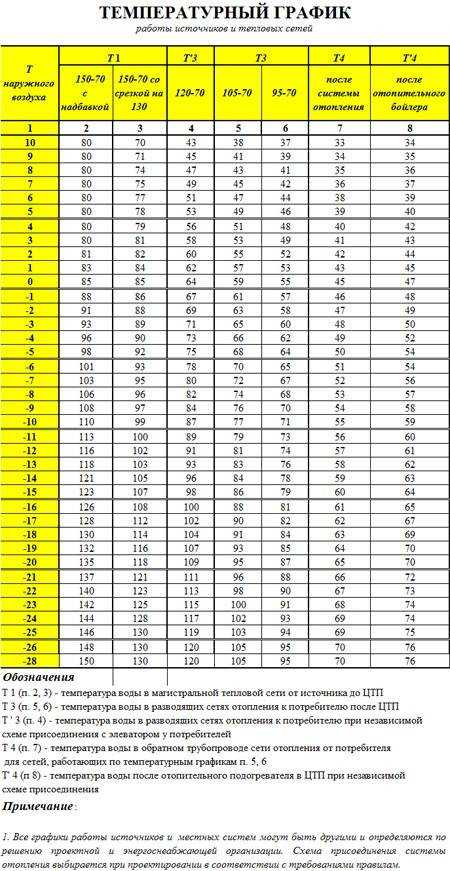

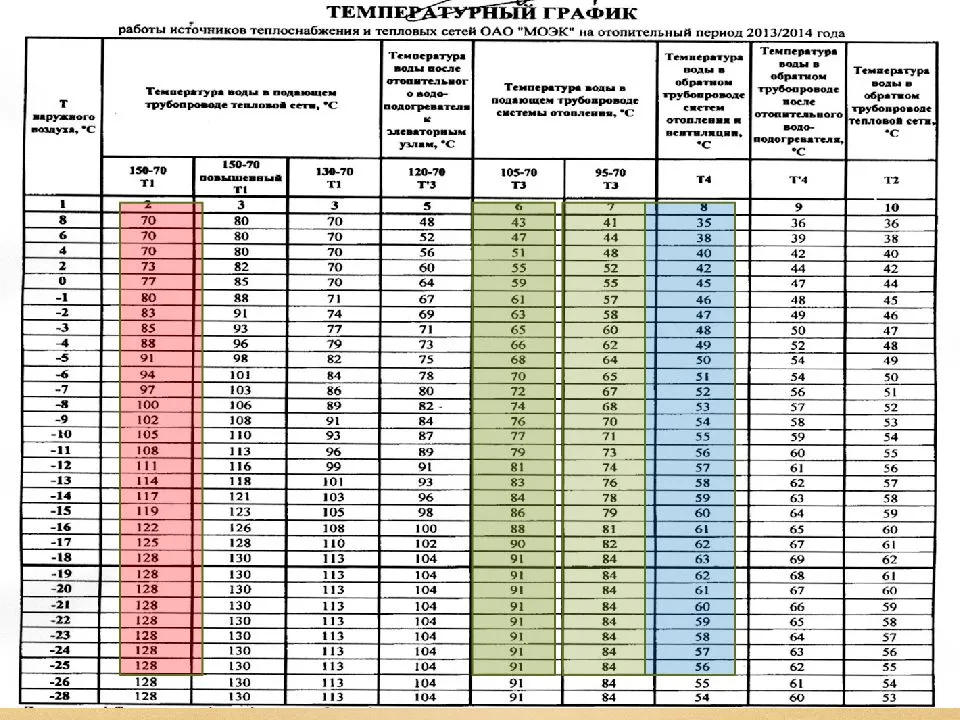

Температурный график системы отопления

Температурный график системы отопления присутствует в каждом договоре на теплоснабжении, именно по нему идет множество споров, когда в доме не хватает тепла, и мы мерзнем в квартирах. Обычно в договоре теплоснабжения также указывается, что это температурный график работы источника теплоты – котельной, следовательно, из-за расстояния между котельной и МКД температура теплоносителя пришедшего к нам в дом будет неизбежно ниже.

Однако все температурные графики построены так, что эту разницу можно компенсировать пропуском большего объема теплоносителя  через дом (батареи) и недостатка в тепле вы не ощутите. Заниматься такой регулировкой обязана управляющая компания. Вот чем плох переход на договора теплоснабжения непосредственно с теплоснабжающей компанией, не сможет она удовлетворить потребности каждого, да и публичным договором этого не декларирует, и получаемся мы брошенными на произвол судьбы, но это отступление от темы, крик души если хотите.

Небольшие замечания по пониманию природы температурного графика.

График разрабатывается из условий суточной подачи тепловой энергии на отопление, обеспечивающей потребность зданий в тепле в зависимости от температуры наружного воздуха. Колебания температуры в течение дня могут иметь место, главное чтобы это тепло нам компенсировали повышением температуры, например в вечернее время.

Температурный график работы котельной должен обеспечить температуру в помещениях на постоянном уровне не менее 18 градусов, а также покрытие расхода тепла на приготовление горячей воды. Ее температура в местах водоразбора не должна быть ниже + 60°С, в соответствии с требованиями СанПин 2.1.4.2496-09 Питьевая вода…

Температурный график отопления – различия

За основу взяты два графика утвержденные СНиП, остальные производные. Эти графики вы можете скачать по ссылкам ниже, они выделены другим цветом.

• температурный график 95-70 для системы отопления, непосредственно присоединенной к тепловым сетям.

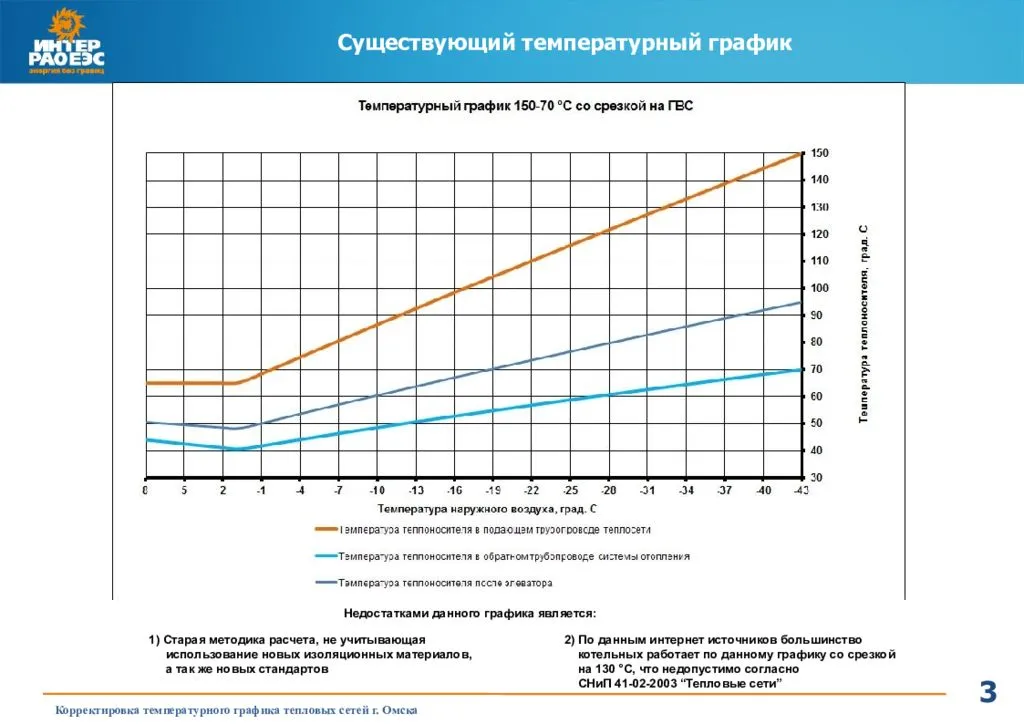

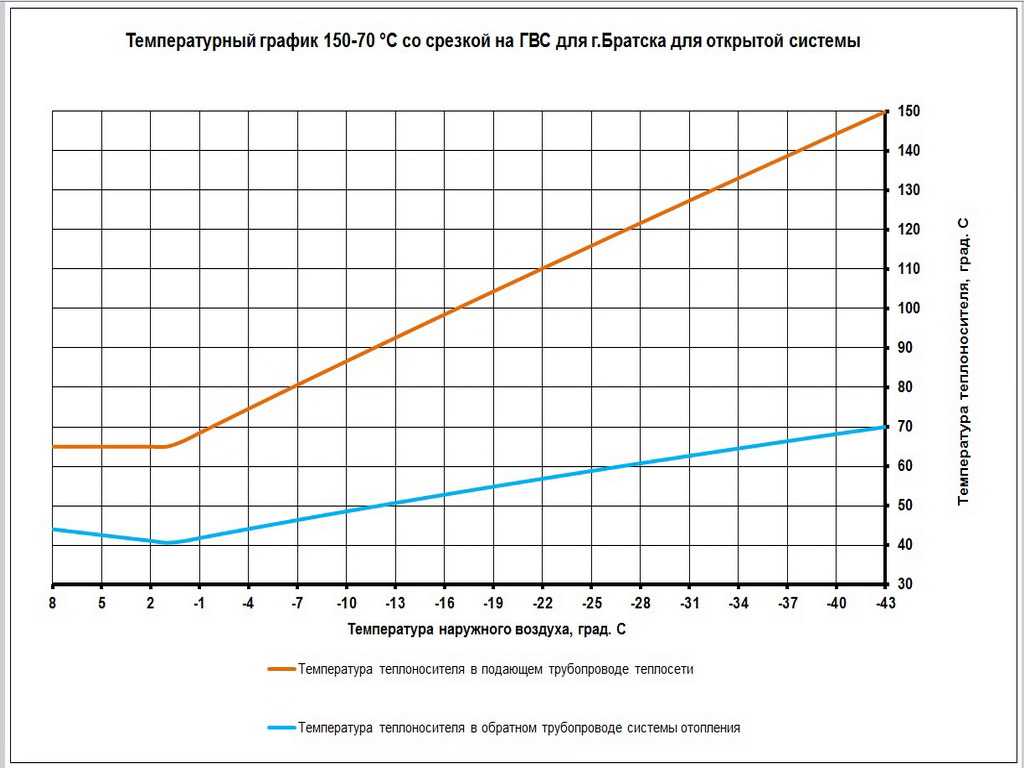

• температурный график 150-70
• температурный график 115-70, 105-70 будет иметь срез по температуре на подаче графика 150-70 при морозах, поскольку котлы котельной не могут эксплуатироваться выше этих температур.
• температурный график 115-70 с ГВС

Также график может начинаться с 70 градусов, если теплоноситель для нагрева горячей воды подается по тем же трубам что и для отопления. Самый плохой для нас с вами график температурного режима отопления в зимнее время, на улице тепло у нас жарко, окна настежь, а за тепло платим по теплосчетчику.

Выручает в этом случае автоматика погодного регулирования, по опыту не стоит бояться её высокой цены, окупается максимум за два года, чаще всего в конце первого года эксплуатации, только вот для того, чтобы она работала исправно рекомендую нанять обслуживающую организацию, или найти умельца в доме, но он, скорее всего, тоже запросит денег!

Существуют также пониженные температурные графики 85-80/70. Они характерны для местности с высокими перепадами температур и сильными морозами. Такой график не означает, что у вас плохая, слабенькая котельная и нерадивые хозяева, наоборот грамотные. Как известно трубы при разных температурах могут расширяться (удлиняться) или укорачиваться, проще говоря, они постоянно двигаются и это беда для труб, именно постоянные перепады температур, а небольшое давление в трубах рвут их, и мы в морозы остаемся без тепла. Именно поэтому на Севере и в Сибири, например в Новосибирске, график температурного режима отопления в зимнее время самый, по нашему разумению «слабенький».

Характеристики и отпуск теплоносителя

СНиП 2.04.07-86 регламентируют физико-химические характеристики рабочего тела теплосетей, а также отпускные параметры, его основные положения:

• В системах централизованной теплоподачи для нужд отопления, вентилирования, ГВС и проведения техпроцессов в сооружениях производственного и общественно-бытового пользования основным видом теплового носителя служит вода.
• Отпуск и регулирование подачи тепла осуществляется централизованно — на источнике тепла (ТЭЦ), по группам — в регулировочных узлах или ЦТП, индивидуально — в ИТП.
• Для теплосетей с водным рабочим телом отпуск тепловой энергии по нагрузке отопления или совместно с горячим водоснабжением проводят по таблицам взаимозависимости температуры носителя от параметров внешней среды.
• Регулирование производится по количеству (объему подаваемой воды) и количественно-качественным (объемно-температурным) параметрам.
• При централизованном регулировании в теплоснабжающих системах с преобладанием жилищно-коммунальной нагрузки от 65%, используют совместную регулировку по отоплению и ГВС. В случае, если доля жилищно-коммунальный нагрузки меньше 65% от общей, а доля ГВС менее 15% от отопительной нагрузки — регулирование производится по отопительной нагрузке.
• При регулировке отпуска тепла во всех случаях ограничением является минимальная температура носителя в магистрали, необходимая для подогревания холодной воды в контурах ГВС, связанных с линией теплоснабжения пользователей: — для закрытых контуров (с электронасосом) температура в системе отопления берется минимум в +70 °С; — для гравитационных систем открытого типа устанавливаемая температура воды в трубах отопления — минимум +60 °С.
• Составляя температурный график для системы отопления, принимают средние показатели температур: — для начала и окончания отопительного сезона — +8 °С; — в помещениях для жилья — +18 °С; — внутри производственных цехов — +16 °С.
• Для объектов на производстве и в местах общественного назначения при плановом понижении температуры после смены и в выходные дни реализуют объемное и терморегулирование характеристик рабочего тела в теплопунктах (ТП).

Рис. 3 Центральные теплопункты – внешний вид

Температурный график и его расчет

Как будет выглядеть график, зависит от температуры наружного воздуха. Чем больше отрицательное значение наружной температуры, тем больше теплопотери. Многие не знают, откуда брать данный показатель. Эта температура прописана в нормативных документах. За расчетное значение принимают температуры самой холодной пятидневки, причем берется самое низкое значение за последние 50 лет.

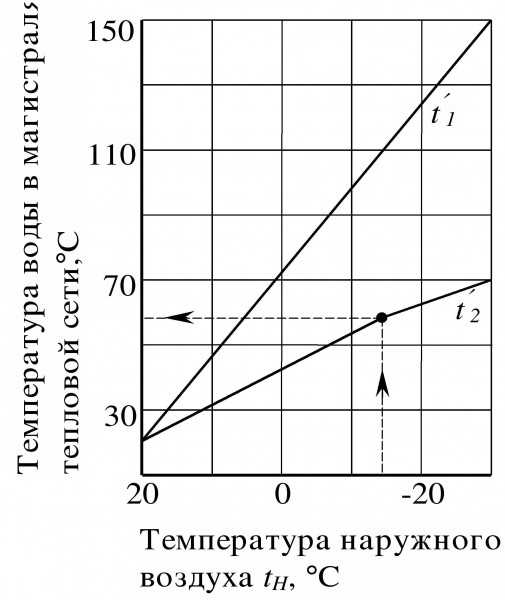

График зависимости наружной и внутренней температуры

На графике представлена зависимость наружной и внутренней температуры. Допустим, температура наружного воздуха равна -17ºС. Проведя вверх линию до пересечения с t2, получим точку, характеризующую температуру воды в системе отопления.

Благодаря температурному графику, можно подготовить систему отопления даже под самые суровые условия. Также он сокращает материальные затраты на установку отопительной системы. Если рассматривать этот фактор с точки зрения массового строительства, экономия является существенной.

Температура внутри помещения зависит от температуры теплоносителя, а также других факторов

• Температура наружного воздуха. Чем она меньше, тем отрицательнее это сказывается на отоплении;
• Ветер. При возникновении сильного ветра теплопотери увеличиваются;
• Температура внутри помещения зависит от теплоизоляции конструктивных элементов здания.

За последние 5 лет принципы строительства изменились. Строители увеличивают стоимость дома с помощью теплоизоляции элементов. Как правило, это касается подвалов, крыш, фундаментов. Эти дорогостоящие мероприятия впоследствии позволяют жильцам экономить на системе отопления.

Температурный график отопления

На графике показывается зависимость температуры наружного и внутреннего воздуха. Чем ниже температура наружного воздуха, тем выше будет температура теплоносителя в системе.

Температурный график разрабатывается для каждого города во время отопительного периода. В малых населенных пунктах составляется температурный график котельной, которая обеспечивает необходимое количество теплоносителя потребителю.

Изменять температурный график можно несколькими способами

• количественным – характеризуется изменением расхода теплоносителя, подаваемого в систему отопления;
• качественным – состоит в регулировании температуры теплоносителя перед подачей в помещения;
• временным – дискретный метод подачи воды в систему.

Температурный график представляет собой график отопительных трубопроводов, который распределяет отопительную нагрузку и регулируется с помощью централизованных систем. Существует также повышенный график, он создается для замкнутой системы отопления, то есть для обеспечения подачи горячего теплоносителя в подключаемые объекты. При применении открытой системы необходимо проводить корректировку температурного графика, так как теплоноситель расходуется не только на отопление, но и бытовое водопотребление.

Расчет температурного графика производится по простому методу. Чтобы его построить, необходимы исходные температурные данные воздуха

• наружного;
• в помещении;
• в подающем и обратном трубопроводе;
• на выходе из здания.

Кроме того, следует знать номинальную тепловую нагрузку. Все остальные коэффициенты нормируются справочной документацией. Расчет системы производится для любого температурного графика, в зависимости от назначения помещения. Например, для крупных промышленных и гражданских объектов составляется график 150/70, 130/70, 115/70. Для жилых домов этот показатель составляет 105/70 и 95/70. Первый показатель показывает температуру на подачи, а второй — на обратке. Результаты расчетов заносятся в специальную таблицу, где показывается температура в определенных точках отопительной системы, в зависимости от наружной температуры воздуха.

Основным фактором при расчете температурного графика является наружная температура воздуха. Расчетная таблица должна быть составлена так, чтобы максимальные значения температуры теплоносителя в системе отопления (график 95/70) обеспечивали обогрев помещения. Температуры в помещении предусмотрены нормативными документами.

Особенности составления графика

Выбирая оптимальную температуру, обычно руководствуются следующими факторами:

• эффективная подача теплоносителя по трубопроводу;
• обеспечение экономичной и стабильной работы тепловой системы;
• достижение такого температурного режима, который будет комфортным для жителей квартиры и не будет ниже нормативных показателей.

Надо отметить, что температура воды в батареях центрального отопления должна быть такой, которая позволит хорошо прогреть здание. Для разных помещений разработаны разные нормативные значения. Например, для жилой квартиры температура воздуха не должна быть менее +18 градусов. В детских садах, больницах этот показатель выше: +21 градус.

Поскольку температура в помещении зависит от сезона и климатических особенностей, то норматив температуры батарей отопления может быть разным. Нагрев воды в системе теплоснабжения сооружения может варьироваться от +30 до +90 градусов. Когда температура воды в системе отопления выше +90 градусов, тогда начинается разложение лакокрасочного покрытия, пыли. Поэтому выше данной отметки нагревать теплоноситель запрещено санитарными нормами.

Оптимальная температура в батареях отопления нормы которой устанавливаются согласно температурному графику отопления, позволяет создавать комфортные условия проживания. Более подробно о биметаллических радиаторах отопления можно узнать здесь.

Благодаря ему температура в жилище поддерживается на оптимальном уровне. Графики могут быть разными. Для их разработки учитываются многие факторы. Любой график перед применением на практике нуждается в утверждении в уполномоченном учреждении города.

Выбор температурного режима для отопления: описание основных параметров и примеры расчета

Каждая система отопления имеет определенные характеристики. К ним относят мощность, теплоотдачу и температурный режим работы. Они определяют эффективность работы, напрямую влияя на комфорт проживания в доме. Как правильно выбрать температурный график и режим отопления, его расчет?
