Что такое расширительный бак и зачем он нужен в системе водоснабжения

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

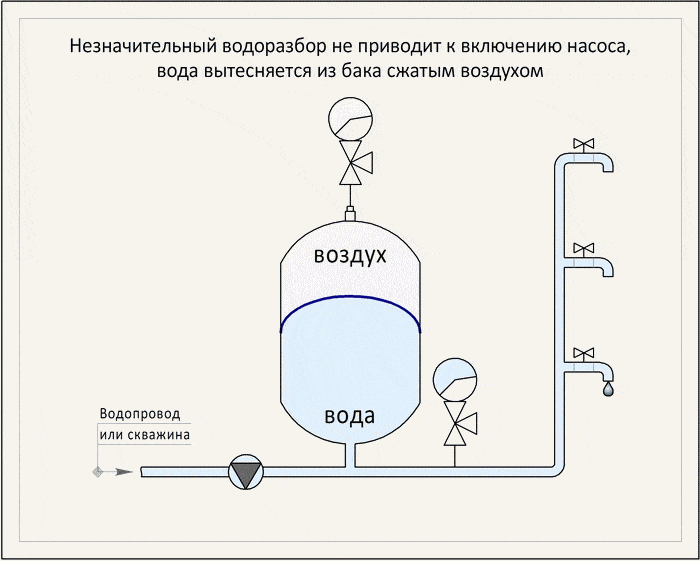

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

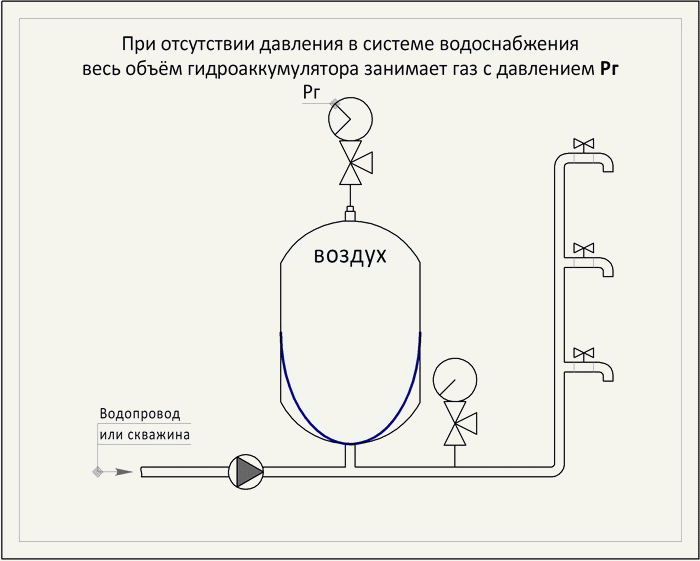

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

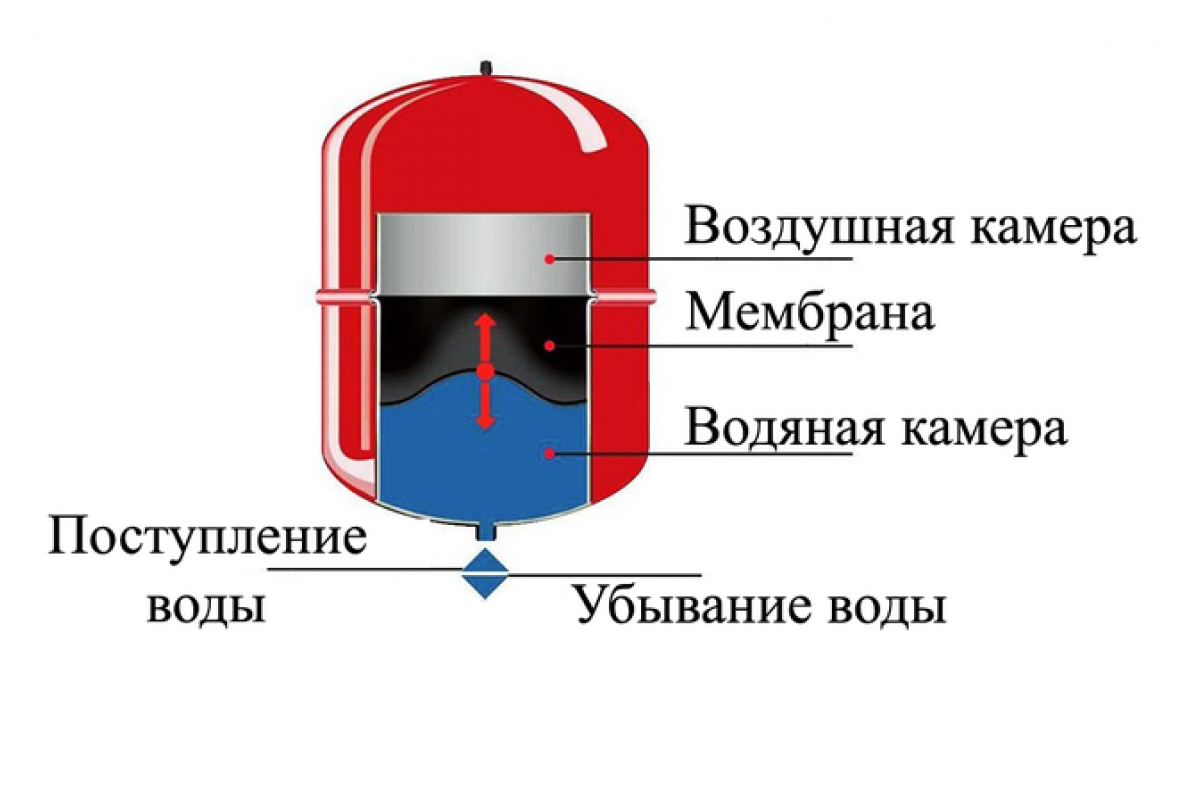

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

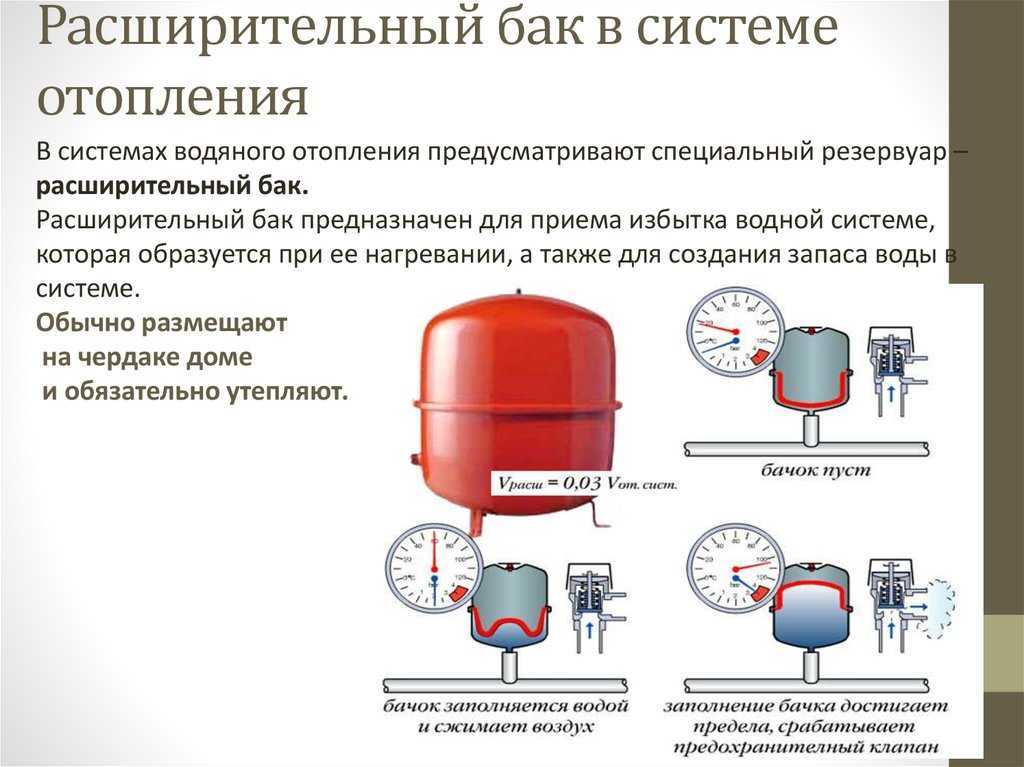

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов. Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру. В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Правильный выбор прибора

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания — показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

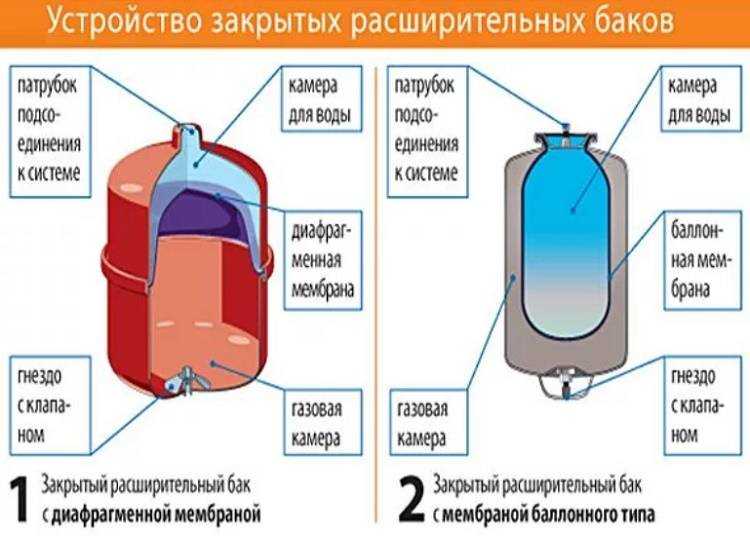

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

• для соединения расширительной трубы, через которую поступает теплоноситель;
• для циркуляционной трубы, что отводит воду из системы;
• контрольной трубы, предназначенной для регулировки наполненности системы и
• ликвидации из нее воздуха;
• переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

• необходимость теплоизоляции бака для снижения потерь тепла;
• монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

• не герметичность резервуара;
• необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

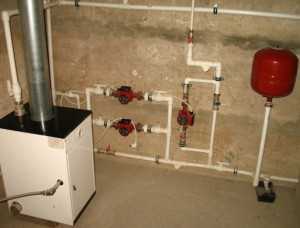

Расширительную емкость устанавливают рядом с котлом отопления

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем. При этом нужно учитывать:. При этом нужно учитывать:

При этом нужно учитывать:

1. Количество предполагаемых пользователей водоснабжающей системой.
2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
3. Возможность одновременного расхода воды несколькими потребителями.
4. Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

• если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
• когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
• если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе

При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат. Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество

Особенно этот нюанс важен для каучука, из которого производят мембрану

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.

Лучшие расширительные баки для водоснабжения

В системе автономного водоснабжения гидроаккумуляторы используют для компенсации скачков давления, которые неизбежны при включении или выключении скважинного насоса. Это увеличивает продолжительность службы сантехнического оборудования, позволяет снизить последствия гидравлических ударов. Расширительный бак для водоснабжения обеспечивает водой, сокращая количество включений насосов. Конструктивная особенность – использование пищевой резины при производстве мембран.

Taen Ptw H-24

Гидроаккумулятор разработан для холодного и горячего водоснабжения. Прибор имеет горизонтальную компоновку, устойчивые кронштейны для монтажа. Производитель позаботился о площадке для установки насоса. Корпус изготовлена из инструментальной стали, сварные швы выдерживают гидродинамическое воздействие. Фланец изготовлен из нержавеющей стали, что увеличивает срок его службы.

Модель комплектуется сменной мембраной из искусственного каучука, которая выдерживает нагрев до 99 градусов. Воздушный клапан выливается из ABS-пластика, имеет защитный колпачок. Емкость защищена от появления ржавчины порошковой краской, декоративное покрытие устойчиво к повышенной влажности, воздействию ультрафиолета, истиранию.

Достоинства:

• Удобной устанавливать в небольших комнатах;
• Низкая цена;
• Стабильная работа с насосами разной мощности;
• Выдерживает нагрузку до 6 бар.

Недостатки:

Не обнаружены.

Oasis RV-50N

Модель разработана китайскими инженерами для холодного, горячего водоснабжения и отопления частного дома. Имеет вертикальную компоновку, емкость изготовлена из углеродистой стали. От появления ржавчины поверхность защищает полимерное покрытие, устойчивое к износу. В корпусе смонтирована резина из EPDM, рассчитанная на использование с теплоносителем, нагретым до 99 градусов.

Емкость выдерживает 8 атмосфер. Фланец изготовлен из оцинкованной стали. Воздушный клапан защищен от механического воздействия колпачком из ударопрочного пластика. Для установки предусмотрены опорные ножки из стали. Оборудование поддерживает стабильные рабочие показатели в системе, отличается продолжительным сроком службы.

Достоинства:

• Прочный корпус;
• Долговечный фланец;
• Выдерживает гидродинамические удары;
• Хорошая устойчивость.

Недостатки:

Грубый сварной шов.

Flamco Airfix R 80/4,0

Голландская компания разработала гидроаккумулятор для подачи горячей, холодной питьевой воды. Для поддержки давления емкость закачана азотом, что увеличивает устойчивость к коррозии и позволяет дольше сохранять исходные параметры, установленные на заводе. Емкость – сварная конструкция с надежными швами, выдерживает до 10 атмосфер.

Резина из EPDM выдерживает скачки температуры до 120 градусов. Для защиты металла от коррозии разработчики применили эпоксидное порошковое покрытие. Декоративный слой устойчив к царапинам, потертостям. Для напольного монтажа предусмотрены опорные ножки с отверстиями для крепежа. Техника может применяться для отопления, где в качестве теплоносителя заливают 50% раствор гликоля.

Достоинства:

• Фланец из нержавеющей стали;
• Каждый прибор тестируется в заводской лаборатории;
• Безупречное качество резьбы для подключения к трубопроводу;
• Мембрана капсульного типа;
• Форма корпуса рассчитана на гидроудары.

Недостатки:

Не обнаружено.
