Дистанционное управление
С правой стороны на дополнительном модуле присутствуют еще две клеммы.
На них подается низковольтное постоянное напряжение (от 5 до 30 вольт) с какой-либо вынесенной кнопки для дистанционного управления аппаратом. Функция на самом деле очень полезная, которая без особых затрат превращает ваше устройство в подобие контактора или пускателя.
Не всегда есть возможность безопасно добраться до автомата и отключить его (пожар, замок на щитовой и т.д.). А с помощью вынесенной кнопки это делается элементарно.
Правда повторное включение придется делать механически, ручками. Поэтому данную функцию справедливо было бы назвать не “дистанционное управление”, а “дистанционное отключение”.
Тем не менее, такую опцию можно использовать не только на производстве, но и в быту. Например, встроить в схему через промежуточное реле датчик газа.
При утечке газа и срабатывании датчика, напряжение в квартире отключится автоматически без всяких последствий и возможного взрыва. Правда УЗО при этом должно быть вынесено из помещения.
Только не забывайте, что устройство это электронное. И дистанционная защиты будет работать только при наличии полноценных 220В на клеммах питания.
При дистанционном отключении никаких индикаций светодиода не происходит. Теперь давайте чуть подробнее пройдемся по всем видам защит.
Как защитить технику от скачков напряжения?
Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.
Рассмотрим основные типы данных устройств.
Сетевой фильтр
Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.
Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.
Реле контроля напряжения (РКН)
Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.
РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.
Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.
Обратите внимание!
В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.
Устройства защиты от импульсных перенапряжений (УЗИП)
Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.
УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.
Стабилизаторы напряжения
Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.
Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны — на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

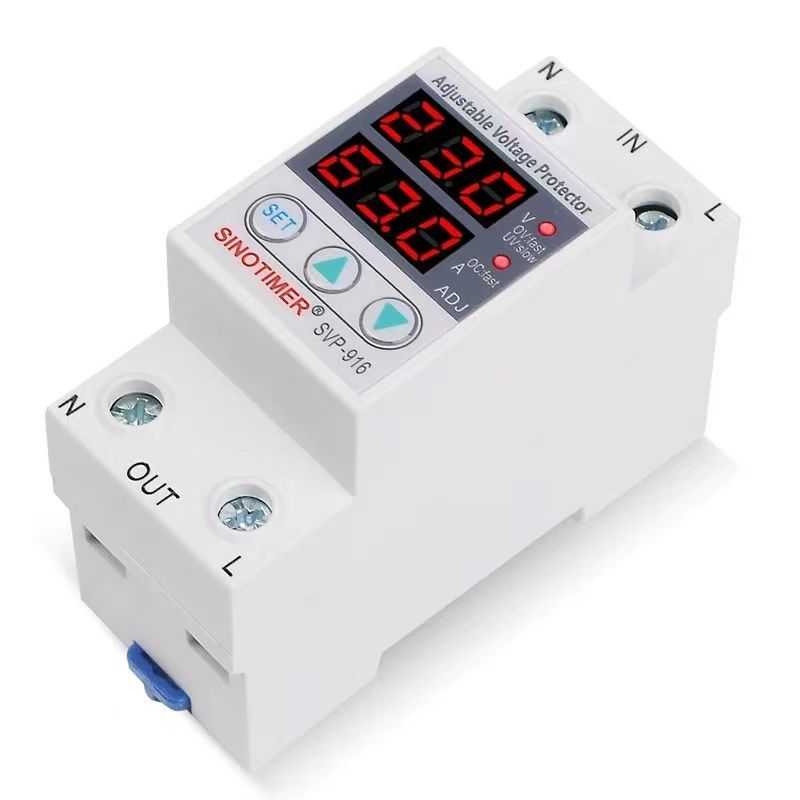

Подключение реле напряжения
С теми моделями, которые просто вставляются в розетку ничего сложного. Подсоединили к розетке, выставили пороговые значения (по умолчанию обычно идет от 170 до 240 В) и подключили необходимые приборы.
А вот с установкой на дин-рейку уже посложнее. Если вы не электрик, то лучше не стоит рисковать жизнью и лезть в щиток, высока вероятность печальных последствий. Но при наличии базовых знаний и сильного желания, вполне можно справиться своими силами.
Совет: перед монтажом обязательно изучите приложенную инструкцию или схему установки устройства!
Если вы все же решились самостоятельно подключить устройство, то обратите внимание на следующие рекомендации. Приготовьте необходимые материалы:
- Реле контроля напряжения.
- Кусок провода, сечением 4–6 мм.
- DIN-рейку. Если распределительный шкаф современный, то она должна быть уже встроена.
- Пару шурупов для закрепления рейки.
Также понадобятся некоторые инструменты:
- Плоскогубцы.
- Отвертка-индикатор.
Подробная инструкция по монтажу реле своими силами:
- Отключаем автоматические выключатели (автоматы).
- Закрепляем шурупами дин-рейку в подходящем месте.
- При помощи защелок в задней части реле, фиксируем наше устройство на рейке.
- Используя индикатор, ищем фазу на контактах автоматов.
- Далее, провод с фазой, идущий от автомата в помещение, необходимо разрезать.
- Одну часть этого провода (от автомата) подсоединяем к контакту реле с надписью IN (вход).
- Вторую часть провода, ведущего в квартиру/дом подключаем ко входу реле пометкой OUT(выход).
- Затем кусок провода нужно присоединить к нулю на автомате. Если в распределительном щитке установлена нулевая шина, тогда цепляемся к ней.
- Другой конец этого провода подключаем к выводу реле напряжения с надписью N (ноль).
- Самый ответственный момент – подаем питание.
Принцип действия
Управление размещенными на корпусе устройства регуляторами осуществляется отверткой. Верхний регулятор позволяет выставить напряжение в интервале от 240 до 290 В, нижний — от 100 до 210 В. При измерении напряжения допускается погрешность до 3%.
При тестировании происходит задержка на 5 секунд и последующая активация зеленого индикатора с включением внутреннего реле. Если напряжение соответствует нормам, загораются две лампочки — зеленая и желтая. Быстрый пуск активируется при нажиме кнопки тестирования.
После перепада напряжения и его возвращения к норме в определенном интервале реле включается через 10 секунд. Имеется возможность настройки реагирования реле после перепада. Настройка производится в интервале от 10 секунд до 6 минут, иные значения не предусмотрены.
Для настройки следует:
- отключить прибор нажимом тестовой кнопки;
- повторно прижать и придерживать кнопку до многократного мигания зеленого индикатора — при этом время реагирования прибора установится на 10 секунд;
- загорание лампочки красного цвета означает время в 6 минут;
- освободить кнопку и вновь прижать ее для повторного пуска прибора.
Следует понимать, что прижатие кнопки, переводящей прибор в режим теста, сказывается на безотказной работе УЗМ при возникновении аварийной ситуации. Когда величина напряжения приблизится к наибольшей величине, начинает моргать красный индикатор. Превышение допустимого порога приводит к деактивации желтой лампочки, загорается красная.
Когда напряжение падает ниже установленного значения, моргать начинает сначала зеленый индикатор, затем активируется таймер до отключения и моргания красного индикатора. Затем загорается красная лампочка с двухсекундной задержкой, а желтая — выключается. После стабилизации напряжения активируется таймер, показывающий, сколько минут и секунд остается до подключения. При этом зеленый индикатор продолжает моргать. Если параметры сети не соответствуют установленным, время обнуляется, начинается новый отсчет. По истечении времени задержки УЗМ включается.
При поочередном моргании красной и зеленой лампочек делается необходимо выключение реле кнопкой теста. При повторном ее нажиме и двухсекундном удержании реле начинает работу в нормальном режиме.

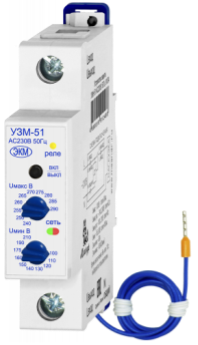

Включение УЗМ-51 разрывает силовой кабель, «ноль» устанавливается сквозным и не поддается коммутации. Также допускается одностороннее подключение нуля, благодаря чему нулевые фазы могут соединяться снизу трехфазных линий.
Автоматы или предохранители перед УЗИП
Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.
Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.
В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.
Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.
При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.
Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.
Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.
Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.
Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.
Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.
Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.
Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.
Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.
Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.
Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:
Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.
И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.
Как работает реле напряжения
Чтобы понимать, что с реле напряжения происходит, лучше знать заранее, как оно будет реагировать на различные ситуации, какие светодиоды в каких случаях загораются. С этими знаниями будет проще идентифицировать сработки. Конечно, желательно, прочесть инструкцию:
- Инструкция УЗМ-16
- Инструкция УЗМ-50Ц
- Инструкция УЗМ-51М
- Инструкция УЗМ-3-63

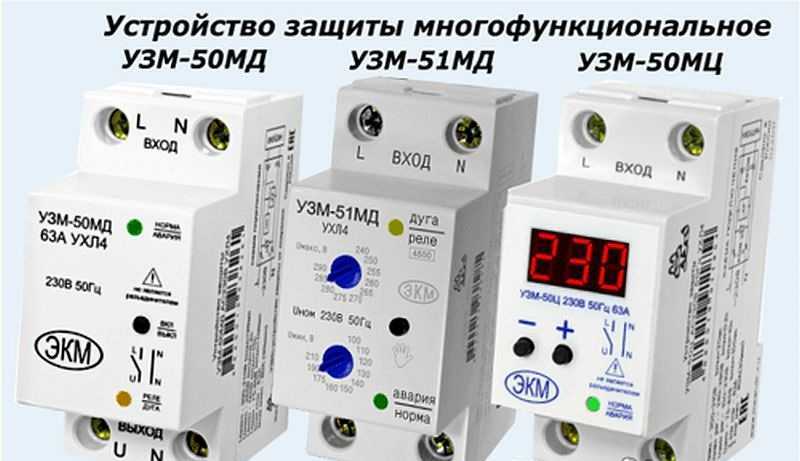

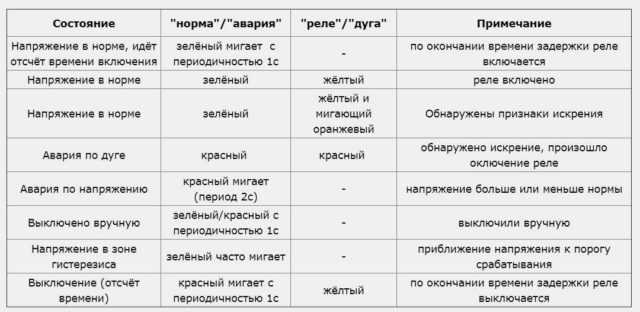

Реле напряжения УЗМ: расшифровка световой индикации модификаций УЗМ-50М и МД, УЗМ 51 М и МД
При включении электропитания
Вот что происходит при запуске УЗМ или включении после того, как сетевое напряжение пришло в норму.
- 5 секунд не происходит ничего. Выдерживается пауза, во время которой проверяются параметры сети, работоспособность самого устройства.
- Если напряжение нормальное, начинает мигать зеленый светодиод. Длительность «моргания» зависит от выставленной временной задержки включения нагрузки. Может быть 10 секунд или 6 минут. Время задержки выставляется владельцем при первом пуске.
- После того как время задержки прошло, зажигаются зеленый и желтый светодиоды. Зеленый — норма, желтый — в работе реле напряжения. Если загорелись эти индикаторы — УЗМ вошло в рабочий режим.
Больше всего управленческих функций у моделей серии 551
Если выбран большой интервал ожидания — 6 минут, а есть необходимость или желание запустить реле напряжения быстрее, можно нажать на кнопку «ТЕСТ». После автопроверки реле сразу включится.
Искрение в сети
При обнаружении в сети дугового тока, загораются красные светодиоды «дуга» и «авария» и реле отключает нагрузку. Через 30 секунд производится попытка повторного включения с задержкой 10 секунд или 6 минут (в зависимости от выбранных пользователем настроек). При пропадании аварийной ситуации питание включается. Происходит все так, как описано выше: сначала моргает зеленый, после выдержки загорается зеленый и желтый.
УЗМ 16 (справа) значительно уже, подходит для использования на маломощных группах потребителей (суммарным напряжением не более 4 кВт)
Если в течение 20 минут после повторного включения снова обнаруживается искрение, устройство отключает питание на 4 минуты. Следующие 20 минут искрения нет — питание включается (все в том же порядке). И снова отслеживается интервал 20 минут. Если снова обнаруживается искрение, питание отключается и автоматически больше не включается. В этом случае требуется нажать на кнопку «Тест». Если при ручном включении параметры напряжения находятся не в пределах нормы, устройство не включится. В общем, надежный алгоритм. Надо только помнить, что если горит два красных светодиода, реле отключилось по «дуге».
И еще один момент: если искрение появляется по истечении двадцати минутного интервала, сработка считается первичной. Это значит, что весь алгоритм отрабатывается сначала.
Отклонения по напряжению
Пока устройство находится в работе, оно автоматически — при помощи варистора — гасит мгновенные скачки напряжения, сглаживая их. Если отклонения носят продолжительный характер, происходит следующее:
- При росте напряжения:
- Напряжение подходит к верхнему порогу нормы, начинает моргать красный светодиод. «Моргание» начинается когда напряжение ниже порога отключения на 5 В.
- Как только параметры вышли за пределы нормы, отключается питание на нагрузку, красный светодиод горит постоянно.
-
При входе в норму, питание включается автоматически, но только после того, как пройдет время выдержки (10 сек или 6 минут).
- При падении напряжения:
- Когда до нижней границы отключения остается 5 В, начинает мигать зеленый индикатор.
- При понижении ниже нормы:
- отключается нагрузка;
- желтый светодиод тухнет;
- красный загорается с интервалом в 2 сек.
- При возврате параметра в норму, начинает мигать зеленый индикатор, после выдержки по времени подключается нагрузка.
Если во время выдержки времени питание снова выходит за границы нормы, отсчет выдержки времени обнуляется, загорается соответствующая индикация.
Ручное включение/отключение нагрузки
При желании можно включить питание через УЗМ вручную — для этого нажимаем кнопку «Тест». Поочередно мигают зеленый и красный индикаторы. Ручное включение питания происходит при повторном нажатии на кнопку.
Пример установки в щите однофазной сети
При помощи той же кнопки «Тест» можно питание и отключить. Только включается оно тоже вручную — повторным нажатием «Тест» и никак иначе. Причем надо кнопку держать нажатой около 2 секунд.
Особенности установки РКН
Схема установки
Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:
- размещение сразу после электрического счетчика (этот способ считается классическим);
- подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
- установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.
Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».
Подключение трехфазного РН — 4 схемы
Трёхфазное реле предназначено первую очередь для защиты электродвигателей переменного тока, подключенных к трёхфазной сети 380В. При отсутствии трехфазных нагрузок устанавливается три однофазных устройства.
Есть четыре основные схемы подключения этого прибора:
- Всё оборудование подключается прямо от устройства, без контактора. Этот вариант применяется при мощности нагрузок до 7кВт.
- Часть оборудования с лампами освещения, подключена через прибор, а часть через дополнительный пускатель. Такая схема после появления питания включает освещение, а электродвигатели необходимо запускать вручную. Это нужно для проверки состояния оборудования после аварийной остановки.
- До пускателя (после вводного автомата). Эта схема защищает всё установленное оборудование от проблем в подходящей сети. У неё есть недостаток — при выходе из строя контактора (выгорании одного из контактов) электродвигатель остаётся под напряжением, работает «на две фазы» и за несколько минут, а иногда и секунд, выходит из строя.
- После пускателя. Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты.
Схема подключения трехфазного пускателя к РН
Эффективность приборов для защиты от скачков напряжения
Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).
Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.
Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

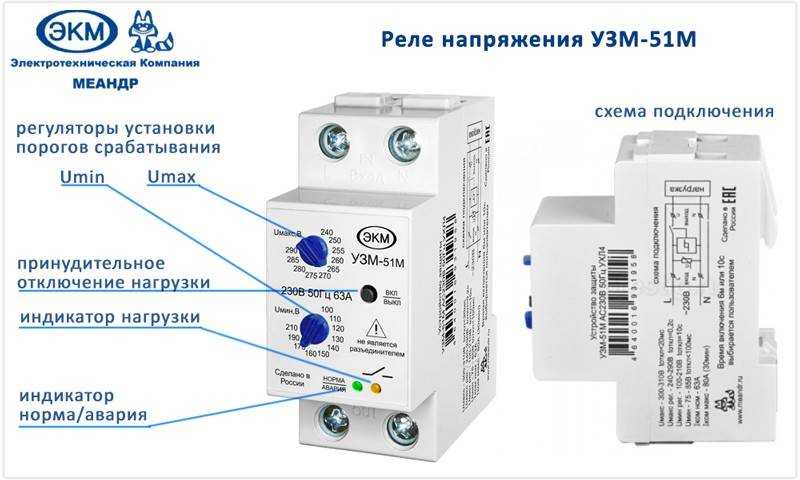

Принцип работы
С помощью регуляторов, установленных на корпусе прибора, можно выставить предел срабатывания реле по верхнему напряжению от 240 В до 290 В и по нижнему от 210 В до 100 В.
При подключении к питающей сети индикация на УЗМ-51М не срабатывает в течении первых 5 с. Мигание зелёного индикатора указывает на то, что происходит тестирование напряжения. Если оно соответствует заданным параметрам, электромагнитное реле включается, и об этом сигнализирует равномерное свечение жёлтого и зелёного светодиодов.
В нормальном режиме работы контроллер УЗМ-51М постоянно следит за величиной напряжения, а варистор демпфирует его импульсы до допустимой величины.
Работа световой индикации отличается при различных аварийных режимах.
Мигающий красный индикатор предупреждает о том, что напряжение значительно превысило норму.
Если жёлтый светодиод погас, а красный горит непрерывно, значит, напряжение превысило установленную величину, и реле отключило нагрузку.
Мигающий сигнал зелёного индикатора показывает, что начался отсчёт времени повторного включения.
Зелёный и жёлтый светодиоды, горящие постоянно, сигнализируют, что напряжение полностью нормализовалось, и реле включено.
Если на панели начинает мигать зелёный светодиод при постоянно горящем жёлтом, значит, входящее напряжение сильно уменьшилось.
Мигающий нижний индикатор, поменявший зелёный цвет на красный, сигнализирует, что начался отсчёт времени отключения электромагнитного реле.
Вспыхивающий с частотой в две секунды красный светодиод и погасший жёлтый оповещают о выключении реле.
При нормализации напряжения сигнализация работает, как и в первом случае.
Поочередно вспыхивающий красный и зелёный свет напоминают о запуске устройства повторным нажатием тестовой кнопки.

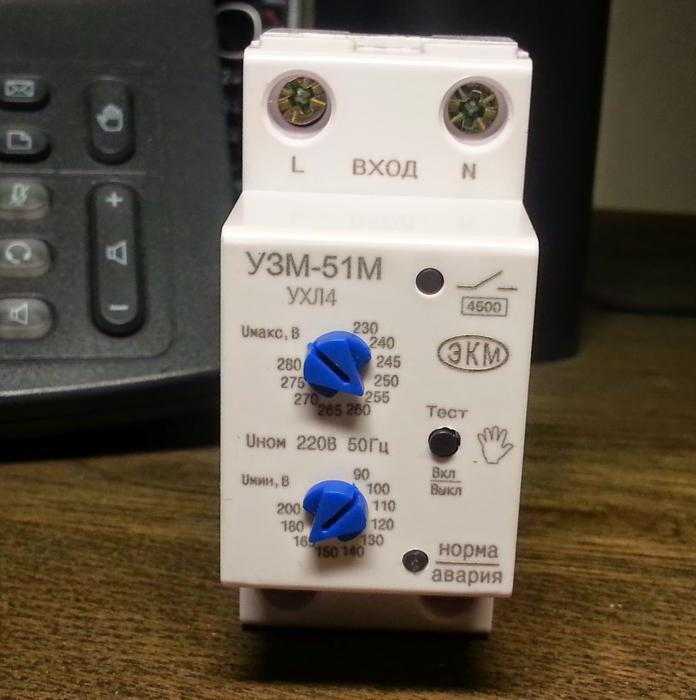

Что собой представляет УЗМ

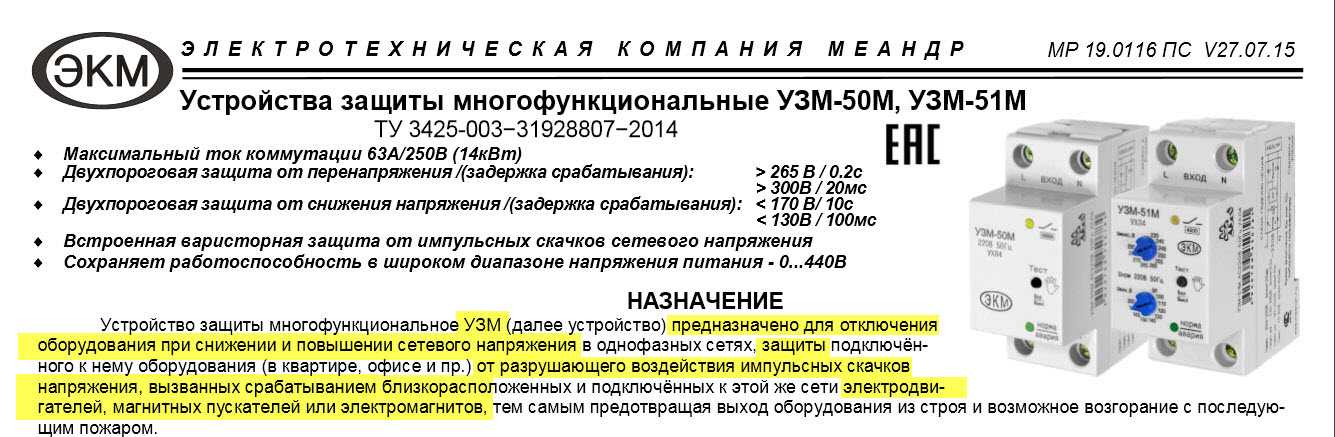

УЗМ – реле напряжения, обеспечивающее мгновенное отключение электрического контура при превышении нагрузок. Определяющим фактором выступает напряжение: если оно отклоняется от заданных параметров в большую или меньшую сторону, реле прерывает контакты и обесточивает сеть. Выпускают модели для однофазной и трехфазной сети.
Чем именно вызваны скачки показателей, значения не имеет. Подключение слишком большого количества потребителей в 1 розетку, включение слишком мощных аппаратов, скачки, связанные с неполадками на электростанции или в распределительном узле – в любом случае УЗМ отключает ток. При этом подключенное на момент скачка оборудование не выходит из строя.
УЗМ – элемент пожарной системы безопасности. При перепадах напряжения ток нередко пробивает изоляцию. А это прямая угроза возгорания. Отключение предупреждает возгорание и препятствует распространению пожара.
У вас стоит УЗМ?
Да
21.96%
Нет
60.14%
Собираюсь поставить
17.91%
Проголосовало: 296

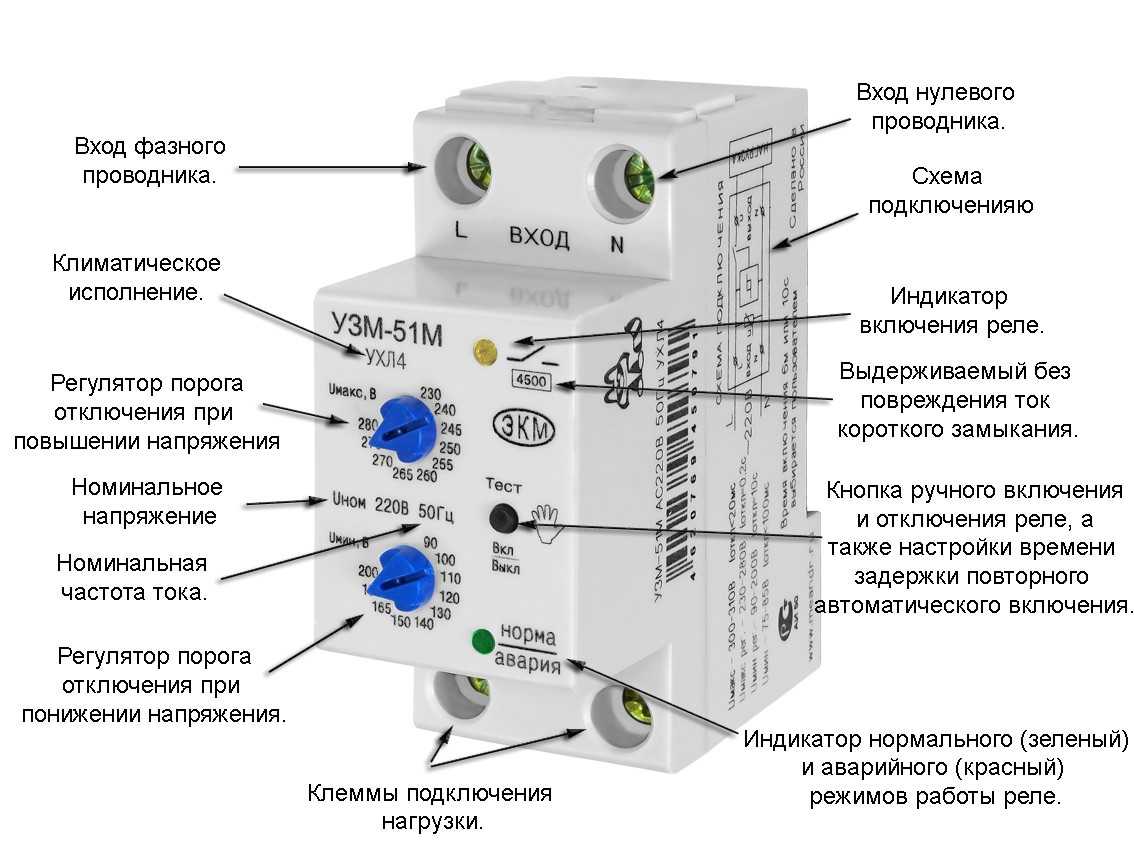

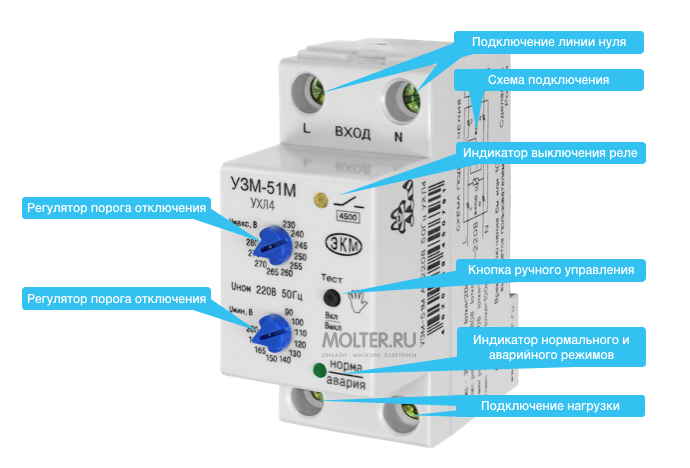

Конструкция
Устройство защиты многофункциональное представляет собой пластовой корпус с гнездами для подключения нуля, фазы и заземления. Чтобы регулировать показатель максимального и минимального напряжения, а также время выдержки, используют верньеры, расположенные в средней части аппарата. Здесь установлены индикаторы, указывающие на включение силового реле и сигнализирующие о падении показателей.
Ниже на панели есть индикаторы, информирующие о наличии линейного напряжения на клеммах.
Выпускают модели, в которых есть дополнительные клеммы для подключения дистанционного управления.
Вся электронная часть УЗМ располагается на плате: реле, силовые шины, токовый шунт, другие электронные компоненты. Плата выполняется из прочного материала и достаточно надежна.
Принцип работы
В штатном режиме устройство отслеживает питающее сетевое напряжение. Если возникают высоковольтные нагрузки, защита, встроенная в УЗМ, шунтирует скачки до приемлемой величины. При таком режиме работы на пенале светятся желтый и зеленый индикаторы.
Пока напряжение изменяется в пределах допустимого, а нагрузка подключена, индикация не изменяется. Ускорить подключение нагрузки можно, нажав на кнопку «ВЛК/ВЫКЛ».
Если величина оказывается слишком низкой, но длится провал менее 0,5 с или другого установленного временного промежутка, прибор не отключает питание. Но когда оно становится нормальным, УЗМ сначала выдерживает период готовности – 5 с, в течение которых индикация отсутствует. Через 5 с все придет в норму.
При резком превышении допустимого значения спустя 0,5 с реле отключает питание. Если спустя какое-то время напряжение в сети восстановлено, через 10 с после этого УЗМ включается. В этот момент вручную прибор включить нельзя – он не позволяет подать питание в контур.
Сфера применения
УЗМ выполняет следующие задачи:
- Служит импульсным реле – если обрывается ноль, УЗМ тут же отключает нагрузку. Как только ноль подключается, устройство включает нагрузку.
- Аппарат используется для ограничения пускового тока при подсоединении емкостной нагрузки. Контакты реле замыкаются только при переходе светового напряжения через ноль. Это обеспечивает отсутствие нагрузок при включении.
- Контроль напряжения – УЗМ отключает питание сети при появлении слишком высоких или низких показателей.
Плюсы и минусы УЗМ
Самостоятельно регулирует установленные данные по срабатыванию
Защищает оборудование даже при воздействии молнии
Способно работать импульсным конденсатором
Рабочий температурный диапазон —-40−+55 градусов
Компактность и простота монтажа
Срок эксплуатации 10 лет
Не заменяет УЗО и УЗИМ
Не предназначено для установки на улице
Отключение токов КЗ
Еще одно замечание по конструкции, которое беспокоит многих опытных электриков — это полное отсутствие хоть какого-то подобия на дугогасительные камеры.
На том же УЗМ-51МД указано, что его предельная отключающая способность – 4,5кА.
А здесь ничего. Как это скажется на контактах в процессе работы при коммутационных отключениях – включениях? При нормальных условиях никак.
Объяснятся это в первую очередь тем, что УЗИс функционально должен работать только в паре с автоматом или диффом, на которые и возлагается вся функция защиты от КЗ и отключение аварийных токовых нагрузок.
При токах КЗ до 6кА, контакты УЗИс будут замкнуты и его главная задача — “вытерпеть” и пропустить через себя этот ток без последствий, с чем он успешно и справляется. Разрывать дугу таких величин, как раз таки должен именно автоматический выключатель.
Способы защиты от скачков напряжения
В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:
Сетевой фильтр
Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.
Реле защиты РКН и УЗМ
Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.
Основные достоинства РКН и УЗМ:
- Скорость срабатывания в несколько миллисекунд;
- Выдерживает нагрузку от 25 до 60 А;
- Небольшие размеры и удобный монтаж;
- Достаточные диапазоны максимального и минимального напряжения;
- Отображение показателей электрического тока в реальном времени;
Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.
Расцепитель минимального-максимального напряжения (РММ)
Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.
Прибор отличается небольшими размерами, простотой установки и доступной ценой.
Стабилизаторы
Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.
К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.
Устройства защиты от импульсных перенапряжений (УЗИП)
Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:
- Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
- Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.
Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.
Устройства защиты УЗМ 51, 50 М
Оплачивая счета за электроэнергию, мы редко задумываемся о том, какого качества продукт при этом покупается. Разумеется, есть определенные юридические процедуры, которые позволяют привлечь к ответственности (в том числе материальной) поставщиков электричества. Изначально этот ресурс вырабатывается энергетическими компаниями, и через снабжающие предприятия доставляется в наши розетки. Существуют как минимум два стандарта, определяющие характеристики однофазной сети 220 вольт:
Оба норматива действующие, их не отменяли, и не корректировали по сей день. Установленные ими значения напряжения вполне подходят для большинства бытовых приборов.
То же самое касается трехфазной сетей энергоснабжения 380 В. В случае превышения нормативных значений напряжения, выходит из строя техника.
Технические характеристики
Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства
номинальное и максимальное напряжение сети
Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.
номинальный и максимальный разрядный ток
Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.
УЗИП — это не обязательно одноразовое устройство, как некоторые считают.
уровень защитного напряжения или классификационное напряжение
Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.
класс устройства
Технические параметры
К основным характеристикам РН относится рабочее напряжение, количество подключаемых фаз и максимальная пропускная мощность. Ниже рассмотрены параметры одного из популярных реле — RV-32.
| Характеристика | Значение |
|---|---|
| Питающее напряжение | 220 В |
| Максимальная активная мощность потребителя | 7 кВт |
| Предельный ток нагрузки | 32 А |
| Погрешность измерений | +/-1 % |
| Степень защиты от пыли и влаги | IP20 |
| Количество рабочих циклов реле | 100 тыс. |
| Рабочая температура | от -5 до+40°C |
| Предельное сечение подключаемых проводов | 6 кв. мм |
Из характеристики следует, что реле питается от сетевого напряжения 220 В. Внутренние контакты способны длительно пропускать ток, равный 32 А, что соответствует потребителю мощностью 7 кВт. Класс IP 20 говорит, что устройство непригодно для работы во влажном помещении или на улице. Его допустимо устанавливать в специальный электрический щит. 100 тыс. рабочих циклов — это количество включений и отключений реле, которые оно способно перенести без разрушения.
Реле напряжения DigiTOP Vp-50A IP20
