Особенности монтажа комплекса
Вентиляционные установки поставляют уже собранными (имеются в виду отрегулированные модули) и готовыми к монтажу. Комплект, в зависимости от пожеланий заказчика, может содержать разные элементы, ниже – список основных:
- два вентилятора;
- клапанное устройство;
- рекуператор;
- датчики;
- осушитель;
- фильтры;
- электронный управляющий модуль.
Подробно процесс монтажа регламентирован в СП 73.13330.2012. Климатическая установка достаточно большая по габаритам и для ее монтажа рекомендуется выделить специальную комнату. По функциональности данная система способна полностью заменить обогревательные приборы, кондиционеры. Микроклимат круглый год будет поддерживаться в автоматическом режиме. Некоторые нюансы установки:
- лучше использовать воздуховоды круглого сечения, сделанные из пластика или нержавеющей стали;
- гибкие проводники воздушного потока (рекомендуемая длина до полутора метров) применяют лишь для соединения элементов оборудования (решеток, агрегатов и т. п.);
- если воздуховод, вентиляционная шахта идут по улице либо через неотапливаемое пространство, необходима теплоизоляция толщиной от 5 см;
- для минимизации шума устанавливайте на входе и выходе вентиляторов гибкие звукоизолирующие вставки, а также используйте вибрационные опоры для агрегатов;
- желательно предусмотреть возможность регулирования скорости движения воздушного потока (через двигатели вентиляторов): при снижении оборотов, если большие не нужны, уменьшится перемещение сквозного воздуха и шума.
Подобные комплексы обычно встречаются в бассейнах лечебных учреждений, аквапарках, загородных частных домах, спортивных организациях, где проводятся тренировки, соревнования.
Работа вентиляционных установок
Для оборудования систем вентиляции бассейнов используются специальные вентиляционные установки. Обычно они имеют два основных режима функционирования: рабочий (дневной) и дежурный (ночной).
Рабочий режим используется во время работы бассейна, когда в его зале присутствуют люди. В этом режиме приточная система вентиляции должна обеспечивать поступление в помещение заданного по проекту объема свежего воздуха, который рассчитывается на основе санитарных норм. Осушение может обеспечиваться путем ассимиляции влаги наружным воздухом или совместным действием ассимиляции и конденсационного осушения. Во втором случае комбинированный способ осушения позволяет повысить эффективность удаления избыточной влаги при меньших энергозатратах на работу системы.
Дежурный режим задействуется в период, пока бассейн закрыт. Он не предусматривает постоянную подачу в помещение свежего воздуха, что позволяет не расходовать энергию на его нагрев. Система работает в режиме рециркуляции, перемещая по кругу воздушные массы внутри помещения. Уровень относительной влажности контролируется автоматикой, которая при его чрезмерном повышении включает конденсационный осушитель. Если вентсистема не оборудована конденсационным осушителем, то автоматика включает подачу уличного воздуха в необходимом объеме для обеспечения ассимиляции влаги. Также в дежурном режиме может предусматриваться автоматическое настраиваемое проветривание, которое предусматривает кратковременную подачу наружных воздушных масс. За счет этого поддерживается свежесть воздуха в помещении и не накапливаются неприятные запахи.
Помимо рабочего и дежурного, некоторые вентиляционные системы могут иметь аварийный режим. Он задействуется при выходе из строя осушителя и резком увеличении уровня влажности сверх нормативного значения. При аварийном режиме повышается приток свежего воздуха, что обеспечивает усиленную ассимиляцию влаги и позволяет снизить уровень относительной влажности в помещении.
Современные приточно-вытяжные вентиляционные установки для бассейнов оснащаются цифровой автоматической системой. В таких установках режимы работы настраиваются однократно при выполнении пусконаладочных работ. При дальнейшей эксплуатации не требуется изменение настроек, достаточно только переключать рабочий и дежурный режим. Если вентиляционная установка имеет более простую автоматику, а также при использовании неспециализированной установки во время эксплуатации системы пользователь должен задавать нужные настройки, например, изменять скорость вентилятора, устанавливать уровень влажности и т.д. в зависимости от внешних факторов. Недостаточный уровень автоматизации не позволяет добиться оптимального энергопотребления с обеспечением наиболее комфортных микроклиматических условий.
Онлайн расчет вентиляции бассейна
С помощью калькулятора вы сможете сделать онлайн расчет вентиляции бассейна и получить данные для самостоятельного подбора вентиляционной системы. Калькулятор создан на основе рекомендаций АВОК 7.5–2012 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования». Значения, полученные по этой методике близки к значениям, рассчитанным по другой распространенной методике VDI 2089, но в рекомендациях АВОК более точно учитывается влияние водных аттракционов.
Калькулятор для расчета параметров вентиляции помещения бассейна
| Задание параметров наружного воздуха | ||||
| Автоввод параметров по населённому пункту |
Регион |
|||
|
Населенный пункт |
||||
| Барометрическое давление, кПа | ||||
| Теплый период года | Холодный период года | |||
| Температура воздуха, °С | Температура воздуха, °С | |||
| Относит. влажность воздуха, % | Относит. влажность воздуха, % | |||
| Задание параметров помещения бассейна | ||||
| Стандартные параметры воздуха и воды |
Тип бассейна |
|||
| Т воздуха в помещении бассейна, °С | Площадь зеркала воды, м² | |||
| Т воды в бассейне, °С | Объем помещения бассейна, м³ | |||
| Отн. вл. в пом. в теплый период, % | Укрытие пов. воды в нераб. время | |||
| Отн. вл. в пом. в хол. период, % | Водные аттракционы | |||
| Интенсивность использования аттр. | ||||
| Кол-во посетителей | ||||
|
Кол-во зрителей |
||||
|
Площадь влажных обх. дорожек, м² |
||||
|
Площадь потока откр. вод. горок, м² |
||||
| Теплый период года | Холодный период года | |||
| Влагосодерж. наружного воздуха | Влагосодерж. наружного воздуха | |||
| Влагосодерж. воздуха в помещении | Влагосодерж. воздуха в помещ. | |||
| Влаговыделение с зеркала воды в рабочее время | Влаговыделение с зеркала воды в рабочее время | |||
| – по методике АВОК | – по методике АВОК | |||
| – по форм. Бязина–Крумме | – по форм. Бязина–Крумме | |||
|
Влаговыд. от обходн. дор. и горок |
Влаговыд. от обх. дор. и горок |
|||
| Макс. влаговыдел. в раб. время | Макс. влаговыдел. в раб. время | |||
| Средн. влаговыдел. в раб. время | Средн. влаговыдел. в раб. вр. | |||
| Влаговыдел. в нерабочее время | Влаговыдел. в нерабочее время | |||
| Теплый период года | Холодный период года | |||
| – для ассимиляции влаги | – для ассимиляции влаги | |||
| – по санитарным нормам | – по санитарным нормам | |||
|
Общая производительность вентиляции (приток + рециркуляция)* |
||||
|
Регулируемый диапазон расхода наружного (приточного) воздуха (зима – лето) |
||||
|
Требуемая мощность калорифера (без учета рекуперации тепла) |
||||
| В теплый период года может потребоваться охлаждение приточного воздуха! | ||||
|
Конденсация влаги в смесительной камере в зимний период |
||||
|
Производительность осушителя воздуха |
||||
| Расхода наружного (приточного) воздуха по санитарным нормам | ||||
| Требуемая мощность калорифера (без учета рекуперации тепла) | ||||
| В теплый период года может потребоваться охлаждение приточного воздуха! | ||||
|
Конденсация влаги в смесительной камере в зимний период |
||||
|
* Для обеспечения подвижности воздуха минимальный общий расход воздуха (приток + рециркуляция) рассчитывается исходя из кратности воздухообмена:
|
||||
Подбор вентиляционной установки или осушителяС помощью этого калькулятора можно рассчитать только общие параметры вентиляционной установки или осушителя, выбор определенной модели требует учета бо́льшего количества параметров. К сожалению, почти все производители вентиляционного оборудования для бассейнов выполнят расчет только по запросу, однако вы можете сделать on-line расчет оборудования Breezart и сравнить подходящие модели различной энергоэффективности. |
||||
Распечатать таблицу с расчетом

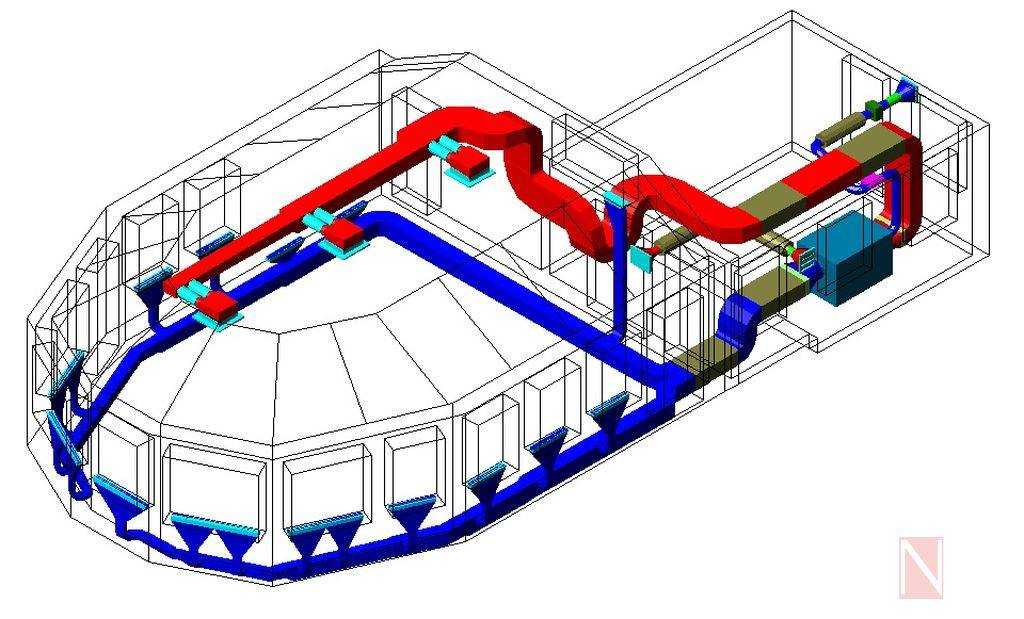

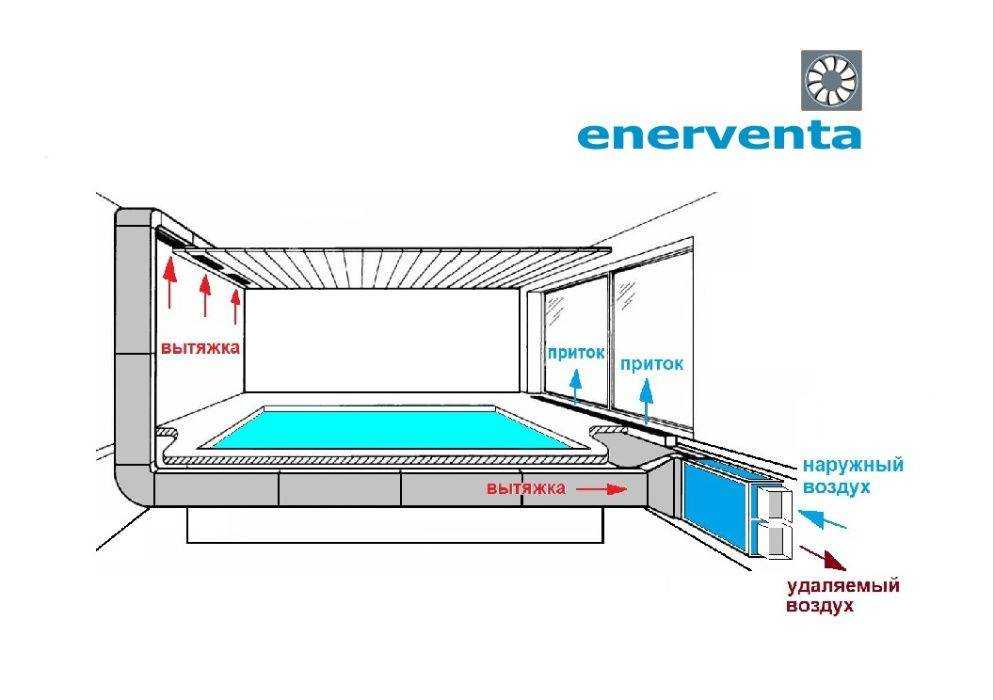

Схема вентиляции бассейна
Основной принцип построения вентиляции искусственной купели такой:
- отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
- входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.
Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).
ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару. Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента
К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента
Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.
Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.
А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.
Вентиляция металлургического цеха
Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.
Примеры расчета расхода воздухопотока основываются на учете факторов:
- применение вентиляторов мощностью несколько сотен кВт;
- чрезмерная запыленность воздушной среды;
- опасность возникновения пожара в некоторых зонах;
- необходимость обеспечения приемлемых условий труда персонала;
- поддержание заданных температурных параметров;
- обеспечение простого, малозатратного техобслуживания.
Термодинамические свойства
Вода и водяной пар являются телами, активно работающими, например, в паровой турбине. Свойства полностью зависят от конструкции и остальных элементов турбины. С точки зрения свойств воды, она почти не сжимается и если изменить ее давление, то не изменится удельный объем и будет равен от 10-3 м3/кг. При нагревании энтальпия начинает пропорционально меняться. Нагревание в открытом сосуде вызывает поверхностный пар, поднимающийся кверху.
Молекулы воды разрывают свои связи, и расходуется теплота, происходит испарение. Влажный пар представлен в виде сухого пара и насыщенного пузырьками воды пара. Еще совсем недавно для паровой турбины использовали перегретый пар, который в турбине расширялся и становился влажным. Законы смешения определяют термодинамические свойства пара.
Виды осушителей воздуха для бассейнов
Следует различать следующие виды осушителей воздуха: • универсальные • канальные • приточно-вытяжные установки. Поэтому, прежде, чем купить осушитель воздуха для загородного дома в бассейн, необходимо определиться с его будущим расположением в помещении, а также узнать подробно о конструктивных и функциональных возможностях и технических характеристиках.
универсальные осушители
Универсальные осушители воздуха для бассейна обладают значительной производительностью, степенью надежности и классом защиты IP44, обладают возможностью размещения: на стене, на колесиках, входящих в комплект поставки, используя скрытый монтаж. Для универсальных осушителей воздуха для бассейна Cooper&Hunter характерна высокоэффективная работа в бассейнах незначительной площади до 15 м2.
Осушители универсальные оснащены роторными компрессорами Toshiba или Hitachi в шумопоглащающем корпусе. Рабочим хладагентом является хладагент R407С. Универсальность осушителя заключается не только в возможности установки оборудования традиционным способом, но и в типе выходящего потока осушенного воздуха: вертикальном и горизонтальном. Удобство применения универсальных осушителей воздуха подтверждено практикой применения: информация настроек цифрового гигростата высвечивается на LED дисплее, включая функцию авторазмораживания.
Универсальные осушители любого исполнения (настенные и напольные) можно установить и подключить самостоятельно.

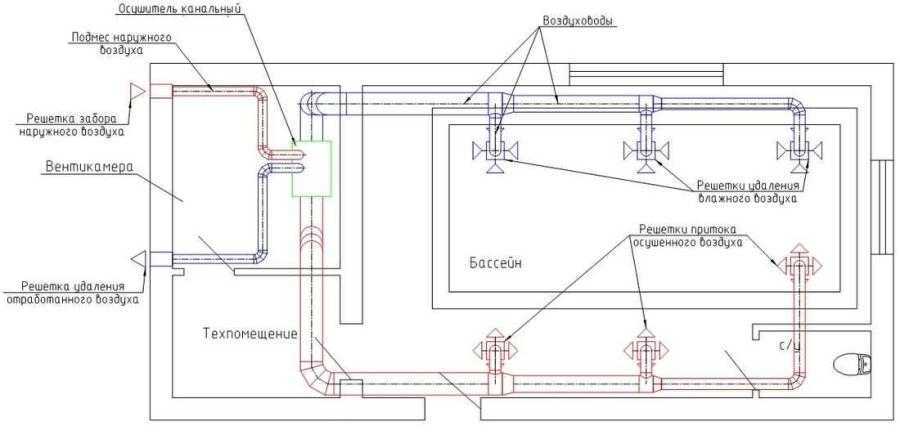

канальные осушители
Канальные осушители для бассейна можно уверенно считать климатическими системами, способными осуществить безотказную работу оборудования, но и автоматически контролировать параметры микроклимата. На практике канальные осушители воздуха для бассейнов dantherm совместно с системой вентиляции обеспечат оптимальную температуру окружающего воздуха и влажности.
Являясь высокопроизводительным оборудованием, канальные осушители устанавливают и монтируют в специальном смежном с бассейном помещении. Поэтому для запуска в работу канального осушителя воздуха для бассейна будет необходим выносной канальный гигростат. Кроме того, для монтажа осушителя канального потребуется помощь квалифицированного специалиста. Все канальные осушители воздуха оснащены: • опциональным водоохлаждаемым конденсатором • радиальным вентилятором • роторным компрессором • дренажным патрубком • сливным отверстием • съемным фильтром.
Осушители канальные оборудуют встроенной системой автоматики и панелью управления, отражающей текущий режим функционирования оборудования.
Канальные осушители третьего поколения Variheat III это уже целые системы, в которых введена дополнительная возможность подмеса свежего воздуха. Имеется дополнительная возможность рекуперации тепла для воды бассейна.
Данный принцип конденсации нашел свое отражение в оборудовании осушитель воздуха для бассейна aerial. Поэтому, исключительно присутствию эффекта «теплового насоса», при котором выходящий воздух теплее входящего, появилась возможность увеличения энергопотребления в несколько раз.
И, наконец, оптимальным вариантом осушения воздуха в помещении бассейна являются приточно-вытяжные машины.
приточно-вытяжные установки
Установки приточно-вытяжные для бассейнов представляют собой оборудование, осуществляющее задачи кондиционирования и осушения воздуха.
В конфигурацию приточно-вытяжных установок входят следующие элементы: • установка для бассейнов с одноступенчатой рекуперацией воздуха и ее рециркуляцией • установка, предназначенная для бассейна с многоступенчатой рекуперацией тепла, перекрестноточным теплообменником, с рециркуляцией тепловым насосом.
Благодаря работе пластинчатого рекуператора и теплового насоса достигается утилизация тепла. В любой комплект поставки приточно-вытяжной установки входят следующие элементы: • тепловой насос • рекуператор • нагреватель • вентилятор • фильтры • ПУ.
Комплект поставки от производителя разработан для предотвращения конденсации влаги и предназначен в основном для помещений бассейнов закрытого типа.
Выбор осушителя воздуха для бассейна загородного дома должен быть продуман и обоснован, потому что оборудование данного типа достаточно дорогое удовольствие. Зато вы гарантировано приобретете для содержания бассейна превосходное оборудование европейского класса.
Нужно ли ориентироваться на СНиП?
Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.
В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.
Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.
Особенности составления проекта вентиляционной системы
Если вы занимаетесь составлением проекта системы вентиляции (вне зависимости от того, какого типа она планируется), то должны учитывать функциональные параметры всей конструкции – это позволит обеспечить заданные условия; также не забывайте о негативных факторах, воздействующих на конструктивные элементы. Пожалуй, самым главным веществом, без которого не обходится ни одна вентиляция бассейна, является именно конденсат. Если он будет скапливаться на стенках вентиляционной шахты, то неминуемо приведет к коррозийным процессам, а также выходу оборудования из строя. Во избежание этого необходимо изолировать шахту, а также установить клапаны с электрическим подогревом. Помимо того, обязательно дополните шахту поддоном, в который стекала бы скапливающаяся влага.
В любой вентиляционной системе (при любых ее размерах) должна иметься возможность функционирования с меньшей производительностью с целью экономии электричества в случае простаивания бассейна. В свою очередь, вы должны оборудовать систему устройством более высокой мощности, дабы вентиляция успешно со всем справлялась при наличии в бассейне большого количества людей. Конечно, все эти дополнения не являются обязательными, но благодаря им экономится электричество при непрерывной эксплуатации, а вот эффективность всей системы остается при этом на прежнем уровне. Данное дополнение в особенности актуально в отношении загородных домов, где оборудованием пользуются не так часто, как, например, в общественных бассейнах.
Но самое главное, что вы должны учитывать во время проектирования – это площадь помещения, наличие/отсутствие обогрева, показатели расхода воздуха, а также кратности воздухообмена. Что касается приточно-вытяжной системы, то ее можно считать универсальной, так как она способна решить сразу все эти задачи. В нее входят разного рода структурные элементы, среди которых вентиляторы, фильтрационные устройства или, скажем, калорифер. Потому, собственно, она успешно справляется со всеми задачами.
Технология устройства вентиляции бассейна: общий обзор
Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.
Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.
Вентиляция бассейна
Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:
- Габариты «испарителя» — водного зеркала бассейна (его площадь).
- Объемы помещения (общая площадь на высоту).
- Частота использования бассейна по прямому назначению (в часах за неделю/месяц).
И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.
Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

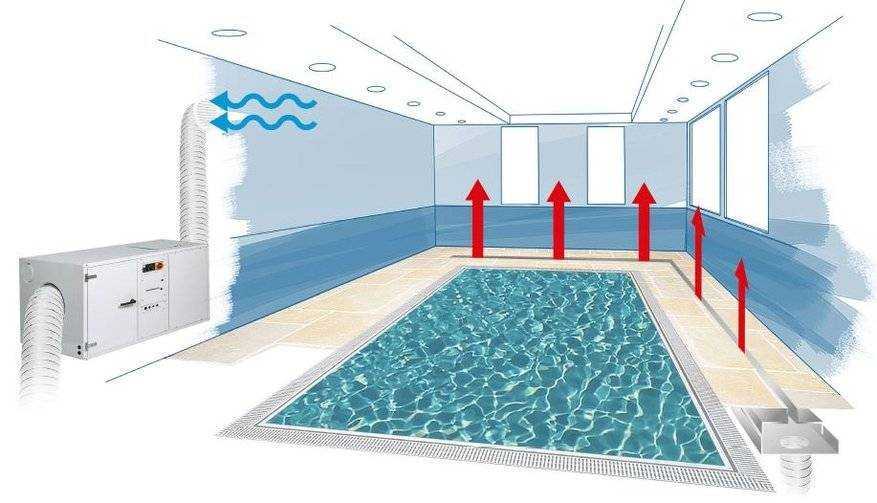

Система вентиляции с помощью осушителей: простое решение сложной проблемы
Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.
Система вентиляции с помощью осушителей
Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.
Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.
Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.
Системы вентиляции без осушения воздуха в бассейне
Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.
Система приточно-вытяжной вентиляции без осушения
К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.
Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).
Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.
Словом – это далеко не самый лучший вариант.

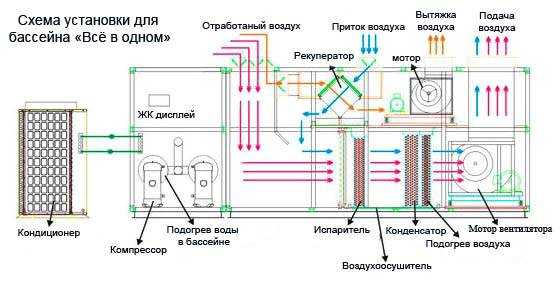

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух
Многофункциональные вентиляционные установки для бассейна
Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).
Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.
Итоговая таблица с преимуществами и недостатками различных технических решений
| № | Техническое решение | Шум | Дизайн | Распр. возд. | Охлажд. прит. воздуха | Баланс прит. / выт. | Энерго-эффект. | Особенности |
| Прямоточная ПУ, ВУ (без осушителя) | Риск выпадения конденсата на окнах, высокое энергопотребление | |||||||
| 1 | Прямоточная ПУ, ВУ, автономный осушитель | Шум от осушителя, сложность в управл., воздухообмен обеспеч. осушитель | ||||||
| 2 | ПУ с камерой смешения, ВУ, автономный осушитель | Шум от осушителя, сложность в управлении | ||||||
| 3 | Канальный осушитель с подмесом наруж. возд., ВУ | Недорогое решение для частного бассейна | ||||||
| 4 | ПВУ с осушителем | Сбалансированное решение для бассейна любого размера | ||||||
| 5 | ПВУ с осушителем и рекуператором | Энергоэффективное решение для бассейна любого размера |
