Перепадные колодцы

Назначение колодцев

Кирпичный водопроводный смотровой колодец

Благодаря таким небольшим шахтам удается организовать:

Свободный доступ к оборудованию водопроводной системы, наблюдение за его работоспособностью, местами ответвлений, поворотов, пересечения трубопровода. Эти места чаще подвержены разгерметизации, протечкам.
Грамотное расположение насосного оборудования в одном месте (гидробак, автоматика, фильтровальные системы).
Защиту всех рабочих элементов от атмосферных осадков, мусора, минусовых температур, вандалов.
Доступ к запорной арматуре (краны, обратные клапаны, дренажные отводы).
Прием и дренирование воды, выходящей из магистрали при аварийных ситуациях.

Возможные последствия несоблюдения требуемых норм

Авария наружных канализационных систем

Аварии наружных канализационных систем происходят гораздо чаще, чем на водопроводных сетях, линиях электроснабжения и связи. Это связано с тем, что охранные зоны канализационных сетей не имеют предупреждающих знаков. Организации, эксплуатирующие инженерные коммуникации, обязаны уведомлять о наличии на обслуживаемой территории электрокабелей соответствующими стационарными табличками, но это не относится к канализации.

В результате земляные работы на определенном участке производят, не догадываясь о том, что он находится в охранной зоне. В этом случае можно нанести вред окружающей среде, серьезный ущерб канализационным сетям или объектам, приводящий к порче имущества, значительным убыткам и материальным затратам на восстановление.

Не попасть в сложную ситуацию поможет доскональное изучение местности, где планируется производить те или иные работы. Признаком наличия на территории сетей канализации являются расположенные на ней колодцы, на крышках которых имеется маркировка в виде крупной буквы «К». Необходимо заказать в специализированных организациях (проектных институтах, местных администрациях, трестах Водоканал) план инженерных коммуникаций и внимательно ознакомиться с ним, проанализировать охранные зоны, получить соответствующие разрешения, проконсультироваться со специалистами.

В охранных зонах канализации запрещается проводить работы без специального разрешения. После получения соответствующего допуска подрядчик обязан:

придерживаться неукоснительного соблюдения норм, требований и правил обеспечить сохранность канализационных трубопроводов и сооружений, а также их целостность предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках своевременно производить уборку мусора, а в зимнее время снега и льда, обеспечивая беспрепятственный проезд к канализационным объектам пригласить представителя организации, которая выдала разрешение, на процедуру сдачи объекта

Данные обязанности касаются всех подрядчиков, производящих работы на открытых участках и территориях в охранных зонах.

Назначение подземных смотровых камер

Если возникла поломка, ее устраняют через инспекционную камеру. При отсутствии таких сооружений приходится откапывать трубопроводы и проводить ремонт.

Устанавливают смотровые камеры в самых сложных местах, где наибольшая вероятность появления засоров. Если магистраль расположена по прямой линии, ее протяженность до 10 м, в такой конструкции нет необходимости. Она возникает при большой длине коммуникаций, наличии пересечений, узлов, уровневых перепадов.

Устройство точек контроля канализации регламентируется строительными нормами. Они рассматривают правила устройства смотровых колодцев, подбор размеров. Стандарты упрощают монтажные работы, позволяют создать единую неразрывную сеть подземных трубопроводов.

Назначение водопроводных колодцев

Создают их для разных целей, главными из которых можно назвать следующие:

Контроль узловых точек системы, где расположены ответвления, повороты или пересечения труб с участками, подверженными протечи – соединения с фланцами, муфтами и т.д. В любой сети водопровода существует целый ряд мест, на которых расположены прямые участки труб. Специальные колодцы доступа при этом устанавливают в начале и в конце таких участков. Это предоставляет свободный доступ к участкам для проведения планового обслуживания или ремонта;
Обеспечение свободного доступа к управляющей арматуре для регулировки направления и мощности потоков;
Обеспечение доступа к оборудованию насосных станций;
Для мероприятий по осуществлению дренирования или приема воды при авариях и запланированном сливе воды;
Для водоснабжения автономных систем, которые являются источником питьевой воды для частных домов.

Как можно сделать выводы, колодцы можно классифицировать по их прямому назначению:

Для инспектирования участков и узлов водопроводной системы;
Станции для размещения оборудования типа редукторов, счетчиков, насосных станций и т.д.;
Пункты управления кранами, задвижками, вентилями и прочими приспособлениями, регулирующими работу систем водоснабжения;
Колодцы для дренирования воды.

Независимо от назначения колодца, цели его создания сводятся к мероприятиям по обслуживанию и инспекции сетей водоснабжения.

Методы сооружения и используемые материалы

Строительный рынок сегодня предлагает некоторый ассортимент материалов, пригодных для постройки удобных долговечных колодцев.

Колодцы из кирпича

Это традиционный строительный материал, который популярен для строительства не только технических сооружений, но и жилых. Отличается высокой надежностью и долговечностью. Из кирпича можно соорудить колодец круглой, квадратной или прямоугольной формы. Однако в строительстве крупных централизованных водопроводных сетей кирпич не применяется. А вот в частном строительстве он очень популярен.

Пластиковые колодцы

Объединяющее название “пластик” подразумевает поливинилхлорид, полипропилен, полиэтилен и т.д. Это новое направление в сооружении колодцев данного назначения. Они удобны тем, что имеют уже готовые стандартные типоразмеры. Их отличает простота монтажа, поскольку они оснащены готовыми люками, лестницами и имеют специализированные вводы. Корпуса таких резервуаров для большей прочности оснащены ребрами жесткости, а стенки – гофрированные. Кроме этого, стенки таких колодцев могут иметь дополнительно теплоизоляционный слой.

Их преимущества в том, что они значительно ускоряют монтаж, мало весят, не разрушаются при низких температурах, не подвержены коррозии и имеют широкий ассортимент конструкций.

Железобетонные колодцы

Наиболее популярное решение для колодца, который при этом может быть литой или сборной конструкцией. В отличие от пластиковых, такой колодец дольше строить, да и без привлечения строительной техники справляться сложно. Зато осуществлять мероприятия по обслуживанию таких скважин проще, чем с колодцами из других материалов.

Водопроводный колодец относится к гидротехническим сооружениям, строительство которых подчинено вполне конкретным правилам, и зависит от используемых материалов, свойств грунта и прочих требований, прописанных в санитарных нормативных документах.

Классификация канализационных колодцев

Конструкция рабочей части зависит от разновидности колодца. Предусмотрена следующая классификация этих сооружений в зависимости от того, какое предназначение имеет конструкция:

Ревизионные.
Прямоточные.
Перепадные.
Фильтрационные.
Накопительные.

Рабочая часть прямоточного колодца вместе с камерой предусматривается для контроля за
состоянием всей канализационной системы. При изменении диаметра труб монтируются
линейные рабочие камеры, которые могут быть разных форм:

прямоугольных;
круглых;
полигональных и др.

Для рабочих частей, имеющих круглую форму при диаметре 1500 и 2000 мм, запроектирован диаметр горловины, равный 700 мм.

Увеличенное сечение верхней части колодца позволяет опускать и поднимать приборы, используемые с целью прочистки канализационных сетей.

Увеличенная горловина, предусмотренная для круглого канализационного колодца, может иметь диаметр 1000 мм, а для прямоугольного, имеющего ширину 1000 мм, она равна меньшей стороне рабочей части сооружения.

Смотровые конструкции колодцев — это унифицированные сооружения. Колодцы малых форм предусмотрены для труб диаметром до 600 мм. Большие конструкции подходят для труб, имеющих диаметр больше 600 мм. Встречаются смотровые сооружения с круглой или прямоугольной рабочей частью.

Для внутриквартальных канализационных сетей с диаметром труб 150 мм предусматривается диаметр
рабочей части 700 мм при глубине ее заложения 1,2 м.

Смотровые сооружения, обустраиваемые для
дворовых и внутриквартальных канализаций, при диаметре труб менее 250 мм и глубине расположения рабочей части, равной менее 2 м, должны иметь диаметр 700 мм.

Смотровые колодцы, которые смонтированы на поворотах трубопроводной магистрали, носят название поворотных, а расположенные на присоединенных к ним боковых ветках — узловых. Эти сооружения подобны линейным, но диаметры их рабочих частей определяются в зависимости от наличия внутри шахты криволинейных поворотов.

Виды фильтрационных колодцев в промышленности и быту

Фильтрующие сооружения, которые еще называют сухими или поглотительными, изготавливаются
с использованием строительных материалов и различных отходов, представляющих собой крупные отрезки труб.

Для создания колодцев фильтрационного типа применяются разные пластмассы:

полиэтилен (ПЭ);
полипропилен (ПП);
стеклопластик;
непластифицированный поливинилхлорид (ПВХ).

Рабочая часть колодца, оснащенного фильтром, определяется условиями залегания грунтовых вод,
глубиной скважины, способом бурения и выбранным типом фильтра. Бурение скважин для водопроводных колодцев осуществляется на основе ударно-канатного и роторного способа. Существует 2 вида колодцев для отвода воды с использованием фильтра. Принцип их работы является одинаковым, но применяются они в разных системах:

ливневке;
канализации.

Обустройство дренажных поглотительных колодцев является конечным этапом монтажа системы
водоотведения участка.

Наличие естественного фильтра, представляющего собой элемент рабочей части колодца, позволяет осуществлять отвод грунтовой воды, поступающей через трубопровод, в землю. Стоки очищаются от ила и вредных примесей.

Назначение поглотительных колодцев с системе канализации связано с доочисткой стоков,
поступающих из резервуаров, которые герметично закрыты. В них стоки проходят первичную биологическую очистку. Резервуар изготавливается из кирпича, бетонных или ж/б колец, бутового камня.

Фильтрация сточных вод с их последующим удалением производится через дно сооружения, на котором имеется фильтр в виде минеральной подушки, включающей мелкофракционную щебенку, гравий либо песок. В отличие от накопительных камер, напоминающих выгребные ямы, фильтрующие колодцы способны быстро утилизировать нечистоты с жидкой фракцией, поэтому слишком частая чистка для них не требуется.

Как соорудить из кирпичей

Смотровые колодцы можно соорудить из кирпича, железобетона и пластика.

В зависимости от используемого материала, техника выполнения будет разной.

Сейчас существует большой ассортимент материалов для строительства, так что технологии применяются разные.

Гидротехнические сооружения можно построить различными способами.

Самым популярным материалом для строительства резервуаров является кирпич. Он считается традиционным вариантом.

Его надежность и качество не вызывают сомнений, так как проверены уже десятилетиями. Из кирпича получится отличный водопроводный колодец, который будет служить долгое время.

Когда наемными службами или государственными органами строятся сети централизованного водоснабжения, применяется другой материал, а вот при строительстве частных отделов сети частники обычно применяют, как раз, именно, кирпич.

Места, где будут располагаться сооружения гидротехнического назначения, должны быть запланированы заранее. Разрабатываются траншеи и выкапываются котлованы в специальных местах, чтобы их потом установить.

Итак, требуются следующие действия:

Сначала нужно выровнять поверхность, потом ее уплотнить, а дальше засыпать смесью из гравия и песка.
На дне заливается железобетонная плита. Она может быть как с армированием, так и без него.
Необходимо соорудить стены колодца. Для этого делается кирпичная кладка, причем учитываются все отверстия, где будут входить и выходить трубы. Обычно, применяется кладка в половину кирпича. Делается стандартная перевязка всех слоев.
Стены накрываются крышкой из бетона. Обязательно должен быть люк, где располагается отверстие.
Осуществляется наружная гидроизоляция.
Нужно засыпать оставшиеся места вокруг.

Когда сооружаются отверстия, необходимо учитывать параметры самих стаканов, а не труб. Места, где вводятся трубы (как согнуть полипропиленовую в домашних условиях) в колодец, обязательно требуется покрыть гидроизоляцией.

Этот метод имеет определенные недостатки.

Во-первых, само строительство будет дорогим, так как кирпич немало стоит.
Во-вторых, весь процесс трудоемкий из-за того, что нужно положить каждый ряд в кладке.
В-третьих, все это отображается на сроках строительства.

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
Заделка бетоном и битумом концов труб
Изоляция битумом внутренней поверхности бетонных колец
Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
Затирка цементным раствором швов между сборными деталями колодца
Гидроизоляция швов битумом
Отделка лотка цементной штукатуркой, с последующим железнением
Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
Наружная засыпка стен колодца с последующей трамбовкой
Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия: канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

Монтаж стояка
Оборудование водобоя
Установка водоотбойной стенки
Создание практического профиля
Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

Стояк
Водобойная подушка
Металлическая плита в основании подушки
Приемная воронка стояка

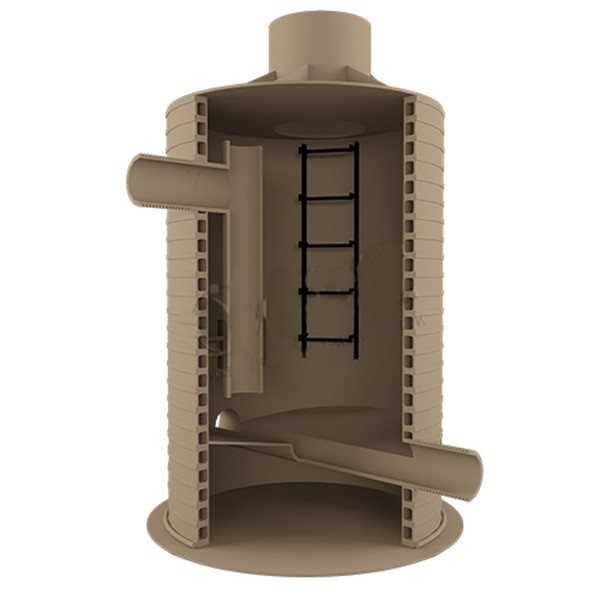

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

При необходимости уменьшить глубину заложения трубопровода
В местах пересечения с прочими подземными коммуникациями
Для регулирования скорости потока
В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)
Если есть необходимость обойти под землей прочие инженерные сети
Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Виды канализационных колодцев

Смотровые

На протяжении всего канализационного трубопровода устанавливаются смотровые колодцы. Они предназначены для обслуживания и контроля сетей. Сооружения изготавливают из пластика, кирпича или бетона. В зависимости от назначения выделят несколько типов:

Прямоточные модели:

Линейные – устанавливаются на протяженных ровных участках магистрали, через них происходит чистка коммуникаций. Количество колодцев зависит от диаметра труб – для магистрали сечением 50 м – через каждые 35 м, при диаметре 200 мм – на расстоянии в 50 м.
Контрольные – сооружения располагается в точке присоединения дворовой или квартальной сети к центральной канализационной системе.
Промывные – конструкции размещаются на краю канализационной системы. Служат для выполнения прочистки.

Колодцы, меняющие направление сточных вод:

Узловые – применяются в местах соединения нескольких трубопроводов.
Поворотные – сооружаются в местах поворота трубы или присоединения отводящей ветки. Угол отведения должен быть не меньше 900. Эти участки наиболее подвержены засорению, поэтому обеспечение доступа является обязательным условием.

Большинство гидротехнических сооружений изготавливается из бетонных колец. Их диаметр позволяет без труда осуществлять обслуживание трубопровода. А прочная конструкция служит несколько десятилетий. Для небольшой дачной системы коммуникаций в качестве колодце можно устанавливать пластиковые трубы значительного диаметра.

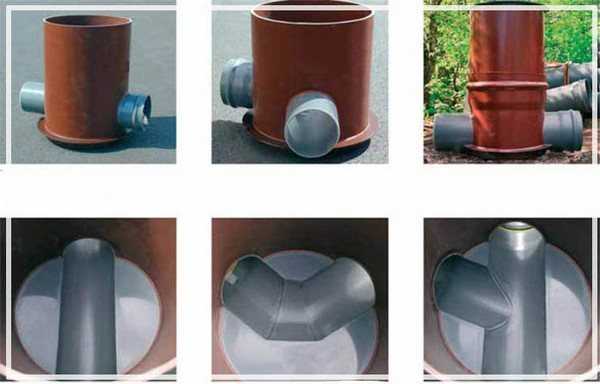

Виды смотровых колодцев

Распределительные

Назначение распределительного колодца – регулировать количество дождевой или талой воды. Он устанавливается на различных объектах:

придомовая территория;
автозаправочная станция;
промышленное предприятие;
мойка;
автомагистраль.

Распределительная конструкция Гидротехническое сооружение этого типа устанавливается в двух случаях: если организуется отвод лишней воды в водоем и при большом уклоне подводящей трубы. Во втором случае вода попадает в систему с бурным потоком, с которым она не в состоянии справиться. Функция колодца – уменьшить скорость воды. Он представляет собой прочную герметичную емкость с несколькими входными и отводными патрубками. Установка сооружения необходима для нормальной работы ливневой канализации.

Фильтрующие

Поглощающие колодцы используются для отведения воды вглубь почвы. Их строят в ситуации, когда нет возможности вывести влагу другим способом. Конструкция диаметром около 1,5 м и глубиной до 2 м не имеет дна. В нижней части выполняется насыпка фильтрующего слоя:

щебень;
гравий;
битый кирпич;
шлак.

Сооружения для поглощения и фильтрации воды Сверху фильтрующая насыпь выстой до 1 м, накрывается геотекстильным полотном, предотвращающим заиливание. Установка такой системы рекомендуется на участках с песчаным грунтом. Его производительность невелика, поэтому суточный объем стоков не должен превышать 1 м3.

Перепадные

Если участок, где происходит монтаж коммуникаций, отличается перепадами высоты, то исключается возможность прокладывания прямолинейного трубопровода. Для компенсации разницы высот устанавливают перепадные колодцы канализации. Эти сооружения рассчитаны на применение в самотечных сетях. Их функция – обеспечить регулировку водного потока и изменить его высоту. При возникновении препятствий сточные воды перенаправляются в другие коллекторные системы. Монтаж сооружений необходим в следующих случаях:

Требуется уменьшить глубину расположения входящей магистрали.
В местах пересечения канализационным трубопроводом подземных объектов.
Для снижения риска неконтролируемого повышения или уменьшения скорости движения стоков.
Гидротехническое сооружения является последним в системе, после него происходит сброс жидкости в водоем, при этом выпуск затоплен.

Колодец для изменения высоты потока

6 этап — Подача воды из колодца в дом

Герметизация выводной трубы, которая заводится через кольцо в колодецВода подается из колодца через выводную трубу.

Важно. Место, где выводная труба заводится через кольцо в колодец необходимо тщательно загерметизировать, чтобы через него внутрь не попадала верховодка

Траншея для прокладки водопроводаДалее нужно организовать подземный водопровод, т.е. трубу протянуть к дому. Для этого выкапывается траншея под углом к дому в которую укладывается труба диаметром не меньше 32 мм.

Важно! Если насос поверхностный, то уклон траншеи направлен к колодцу, чтобы обеспечить стек воды. Глубина траншеи под водопровод определяется двумя параметрами:

Глубина траншеи под водопровод определяется двумя параметрами:

периодом пользования водопровода. Если зимнее водоснабжение из колодца не предусмотрено, можно углубить трубу водоснабжения на 1 м.;

уровнем промерзания почвы

Важно, если необходимо организовать круглогодичное водоснабжение

Важно! Трубу лучше заводить в дом через фундамент. Если же дом уже эксплуатируется, тогда возможна поверхностная укладка

В любом случае следует позаботиться о том, чтобы труба не подвергалась механическим нагрузкам и действию низких температур.

Траншея засыпается после того, как в колодец установлен насос, сливной канал и уложен электрокабель.

Совет. Чтобы грунт в траншее не просел лучше выполнять постепенную засыпку и утрамбовывать каждый слой.

Виды канализационных колодцев

Конструкция такого рода имеет свое назначение и способ сооружения. Канализационные резервуары различаются по ряду признаков.

По функциональному предназначению

Различают несколько видов колодцев:

Накопительный. Это более современный и экологически безопасный вариант сточной ямы. В нем осуществляется фракционирование стоков и нечистот. Жидкость и легкие частицы направляются в фильтрующий септик, а тяжелые – опускаются на дно накопительного резервуара. Объем конструкции составляет 2-50 тысяч литров и зависит от количества используемой воды. Его необходимо устанавливать в наинижайшую точку участка, что обеспечивает правильный угол наклона канализационных труб.
Фильтрующий. Сооружение предназначено для вывода сточных вод в почву. В конструкции колодца отсутствует дно. Устройство фильтрующих коллекторов допускается только на песчаных и песчано-глинистых грунтах. Как правило, колодцы изготавливают из железобетонных колец. В качестве фильтра может служить песок, щебень и специальные материалы.
Смотровой. Используется для периодического обследования и удобной очистки водоотводной системы на небольших участках, где меняется направление, уклон или диаметр труб, на участках подсоединения. В отличие от прочих разновидностей очистных сооружений, представленных в виде трубы или сборника, смотровой резервуар представляет собой открытую емкость. Монтируют его по прямой линии с шагом в 15 метров, при этом начальный колодец размещают на расстоянии от дома не ближе, чем на 3 метра и не далее, чем на 12 метров.
Поворотный. Сооружение предназначено для участков с разветвленным водоотводным трубопроводом, а также в случаях, когда угол поворота на трубопроводе превышает 90 градусов. Это обусловлено отсутствием возможности устройства сплошного прямолинейного участка от жилого строения до накопительного септика. Поворотные коллекторы необходимо возводить на каждом изгибе уложенной трубы. Данную конструкцию можно использовать в качестве смотрового септика, что позволяет довольно просто через него очистить определенный участок трубопровода.
Перепадный. Используется на участках с большим перепадом высот. В данном случае входная труба размещается намного выше выходной. Конструкция септика имеет опуск, представляющий собой заходящую в колодец вертикальную трубу, которая подсоединяется к входной. К стенке резервуара опуск крепится посредством хомутов. Длина этого элемента зависит от перепада участка. С обратной стороны опуска устанавливается отвод под 45 градусов.

https://youtube.com/watch?v=QSe7isSrl0o

По используемым материалам

Коллекторы изготавливают из различных материалов:

Железобетон. Конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа. Кроме того, обладают большим весом и разным диаметром колец. Изделия применяются для устройства септиков фильтрующего, накопительного и смотрового типа. Подходят для установки в грунте любого типа.
Кирпичные. Для строительства коллектора зачастую используют глиняный влагонепроницаемый кирпич. Из кирпича можно соорудить конструкции квадратной, прямоугольной или круглой формы.
Пластиковые. Сооружениям из полиэтилена характерна высокая прочность, герметичность, износостойкость, а также легкость монтажа и относительно невысокая стоимость. Применяются для устройства поворотных, перепадных и смотровых септиков.

Железобетонные конструкции отличаются прочностью, устойчивостью к негативному воздействию химических соединений, достаточной легкостью монтажа

Разновидности

В зависимости от места расположения, а также назначения мокрые дренажные конструкции могут делиться на несколько видов. При этом на одном участке может располагаться сразу несколько разновидностей таких конструкций. Хоть они и будут отличаться по назначению, все сооружения имеют схожую конструкцию.

В зависимости от назначения подземные дренажные сооружения можно разделить на несколько видов:

Поворотные конструкции используют в тех случаях, когда нужно, чтобы была возможность очистки перфорированных конструкций трубопровода. Для этого используется насос и мощный напор воды, который позволяет избавиться от скопившихся частиц. Обычно такие сооружения монтируются на поворотных участках и в месте свода нескольких труб. Расчёт размера сооружения производят с учётом необходимости спуска рабочих. Если они будут спускаться в шахту, то её диаметр должен быть не менее 1 м. Такой колодец будет называться смотровым. Из его названия можно догадаться, зачем он нужен.
Фильтрующий мокрый колодец сооружается в местах, где необходимо выполнить осушение территории при условии, что устроить отведение воды в магистральную канализацию не получится. Отвечая кратко на вопрос, для чего такое сооружение необходимо, можно сказать, что фильтрующая модель нужна для естественного водоотведения в грунт.
Коллекторное устройство (водоприёмник) . Такая конструкция нужна для накопления воды в специальных резервуарах, откуда она потом будет использоваться для полива растений. Для сооружения такой модели используются специальные дренажные колодцы из пластика, которые обладают достаточно высокой герметичностью. Дно колодца водонепроницаемое. Сегодня для этих целей всё чаще используют полимерные конструкции.

По материалам, из которых они производятся, дренажные изделия делятся на следующие виды:

Пластиковое устройство производится в заводских условиях. Готовые отводы для труб у пластикового колодца укомплектованы резиновыми манжетками, что обеспечивает высокую герметичность конструкции. Прочность сооружения обеспечивает особая гофрированная поверхность. Благодаря этому конструкция с лёгкостью выдерживает любой вес грунта, так что нет необходимости делать специальный расчёт. Простота монтажа и длительный срок службы – дополнительные плюсы этого сооружения. А высокая стоимость такой разновидности колодца окупается за счёт монтажа без использования грузоподъёмной техники.
Чтобы установить железобетонные кольца для дренажного колодца, также не нужен специальный расчёт, ведь ни достаточно прочные и производятся в разных типоразмерах. Однако из-за большого веса элементов монтаж можно проводить только с помощью строительной техники.
Иногда мокрые дренажные колодцы делают из кирпича. Имея чертёж такого сооружения, работу можно доверить каменщику. Раньше такие конструкции использовались довольно часто, поскольку отличались высокой прочностью.
Мокрый колодец можно сделать и из подручных материалов, например, автомобильных покрышек или бочки. Такой вариант позволяет существенно сэкономить, поэтому пользуется большой популярностью у владельцев загородных домов и дач.

Конструктивные особенности

Уличный смотровой колодец представляет собой следующую конструкцию:

Дно. Все инспекционные отводы должны быть закрытого типа;
Рабочая часть. Может представлять собой широкое кольцо, изогнутую геометрическую фигуру, реже – квадрат или прямоугольник. Сюда при необходимости и погружается специалист;
Крышка, ГОСТ 3634-99. Пластиковый или чугунный люк для смотрового колодца является важнейшей составляющей. Он защищает канализацию от внешних загрязнений и гарантирует безопасность домочадцев. Его рекомендуется дополнять замком.

Конструкция смотрового линейного колодца

Иногда конструкции оснащаются лестницей, которая позволяет беспрепятственно перемещаться по колодцу. Её иногда заменяют полками. Их чертеж представлен ниже.

Пример расположения полок

Принцип работы системы прост. Магистральная труба переходит в смотровое сооружение при помощи соединения с емкостью. Место стыка тщательно герметизируется. В любом инспекционном отводе есть лотковая часть – та, в которой производится инспекция, и рабочая. По рабочей проходят стоки из канализации, поэтому она имеет небольшой уклон.

Видео: смотровой колодец d 300mm из пластиковой трубы
https://www.youtube.com/watch?v=FpO7HYcett8

Как сделать перепадной канализационный колодец по типовому или индивидуальному проекту
