Диаметры труб

Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?

Для того чтобы сэкономить ваше время, посмотрите вот этот ролик: А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.

Самые популярные диаметры труб:

1/4 — 8 мм Одна четвёртая дюйма — восемь миллиметров 3/8 — 12 мм Три восьмые 1/2 — 15 мм Одна вторая 3/4 — 20 мм Три четверти 1 — 25 мм Один дюйм 1 1/4 — 32 мм Дюйм с четвертью 1 1/2 — 40 мм Полтора дюйма 2 — 50 мм Два дюйма

Имея эти данные, вы с лёгкостью сможете прикинуть диаметры металлических труб, которые считаются по внутреннему диаметру, даже обычной линейкой или рулеткой. Мы не точим эти диаметры, потому нам достаточно плюс-минус один миллимтер для понимания диамтера.

Все полимерные трубы считаются по внешнему диаметру.

Самые популярные диаметры: 16 мм 20 мм 25,26 мм 32 мм

Для того чтобы вам с лёгкостью понять какая металлическая труба перед вами, я предлагаю сделать простой шаблон из плотной бумаги (картон, визитка, упаковка, обложка журнала, рекламный буклет)

Эти диаметры не путать с размерами из «таблицы» выше

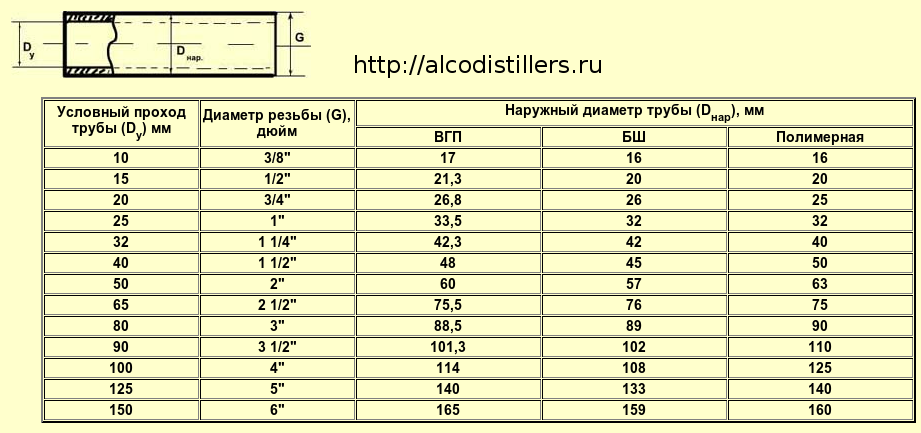

На следующей картинке, внешние диаметры металлических труб, для определения диаметра в дюймах и в миллиметрах

Например, если внешне труба выходит 20 мм, то исходя их картинки ниже, это 1/2 дюйма. Если мы обратимся к первой таблице, то 1/2 дюйма это 15 мм. Зачем весь этот сыр-бор, спросите вы? А всё просто. Перед нами металлическая труба которую мы видим с внешней стороны, а они меряются по внутренней. Не разрезав её, мы не можем определить её внутренний размер. И вот чтобы её не резать мы замеряем её наружный диаметр и по таблице смотрим чему эта цифра равна.

Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:

Берём лист, ручку, любую линейку и ножницы:

Рисуем отметки, например 26 мм (взято их картинки над этим фото):

Рисуем линии и отрезаем:

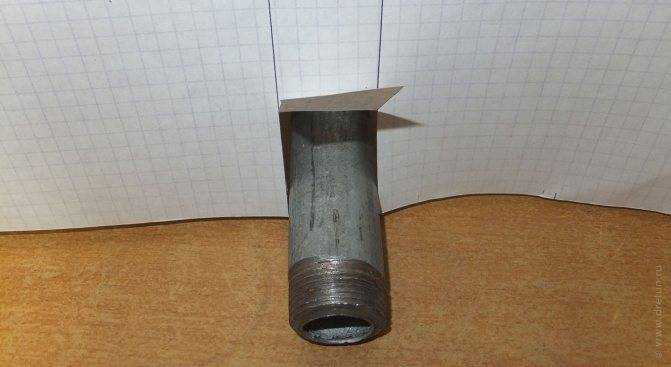

Ставим на трубку:

Подходит? Обращаемся к картинке с размерами, где написано, что 26 мм, это 3/4 дюйма. А три четверти дюйма, это 20 мм. Значит нам надо купить трубку или фитинг размером 3/4 дюйма или 20 мм. Давайте этот же шаблон прикинем к трубке 1/2 дюйма или 15 мм:

Великоват шаблон

Рисуем под эту трбу. Что у нас там следующее по списку? 1/2 дюйма или 15 мм. Сморим нашу картинку, внешний диаметр 20 мм. Делаем всё тоже самое:

Теперь всё сходится:

При необходимости сделайте себе шаблон по этому примеру опираясь на размеры которые я вам дал и всё у вас получится! ))

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

номинальный размер (наружный диаметр) – первые цифры;
число витков, приходящихся на дюйм длины;
группа;
класс точности.

Что в сантехнике измеряется в дюймах

В сантехнической отрасли приняли дюйм, как единицу измерения из-за его гибкости. Эта единица легко делится на 18 частей. Если же меру убрать из обращения, то придется переводить в сантиметры и миллиметры около 100 000 измерений, а это отнимет немало времени.

Особенности обозначения в дюймах:

Единица измерения демонстрирует условный проход комплектующих.Данная может быть выражена в разных метрических системах.
Отсутствует стандартный порядок перевода дюймов в сантиметры, чтобы узнать настоящий размер внутреннего и внешнего диаметров.
Нет связи с геометрией наружного и внутреннего диаметров. Чтобы грамотно сопоставить значения с величинами нарезки труб применяют специальную литературу.

Существуют технические условия металлических труб, регулируемый определенным ГОСТом. Но в этой документации нет перечня труб, выраженных в дюймах. Трубы режут в соответствии с другим ГОСТ, который устанавливает главные показатели резьбы в дюймах одновременно с применением европейской метрической системы.

Ниже приведем примеры сантехнических изделий, выраженных в дюймах:

клапан 1 2 дюйма
кран 1 2 дюйма;
гайки 1 2 дюйма;
американка 2 1 2 дюйма;
муфта 1 2 дюйма;
штуцер 1 2 дюйма.

Ко всему этому стоит добавить переходник с дюйма на 1 2, тоже часто применяемый в сантехнике.

Интересно! Рейтинг лучших средств для прочистки труб канализации

Как правильно перевести дюймы

При переводе дюймов в метрические единицы достаточно умножить дюймовый размер на 25,4, чтобы получить значение в миллиметрах. Правильно соотнести российские стандарты с показателями в британской системе измерений можно, если учесть следующие факторы:

метровые размеры чаще определяются по внешнему диаметру, а дюймовые — по внутреннему проходу;
импортная продукция может иметь собственные стандарты маркировки;
при пересчете размеров возможны округления как дюймов, так и метрических величин;
государственные и международные стандарты предусматривают допустимые отклонения от стандартных значений.

Соотношение размеров в разных системах измерения для наиболее популярных размеров приведено в таблице.

Назначение изделия	Материал	Внешний диаметр, мм	Внутренний диаметр, мм	Размер, дюймы
Внутриквартирный водопровод, стояки	Сталь или металлические сплавы	32	25	1”
Внутриквартирный водопровод	Полимер	16-20
Внутриквартирный водопровод, разводка	Сталь или металлические сплавы	27	13	1/2″

Выбор габаритных размеров трубопровода также зависит от этажности многоквартирного дома и номинального давления в подающей трубе.

Как соотнести две системы измерения

Стальные изделия используют в газовой и водопроводной системе. Габариты труб указываются целым числом либо долями. К примеру, диаметр однодюймовой трубы равен 33.5 миллиметрам, а двухдюймовой соответствует 67 миллиметрам.

Этот параметр при переводе не равен 25.4-м и 50-ти миллиметрам.

Когда укладывают новую магистраль, обозначения, выраженные дюймами, не приносят сложности. Когда выполняется замена на изделия из пластика либо меди, нужно учитывать эти несоответствия.

Различие образуется тем, что во время протока воды важно значение внутреннего диаметра, поэтому стали определять данный параметр однодюймового, двухдюмового трубопроката, выполненного из различного материала. Самые верные параметры показывает значение УД

УД определяет диаметр просвета. Чтобы определить его значение в миллиметрах для трубопровода, выраженного в дюймах, рекомендуют использовать таблицы.

Инженерная формула, чтобы рассчитать диаметр. Для вычисления количества транспортируемой жидкости, применяют формулу. Расчеты важны для прокладки сети отопления, чтобы все помещение имело ровный обогрев.

Чтобы вычислить значения быстро, можно применить таблицы.

Металлопластиковые трубы – технические характеристики:

наружный диаметр 16-63 мм;
толщина стенки 2-3 мм;
толщина алюминиевого слоя 0,19-0,3 мм;
вес зависит от диаметра, например, один метр металлопластиковой трубы с диаметром 16 мм весит 105 грамм, а если диаметр 63 мм, то вес одного метра 1224 грамма;

Металлопластиковые трубы выдерживают давление:

рабочее давление 10 бар (при температуре 95 °С);
рабочее давление 25 бар (при температуре 25 °С);
разрушающее давление 80 – 94 бар (при температуре 20 °С);

Металлопластиковые трубы выдерживают температуру:

постоянная нагрузка +95°С;
кратковременная нагрузка – до +110°С;
при температуре -40°С замерзают;
при ручном изгибе минимальный радиус изгиба 80-125 мм (зависит от наружного диаметра);
при изгибании при помощи трубогиба – 45-95 мм (зависит от диаметра);
коэффициент линейного расширения 1/°С – 0,26 х 10-4;
теплопроводность металлопластиковых труб (количество тепла, которое материал способен пропустить через квадратный метр за секунду) Вт/м*К – 0,43;
диффузия кислорода 0 г/м3 (не пропускает воздух);.
срок службы: а) 25 лет при температуре 95°С; б) 50 лет температуре 20°С;
пропускная способность в 1,3 раза выше, чем у стальных.

Преимущества труб из металлопластика

Для любого, кто решил приобрести данный материал, характеристики эксплуатационные гораздо важнее, чем технические. Сначала о положительных:

экологическая чистота;
устойчивость к образованию ржавчины, камней или других отложений;
способность сохранить вновь обретенную форму после сгибания;
возможность профилирования для огибания конструктивных элементов здания;
легкая и быстрая сборка, не требующая множества инструментов;
минимум отходов;
гибкость позволяет сэкономить на элементах соединения;
низкое сопротивление течению жидкости, обусловленное отсутствием шероховатости;
совместимость с другими материалами;
небольшой вес, облегчающий транспортировку;
высокие показатели звукоизоляции;
антистатичность;
устойчивость к конденсату и замерзанию (металлопластик выдерживает трехкратное замерзание);
не меняют качество транспортируемой жидкости;
высокая ремонтопригодность;
эстетический внешний вид без покраски.

Все преимущества металлопластиковые трубы получают за счет уникальной конструкции. Внутренняя полиэтиленовая прослойка дает возможность гнуть изделие. Алюминий придает жесткость и предотвращает диффузию кислорода. Отсутствие кислорода не дает образоваться ржавчине в котлах отопления и радиаторах.

Недостатки

Выбирая и покупая металлопластиковые трубы, характеристики отрицательные так же важно учитывать, как и положительные:

при скрытом трубопроводе нельзя применять резьбовые фитинги;
металлопластик плохо переносит ультрафиолетовые лучи;
при замерзании с водой система непременно лопнет, хотя пригодны для монтажа наружного трубопровода. В этом случае необходима качественная изоляция.

Поставляются металлопластиковые трубы в бухтах. Длина трубы в бухте варьирует от 50 до 200 метров. Приобрести можно любую длину, начиная от метра.

Области применения – охват за счет технических особенностей:

внутренние системы холодного и горячего водоснабжения, отопления квартир, домов и дач;
системы подогрева полов, спортивных площадок, бассейнов;
транспортировка газообразных и жидких веществ (в том числе едких и ядовитых) в промышленности, сельском хозяйстве и транспорте;
подача сжатого воздуха;
системы кондиционирования;
защита электрических проводов и кабелей;
строительство и ремонт речных и морских судов, железнодорожных вагонов;
системы полива, орошения, сбора воды из скважин и колодцев.

Достаточно длительный срок эксплуатации и оптимальное отношение стоимости и качества позволили металлопластиковым трубам зарекомендовать себя как удачную альтернативу металлическим и пластиковым изделиям. Ведь металлопластик объединил положительные качества обоих этих материалов.

Металлопластиковые трубы и фитинги

И снова о дюймах

Название «дюйм» и его производные нередко можно встретить и в описании других производственных процессов. Например, под словом «дюймовка» иногда понимают доску толщиной в дюйм или такой же длины гвоздь (в этих случаях снова становится актуальным перевод дюймов в мм). Но и это еще не все. До сих пор понятие «дюйм» популярно при упоминании крепежа и многих других металлоизделий. И все же числиться бы этому слову в анахронизмах, если бы не бурное развитие компьютерных технологий, которые привели в наш оборот новые термины. Разрешающую способность принтеров и некоторых прочих устройств обычно указывают в точках на дюйм (dpi). Есть и понятие пикселей на дюйм (ppi), используемое при указании разрешающей способности устройства, вводящего или выводящего графику. Понятия dpi и ppi технологически не тождественны друг другу.

В дюймах также измеряют экраны мобильных телефонов, мониторов, диагонали телевизоров (раньше в СССР эта величина выражалась в см). Об экранах стоит поговорить немного подробнее.

В технике

В последние годы под влиянием американской техники и технической терминологии дюймы употребляются в русском языке существенно чаще. В частности, в них выражается размер различных компьютерных деталей, узлов и принадлежностей: дискет, дисков, экрана телевизоров, дисплеев (монитор) и т. п. В точках на дюйм (dpi) и линиях на дюйм (lpi) измеряется разрешающая способность различных устройств графического ввода-вывода. Диагональ экрана бытовых приёмников телевизионного вещания, во времена СССР измерявшаяся только в сантиметрах, теперь часто указывается в дюймах.

Диаметр колёсных дисков автомобилей и мотоциклов, ободьев горных велосипедов и круизеров также традиционно измеряется в дюймах, в то время как размерность шин и параметры крепежа, а также ободья шоссейных, кроссовых и гибридных велосипедов — в метрической системе. Также в дюймах измеряется диаметр громкоговорителей.

В современной типографике кроме французского применяется и английский дюйм, особенно в компьютерах. Размеры шрифтов измеряются в пунктах, 72-х долях дюйма.

Видиконовский дюйм

Равен ⅔ обычного дюйма или примерно 16,93 мм [ источник не указан 1368 дней ] . Чаще всего его применяют для измерения диагонали матрицы цифровых фотоаппаратов.

К примеру, 1/2,7″ — единица, делённая на 2,7 и умноженная на 16,93 мм, то есть 6,27 мм.

Диаметр труб

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб . Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе . Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб . Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262 устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357 , который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но использует обозначение размера резьбы в дюймах. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр ½” трубы в соответствии с ГОСТами равен 21,3 мм, а 5″ трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы.

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

Обозначение размера резьбы	Условный проход трубы	Наружный диаметр наружной резьбы (трубы) , мм	Наружный диаметр трубы , мм
⅛	6	9,728	10,2
¼	8	13,157	13,5
⅜	10	16,662	17,0
½	15	20,955	21,3
¾	20	26,441	26,8
1	25	33,249	33,5
1¼	32	41,910	42,3
1½	40	47,803	48,0
2	50	59,614	60,0
2½	65	75,184	75,5
3	80	87,884	88,5
3½	90	100,330	101,3
4	100	113,030	114,0
5	125	138,430	140,0
6	150	163,830	165,0

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

наружный диаметр изделия 76 мм;
толщина стенки 3 мм;
внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

крупного диаметра – от 508 мм;
среднего – 114-530 мм;
мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

½» — 12,7 мм;
¾» — 19,0 мм;
1» — 25,4 мм;
1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как дюйм пишется сокращенно

Дюйм (русское обозначение: дюйм; международное: inch, in или ″ — двойной штрих; от нидерл. duim — большой палец) — неметрическая единица измерения расстояния и длины в некоторых системах мер . В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (англ. inch ), в точности равный 2,54 см.

Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит дюйм к тем единицам измерения, «которые должны быть изъяты из обращения как можно скорее там, где они используются в настоящее время, и которые не должны вводиться, если они не используются» .

В Российской Федерации дюйм допускается к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность» .

Таблица перевода единиц

Параметры дюймовых резьб

Наружный диаметр под-соединяемой трубы	Номинал резьбы SAE	Номинал резьбы UNF	Наружный диаметр резьбы, мм	Средний диаметр резьбы, мм	Шаг резьбы
мм	дюйм	мм	ниток/дюйм
6	1/4»»	1/4»»	7/16»»-20	11,079	9,738	1,27	20
8	5/16»»	5/16»»	5/8»»-18	15,839	14,348	1,411	18
10	3/8»»	3/8»»	5/8»»-18	15,839	14,348	1,411	18
12	1/2»»	1/2»»	3/4»»-16	19,012	17,33	1,588	16
16	5/8»»	5/8»»	7/8»»-14	22,184	20,262	1,814	14
18	3/4»»	3/4»»	1»»-14	25,357	23,437	1,814	14
18	3/4»»	—	1»»1/16-14	26,947	25,024	1,814	14
20	7/8»»	—	1»»1/8-12	28,529	26,284	2,117	12
22	7/8»»	7/8»»	1»»1/4-12	31,704	29,459	2,117	12
22	7/8»»	—	1»»3/8-12	34,877	32,634	2,117	12
25	1»»	1»»	1»»1/2-12	38,052	35,809	2,117	12

Таблица перевода трубных размеров

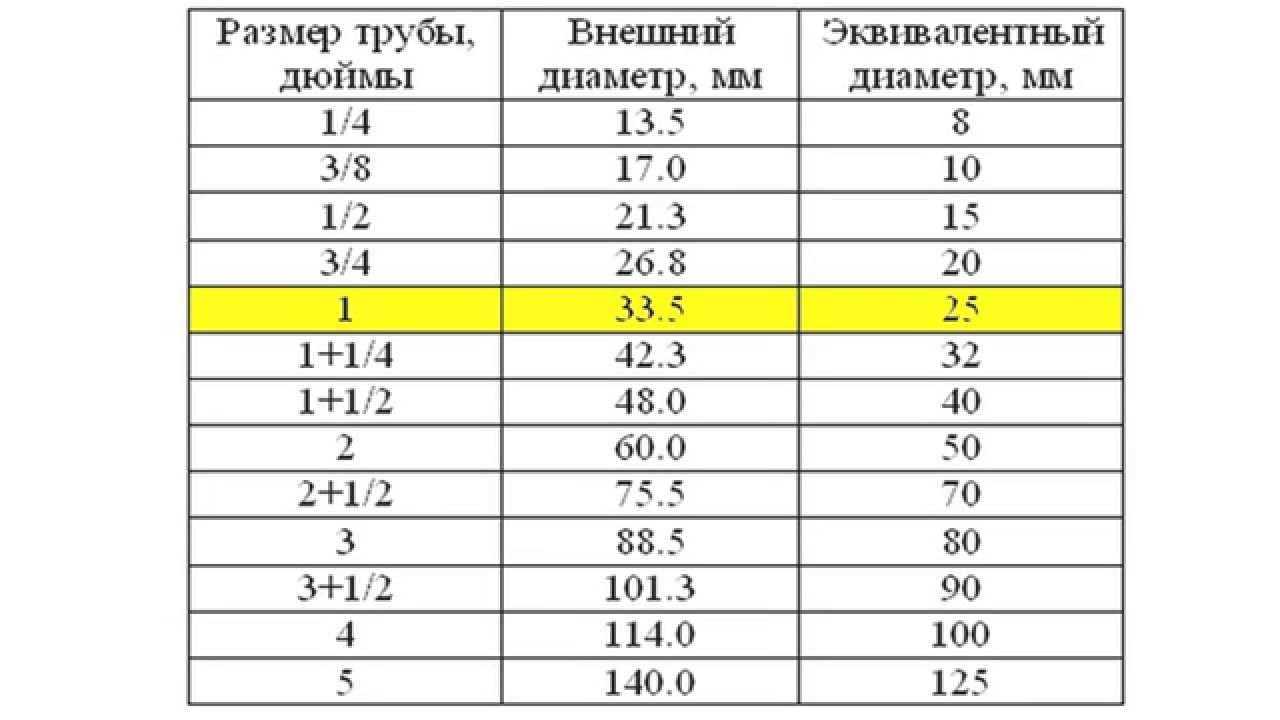

Можно конечно высчитать, сколько будет, если перевести 1 2 дюйма в мм, но опытные мастера используют специально обработанные цифровые материалы. Мы поместили их в таблицу:

Размер трубы в дюймах	Наружный диаметр, мм	Эквивалентный диаметр в мм
1/4	13,5	8
3/8	17,0	10
1/2	21,3	15
3/4	26,8	20
1	33,5	25
1+1/4	42,3	32
1+1/2	48,0	40
2	60,0	50
2+1/2	75,5	70
3	88,5	80
3+1/2	101,3	90
4	114,0	100
5	140,0	125

В Соединенном Королевстве в системе мер предусмотрено следующее: 1 дюйм в сантехнике равен 2,54 см . Но у некоторых стран могут быть совсем разные значения:

Испания – 2,321 см;
Китай – 3,33 см;
Мексика – 2,327 см;
Польша – 2,48 см;
США-2,54 см;
Франция – 2,706 см.

Как видим, у разных стран разные значения выходят при переводе дюйма в сантиметры. Но у нас приняты обозначения, характерные для англосаксонского блока.

½ дюйма сколько в миллиметрах

Исходя из вышеизложенной информации, можем смело заявить, что 1 2 дюйма в мм будет равен 12,7 миллиметров. Но обычно это значение округляют, поэтому среди сантехников принято значение в 15 мм. Наружный диаметр такой трубы составил 20,955 мм, но мастера округлили это значение до 20, и в народе такую трубу окрестили, как «двадцатка».

Получается, что для бытовых сантехнических соединений необходимы материалы с диаметром 1 2 дюйма. Но проще всего сказать в магазине, что нужен не кран 1 2 дюйма, а кран под «двадцатку», тогда продавец лучше вас поймет.

Пример как вводить данные в калькулятор

В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).

Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.

1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1/4″),восьмых (1/8″), шестнадцатых (1/16″), тридцать вторых (1/32″) долях дюйма и т.д.

Диаметры труб | Добродушный Сантехник

Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:

А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.

Самые популярные диаметры труб:

Все полимерные трубы считаются по внешнему диаметру.

Самые популярные диаметры: 16 мм 20 мм 25,26 мм 32 мм

Эти диаметры не путать с размерами из «таблицы» выше

Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:

Берём лист, ручку, любую линейку и ножницы:

Рисуем отметки, например 26 мм (взято их картинки над этим фото):

Рисуем линии и отрезаем:

Ставим на трубку:

Великоват шаблон

Теперь всё сходится:

dretun.ru

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера. Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

Вопросы и ответы

Как перевести дюйм в сантиметры и сколько сантиметров в дюйме

На видеоканале «Ilgiz Fayzullin». Вы узнаете, как перевести дюймы в сантиметры.

В России и странах СНГ принято вымерять длину, ширину, высоту чего-нибудь в метрах, сантиметрах, миллиметрах. Но в других странах, таких как США, Великобритания и других измеряют в дюймах.

Например в магазинах видеотехники размеры дисплеев, мониторов, от смартфонов, телевизоров, ноутбуков, планшетов проставляют размеры в дюймах. И иногда трудно представить, сколько будет дюймов в сантиметрах.

Для себя я заучил две цифры, чтобы легче переводить дюймы в сантиметры. Это в 1 дюйме — 25,4 миллиметра и полдюйма — это 12,7 миллиметров. Так мне легче преобразовывать дюймы в сантиметры.

Конечно имея компьютер или телефон с выходом в интернет можно в поисковике набрать «Онлайн-калькулятор, перевод дюймов в сантиметры» и представятся всевозможные калькуляторы и таблицы.

Диаметры труб: 1/4, 3/8, 1/2, 3/4, дюймы и миллиметры

На видеоканале «Добродушный сантехник» Вам подскажут, как разобраться в дюймах и миллиметрах сантехнических труб. Ответ в этом видео.

Измерения в дюймах и миллиметрах, их соотношение

Изделия выпускают, применяя определенный стандарт, а давление не изменяется. Необходимо знать точное соответствие трубных диаметров, имеющих разные единицы измерения. Если пренебрегать этим данным, то определить подходящие трубы невозможно.

Чтобы выбрать размер, применяют данные из таблицы, а, чтобы заменить элемент, ориентируются на очень приближенное значение. Точных соответствий между измерениями не существует, поэтому трубопрокаты более точно подбирают практическим способом.

Таблица соответствий, применяемая на практике:

Диаметр в миллиметрах	Диаметр в дюймах
15 мм	½ inch
20 мм	¾ inch
25 мм	1 inch
50 мм	2 inch
80 мм	3 inch
100 мм	4 inch
150 мм	6 inch

По данным таблицы определяют одинаковые изделия, выраженные разными единицами измерения.

Измерение в дюймах. Значение диметра в дюймах обозначают числом с двойным штрихом, к примеру, 3”, или в виде дроби ¼.

Дюймовые и миллиметровые размеры изделий используют в практике постоянно, чтобы собрать трубопровод качественно и быстро, надо уметь разбираться в таблицах соотношения этих параметров. Они помогают подбирать трубопрокаты единого размера, даже если они выражены по-разному.

Таблица перевода дюйм в мм

В странах Европы и в США наряду с метрической системой измерения традиционно используется и не метрическая система.

Основной единицей длины не метрической системы является дюйм, который равен ширине большого пальца среднестатистического мужчины или 25,4 мм (классический английский дюйм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам.

Настоящая таблица приведена для удобства перевода дюймов в миллиметры.

Кроме целых дюймов измерения проводятся в восьмых (1/8?), шестнадцатых (1/16?) и тридцать вторых (1/32?) доля?х дюйма.

Слева направо в таблице расположены размеры в дюймах (?) от 0 до 7, сверху вниз расположены простые дроби от 1/64 до 31/32.

Пример: Требуется перевести 2 7/8? в миллиметры.

В верхней строке находим 2?, в левом вертикальном столбце — 7/8.

В таблице на пересечении строки и столбца читаем результат – 73,026. Следовательно, 2 7/8? = 73,026 мм.

Далее представлена таблица перевода дюймов в миллиметры, удобная для пользования в случае, если размер в дюймах выражен в виде про-стой дроби, правильной (числитель меньше знаменателя) или неправильной (числитель больше знаменателя).

Количество мм. на дюйм
	0″	1″	2″	3″	4″	5″	6″	7″
	25,400	50,801	76,201	101,602	127,002	152,403	177,803
1/64	0,397	25,797	51,198	76,598	101,999	127,399	152,800	178,200
1/32	0,794	26,194	51,595	76,995	102,396	127,796	153,196	178,597
1/16	1,588	26,988	52,388	77,789	103,189	128,590	153,990	179,391
3/32	2,381	27,782	53,182	78,583	103,983	129,383	154,784	180,184
1/8	3,175	28,575	53,976	79,376	104,777	130,177	155,578	180,978
5/32	3,969	29,369	54,770	80,170	105,571	130,971	156,371	181,772
3/16	4,763	30,163	55,563	80,964	106,364	131,765	157,165	182,566
7/32	5,556	30,957	56,357	81,758	107,158	132,559	157,959	183,359
1/4	6,350	31,751	57,151	82,551	107,952	133,352	158,753	184,153
9/32	7,144	32,544	57,945	83,345	108,746	134,146	159,547	184,947
5/16	7,938	33,338	58,739	84,139	109,539	134,940	160,340	185,741
11/32	8,731	34,132	59,532	84,933	110,333	135,734	161,134	186,534
3/8	9,525	34,926	60,326	85,726	111,127	136,527	161,928	187,328
13/32	10,319	35,719	61,120	86,520	111,921	137,321	162,722	188,122

7/16	11,113	36,513	61,914	87,314	112,714	138,115	163,515	188,916
15/32	11,906	37,307	62,707	88,108	113,508	138,909	164,309	189,710
1/2	12,700	38,101	63,501	88,902	114,302	139,702	165,103	190,503
17/32	13,494	38,894	64,295	89,695	115,096	140,496	165,897	191,297
9/16	14,288	39,688	65,089	90,489	115,889	141,290	166,690	192,091
19/32	15,082	40,482	65,882	91,283	116,683	142,084	167,484	192,885
5/8	15,875	41,276	66,676	92,077	117,477	142,877	168,278	193,678
21/32	16,669	42,069	67,470	92,870	118,271	143,671	169,072	194,472
11/16	17,463	42,863	68,264	93,664	119,065	144,465	169,865	195,266
23/32	18,257	43,657	69,057	94,458	119,858	145,259	170,659	196,060
3/4	19,050	44,451	69,851	95,252	120,652	146,053	171,453	196,853
25/32	19,844	45,245	70,645	96,045	121,446	146,846	172,247	197,647
13/16	20,638	46,038	71,439	96,839	122,240	147,640	173,040	198,441
27/32	21,432	46,832	72,232	97,633	123,033	148,434	173,834	199,235
7/8	22,225	47,626	73,026	98,427	123,827	149,228	174,628	200,028
29/32	23,019	48,420	73,820	99,220	124,621	150,021	175,422	200,822
15/16	23,813	49,213	74,614	100,014	125,415	150,815	176,216	201,616
31/32	24,607	50,007	75,408	100,808	126,208	151,609	177,009	202,410

Таблица перевода размеров длины из дюймовой системы в метрическую

Размер в дюймах
Размер в миллиметрах

1/16”
1,59

5/64”
1,98

3/32”
2,38

7/64”
2,78

1/8”
3,18

9/64”
3,57

5/32”
3,97

3/16”
4,76

7/32”
5,56

1/4”
6,35

9/32”
7,14

5/16”
7,94

11/32”
8,73

3/8”
9,5

7/16”
11

1/2”
12,7

9/16”
14,29

5/8”
16

3/4”
19

7/8”
22,2

1”
25,4

11/8”
28,6

11/4”
32

11/2”
38

15/8”
41

13/4”
44,5

17/8”
48

2”
58

21/4”
57

23/8”
60

21/2”
63,5

25/8”
67

3”
76

31/2”
89

33/4”
96

4”
102

5”
127

1” = 25,4 ммПример расчета: 1/16” = 25,4:16=1,5875

Дюйм/метрика — таблица перевода

Крутящий момент

Кгс/м
Н/м

1
98,1

Cила

Кгс/м
Н
Дин

1
9,81
0,98

Диаметр

# 5
2.90

# 6
3.50

# 8
4.20

# 10
5.00

# 12
5.50

# 14
6.30

Словарь строителя :: Вопросы по ремонту :: Калькуляторы :: Спецтехника :: Разное
