Необычная система кондиционирования

Что такое ПЛЭН?

Как вы догадались, ПЛЭН – аббревиатура, расшифровывающаяся, как пленочный лучистый электронагреватель и часто встречающаяся в разговорах, когда необходимо создать высококачественную систему обогрева в доме. Это инфракрасные элементы, которые располагаются между двумя пленками из пластика.

Устройство системы «ПЛЭН»

Таким образом, ПЛЭН – пленка с греющим встроенным элементом, ламинированная с обеих сторон. Чем же хороша такая система? А тем, что инфракрасные элементы, в первую очередь, нагревают потолок, стены и мебель, а не воздух.

Таким образом, вас греет собственный дом, по принципу отдачи тепла воздуху из окружающей среды. Это, безусловно, совершенно новая технология,  которая способна поддерживать здоровый микроклимат в доме:

• Инфракрасные элементы не изменяют влажность воздуха вашей квартиры;
• ПЛЭН не имеет свойства сжигать кислород и пересушивать воздух;
• Система ПЛЭН работает совершенно без посторонних шумов;
• Система благоприятно влияет на здоровье  человека;
• Пожаробезопасность подтверждена сертификатами качества;
• Обладает абсолютной безопасностью и создана из экологически чистых материалов.

Но на этом преимущества системы пленочного отопления не заканчиваются. С помощью технологии ПЛЭН можно выбрать комфортную температуру в каждую комнату с помощью датчика. Теплые потолки с использованием ПЛЭН не тратят время на обогрев лишних воздушных потоков и, соответственно, несут высокую экономию вашему бюджету.

ПЛЭН под натяжным потолком

Как устроен ПЛЭН?

Часто мы не задумываемся, откуда берется поток энергии, греющий нас. Например, поднося в морозный день руки к костру, мы сразу ощутим прилив тепла: так работает инфракрасное излучение, поскольку холодный воздух не имеет обогревающих свойств. Солнце греет землю на огромном расстоянии, и тепло к нам доходит в виде инфракрасного излучения.

Практически по тому же принципу устроена греющая пленка – когда происходит лучистый теплообмен, теплый потолок излучает свет в инфракрасной области, поэтому ваша квартира обогревается так же, как солнце греет землю.

Сходная с солнцем система отопления

Элементы отопительной системы представляют собой пленочное полотно, обладающее гибкостью и встроенными резистивными полосами.

Конструкционные особенности греющей пленки:

• Ширина полотна до 46 см;
• Масса полотна – 55 гр./м2;
• Полимерная пленка диалектическая;
• Инфракрасные нагревательные элементы;
• Экран отражающий;
• Питающие провода;
• Прозрачная область для крепления;
• Провод заземления.

Устройство нагревательной пленки

Технические характеристики:

• Потребляемая мощность до 200 Вт/м2;
• Напряжение электросети – 50 Гц, 200 В;
• Уровень защиты – IP 44

Зрительно ПЛЭН можно совершенно удобно спрятать от глаз, в отличие от так популярных систем отопления. Никаких котлов и торчащих из стены радиаторов – только невидимая рабочая атмосфера, экономия пространства и маскировка любым декором.

Экономия энергии

В сравнении с обычными кондиционерами, холодные потолки более экономичны, т.е. в перспективе, их использование получается выгоднее. Экономия электроэнергии происходит за счет:

• холодильной установке не нужно охлаждать жидкость до низких температур. Для сравнения – в кондиционере, хладагент работает с температурой 5-7 градусов, тогда как в охлаждаемых потолках – 16;
• за счет лучистого принципа охлаждения, также достигается экономия энергии;
• принцип действия системы построен на естественной конвекции воздуха, поэтому нет необходимости в принудительных нагнетателях.

Фактически, по сравнению с кондиционером, экономия достигает 25-30 процентов. А на фоне высоких цен на энергоносители это весомая цифра.

Почему потолочный кондиционер лучше других схем

Из всего существующего многообразия систем, используемых для охлаждения воздуха в жилых и офисных помещениях, потолочные кондиционеры для дома, несомненно, имеют существенные преимущества перед напольными, оконными, настенными и переносными моделями:

• Эффективность потолочного кондиционера не зависит от схемы меблировки комнаты, в любом интерьере найдется местечко на потолке для установки системы охлаждения воздуха;
• Встраиваемый в потолок кондиционер дает возможность с хорошей селективностью и точностью выбирать направление воздушного потока в нужную сторону.

Потолочный кондиционер ставят непосредственно над зоной повышенной комфортности, это может быть спальное место, диван перед телевизором или рабочий стол с креслом. В любом случае холодный воздух не обрушивается на головы хозяев, как иногда бывает с настенными или оконными сплит-системами.

Холодный поток на выходе из решетки потолочного кондиционера практически сразу разбивается восходящими теплыми массами воздуха, перемешивается, и вниз помещения попадает уже с более комфортной температурой.

Понятно, что даже в случае использования кондиционирующей установки потолочного расположения необходимо соблюдать безопасное расстояние до места выхода переохлажденного воздуха, как минимум на 1,5-2 м.

Такая ситуация случается в небольших кабинетах и комнатушках, особенно, если для кондиционирования воздуха в офисе или квартире используются канальные системы. Попробуем разобраться с правильным выбором потолочного аппарата.

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Принцип действия холодных потолков

Охлаждающие потолочные системы являются ничем иным, как практичной и эстетической альтернативой традиционным кондиционерам. Их эффективность обусловлена тем, что посредством лучистого теплообмена охлаждается не воздух в помещении, а непосредственно предметы в нем имеющиеся, в том числе люди.

Рассмотрим подробнее принцип действия охлаждающих потолков:

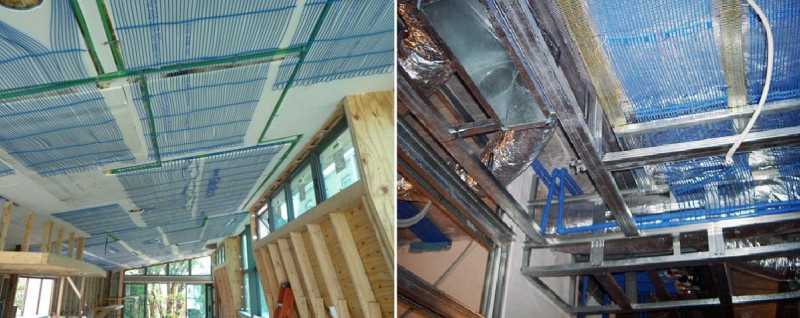

В потолочную поверхность встраивают специальные маты, которые изготовлены из капиллярных трубок 4,3 мм диаметром. Шаг установки трубок в мате составляет 10-30 мм.

Конструкция капиллярного мата холодного потолка

• Прохладная вода, являющаяся основным агентом теплообмена, циркулирует по капиллярным трубкам и поддерживает требуемую разность температур, обеспечивая кондиционирование помещения.
• Незначительное расстояние между капиллярными трубками, а также их параллельное расположение способствует тому, что температура равномерно распределяется по всей охлаждающей поверхности.
• Процесс охлаждения такими потолочными матами происходит на 60% за счет охлаждения лучистого типа и на 40% посредством естественной конвекции.
• Как известно, теплый воздух за счет своего низкого веса (в сравнении с холодным) поднимается вверх. Под потолком он соприкасается с охлаждающими матами, его удельный вес растет, и охлажденный воздух опускается вниз равномерно по поверхности помещения.

Совет! Охлаждение холодными потолками рекомендуется использовать в помещениях с повышенными требованиями к отсутствию сквозняков.

• Касательно лучистого охлаждения, то оно основано на свойстве нагретых предметов (в том числе человеческой кожи) отдавать тепло более холодным.
• Рабочая температура воды в матах холодных потолков равняется +16..+18 градусам и регулируется при помощи холодильной машины. Циркуляция воды обеспечивается специально предназначенным для этого насосом.

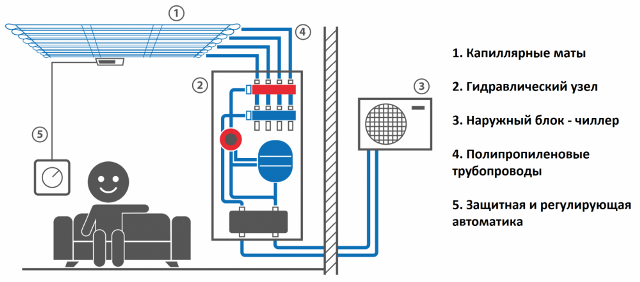

Схема устройства холодных потолков Clina

Таким образом, холодный потолок состоит из следующих основных компонентов:

• капиллярных матов;
• циркуляционного насоса;
• сети трубопроводов;
• холодильной машины;
• запорно-регулирующей арматуры;
• системы управления и автоматизации.

Особенности устройства холодных крыш

Конструкция крыши зависит от характера использования дома и подкровельного пространства. Именно от этих факторов зависит выбор формы, кровельного материала, схема стропильного каркаса и наличие или отсутствие термоизоляционного слоя. В частном домостроение используют 2 типа крыш:

• Теплая кровля. Эта разновидность кровельных конструкция предусматривает полное утепление скатов. Теплая кровля монтируется, если помещение, расположенное под скатами, используется в качестве жилого. Она считается отличным вариантом для оборудования жилой мансарды. Крыши такого типа имеет смысл возводить для домов, используемых и отапливаемых круглый год, так как они исключают теплопотери через скаты. Стоимость материалов и монтажных работ по сооружению теплой кровли значительно выше, чем затраты на постройку холодной.

• Холодная кровля. Крыши холодного типа не имеют привычной структуры, получаемой путем наслоения гидроиляционного, термоизоляционного и кровельного материала. Она возводится для домов, в которых чердачное помещение не используется в качестве жилого зимой и не отапливается. Холодная кровля – это стропильная система, на которую уложили слой гидроизоляции и кровельный материал. Она меньше весит, дешевле и проще в монтаже, чем теплая, поэтому является практичным решением для дачного жилья.

Циркуляция воздуха в домах с кровлей холодного типа

Чтобы сохранить тепло, а также снизить расход топлива для поддержания оптимальной температуры, с помощью засыпных или волокнистых термоизоляционных материалов утепляют потолок, расположенный под холодной крышей. Так как нагретый воздух всегда поднимается вверх, эта операция является эффективной мерой снижения теплопотерь.

https://youtube.com/watch?v=_rdfDyEej6w

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

• Дешевизна в сочетании с длительным сроком службы.
• Простота конструкции и эксплуатации.
• В этих системах достигается максимально возможный КПД.
• Быстрое охлаждение воздуха.
• Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

• Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
• Высокий уровень шума.
• Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
• В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

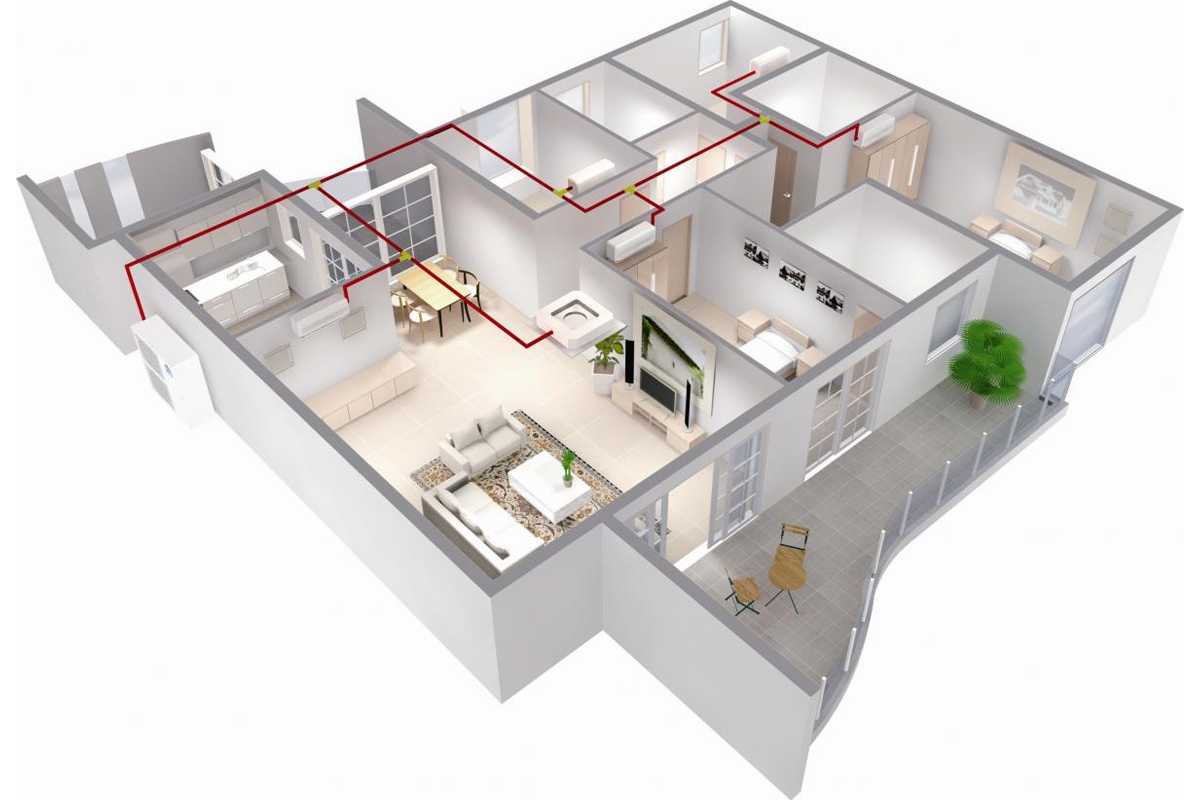

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

• Низкий уровень шума.
• Функция очистки воздуха от бактерий и пыли.
• Наличие функции обогрева в холодное время года.

• Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
• Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

• Стоимость их выше по сравнению с моноблочными моделями.
• Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Где применить

Подобные установки особенно подходят для учреждений или домов, в которых необходимо создать максимальный акустический и температурный комфорт. Бесшумность конструкции позволяет применить ее в детских садах или школах, а отличные возможности температурного контроля, дадут возможность позаботиться о здоровье тех, кто находится в помещении.

Учитывая возможности таких конструкций, их применение будет актуально в больших выставочных залах, библиотеках, офисах большой площади. Небольшие габаритные размеры, позволяют осуществить монтаж с минимальной потерей полезного пространства, что еще больше расширяет сферу применения подобных конструкций.

Как выбрать место установки

В каком месте устанавливать наружный блок

Внешний модуль желательно размещать как можно ближе к внутреннему блоку, в то же время он не должен перекрывать вид соседям, а конденсат стекать по стенке. Причем фиксировать его надо в пределах досягаемости с балкона, поскольку данный прибор необходимо периодически обслуживать.

Выносной блок нельзя устанавливать внутри закрытых балконов и лоджий, а также вплотную к стене, в противном случае его эффективность намного снижается. Если установку сплит системы своими руками приходится производить на первом этаже, то модуль воздвигать рекомендуется над окном, а выше первого этажа – под окном или сбоку.

Иногда приходится делать установку сплит системы своими руками на здании исторического значения. В этом случае получить разрешение можно лишь на невидимую установку, то есть, на крышу либо на ограждение лоджии за простенком.

Где устанавливать внутренний блок

Перед монтажом комнатного модуля сплит системы необходимо учитывать некоторые требования, предъявляемые к ним:

1. Воздушная струя не должна быть направлена на объекты отдыха и работы, то есть, на диван, кровать, игровую зону детей, а также на рабочий стол.

2. Внутренний блок нельзя размещать в нишах, к тому же на пути воздушного потока не должно быть преград в виде штор, жалюзи, шкафов и пр.

3. Комнатный модуль по нормативам СНиП необходимо размещать:

• До боковой стены не ближе 150 мм;
• До потолка – 150 мм;
• От стены до корпуса блока – 50 мм.

Эти промежутки у сплит системы нужны для полного забора воздуха и для более удобного обслуживания во время эксплуатации.

4. Модуль нельзя располагать над электрическими приборами и розетками, так как на них может попасть выделяющийся конденсат в случае перелива.

5. Устанавливать как внутренний, так и внешний модуль сплит системы рекомендуется на капитальных стенах. Если их закрепить на слабых перегородках, то они будут издавать во время работы неприятные дребезжащие звуки, гул, а вибрация будет передаваться всему простенку.

Выбирая место, нужно также учитывать расстояние между блоками, но это порой зависит от условий производителя. Оно может быть как 1,5 и 2,5 метра (Daikin), так и 3 метра (Panasonic). Но у некоторых изделий наименьшая длина не обусловлена, поэтому их можно ставить друг против друга. Наибольшее расстояние между модулями желательно не превышать 6 метров, так как в ином случае потребуется дополнительное закачивание магистрали хладагентом, что вызовет немалые расходы.

Устройство потолка с холодным чердаком

Отдельно следует осветить систему капиллярных труб. Это не просто трубы, по которым течет вода. Это единый организм, обеспечивающий слаженную работу всего устройства:

Основа системы холодного потолка — каппилярные трубы

1. Сам охладитель – это ряд небольших трубочек из полипропилена, толщина которых менее миллиметра, а диаметр составляет всего 4.3 мм. Эти трубочки присоединяются к трубкам покрупнее, а те, в свою очередь, к трубкам еще большего диаметра. Такая система позволяет обеспечить необходимым количество прохладной воды каждый участок потолка.
2. Все детали легко и герметично собираются в необходимую для каждого данного случая конфигурацию. Система труб напоминает большой конструктор, которой нужно собрать с учетом всех нюансов потолочного покрытия.
3. Традиционно система труб проверяется сразу после установки. В систему запускается давление, превышающее рабочую норму более, чем в 3 раза! Лишь только достойно выдержав такую перегрузку, трубы запускаются в ежедневную эксплуатацию.
4. Планки для трубок имеют частые зажимы, в которые крепится труба с целью свести к минимуму риск провисания трубы. Таким образом, обеспечивается ее исправная и долгосрочная работа.

Расчет мощности ИК отопления

Несложно выполнить и расчет оборудования. На 10 кв. м. площади при высоте потолка 2,5-3 м и хорошей теплоизоляцией, потолочные инфракрасные нагреватели должны иметь мощность 1 кВт. Более точные цифры можно получить, основываясь на показателях конкретного прибора и рекомендациях, указанных в инструкции по эксплуатации.

При этом стоит понимать, что речь не идет о постоянном использовании электричества, так как для поддержания заданного температурного режима, системе достаточно работать 20 минут из каждого часа. Таким образом, эффективное потребление электроэнергии для дома площадью 55 кв. м. может составлять до 2 кВт. А это, согласитесь, не так уж и много.

Охлаждение с помощью потолочной системы

Применение на практике

Потолочная система охлаждения работает с холодной водой. Охлаждающая способность панельных систем охлаждения достигает значений от 30 до 65 Вт / м² и остается ниже.

Это связано с тем, что температура охлаждающей воды не должна опускаться ниже определенного уровня, который зависит от температуры в помещении и содержания влаги. В противном случае водяной пар, содержащийся в воздухе, будет конденсироваться на холодных поверхностях. Чтобы избежать этого эффекта, используются либо мониторы точки росы, либо температура воды ограничена не критическим уровнем.

В отличие от других систем охлаждения, потолочные климатические панели обычно выдерживают температуру ниже точки росы и конденсацию в течение коротких периодов времени.

В большинстве случаев для охлаждения среды используются водяные чиллеры или тепловые насосы. Интеграция водяного охладителя в систему отопления довольно трудоемка, и вам нужна специальная система автоматического управления. На практике это решение используется только в крупных коммерческих зданиях, таких как гостиницы или офисные здания. В жилом секторе панельные системы охлаждения всегда используются в сочетании с тепловыми насосами.

Скважинные теплообменники и подземные тепловые насосы пригодны для «пассивного» охлаждения. Охлажденная вода охлаждается в почве или грунтовых водах, и не требуется никакой дополнительной энергии, кроме мощности для рециркуляционного насоса. Другие тепловые насосы охлаждаются в «активном» режиме. Контур хладагента перевернут, и тепловой насос работает как холодильник.

В большинстве случаев использование теплового насоса значительно облегчает контроль температуры в помещении.

Если требуется охлаждение, приводы на нагревательном коллекторе открываются, и процесс охлаждения проходит неконтролируемым образом. Вы можете понизить температуру в помещении примерно до 7 ° C. При более низких температурах потребуется осушение воздуха в помещении.

Потолочные установки имеют наивысшую эффективность охлаждения, потому что конвекционная часть увеличивает излучение: теплый воздух в помещении поднимается к потолку и охлаждается там. Если панель охлаждения следует использовать для отопления, это не проблема. Благодаря относительно низкой производительности потолочные системы охлаждения имеют большие размеры. Поэтому для работы в режиме нагрева вам нужны только относительно низкие температуры воды.

Особенности монтажа и эксплуатации единой системы обогрева и охлаждения поверхностей

В целом, монтаж систем «тёплые стены» и «тёплый потолок» аналогичен монтажу системы «теплый пол». В «тело» ограждающих конструкций закладываются трубы, которые образуют греющий/охлаждающий контур. Т.к. трубы закладываются в стяжку или в слой штукатурки, для устройства системы следует использовать качественные материалы, обладающие долгим сроком службы. Это гарантирует надёжность работы системы.

Чтобы уменьшить расход штукатурки, в стенах используются трубы малого диаметра — 10 мм. Итого: 1 см штукатурки, чтобы закрыть ею трубы заподлицо + 1 см отделочного слоя поверх них = слой в 2 см. Кроме этого, есть готовые гипсоволоконные панели для стен и потолков, толщиной 15 мм, в которых уже заложены трубы. Такие панели монтируются на каркас, как листы гипсокартона.

Важный нюанс: регистры из труб, которые заложены в пол, на 30% эффективнее работают на обогрев и на 30% хуже на охлаждение. И, наоборот, потолок на 30% лучше работает на охлаждение и на 30% хуже на обогрев.

Это связано с тем, что у пола в режиме охлаждения и у потолка в режиме обогрева пропадает конвективная составляющая, которая как раз и составляет 30% в общем тепловом балансе. Холодный воздух опускается с потолка, а на его место приходит нагретый. А когда мы включаем систему на обогрев, то теплый воздух под потолком образует «тепловую подушку», которая никуда не уходит. 30%, которые идут на конвекцию, теряются, но остается 70% лучистого тепла, которое и работает.

Важный нюанс: чтобы сократить теплопотери и не отапливать через ограждающие конструкции улицу, наружные ограждающие конструкции следует хорошо утеплить. В хорошо утеплённом здании поверхностей потолка, стен, пола, в которые будет встроена единая система обогрева и охлаждения наверняка хватит для компенсации всех теплопотерь и теплопоступлений.

Следует отметить, что система единого обогрева и охлаждения поверхностей проектируется так, чтобы исключить возможность выпадения конденсата при её эксплуатации в режиме охлаждения. Но, на всякий случай, в систему автоматического регулирования включается контроллер точки росы. Он монтируется на металлических элементах — деталях системы, на которых в первую очередь начинает образовываться конденсат. В случае его появления, срабатывает контрольная система и прекращается циркуляция воды.

Аварийная система делается обязательно. Датчик прижимается к поверхности коллектора и, когда на нем образуется влага, изменяется электропроводность, и он даёт сигнал по проводам на перекрытие вентиля.

Во влажном климате в систему добавляются осушители воздуха. Они также автоматически включаются по датчику влаги. Добавим, что системы обогрева и охлаждения дополняются системой автоматического регулирования, которая управляет всеми процессами и автоматически переключает режимы.

Такая система с высокой точностью автоматически поддерживает заданные текущие параметры микроклимата в помещении, а также автоматически осуществляет переход с режима обогрева на режим охлаждения по окончании отопительного сезона.

Что такое холодный потолок

Сама идея холодных потолков не нова, однако она не получала широкого распространения из-за некоторых технических несовершенств. Например, для движения охлаждающей жидкости, применялись медные трубки. Минус такого подхода, заключался в ненадежности соединений и большом весе конструкции. Кроме того, металл склонен к окислению, поэтому внутренняя полость трубок быстро засорялась.

Сейчас, на смену металлу пришел пенопропилен. Он легкий, долговечный и обеспечивает надежность и герметичность соединений. Кроме того, обустройство системы снизилось по стоимости. Таким образом, холодный потолок стал более доступным для потребителей.

Мат из полипропилена для холодного потолка

Стоимость

Один из минусов этой системы – ее стоимость. Цена потолка, включающая материалы и установку, составляет около 200 евро за метр квадратный. В эту стоимость входят все компоненты, включая холодильную установку и защитный блок. Однако, она в любом случае получается не маленькой, например, для комнаты в 12 квадратов потребуется примерно 2-2,5 тысяч евро.

Впрочем, есть возможность сэкономить – если использовать вместо капиллярных матов обычные пенопропиленовые трубы, стоимость снизится на почти вдвое. С другой стороны, срок службы такой системы составляет около 50 лет. Поэтому денежные вложения становятся вполне оправданными.

Принцип работы

Сам принцип работы системы построен на использовании естественных процессов циркуляции воздуха и лучистого охлаждения. В целом схема устройства холодного потолка, выглядит таким образом:

• на потолочную поверхность монтируются маты, на которых установлены тонкие пенопропиленовые трубки;
• их диаметр 4 мм, а шаг установки 10-20 мм;
• по ним беспрерывно циркулирует охлаждающая жидкость;
• температура жидкости в трубках составляет 16-17 градусов.

Благодаря тому, что теплый воздух легче холодного, он постоянно поднимается вверх. Там он контактирует с холодной поверхностью и снижает свою температуру. Естественно, что после этого он опускается вниз, где охлаждает окружающую обстановку.

Принцип работы холодного потолка

Холодный потолок состоит из такого оборудования:

• холодильная установка – поддерживает температуры воды в трубках на заданном уровне;
• насос – обеспечивает беспрерывное движение воды по системе;
• система трубок – по ней движется охлаждающая жидкость;
• блок автоматики – осуществляет управление и контроль за системой охлаждения.

Принципиальная схема установки

Не зависимо от площади, охлаждаемый потолок устанавливается таким образом:

• охлаждающая система состоит из труб разного диаметра. Это необходимо для поддержания оптимального давления в системе;
• в качестве крепежных элементов, используются специальные клипсы, которыми крепятся все трубки. Это не дает им провиснуть;
• фактически, вся система представляет собой большой конструктор, а разнообразие фитингов, позволяет собрать любую необходимую конфигурацию. Главное требование при соединении элементов – обеспечить герметичность стыков;
• после сборки, необходимо проверить работоспособность конструкции. Для этого в холодный потолок запускается жидкость под давление в 2-3 раза выше рабочего. В этом состоянии, система находится в течении суток. Если герметичность подтверждается – можно переходить к отделочным работам;
• холодильная установка состоит из двух частей. Первая монтируется на улице и обеспечивает конвекцию воздуха. Вторая устанавливается в помещении и обеспечивает охлаждение жидкости.

Конечно, нельзя назвать эту систему простой – она гораздо сложнее обычных кондиционеров. Но, с другой стороны холодный потолок обладает высокой эффективностью.

Система холодного потолка довольно сложна для самостоятельной установки

Достоинства и недостатки системы ПЛЭН

Всем, кто хотел бы поставить в своем доме ПЛЭН, интересно узнать о достоинствах и недостатках системы.

Начнем с преимуществ ее установки:

• Экономичность. По сравнению с другими видами работающего от электричества отопления затраты на электроэнергию меньше в среднем на треть. Эксплуатационные расходы не требуются.
• Надежность и долговечность. Запаянные в пленку проводники могут служить неограниченно долго. Движущиеся и изнашивающиеся части в конструкции отсутствуют.
• Компактное размещение. Пленочные нагреватели могут быть установлены под любым покрытием. Они не занимают большого количества свободного пространства.
• Автоматизация системы. Это дает возможность регулировать температуру в отапливаемых помещениях и экономить электроэнергию.
• Универсальность. Поломка одного из фрагментов ПЛЭН не выводит из строя все греющее покрытие.
• Благоприятное влияние на микроклимат. При работе системы количество кислорода и влажность воздуха в помещении не изменяются. Тепло распределяется оптимальным для человека образом.

Кроме того, нужно знать, что ПЛЭН работает абсолютно бесшумно, без конвекционных потоков из воздуха и пыли. КПД системы достигает почти 100%, потери тепла отсутствуют. Срок службы оборудования исчисляется десятилетиями.

Большинство производителей дает гарантию на 25 лет, подчеркивая, что ресурс системы составляет как минимум 50 лет службы. В течение всего срока эксплуатации пленочные нагреватели не нуждаются в техническом обслуживании.

Одно из достоинств системы ПЛЭН – компактное размещение. Ее легко можно спрятать под практически любым типом напольного или потолочного покрытия

Есть у системы и недостатки. Прежде всего, для ее установки потребуются достаточные электромощности и полностью исправная электропроводка. Что не всегда возможно, особенно если речь идет о старых домах.

В таком случае, скорее всего, потребуется проложить новую проводку, а это дополнительные затраты. При падении напряжения в сети количество вырабатываемого пленочным нагревателем тепла снижается.

Правда, на температуре в помещении это никак не скажется, поскольку автоматически возрастет длительность работы оборудования. Но на счетах за электроэнергию скажется.

Иногда пленочные нагреватели закрепляют на потолке или стенах без какой-либо дополнительной отделки. Это неправильно. Фольга, на которой закреплены резистивные элементы, обладает высокой отражательной способностью.

Фольга с закрепленными на ней резистивными элементами блестит, что вызывает зрительный дискомфорт. Рекомендуется закрывать ее декоративным покрытием

Это вызывает зрительный дискомфорт, да и просто не эстетично. Поэтому желательно закрывать ПЛЭН какой-либо отделкой. При этом нужно знать, что поклеить обои, например, поверх пленочного нагревателя не получится.

Его так же нельзя покрасить или зашпаклевать. Лучше всего использовать любое декоративное покрытие, которое нужно будет установить над оборудованием.

Можно ли сделать холодный потолок своими руками

О возможности сделать холодной потолок своими руками можно говорить только в случае, если за дело берется человек, имеющий неплохой опыт в строительном ремесле, а также знаком с азами устройства холодного потолка.

В общем виде, монтаж холодного потолка на бетонное основание включает в себя следующие процедуры:

• Капиллярные маты крепятся к основанию из бетона.
• Потолок с матами штукатурится слоем до полутора см.
• Трубы капиллярных матов прячутся под подвесной или натяжной потолок.
• Проводится освещение. Трубы немного раздвигаются, и в получившемся проеме монтируют осветительный прибор.

Систему холодного потолка легко спрятать под натяжную или подвесную конструкцию

Если установку холодного потолка нужно произвести под кассетный потолок, то схема несколько преобразится:

1. Если Ваш потолок из кассет уже собран, то для начала разберите его.
2. Установите всю систему на голый потолок.
3. Поставьте кассеты на место.

Наиболее важно в установке и эксплуатации холодного потолка работа с защитным потолком. Если не следить за тем, как проходит работа системы охлаждения, то могут возникнуть трудности с температурой в помещении, с конденсатом и прочее

Регулярно делайте проверку датчиков, и тогда система охлаждения прослужит Вам долгие годы.
