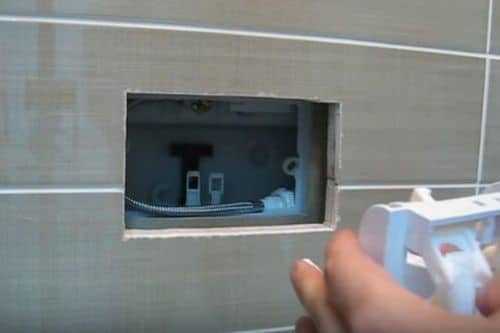

Устройство встроенного бачка
Инсталляцию применяют по отношению к навесным унитазам, но и напольные типы работают в такой системе. В стене ставят пластиковый резервуар, начиненный группой взаимосвязанных механизмов. Снаружи каркас отделывают разными материалами, часто используют съемные панели для быстрого доступа.
Принцип работы не отличается от бачков другого вида, но используют надежную и долговечную арматуру, т. к. доступ к внутренностям затруднен. Сам бак скрыт за декоративной перегородкой, но управляется кнопками, находящимися впереди стены.

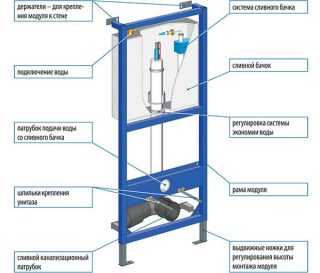

Конструкция встроенного бака:
- корпус для набора жидкости (3 – 6 л);
- подающая система для воды с регулировкой посредством поплавкового устройства;
- приводной механизм для всей системы;
- переливной механизм, предупреждающий слив через край корпуса;
- резиновая пробка-прокладка, защищающая от непредвиденного слива в унитаз.
В чем заключается поломка?
Не работает сливное устройство
39.71%
Подтекает вода на входе/выходе
57.35%
Нарушена целостность бака
2.94%
Проголосовало: 408
Вода спускается при нажатии на клавишу, внизу приподнимается клапан. После опустошения пробка под своим весом становится в прежнее положение, закрывает слив. Включается автоматическое устройство наполнения, вода поднимается, вместе с ней всплывает пластиковая колба, в которой герметично запаян воздух. После подъема уровня и максимально заданного всплывания поплавка прекращается приток жидкости.

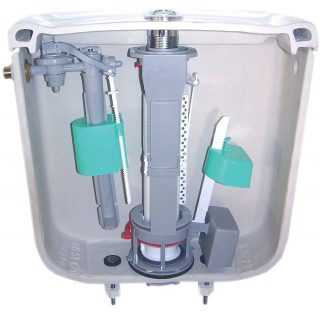

Детали сливной арматуры
Внутренности сливного бачка включают несколько обязательных элементов. Формат и функциональность деталей зависит от типа унитаза и способа монтажа бачка.
- Бачок смывной – резервуар, аккумулирующий воду. Предполагает безнапорную работу. Наполняется автоматически из водопроводной трубы, опорожняется вручную или автоматически.
- Наполнительная фурнитура – механизмы, обеспечивающие заполнение емкости определенным объемом жидкости. Включается, когда жидкость в емкости опускается до установленного минимума. Вместе с водой на дно бачка спускается поплавок. Он присоединен с помощью рычага к поплавковому клапану. При опускании поплавка рычаг изгибается и отрывает клапан от подающего отверстия. Вода из водопровода идет в резервуар и заполняет его. Когда бак наполняется водой до уровня максимум, поплавок всплывает вверх и клапан перекрывает подающее отверстие.
- Спускная арматура – механизм, обеспечивающий выпуск воды. Включает разные элементы. Так, при боковом спуске первичное давление оказывается на спускной рычаг. Он соединен с вертикальным клапаном – сливная колонка, клапан-«груша». Рычаг поднимает клапан и сливное отверстие освобождается. Вода уходит в унитаз. При вертикальном спуске со штокером, например, пользователь вручную поднимает сливную колонну, освобождая отверстие.
Возврат в первичное положение выполняется автоматически. Когда вода заполняет бачок, вертикальный клапан под ее весом опускается вниз и перекрывает слив.
Валера

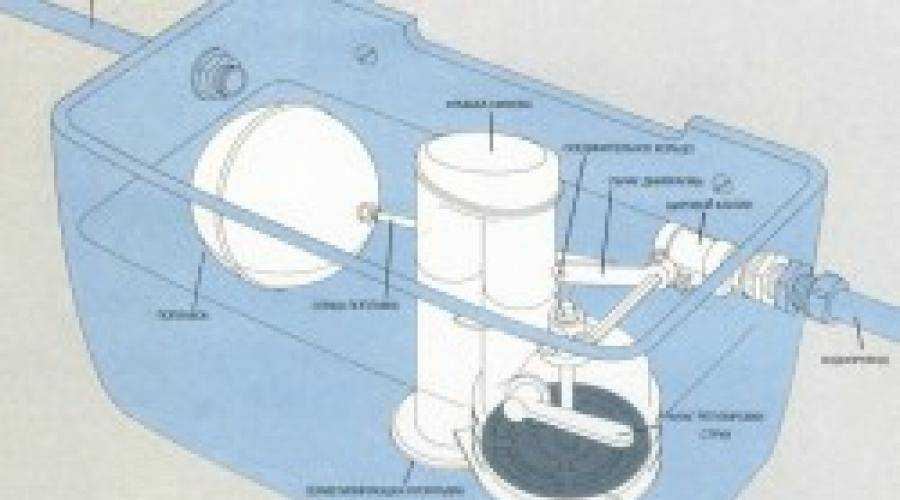

Устройство и принцип работы сливной арматуры
Любой вариант бачка включает несколько обязательных составляющих.
- Корпус – собственно резервуар, в котором расположена арматура и котором же накапливается жидкость для смыва. Корпус оборудуется съемной крышкой.
- Элемент управления – рычаг, цепочка, кнопка. Видимое устройство, нажатие на которое приводит унитаз в действие.
- Смывная арматура – группа элементов, которая обеспечивают выпуск воды для смыва.
- Наливная – группа, обеспечивающая наполнение емкости после спуска.
Как только кнопкой запускается смыв, резервуар опорожняется. Когда жидкость в бачке достигает уровня минимум, наливная арматура приходит в действие автоматически. При этом сливное отверстие закрывается, клапан открывается, а вода из водопроводного шланга наполняет резервуар. Когда жидкость достигает уровня максимум, наполнение прекращается.
Принципиальная схема работы арматуры одинакова для всех видов сливного бачка. Однако разные конструкции – с боковым выпуском, с нижней подводкой – имеют свои особенности.
Какой элемент управления в вашем унитазе?
Рычаг
21.01%
Одна кнопка
58.7%
Две кнопки
20.29%
Проголосовало: 138
С рычажным сливом
Рычажный механизм – самый старый и простой в обращении. Такие модели были распространены несколько десятилетий назад. Главный их недостаток – шумность при спуске и наборе воды, поэтому в квартирах они постепенно были вытеснены моделями с кнопкой.
Управляющим элементом здесь выступает рычаг. Видимая часть располагается сбоку бачка. К нему может прикрепляться цепочка. Нажимая на рычаг, поднимают сливной клапан – грушу, который в нормальном положении плотно перекрывает отверстие слива. Как только клапан отрывается от слива, устремившаяся в него жидкость не дает ему опускаться.
Наливная система включается, когда вода выходит из бачка. На поверхности жидкости в емкости плавает легкий пластиковый поплавок. Он скреплен рычагом с впускным клапаном, распложенным сбоку бачка. Чем ниже опускается поплавок, тем сильнее изгибается рычаг-коромысло. Когда поплавок оказывается на дне, усилие, передаваемое на рычаг, оказывается достаточным, чтобы открыть впускной клапан.
Выпускной клапан перекрывает воду из подсоединенного водопроводного шланга. Когда он открывается, вода заполняет бачок. Она начинает давить на сливной клапан, и он опускается на дно, плотно закрывая слив. По мере заполнения бачка водой поплавок поднимается и все меньше изгибает рычаг. Когда жидкость выходит на отметку максимум, рычаг не удерживает наливной клапан и тот перекрывает подачу воды.
С кнопкой
Выпуск воды осуществляют смывная арматура – клапан-груша или сливная колонка. В начальном положении она плотно перекрывает слив. Здесь размещается специальная прокладка – «седло». При нажатии на кнопку воздух проходит через клапан и отрывает сливную колонну от слива. Прилагать усилие здесь не нужно.
Когда вода выливается, поплавок, как и в предыдущей модели, опускается на дно, изгибая рычаг. Последний соединен с выпускным клапаном. При большом изгибе рычага наливной клапан открывается и выпускает воду из водопровода.
Однако в такой конструкции с клапаном в то же время соединен рычаг от сливной колонки и пластиковой диафрагмы. Последняя снабжается рычажком. Эта конструкция регулирует напор подаваемой струи, поэтому кнопочные сливные бачки работают практически без шума.
Сливная колонка опускается на дно, перекрывает слив и резервуар заполняется. Когда поплавок достигает уровня максимум, наливной клапан перекрывается.
С двумя кнопками
Устройства с двумя кнопками позволяет экономить расход воды. При спуске обычным порядком резервуар опорожняется полностью, а это от 6 до 9 л воды. Часто такого количество жидкости не требуется. Механизм с 2 кнопками позволяет уменьшить расход. Если нажать на меньшую часть кнопки, спускается только половина объема – от 4 до 6 л, а если на большую или на обе части – весь объем.
Конструкция аналогична устройству однокнопочному, но с некоторой разницей в строении сливной колонны. В ней расположены 2 полости – клапаны. При нажатии на меньшую часть кнопки открывается только один клапан. При этом сливная колонна открывает отверстие, но приподнимается на небольшую высоту. Если задействована большая кнопка, выпускное устройство всплывает на поверхность и бачок опорожняется полностью.
Способы очистки унитаза
Химический. Лучше сначала залить кипяток из чайника залить в унитаз.
- Но запрещается сразу заливать унитаз кипятком. Сперва наливают горячую воду, а лишь потом только кипяток.
- Ведь сантехника может не справиться и треснуть, если сразу налить крутой кипяток в чашу унитаза.
- Если горячая вода не помогает в борьбе с засором, то используют химические вещества.
В магазине много различных химических средств. Наиболее популярен среди населения «Крот».
Механический
Если кипяток и химические средства не помогли, то используют вантуз.
- Его кладут в чашу и быстрыми движениями создают давление.
- Еще используют сантехнический трос.
- Наконечник этого троса перемещается по канализационной трубе и захватывает или разрушает засор.
После того, как прочистили трубу, нужно промыть сам унитаз водой.
Кал у детей
Многие мамочки интересуются, какой должен быть кал у младенцев
На этот фактор стоит обращать особое внимание, так как в раннем возрасте желудочно-кишечные заболевания протекают особенно тяжело. При первых подозрениях обращаться к педиатру следует незамедлительно
В первые дни после рождения из организма выходит меконий (темного цвета). В течение первых трех дней начинает подмешиваться На 4-5-й день кал полностью заменяет меконий. При грудном кормлении кал золотисто-желтого цвета — признак присутствия билирубина, пастоподобный, гомогенный, имеет кислую реакцию. На 4-м месяце билирубин постепенно вытесняется стеркобилином.
Выбор нового сливного бачка
Среди всего разнообразия сантехнического оборудования, бачки для сброса воды по конструкции являются самыми сложными. На рынке представлены разнообразные модели, которые порой приводят в растерянность покупателя.
Приведем несколько рекомендаций по выбору этого непростого сантехнического изделия.
Моноблок
Это унитаз с установленным резервуаром внутри корпуса. Это простое решение при выборе, так как монтаж требует подсоединить лишь две трубы – для подачи воды и ее слива. Такая установка – достоинство таких систем. Однако при случившейся серьезной поломке в одном из модулей требуется поменять все монолитное изделие.
Навесной бачок
Самый востребованный вариант устройства, позволяющий комбинировать всевозможные сливные бачки и унитазы.
Он предполагает три вида расположения емкостей:
- Высокое. Унитаз и бак для смыва соединены длинной трубой, и такое расположение обеспечивает сильный напор воды в трубе. Сейчас эти системы изживают себя ввиду малопривлекательного вида, несовершенной фурнитуры и значительного шума при спуске жидкости.
- Низкое. Сливная емкость крепится к стене и соединяется с унитазом короткой трубой.
- Компакт-бачок. Хотя внешне он похож на моноблочную модель, но это две разные части, собранные в одну конструкцию.
Арматура
Внешне похожие эти сантехнические приборы имеют кардинально отличающееся конструкции внутри бачков. Они имеют отличие по устройствам смыва и поступления воды в бачок.
Механизм бачка для слива воды также состоит из разных модулей:
- Рычажный. Такой способ слива воды применяется в отдельно установленных накопительных емкостях (при верхнем и нижнем расположении).
- Штоковый. При такой схеме подъем спускного клапана и слив воды происходит за счет поднятия штока за выходящую наружу кнопку.
- Кнопочный. Жидкость вытекает от кнопки слива, утопленной в крышке бачка. После нажатия на нее через сопрягаемую систему рычагов происходит подъем клапана и вода выходит в унитаз.
- Двухкнопочный. Современные модели бачков, позволяющие выбирать между полным и половинным спуском воды. Такие емкости значительно снижают расход воды.
Существуют также пневматические системы бачков унитаза, но они не нашли широкого применения из-за сложной фурнитуры.
Подача и перелив воды
Сливные бачки подразделяются по способу подачи воды и предохранению от перелива.
В зависимости от расположения подающей трубы они бывают:
- С боковой подводкой. Классическое подсоединение – имеющее возможность правого или левого подключения. Недостатком является шумовой эффект при наборе воды и расположение труб на виду.
- С нижней подачей. Характеризуется бесшумной работой и скрытностью подводящей магистрали.
В системе подачи и предохранения емкости от перелива основную роль играет поплавок, который выделяется по своему действию и конструктивному исполнению.
Материал корпусов
Бачки также различаются по материалу корпуса:
- Чугунные. Такие емкости отдельно установлены на стене и соединяются с унитазом длинной трубой.
- Эмалированные. Бачки низкого расположения. Ввиду нарушения целостности покрытия и коррозии не нашли широкого применения.
- Пластиковые. Бюджетный вариант. Основные недостатки: теряется облицовка из-за загрязнений, налета и царапин; небольшая стойкость к биологическому воздействию.
- Фаянсовые. Самые востребованные и практичные изделия из этого ряда. Легко моются, с большим сроком эксплуатации и имеющие прекрасный внешний вид.
Количество сливных изделий и разнообразие внутренней фурнитуры впечатляет. Кроме этих разновидностей существуют резервуары, выполненные в эксклюзивном варианте по заказу: из бронзы и с программным управлением, работающие от пульта. Но поменять такие приборы могут люди с довольно высокими доходами.
Как предотвратить появление пробок?
Чтобы сократить риск образования засоров и пробок в каналах унитаза необходимо периодически проводить профилактические мероприятия, состоящие в следующих действиях:
- Не допускать попадания в унитаз любых предметов, которые могут задержаться на одном из участков канализации и перекрыть трубу полностью или же стать сборником отходов, в результате чего и образуется плотная пробка.
- Периодически проводить чистку унитаза одним из химических составов или же средствами, которые присутствуют в каждом доме — это лимонная кислота, сода, уксус и т.п. Причем применять эти составы необходимо даже в тех случаях, когда унитаз функционирует нормально.
- Ежедневная обработка чаши моющими растворами или горячей водой также будет способствовать его беспроблемной длительной эксплуатации.
Очистку керамической сантехники, выполненной в цвете, необходимо производить очень аккуратно, специализированными средствами.
Для ухода за унитазами, имеющими цветное эмалевое покрытие, лучше использовать специализированные химические средства, изготовленные в промышленных условиях. На упаковке таких составов производители обычно конкретизируют предназначение — «для очистки цветной сантехники», предоставляя инструкцию по использованию растворов, гелей или гранул.
При применении народных способов чистки неизвестно, как поведет себя покрытие и краска, с помощью которой ему был предан определенный оттенок. Эмаль может потрескаться или же на ней образуются светлые или темные пятна, в результате чего унитаз будет испорчен.
* * * * * * * *
В заключение стоит напомнить и о средствах обеспечения индивидуальной безопасности, которые необходимо применить, начиная процесс очистки любых сантехнических аксессуаров. Практически все средства, используемые для этих целей, обладают агрессивными свойствами и легко могут нанести вред кожным покровам.
При применении любых химических или народных средств рекомендуется защитить руки резиновыми перчатками.
Поэтому при профилактических работах и необходимо надеть на руки высокие резиновые перчатки. А если мероприятия проводятся с целью удаления пробок, то неплохо будет защитить и глаза, надев хотя бы обычные очки. Это связано с тем, что для удаления засоров применяются концентрированные составы, а при прочистке не исключается разброс брызг вверх и по сторонам.

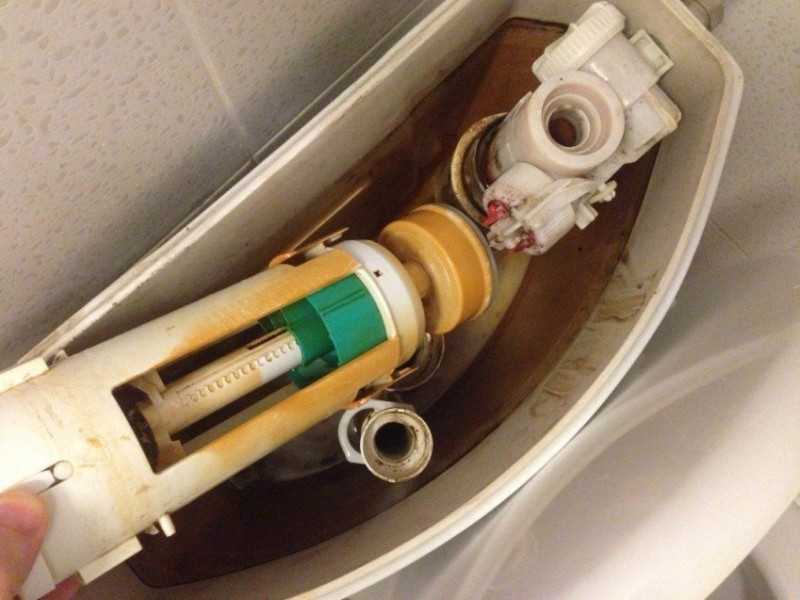

Замена внутренностей бачка
Замена сливного механизма в бачке унитаза, спускной арматуры требует частичного или полного демонтажа. Даже при капитальной чистке резервуара и его внутренностей рекомендуется полностью разобрать конструкцию и очищать все детали отдельно друг от друга.
Для работы потребуется:
- 1 или 2 разводных ключа;
- гаечный ключ;
- комплектующие для замены;
- рулетка или линейка.
Если для ремонта нужны ФУМ-лента, прокладки, клей, их нужно подготовить заранее.
Демонтаж
Разборка конструкции выполняется по инструкции. Последовательность действий сходная, но демонтаж некоторых деталей может быть разным. Это зависит от устройства резервуара.
- Перекрывают подводку воды – для этого закручивают централизованный подающий вентиль.
- Отсоединяют от сливной емкости гибкий шланг, подающий воду.
- Полностью сливают воду, нажав на спусковой механизм.
- Откручивают головку сливной кнопки. Боковая тоже отвинчивается, так как она частично удерживает крышку емкости.
- Вычерпывают оставшуюся в резервуаре жидкость. Остатки удаляют губкой.
- Откручивают гайки на шпильках или болтах, которыми бачок укрепляется на унитазе. Перемещают снятый резервуар на подготовленную площадку.
Валера
В старых моделях понадобятся и другие манипуляции. Если емкость оборудуется переливной трубкой, ее перед снятием бачка нужно открутить. В моделях с рычажно-клапанным механизмом перед демонтажем нужно отвернуть болты, которые удерживают коромысло.
При разборке внутренностей бачка определенного алгоритма не придерживаются. Если демонтаж производится ради ремонта определенного механизма, его и разбирают. Если для капитальной очистки, арматуру извлекают по принципу: чем проще, тем быстрее.
- Вынимают сифон или сливную колонку. От спуска она уже отсоединена, так что нужно лишь ослабить гайку на основании на выходе из бачка и вынуть колонну. Если она подлежит ремонту, ее разбирают на более мелкие детали.
- Откручивают поплавковый клапан. Отсоединяют рычаг спуска от поплавкового клапана и вертикального – от тяги.
- Вытаскивают поплавок, рычаги и клапан.
Резиновые приладки осматривают и заменяют при надобности на этапе снятия бачка.
Установка
Арматура для сливного бачка унитаза с нижним подключением и отверстием в крышке бачка 40 мм, кнопочный одноуровневый клапан выпуска, подключение: пластиковый штуцер G1/2 НР, хромированная клавиша смыва.
Алгоритм монтажа устройства после ремонта тоже зависит от типа конструкции. Чаще всего это полочный низкорасполагаемый вариант.
- Сборку начинают с подключения муфты водопровода к бачку. На муфту накручивают поплавковый клапан.
- Устанавливают и завинчивают трубку перелива.
- Вставляют на слив седло и спускной вертикальный клапан.
- Рычаг от спуска воды насаживают на тягу, соединяющую колонну и спуск.
- Монтируют поплавковый клапан и регулируют скрутку. Угол наклона рычага регламентирует уровень максимума воды в резервуаре. Чем меньше угол наклона, тем выше допустимый объем.
- Устанавливают резервуар на унитаз, ставят перелив в седло. Регулируют его и фиксируют прокладкой.
- Бачок закрепляют на полочке унитаза шпильками или болтами.
При сборке бачка нужно следить за тем, чтобы сливная колонна или клапан был установлен строго вертикально и хорошо заходил в седло.
Способ No1. Фиксация на дюбели
Применение дюбелей и болтов – достаточно популярный способ фиксации унитаза. Метод несложный и практичный, но не лишен недостатков. В первую очередь, плитку придется сверлить
Делать это нужно аккуратно и осторожно, ведь напольное покрытие может испортить малейшая ошибка. Кроме того, использование дюбелей рассчитано больше на легкие изделия, а потому для фиксации тяжелой модели лучше воспользоваться клеевым методом
Как фиксировать унитаз с помощью дюбелей
Для фиксации на дюбели следует подготовить все необходимое:
- рулетку;
- нашатырный спирт;
- карандаш или маркер, чтобы выполнять разметку;
- салфетку или тряпку (желательно – из микрофибры);
- электродрель;
- сверло к ней (исключительно по бетону).
Крепеж для унитаза
Реже может потребоваться небольшой кусок линолеума, герметик с клеевым пистолетом. Что же, все необходимое под рукой, потому можем приступать непосредственно к рабочему процессу.
Шаг 1. Сначала унитаз примеряется, предварительно устанавливается туда, где будет стоять. Оценивается удобство его использования, возможность подключения к водопроводной и канализационной системам. Можно также пошатать чашу – это поможет определить ровность пола под унитазом.
Предварительная установка унитаза
Шаг 2. Далее место установки прибора определяется более точно, для чего потребуется рулетка. Отмечаются отверстия под будущие крепежи.
Размечаются будущие отверстия в полу
Шаг 3. Изделие снимается, по намеченных точках делают уже большие отметки-крестики.
Ставятся отметки-крестики
Шаг 4. Электродрелью в плитке сверлятся отверстия
Важно работать предельно аккуратно, дабы не повредить плитку, а также чтобы инструмент работал на малых оборотах
Плитка сверлится на низких оборотахФото процесса сверленияСверло нужно время от времени смачивать в холодной воде
Шаг 5. Далее отверстия сверлятся уже в бетоне. Обороты электродрели должны быть более высокими или, как вариант, вместо нее можно использовать перфоратор (он для этого лучше подходит).
Сверлится бетонГрязи и пыли после сверления будет предостаточно
Шаг 6. Кафель очищается от грязи и пыли (а после сверления этого «добра» будет достаточно). Затем поверхность обезжиривается нашатырным спиртом.
Очищенная плитка
Шаг 7. Теперь требуется в отверстия, которые были проделаны ранее, вставить дюбели.
В отверстия вставляются дюбели
Шаг 8. Болты проверяются на предмет того, нормально ли они входят в дюбели. Можно заменить крепежи на другие, если идущие в комплекте имеют сомнительное качество.
Болты из комплекта должны нормально входить
Шаг 9. Унитаз устанавливается. Отверстия в кафеле должны совпадать с аналогичными в опоре.
Шаг 10. В случае если нет никаких проблем, болты вставляются в дюбели, при этом о шайбах – из резины или пластика – забывать не стоит
Болты затягиваются, но осторожно, иначе будет риск повредить чашу. После этого шляпки скрываются специальными накладками из пластика
Все, унитаз успешно закреплен к полу на дюбели!
В конце болты остается только затянуть
Что произошло
Чаще всего встречается следующий сценарий – унитаз работал хорошо и в его функционировании не замечались проблемы. Однако, внезапно смыв стал становиться все хуже и хуже.
Предлагаем вам ознакомиться ниже с наиболее частыми проблемами, которые могут возникнуть во время эксплуатации устройства. Будем рассматривать не только причины, но и способы их решения на месте предметами, которые есть в доме у каждого.
В унитазе засорился слив с бачка
Причина |
|
Решение |
|
Не удается набрать полный объем сливного бачка
Это также сильно влияет на нормальный слив, так как напор будет недостаточным.
Причины почему унитаз плохо смывает:
- Плохая регулировка поплавкового клапана, который слишком рано перекрывает воду.
- В бачке вода не успевает набираться, а идет напроток.
- Не отрегулирован поплавок. К примеру, в бачках старой конструкции можно подогнуть латунный рычаг, в новых его уровень выставляется с помощью одного или двух пластиковых винтов (защелок).

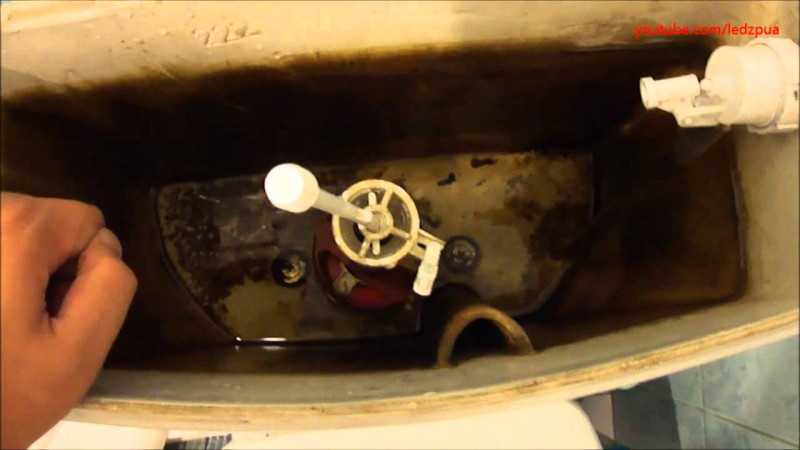

Будем решать проблему, когда вода просто не задерживается в накопительной емкости.
Итак, если:
- Засорилось седло груши — просто очистите его.
- Груша растрескалась или потеряла эластичность — замените, ее цена низкая.
- Разрушились стальные или пластиковые болты внутри бака и вода поступает внутрь полочки в отверстия – замените болты или полностью комплект арматуры.
Вода в бачок не поступает
Естественно, что и в данном случае о смыве также говорить не приходится.
Возможные причины, почему не смывается вода в унитазе и их решения:
- Забилось сопло поплавкового клапана окалиной из водопроводных труб или песчинками.
Ниже предлагается инструкция решения проблемы:
- перекройте поступление воду в бак;
- вытащите шпильку, фиксирующую рычаг поплавка в клапане;
- вытащите из клапана рычаг с поплавком;
- прочистите сопло проволокой или с помощью вязальной спицы;
- откройте и тут же закройте кран на сливную емкость, чтобы вода смыла остатки от песка и шлака;
- соберите клапан сливного бачка унитаза в обратном порядке.
- Забилась шлаком или заросла отложениями подводка к баку, что возможно при использовании, в первую очередь, стальных труб.
Решение будет таким:
- перекройте воду в квартиру;
- открутите гибкую подводку к баку;
- демонтируйте кран, отсекающий воду на емкость;
- сделайте инструмент для прочистки трубопровода. Лучше всего подходит стальная струна.Изготовьте одном конце крючок размерами со спичечную головку, на другом – согните струну как коловорот;
- начните подавать струну в трубу, одновременно вращая ее рукояткой. Цель – разрушить засор, возникший в ней;
- после того, как струна пройдет предполагаемое место засора, ее не вытаскивайте. Установите е под кран ведро и на чуть приоткройте воду.Если она пошла и тут же остановилась, продолжайте вращать струну, вытаскивая через место засорения. Вода должна пойти нормально.
