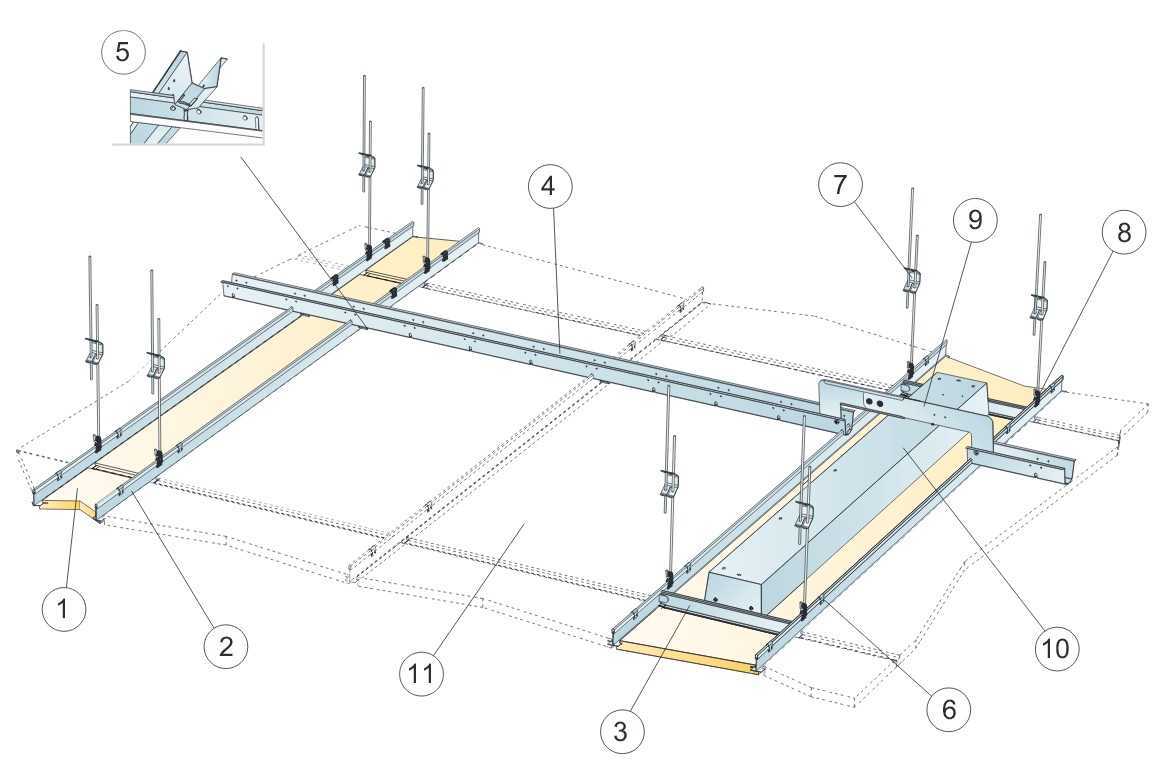

Каркас для подвесного потолка: устройство

Подвесной потолок с двухуровневым каркасом — этапы монтажа

1. По сделанной разметке устанавливаются анкерные подвесы. Для этого, в потолке сверлится отверстие и в него вместе с подвесом забивается анкерный дюбель. При большом опускании потолка анкерный подвес можно заменить наниус-подвесом. Он расчитае на большую нагрузку.

Наниус-подвес — nanius-podves

2. К подвесам крепятся основные профили ПП60/27. Предварительно профили нарезаются по размерам комнаты. Если комната длиннее или шире длины профиля (3 метра), профили надставляются другими профилями, а между собой они соединяются специальным соединителем для профилей.

3. К основным профилям с помощью двухуровневых соединителей крепятся несущие профили, тоже ПП60/27. Расстояние от стен до несущих профилей должно быть не более 100 мм.

4. Каркас готов, переходим к креплению листов гипсокартона конструкции.

Этапы монтажа — potolok-iz-gipsokartona-na-podvesach-11

Для усиления конструкции можно ее дополнить направляющим профилем ПН27/28, по периметру комнаты (фото ниже).

Преимущества натяжной конструкции с несколькими уровнями

Многоуровневые натяжные потолки представляют собой цельнопрофильный каркас из алюминия, на который закреплена ПВХ-пленка или другой материал. Благодаря широкому выбору комплектующих для монтажа, возможна разработка разнообразных по структуре и очертаниям конструкций, в том числе и многоуровневых.

Данная конфигурация позволяет скрыть дефекты и несовершенства основного потолка, спрятать электропроводку или трубопровод. При помощи нескольких уровней комната разделяется визуально на зоны разного назначения. Изготовление уровней в потолке считается выгодным дизайнерским решением и методом финансовой экономии на переносе или изменении коммуникационных систем.

Функциональные плюсы конструкции:

Эффективность.

Это удобное решение, совместимое с современными технологиями, подсветкой из светодиодных ламп. Дополнительная экономия на освещении.

Легкий монтаж.

Простота создания таких потолков позволяет обойтись собственными силами во время ремонта в доме. Натяжная система при этом еще и оставляет минимум сора после установки.

Простота ухода.

Чтобы поддерживать систему в чистоте и порядке, не понадобится дополнительных затрат. Хватит влажной уборки, чтобы внешний вид потолков оставался неименным.

Цветовое многообразие.

Цветной потолок

Магазины пестрят богатым выбором расцветок и фактуры пленок для сооружения такой конструкции.

Хорошие эксплуатационные свойства.

Двухуровневый потолок. Пошаговая инструкция

После того, как выполнен подвод освещения и смонтирована конструкция из профилей, можно выполнять монтаж гипсокартона.

Сооружение двухуровневого потолка выполняется по следующей технологии:

• Вырезаются листы гипсокартона.
• Детали прикручиваются саморезами к каркасу.
• Вырезаются отверстия для освещения.
• Выводятся провода.
• Выполняется отделка шпаклевкой.

Листы гипсокартона могут вырезаться двумя способами. В первом случае детали повторяют габариты второго уровня потолка. Поэтому прикрученная горизонтальная часть должна точно стыковаться с уже установленной торцевой частью потолка.

Во втором случае вырезанная деталь немного больше габаритов второго уровня. Горизонтальная часть должна немного выступать за пределы торцевой части. Таким образом, получается полочка, на которую затем устанавливаются светильники.

О том, как правильно подвести и подключить осветительные приборы можно ознакомиться в этом видео. Представлена пошаговая инструкция всех этапов работы.

Особенности конструкций и достоинства

Выбрав двухуровневую конструкцию для обустройства потолка в своей комнате, будьте готовы понести дополнительные финансовые затраты.

Поэтому заранее определитесь, какой способ монтажа и дизайн потолков будут для вас предпочтительными:

Верхним уровнем может служить ранее обустроенная плоскость потолка. Гипсокартон будет крепиться только на отельных участках, что позволяет визуально зонировать комнату. Можно крепить короба и по периметру, но главным условием будет ровная и гладкая поверхность верхнего уровня.

Гипсокартон ставится на один ярус, а на второй – натяжная система. Это может быть реализовано в том случае, если финишная отделка поверхности чрезмерно затратная.

Выбор варианта монтажа остается за владельцем квартиры. Необходимо учитывать состояние ремонта, планировку помещения, собственные финансовые возможности.

Среди достоинств двухуровневых технологий выделяют:

• сокрытие дефектов черновой отделки;
• возможность прикрыть коммуникации;
• зонирование помещения;
• визуальное управление пространством в помещении;
• создание оригинального дизайна с использованием различных способов подсветки.

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.

Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка — схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.

Немного о конструкции

При монтаже гипсокартонного потолка используют специальную систему профилей и подвесов, крепящуюся на основании. Далее на каркас устанавливается материал, который в дальнейшем послужит новыми потолком. Как правило, мастера используют для этого гипсокартон, который также широко применяется для выравнивания стен.

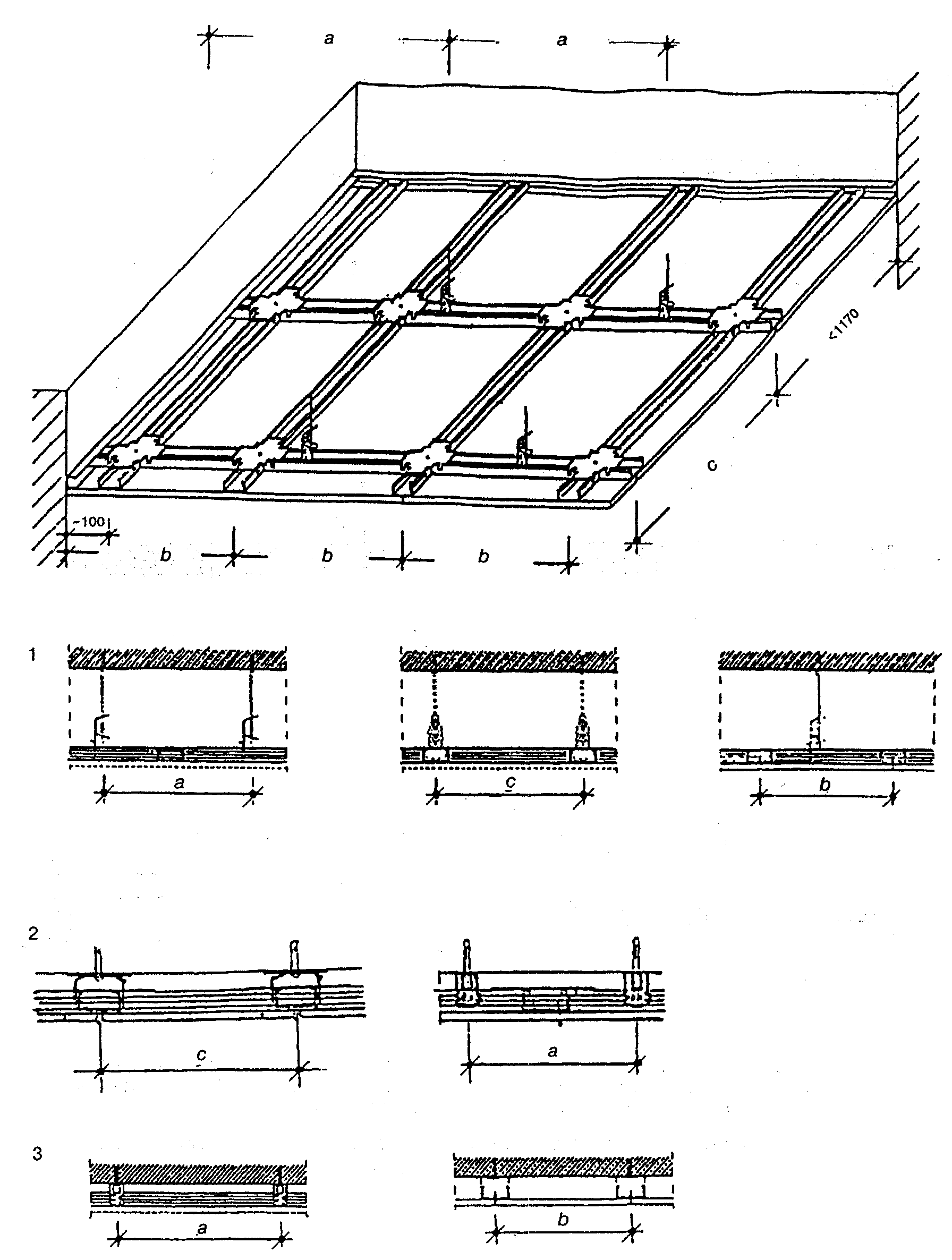

Схема подвесного потолка из гипсокартона

Ознакомимся с преимуществами и недостатками потолка из гипсокартона.

• сокрытие всех недостатков основания (трещин, щелей, пятен);
• возможность замаскировать электрическую проводку и коммуникации;
• эстетичный внешний вид (комната с таким потолком меняется до неузнаваемости);
• простота в уходе;
• возможность воплощения в жизнь разных дизайнерских идей, в том числе – монтаж сложных конструкций;
• разнообразие вариантов финишной отделки;
• удобство монтажа подсветки;
• отменные тепло- и звукоизоляционные характеристики.

• за счет подвесной конструкции уменьшается высота помещения не меньше чем на 7-8 см;
• гипсокартон имеет низкую влагостойкость, его не рекомендуют к использованию в помещениях с высоким уровнем влажности (таких как баня, сауна, бассейн и проч.), хотя существует влагостойкий гипсокартон – ГКЛВ;
• монтаж требует немало времени, хотя все зависит от конкретной конструкции;
• отделка обходится достаточно дорого.

Основные принципы подготовки и монтажа

Прежде чем у вас появится опыт, мы настоятельно рекомендуем следовать нашей инструкции. Любые аспекты работ, которые вам покажутся лишними, необходимо выполнять просто потому, что они указаны в данной статье – положитесь на наш опыт.

Особо притягательным моментом при сборе потолка из гипсокартона, является отсутствие этапа по подготовке основания. Но для предотвращения возможных эксцессов, мы рекомендуем обработать поверхность потолка антигрибковым составом, или просто прокупоросить.

Выполнять работы, имея чёткое и наглядно представление, что и где будет находиться, гораздо легче. Поэтому запаситесь терпением, и нарисуйте схему расположения. Сначала на бумаге, с подсчётом наиболее оптимальной ориентации ГКЛ, для уменьшения отходов. Затем перенесите эту схему на указанном этапе, изобразите эту схему на потолке. Требуется только нарисовать все линии, вдоль которых будут проходить профиля, места крепления подвесов и расположение соединительных элементов.

Как в ванной комнате сделать красивый потолок из гипсокартона

Что бы ваша работа выглядела красиво и обнадеживала в плане прочности и устойчивости, необходимо вести монтаж потолков строго в соответствии с технологией. Самая первая задача, с которой необходимо справиться – это подготовить ванную комнату для последующего монтажа. Технология выдвигает следующие требования:

• используется только влагостойкий материал (при покупке смотрите на маркировку ГКЛВ);
• при сочетании гипсокартонных потолочных поверхностей со стенами, покрытыми керамической плиткой, отелочный материал укладывается в два слоя;
• купленный отделочный материал необходимо дополнительно обработать средством (антисептики), защищающим поверхность гипсокартона от влаги и грибка;
• сборка и монтаж подвесной системы осуществляется только на металлический каркас;
• при сооружении многоуровневых потолков, для последующего крепления элементов интерьера и мебели, каркас требует усиления;
• финишная обработка заключается в обязательной грунтовке, шпаклевке и затирке.

Порядок работ —  монтаж каркаса

Для того, что бы правильно сделать красивый и ровный потолок, необходимо провести точную разметку. Отмерив от перекрытия необходимое расстояние, ориентировочно 15- 20 см, в одном из углов делаем контрольную метку. Это будет исходная точка, на уровне которой отбивается линия по всему периметру помещения. Контрольная линия будет ориентиром для последующего монтажа металлических профилей.

Для небольших помещений каркас потолка можно делать без поперечных профилей. В помещениях площадью 8 и более кв. метров для прочного каркаса потребуется установка поперечных металлических профилей на расстоянии 50-60 см. друг от друга.

Направляющий профиль крепиться к стене дюбелями с шагом 40-50 см. на уровне контрольной линии. Далее на потолке крепятся подвесы, которые станут опорой для продольных профилей. На установленные подвесы крепятся все металлические детали. На готовый каркас укладывается вся дополнительная оснастка: утеплитель, электропроводка и каналы вентиляции.

Обшивка каркаса листами гипсокартона

Прочность каркаса проверяется на вибрацию и горизонтальность. Малейший перепад высот приведет к перекосу листов в месте крепления. Листы материала крепятся к профилям с помощью саморезов через каждые 20-25 см. Отдельные фрагменты укладываются на расстоянии 3-5 мм друг от друга. Стыки в дальнейшем будут заклеены монтажной лентой и замаханы шпаклевкой.

Зазоры необходимы для того, что бы избежать механического напряжения между отдельными кусками материала. Подобные зазоры остаются так же и в местах соприкосновения гипсокартона со стенами.  Старайтесь избегать крестообразных стыков. Все саморезы докручивайте до конца, стараясь скрыть шляпки заподлицо.

Финишная отделка

Когда уже гипсокартон висит на подвесной конструкции, остается сделать последние штрихи. Грунтовка добавит всей поверхности необходимой прочности. Последующая оклейка швов и заделка стыков шпаклевкой являются последним этапом. Качество последующей покраски будет напрямую зависеть от того, как зашпаклеван гипсокартон и насколько новая поверхность отвечает необходимым критериям.

В дальнейшем готовую подвесную систему можно окрасить акриловой краской или оклеить обоями.

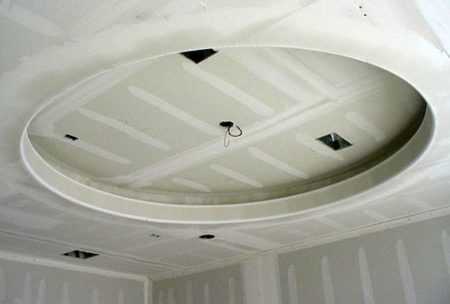

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.

Технология подвесных потолков: с чего начать

Перед тем как начать монтаж необходимо провести разметку. Она нужна для того, чтобы определить точное месторасположение подвесов и несущих профилей. После этого закрепляются и выравниваются все элементы каркаса, на который и устанавливают листы гипсокартона. Закрепляют их с помощью саморезов по металлу. Готовую поверхность дополнительно обрабатывают грунтовкой и шпатлевкой. Это обеспечивает получение идеально гладкого потолка.

Если вы еще не продумали, как будет выглядеть комната, то покупать материалы рано. В первую очередь следует рассчитать все детали планировки помещения. Желательно ваши мысли и планы нанести на чертеж. Он должен включать наличие выступов и преград на потолке, каналы укладки электропроводки, тип и количество осветительных приборов.

В строительный набор должны входить направляющие для подвесного потолка, а также плинтуса, с помощью которых вы сможете закрыть щели между стенами и гипсокартоном. Перед выбором таких декоративных элементов необходимо ознакомиться с составом плит и особенностями их крепления.

Двухуровневый подвесной потолок своими руками может создаваться из различных элементов:

• гипсокартона;
• металла;
• пластика;
• минерального волокна.

Монтаж подвесного потолка

Для того чтобы сделать самому двухуровневые потолки из гипсокартона, нужно ознакомиться с основными требованиями, предъявляемыми к этим конструкциям.

1. Минимальное расстояние от базовой поверхности до верхнего уровня подвесного потолка должно быть не менее 5 см. Если предусмотрена установка точечных светильников – не менее 8 см или на длину цоколя. Если запланирован монтаж коммуникаций (например, вентиляционной системы), дистанцию увеличивают до 10-20 см. При этом может потребоваться наращивание подвесов.
2. Все фигурные элементы и выступы каждого уровня должны находиться в одной плоскости. Правильность монтажа проверяют с помощью нивелира или натянутых между противоположными стенами ниток.
3. Схема двухуровневого потолка из гипсокартона должна быть максимально подробной, с указанием всех размеров и расстояний.

Разметка потолка

Разметку стен и потолка проще всего выполнить с применением лазерного уровня. Но не у каждого хозяина он в наличии. В этом случае можно следовать предложенной инструкции.

1. С помощью рулетки измеряют высоту всех углов помещения. Находят тот, который ниже других.
2. Отмеряют от него вниз то расстояние, на которое решено опустить верхний ярус подвесной конструкции.
3. С помощью водяного и/или пузырькового уровня проводят горизонтальные линии вдоль стен по периметру помещения.
4. На потолке проводят прямые параллельные линии с шагом 40 см. Вдоль них будет установлен ПП 60/27.
5. На каждой линии на потолке отмечают точки крепления подвесов с шагом 40-60 см. При выборе расстояния учитывают вес и размеры двухуровневого потолка из гипсокартона.

Внимание! Каждый подвес крепят к черновому потолку с помощью двух дюбель-гвоздей. При обнаружении пустот в бетонной плите вбивают анкер клин

Монтаж каркаса

Каркас двухуровневого потолка из гипсокартона собирают поэтапно.

1. Высверливают в черновом потолке отверстия под дюбели, крепят подвесы. Отгибают перфорированные полочки каждого так, чтобы получилась буква «П».
2. Вдоль линий на стенах помещения крепят направляющие ПН 28/27.
3. Заводят между полочками подвесов металлопрофиль ПП 60/27 и фиксируют его саморезами. При необходимости наращивают эти несущие планки с помощью соединителей. Торцы профилей должны быть заведены в направляющие так, чтобы оставался зазор не менее 3 мм. Это предотвратит деформацию конструкции при ее увлажнении и высыхании.
4. В соответствии со схемой подвесного потолка отрезают ножницами по металлу поперечные планки и крепят их к несущим с помощью «крабов».

Важно! Для формирования изогнутых линий каркаса, полочки металлопрофиля надрезают через каждые 3-4 см и изгибают в соответствии с рисунком. Аналогичным способом монтируют второй, нижний ярус конструкции. Следующий этап работ – монтаж электропроводки и закладных

Следующий этап работ – монтаж электропроводки и закладных

Аналогичным способом монтируют второй, нижний ярус конструкции. Следующий этап работ – монтаж электропроводки и закладных.

Обшивка каркаса

Для того чтобы правильно сделать двухуровневые подвесные потолки из гипсокартона своими руками, нужно знать технику крепления ГКЛ к металлопрофилю.

1. Нарезают листы гипсокартона так, чтобы каждое полотно соответствовало размерам положенной для него ячейки каркаса. По краям срезов снимают фаску.
2. Первая точка крепления листа к металлопрофилю должна находиться не дольше 2-х см от края полотна.
3. Саморезы вкручивают с шагом 10-15 см.
4. Шляпки должны быть утоплены в гипсокартон.
5. Правильная последовательность монтажа ГКЛ: сначала обшивают углы, затем периметр, на завершающем этапе – серединную часть подвесной конструкции.
6. Между листами ГКЛ должен оставаться зазор шириной 2-3 мм.
7. Одновременно с обшивкой выполняют установку приборов освещения.

Подготовка гипсокартона к отделочным работам

Смонтированный потолок обеспыливают и покрывают на 1-2 слоя грунтовкой. Дожидаются ее высыхания и приступают к шпатлеванию. Для этой цели чаще всего используют «Фюгенфюллер» от «Кнауф».

Важно! Все стыки полотен ГКЛ должны быть закрыты серпянкой. Но ее нельзя наклеивать непосредственно на гипсокартон

Сначала на него наносят тонкий слой шпатлевки и утапливают в нем сетку

Сначала на него наносят тонкий слой шпатлевки и утапливают в нем сетку.

Как сделать многоуровневый потолок из гипсокартона, стало понятным. Теперь нужно выяснить, как и чем его можно облицевать. ГКЛ можно окрашивать водоэмульсионной краской, оклеивать обоями, наносить декоративную штукатурку. После завершения работ будет приобретен солидный опыт.

Финишная отделка двухуровневого гипсокартонного потолка

Окончательным этапом работы с потолком является шпаклевание. Оно начинается с сокрытия крепежей на гипсокартоне и выведения ровной поверхности. Потом следует при помощи тонкого слоя шпаклевки прикрепить армированную ленту на границу 2-х листов. Это сделает конструкцию более практичной.

После высыхания шпаклевки с армированной лентой, это следует зачистить от неровностей. Шпаклевкой «Финиш» пройти весь потолок и дать высохнуть. Под очень ярким светом просмотреть всю поверхность на выявление недостатков, при нахождении еще раз пройтись в этих местах шпаклевкой для ровности поверхности.После очередного высыхания затереть мелкой наждачной бумагой весь потолок и прогрунтовать. После этого шага можно наносить краску на гипсокартон или клеить обои. Если хозяин не уверен в своих силах, то это также поправимо, вызывается бригада мастеров или 1 мастер. Стоимость услуги 220 рублей за кв. метр. За такую сумму мастер и швы заделает.

Поэтапное выполнение монтажа потолка из гипсокартона

На этапе разметки подробно останавливаться не будем, главное в этом деле – точно расположить линии, вдоль которых будут крепиться стенные профиля основного уровня. Все остальное «пляшет» уже от этой разметки. Для подобной работы оптимальный инструмент – лазерный уровень.

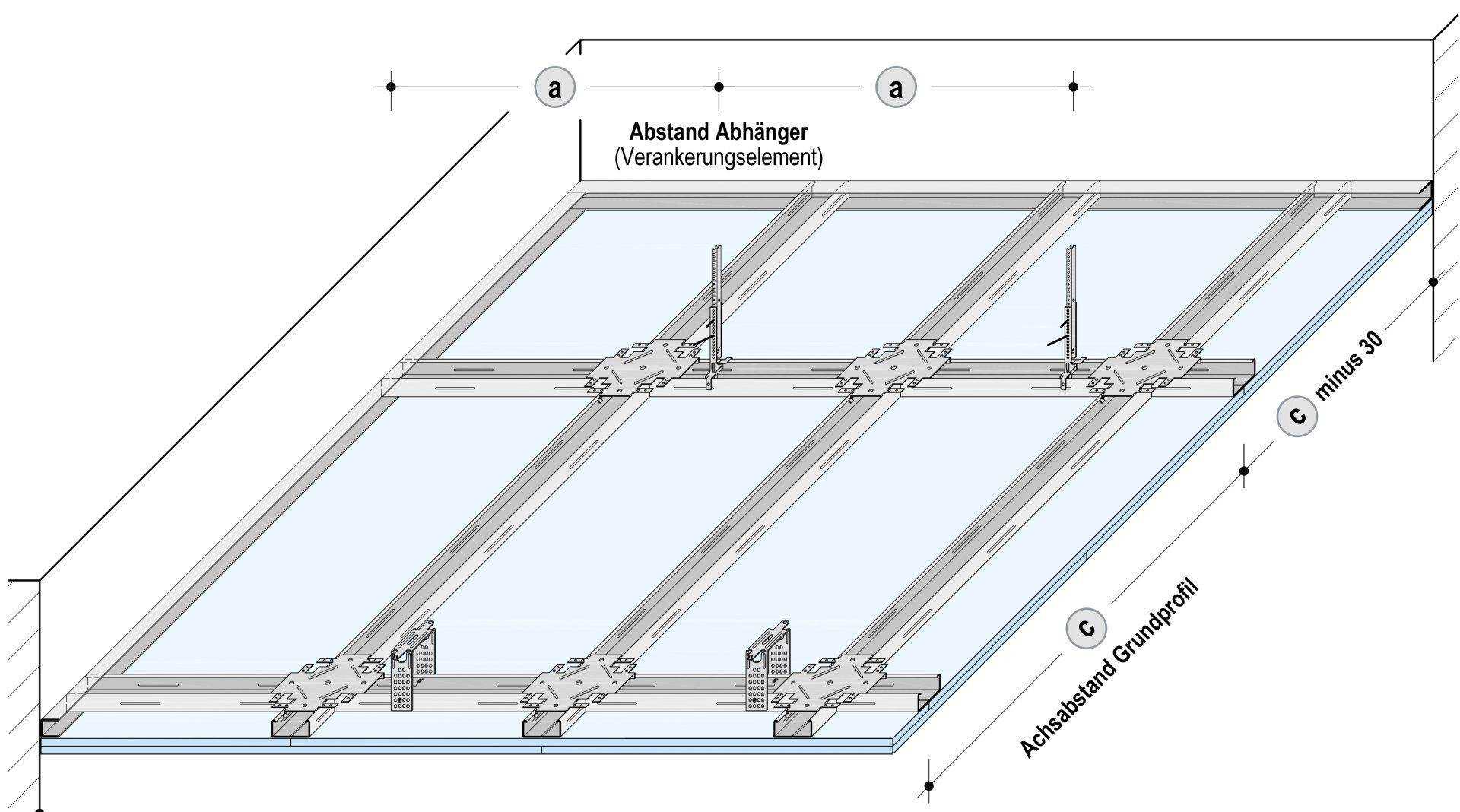

Это примерная схема разметки, основанная на том, что базовые направляющие профили должны располагаться поперек светового потока из окон. Это не обязательное условие, но чаще всего оно соблюдается.

Шаг расположения профиля условен, размер ячейки 0,6х0,6 м принимается из расчета прочности ГКЛ, его способности к провисанию при большем пролете между креплениями.

Если комната имеет не совсем правильную форму – отклонения от параллельности стен, «заваленные» углы – это необходимо учесть при разметке и компенсировать.

На этой схеме показано отклонение длинных стен от горизонтали. Соответственно, при разметке выделяется базовая линия – Н1-Н2 – по которой и будут выравниваться остальные линии разметки. Для двухярусного потолка лучше сразу же наметить границу между ярусами, особенно внимательно относясь к правильности вычерчивания дуг и кривых.

Монтаж профиля

После того, как основная разметка выполнена, приступаем к креплению профиля. Делать это следует на дюбель-шуруп (слева) или анкер клиновой (справа).

Выбор конкретного типа крепежа зависит от материала потолка и стен. Для привычного в типовых домах железобетона, кирпича, шлакоблоков применимы дюбели с шурупами. Для тяжелого бетона также удобны клиновые анкеры.

Вначале крепится стеновой профиль – UD – по линиям разметки.

Далее по намеченным точкам (пересечения линий разметки на потолке) фиксируются прямые подвесы, после чего устанавливается направляющий профиль согласно запланированной сетке.

Если необходимо провести коммуникации или заложить в ячейки каркаса утеплитель, это делается именно на данной стадии.

Для криволинейных профилей выполняют фиксацию на потолке по намеченной линии. Если специального профиля нет, можно сделать его из обычного прямого с помощью надсекания по одной стороне.

Использование специального профиля

Самостоятельная надсечка для получения нужной линии кривизны

В тех случаях, когда необходимо опустить определенный фрагмент потолка на требуемый уровень, к базовому профилю крепят отрезки CD профиля нужной длины.

После того, как базовая конструкция собраны и подведено электропитание к точкам освещения, выполняют монтаж листов гипсокартона.

Список необходимых инструментов для работы

Для создания подвесного потолка из гипсокартона вам понадобятся такие инструменты и материалы:

• листы гипсокартона;
• подвесы, на которые закрепляются направляющие профили;
• направляющие и несущие профили;
• дюбеля;
• светильники;
• ножницы по металлу;
• острый нож для нарезки ГКЛ;
• рулетка;
• лазерный или водяной уровень;
• машинка для шлифования углов;
• дрель или шуруповерт;
• отвертка;
• молоток;
• стремянка.

Подвесные потолки, помимо удобства и отличного дизайна, позволяют визуально увеличить доступное пространство в помещении. Разнообразие методов оформления делает возможным создание необходимого вида этой поверхности. В то же время правильно подобранный проект подвесного потолка позволяет сделать весь интерьер более полным и завершенным.

Подготовка к покраске

Как подготовить к покраске потолки двухуровневые гипсокартонные?

Нам предстоят три операции:

1. Шлифовка. Она удаляет полосы от шпателя и наплывы шпатлевки;
2. Очистка от пыли. Гипсовая пыль ухудшит адгезию краски и сделает поверхность покрытия неровной;
3. Грунтовка. Грунт наносится одним слоем, кистью или валиком.

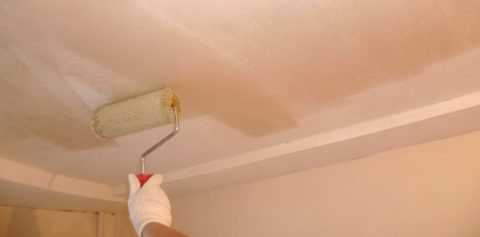

Обработка потолка проникающей грунтовкой

У шлифовки есть пара тонкостей:

Ее лучше выполнять в два приема, используя сетки с разным размером абразива. Сетка №80 удаляет крупные неровности, а сетка №120-150 делает поверхность потолка гладкой;

Сетки для дисковой шлифмашины

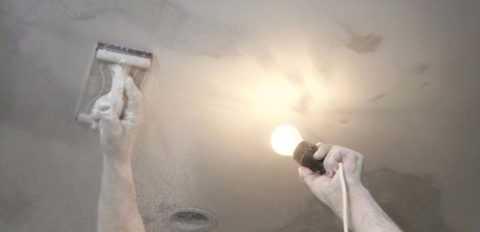

Потолок желательно ярко осветить под небольшим углом к его плоскости. Свет поможет вам увидеть даже незначительные дефекты благодаря отбрасываемым ими теням.

Косое освещение подчеркнет неровности
