Вентиляция подвала в частном доме: варианты обустройства системы воздухообмена

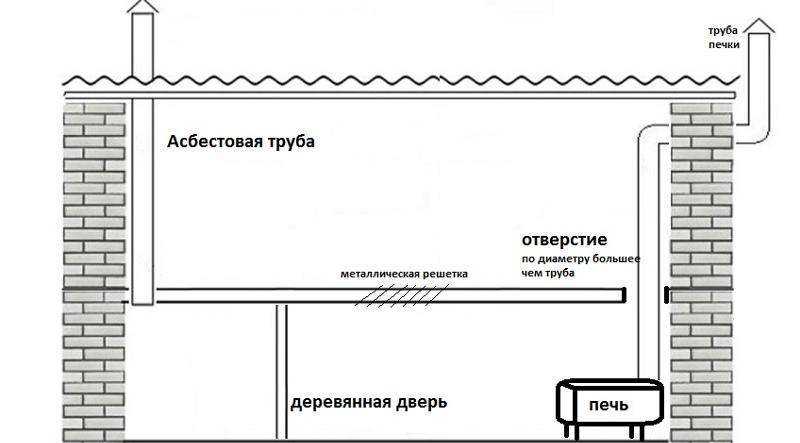

Принцип построения вентиляции гаража

В обычном «классическом» варианте строение гаража обычно состоит:

Сам гараж
Смотровая яма (может иногда служить одновременно и погребом)
Погреб для бытовых нужд

Все они, как правило, располагаются друг под другом. Поскольку все помещения сообщаются друг с другом, то и вентиляция обычно одна на весь гараж, состоит из вытяжной и воздухозаборной трубы

Если вы не хотите иметь мокрые стены и лужи на полу, то важно отнестись к этому вопросу со всей серьёзностью

Погреб без вентиляции никогда не будет сухим

Обычно систему делают без дополнительного вентилятора в трубе, который выгоняет или же нагнетает потоки воздуха, но в некоторых случаях могут его устанавливать.

Утепление перекрытия

Без правильного утепления перекрытия подвала, хранилища или погреба, любые работы, связанные с гидроизоляцией и теплоизоляцией стен и пола будут попросту бесполезны.

Чтобы утеплить перекрытие погреба, рекомендуется воспользоваться цементным раствором и простыми опилками (либо любым другим аналогом). В этом случае теплоизоляционный слой, созданный бетоном, будет толщиной примерно в 20 см. Он наносится равномерно по всей поверхности перекрытия. Такое покрытие будет удобно использовать в том случае, если вы хотите отделывать потолок в погребе в дальнейшем. Например, его можно покрасить или заштукатурить.

Пенополиуретан равномерно заполняет все швы и трещины.

Если вы ценитель всего современного и инновационного, то обратите внимание на пенополиуретан. На сегодняшний день это один из лучших материалов, который способен обеспечить высочайший уровень теплоизоляции помещения

Кроме того, при его использовании не потребуется что-то дополнительно изолировать или заполнять, ведь при напылении пенополиуретан заполнит все трещины и другие дефекты стены. Стоит отметить, что использование такого способа весьма затратно, ведь напыление пенополиуретана происходит при помощи специальных устройств. А для этого придется нанимать специалистов.

По сути, при утеплении погреба можно использовать любой теплоизоляционный материал, который подходит в соответствии с теми или иными условиями. Ведь специфика строительства и эксплуатации погребов может быть разной. Поэтому необходимо выбрать именно то, что будет подходить по всем параметрам. По всем вопросам лучше всего заранее проконсультироваться со специалистами.

Как утеплить потолок в погребе

Пришедший на смену пенопласту пенополистирол экструзивного типа, также может быть применен как материал для утепления потолочных поверхностей, а также поверхностей другого типа. Пузырьки воздуха, находящиеся внутри панелей, обеспечивают низкую теплопроводность. Имея в толщине 10 см, данный материал легко разрезается стандартным ножом. Также он характеризуется влагонепроницаемостью, поэтому не требует дополнительной изоляции пленкой или фольгой, к тому же он достаточно легок.

Плиты, изготовленные из такого материала, легко прикрепляются на стены при помощи специального клея, имеющего цементную основу. Кроме того дополнительные деревянные решетки в данном случае не требуются. Существует также возможность экономии денежных средств путем изготовления клея своими руками. Для этого необходимо в цементный раствор добавить мелкофракционный песок и клей ПВА.
Как и при монтаже любого другого потолка, монтаж начинается от центра путем пересечения двух противоположных линий, распложенных под углом в 90 градусов. Они являются направляющими при приклеивании плит. Первые плиты размещаются прямо на центре пересечения углов, а остальные — половиной встык, другой половиной на выступ. После поклейки плит, на них прикрепляется монтажная сетка, и вся поверхность штукатурится.

Утепляем погреб своими руками от промерзания

Владельцы дач, приусадебных участков и частных домов имеют возможность оборудовать собственное сооружение для хранения различных продовольственных запасов, заготовок, собранного урожая. Для создания оптимального микроклимата в подвале, необходимо правильно его обустроить. Ведь утепленный погреб – гарантия того, что весь урожай сохранится в целости, независимо от времени года.

Несмотря на разнообразие типов хранилищ, их конструкции остаются неизменными: крыша, пол, потолок. Поэтому при проведении теплоизоляционных работ утепляются все выше названные поверхности, с учетом особенностей данного типа (рисунок 1).

Рисунок 1. Основные виды погребов (слева направо): подземный, наземный и полузаглубленный

Например, при утеплении наземного хранилища основное внимание сосредотачивается на теплоизоляции стен и крыши, а при выполнении наружных работ используют пенопласт или пенополистирол. Теплоизоляции заглубленной конструкции предшествуют гидроизоляционные работы, поскольку существует риск подтопления такого хранилища

Наиболее трудоемким является утепление подземного погреба, поскольку оно предполагает частичное удаление грунта, окружающего крышу и стены, с последующим обустройством дополнительного защитного барьера от попадания влаги

Гидроизоляция поверхностей: стен, крыши или дверей

Следует знать, что чем глубже в земле находится погреб, тем выше требования к его гидроизоляции (рисунок 2). Если ее правильно сделать еще на этапе строительства, то можно обойтись небольшими затратами. И напротив, намного сложнее ремонтировать отсыревшее помещение. Поэтому, приступая к строительству, поинтересуйтесь уровнем залегания грунтовых вод и глубиной промерзания грунта в холодное время года.

Заглубленные конструкции перед проведением теплоизоляционных работ поддают дополнительной гидроизодяции. Это объясняется тем, что стены таких хранилищ наполовину расположены в земле и, следовательно, существует риск подтопления грунтовыми водами. Поэтому, чтобы исключить такую возможность подтопления, необходимо освободить подземную часть стен от грунта, обработать их гидроизоляционным раствором или покрыть рубероидом.

Рисунок 2. Этапы гидроизоляции погреба

Затем укладывают жесткий утеплитель или ППУ, повторно обертывают рубероидом и засыпают грунтом. Кроме того, с целью минимизации влияния влаги на хранилище, рекомендуется обустройство дренажной системы.

Больше информации о гидроизоляции подвала вы найдете в видео.

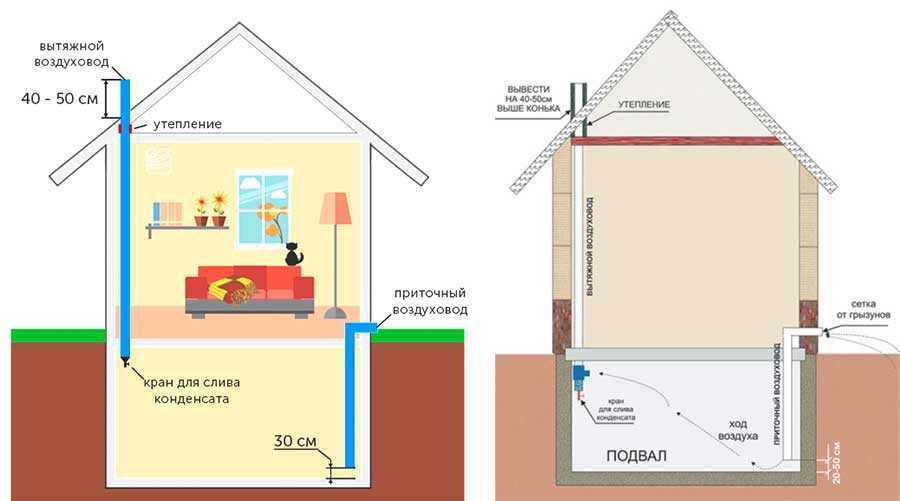

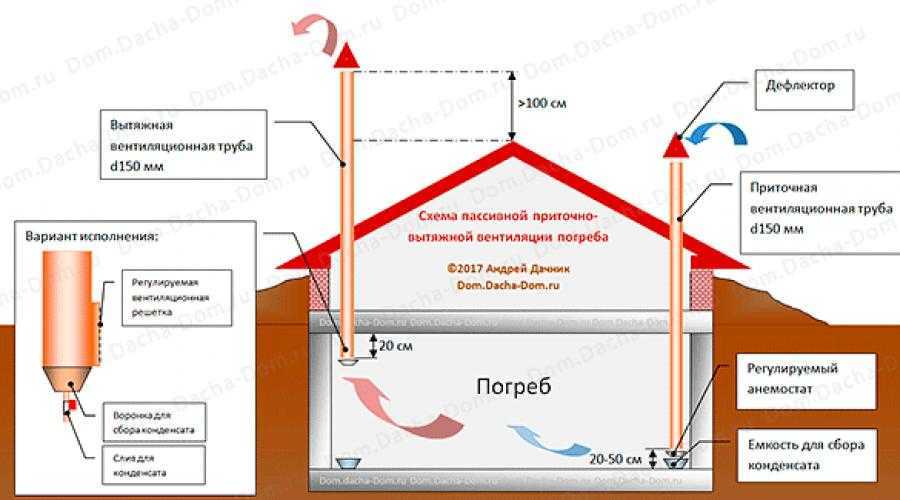

Организация приточно-вытяжной вентиляции

Схема опалубки ленточного фундамента.

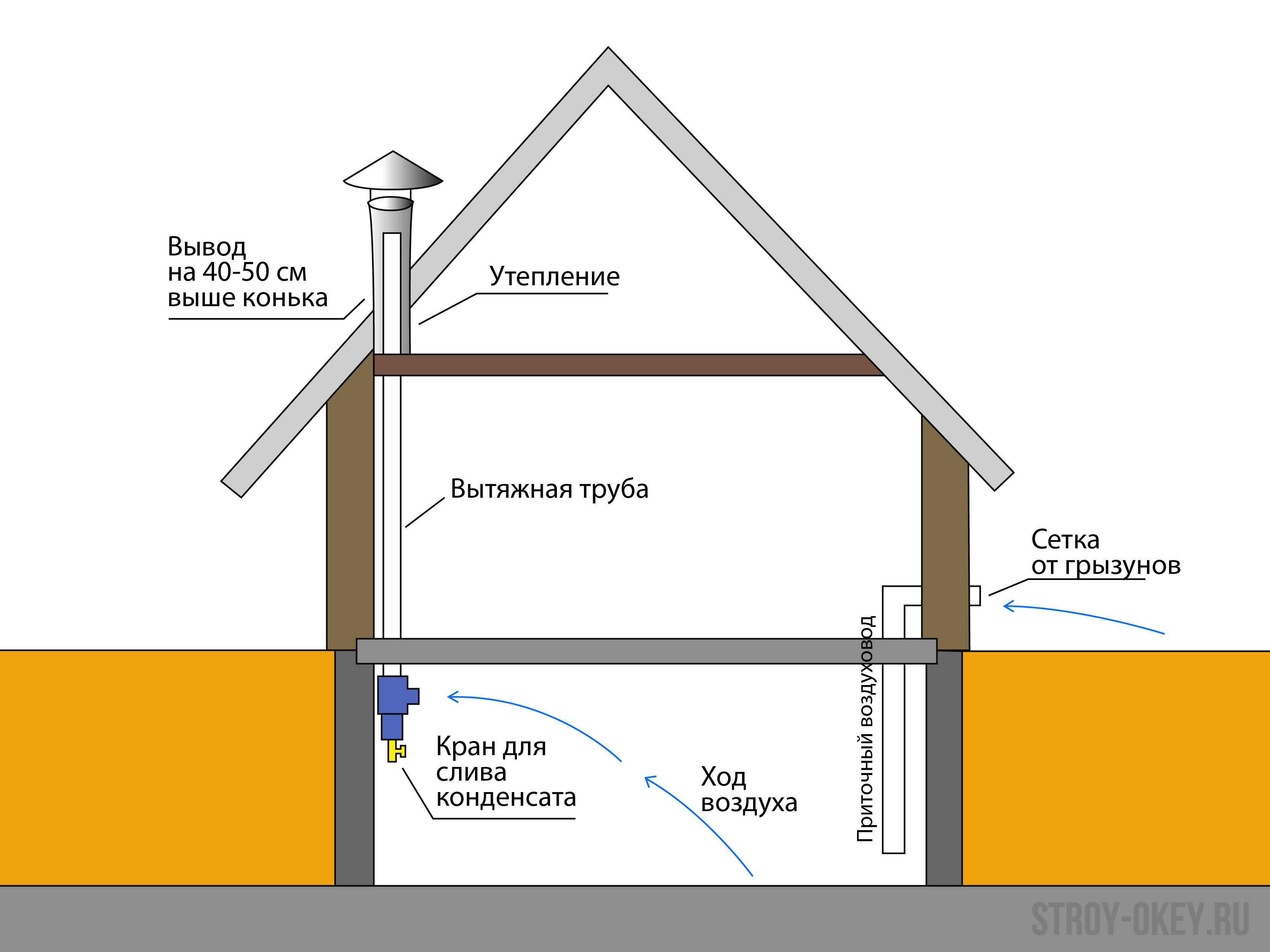

Если помещение цокольного этажа является достаточно большим, то здесь необходимо создать приточно-вытяжную вентиляцию. Она состоит из 2 труб. Одна из них является приточной, а другая – вытяжной. Чтобы такая вентиляция цоколя была как можно эффективнее, нужно разносить трубы по разным сторонам этажа. Необходимо монтировать их на противоположные стены

Особое внимание тут необходимо уделять высоте размещения труб. Согласно законам физики воздух, который является теплым, гораздо легче холодного, поэтому именно он присутствует вверху

Следовательно, устанавливать вытяжную трубу необходимо как можно выше. Ее желательно располагать либо у потолка подвала и выводить потом на крышу, либо рядом с дымоходом (если в доме есть камин или печь) – тогда воздух будет быстрее выходить наружу. Тогда как приточную трубу необходимо монтировать вблизи пола (от 0,3 до 0,6 м) на противоположной стороне от вытяжки.

При этом начинать монтаж вентиляции нужно с разметки под трубы. Она делается мелом, а затем на основе нее перфоратором создаются отверстия. Затем происходит установка труб и их цементирование раствором. После чего на них монтируются шиберные заслонки. Для фильтрации входящего воздуха на приточной трубе устанавливается ПВХ-сетка. Кроме того, на ее концах монтируются жалюзийные решетки. На обеих трубах устанавливаются регуляторы потоков воздуха.

Следует учесть, что такая приточно-вытяжная вентиляция является отличным вариантом для организации на цокольном этаже. Однако она имеет существенный недостаток. Так, когда температура воздуха внутри помещения и на улице становится одинаковой, то воздушный обмен сразу прекращается. Но такой недостаток можно нивелировать, благодаря чему удастся поддерживать работоспособность вентиляции при любых климатических условиях. Для этого необходимо установить в вытяжную трубу вентилятор. Он будет создавать воздушный вихрь, что позволит принудительно выгонять застоявшийся воздух в помещении. Выбирать для этого можно устройство с невысокой мощностью. Можете быть уверены, что оно справится с поставленной задачей на отлично.

Полезные советы по созданию вентиляции

Чтобы вентиляция в цокольном этаже получилась качественной и долговечной, следует руководствоваться некоторыми полезными советами:

Часть установленной на чердаке трубы для вытяжки воздуха необходимо обязательно утеплить. Для этого можно использовать обычную минеральную вату.
Если площадь цокольного этажа небольшая, но при этом вы желаете создать приточно-вытяжную вентиляцию, то для ее организации потребуется соорудить короб из досок, которые предварительно потребуется пропитать антисептиками. Его нужно будет разделить внутри вертикальной перегородкой, а потом поместить в него 2 трубы.
Если нет возможности купить асбестобетонные трубы, то тогда используйте металлические. Но выбирайте только те, которые выполнены из нержавеющей стали. Только с ними удастся создать долговечную вентиляцию в подвале.
Не следует на цокольном этаже устанавливать пластиковые окна и двери, ведь тогда приток воздуха в помещение резко уменьшится.

Вот таким образом можно организовать вентиляцию на цокольном этаже. Выбирайте для себя наиболее приемлемый способ и приступайте к монтажным работам. Следуя представленной инструкции, вы сможете провести их качественно и оперативно и непременно останетесь довольны результатом.

Разновидности: описание, схемы и фото

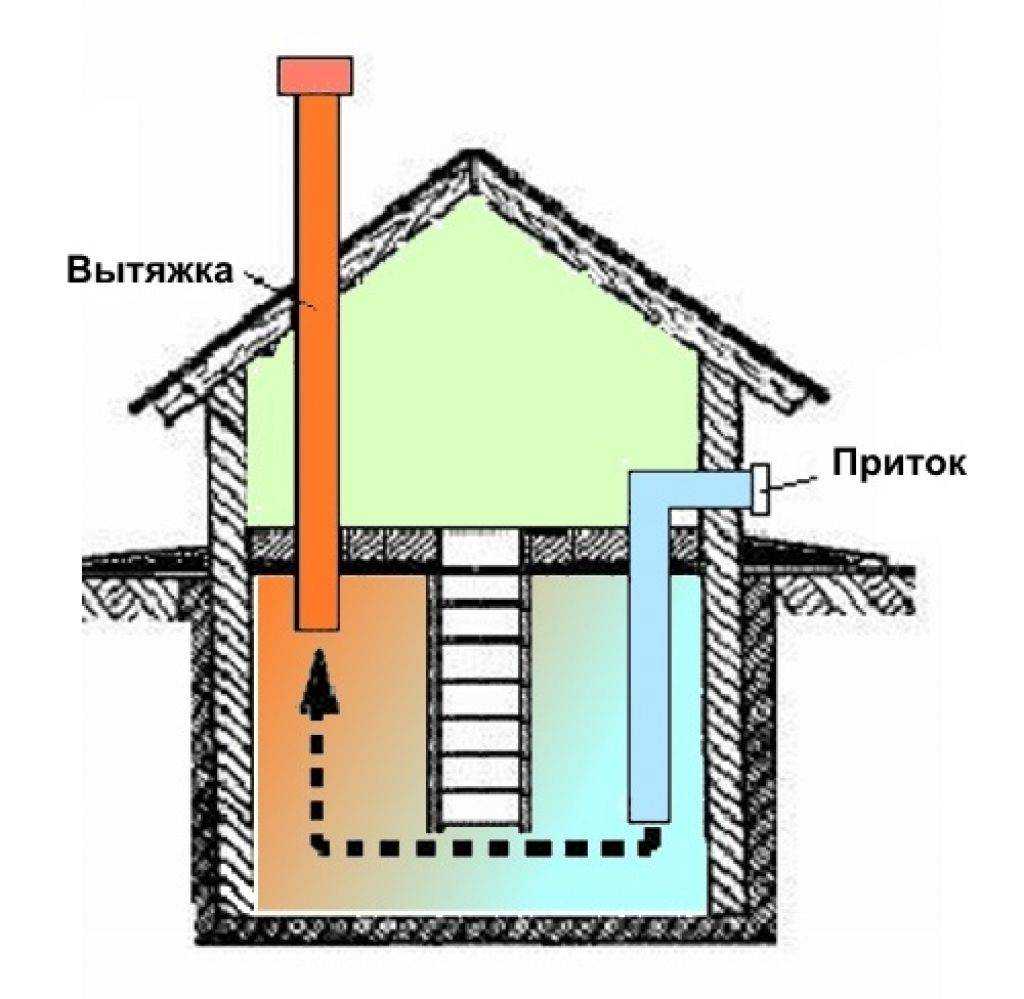

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

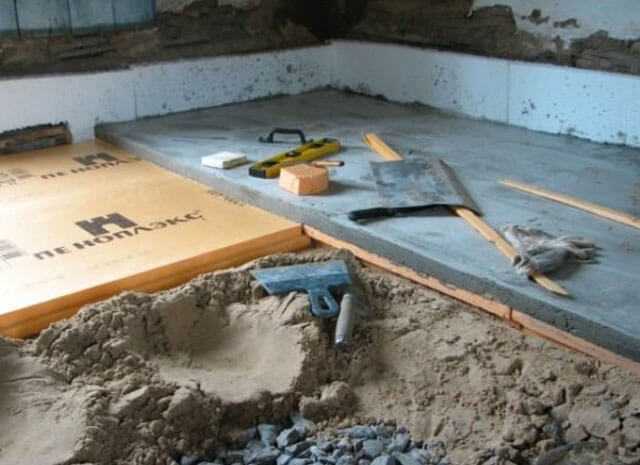

Утепление пола

Как доказывает многолетняя практика, оптимальным методом теплоизоляции пола в домашнем погребе является применение керамзита с точки зрения соотношения между его стоимостью и качеством.

Данная технология предполагает наличие следующих этапов:

На уже подготовленный бетонный пол с выставленными маячками насыпают слой керамзитового гравия, имеющего фракции от 5 до 20 миллиметров. Его высота зависит от планируемой нагрузки на пол.
Керамзит накрывают паробарьерной пленкой с заходом на внутреннюю стенку. При этом размер нахлеста делают в соответствии с толщиной засыпки.
Маяки устанавливают по пленке, причем первый из них располагают на удалении 30-40 сантиметров от стены, а остальные – на расстоянии, которое равно длине правила для выравнивания бетонного раствора.
Армированную стяжку заливают, ориентируясь на маячки – ее толщину определяют с учетом предполагаемой нагрузки.

Слой щебня при этом должен составлять 10 сантиметров, а песка – 5 сантиметров. Далее на подушку помещают жесткий теплоизолятор, такой, как пенополистирол или пеноплекс, который нужно залить армированной бетонной стяжкой.

Как понять, что уровень влаги повышен?

В сыром погребе хранить съестные запасы нельзя: овощи без герметичной упаковки быстро загнивают. Помимо очевидных признаков повышенной влажности – конденсат на поверхностях, лужи на полу, неприятный прелый запах, потемнение перекрытий по причине плесени – существуют другие способы определить этот показатель.

Самый простой – воспользоваться специальным прибором, гигрометром. В бетонном подвале оптимальная влажность должна быть как в холодильнике – 85-95%.

Если гигрометра нет, можно прибегнуть к народным методам:

Спуститься в погреб с зажжённой свечой. Пламя в сухом помещении будет двигаться, а вокруг него появится ореол малинового оттенка. Если в подвале влажно, пламя останется прямым и неподвижным.
Разложить древесные щепки на овощах, а через сутки попробовать их сломать. В сухом подвале щепка сломается с треском, во влажном – согнётся. Беззвучно сломанная щепка покажет оптимальную влажность.
Налить воду в стеклянную бутылку и поставить в холодильник на сутки. Переместить её в подвал. Если поверхность стекла высохнет, в подвале сухо. Если на ней образуется конденсат – влажность повышена. Показатель оптимального микроклимата – отсутствие на бутылке каких-либо изменений.

Общие требования к помещению

Полная температурная стабильность достигается на глубине около 3 м. Северо-восточное расположение входа также помогает сохранять нужные параметры. Надёжная гидроизоляция стен, пола, утепление потолка – аксиома.

Деревянные полки, контейнеры или стеллажи являются нормой, поскольку древесина проводит тепло и холод очень медленно, на ней не образуется конденсат. При использовании в подземных хранилищах её не пропитывают защитными составами, а покрывают олифой.

Циркуляция воздуха имеет решающее значение в борьбе с образованием плесени, поэтому полки, контейнеры должны находиться на расстоянии 3–8 см от стен и пола.

Для отдельно стоящих подземных погребов предпочтительный пол – утрамбованный грунт, естественный источник постоянной температуры и влажности. Бетон хорошо работает и практичен для подвала под жилыми помещениями. А также при высоком уровне грунтовых вод, в местностях, где наблюдается повышенное выделение газа радон.

Каждому погребу нужен термометр и гигрометр для измерения температуры и влажности. Крепится он посредине высоты помещения. Показания следует контролировать, если это возможно, ежедневно.

Как это работает

Теоретически погреб – это любое место, которое использует естественные охлаждающие, изолирующие и увлажняющие свойства грунтов. Для правильной работы в нём должна поддерживаться положительная температура от 1° до 4,5° C, уровень влажности от 85 до 95%. Летом в пределах 7 – 8 градусов, но и 12 – тоже не критично.

Минимальные положительные температуры замедляют выделение газообразного этилена из овощей и фруктов, останавливают рост микроорганизмов, которые вызывают гниение. Высокий уровень влажности предотвращает потерю влаги в результате испарения и, соответственно, увядание запасов.

Постоянный микроклимат формируется за счёт того, что температура на глубине изменяется – в отличие от поверхности – в значительно меньших пределах, так земля имеет небольшую теплопроводность.

Для получения требуемого микроклимата и служит вентиляция в погребе.

Виды утеплителя

При выборе утеплителя для гаражного подвала можно не обращать внимания на внешний вид. Главные качества, по которым выбирается материал — свойства теплоизоляции, цена и время эксплуатации

Также важно оценивать реакцию на влагу и огонь. Вот список самых популярных вариантов, которые используются для утепления погреба в гараже:. Минеральная вата

Качественный многослойный материал, который позволяет дышать стенам. Под минвату необходимо стелить пароизоляцию, чтобы не собирался конденсат. Стекловата. Самый экономный вариант, правда, применяется все реже. При монтаже стекловаты необходимо работать в рукавицах и быть очень аккуратным. Материал может поранить как кожу, так и глаза

Минеральная вата. Качественный многослойный материал, который позволяет дышать стенам. Под минвату необходимо стелить пароизоляцию, чтобы не собирался конденсат. Стекловата. Самый экономный вариант, правда, применяется все реже. При монтаже стекловаты необходимо работать в рукавицах и быть очень аккуратным. Материал может поранить как кожу, так и глаза

Поскольку к недостаткам стекловаты можно отнести ее порчу из-за воды, то важно ее отделать фольгой или другой гидроизоляцией. Пенопласт

Самый популярный вид утеплителя

Отлично выдерживает различные температуры, а также имеет большой срок службы, вплоть до 40 лет. К недостаткам стоит отнести его горючесть. Отражающая теплоизоляция. Современный материал, который имеет несколько слоев. Один из них – вспененный полиуретан, а второй — полированная фольга. Утеплитель очень тонкий, что экономит место, и можно нанести запасной слой материала. Теплая штукатурка. Это смесь штукатурки с добавлением опилок и шариков пенополистерола. Обладает хорошей теплоизоляцией, но нужно накладывать большой слой на стены, а потому лучше такую штукатурку совмещать с прочими материалами. Пенополиуретан. Отлично противостоит не только низким температурам, но и воздействию химических веществ. Это огромный плюс для подвального помещения, которое находится под гаражом

Для этого материала важно правильно подготовить поверхность. Она должна быть ровной

В любом случае, для некоторых видов материала нужно подготовить гидроизоляционный слой

В первую очередь следует обратить внимание на рубероид, который не пропустит влагу в помещение. После выбора того, чем утеплить погреб в гараже, можно приступать непосредственно к утеплению

Важно понимать, что есть нюансы в утеплении стен или потолка, а также пола

Их необходимо учитывать при работе

Важно понимать, что есть нюансы в утеплении стен или потолка, а также пола. Их необходимо учитывать при работе

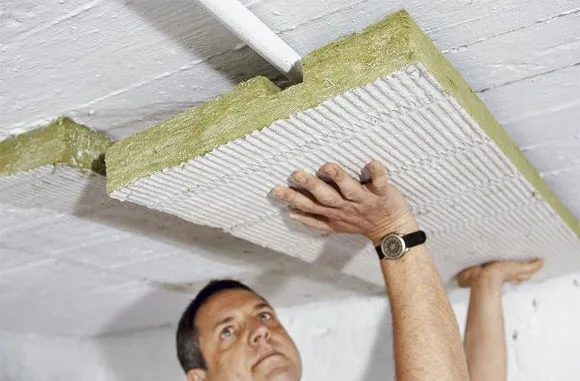

Устройство потолка в погребе

При наличии хорошей тепловой изоляции бетонного перекрытия хранилища (подвал под домом) утепление потолка погреба производится так же, как и его стен. Работа делится на такие этапы:

гидроизоляция потолка проникающими составами;
наклейка теплоизоляционного материала на нижнюю поверхность бетонного перекрытия.

Первый этап работ производят с помощью таких составов, как «Гидроизол». Они защищают подвал от случайного проникновения воды (например, при аварии водопровода). Эти материалы продаются в виде смесей, готовых к употреблению. Но если площадь хранилища большая, то рекомендуется применять растворяемые в воде составы.

Схема гидроизоляции погреба.

Грунтовку наносят с помощью валика или кисти. После ее полного просыхания можно приступать к наклейке тепловой изоляции. Для этого лучше всего подойдут утеплители, выпускаемые в виде плит: пенопласт, вспененный экструдированный полистирол. Допустимо использование цементно-стружечных, базальтовых или стекловолоконных плит.

Для монтажа на потолок погреба используют специальные клеи, которые продаются в сухом виде и разводятся водой. Для нанесения их на поверхность потолка применяется зубчатый шпатель. Им забирается клей, и при нанесении образуется рельефная поверхность, что способствует хорошему схватыванию. Плиту утеплителя прижимают к месту нанесения клея и для лучшей фиксации дополнительно забивают в нее дюбеля по краям плиты и в центре.

Затем поверх приклеенных плит закрепляют полиэтиленовую пленку для пароизоляции потолка погреба. При использовании для покрытия цементно-стружечных плит такой слой не потребуется.

Как просушить погреб?

Чтобы избавиться от конденсата, необходимо провести подготовительные работы и просушить погреб. Делайте это в солнечный летний день. Освободите помещение от припасов, предметов мебели (если есть), ящиков и стеллажей и обработайте деревянные изделия от грибка. Для этого вынесите их на улицу, тщательно промойте горячей водой c мылом и нанесите специальные средства.

Конструкции из дерева следует как следует просушить, затем покрыть медным купоросом или любым подходящим средством из магазина: так конденсат не будет негативно воздействовать на них. Затем необходимо пропитать древесину антисептиком, чтобы защитить её от гниения и разрушения.

Осушить помещение поможет специальное приспособление – осушитель воздуха. Действуя как насос, он поглощает избыток влаги и заменяет её на тёплый сухой воздух. Так исчезает конденсат и в погребе создаётся оптимальный микроклимат.

Если осушителя нет, можно воспользоваться переносной жаровней, предварительно проветрив подвал в течение нескольких дней

Важно разжигать жаровню при открытых люках и проходах, чтобы сырой воздух мог уходить через отверстия. Длительность процедуры зависит от площади погреба и количества конденсата

Ещё один способ – зажжённая свеча, установленная под входным отверстием вытяжной трубы. Она увеличивает воздушную тягу, постепенно избавляя помещение от конденсата и сырости. Этот бюджетный вариант потребует значительно больше времени, чем сушка при помощи жаровни. Также мастера советуют использовать бытовой вентилятор, но эффективность метода не доказана.
