Все, что нужно знать о подключении полотенцесушителя к горячей воде

Удаление воздушной пробки

Необходимость стравить воздух из полотенцесушителя возникла сразу после появления моделей «лесенка» с несколькими схемами обвязки. В советские времена U-образные и М-образные обогреватели подключались к системе отопления/ГВС напрямую, без байпаса, подобных проблем не возникало, в принципе.

В модификациях «лесенка» воздушная пробка образуется вследствие сложной конфигурации трубчатой конструкции. Поэтому производители оснащают продукцию одним или двумя ручными воздухоотводчиками конструкции Маевского, скрытых внутри декоративных колпачков.

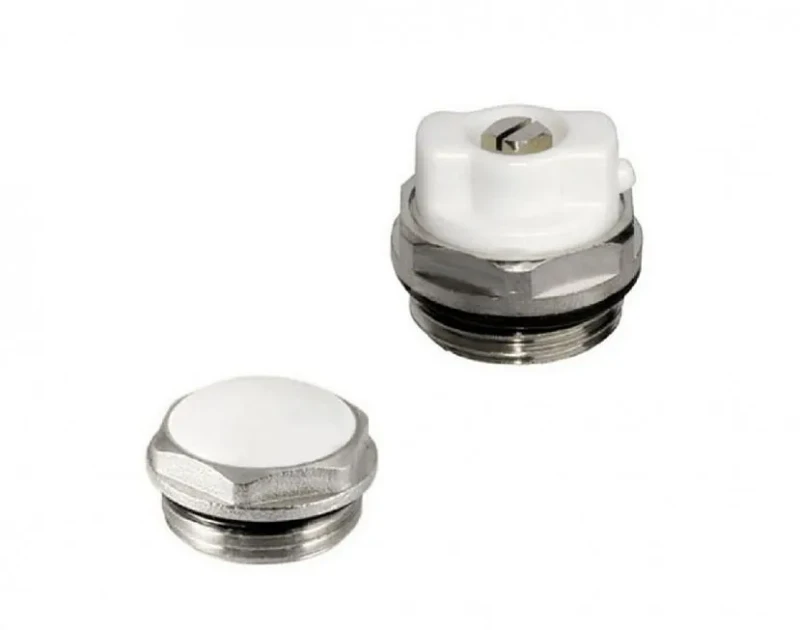

С краном Маевского

Без привлечения специалистов полотенцесушитель с краном Маевского позволяет развоздушить обогревательный прибор по мере необходимости.

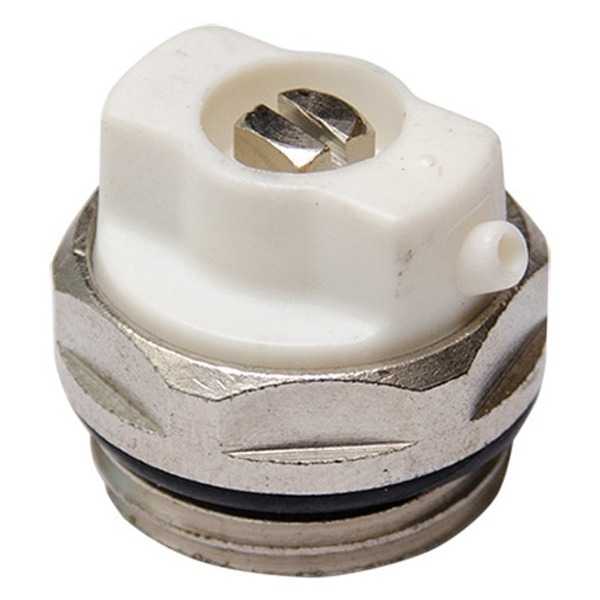

Оборудование относится к категории воздухоотводчиков, и имеет примитивную, но эффективную конструкцию:

• с одной стороны латунного корпуса нарезана цилиндрическая трубная резьба 1/2 или 3/8 дюйма;
• внутри выполнен сквозной канал под резьбовой регулировочный винт с игольчатой формой наконечника;
• выпускной канал просверлен сбоку в полимерной поворотной вставке.

Винт откручивается плоской отверткой, воздух под давление выходит из системы в воздушный канал, пространственное положение которого (вверх/вниз или вбок) можно регулировать поворотной вставкой. Как только в боковой канал начинает поступать вода без воздуха, и исчезнет характерное шипение, винт закручивается в рабочее положение. Игла перекрывает отверстие, спуск прекращается. Более подробно на нижнем видео:

Основным достоинством игольчатого крана конструкции Маевского является его небольшой размер в сочетании с цилиндрической формой. Устройство легко прячется внутри декоративных стаканов, накручиваемых на стойки полотенцесушителей формы «лесенка».

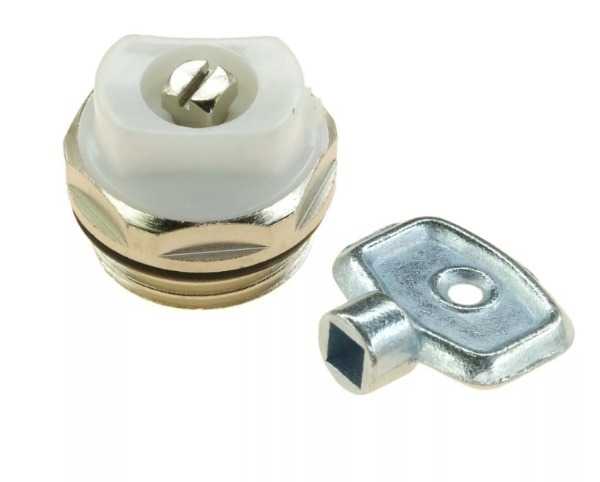

Производители комплектуют изделие специальным ключом или круглой ручкой, чтобы избавить пользователя, даже от поиска отвертки.

В частном коттедже с открытой схемой отопления воздух выгонять не нужно, он сам выходит в бачок расширирителя. Для закрытых систем применяются воздухоотводчики автоматического действия.

Они монтируются в верхней точке системы, а не обогревательного прибора, не позволяя завоздушивать весь контур в целом.

Обычно используются отводчики поплавкового типа, как в смывном бачке. Только работают они наоборот – в рабочем состоянии поплавок поднят внутри камеры, отверстие перекрыто, при попадании в камеру избыточного количеств воздуха уровень жидкости в ней снижается, поплавок «ныряет», открывая спускной канал.

Без воздухоотводчика

Если полотенцесушитель сложной формы смонтирован без крана Маевского изначально, убрать из него воздушную пробку будет немного сложнее. Общий принцип действия такой же – разрушение герметичности системы для выдавливания напором воды воздуха в атмосферу. Последовательность действий следующая:

• нахождение резьбового соединения в верхней точке системы, стояк при этом отключать не нужно;

  Где спускать воздух без крана Маевского.

• ослабление муфты, гайки, контргайки;
• сбор воды в ведро при помощи накинутой на резьбовое соединение тряпки, нижний край которой опущен в емкость;
• затяжка резьбы после прекращения шипения воздуха.

Если спускать пробку без тряпки, водно-воздушная смесь разбрызгивается по санузлу неконтролируемо, что увеличивает трудоемкость последующей уборки, и может привести к повреждению мебели, деталей интерьера.

Самостоятельное устранение проблемы

Воздушная пробка в полотенцесушителе становится главной причиной поломки оборудования. Устранять пробку стоит сразу, как только она обнаружена. Стравить ее несложно, а инструменты намного упрощают устранение пробки.

Сантехники, к которым обращаются за помощью жильцы многоквартирных домов, используют несколько способов: традиционный и современный.

Традиционный способ

Этот метод позволит устранить проблему самостоятельно. По традиционному методу, нужно стравить воздух из полотенцесушителя. Так как оборудование подключено к центральной системе отопления, потребуется спустить воду по стояку. Столкнуться со сложностями можно, если над вами живут соседи, так как спуск воды происходит с верхнего этажа.

Если такая манипуляция не помогла, как выпустить воздух из полотенцесушителя? Потребуется открутить гайку, при помощи которой устройство крепится к трубе. Откручивать гайку следует как можно медленнее. Как только станет понятно, что воздушные пробки выходят, откручивание останавливают. В то место, где у трубы полотенцесушителя откручивали гайку, лучше всего поставить пустую емкость, в которой будет скапливаться жидкость из теплоносителя.

Чтобы убедиться в скоплении воздуха, простучите полотенцесушитель при помощи гаечного ключа либо молотка. В месте образования пробки звук будет громким и звонким.

Современный способ

Мало кто знает, что делать, если образовалась воздушная пробка в полотенцесушителе. Лучшим решением, является установка крана Маевского. Современные модели оборудования уже идут в комплекте с краном. Такой кран не используется для перекрытия воды, он выступает в роли воздухоотводчика – помогает удалить воздух из труб.

Перед тем как стравить воздух с помощью крана Маевского из полотенцесушителя, следует разобраться, каким образом он работает. Состоит кран их игольчатого клапана и винта для регулировки. Когда вы нашли воздушную пробку, избавьтесь от нее немедленно. Для этого используют плоскую отвертку либо специальный ключ, поворачивают винт, который открывает клапан.

Когда выйдет воздух, винт закручивают. Через некоторое время оборудование начинает нагреваться, а после становится горячим и работает в прежнем режиме.

  Как отремонтировать кран-буксу (разбираем пошагово)

Как спустить образовавшийся воздух с полотенцесушителя, если нет крана Маевского? В таком случае устранить проблему самостоятельно можно, только если есть следующие инструменты:

1. Плоская отвертка.
2. Пассатижи.
3. Ключ.
4. Емкость объемом не меньше 10 литров.

Многие хотят попробовать самостоятельно спустить воздух, но решают, что безопаснее оставить это дело профессионалам.

Важно понимать: чтобы убрать воздушную пробку, необязательно иметь навыки, ведь все, что требуется, это ослабить гайку и спустить скопившийся воздух. В трубах воздух, поднимаясь наверх, препятствует ходу жидкости внутри теплоносителя, поэтому при спуске воздушной пробки можно услышать булькающий шум – это говорит о том, что система начинает наполняться жидкостью

Если скопился воздух в трубопроводе старого дома, то потребуется обратиться за помощью к сантехнику, так как есть вероятность срыва гаек. Убирать воздушную пробку потребуется несколько раз в год.

Если возникают вопросы, можно зарегистрироваться на форуме «Город мастеров», где вам помогут опытные пользователи.

Спускаем воздух из полотенцесушителя самостоятельно

Так как единственной проблемой, которая вызывает неполадки в работе устройства, является воздух – его нужно устранить.

Как только вы спустите воздух из полотенцесушителя, он снова заработает на прежнем уровне. Стравить воздушные пробки достаточно легко, с этой проблемой вы справитесь самостоятельно, без помощи специалистов.

Чтобы механизм снова стал теплым, воздух можно спустить двумя способами:

1. Классический или традиционный способ.
2. Современный способ.

На некоторых моделях сверху полотенцесушителя снимаются заглушки, там клапан для стравливания пробок .

Традиционный способ устранения воздуха предполагает спуск воды. Так как полотенцесушитель подключается к системе водоснабжения, достаточно лишь спустить всю воду вместе с воздушными пробками. В многоэтажных домах спуск воды производится на верхнем этаже по стояку. Если спуск находится в вашей квартире, еще проще – можете самостоятельно спустить воду.

Иногда, спуска всей воды бывает недостаточно, поэтому вам придется прибегнуть ко второму варианту: открутите гайку, которая крепит устройство для сушки к трубам. Гайку раскручивать нужно предельно аккуратно и медленно. Как только, пойдет воздух вам следует остановиться.

Обязательно заранее уберите все из ванной, чтобы не затопить водой, а под место крепления подставьте емкость для воды.

Современный способ стравить воздух предполагает устройство под названием «кран Маевского». Многие полотенцесушители продаются уже в комплекте с краном или же его можно приобрести отдельно.

Кран крепится к устройству для сушки и предназначается только для спуска воздуха, перекрывать воду он не может. Кран состоит из регулировочного винта и из игольчатого клапана.

Используя специальный ключ или отвертку, поверните винт, клапан откроется, воздух полностью выйдет из механизма. Воздух спускать нужно до тех пор, пока не пойдет вода без пузырьков. Специалисты рекомендуют спускать воду до тех пор, пока не польется струйка не тепло, а даже горячей воды.

Когда спустите весь воздух, закрутите винт обратно, после чего устройство снова должно греться.

Если у вас нет крана Маевского и возможности его приобретения, спустить воздух из полотенцесушителя можно подручными средствами.

Чтобы удалить воздух из труб самостоятельно вам понадобится:

• плоскогубцы;
• отвертка;
• ключ.

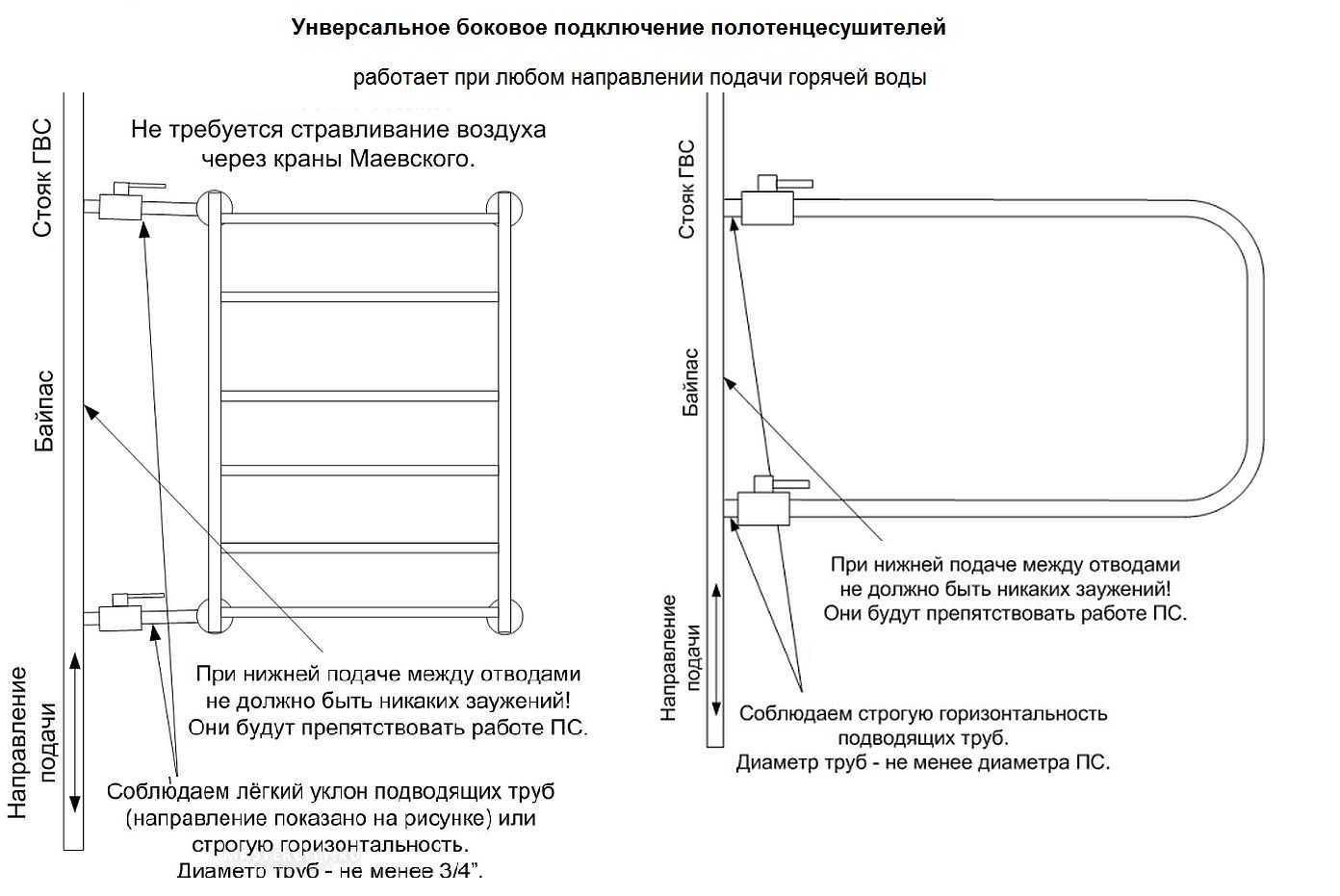

Схема подключения

Используя подручные инструменты, следует произвести работы, подобны крану Маевского. Совершенно необязательно обладать навыками сантехника. Вооружитесь необходимыми инструментами, откройте воздухоотводчик, спустите воздух и плотно закройте.

Вы услышите вначале шум – это выходит воздух, затем польется вода. Спускайте воздух, пока напор воды не усилится, и она не станет теплой.

Как вы обратили внимание, спустить воду совершенно несложно. Вам не нужно нанимать мастера и тратить средства из семейного бюджета

Воздухоотводчики и их установка

Воздушные пробки в полотенцесушителе образуются на регулярной основе, поэтому чтобы не испытывать серьезных проблем, необходимо установить воздухоотводчики. По принципу функционирования различают автоматические и ручные устройства.

Ручные модели используются для спуска воздуха на небольшом участке труб, они устанавливаются с торца и приводятся в действие поворотом рычага в сторону.

Автоматические же устройства не требуют никакого участия человека, их можно устанавливать в любом положении (и горизонтально, и вертикально), но при этом стоят они гораздо дороже ручных устройств.

Для стравливания воздуха из полотенцесушителя оптимальным вариантом все же выступает ручной воздухоотводчик.

Примером такого устройства выступает простейший игольчатый воздушный клапан, который в обиходе часто называют «краном Маевского». Состоит он из 2 деталей:

• корпуса, внутри которого находится игольчатый клапан;
• конического регулировочного винта, с помощью которого и производится открытие/закрытие устройства.

Когда клапан открыт, воздух из полотенцесушителя попадает внутрь устройства и выводится наружу через боковые прорези. При закрытом клапане ни воздух, ни вода не могут выйти из системы.

Если кран Маевского устанавливается отдельно, то при его покупке нужно обращать внимание на диаметр резьбы. Он должен совпадать с диаметром трубок полотенцесушителя

Регулировочный винт может поворачиваться просто рукой без каких-либо приспособлений либо же отверткой или ключом, которые нужно вставлять в специальное отверстие.

Второй вариант предпочтителен, если в семье есть маленькие дети. Если пространства между стеной и полотенцесушителем не так много, то лучше покупать модели, не требующие использования отвертки.

Существует и автоматические разновидности крана Маевского, но они довольно чувствительны к качеству теплоносителя, поэтому их не рекомендуется использовать в многоквартирных домах, так как они быстро засоряются.

Установку крана Маевского следует производить в летнее время, когда система отопления отключена. Также может потребоваться перекрытие подачи горячей воды, если полотенцесушитель подключен к этой системе.

Монтаж производится простым вкручиванием с торца полотенцесушителя со стороны подачи воды. Выпускное отверстие нужно расположить в крайнем нижнем положении, тогда собирать воду при стравливании воздуха будет намного проще.

Чтобы не было протечек, при установке следует использовать специальную прокладку, которая обычно идет в комплекте с устройством.

Вообще, конечно, лучше сразу приобретать современные модели полотенцесушителей, которые уже оборудованы штатными воздухоотводчиками. Тогда процесс установки будет куда более простым.

После установки крана Маевского проблема воздушных пробок в полотенцесушителе будет решена раз и навсегда. К слову, подобные устройства применяются не только при установке полотенцесушителей, но и при монтаже отопительной системы в загородном доме, так как проблема образования воздушных пробок актуальна для любых замкнутых систем, в которых теплоносителем выступает вода.

Факторы, которые приводят к снижению работоспособности обогревающего прибора

Итак, вы недовольны работой своего полотенцесушителя и ищете причину, по которой обогревающий прибор остаётся холодным. Виновником подобной неприятности может быть один из следующих факторов:

При установке полотенцесушителя не учитывались особенности системы ГВС или же были полностью проигнорированы элементарные законы гидродинамики. Для нормальной работы обогревающего прибора понадобится подключить его по правилам, а возможно, и перенести поближе к стояку.
Монтажные ошибки — это одна из самых распространённых причин неэффективной работы полотенцесушителей

Воздух в контуре ПС. Образование воздушной пробки может стать причиной полного прекращения циркуляции теплоносителя через полотенцесушитель. Удаление воздуха не вызывает проблем, если прибор оснащается специальным устройством – краном Маевского

По этой причине важно установить воздухоотводчик ещё на этапе монтажа обогревающего прибора.
Использование современного воздухоотводчика позволяет автоматизировать процесс удаления воздушных пробок из системы отопления или ГВС

Засоры. Не секрет, что в нашей стране большинство инженерных систем эксплуатируются ещё с застойных времен, а теплоноситель не отличается химической (да и физической) чистотой

По этой причине внутри труб скапливается ржавчина, накипь и грязь. Наличие множества скруглений и угловых соединений делает полотенцесушитель чрезвычайно уязвимым – отложения могут не только уменьшить его проходное сечение, но и полностью остановить циркуляцию горячей воды. Прочистить прибор можно как механическим, так и химическим способом. Разумеется, лучше предусмотреть возможность снятия ПС ещё на этапе монтажа. Для этого на трубопровод подачи и обратки устанавливают запорные вентили.
Иногда для того чтобы восстановить нормальную работу системы ГВС достаточно прочистить магистраль в наиболее подверженных засорам местах

Недостаточное давление подачи теплоносителя. Слишком слабый проток горячей воды может происходить как из-за изношенных и забитых труб, так и по причине нарушения параметров подачи теплоносителя поставляющими организациями. Нередко снижение давления происходит из-за вмешательства в работоспособность системы людей, проживающих в соседних квартирах.
Отсутствие горячей воды. Чтобы решить эту проблему, необходимо обратиться в управляющую компанию.
Установка полотенцесушителя в системах с тупиковым водоснабжением. Отсутствие постоянной циркуляции теплоносителя делает работу обогревающего прибора эпизодической. Чтобы исправить подобное недоразумение, следует запитать устройство от контура отопления. А для того чтобы нагрев «полотенчика» не зависел от отопительного сезона, можно установить прибор комбинированного типа.

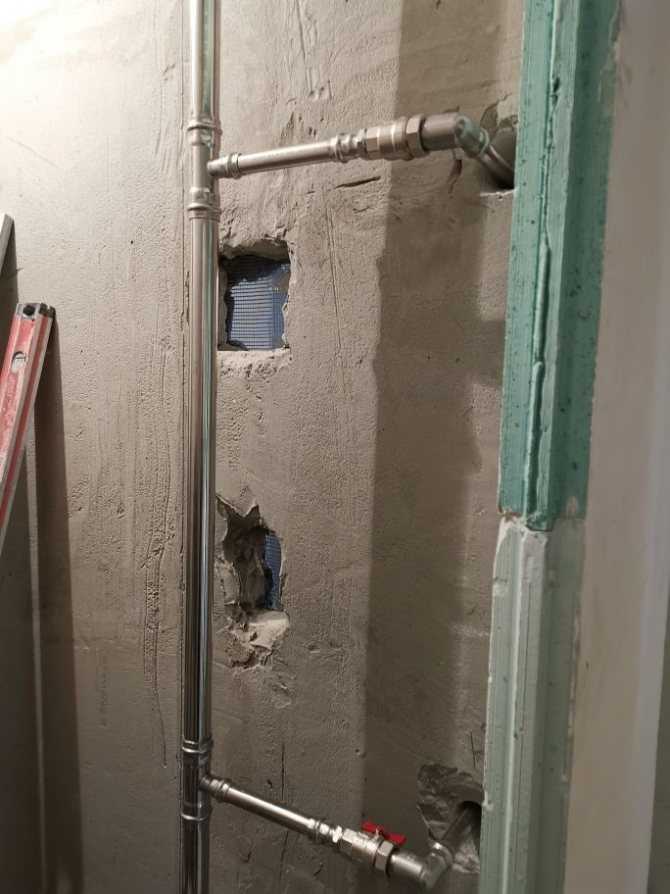

В зависимости от конструкции стояка, подключение полотенесушителя может выполняться как на подающей, так и обратной магистрали

Проанализировав вероятность возникновения того или иного фактора, можно приступать к устранению неполадок.

Решение проблем, связанных с системой отопления

В каждом жилище, будь то отдельная или съемная квартира, частный дом или какое-то другое помещение, существует отопительная система, которая обеспечивает обогрев сооружения в холодные времена года.

Для того чтобы она функционировала надежно и продуктивно, необходимо сначала выбрать именно тот способ ее проведения, который подойдет к конкретным условиям, созданным в вашем доме. Отопление может быть газовым (к которому мы все так давно привыкли), печным и электрическим. С каждым из них придется повозиться и на этапе установки, и на этапах дальнейшего эксплуатирования.

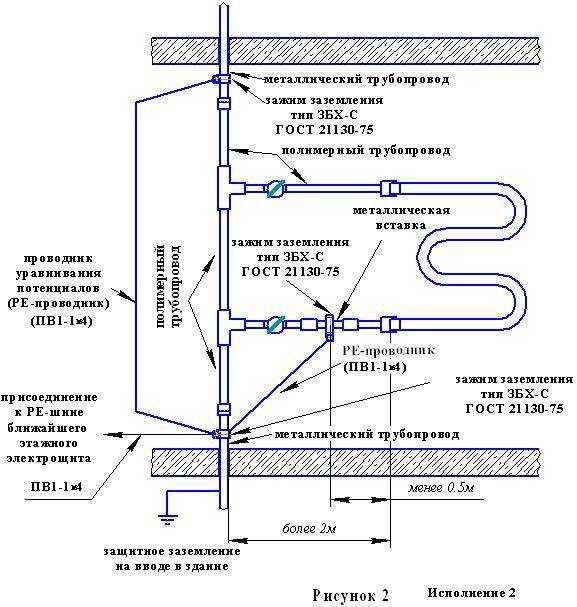

Схема подключения полотенцесушителя.

Так, например, при газовом отоплении к таким проблемам относятся неисправности в функционировании газового котла, его засорение или сброс программных установок. Справиться с данной ситуацией самостоятельно получится лишь у профессионального работника газовой службы. Но и этих знаний порой недостаточно, так как проблема может возникнуть и с функционированием микросхем, для решения ее потребуется помощь электрика.

Что же касается печного отопления, то с ним все более или менее ясно, так как печи используются в нашей стране уже достаточно давно и в их устройстве практически ничего не меняется. Поэтому, для того чтобы почистить трубу или заштукатурить некоторые сколы или пробоины в ее корпусе, вам не нужно будет обращаться за квалифицированной помощью к печнику.

Но не стоит сразу же поворачивать свой взор на кирпичную или металлическую печь. Ведь те поломки газового котла, которые были описаны ранее, встречаются довольно редко и то только по причине некачественного или слишком длительного использования. Для этого необходимо серьезно постараться. Гораздо чаще вам придется сталкиваться с не очень значительными перебоями в работе данного оборудования, которые вы в состоянии будете исправить своими собственными руками.

Плановые и незаконные отключения

Действующим законодательством принудительное отключение отопление запрещено, так как это связано с риском замораживания всей системы и угрозой для жизни людей.

Примеры незаконных действий жителей многоквартирных домов:

1. Подсоединение ПС к обратной магистрали ГВС с байпасом таким образом, чтобы через него проходил весь поток, поступающий в квартиру. В результате падает температура в соседних квартирах.
2. Срезание полотенцесушителя и установка заглушек на стояке. Это приводит к полному прекращению циркуляции жидкости по трубам. В таких случаях следует по согласованию с управляющей компанией делать вставку.

Такие поступки ведут к наложению крупных штрафов и чреваты затоплением нижних уровней из-за разрыва системы.

Почему появляются воздушные пробки

Сразу отметим, что вероятность завоздушивания зависит от конструкции змеевика.

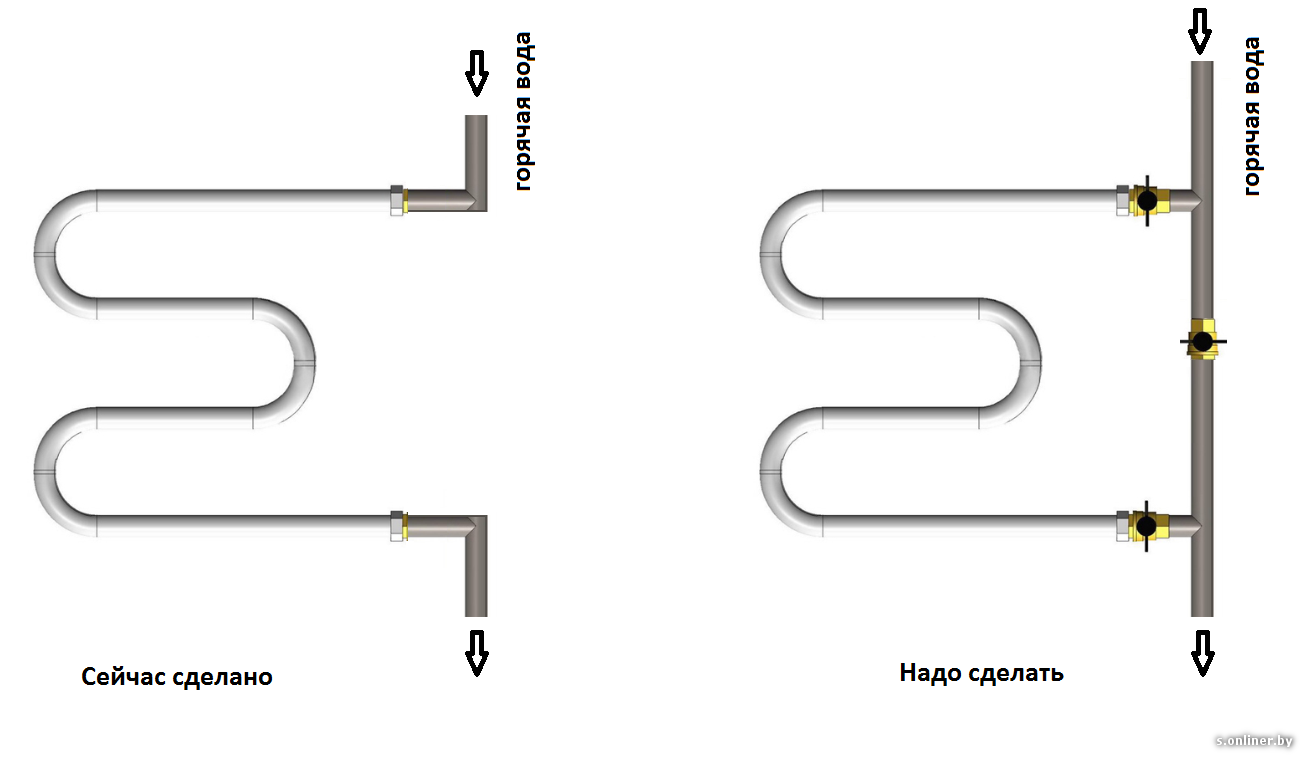

Например, в классических П- и М-образных моделях никогда не скапливается воздух. Он транзитом проходит по трубе и поднимается вверх по стояку.

М-образный полотенцесушитель — воздушные пробки в нем не образуются.

Проблемы с воздушными пробками возникают, как правило, в водяных полотенцесушителях форм-фактора «лесенка». Если на каком-то участке есть воздух, вода течет по пути наименьшего сопротивления. Завоздушенная часть остается холодной.

Воздушные пробки, как правило, появляются в полотенцесушителях «лесенка».

Появляются воздушные пробки в следующих случаях:

• Из системы спускали воду. Например, при промывке труб или ремонте на стояке.
• Присутствует эффект кавитации. На участках, где меняется диаметр трубопровода, из-за перепадов давления теплоносителя появляются воздушные пузырьки. Они могут скапливаться в тупиковых участках полотенцесушителя и приводить к появлению пробок.
• Идет подсос воздуха. Некоторые сантехнические приборы, например циркуляционные насосы, создают в системе разряжение. Если они смонтированы недостаточно герметично, из окружающей среды в ГВС засасывает воздух.

Виды кранов

Механический

Модели на ручном управлении – идеальный вариант для отопительной системы с принудительной циркуляцией воды. Механический клапан Маевского состоит из:

• корпуса с каналами;
• поворотной конструкции с головкой под ключ;
• запорного клапана (конусного винта).

Современные модели делают из металлов (нержавейка, латунь, чугун). Поверхность часто украшает декоративное покрытие из термостойкого полимера. Стравливание воздуха осуществляют при помощи специальной рукоятки, которая идет в комплекте с запорной арматурой. Фитинги можно открутить ключом (четырех-, шестигранным) или отверткой подходящей формы.

Устройство на ручном управленииИсточник slavyansk-na-kubani.promportal.su

Механический клапан Маевского легко стравливает воздушные пробки из труб. Кислородные уплотнения в отопительной системе перемещаются быстрее, чем рабочая жидкость. После откручивания винта конусная конструкция выходит из своего места, открывая канал. Под давлением кислород устремляется к выходу, покидая замкнутый контур. После процедуры запорную арматуру завинчивают.

В усовершенствованной механической модели дополнительно устанавливают предохранительный клапан. Устройство чувствительно к давлению в системе. При увеличении параметра до 15 атм стравливает пар из теплоносителя. Фитинг используют в пластиковых трубах и в контурах с возможностью гидроударов.

Механический кран Маевского – простая конструкция, в которой нет лишних деталей. Из-за элементарного строения у модели долгий срок службы, доступная стоимость. Для установки на полотенцесушитель часто используют латунные изделия или варианты из легированной стали.

Механический видИсточник uk.trendexmexico.com

Автоматический

Запорная арматура работает по поплавочному принципу. В нормальном состоянии кран Маевского расположен в верхнем положении. Игольчатая часть детали полностью прикрывает отверстие входа. При появлении воздушной пробки внутри отопительной системы устройство приподнимается, автоматически удаляя засор из пара.

Конструкцию врезают в трубы в вертикальном положении. При создании корпуса используют латунь или никель, верх покрывают термоустойчивым пластиком. Если запорная арматура автоматически не срабатывает, то в устройстве предусмотрели рукоятку.

Высокая цена и склонность к засорению – основные недостатки моделей. Фитинг не стоит монтировать в домах старой застройки и чугунным приборам. Из-за изношенности сетей в замкнутой отопительной системе течет некачественная рабочая жидкость. Примеси в воде забивают запорную автоматическую арматуру, быстро выводя оборудование из строя.

Модель-поплавок для полотенцесушителяИсточник static.leroymerlin.ua

Устанавливаем кран Маевского

Конструкция крана – очень простая. Таким же простым будет и процесс установки крана Маевского на ваш полотенцесушитель. Делать это нужно только в летний период, в момент отключений системы отопления. Основное его назначение – спускание воздуха и запуск нормальной работы устройства.

Главная задача – правильно подобрать диаметр крана, чтобы он совпал с диаметром трубы в ванной. Есть несколько конструктивных решений – кран, который можно открыть и закрыть рукой или отверткой.

При установке крана Маевского выводящее отверстие должно располагаться вниз, чтобы воздух быстрее спускался.

Спустить воздух из полотенцесушителя можно своими руками за считанные минуты. Для этого достаточно иметь под рукой подручные средства и необходимый инструмент, а также руководствоваться простыми советами.

Воздух в полотенцесушителе – это главная причина неэффективной работы устройства. Приспособление для сушки полотенце попросту перестает греть, соответственно сушить полотенца.

Как вы знаете, полотенцесушитель теплый даже летом, когда отопление отключают, все потому, что приспособление подсоединяют к системе горячего водоснабжения. Если дом не подключен к централизованной подаче горячей воды, можно приобрести аналог электрический.

Даже очень красивый полотенцесушитель может плохо греть, если в нем будет воздух

Кто некоторое время пользовался полотенцесушителем, знает, что без него никуда. Устройство очень полезное в быту. В ванной вас всегда ждут сухие и теплые полотенца. На полотенцесушителе можно сушить мелкие вещи (платочки, носочки и др.) или мокрую обувь.

Преимущества полотенцесушителя в доме отлично понимают родители, которым в зимний период приходится каждый день сушить детские перчатки или ботиночки.

В каких полотенцесушителях пробок не бывает

По действующим в настоящее время нормативам СП и СНиП полотенцесушитель должен врезаться в стояк параллельно. При этом его часть между нижней и верхней врезкой автоматически становится байпасом.

В сложных конструкциях с большой длиной труб или их сложной геометрией (например, лесенка с полочками) резко возрастает гидравлическое сопротивление. Вода в них не заходит, предпочитая путь наименьшего сопротивления – байпас.

Поэтому этот элемент заужают – вырезают кусок стояка, присоединяют ПС к нему отводами, а байпас изготавливают из куска трубы, диаметр которой на один типоразмер меньше, чем у стояка.

Во времена СССР U-образный полотенцесушитель в ванной устанавливался напрямую, без байпаса. Именно этот вариант гарантирует отсутствие воздушных пробок при любом направлении потока в стояке.

Проблема завоздушивания ПС верхнего этажа в домах без ГВС с колонками во время осеннего включения тепла решалась установкой на чердаке вентиля с ершом под шланг, позволяющим выпускать воздух вместе с холодной водой для запуска циркуляции системы.

Как выпустить воздух из полотенцесушителя: инструкция

Чтобы вернуть прибору утраченную мощность, необходимо предварительно изучить принцип его работы, ознакомиться с некоторыми особенностями и нюансами. Операция спуска воды не требует профессиональной помощи. Ее сможет самостоятельно выполнить любой пользователь. Существует несколько способов ликвидации воздушной пробки.

Классический способ

Этот стандартный метод применяется с целью устранить воздушную пробку с помощью спуска воды из полотенцеушителя. Однако, для того чтобы выполнить такие действия, необходимо учитывать местоположение сушилки. Если это многоэтажное здание, необходимо познакомиться со схемой отключения воды, чтобы можно было открыть кран. Если спуск воды можно осуществить прямо в квартире, исчезает необходимость перекрывать всю систему, появляется возможность самостоятельно спустить жидкость. Вся операция проводится в несколько этапов:

1. Сначала откручивается гайка, которая соединяет сушилку и трубу ГВС. Для выполнения такой работы потребуется разводной ключ.
2. Для слива нужно заранее приготовить большую емкость для слива воды.
3. Затем, после того как произойдет ослабление изделия, необходимо дождаться характерного шипения.
4. Финишной операцией будет спуск жидкости.

Если вышеописанная методика не даст положительного результата, можно использовать другие способы:

• Иногда в старинных домах, решение проблемы связано с индивидуальным подходом к возникшей ситуации. Придется обратиться к жильцу последнего этажа. Стравливание воздуха делается именно из его квартиры. Объясняется это очень просто. Стояк ГВС проложен таким образом, что его маршрут начинается с нижнего этажа, постепенно уходя вверх. Доходя до предельной точки, стояк делает петлю и устремляется вниз. Такой монтаж вызывает скопление воздуха наверху. То есть необходимо провести одинаковые действия, только совершенно из другого помещения.
• Конструкция современных девятиэтажек предусматривает монтаж отвода ГВС и труб водопровода в чердачном помещении. Поэтому на чердаке нужно открыть кран, слить всю воду в канализацию. Негативной стороной такого монтажа является ее недоступность. В чердачную зону разрешается заходить только сантехникам. Без них выполнить спуск воды невозможно.
• Если ваше строение имеет другую планировку, необходимо обратиться за помощью к специальной службе. Они быстро найдут необходимый водопровод, помогут устранить возникшую неисправность.

Способ с использованием крана Маевского

Этот способ считается самым совершенным. Он выполняется в определенной последовательности:

1. Сначала подготавливают большую емкость, в которую будет сливаться вода. Ее устанавливают на ровную поверхность прямо под кран.
2. Немного отпускают винт.
3. Когда шипение прекратится, из трубы должна начать выливаться вода. Нужно дождаться момента, когда вода будет вытекать без воздуха. Следовательно, стравливание прошло успешно.
4. Винт закручивают назад.

Из всего вышесказанного можно сделать однозначный вывод. Проблема спуска воздуха из полотенцеушителя решается очень просто. Выполнить такую операцию можно без профессиональной помощи, различными способами.

Бытовая техника Полотенцесушитель

Причины и признаки проблемы

Появившийся в полотенцесушителе воздух можно определить по главному признаку – прибор просто перестаёт работать, при этом горячая вода в доме есть. Он может быть чуть тёплым или совсем холодным. Сначала обратимся к схеме подключения устройства, чтобы понять его отличия от обычной системы отопления:

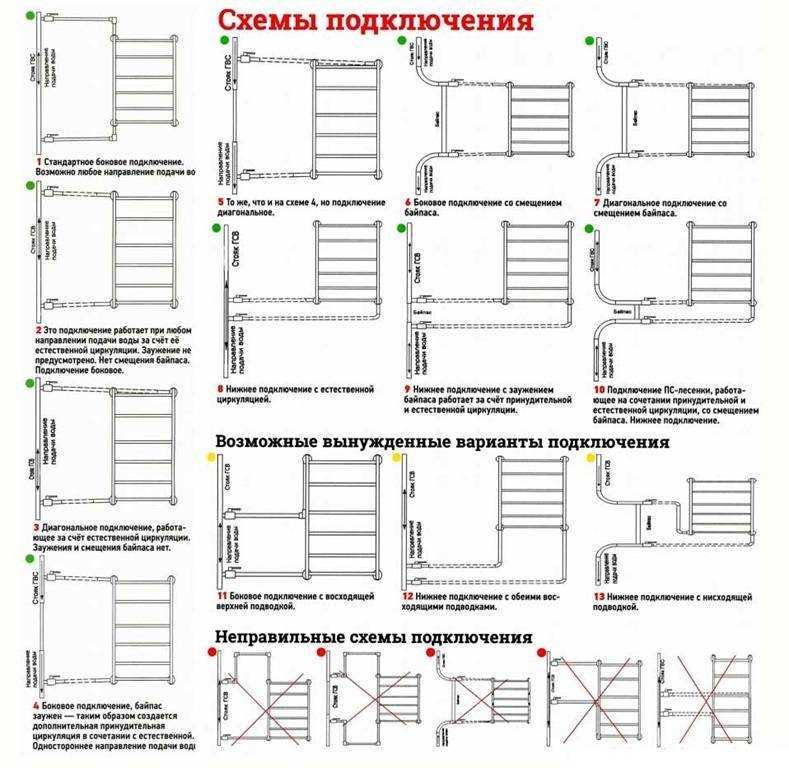

На схеме хорошо видно, как подключается полотенцесушитель

Первое, что бросается в глаза – полотенцесушитель включается в контур ГВС, а не в контур отопления. В подавляющем большинстве домов это делается именно так по причине того, что отопление в летний период отключается, а полотенцесушитель должен работать всегда. Цель проста: поддержание постоянного сухого микроклимата в ванной комнате.

Если он перестаёт работать, то на стенах помещения могут начать образовываться плесень и грибок, что в запущенных случаях может привести к повреждению отделки санузла, не говоря уже о возможности возникновения заболеваний и просто понижения комфорта пользования ванной комнатой. Кроме того, в стальных полотенцесушителях (а их подавляющее большинство) долговременное отсутствие теплоносителя приводит к коррозии из-за окисления стали на воздухе. Со временем это может привести к разгерметизации трубы и затоплению квартиры.

Идеальный вариант полотенцесушителя: трубы большого диаметра и простая М-образная форма не препятствуют движению воды в стояке

Теперь к причинам возникновения воздушных пробок в сушилке. Их может быть множество, самые распространённые:

1. Отключение горячего водоснабжения в летний период с последующим его перезапуском. Воздух, попавший в систему в ходе этого процесса, может накопиться именно в полотенцесушителе.
2. Неправильное подключение сушилки. Чтобы достичь максимальной производительности и не испортить жизнь соседям, при установке полотенцесушителя необходимо соблюдать ряд правил. В частности, избегать сужений труб, соблюдать уклоны и схему включения.
3. Неправильная форма самого полотенцесушителя. Этим грешат китайские производители, не слишком вникая в инженерные изыскания. В итоге получаются сушилки с тонкими трубами и резкими перепадами, в которых при первой же возможности образуется воздушная пробка.

Подобных «дизайнерских моделей» стоит избегать: в тонких трубах не будет циркулировать вода, а узкие диаметры для подключения создадут проблемы не только вам, но и соседям по стояку

Обсуждение схем подключения выходит за рамки данной статьи, их существует великое множество. Мы лишь приведём картинку для справки. Если ваш полотенцесушитель подключён одним из нерекомендуемых способов, то причина его завоздушивания, скорее всего, именно в этом:

Допустимые и нерекомендуемые схемы подключения

Отводы от стояка и байпас для полотенцесушителей

Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.

Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

• 1. Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
• 2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
• 3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

1. Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый и незауженный байпас (стояк из оцинковки)

Несмещённый и незауженный байпас (стояк из нержавейки)

2. Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Несмещённый зауженный байпас (стояк из оцинковки)

3. Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

Смещённый незауженный байпас (стояк из оцинковки)

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.

• Смещённый байпас: 0,33-0,4.
• Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
• Несмещённый зауженный байпас: 0,4.

То есть смещение байпаса по эффективности практически равнозначно его сужению.
