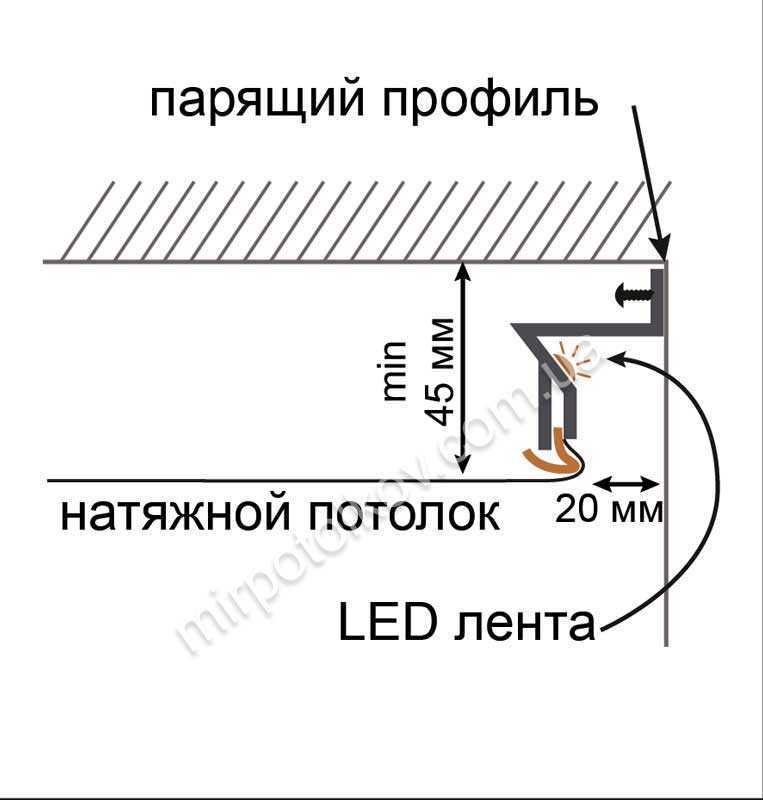

Как правильно установить подсветку из светодиодной ленты под натяжной потолок

Технология монтажа

Для того чтобы светодиодная подсветка находилась на гардине, при прокладывании электрической проводки в помещении необходимо над окном поместить специальный короб из гипсокартона, в который будут помещаться кабеля. В этом коробе будет располагаться лента и трансформатор, от которого будет работать подсветка.

Затем нужно перейти к установке трансформатора. Он крепится на потолке или на стене. Крепится он, как правило, дюбелями и в таком месте, чтобы к источнику постоянного тока можно было легко подвести провода.

Прежде чем приступать к подсоединению кабелей, следует обесточить электрическую сеть.

После этого к N и L подключить питающий кабель (при этом фазный провод белого цвета подсоединяется к элементу L, а нулевой провод синего цвета – к N). Светодиодная полоса соединяется с устройством через элементы V+ и V-.

Важно! После того, как завершилась установка и соединение всех проводов к блоку питания, необходимо приступать к подсоединению трансформатора и полосы. LED полоска укрепляется с проводом, который расположен в нише

Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье

LED полоска укрепляется с проводом, который расположен в нише. Подсветка крепится при помощи пайки. О том, как подключить светодиодную ленту своими руками, мы рассказывали подробно в отдельной статье.

Для того чтобы штора подсвечивалась изнутри и хорошо сочеталась в интерьере, необходимо учитывать некоторые моменты:

Штора должна хорошо смотреться с освещением, а светодиодная лента не должна быть увиденной человеком, который смотрит на гардину.

Должна быть видна только подсветка, как на фото ниже: Свет не должен закрываться занавесками или другими любыми элементами. По отношению к полотну подсветка светодиодами должна обладать касательным направлением.

В соответствии с правилами пожаробезопасности, не следует располагать источник тока близко с поверхностями, которые восприимчивы к высокой температуре. Это значит, что расстояние до гардины должно быть значительным.

Что касается установки светодиодной ленты, на обратной стороне полосы есть клейкое основание, благодаря которому можно прикрепить ее к любой ровной поверхности.

Оптимальным решением будет алюминиевый профиль. Он небольшой и штора будет его прикрывать. Стандартная его длина – 2 м.

Перед поклейкой, необходимо убедиться, что светодиодная лента изолирована от алюминия. Это необходимо для того чтобы избежать короткого замыкания.

Затем нужно прикрепить ленты к двум алюминиевым профилям и припаять между ними соединительную пару проводов. После того, как осветительная лента была установлена в профиль, ее необходимо протестировать. Освещение может включаться совместно с общим светом или ее можно сделать с отдельным выключателем.

Еще один вариант установки подсветки — на карниз. В этом случае штора будет скрывать яркость света, и выглядеть более оригинально. Фото пример такого варианта расположения ленты демонстрируется ниже:

Помимо этого, штора может освещаться и точечным методом.

Как правило, такой метод используется для подчеркивания ламбрекенов

При установке светодиодов на жесткую конструкцию, внимание акцентируется на контуре. Но для его реализации необходимо быть предельно точным и аккуратным

Подготовительный этап монтажного процесса

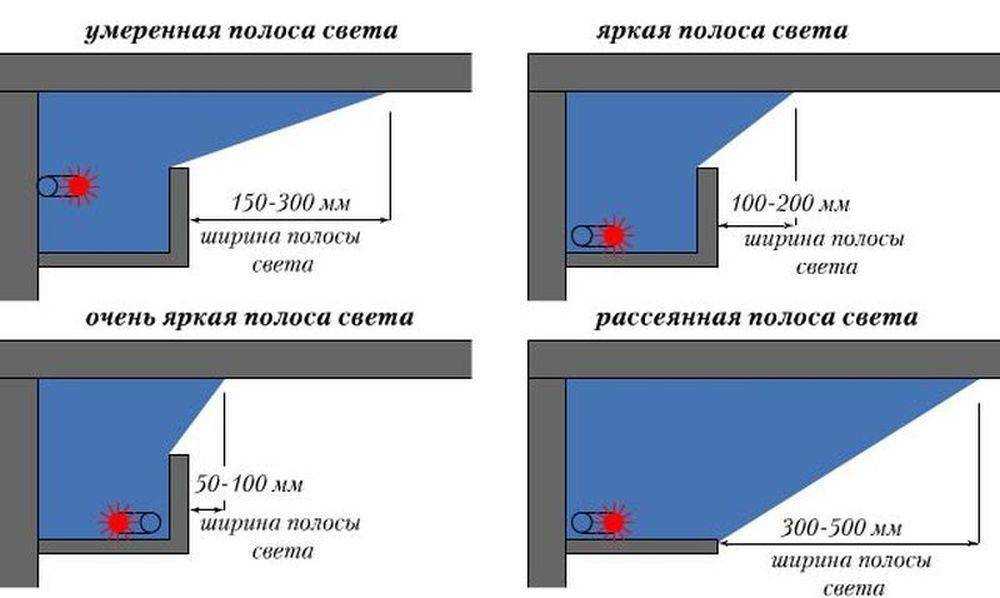

Перед тем как прикрепить светодиодную ленту к потолку, следует понять, что качество любого монтажного процесса зависит от подготовки к нему, установка светодиодной ленты в этом плане нельзя назвать исключением. Самое главное в монтаже таких приборов освещения – определить плотность расположения светильников. Для создания основной системы чаще всего выбирают светодиоды SMD 3525 (плотность расположения – 120) или SMD 5050 (плотность – 60).

Следующим шагом при подготовке к креплению светодиодной ленты на потолок является расчет длины ленты и выбор источника питания для системы освещения. В первом случае необходимо определить место, где будет располагаться светодиодная лента, и рассчитать его площадь. Далее полученное значение следует умножить на мощность, потребляемую на 1 м2. Выбрать блок питания для каждого конкретного случая помогут консультанты строительного магазина. Для более удобной резки на ленту со светодиодами нанесены специальные метки. В большинстве случаев кусок ленты между метками содержит по три светодиода.

Спайку простых полос со светодиодами выполняют по схеме «+» — «+» или «-» — «-», в случае с моделями RGB спайка выполняется в соответствии с маркировкой.

В процессе решения вопроса, как установить светодиодную ленту на потолок, используют провода, которые поставляются в комплекте с лентой. Однако для большей надежности их следует перепаять, заменяя многожильными элементами сечением 0,75 мм. На их обратных концах закрепляют специальные наконечники. Установка наконечников выполняется с помощью специального инструмента – зажима. Не рекомендуется пользоваться в этом случае обычными пассатижами.

В результате вышеперечисленных действий получается конструкция, обеспечивающая более качественные контакты с блоком питания, диммером или контроллером. Перед тем как крепить светодиодную ленту к потолку, контакты рекомендуется разместить в специальной колодке и зафиксировать винтами. Высокую безопасность обеспечивает специальная термоусадочная трубка, надежно изолирующая контакты и создающая дополнительную прочность.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

В чем преимущество светодиодного освещения

Появление и развитие такого элемента техники, как световой диод, сделало переворот в плане обустройства освещения помещения. Такой элемент очень прост, это проводник в виде кристалла. Когда сквозь него проходить электрический ток, он начинает излучать свечение. Различные материалы могут давать разное по цветовой гамме свечение.

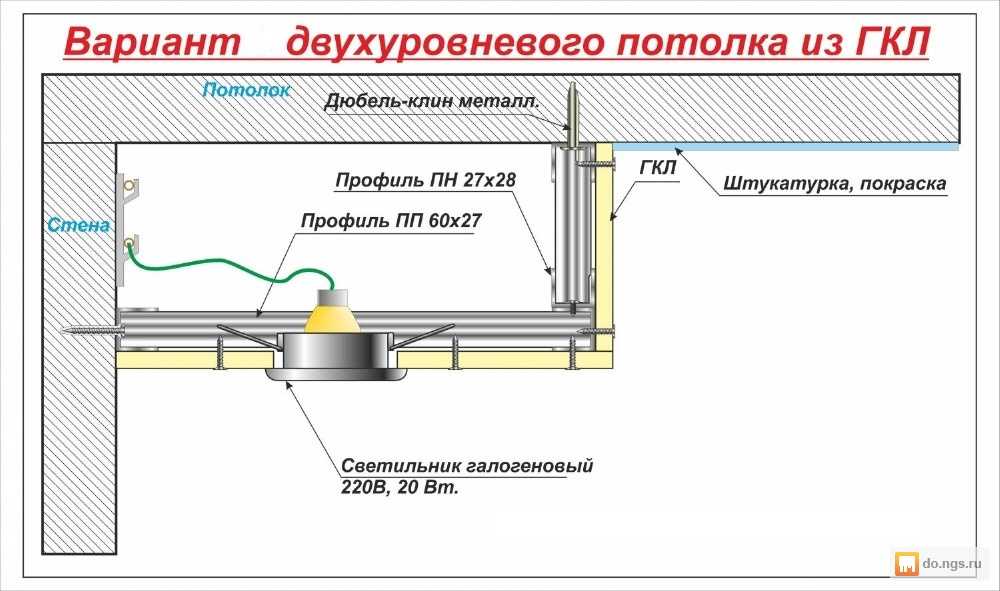

Светодиодная лента в потолке из гипсокартона по устройству представляет собой гибкую плату (ленту) с медными дорожками для проведения электричества, а вдоль нее размещены отдельные кристаллы. На концах такого шлейфа прикреплены провода, которые обеспечивают питание. Правильно встраиваемый в гипсокартон прибор обладает огромным количеством преимуществ.Оформление подвесного потолка светодиодной лентой

• Большие сроки эксплуатации. Если соблюсти технологию монтажа и обслуживания, то даже работая по 8 часов в сутки, такая лента прослужит 20 лет;
• Низкая потребляемая мощность. Для полноценной работы стандартных светодиодных лент требуется минимум электроэнергии. Затраты на освещение сократятся приблизительно на 90 %;
• Безопасная работа. Низкая мощность исключает опасное поражение электрическим током, и снижает уровень опасности замыкания;
• Универсальность. За счет своей гибкости и компактности ленту можно смонтировать в любых нестандартных местах — коробах из гипсокартона;
• Управляемость. Светодиодная лента имеет свою систему управления, что позволяет регулировать степень освещения, яркость, задавать различные режимы (мигание, затухание).

Такой тип освещения можно удачно комбинировать с различными гипсокартонными многоуровневыми конструкциями на потолке и стенах, создавая индивидуальные типы дизайна.

Материалы для наклеивания

Светодиодная лента режется через три диода

Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.

Скотч для светодиодной ленты

Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.

Скотч акриловый 3М для различных применений

Как приклеить светодиодную ленту:

1. На предварительно подготовленную поверхность наносят разметку.
2. К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
3. С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
4. Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
5. Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
6. Устанавливают блок питания в удобном защищенном от влаги месте.

Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.

Алюминиевый профиль

Алюминиевый светодиодный профиль

Оптимальное крепление для светодиодной подсветки — алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.

Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.

Использование алюминиевого профиля для светодиодной ленты

Свойства алюминиевого профиля:

• к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
• легко и прочно прикрепляется к плоскости монтажа;
• через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
• матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.

Клей

Супер-клей отлично подойдет для приклеивания светодиодной ленты

Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:

• на основе цианакрилата, получившие название суперклей, например «Момент Супер»;
• на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».

Рекомендации по фиксации на клей:

• Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
• Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.

Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.

Алюминиевый скотч

Алюминиевый скотч используют вместо профиля для светодиодной ленты

При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.

Алюминиевый скотч для светодиодной ленты наклеивают на поверхность по заранее нанесенной разметке. Для обеспечения хорошего соединения на него точечно наносят суперклей. Затем на скотч крепят полоску со светодиодами.

Другие крепления

Клипса монтажная

Если led-лента упрятана или внешний вид не имеет значения, для фиксации можно использовать:

• одноразовые нейлоновые стяжки;
• пластиковые хомуты.

Не следует крепить светодиодную ленту с помощью скоб строительным степлером.

Распространение получили два способа наклеить светодиодную ленту: на скотч и на клей. Скотч со временем отклеивается. Прочность такого монтажа повышается при использовании суперклея. Оптимально крепить подсветку с помощью профиля из алюминия.

Заглушки

С каждой из сторон профиля можно установить торцевые заглушки. Они также выполняют роль декоративного элемента, чтобы подсветка имела законченный вид.

В заглушках идут отверстия под вывод проводов. Если вы хотите, чтобы на смонтированной подсветке вообще не было видно проводов, можно профиль подпилить с торца напильником, и скрытно вывести питание с обратной стороны.

Получается, что используя 4 компонента – ленту, профиль, рассеиватель и заглушки можно самостоятельно собрать свой собственный светильник любого размера. Его можно использовать на потолке, подвешивать посреди комнаты на специальных подвесах как заводские модели.

В свободной продаже распространены только прямые профиля. Если вам нужно сделать подсветку полукругом на какую-либо арку или потолок круглой формы, то здесь варианта два:

самостоятельно выгибать под нужный радиус

использовать маломощную светодиодную ленту P=9,6 Вт/м max без профиля

Преимущества и область применения

При организации подсветки важно подобрать осветительные приборы с невысоким уровнем энергопотребления. Простота монтажа и отсутствие необходимости регулярного обслуживания – не менее важные факторы

По всем названным параметрам подходит светодиодная лента.

Ее очень легко установить своими руками, а срок службы таких источников света составляет в среднем 30 000-50 000 часов. Кроме того, отмечается высокая степень интенсивности свечения диодной ленты.

Эти преимущества позволяют использовать такой вид подсветки в различных областях:

• дизайн интерьеров частных домов и помещений гражданского целевого назначения (торговые центры, магазины, рестораны, кафе и прочее);
• монтаж светодиодной ленты задействуют при организации подсветки дорожек, бассейнов, искусственных водоемов;
• обустройство фасадов разнотипных зданий;
• реклама (баннеры, вывески);
• светодиодные ленты используются в качестве контурной подсветки предметов мебели.

Помимо недвижимого имущества, такие осветительные приборы могут украшать транспортные средства (тюнинговая подсветка).

Варианты подсветки

Если брать глобально, то существуют всего два вида освещения: наружное освещение натяжного потолка и внутреннее. В основном используются четыре основных способа подсветки потолка:

Рассеянный свет по периметру	Самый предпочитаемый вариант. При этом лента размещается на специальной подставке под натяжным потолком. Свет направлен вверх и мягко рассеивается.
Подсветка направленная	На откосах монтируются отдельные плафоны и направляются на потолочную поверхность. Визуально получаются лучи, направленные вдоль полотна.
Подсветка фигурная	Плафоны размещаются таким образом, чтобы создавалась видимость различных конфигураций. Внутри натяжных потолков размещается диодная лента, которая укладывается замысловатыми фигурами.
Подсветка точечная	Светодиод монтируется таким образом, чтобы создать точечное освещение. Таким образом получается «звездное небо». При этом свет направляется вниз.

Монтаж

Чаще всего монтаж светодиодной ленты на потолке выполняется с использованием двух схем:

• Параллельное подключение.
• С двумя блоками питания.

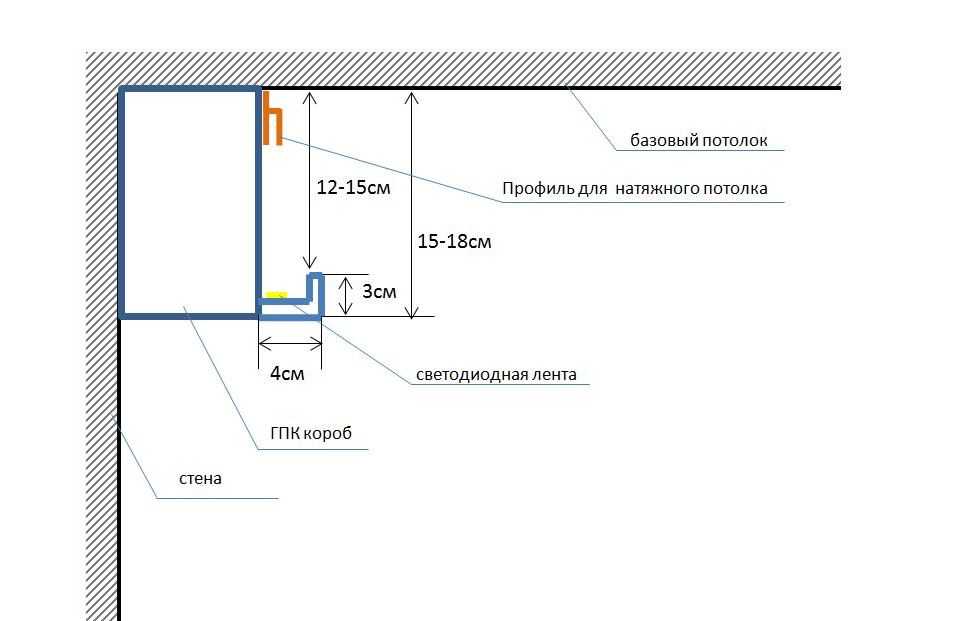

Большой популярностью пользуется способ монтажа, при котором замаскированная в натяжной потолочной конструкции светодиодная лента излучает мягкий и теплый свет.

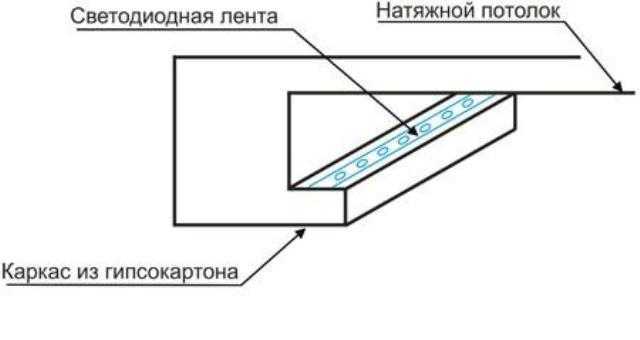

В этом случае решение вопроса, как крепить светодиодную ленту к гипсокартонному потолку, предполагает выполнение следующих действий:

• Осуществляется сборка металлического каркаса натяжной потолочной конструкции.
• Поверхности обрабатывают грунтовкой и покрывают слоем шпатлевки.
• Подводят провода электропитания для системы освещения.
• Место установки ленты очищают и обезжиривают.
• Фиксируют светодиодную ленту на потолочном карнизе с помощью скотча из монтажного комплекта.

Что делать, если светодиодная лента отклеилась?

Первым делом следует оценить масштабы трагедии. Если светодиодная полоска скрыта внутри профиля, то нужно снять рассеиватель и осмотреть её по всей длине. При локальном незначительном провисании можно обойтись несколькими каплями суперклея, не нарушая всей конструкции. Если же ситуация стала критической, то правильнее будет переклеить ленту. Для этого её придётся аккуратно демонтировать, а основание, к которому она крепилась, очистить от остатков старого клея.

Затем взять тонкий двусторонний скотч и приклеить его на подготовленную поверхность, где до этого была лента. После этого снять плёнку со скотча и на свежую клеевую основу закрепить светодиодную ленту. Если всё сделать правильно и использовать при этом качественный скотч, то высокая прочность гарантирована.

Для повторного приклеивания светодиодной ленты рекомендуется использовать скотч широко известной марки «3М», которая является лидером в производстве прочных клеящих смесей и изделий на их основе. Кстати, с обратной стороны некоторых видов светодиодных лент тоже можно встретить символ «3М», что свидетельствует о высоком качестве нанесенного клея.

Подготовка к работе

Монтаж подсветки ленточного типа на потолок может быть выполнен разными способами:

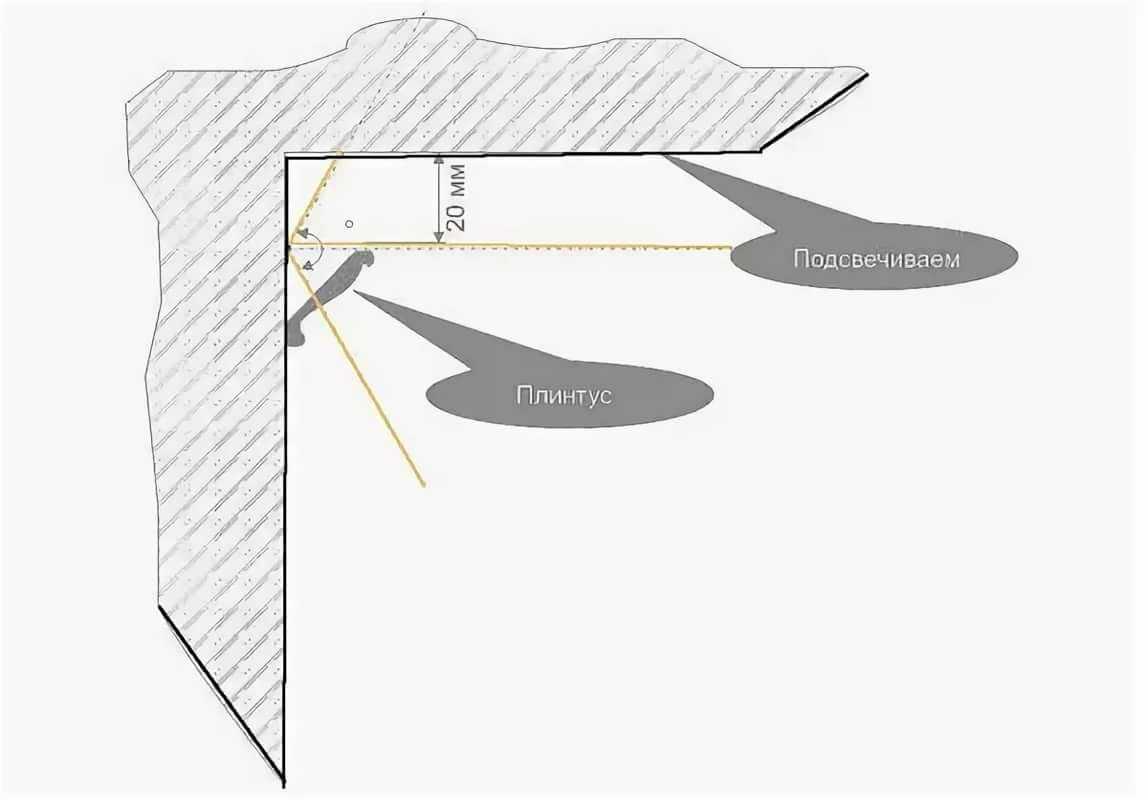

1. Использование потолочного плинтуса.
2. Обустройство карниза из гипсокартона.

Любой из вариантов предваряет выбор светодиодной ленты. При этом нужно определить уровень освещенности помещения, на что влияет количество диодов, расположенных на полосе: чем их больше, тем интенсивнее будет свечение подсветки. Для таких осветительных приборов потребуется купить блок питания, выполняющий функцию понижения сетевого напряжения до нужного уровня – 12 В.

Если планируется монтаж цветной светодиодной ленты, то для ее нормальной работы нужен контроллер. Управление цветностью в данном случае происходит посредством пульта.

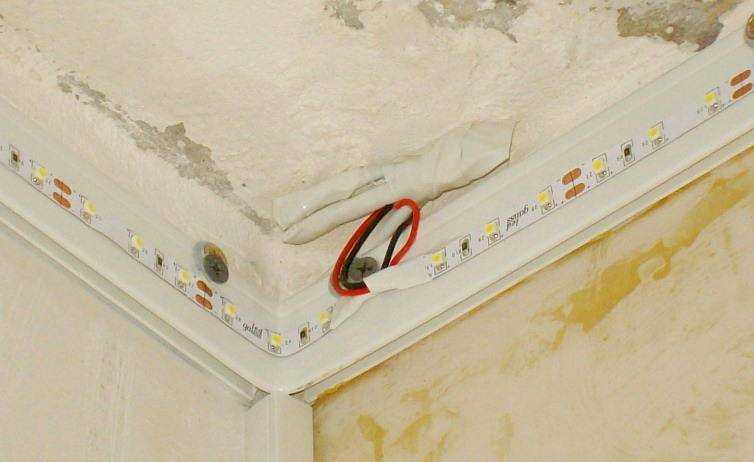

Чтобы правильно выполнить установку подсветки своими руками, используя первый способ из двух названных, необходимо тщательно очистить поверхность, на которой будет располагаться светодиодная полоса. В этом случае монтаж выполняется на плинтус. От того, насколько качественно убрана пыль и загрязнения с него, зависит длительность службы ленты.

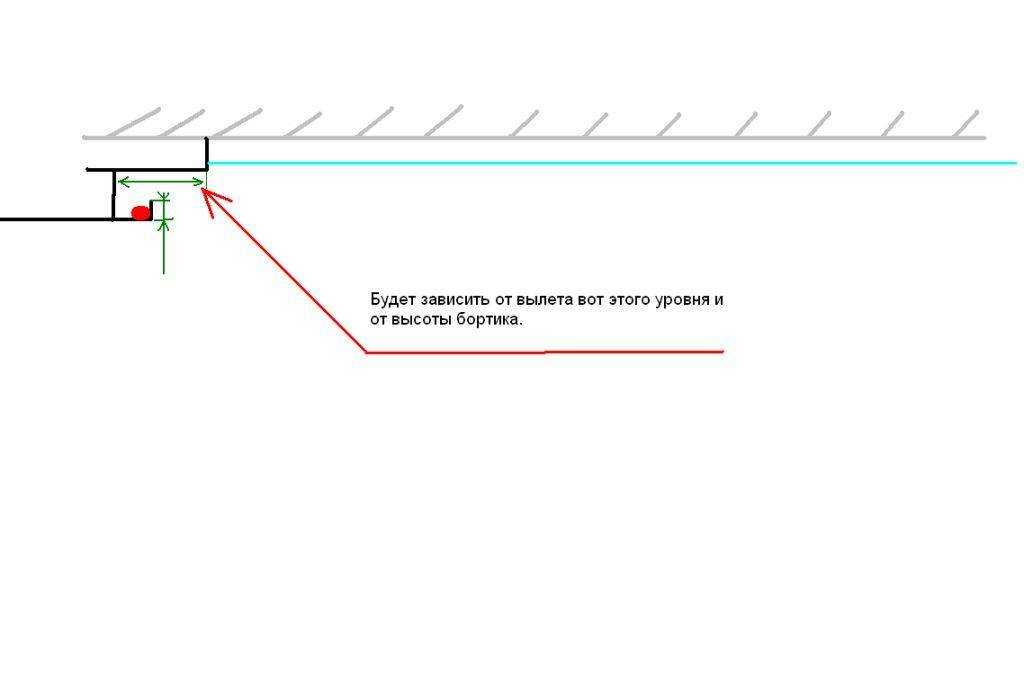

Карниз из гипсокартона на потолок своими руками соорудить сложнее, к тому же эти работы желательно выполнять еще на этапе ремонта. Но зато эффект от данной подсветки будет сильнее. Принцип монтажа аналогичен тому, что используется при обустройстве потолка из гипсокартона. Только не придется зашивать полностью всю поверхность потолочного перекрытия, а достаточно лишь простой конструкции по периметру потолка помещения.

Монтаж предполагает использование металлического профиля. Его количество, равно как и площадь листа гипсокартона, определяется, исходя из размеров комнаты.

Перед непосредственно установкой карниза необходимо подвести кабель для контроллера, а также питающий провод всей подсветки (через выключатель). Ширина карниза из гипсокартона должна быть достаточной для установки блока питания. В работе задействуют паяльник, шуруповерт, термоусадочную ленту, саморезы.

Общие правила монтажа

Для того, чтобы обеспечить бесперебойную работу и продлить срок эксплуатации, следует соблюдать определенные правила и требования:

• при проектировании следует рассчитать схемы длины осветительной установки наличия;
• светодиодную ленту нельзя подвергать механическим воздействиям – гнуть, мять;
• перед тем, как разрезать ленту на части, следует размотать катушку и подключить ее к устройству питания для проверки исправности (случае брака изделие возвращают по гарантии);
• для соединения ленты используют коннекторы круглый или плоский;
• блок питания должен соответствовать полной нагрузке изделия;
• на отрезки ленты более 4А рекомендуется применять не коннекторы, а пайку;
• поверхность, на которую планируется разместить нить со светодиодами следует очистить и выровнять;
• при установке led ленты на токопроводящих поверхностях обязательно следует установить электроизоляционный материал.

Способы установки подсветки на потолок

Самым популярным местом для монтажа led ленты является подвесной потолок (в особенности из гипсокартона). Изделие крепят такими методами:

• устанавливается в специальный короб в качестве скрытой подсветки;
• закрепляется на алюминиевом профиле;
• монтируется на потолочный плинтус.

Установка подсветки на кухонную гарнитуру

В кухонном помещении грамотно подобранный вариант крепления ленты может служить не только дополнительным источником света, но и выступать в роли полноценного источника освещения для рабочих поверхностей. Светодиодные ленты заменили устаревшие встроенные точечные светильники, ими можно хорошо осветить мойку, столешницу или поверхность плиты. Решение, как прикрепить светодиодную ленту к кухонному гарнитуру, индивидуально: ее можно монтировать как в нижней части мебели, так и внутри нее.

Для удобства управления лучше приобрести приспособление для led ламп.  Таким контроллером управления удобно регулировать интенсивность освещения.

Установка подсветки в ниши

Производить монтажные работы в нишах вариант достаточно сложный, требуется специальный короб из гипсокартона. Светодиодная полоса прикрепляется изнутри на поверхность короба или на алюминиевый профиль,  можно использовать потолочные плинтусы. Крепят их на небольшом расстоянии от потолка – примерно 8-10 см. Дополнительный плюс в том, что за плинтус также прячутся провода и блок питания.

Подсветка светодиодными лампами очень популярна в современных интерьерах. Она позволяет воплотить интересные дизайнерские решения. И установить ее довольно просто, главное — заранее все продумать.
