Монтаж стропильной системы односкатной крыши
Несущий каркас односкатной крыши, ее стропильная система, отличается простотой. Для изготовления стропил и других элементов используют качественный и просушенный лес, который необходимо обработать антисептиком. Сечения всех деталей определяют предварительным расчетом на несущую способность, этот этап лучше доверить опытным строителям.
Обычно стропила опирают на две стены, имеющие различную высоту.
При этом желательно, чтобы меньшая стена располагалась со стороны господствующих ветров, так можно значительно снизить ветровую нагрузку на кровлю.
Если в вашей постройке стены одинаковые по высоте, то необходимый уклон формируется при помощи стоек, получившийся фронтон зашивают любым подходящим материалом.
Боковые стены тоже желательно выложить сразу или выполнить таким же способом, как и переднюю часть, при помощи несущего каркаса и обшивки. В таком случае крыши односкатные могут быть значительно усилены монтажом поперечных прогонов, на которые будут дополнительно опираться стропильные ноги.
Для кирпичных несущих стен, перед тем как сделать односкатную крышу, позаботьтесь об укладке мауэрлата, на который будут опираться края стропильной ноги. Он выполняется из цельного бруса, сечение которого должно составлять 150х150 мм, в крайнем случае, можно применять обрезки бруса, длиной не менее 1 метра, так тоже можно распределить нагрузку равномерно по стене.
При монтаже такой кровли на рубленую постройку используйте специальные скользящие крепления для стропил, они помогут компенсировать распирающие нагрузки, появляющиеся при неравномерной усадке бревенчатых стен.
К мауэрлату стропила крепятся жестко при помощи врубов, дополнительно элементы соединяют строительными скобами.
Крыша своими руками (односкатная конструкция) будет прочнее, если есть возможность усилить стропила путем установки подкосов, наклонных стоек (угол 45 градусов), передающих нагрузки на внутренние несущие стены или стойки.
Еще раз напоминаем, применение всех несущих элементом должно быть определено и проверено расчетом.
Утепление односкатной крыши
Если погодные условия позволяют, то утеплять крышу стоит снаружи, изнутри большинство теплоизолирующих материалов монтировать гораздо труднее.
Утепление односкатной крыши чаще всего выполняется следующими материалами:
Выбирая, чем утеплять односкатную крышу, проанализируйте все преимущества имеющихся материалов, как экономические, так и технические.
Утепление снаружи выполняется в следующей последовательности.
Нижняя часть стропил подшивается деревом, фанерой или другим подобным
материалом, он будет служить основанием для слоя утеплителя. На получившееся основание укладывается слой пароизоляции, она должна лежать сплошным ковром, без разрывов.
При монтаже обращайте внимание, какой стороной укладываете пароизоляцию, она работает в одном направлении, так что не перепутайте. Перед тем, как построить односкатную крышу, лучше уточните подобные нюансы. Поверх стропил укладывается слой гидроизолирующей мембраны, который предохранит утеплитель от намокания
После этого на стропильные ноги набивают брусок высотой не меньше 20 мм, он поможет сформировать вентиляционный зазор между кровельным покрытием и гидроизоляцией
Поверх стропил укладывается слой гидроизолирующей мембраны, который предохранит утеплитель от намокания. После этого на стропильные ноги набивают брусок высотой не меньше 20 мм, он поможет сформировать вентиляционный зазор между кровельным покрытием и гидроизоляцией.
Пеноплэкс
Пеноплекс – это пенополистирол, обладающий отменными прочностными свойствами. Его используют при утеплении бетонного перекрытия, перед тем, как произойдет заливка бетонного пола. К деревянным перекрытиям такой материал не применяют, ведь он не будет «дышать», вследствие чего на дереве появятся грибки и плесень.
Перед укладкой выравнивают пол чердака, после укладывают пароизоляционный материал. Далее выкладывают плиты с разбежкой, а поверхность крепят дюбелями со шляпкой. Стыки заполнить монтажной пеной, а когда она засохнет залить песчано-цементной стяжкой в слой 5 см.
Типы кровли
В зависимости от конструкции и используемых материалов крыши могут быть 2-х разновидностей:
- Теплый тип. При изготовлении такой кровли скат выполняется в виде «слоенного пирога», в котором помимо наружного покрытия кровельным материалом предусматривается гидроизоляция и теплоизоляция, а иногда и пароизоляция. Чердак в этом случае может использоваться в качестве жилого помещения, где обеспечивается нормальная температура.
- Холодная крыша. Эта конструкция обеспечивает только защиту от осадков и не имеет тепловой изоляции. Сами кровельные материалы имеют повышенные значения теплопроводности и не могут исполнять роль утеплителя. В результате формируется холодный чердак, используемый в качестве складского помещения.
Тип крыши чаще всего обусловлен экономическими соображениями. Для частных домов в постоянным проживанием предпочтительней смотрится теплая кровля. Дачные и загородные дома с сезонным проживанием часто имеют второй вариант кровельной конструкции.
Специфика холодной крыши
Крыша холодного типа имеет свои особенности и специфику. Она имеет упрощенную конструкцию, когда по обрешетке стропил накладывается только гидроизоляция и кровельное покрытие. Это дает возможность облегчить и удешевить ее. Холодная крыша – это бюджетный вариант частного дома.
Основная специфика данной крыши заключается в отсутствии теплоизоляции на скатах, но под ними создается воздушное пространство, обеспечивающее своеобразную буферную зону. Воздух обладает определенным тепловым сопротивлением, что позволяет постепенно охлаждать поднимающийся тепловой поток. В результате на внутренней стороне кровли не образуется ледяная корка.
Воздушное пространство чердака снижает и воздействие холода, но этого недостаточно для существенного уменьшения тепловых потерь. Реальным способом сохранения тепла внутри дома становится утепление потолочного перекрытия.
По железобетонному перекрытию
Железобетонное перекрытие устраивается в кирпичных и блочных домах. Выполняется пустотными панелями, монолитной заливкой. В плитах ПК сеточное армирование применяется только до 4,5 метров. Панели более длинные армируются преднапряжённой арматурой. Вывод: при длине более 4,5 предпочтительны прочные плиты ПБ. Чтобы стыки между плитами не трескались, их проклеивают эластичным материалом.
Замкнуть тёплый контур дома с ж/б перекрытиями в узлах примыкания потолка и стен намного проще, чем с деревянными (устраняются проблемы эксплуатации здания). Такое перекрытие позволяет при большом пролёте без проблем устроить опорную раму для кровли.
Есть два варианта утепления.
Без цементно-песчаной стяжки
Наиболее рациональное решение, но для обслуживания кровли необходимо устраивать ходовые мостки. Пароизоляция (при том, что бетон паронепроницаем) по плите и парапету на высоту утепления выполняется битумной мастикой толщиной 2—3 мм. Этот слой разделяет бетон и утеплитель, предотвращает запревание последнего.
Утеплитель на потолок в частном доме в таком случае – насыпные и рулонные материалы. Минеральная и эковата, перлит, вермикулит. Керамзит из-за высокого коэффициента теплопроводности (в свете современных требований по энергосбережению) к утеплителям отнести сложно. Но когда утепление потолка керамзитом – суровая необходимость, этот слой надо увеличить и защитить от продувания.
Можно утеплить газобетоном марки Д150, пенобетоном: всё зависит от местности, где расположен дом. Опилки, стружка с глиной, гипсом, известью также подходят для тёплых регионов.
Пирог выглядит так.
- Железобетонная плита.
- Выравнивающая стяжка.
- Паробарьер (наплавляемая мастика или плёнка) с заходом на парапет.
- Устройство лаг при эксплуатируемом чердаке или ходовых мостков при неэксплуатируемом.
- Утеплитель.
- Паропроницаемый ветробарьер.
- Дощатый настил сплошной или ревизионный.
Люк для посещения чердака устраивается аналогично варианту утепления по балкам.
С цементно — песчаной стяжкой
Под стяжкой отлично работают пенопласты – белый и экструдированный. Паронепроницаемые материалы, не требуют дополнительной защиты от влаги, пара. Толщина стяжки – 3 – 5 см (в зависимости от марки пенопласта). Утепление потолка пеноплексом эффективнее, так как плиты имеют выбранную четверть, которая перекрывает стыки.
Минеральная вата
Это большая группа материалов, произведенных из минерального сырья — горных пород, боя стекла, отходов металлургической промышленности. Для утепления жилых домов применяются 2 вида — базальтовая (каменная) и стекловата. Шлаковата склонна к сильной усадке и водопоглощению, поэтому используется преимущественно для теплоизоляции хозпостроек или промышленных объектов.
Минеральная вата — самый распространенный утеплитель для каркасных деревянных домов, поскольку не горит и близка по техническим характеристикам к древесине. Производится в виде рулонов, плит или прошивных матов типовых размеров, подходящих для укладки между элементами несущего каркаса. Рыхлая волокнистая структура хорошо удерживает тепло, а благодаря упругости волокон вата мало усаживается под собственным весом. Синтетическое связующее присутствует в очень небольшом количестве — до 3,5%, что обеспечивает безвредность для здоровья. Для укладки на потолке применяется рулонный материал, мягкие или полужесткие плиты. При отсутствии нагрузки они не сминаются и долгое время сохраняют высокие теплоизоляционные качества.
Если по перекрытию предполагается ходить, необходимо уложить настил из досок, ОСП или фанеры. Это защитит минеральную вату от деформаций. Наступать на нее запрещено как во время монтажа, так и эксплуатации. Недостаток волокнистого утеплителя — высокая гигроскопичность. Чтобы защитить материал от переувлажнения, со стороны теплого помещения рекомендуется укладывать пароизоляцию. Она не даст водяным парам проникать в теплоизоляцию и ухудшать ее свойства.

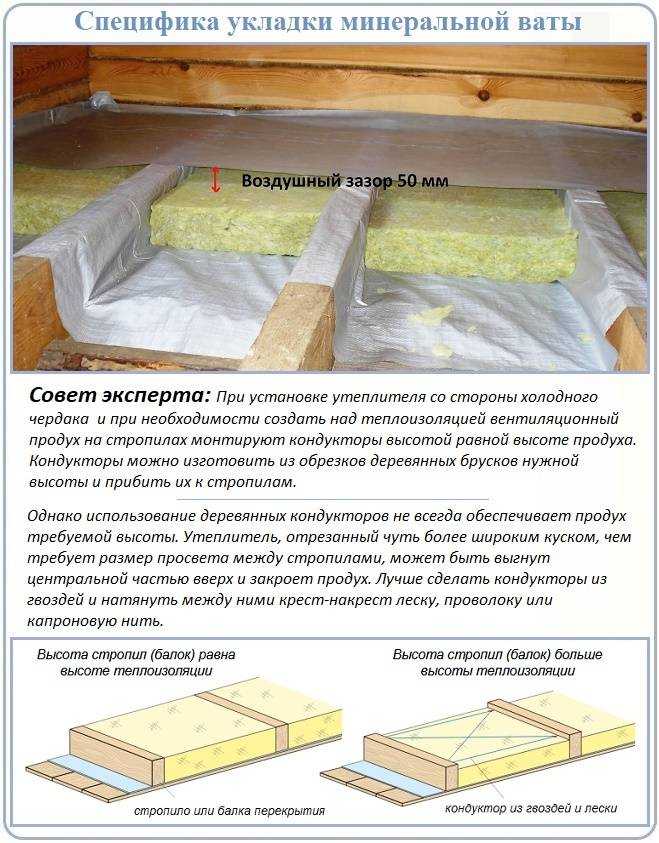

При монтаже минеральная вата раскладывается по горизонтальной поверхности между балками перекрытия. Швы заполняются обрезками, чтобы исключить мостики холода. Если есть риск протечек сверху, на утеплитель расстилается гидроизоляция.
Толщина теплоизоляционного слоя для надежной защиты от холода определяется теплотехническим расчетом. В зависимости от климатической зоны, конструкции и состава пирога потолка потребуется от 150 до 300 мм толщины утеплителя.
Современная стекловата несколько дешевле каменной, но не уступает ей по теплопроводности и другим показателям. Многие боятся мельчайшей стеклянной пыли, которая выделяется при монтаже. Чтобы защититься от ее вредного воздействия, необходимо соблюдать меры безопасности, как впрочем и при укладке базальтовой ваты.
Технология утепления деревянного потолка минватой
Волокнистый утеплитель можно выкладываться двумя способами:
- Сухой. Способ подразумевает монтаж материала в промежуток между несущими плитами и обшивкой. Обустройство возможно с созданием каркаса, последующей укладкой ваты в промежутки между профилями. И без каркаса – плиты фиксируются гидроизоляционным материалом, обрешеткой.
- Мокрый. Приклеивание материала на плоскость с последующим обустройством гидроизоляции, финишной облицовкой.
Минвата применяется как для внешних, так и внутренних работ. Технология утепления потолочного пространства зависит от назначения помещения, высоты, механического давления и других условий.
Схема устройства потолка с утеплением

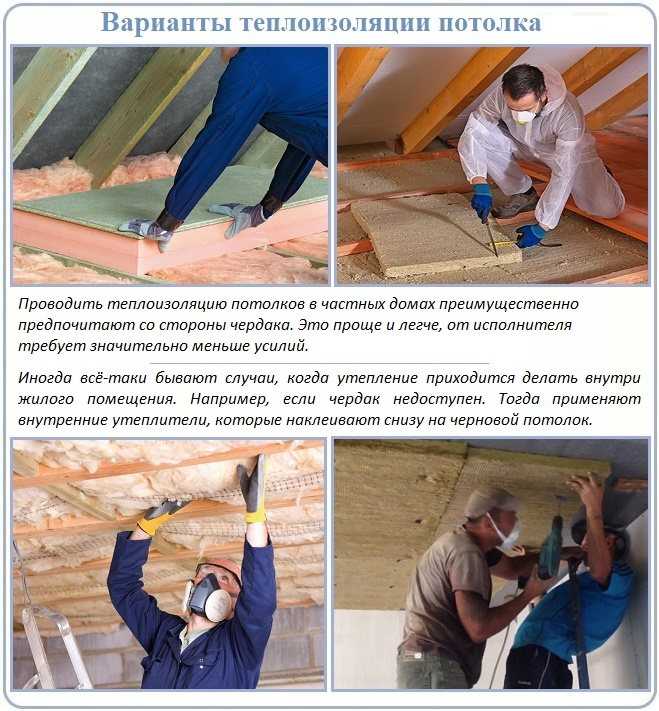

В зависимости от итогового результата хозяин выбирает утепление потолка в деревянном доме минватой по одному из вариантов:
Внутреннее утепление. Подходит для помещений с высокими потолками. Конструкция отнимает 15-45 см высоты, толщина слоя зависит от климатических условий и выбранного типа продукции.
Внешнее утепление (со стороны чердака). Проводится с защитой инженерных коммуникаций.
Комбинированный вариант. Сочетание внешней и внутренней технологии. Минвата укладывается по потолку изнутри комнаты и со стороны чердака
Способ подходит для утепления строений, где важно поддерживать высокие температурные показатели длительное время (бани, сауны).
Выбор толщины минваты
Показатель толщины листа – важный качественный параметр. Размеры продукции указываются на упаковке, их нужно прочитать. Чтобы определить, какая нужна толщина минеральной ваты для утепления потолка, следует определить:
- количество слоев, выкладываемых на плоскость;
- климатические условия региона;
- комфортную температуру помещения.
Средний показатель толщины утеплителя 20-200 мм. Для изоляции жилых строений используется минвата толщиной 150 мм. Для утепления крыши плоского горизонтального формата подходит толщина 30 мм, для скатной крыши до 200 мм.
Технология наружного утепления потолка
При утеплении потолка снаружи минватой алгоритм работ такой:

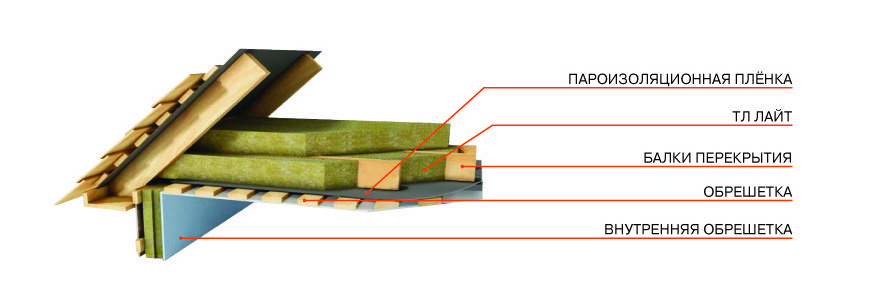

- Чердачное потолочное перекрытие закрывается пароизоляционной мембраной. Стыки и нахлесты проклеить строительным скотчем.
- Поверх пароизоляции между балками раскатывается утеплитель так, чтобы не оставалось щелей рядом с балками. Примятое волокно примет свой вид через 15 минут, станут заметны прорехи и щели.
- Если слой теплоизоляционного материала превышает высоту балок, на балки набиваются бруски с расчетом высоты утеплителя.
- Накрывать минвату сверху необязательно, но для упрочнения конструкции и снижения теплопотери, рекомендуется смонтировать простое напольное покрытие. Хотя бы бросить настил из досок.
При выкладке листов в два и более слоев рекомендуется использовать «кирпичную технику»: верхний слой листов перекрывает стыки нижних слоев.
Технология внутреннего утепления
Для того чтобы утепление потолка минватой в частном доме не доставило хлопот, специалисты рекомендуют приобретать плитный материал.
Технология монтажа листов:
- Гидроизоляция потолка. Для этого подходит пленка, пергамин, другие прочные материалы.
- Каркас. Деревянный или металлический каркас собирается и крепится на дюбель-гвозди к основанию потолка.
- Выкладка минваты. Применяется сухой или мокрый способ. При сухом листы помещаются в ячейки каркаса. Мокрый – приклеивание листов. Лучше использовать клей для кафеля – он прочнее и быстрее схватывается. При необходимости поверх первого слоя кидается второй слой утеплителя.
- Поверх минваты настилается гидроизоляционный материал. Крепеж на тонкие рейки к каркасу или скотчем также к обрешетке каркаса.
- Вся конструкция зашивается листами ГКЛ, фанерой или другими листовыми материалами.
На этом утепление потолка в доме изнутри минватой закончено. Толщина «пирога» зависит от климатических условий в регионе и теплоизоляционных показателей строения в целом.
Инструменты и материалы для работы
Мастеру пригодится следующий набор:
- шуруповерт;
- ножницы для разрезания листов;
- уровень лазерный;
- маты или рулоны утеплителя;
- бруски или металлопрофиль для обустройства каркаса;
- рейка для крепления;
- метизы;
- скотч, клей, пена;
- гидро-, пароизоляционные материалы.
Для работы пригодится стремянка или прочная основа. Финишная отделка потолка, пола – материалы по выбору хозяина.
Утепление потолка

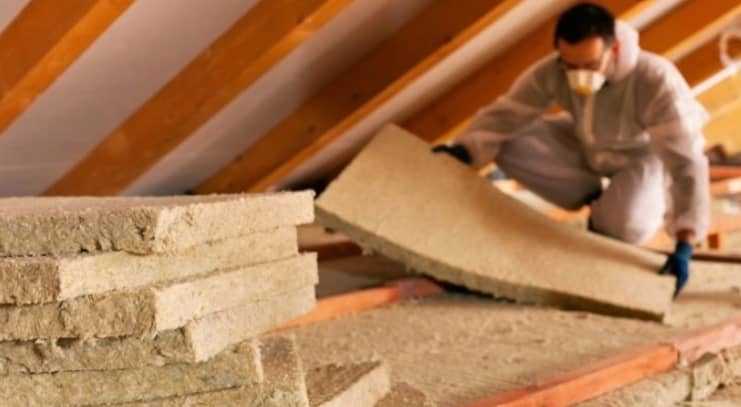

Рассмотрим сам процесс утепления потолка чердака минватой. Технология различается, исходя из конкретных конструкций и выбранных схем.
Снаружи

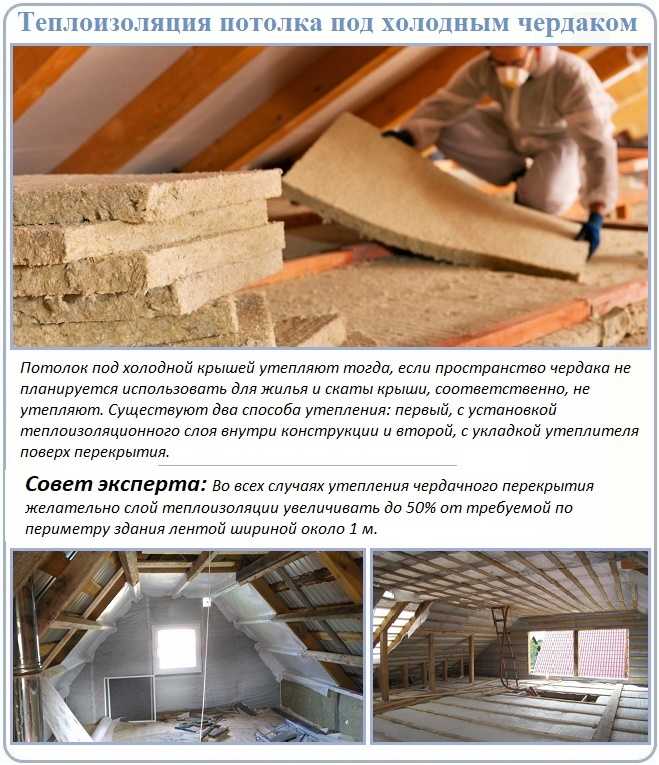

Самый простой и быстрый способ теплоизоляции – межбалочный. Если потолок выполнен из массивных досок, пароизоляцию необходимо обводить вокруг балок или делать завороты пленки на них. Если же потолок набран из тонкой вагонки или планок, фольгированную пароизоляционную пленку крепят ниже балок, по потолку.
Методы утепления деревянного потолка с чердака
Полная схема утепления требует существенно больше труда, материалов и времени, но она и намного эффективнее. К межбалочному слою из рулонов или матов добавляют надбалочный двойной слой плит. Укладывать слои нужно с перекрытием.
Как утеплить холодный потолок изнутри
выбирая способ теплоизоляции потолка изнутри, нужно понимать, что любой из них снизит высоту помещения. Минимальные потери высоты будут в случае монтажа натяжного потолка или подвесного потолка из гипсокартона. В этом случае плиты термоизоляции можно заложить между направляющих металлопрофилей.
Крепление базальтовой ваты на тарельчатые дюбели
Если подвесной потолок не планируется, то плиты изоляции можно крепить различными способами:
- Все-таки сделать направляющие из деревянных реек или металлопрофиля.
- Закрепить панели специальными тарельчатыми дюбелями. На один мат размером 1200 *600 мм нужно не менее 4-5 дюбелей
- Приклеить к перекрытию мастикой.
На нижнюю часть утеплителя приклеивают армированную сетку, и уже на нее наносят выравнивающий грунт и слои краски.
Без чердака
При утеплении строений без чердака кроме решения задачи собственно сохранения тепла необходимо обеспечивать отведение излишней влаги, как содержащейся в воздухе в виде паров, так и конденсирующейся на холодных поверхностях.
Схема для строений без чердака
Под легким потолком закладывается паробарьер, на него укладывается слой теплоизоляции материала. Необходимо обеспечить два вентилируемых зазора — между теплоизоляцией и гидроизоляцией и между гидроизоляцией и кровельным материалом. Вдоль конька нужно устроить продухи или просто приподнять накладку конька так, чтобы воздух мог выходить свободною.
Утепление крыши изнутри, видео
Технология утепления односкатной крыши
К преимуществам односкатной крыши относят простоту конструкции и монтажа, низкую парусность и минимальные затраты на стройматериалы. Чердачное помещение под ней малопригодно в качестве жилого помещения, чаще всего оно используется как кладовка.
Утепление односкатной крыши проводится с целью снижения общих тепловых потерь, работы лучше проводить на стадии строительства.

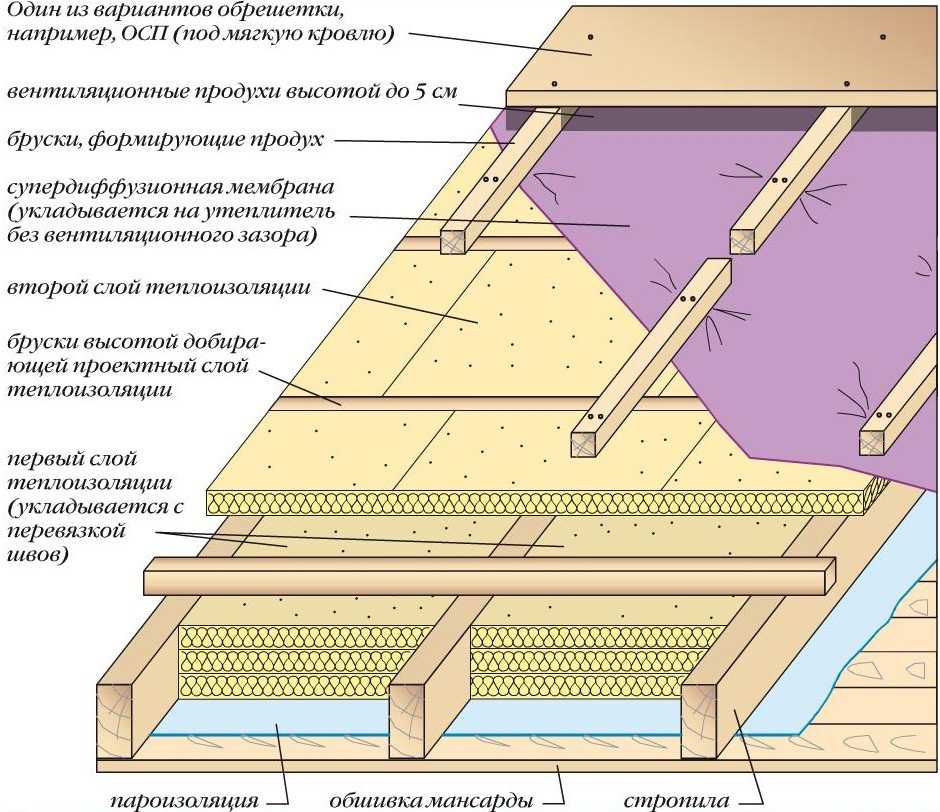

Кровельный пирог состоит их трех слоев: гидро-, тепло- и пароизоляционного, к нюансам укладки относят необходимость в зазорах, плотном прилегании утеплителя к стропилам и выборе правильной стороны размещения пароизоляционной пленки.
Выбор материала, основные требования
Выбирается теплоизоляционный материал с низкой плотностью, оказывающий минимальную нагрузку на стропила, с коэффициентом теплопроводности не выше 0,05 Вт/м∙°C.
Утеплитель должен выдерживать смены температурного режима, быть влагостойким, невозгораемым, устойчивым к биологическим воздействиям (грибку, плесени, грызунам).
Важным требованием является плотное прилегание материала к стропилам и отсутствие зазоров.
Подходящие виды утеплителя в данном случае являются:
- Минвата из расплавов базальтовых пород.
- Стекловата хорошего качества.
- Экструдированный пенополистирол.
- Жидкий пенополиуретан.
Рекомендуемая толщина слоя составляет 15-20 см, ширина подбирается с учетом шага между стропилами (в среднем это 60 см).
Утепление крыши изнутри своими руками
Для исключения мостиков холода и быстрого монтажа удобнее использовать материал в рулонах.
Использование вспененного ППУ полностью исключает проблему зазоров и щелей. Читайте статью про пенополиуретан и его свойства.
Самый дешевый вариант ‒ пенопласт не подходит по пожаробезопасным нормам, плотные натуральные утеплители изо льна и джута использовать нецелесообразно из-за высокой стоимости.
Обратите внимание
Засыпка сыпучих материалов (керамзита или перлита) возможна лишь при утеплении односкатной крыши снаружи одновременно с ее возведением, этот способ считается неудобным и выбирается редко.
depositphotos
Порядок проведения работ
Последовательность укладки слоев зависит от способа проведения утепления: наружного или внутреннего.
Из-за низкого наклона односкатной крыши ее целесообразно утеплять снаружи, в этом случае для укладки теплоизоляционного материала с нижней стороны стропил крепится обрешетка, на которую сплошным слоем укладывается пароизоляция (внутри помещения).
После монтажа утеплителя его обязательно защищают от влаги, используется рулонная гидроизоляция или мембранные пленки.
Если работы проводятся внутри помещения, вначале прибивается гидроизоляционный материал, затем ‒ укладывается утеплитель, последний слоем идет парозащита.
Монтаж каждого слоя имеет свои нюансы и требования.
Гидроизоляция
Защита утеплителя от внешней влаги является обязательным условием, в противном случае он потеряет свои изоляционные свойства. Между кровлей и гидроизоляцией предусматривается зазор в 3-5 см.
Влагоизоляционное мембранное полотно или пленку укладывают с небольшим прогибом. Для крепежа используется строительный степлер, места креплений и стыков проклеиваются скотчем.
Утеплитель
Перед монтажом волокнистые материалы типа стекло- или базальтовой ваты открывают заранее, чтобы они восстановили форму. Пространство между стропил заполняется утеплителем. Сбивать и специально уплотнять мягкие виды утеплителя нельзя, это ухудшает его теплоизоляционные свойства.
Жесткие плиты экструдированного пенополистирола укладываются по тому же принципу ‒ в межстропильные зазоры, минимум в два слоя, для герметизации все щели заполняются монтажной пеной.
Пароизоляция
Основное назначение данного слоя — предотвращение намокания утеплителя под воздействием поднимающегося вверх влажного воздуха. Исключение этого этапа допускается лишь в случае покупке утеплителя со специальным защитным слоем (например, лавсановым).
При выборе нужной стороны монтажа учитываются рекомендации производителя, предусматривается обязательный нахлест 10-15 см. Материал крепится к стропилам скобами, места стыков полотнищ обрабатываются герметик-лентой.
Утепление плитными материалами
Плитный материал полностью перекроет доступ кислорода к перекрытиям, поэтому нет смысла использовать утепление потолка со стороны чердака с помощью плит, если дом построен из натуральных материалов.
В качестве плитных материалов популярны пенополистерол, минеральная вата в плитах, солома, водоросли, камыш.
Укладывают плитные материалы только на ровную поверхность, если есть недостатки, их лучше исправить. Поверх перекрытий кладут пароизоляционную пленку. После укладки плитного материала, на чердаке можно будет постелить настоящий пол.
Плотный экструдированный пенополистерол (иначе пенопласт) неплохо подойдет для утепления чердака. Существенным минусом является легковоспламеняемость и токсичность. При укладке щели на стыках плит необходимо заполнить монтажной пеной. Поверх плит кладут цементно-песчаную стяжку слоем в 4-5 см. Стяжка вполне способна заменить полноценный пол, но при желании можно постелить доски и т.п..
Камыш – экологичный натуральный материал, появившийся на рынке утеплителей совсем недавно. Он абсолютно не токсичен, конечно же, безопасен, горит слабо, после обработки можно добиться полной пожарной безопасности. Камыш – один из немногих плитных материалов, которые подойдут для утепления домов из натуральных материалов.
Выбор материала для теплоизоляции – дело серьезное, лучше в нем не ошибаться. Ведь именно от теплоизоляции зависит температура в доме, качество жизни семьи, проживающей в нем, и срок эксплуатации строения в целом, так что утепление потолка со стороны чердака – вещь важная и нужная.
