Каркас на потолок под гипсокартон: инструкция по монтажу

Подготовка помещения

В новостройке вся подготовка помещения к устройству потолка сводится к его очистке от мусора. В обжитой квартире необходимо:

1. Убрать из комнаты всю мебель, чтобы обеспечить беспрепятственный доступ к любой точке потолка;
2. При невозможности выполнить первый пункт, закрыть кресла, диван или шкаф полиэтиленовой пленкой от пыли, образующейся при сверлении потолка и стен под дюбели. При этом нужно быть готовым и к неоднократному передвижению предметов мебели с места на место, для получения доступа ко всему потолочному пространству, и к чистке кресел и дивана, потому что пыль имеет свойство пробираться под пленку, находя мельчайшие отверстия;
3. Очистить потолок от отставшей краски, следов плесени (грибка), копоти.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

Покраска ГКЛ и установка освещения

При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.

Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.

Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка — схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.

Как сделать подсветку

Без дизайнерских решений по свету устройство подвесного потолка практически теряет смысл — тот же эффект и от просто покрашенного потолка (если не считать возможность скрыть некоторые дефекты перекрытия — в таком случае, простой ремонт потолка в несколько раз дешевле).

На практике применяются различные варианты подсветки:

• Контурная — свет направлен снизу вверх, с первого уровня потолка на второй, по всему периметру помещения;
• Направленная — потоки света идут параллельно поверхности потолка. Светодиодные лампы также расположены по всему периметру помещения. Могут светить вовнутрь помещения, а могут и наоборот — от центра к стенам;
• Стандартная — плафоны устанавливаются в ГКЛ, лампы светят вниз;
• Фигурная — все лампы светят в разные стороны, создавая необычный световой эффект;
• Точечная — самая сложная, напоминающая ночное небо, когда наряду с обычными светодиодными лампами монтируются миниатюрные светодиоды, обозначающие на потолке светящуюся точку.

Установить такое освещение можно самостоятельно, не прибегая к помощи электрика. Здесь сложности только в одном — придумать подсветку потолка для конкретной комнаты.

Металлический профиль для работы

Потолочный профиль. Высота его 2.7см., ширина 6 см. На профиле имеются «канавки», которые дают дополнительную прочность. Потолочный профиль ПП – это основание, к которому прикрепляются ГКЛ.

Направляющий профиль ПНП. Высота 2.8см., ширина 2.7см. В этом профиле есть специальные отверстия для крепления. Он крепится на стены по периметру комнаты и направляет потолочный профиль.

Арочный профиль АП. Высота 6см., ширина 2.7 см. В основном используется в криволинейных конструкциях потолков. С его помощью можно сделать волну на потолке. Этот профиль лишен специальных ребер.

Угловой профиль УП. Применяется для углов. Он омет много отверстий.

Если затевается ремонт потолка из гипсокартона на кухне, тогда следует применить оцинкованный профиль. Он практически не поддаётся коррозии.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры

Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции

При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.

2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.

3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости, потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Дюбель-гвоздь для ГКЛ

Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)

Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.

Подготовка стены

Для монтажа каркаса из профиля на стену какой-то сложной подготовки не требуется. Самое главное — чтобы в стене прочно держались саморезы или дюбель-гвозди

Важно, чтобы основание было прочным. Не стоит крепить каркас на рыхлую и вздувшуюся штукатурку или плитку. Такое покрытие лучше полностью демонтировать

Такое покрытие лучше полностью демонтировать.

Если же основание прочное — бетон или кирпич с крепкой штукатуркой, дерево, гипсолит, то никакая обработка поверхности не нужна.

В интернете вы можете встретить рекомендации покрыть стену грунтовкой. При монтаже металлического каркаса с помощью дюбель-гвоздей такая обработка бессмысленна.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
4. Все элементы конструкции надежно скручивают саморезами по металлу.
5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Подготовка потолка перед установкой гипсокартона

Особенной отделки и выравнивания потолочного основания не потребуется, подвесная конструкция хорошо скрывает все недостатки. Однако небольшая подготовка все же нужна.

Что делать:

1. Снять старую облицовку, стараясь максимально обнажить бетонные плиты перекрытия. Однако если штукатурка держится хорошо, то можно оставить слой без снятия. Достаточно удалить участки, где декор шелушится, обваливается, зачистить границы зоны.
2. Ремонт перекрытий проводится при наличии щелей и трещин. Заделывать их можно стартовой шпаклевкой, цементным раствором или монтажной пеной.
3. Иногда попадаются участки, где видно арматуру. Металл следует очистить от ржавчины, промазать преобразователем ржавчины, дать просохнуть и только потом заделать щели.
4. Грунтовка поверхности обязательна почти всегда. Делается процедура для обеспыливания поверхности и упрочнения сцепления штукатурки с основанием. Грунтовать лучше на 2-3 раза, при этом раствор подбирается не только глубокого проникновения, но и с антисептическими добавками.

В последнюю очередь прокладываются инженерные коммуникации. Для начала нужно определить необходимость постоянного или периодического доступа к проводам, а потом уложить их сообразно потребностям. Электрические кабеля укладываются в защитную гофру, чтобы минимизировать риск пожара при замыкании, а вентиляционные каналы выполняются из пластиковых труб.

Монтаж направляющего каркаса

После завершения подготовительного этапа наступает момент делать потолок из гипсокартона своими руками.

Пошаговая инструкция монтажа направляющего каркаса выглядит так:

1. Замерить рулеткой самый низкий угол в комнате, поставить метку на расстоянии 5 см от потолочного основания.
2. Уровнем отмеряется аналогичная высота по всем остальным углам. После этого выставляются метки, по которым отбивается горизонтальная черта – уровень нижней границы монтажа профилей.

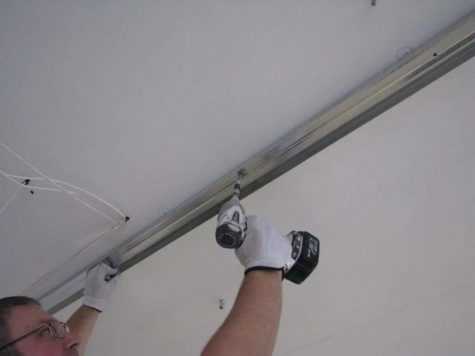

3. Направляющий каркас прикрепляется вдоль стен с присадкой на дюбеля. Если в некоторых местах нужно удлинить профиль, то расшивка делается из куска металлопрофиля.

Монтаж основного профиля

При размерных показателях листа 120х150 см, потолочные профили крепятся с шагом в 40 см. Так элементы будут уложены дважды посередине и по обоим краям на профили.

Монтаж основного профиля происходит следующим образом:

1. Потолок разметить карандашом для упрощения крепежа.
2. Через каждые 2,5 м установить перемычки из этого же металлопрофиля. Если листы другого размера, то расчет производится по параметрам материала. На точках стыков закрепить крабы.
3. Определить место монтажа подвесов. Установка первого в 30 см от стены, последующих в 60 см друг от друга. Крепеж анкерами, обычные дюбеля не подходят, они проседают под весом конструкции и вылетают из стены.

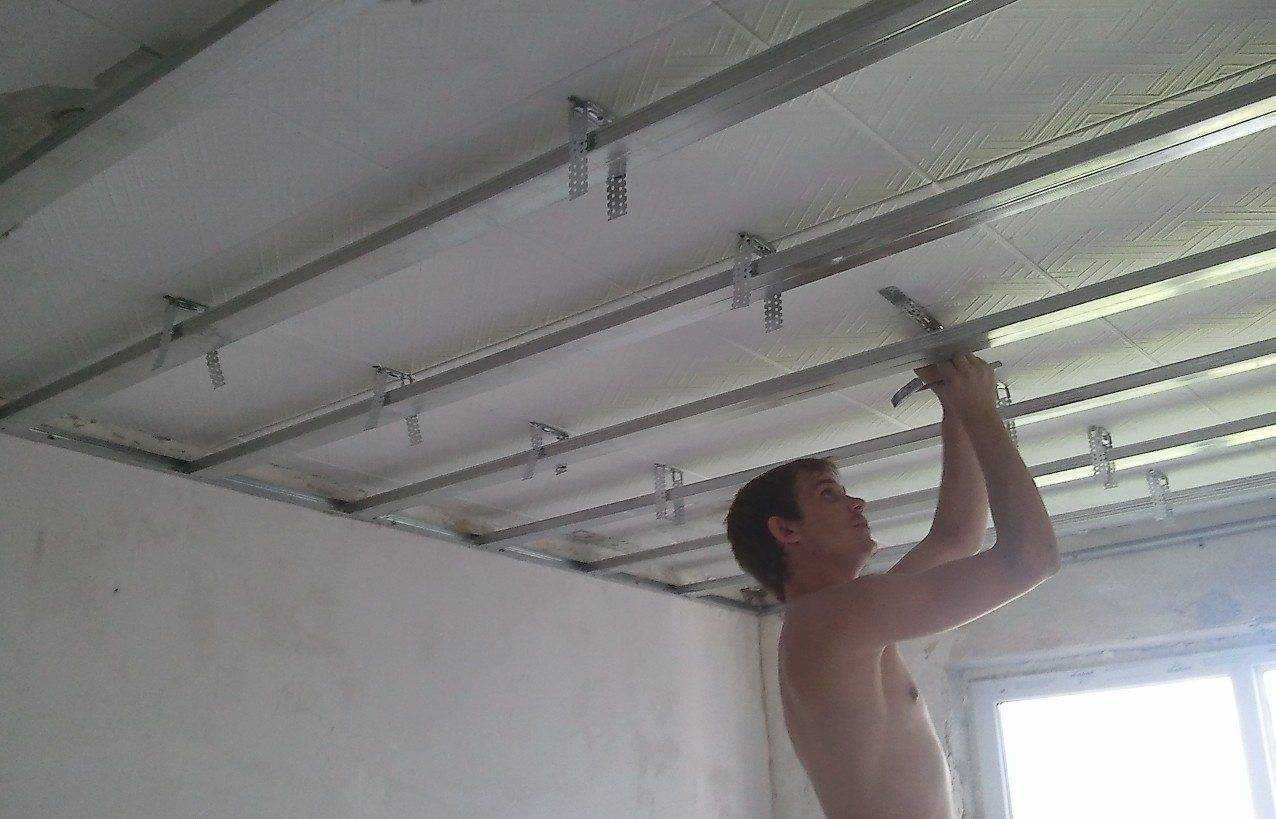

Остается закрепить потолочные профили к подвесам, начиная от углов помещения. Теперь каркас готов, можно приступать к следующим работам.

Укладка теплоизоляционного материала

Утепление потолка помогает решить проблему утечки тепла и звукоизоляции. Для работы лучше подходят листовые или рулонные материалы с уже имеющейся пленкой гидроизоляции, например, пенофол фольгированный толщиной в 4 мм.

Материал можно посадить на степлер, шурупы, но если такой вариант неприемлем, подходит обычный сапожный клей или жидкие гвозди. Крепеж не нарушает структуру утеплителя, при этом хорошо держит его на потолке, не давая сползать и отваливаться. Как альтернатива – двухсторонний скотч.

Промазывать клеем лучше как профили, так и пенофол – обеспечивается прочность сцепления. Жидкие гвозди наносятся только на утеплитель, а скотчем проклеиваются все швы. При применении фольгированного пенофола листы укладываются так, чтобы фольга «смотрела» в сторону жилой комнаты.

Установка листов ГКЛ

А теперь о том, как сделать потолок из гипсокартона прочным и практичным. Закрепление на профиле будет проще, если есть помощник, который подержит элементы во время крепежа. Но можно обойтись своими силами, применив распорку на длинной ручке – вариант «швабры» высотой до потолка. Длинная поперечина будет придерживать лист, пока мастер его крепит.

Собрать потолок можно разными способами, но лучше крепить листы на саморезы для гипсокартона. Вкручивать метизы следует по краям листа и в точках, где под листом проходит профиль. Шаг саморезов 30-40 см.

Ввинчивать метиз нужно так, чтобы шляпка утапливалась в тело облицовки и не возвышалась над уровнем ГКЛ. Однако при прикладывании избыточной силы, часто мастер нарушает лист картона. Этого делать нельзя, гипс остается без защиты и быстро разрушается. Все остальные листы крепятся аналогичным образом. На этом основная часть работы окончена.

Монтаж поперечного каркаса

При воспроизводстве поперечного каркаса (допустим, на лоджии) не потребуются крабы и перемычки. Этот способ дешевле ячейного, потому что здесь будет идти меньше материала.

Для монтажа поперечного каркаса необходимо:

• Сделать схему данного каркаса. Для этого надо высчитать высоту подвесного потолка. Поперечные профиля будут крепиться в 50-ти см. друг от друга.
• При нахождении в комнате самой низкой точки, следует начертить линию.
• На эту линию прикрепляется направляющий профиль.

Прикрепление поперечного профиля

• На потолочном перекрытии надо начертить параллельные линии через каждых 50 см.
• Прикрепляем потолочный профиль, согласно разметке на потолке под каркас гипсокартона.

Получается, что на лист гипсокартона приходится 6 профилей. На последнем профиле будет прикреплено 2 листа гипсокартона.

Советуем посмотреть: как сделать поперечный профиль.

Если монтаж выполнен в точных пропорциях, тогда каркас будет такой же по прочности, как и ячеичный. После чего можно заняться отделкой.

Монтаж гипсокартона на потолок в одиночку

Перед началом работ необходимо продумать все действия, чтобы избежать проблем. Прикручивать плиты очень нелегко, для этого потребуются вспомогательные приспособления.

Если используется подвесная каркасная система, зафиксировать листы гипсокартона можно несколькими методами.

Телескопические подъемники

Представляют собой устройство с упорами, на которых размещается плита и равномерно поднимается до нужного уровня. Недостаток такого варианта – высокая цена оборудования, что не позволяет приобретать его для домашнего применения.

Видов профессиональных телескопических подъемников существует масса, но у всех этих моделей есть один серьезный минус – это высокая цена

Сделать такую систему самостоятельно можно, но не всегда. Для этого используются трубы разного диаметра:

1. Более тонкие детали свариваются в единый нижний каркас. Должна получиться конструкция с двумя крайними опорами на ножках, напоминающая открытую вешалку для одежды.
2. Стойки рассверливаются насквозь с шагом от 5 до 10 см. Все точки на двух столбах должны располагаться на одном уровне.
3. Толстые фрагменты одеваются сверху. На их верхних краях размещается вертикальная перекладина, проклеенная резиной. Общая система представляет собой два Т-образных столба.
4. По мере поднятия трубы большего диаметра фиксируют штырем на нужном уровне.

Соорудить подъемник из 4 шестов и верхнего опорного каркаса реально, но без опыта пользоваться такой самодельной техникой в одиночку сложно

Использование кронштейнов и подвесов

Более быстрый и простой метод, позволяющий закрепить листы гипсокартона. Алгоритм действий:

1. Комната освобождается от всего лишнего.
2. Для облегчения работ сооружаются козлы. Конструкция должна быть предельно надежной, устойчивой и с запасом выдерживать вес человека.
3. К стенам крепятся уголки таким образом, чтобы под них можно было подсунуть лист ГКЛ. Для определения отступа от навесной системы за основу берется толщина плиты плюс 2–3 мм. Этот зазор обеспечит свободный вход без ненужного колебания.
4. На другом краю необходимо смонтировать подвесную деталь. Она представляет собой отрезок профиля больше ширины плиты. Его следует прикрутить на уголок с каждого края. Другая часть крепежного элемента фиксируется на каркасе. Это позволяет получить промежуток между обрешеткой и профилем, который должен быть немного больше толщины ГКЛ.
5. Заранее подготавливается инструмент. Для удобства используется шуруповерт или легкая дрель, которая вешается на ремень. Также набирается необходимое количество саморезов.
6. Плиту нужно сначала направить под подвес из профиля: лист просовывается в зазор, после чего заводится под стеновые уголки.
7. Осуществляется выравнивание и последовательный монтаж остальных деталей.

Технология может показаться сложной, но если приноровиться, то работа не займет много времени и обеспечит отличный результат.

Крепление на клей

Чтобы приклеить гипсокартонные листы непосредственно к потолку, необходимо сделать следующее:

1. Изготавливаются подпорки из деревянного бруса или металлического профиля. Нижний край приспособления должен обеспечивать надежный упор, а верхний должен быть Т-образным.
2. К стенам крепятся уголки. Их можно заменить отрезком детали каркаса. Отступ от потолка должен быть не меньше толщины плиты плюс 2–3 мм.
3. Вымеряется и вырезается нужный фрагмент. На изнаночную сторону наносится клей или гипсовая смесь.
4. Элемент поднимается и подсовывается под точку фиксации. Выставляется нужное положение.
5. Под один край сразу подставляется подпорка, которая должна располагаться неподалеку, под вторую часть также монтируется упор. Если лист широкий, то потребуется не менее трех приспособлений.

Дальнейшие работы выполняются в том же порядке. Хотя процесс займет много времени, это позволит приклеить все элементы предельно надежно.

Монтаж на клей

Гипсокартон приклеивают к потолку на мастику – надежный и недорогой клеевой материал. Можно купить специальный клей «Перлфикс».

• Шпателем на поверхность листа наносится сметанообразный клей.
• Гипсокартон прикладывается к потолку и прижимается. Для создания плотного соединения применяются держатели.

Клеить можно любой гипсокартон, для помещений с повышенной влажностью выбирают влагостойкий материал. Следует различать потолочный и стеновой гипсокартон: листы для потолков имеют меньшую толщину, они легче и прикреплять их удобней.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как сделать дешевый ремонт в квартире: экономим с умом

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры

Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции

При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.

На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

• шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
• саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Крепление несущего профиля к основной поверхности

Профиль, который чаще всего используется для монтажа гипсокартонных потолков — ПП 60*27/CD 60*27. Для того, чтобы вес от гипсокартонного потолка был равномерно распределен по поверхности основных конструкций – потолка и частично стены, несущий профиль должен быть закреплен максимально надежно.

Крепление прямым подвесом

Подвесы из профиля для гипсокартона

Чаще всего используемый способ крепления профиля к потолку – прямой подвес. Этот способ используется при условии, что расстояние от поверхности потолка до нижней плоскости профиля не более 120 мм. Для крепления профиля этим способом необходимо:

• Разметить осевые линии профиля, по которым будет определяться положение подвеса. После этого подвес в развернутом виде прикладывают к месту монтажа, намечают места креплений.
• Шаг между двумя соседними подвесами должен составлять не более 500 мм.
• Для монтажа с помощью перфоратора и бура диаметром 6 мм высверливаются отверстия под крепежи. Глубина отверстия должна на 10 мм превышать длину дюбеля или анкер-клина.
• К поверхности прикладывают отвес соответственно заранее сделанном отверстии, прямо через отвес в отверстие вставляют анкер-клин или дюбель-гвоздь.
• Крепежный элемент забивается молотком или закручивается шуруповертом.
• После этого загибают вниз лапки подвеса.
• Профиль выставляется по уровню, после чего крепится к подвесу через боковые отверстия с помощью саморезов (с каждой стороны используется по два самореза).
• Если лапки подвеса выступают за нижнюю часть профиля, их нужно загнуть вверх.

Крепление профиля анкерным подвесом

Этот тип крепления используется, если расстояние от плоскости потолка до нижней части профиля больше 120 мм. Анкерный подвес состоит из двух частей: собственно самого подвеса и тяги необходимой длины.

• В первую очередь на поверхность потолка наносится осевая линия профиля.
• ПО готовой линии делается разметка крепления подвесов. Расстояние между двумя соседними подвесами должно составлять не более 500 мм. Расстояние от стены до ближайшего подвеса не должно превышать 250 мм.
• В предварительно размеченных местах с помощью перфоратора сверлятся отверстия. Их глубина – 50 мм, диаметр – 6 мм.
• К готовому отверстию прикладывают ушко тяги подвеса, через которое вставляется анкер-клин или дюбель-гвоздь, который забивают молотком или закручивают шуруповертом.
• После этого тягу подвеса загибают вниз на 90 градусов. При этом тягу подвеса необходимо расположить таким образом, чтобы она располагалась строго на осевой линии, размеченной на поверхности потолка.
• Далее на тягу насаживается анкерный подвес. Если концы тяги остались слишком длинными, их просто загибают вверх с помощью пассатижей. Очень длинные концы отрезают болгаркой.
• Таким же образом производится монтаж остальных подвесов для несущего профиля.
• Монтажная часть подвесов заводится внутрь профиля и там фиксируется поворотом или пружинным фиксатором.
