Как обойти трубу натяжным потолком: особенности установки, скрытые крепления, процесс монтажа

Как установить пластиковый элемент?

Полученную пластиковую конструкцию устанавливают поверх полотна или непосредственно под ним. Если вы отдаете предпочтение первому способу, полотно заправляют так, чтобы до труб осталось 20-25 см. Разрез выполняют, чтобы он попал на середину коммуникационного элемента и вырезают пленку внутри. После этого заправляют полотно в багет. В заключение продевают кольцо и крепят его к потолку. Этот метод подойдет только тогда, когда требуется сделать обвод на полотне белого цвета. Для цветного кольцо обклеивают аналогичным материалом и загибают его внутрь.

Обвод с установкой пластикового элемента поверх потолка

Если вы решили выполнить установку под полотно, алгоритм работы следующий:

1. Место, где планируется размещение труб, прогревают.
2. Полотно аккуратно натягивают руками и делают метку на поверхности гарпуна напротив стены.
3. Под полотно подкладывают что-либо твердое и наносят клей.
4. Разрез и отметку совмещают, приклеивают кольцо.
5. Пленку вырезают с помощью ножа и рассекают полотно крест-накрест. Треугольники, которые получились, загибают внутрь и приклеивают.
6. На трубу надевают кольцо.
7. Из пластика вырезают замок, который приклеивают к разрезу и склеивают сам гарпун.
8. После этого натягивают полотно обратно, обвод завершен.

Обвод с установкой пластикового элемент под натяжным полотном

Как поступить в случае ПВХ полотна?

Материал ПВХ обладает наименьшей себестоимостью и поэтому его установка весьма популярна. Однако при температуре выше 500С он проплавляется и теряет свои свойства. Поэтому его контакт с нагретой трубой желательно исключить. Но это вовсе не значит, что следует переплачивать за тканевые полотна. Многие установщики прокладывают места контакта гипсокартоном, но этот выход весьма ненадёжен, так как труба отопления может образовывать на своей поверхности конденсат при остывании. В таких ситуациях уместно использование термостойких пластиковых прокладок либо применение трубы с двойными стенками, между которыми проложен теплоизоляционный слой.

Крепление внешней обводки

Варианты монтажа

Даже после того как вы изучили все особенности нащельников, а также купили подходящее конкретно для вас изделие, необходимо позаботиться о его установке. Для того чтобы провести монтаж максимально качественно и корректно, нужно подготовить набор нужных инструментов:

• измерительные приборы (например, линейка или рулетка);
• стусло (или любой другой инструмент, необходимый для запиливания разных углов для стыковки планок);
• ножовку;
• малярный нож.

После того как вы подобрали все необходимые материалы, нужно почистить поверхность рамы от пыли, грязи и других веществ. Таким образом, вы обеспечите максимально качественное и плотное объединение нащельника и оконной рамы.

Важно отметить также и тот факт, что сам процесс установки нащельника достаточно простой. Установку притворной рамки можно осуществлять с использованием жидких гвоздей, винтов или даже саморезов

Существуют определенные различия между установкой металлических, пластиковых и деревянных нащельников:

• В процессе установки пластиковых реек изначально нужно замерить длину отреза. Сам отрез следует осуществить под углом в 45 градусов. Процесс монтажа зависит от того, имеется ли клеевая основа или нет. Если ее нет – то нужно использовать жидкие гвозди.
• Металлические рейки крепят посредством саморезов. При этом отверстия между данными элементами нужно высверлить заранее на расстоянии в 30 см. Специалисты рекомендуют ставить металл внахлест – это необходимо для того, чтобы рейка не отслоилась преждевременно и не потеряла свой привлекательный внешний вид.
• При монтаже деревянных нащельников следует позаботиться о том, чтобы все края были качественно подогнаны друг к другу.

Наглядный обзор установки нащельников на пластиковые окна представлен в следующем видео.

Как обойти трубу натяжным потолком

В пространстве под потолком можно спрятать коммуникации, проходящие горизонтально. Часто в комнате располагаются вертикальные стояки трубопровода. Поэтому при установке покрытия потребуется осуществить обводку трубы.

Трубопроводы имеют различную конструкцию: они бывают разборными или неразборными. Отдельно выделяют конструкции, находящиеся в центре помещения или рядом со стеной. Это может быть одиночная колонна или групповые стояки.

Есть несколько способов обвода трубы для натяжных потолков. Способ монтажа определяют с учетом материала. Пленка ПВХ непрочная. Она имеет высокую склонность к разрывам. Полотно из текстиля считается более устойчивым. Помимо материала, следует брать в расчет метод установки натяжного потолка и вероятность осуществления монтажа без разреза.

Без разреза покрытия

Если расположение элементов скученное, или диаметр трубопровода большой, их нужно спрятать в короб. Он может быть сделан из гипсокартона, древа, алюминия, фанеры или пластмассы. Такая маскировка подойдет для ванной или туалета — комнат, где присутствует вентиляция, водоснабжение и канализация. Тогда обвод надо заменить обходом выступа на поверхности потолка.

Вертикальный короб устанавливают в виде каркаса из профилей. Ее верхнюю часть укрепляют поперечной деталью для фиксации багета. Рекомендуется сделать отступ от трубопровода и кранов около 3 см. После обшивочных работ натянуть потолок.

Сначала к плите перекрытия монтируют закладную. Она представляет собой брус или металлический профиль. Это станет основой конструкции. Ниша требуется для того, чтобы скрыть верх трубопровода.

Без резки пленки или текстиля обходятся, когда трубопровод большой, а колонна находится на стыке полотен. Для этого применяют специальный стыковой профиль. В конце багет фиксируют к колонне так же, как и к стене.

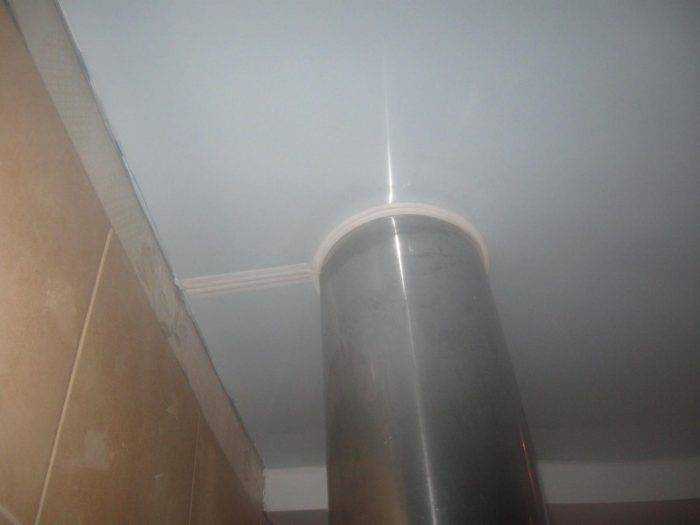

Обвод вытяжки или вентиляции

Обведение трубопровода со съемной конструкцией осуществляется совсем иначе, это относится к вытяжкам и иным разборным элементам.

Обвод начинается с разметки местоположения коммуникации. Затем делают и закрепляют закладной элемент. Его нижнюю часть нужно выставить вровень с полотном. Допустимо использовать купленные платформы.

Далее нужно натянуть материал. Потом приклеить на место закладной кольцо обвода труб и прорезать отверстие. После этого произвести монтаж, зафиксировав вытяжки. Сделать вспомогательную теплоизоляцию для избежания перегрева.

Гофрированные воздуховоды уже имеют защиту. Трубопровод обладает внутренним слоем из специального материала, толщиной от 50 до 100 мм.

Скрытый обвод труб отопления

При монтаже натяжного потолка из ПВХ применяют специальные пластиковые детали для фиксации области разреза. Они позволяют сделать скрытый или наружный обход. Первый способ считается наиболее эстетичным. Его осуществляют с помощью гарпуна. Это профиль из мягкой пластмассы, приваренный к периметру полотнища.

Пошаговая инструкция:

1. Для начала проводят замеры расстояний и диаметра трубы. Делают армирующую пластину для обвода. Затем ее нужно надеть на трубы и отметить линию среза. Для профиля она составляет не менее 4-5 мм.
2. Далее сделать разметку для установки армирующей детали. Измерить расстояние от самого близкого к трубопроводу угла до его середины и умножить на показатель усадки (это примерно 7-12%). При нижнем пределе умножить на 0,93.
3. Приклеить пластину к полотну. Требуется нанести клей максимально близко к отверстиям и срезу. Приложить материал строго по меркам.
4. Усилить край обвода посредством приклеивания двух слоев полотна по ширине элемента.
5. Острым приспособлением разрезать полотно по срезу, удалить лишнее. В отверстиях прорезать материал, вывести его наружу, приклеить к гарпуну.
6. Надеть обвод на трубопровод и склеить участки детали, чтобы они не разошлись при натягивании.
7. Заправить полотно в багет, удерживая пластину ровно.

https://www.youtube.com/watch?v=ez8Kiy_ccYo

Наружное обведение часто практикуют при монтаже с текстилем. Пленка не подходит из-за большого риска разрыва при натягивании. Для работы с таким вариантом обхода нужен большой опыт и навыки.

Если труба находится далеко от стен

Когда она располагается далеко от стен, лучше всего установить натяжные потолки способом без разрезов. При таком варианте риск совершить ошибки существенно снижается. Нужно сделать монтаж кольца снаружи полотна.

Первоочередные работы

Решив сделать натяжной потолок в своей квартире, прежде всего, нужно необходимо вызвать представителя той компании, в которой вы собираетесь заказывать потолочное покрытие. Замерщик должен составить точный план помещения и потолка, на котором в обязательном порядке должно быть указаны все архитектурные элементы, присутствующие в комнате, где планируется сооружение подвесной конструкции, а также места прохождения вертикальных труб водопроводной, газораспределительной (если натяжной потолок планируется делать в кухне) и отопительной систем.

Кроме этого нужно решить вместе со специалистом, где будут располагаться осветительные приборы на новом потолке, их тип и мощность, система кондиционирования. Бывает, что в процессе устройства подвесной конструкции возникает необходимость скрыть инженерные коммуникации в межпотолочном пространстве, и этот момент также должен быть учтен при составлении плана. Например, пожарная сигнализация и различные электрокабели, которых в современном жилище более чем достаточно, вполне могут быть уложены за финишным покрытием.

Точный план, составленный с размерами до миллиметра, дает гарантию, что на производстве выкроят полотнище, максимально точно отвечающее размерам и конфигурации будущей подвесной конструкции.

Установка декоративного элемента

Закрепить вставку, маскирующую надрез можно двумя основными способами: с наружным креплением вставки и с монтажом ее с внутренней стороны. Варианты монтажа различаются не только сложностью исполнения, но и материалами, для которых они предназначены. Для тканевых потолков подходит только вариант с наружным креплением детали, а для ПВХ подойдут оба способа.

Монтаж с внутренней стороны сложнее и применяется только с пленочными конструкциями. Выполняется он следующим образом:

• Ту сторону конструкции, на которой предполагается обойти препятствие, не фиксируют в багете.
• Ее разогревают и натягивают вручную, отметив при этом, место обхода.
• С внутренней стороны потолка по отметкам, нанесенным на прошлом этапе, наклеивается специальная пластиковая деталь, на которой есть линия разреза и кольцо, которое будет обхватывать трубу.
• Когда клей просохнет, по линии на накладке делается надрез и в него заводится элемент коммуникаций, который нужно обойти.
• Края разрезанного гарпуна лучше склеить между собой, использовав кусочек пластика.
• После этого, пленка окончательно натягивается и гарпун заправляется в багет, начиная с ближнего к обходу угла.

При наклеивании накладки с наружной стороны покрытия, все сделать несколько проще:

• После того, как будет натянута вся плоскость, за исключением участка возле препятствия, на пленке или ткани делается прорезь, через которую пройдут коммуникации, которые нужно обойти.
• Материал расправляется и стояк отопления заводится в крестообразный надрез на конце линии.
• Полотно окончательно натягивается.
• С внешней стороны потолка наклеивается пластиковая накладка, маскирующая стык полотна.

Второй способ наклеивания маскирующей вставки намного проще, но, он имеет одну особенность – применять его с цветным полотном можно лишь в тех случаях, когда вас не смущает белая окантовка на месте обхода препятствия. Найти декоративный элемент под цвет вашего потолка может и не получиться, так как подавляющее большинство готовых вставок белого цвета.

Если необходимо максимально скрыть место надреза, лучше использовать способ с внутренней установкой укрепляющей вставки. Стык пленки получится совершенно незаметным, так как края можно свети максимально точно и сам укрепляющий элемент не будет виден снаружи.

Как обойти трубу при монтаже натяжного потолка

Наиболее простой и доступный способ решить проблему с трубами состоит в том, чтобы использовать штатный комплект, материалы и технологию обхода. Любые самодельные варианты, мало того, что не дают гарантии, это еще и дополнительный риск:

• Качество соединения шва нестандартным способом неизвестно, зачастую может привести к неустраняемому повреждению натяжного полотна;
• Долговечность узла обхода труб неизвестна.

Поэтому, прежде всего, важно покупать только проверенные материалы, а принцип сборки, позволяющий обойти трубу натяжным потолком, изложен на видео. К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике. К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике

К сведению! Если бы существовали простые и универсальные методы построения обхода, то производители натяжных потолков давно бы использовали их на практике.

Необходимые инструменты и материалы

Для того чтобы собрать узел, к стандартному набору, используемому при сборке натяжных потолков, необходимо приобрести дополнительный инструментарий, фурнитуру и расходные материалы:

• Строительную рулетку;
• Маркер;
• Накладки для построения обхода трубы;
• Клей, специально предназначенный для ремонта и склеивания ПВХ полотна или пленки;
• Обрезки натяжного потолка;
• Канцелярский нож.

Установка узла выполняется во время крепления полотна или пленки на каркасе, поэтому нужен помощник, который подогревал бы тепловой пушкой часть пленки в непосредственной близости к трубам, пока второй работник ставил обход.

Техника обвода натяжного потолка вокруг трубы

Методика, позволяющая обойти препятствие на потолке, выглядит следующим образом. Первоначально нужно измерить рулеткой расстояние от ближайшего ориентира, например, от бокового профиля до труб.

Это необходимо для того, чтобы перенести разметку на заготовленное натяжное полотнище и наклеить с обратной стороны планку обвода. Клей сохнет быстро, поэтому через 10-15 минут можно приступать к установке декора на потолок. Длину ножки накладки подбирают такой, чтобы край на 2-3 мм не доходил до гарпуна.

После наклейки кольца гарпун разрезают до центра отверстия

Далее самое сложное, нужно разместить натяжное полотно так, чтобы линия разметки располагалась точно напротив стояка. Пленку фиксируют, греют, растягивают на каркасе с заделкой гарпуна в замки профиля. Зона шириной в 20-25 см, располагающаяся напротив трубы, остается незакрепленной на багете.

Остается лишь сделать непосредственный обвод трубы:

• Разогреть натяжное полотно;
• Разрезать пленку по внутренней линии на ножке обводного элемента;
• Завести трубу в разрез, натянуть кромки и закрепить их на багете.

Чтобы линия разреза не разошлась, пленку вдоль гарпуна дополнительно подклеивают с тыльной стороны кусочком ПВХ ткани.

Разрез нужно обязательно заклеить

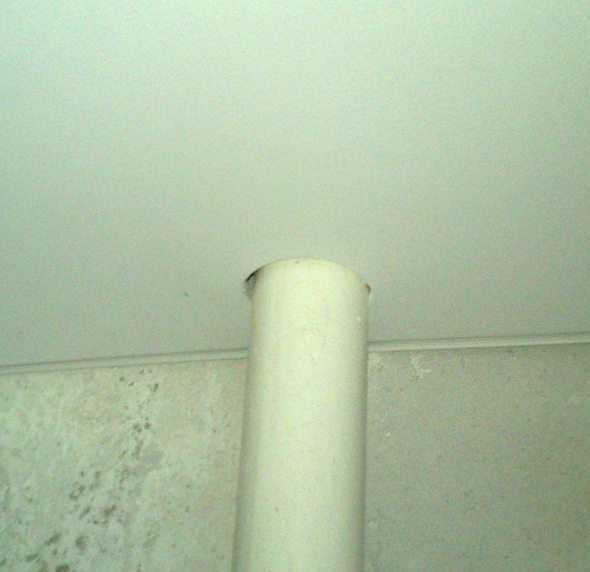

Таким способом можно обойти любые трубы. Если диаметр стояка оказался чуть меньше внутреннего размера накладки, то появится щель. Чтобы закрыть их, поверх обходного узла наклеивают разрезное кольцо из ПВХ пластика.

Недостатки монтажа натяжных потолков своими руками

Перед тем, как приступить к заказу натяжных потолков и их самостоятельной установке, следует понимать, что гарантия производителя будет потеряна. Доказать, что дефект полотна был заводской будет практически невозможно.

Существует большой риск возникновения повреждений, которые устранить чрезвычайно сложно или невозможно. Самым опасным является разрез в области потолочного полотна, который делается в обход трубы. Это связано с тем, что полотно легко рвётся вдоль линии отрезания. Кроме того, при натяжке в месте расположения коммуникаций из-за применения большего усилия могут возникнуть неустранимые деформации.

В бой!

Однако предположим, что все уговоры пропали впустую: ваша решимость смонтировать потолок самостоятельно крепка как никогда, и все, что вам нужно — это лишь полезный совет.

Давайте разберем три типовых случая:

• Используется белое полотно. Нужно обойти стояк отопления рядом со стеной.
• Используется цветная пленка, причем, ее цвет достаточно редко встречается. Пластиковых элементов точно такого же цвета в вашем распоряжении нет.
• Потолок монтируется вокруг круглого элемента, который можно демонтировать как минимум с одной стороны. Типичный пример — вытяжка в натяжном потолке. Гофрированный шланг легко отсоединить от вытяжки и продеть через заранее подготовленное отверстие в поверхности полотна.

Большую колонну в середине проще всего обойти, использовав разделитель.

Белый потолок

• Заранее подготавливаем прямоугольную пластинку из белого пластика. Толщина — 1-2 миллиметра. Размеры: по длине он должен перекрывать расстояние от багета до дальней от стены точки поверхности стояка примерно на сантиметр; ширина — диаметр стояка +2 сантиметра.
• Вырезаем в пластинке отверстие по размеру стояка с одного края. До другого разрезаем пластинку посередине. Обрабатываем и скругляем края. Не забудьте: хоть пластик и в цвет потолка, он будет виден.

Если поискать, можно найти и готовые изделия нужного вам размера. Они так и называются: обход трубы.

• Заправляем гарпун в багет справа и слева от стояка, оставив примерно 20 сантиметров с каждой стороны.
• Разрезаем пленку от стояка к багету под прямым углом к стене. В точке, соответствующей центру стояка, делаем крестообразный разрез.
• Вставляем весь гарпун в багет. Пленка при этом натянется около стояка. Это самый опасный момент: слишком большое усилие может заставить разрез превратиться в разрыв.

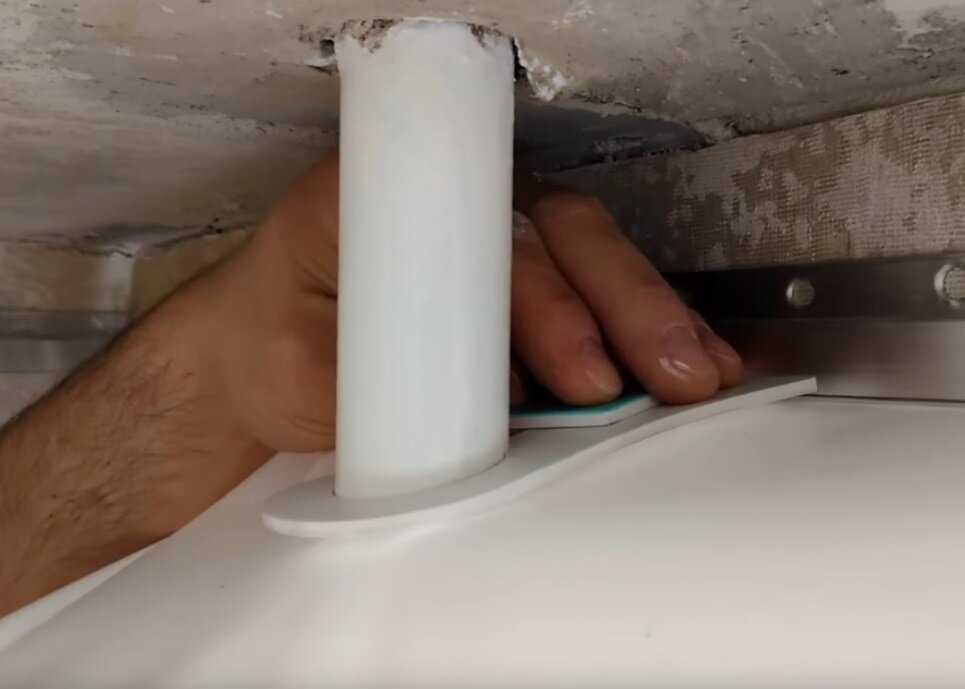

• Затем надеваем нашу, заранее изготовленную, пластинку снизу на стояк, разведя края разреза, наносим на нее сверху клей и прижимаем на десяток секунд к поверхности потолка. Обвод стояка выполнен.

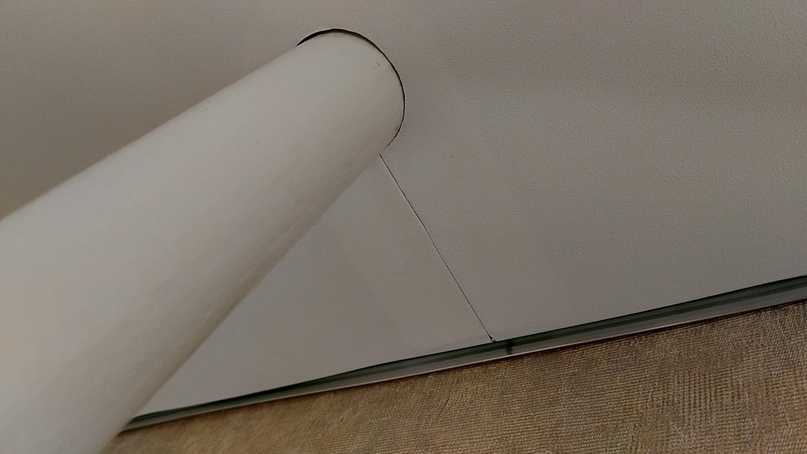

Так выглядит результат.

Цветной потолок

Принципиальная разница с предыдущим случаем  —  в том, что пластик нужного цвета просто не найти. Выводы?

Они очевидны: пластик нужно клеить к потолку не снизу, а сверху.

• Разогрев полотно потолка, чтобы избежать в дальнейшем неопрятных складок, натягиваем его до багета и, удерживая, отмечаем точку центра трубы. Не бойтесь немного промахнуться: полотно ведь хорошо тянется, и за счет неравномерного растяжения незначительные ошибки будут скомпенсированы.
• Наклейте разрезанное с ближней к стене стороны армирующее кольцо с тыльной стороны потолка. После застывания клея сделайте крестообразный разрез полотна внутри кольца и заверните края вверх, через колечко. Подклейте края к армокольцу сверху.
• Сделайте от разреза в армирующем кольце разрез по направлению к ближней стенке. Затем наденьте кольцо вместе с полотном на трубу.

Чем меньше расстояние от стены — тем проще задача.

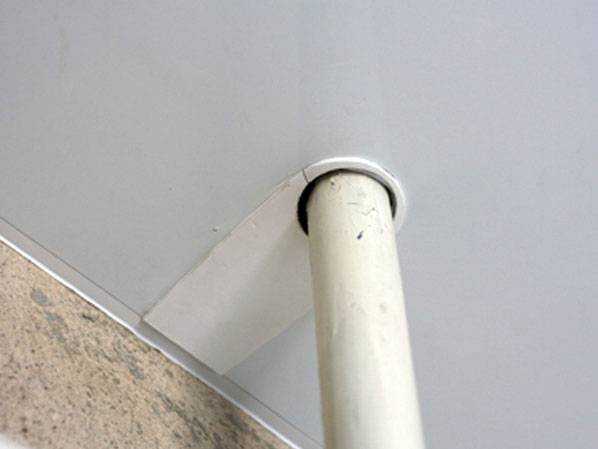

Края разреза после того, как труба будет продета в кольцо, подклейте к одному кусочку пластика: он станет своеобразным замком на разрезе. Гарпун склейте кусочком полотна. Затем спокойно натягивайте потолок от ближайшего угла.

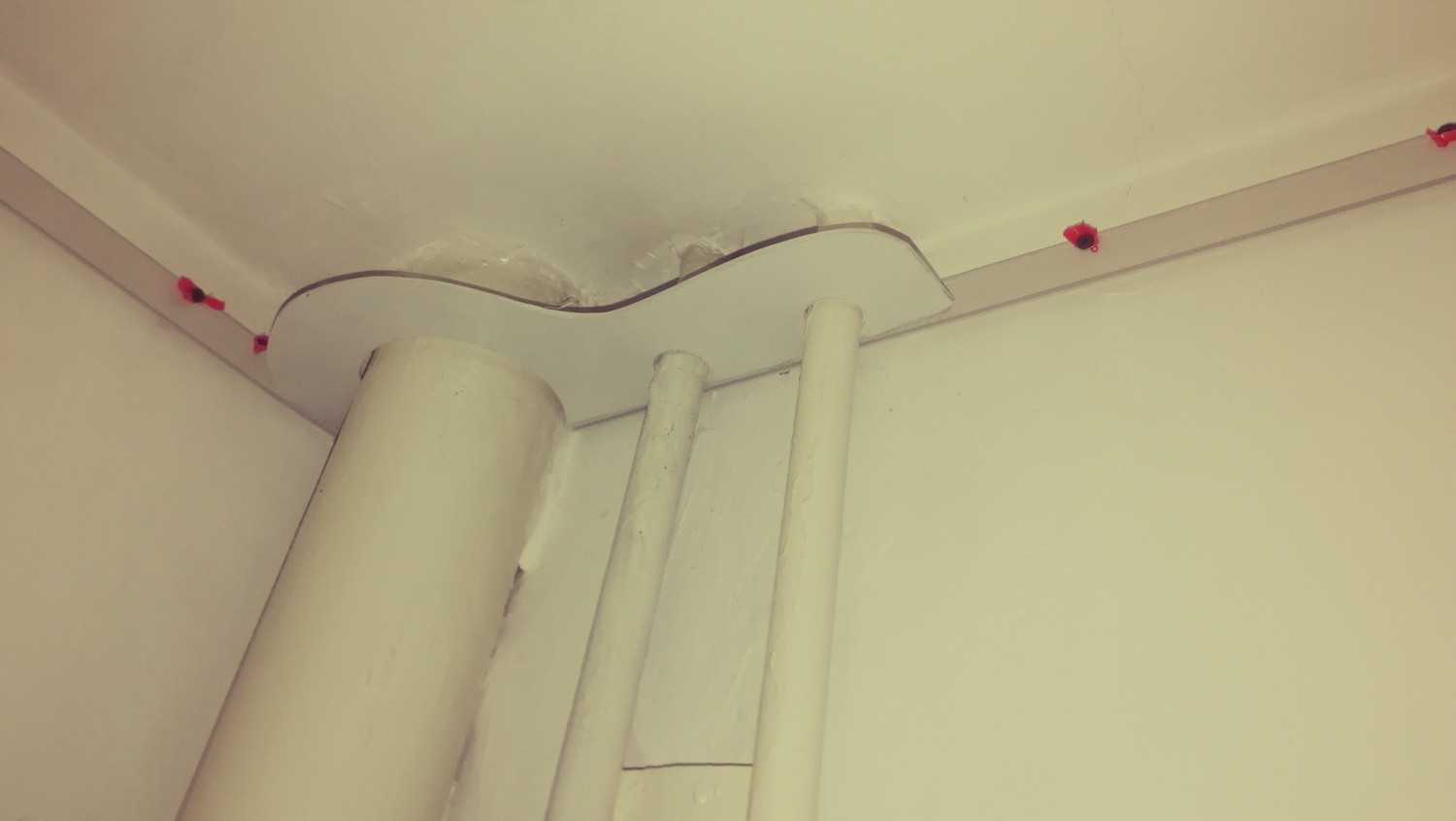

А здесь схитрили, воспользовавшись модификацией первого способа. На пластик наклеен кусочек цветной пленки. Получилось аккуратно. Но далеко не идеально.

Вытяжка

А если вытяжке нужен обход трубы — натяжной потолок позволит сделать это без разрезов?

Да. Более того — это самый простой случай.

• Отметьте на натяжном потолке центр воздуховода.
• Снимите гофрированную трубу с вытяжки.
• Подклейте на потолок одним из описанных выше способов армирующее кольцо соответствующего диаметра.
• Вырежьте полотно по его внутреннему диаметру.
• Продев гофрированный воздуховод через кольцо, натяните потолок.
• Соедините гофру с вытяжкой.

Гофрированная труба легко отсоединяется от вытяжки. Все, что нужно — найти соответствующее армирующее кольцо.

Это интересно: Технология покраски потолка, как рассчитать расход краски, преимущества акриловой, вододисперсионной и масляной, как подобрать дизайн поверхности, подробное фото и видео: освещаем по пунктам

Как сделать отверстие в натяжном потолке для труб

Обвод трубы на натяжных потолках приходится делать в любом отапливаемом помещении. Если речь идет о кухне, то тут понадобятся обводы вокруг стояков систем водо- и газоснабжения. Резка отверстия выполняется разными способами. Подходящий вариант подбирается в каждой конкретной ситуации. Процесс выполнения отверстия довольно простой, поэтому работу можно выполнить своими руками.

На сложность монтажа натяжных потолков вокруг труб влияют следующие факторы:

• расцветка полотнища (в некоторых случаях очень сложно подобрать пластиковый обвод точно под цвет покрытия);
• расстояние от отопительного или водяного стояка до стены (поскольку пленку придется резать вокруг трубы и в направлении стены, место разреза должно прикрываться пластиковой накладкой);
• наклон трубы.

Для начала нужно изготовить пластиковый обвод для трубы. Делают это в такой последовательности:

1. Из куска белого пластика толщиной 0,1-0,2 см вырезают прямоугольник. Его ширина должна превышать диаметр стояка на 5-10 мм, а длина равна расстоянию от стены до внешнего края трубы плюс 1 см.
2. После этого измеряем диаметр трубы и прорезаем в пластиковом прямоугольнике отверстие, отступив от одного из краев 1 см. Диаметр отверстия должен на 5-6 мм превышать диаметр трубы.
3. Затем от прорезанной окружности отступают 5-7 мм и очерчивают полукруг, по которому отрезают один из краев прямоугольника.
4. От ровного края пластикового изделия делают продольный разрез в центральной части, идущий прямо до прорезанной окружности.
5. Теперь обвод для труб готов.

Существует два варианта резки полотнища вокруг отопительных и водопроводных стояков. Первый способ заключается в следующем:

• Для начала выполняют монтаж натяжного покрытия в помещении, но пленку возле труб не заправляют в багет. С каждой стороны стояка должно быть по 200 мм не заправленного полотнища.
• Далее в центральной части свободного края полотна делают разрез, равный расстоянию от стены до внешнего края трубы.
• После этого полотнище заправляют в багет.
• Подготовленное кольцо продевают через стояк и приклеивают к натяжной пленке или ткани.

Этот способ монтажа натяжного потолка с обводом трубы отличается простотой выполнения и подходит для случаев, когда стояк смонтирован под наклоном или находится у самой стены. Такой метод выполнения обвода позволяет провести все работы правильно и приклеить кольцо ровно.

Отличие второго способа монтажа в том, что кольцо монтируется с внутренней стороны покрытия. Этот метод можно применять только при установке поливинилхлоридной пленки.

Работы ведут в такой последовательности:

1. Перед тем как заправить полотнище в багет, отдельно нагревают ту часть пленки, которая находится возле трубы.
2. Этот участок натягивают вручную, постепенно продвигаясь в сторону трубы и используя для фиксации гарпун.
3. Далее размечают центр стояка.
4. На будущее место склейки наносят клей и подкладывают что-либо ровное и твердое.
5. Разрез нужно совместить с отметкой на гарпунном креплении.
6. Далее приклеивают подготовленное кольцо и отпускают гарпун. Для надежной фиксации кольцо плотно прижимают к пленке и держат 10 секунд.

1. Далее канцелярским ножом прорезают полотнище и гарпун в месте установки кольца. Полотно во внутреннем отверстии прорезают крестообразно. Полученные треугольники из натяжной пленки загибают на тыльную сторону и приклеивают.
2. Далее полотнище с кольцом надевают на стояк.
3. Пластиковый замок прорезается и крепится на тыльной стороне кольца. При этом гарпун склеивается кусочком подготовленного материала.
4. Теперь выполняют натяжение пленки. Работу начинают вести от ближнего к трубе угла.
