Потолок армстронг: виды, комплектующие, технология монтажа

Профили

Для изготовления профилей для систем Армстронг используется легкий алюминиевый сплав. Верхняя часть изделий оснащается перфорацией, что позволяет проводить стыковку планок между собой или крепить их на подвесы. Обращенная внутрь помещения поверхность обычно окрашивается в белый или серебристый цвет. Реже встречаются черные и золотистые решения. При желании, можно найти любой цвет.

Полочки несущих и поперечных профилей бывают двух размеров — 15 мм и 24 мм, в зависимости от типа применяемых плит. Тоже касается и спинки: ее толщина (19, 24 или 29 мм) подбирается в зависимости от типа декоративных вставок. Пристенные профили имеют угловую форму и устанавливаются по всему периметру помещения. Эти элементы выполняют роль опор для крайних плит. Полочки здесь могут иметь ширину 19 и 24 мм.

Панели потолка Армстронг

Размеры панелей для потолков Армстронг представлены в двух разновидностях – 120х60 см и 60х60 см. Большей популярностью пользуется второй вариант, так как использование квадратных вставок заметно упрощает обустройство потолка Армстронг своими руками. Толщина плит также может отличаться (6-19 мм). По мере ее увеличение повышается степень звукоизоляции конструкции. Кроме того, на данный параметр влияет материал изготовления декоративных плит.

Разновидности панелей:

Эконом. Бюджетное решение, для которого характерна высокая гигроскопичность и слабая сопротивляемость повышенной влажности. Такой материал впитывают любую разновидность влаги – от водяных паров до протеканий со стороны соседей сверху. Накопившаяся внутри панелей влага заметно увеличивает их вес и провоцирует деформационные процессы. Как результат, декоративные характеристики плит заметно понижаются. Во избежание подобных явлений панели «Эконом» рекомендуется применять в помещениях с климатконтролем и стабильной влажностью.

Прима. Более дорогая разновидность, обладающая улучшенными эксплуатационными характеристиками. Это касается более высокой прочности, влагостойкости (85%), шумопоглощения и декоративных параметров.

Влагостойкие. Специальная группа изделий, разработанная для применения в помещениях с высокой степенью влажности воздуха.

Акустические. Обладают усиленными звукоизоляционными свойствами. Чаще всего их применяют при монтаже подвесного потолка Армстронг в торговых и офисных помещениях.

Гигиенические

Отличаются простотой помывке, что очень важно для больниц, поликлиник и пищевых предприятий.

Дизайнерские. Панели данного типа обладают оригинальным внешним видом, непохожим на другие аналоги

Их можно встретить в клубах, ресторанах, барах. Готовая отделка получается очень презентабельной и роскошной. Дизайнерские вставки относят к наиболее дорогим панелям.

Кроме плит, выпускаемых непосредственно фирмой Armstrong, подвесные каркасы можно оформлять панелями от других производителей. Они, как правило, отличаются своими наименованиями и внешним видом, однако на категории распределяются по схожему принципу. Очень распространены белые панели из металла, для изготовления которых используют цельные перфорированные листы. Также можно встретить разноцветные металлические элементы.

Еще одно популярное решение – полупрозрачные изделия из пластика, для оформления которых применяют фотопечать. Сама по себе эта каркасная система является универсальной, и может украшаться различными плитами. Признаком настоящих панелей от Армстронг является специфический выступ по краям. Он может обладать разной шириной и глубиной. Учитывая параметры этого выступа, подирают профильные элементы.

Требования

Когда нужно собрать потолок Армстронг, необходимо соблюдать некоторые требования по технологии монтажа.Так, ставить плитки конструкции можно только тогда, когда закончены все монтажные работы. Сюда входит не только монтирование потолочного покрытия. Если ведётся общий ремонт помещения, закончите со стенами и полом, застеклите оконные проёмы, и потом приступайте к установке кассет.

Как монтировать подвесной потолок известно, но следует соблюдать в помещении определённую температуру во время его установки. Желательно, чтобы работала система отопления, и столбик не опускался ниже 16 градусов. Влажность в помещении должна быть так же оптимальной — не выше 70 %.

Перед тем, как делать потолок Армстронг, заранее подумайте о расположении осветительных приборов и их закреплении между кассетами.

Если вы решили делать потолки Армстронг, то не стоит переплачивать мастерам. Технология считается самой простой, и выполнить весь монтаж самостоятельно совсем не трудно. Справиться можно в течение дня в отдельном помещении.

В процессе работы защищайте руки перчатками, потому что минеральная составляющая плит способна вызвать раздражение. При укладке кассет с нанесённым рисунком, следите, чтобы изображение не терялось, правильно подбирайте плиты.

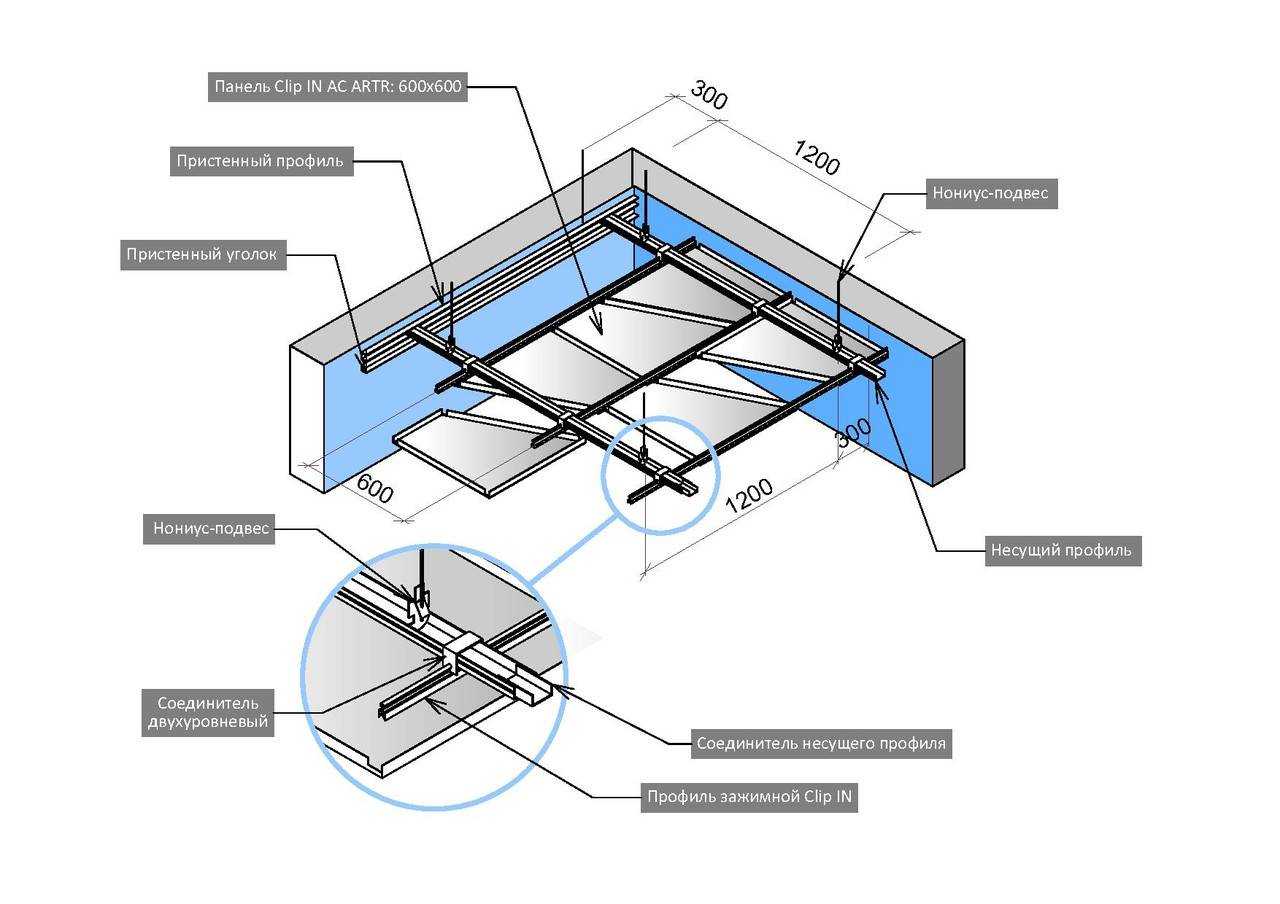

Армстронг потолок. Особенности конструкционного устройства

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

целые или перфорированные листы металла;
дерево;
пластик;
зеркало;
стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

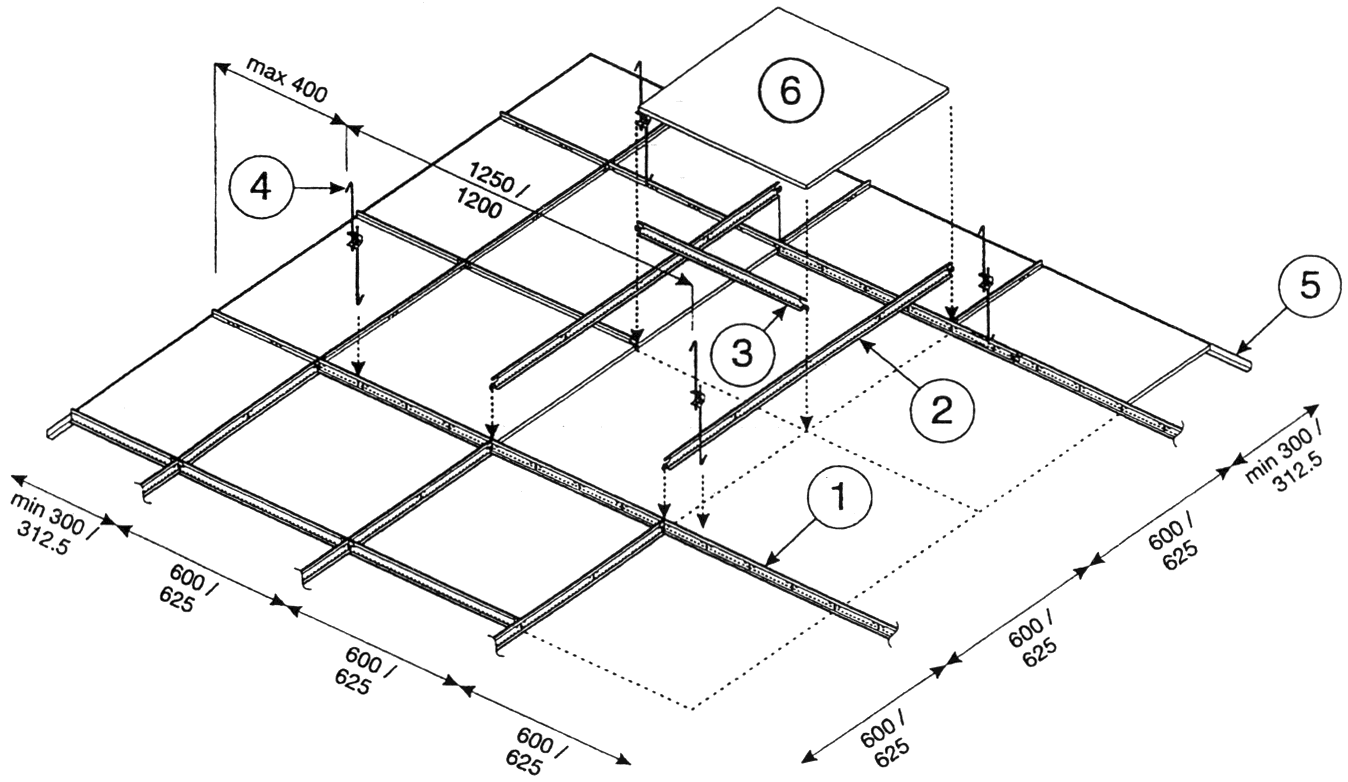

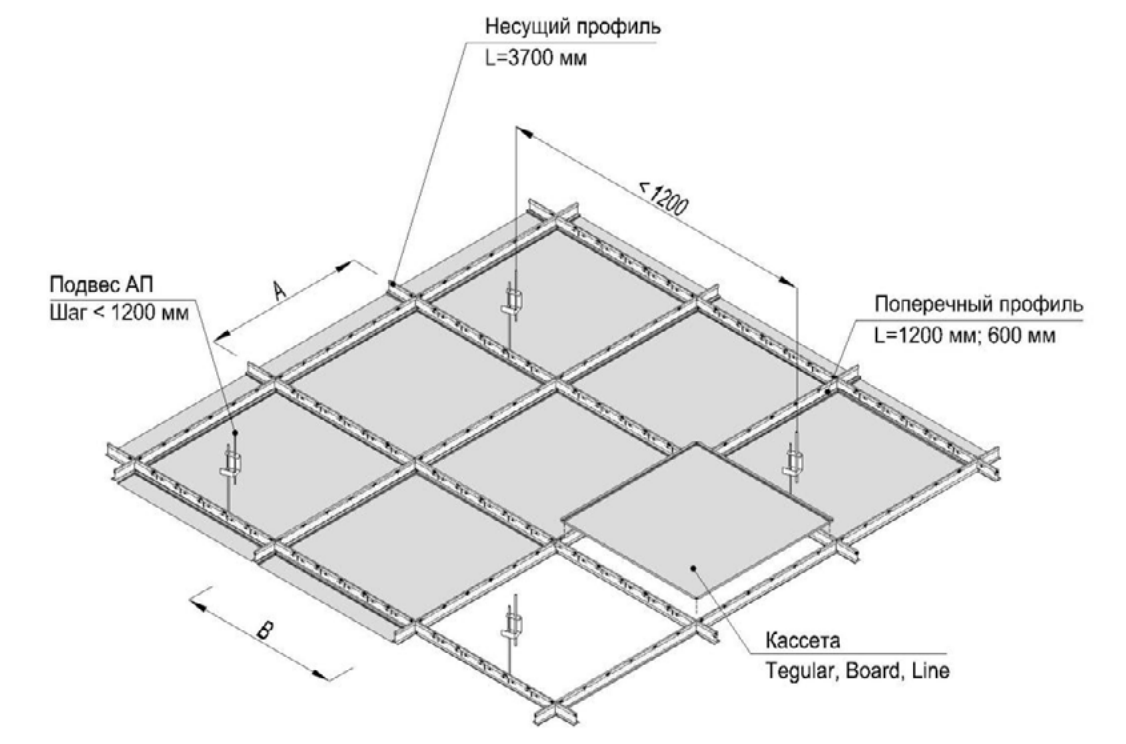

Для сооружения каркаса и его отделки потребуются:

Плитка потолочная, имеющая параметры 60х60 сантиметров.
Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
Профиль поперечный Т-образный длиной 60 сантиметров.
Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок — к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Как собрать потолок армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

По длине комнаты обрезанный ряд относится к дальней от входа стене.
По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Монтажные работы своими руками

Для сборки и крепления подвесного потолка Армстронг необходимо обзавестись дрелью, набором крепежей (дюбелями или саморезами), измерительными приспособлениями (лазерным или водным уровнем, рулеткой, угольником). Разрезать профили можно при помощи ножниц по металлу, болгарки с режущим диском или ножовки по металлу.

Технология монтажа Армстронга выглядит следующим образом:

Разметка. Перед тем, как крепить потолок Армстронг, на стены необходимо нанести направляющие линии. Для этого обычно используют нивелир или строительный уровень.
Используя разметку, производят установку пристенного профиля. Он может иметь разную ширину полочек: необходимо использовать изделия одинакового с направляющими размера. Точки фиксации обычно размещают на дистанции 50 см друг от друга.
После установки пристенного профиля определяют длину несущего профиля и нарезают нужное число элементов. Следует понимать, что параметры комнаты не всегда будут кратными 60 см. Как показывает практика, последние в ряду панели обычно всегда нуждаются в подрезании. Учитывая этот момент, следует внести необходимые поправки в схему раскладки панелей на потолке: будет намного красивее, если «подрез» будет равномерно распределен на оба края. Слишком узких полосок вдоль стен лучше избегать.
Потолочная поверхность размечается линиями фиксации направляющих элементов. Их размещают с шагом 120 см: выходит так, что несущие профили будут уступать по своему количеству ячейкам. Ориентируясь на эти отметки, проводят установку подвесов на расстоянии 50 см друг от друга.
Подвесы используют для крепления несущего профиля с перфорацией: она нужна для заведения и прижимания крючка (так изделие крепче держится). Концы направляющих необходимо вставить внутрь пристенных элементов.

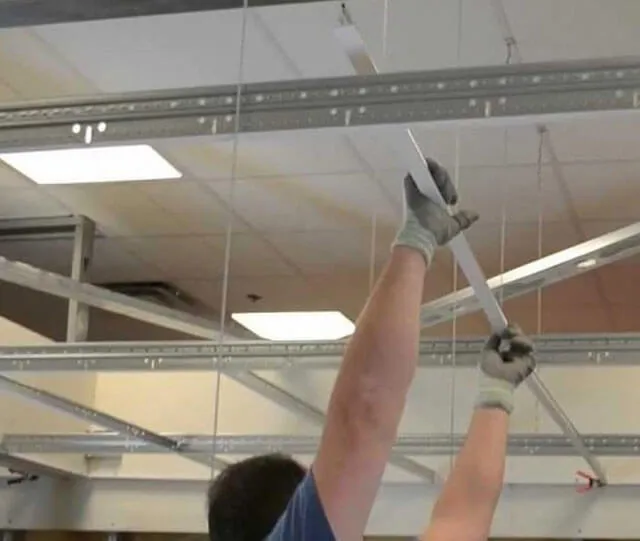

Установка поперечных планок длиной 120 см внутрь вырезов на несущих профилях приводит к образованию прямоугольной сетки 120х60 см.
Чтобы получить решетку 60х60 см, используется короткий поперечный профиль.
Далее нужно выставить подвесы таким образом, чтобы получить одноуровневую поверхность. Сделать это можно любым уровнем или нивелиром.
Готовую решетку оформляют декоративными панелями. При укладке их удобнее заводить торцом в ниши, аккуратно устанавливая на полки профиля. Перед работой нужно хорошо вымыть руки, чтобы не выпачкать поверхность плит. Для подрезания плит можно использовать острый строительный нож или ножовку по металлу, в зависимости от того, из чего они сделаны.

Осветительные приборы и вентиляционные решетки

Данные элементы чаще всего используются в офисных, торговых и медицинских учреждениях. Они имеют те ж размеры, что и декоративные панели, что позволяет произвести монтажа в любом участке подвесной системы. Электрическое питание ламп обеспечивается благодаря проложенной в запотолочном пространстве проводки. Ее организация облегчается применением металлических лотков или кабель каналов, закрепленных на черновом основании.

Вентиляционные решетки в домах и квартирах применяются крайне редко. Это объясняется негерметичностью конструкции и наличием перфорации на панелях. Как результат, воздух самостоятельно циркулирует сквозь декоративную поверхность. В тех случаях, когда естественная вентиляция слабая, всегда можно заменить панель на любом участке решеткой. Иногда, чтобы уменьшить ее размеры, вырезают ниши непосредственно в декоративной плите.

Как ухаживать?

Как делать подвесной потолок Армстронг уже понятно, а как ухаживать за конструкцией? Покрытие популярно ещё и потому, что не нуждается в каком-то особенном уходе.

Но, по истечение времени любая поверхность может загрязниться. Привести в порядок плиты конструкции можно с помощью сухой или влажной уборки. Чтобы снять паутину, воспользуйтесь пылесосом. Случается, что на поверхности появляются пятнышки или налёт — сотрите их обыкновенным ластиком.

Чтобы сделать потолок Армстронг чистым с помощью влажной уборки, необходимо развести мыльный раствор. Только не используйте составы, содержащие абразивные частицы. Мыть поверхность можно мягкой губкой или фланелевой тряпочкой.

В описании, как сделать потолок Армстронг, рассматривались два вида конструкции. Одна из них — ячеистая. Мыть такой профиль можно под струёй воды. Для этого можно снять плиты и по очереди очистить их от загрязнения. После мытья обязательно просушите кассеты, протрите, и только потом поставьте на место.

Сильные и слабые стороны

Изначально монтаж Армстронг осуществлялся исключительно внутри промышленных, офисных и общественных помещениях. Однако эта отделка оказалась настолько функциональной и эстетичной, что ее стали применять в частных домах и квартирах.

Потолки Армстронг обладают целым рядом достоинств:

Дешевизна. Системы данного типа являются самым недорогим способом обустройства подвесных потолков.
Богатый ассортимент декоративных вставок и профилей. Наряду с традиционными белыми матовыми плитами, в продаже имеются металлические, для окраски которых используют разнообразные оттенки и эффекты. Также предлагаются изделия из стекла, зеркал, имитации древесины, камня и т.п. Плиты настолько просты, что их можно изготовлять своими руками.
Простота установки. Монтаж потолка Армстронг своими руками не включает в себя никаких сложных процедур, и реализуется с высокой скоростью.
Несложный ремонт потолка Армстронг. Если какая-то из плит испортится, ее попросту заменяют на новую. Для этого потребуется минимум времени и усилий. По этой причине рекомендуется всегда брать комплектующие с запасом, благо стоят они недорого.
Возможность скрывать коммуникации и дефекты основания. Это качество является общим для всех каркасных систем, т.к. они имеют декоративную поверхность, отстоящую от основного перекрытия на определенном расстоянии. Проблем с закупоркой запотолочного пространства в данном случае не возникает, т.к. плиты Армстронг обычно снабжены перфорацией. Что касается монолитных вставок, то они попросту лежат на каркасе, что обеспечивает хорошую вентиляцию.
Небольшой вес. Для изготовления профильных направляющих используют легкий алюминий, а для декоративных вставок – прессованные отходы бумажного производства или легкие сплавы.

Что касается недостатков потолков Армстронг, то их всего два. Первый – это некоторая официальность отделки, которая более соответствует офисам или общественным зданиям. В жилищах такая отделка не всеми воспринимается адекватно. Второй недостаток является общим для всех подвесных систем. Он заключается в определенном занижении общей высоты помещения из-за габаритов каркаса. Поэтому перед тем, как сделать потолок Армстронг, нужно хорошенько подумать.

Особенности

Теперь вы знаете, как правильно собрать потолок Армстронг. Как у любой конструкции, здесь есть свои особенности при монтаже.

Технология Армстронг относится к открытому типу подвесной конструкции. Это значит, что потолочные элементы не полностью закрывают свои элементы — что-то остаётся снаружи.
Плиты для потолка производят для помещений с повышенной влажностью, которые можно монтировать в ванных комнатах. Можно так же установить потолок Армстронг в любом другом помещении, как обыкновенный, невлагостойкий профиль.

Даже после монтажа покрытия, остаётся доступ в пространство под плитами — они легко отодвигаются. В этом его преимущество. Если смонтировано натяжное полотно, то добраться до бетонного покрытия уже не получится.

Лампочки для осветительных приборов, монтируемых в потолок, могут быть галогенными и светодиодными.

Чаще всего монтируют потолок Армстронг с ячеистой или перфорированной структурой плит.

Если нужно установить дополнительный аксессуар, то делается это просто — меняется конфигурация плит.

Расчёт материала для конструкции

Чтобы выполнить расчёт комплектующих для потолка Армстронг, начните с эскиза или схемы. Так будет проще разобраться сколько и чего вам понадобится. При правильных расчётах вы экономите деньги, потому что не остаётся излишков материала.

Рассчитать подвесной потолок Армстронг можно, исходя из следующей информации:

измерьте периметр помещения. Для прохождения стенового уголка нужны пластмассовые саморезы и дюбели (шаг крепления 40-50 см);
продольные направляющие монтируют между стенами (шаг не меньше 3,7 м). Между направляющими профилями расстояние составляет 120 см;
поперечные профили (120 см) крепятся между несущими с шагом 60 см; а между ними — короткие, длиной в 60 см. Коротких перемычек нужно брать столько же, сколько длинных;
подвесы. Крайние монтируются на расстоянии 40 см от стенки. Остальные — с шагом 40-80 см друг от друга Рассчитывается количество подвесов для потолка Армстронг на 1м2;
если предполагается монтаж осветительных приборов, необходимо 2 подвеса, расположенных по углам ячейки.

Чтобы не запутаться в собственном эскизе при расчётах, обозначайте каждый элемент разным цветом. Так вы без проблем подсчитаете необходимое количество всех деталей для монтажа.

Можно воспользоваться онлайн калькулятором. Нужно только ввести свои параметры.

Специфика использования подвесов

Подвесы являются креплением потолка Армстронг, и оснащается по верху специальными отверстиями под шурупы. Внизу изделия имеют фиксирующий крючок. Для крепления верхушки подвеса на потолок применяют дюбели или другие элементы (все зависит от материала изготовления основания). Наиболее популярным вариантом крепежа являются две шпильки. Этот относительно дешевый способ отличается быстротой сборки и способностью к регулировке высоты декоративной поверхности (при позиционировании плоскости по горизонтали).

Еще один способ, как крепить потолок Армстронг – дюбеля с крючками на концах. Здесь также не обойтись без применения проволочных крючков, ведь из-за небольшого расстояние возникают трудности с укладкой плит. Минимальная дистанция между декоративной и основной поверхностью должна быть 25 мм. Чтобы установка потолков Армстронг происходила максимально комфортно, желательно отступать не менее 50 мм. Обычно такой принцип применяют при использовании встроенных светильников и вентиляторов.

Установка

Технология монтажа каждого подвесного полотна включает несколько этапов. Так и в случае технологии монтажа потолка Армстронг. В подготовку входит закупка необходимых материалов, выбор расцветки и фактуры профиля.

Можно посмотреть как выполнять монтаж потолков Армстронг своими руками на видео ниже. Вся установка включает несколько этапов:

первое, что необходимо сделать, чтобы собрать подвесной потолок Армстронг — установить каркас;
делаем разметку с отступами от поверхности не меньше 100 мм. Используйте уровень. Метки ставим в углах.

При технологии монтажа потолка Армстронг, вторым этапом идёт крепление профилей после нанесения разметки:

монтируем угловой профиль по всему периметру дюбелями.Расстояние шага креплений не больше 400 мм;
теперь устанавливаем длинные, несущие рейки (370 см). Бывает, что нужна большая длина. В этом случае соединяем рейки замками, расположенными на них самих. Раскладка реек выполняется параллельно. Есть диагональный вариант монтажа, но это слишком трудный процесс.

На завершающем уровне монтажа остаётся установить подвесы. Элемент представляет собой два металлических прута небольшого диаметра. Детали продеваются через пластинку — лепесток:

между несущими профилями монтируем подвесы, которые регулируются по длине, для закрепления реек к потолку;
крепятся рейки (120 см) перпендикулярно несущим элементам. Обязательно соблюдайте шаг, иначе плиты могут выпадать или не влезть в ячейки;
если желаете монтировать осветительные прибора, то делать это нужно в процессе установки каркаса;
закладываем плиты. Если нужно, то можно подрезать лишние части ножовкой.

Профильные кассеты, если необходимо, можно выкрасить в любой цвет. Но, сделать это нужно до монтажа.

Так выполняется технология монтажа подвесного потолка Армстронг своими руками. Если следовать поэтапной инструкции, то сложного ничего нет, вполне можно справиться с задачей самостоятельно.
