Обустройство слива

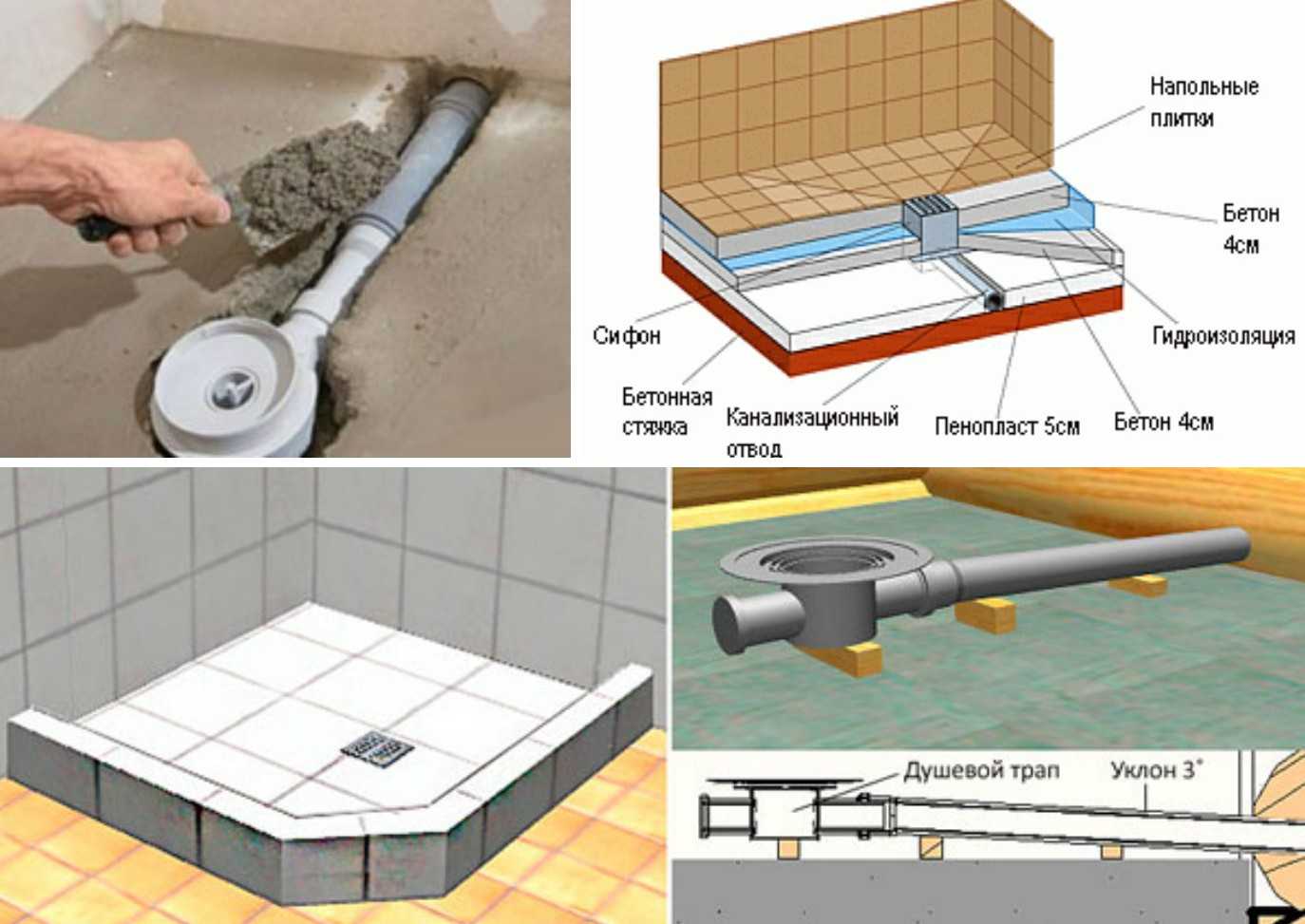

Говоря об устройстве хорошего и удобного слива в душевой кабине, самое пристальное внимание следует уделить сливу. От него зависит, как быстро будет уходить вода из поддона душевой кабины
Качественный слив препятствует распространению канализационных запахов.
В состав слива входят:
- наружная решетка;
- фильтр для мусора;
- выпуск для водоотведения;
- прокладка;
- винт для гайки выходного патрубка;
- гидрозатвор.
При покупке душевой кабины, сливные устройства входят в комплект
Важно удостовериться в том, что все детали слива в наличии
При установке душевой кабины в деревянном доме стоит позаботиться о том, чтобы обеспечить доступ к сливному устройству, если потребуется его прочистить.
Сливную трубу душевой кабины соединить с общей канализационной трубой. Чтоб вода быстрее уходила, трап от слива до канализационной трубы надо укладывать под уклоном. На один метр трубы уклон должен быть около 5 см.

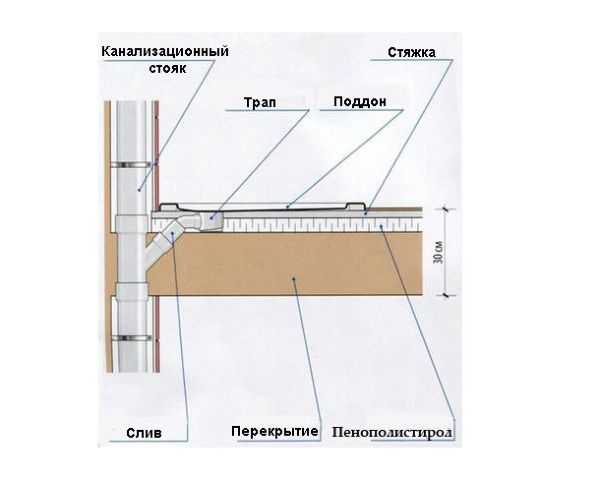

Система канализации душа в каркасном доме
Установка железного поддона для душа на деревянном полу: пошаговая инструкция
Шаг 1: Подготовка поверхности
Перед установкой поддона необходимо подготовить поверхность деревянного пола. В первую очередь, следует очистить поверхность от грязи, пыли и старых остатков клея. Затем нужно проверить степень плоскости пола. Если он не ровный, необходимо провести выравнивающие работы.

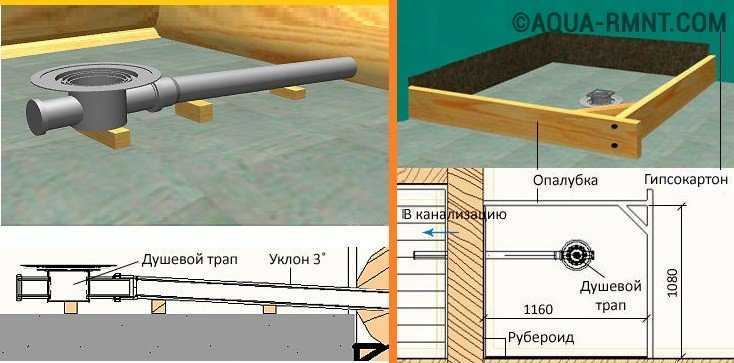

Шаг 2: Установка дренажной системы
Далее устанавливаем дренажную систему. Необходимо заранее выбрать место установки дренажного отверстия, чтобы при укладке поддона он оказался в правильном месте. Сначала выбиваем отверстие пилкой по дереву, затем установливаем дренажную систему и соединяем сливной шланг с канализационной системой.
Шаг 3: Расстановка поддона
Далее, приступаем к укладке железного поддона. Для крепления его к деревянному полу используем крепежные элементы, которые монтируются вдоль юбки поддона. Не забываем вставлять поддон на определённую высоту, учитывая установленный ранее дренажный шланг.
Шаг 4: Герметизация
Теперь следует убедиться в том, что установленный поддон герметичен. Для этого, кроме крепежных элементов, используются специальные герметики или штопора, которые закрывают все возможные щели между деревянным полом и поддоном. Таким образом обеспечивается водонепроницаемость в данной зоне.
Шаг 5: Проводим тестирование
Наконец, когда все работы выполнены, необходимо провести тестирование системы на герметичность. Для этого заливаем воду в душевую кабину и проверяем насколько хорошо поддон и дренажная система справляются с функциями, которые от них ожидаются.
Вот и все — железный поддон установлен на деревянный пол! Теперь можешь так долго желанные душевые процедуры заниматься по мере надобности.

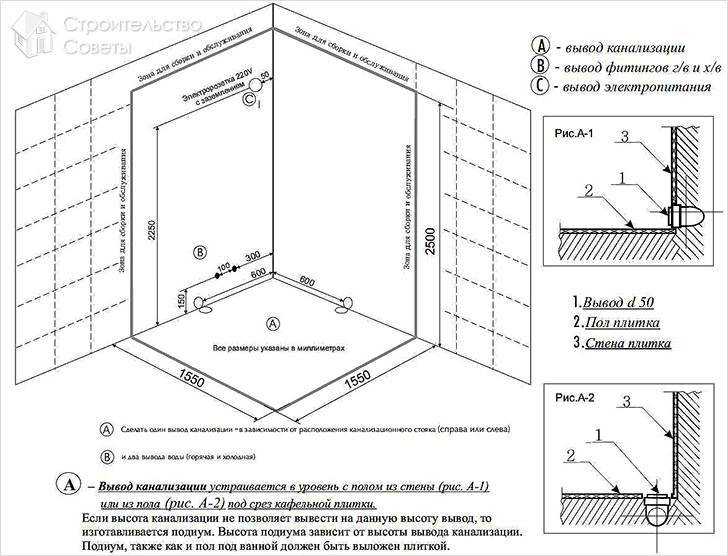

Установка готовой кабины
В случае если мы приобрели готовую душевую кабинку, то смонтировать ее возможно достаточно быстро. В большинстве случаев, в наборе с изделием идет достаточно подробная инструкция, потому для успешного окончания работ достаточно не составит большого труда следовать ее рекомендациям.
Установочные работы делаем так:
Для начала готовим помещение. К месту монтажа подводим трубы водоснабжения и слива, а все деревянные детали обрабатываем влагозащитным составом.
Обратите внимание! Кое-какие угловые модели выпускаются без задних шторок: расчет идет на то, что конструкция будет стоять прикасаясь к стенке. В этом случае деревянную обшивку необходимо в обязательном порядке обезопасисть, облицевав плиткой или же установив экраны для душа из стекла либо поликарбоната
- К поддону кабинки прикрепляем ножки. Устанавливаем поддон на деревянный пол и выставляем по горизонтали, вращая регулировочные винты.
- Снизу присоединяем канализационную трубу к сливному отверстию. В случае если кабинка находится в близи от стояка, возможно применять гибкую гофру.
- На поддон крепим нижние направляющие для дверец и неподвижных шторок. Направляющие фиксируем посредством винтов, по окончании чего герметизируем узел стыка силиконом.
- На стене закрепляем заднюю панель, по окончании чего подключаем сантехническое оборудование: смеситель и лейку для душа.
- В случае если это нужно – подключаем провода электропитания (они в большинстве случаев употребляются для обеспечения работы радио, вентилятора либо автономного нагревателя).
Обратите внимание! Вся проводка в ванной комнате прокладывается скрытым методом. А потому, что работы ведутся в деревянном доме, то провода в обязательном порядке укладываем в замкнутые кабель-каналы из негорючего материала
- Затем закрепляем вертикальные опоры и остекление (или панели из поликарбоната).
- На завершающем этапе навешиваем дверцы на петли либо устанавливаем сдвижные панели на направляющие.
- Все стыки герметизируем, по окончании чего оставляем кабинку открытой минимум на дни.
Как видите, конструкция получается достаточно герметичной, так что туалет и душ в полной мере возможно размещать в помещении, обшитом древесиной.
Намного сложнее сделать кабинку «с нуля», и об этом мы поведаем в следующем разделе.
Шаг 4: Подготовьте стальной поддон к установке
1. Проверьте целостность и гладкость поверхности стального поддона
Перед установкой необходимо проверить, что на поверхности поддона отсутствуют повреждения, царапины и другие дефекты, которые могут снизить качество душевой кабины или вызвать опасность для пользователей. Если поверхность имеет неровности, примените шлифовальную машину для выравнивания.
2. Подготовьте отверстия для слива и крепежа
Следующий шаг — подготовить отверстия для сливной системы и крепежных элементов. Ими могут быть отверстия в стальном поддоне или отверстия в полу.
Для отверстий в стальном поддоне используйте буры диаметром, соответствующим длине и диаметру винтов крепления. Для установки отверстий в полу используйте перфоратор.
3. Нанесите силиконовое уплотнение на края поддона
Перед установкой стального поддона на деревянный пол рекомендуется нанести силиконовое уплотнительное кольцо на края поддона. Оно защитит от попадания воды под поддон и поможет избежать скрипа и шума при использовании душевой кабины.
Закрепите кольцо с помощью монтажной ленты или другого жесткого материала, чтобы оно не съезжало при установке поддона на стяжку.
Последовательность работ при монтаже акрилового поддона
Схема установки душевого поддона в шесть шагов.
Необходимые инструменты и расходные материалы:
- перфоратор;
- шуруповерт;
- отвертки;
- маркер;
- дрель со сверлами по бетону и для кафеля;
- медный электрический кабель;
- крепежная смесь;
- канализационные трубы;
- заглушки;
- саморезы;
- пластиковые дюбели;
- пеноплекс;
- бетонный раствор с емкостью для него;
- мастерок;
- строительный уровень;
- силиконовый герметик.
Перед началом монтажа поддона необходимо определиться, что будет устанавливаться: душевой уголок или душевая кабинка. Если речь идет о душевой кабине, потребуется подводка кабеля электропитания и подключение к электросети с помощью медного трехжильного кабеля сечением не менее 2,5 мм с двойной изоляцией. Кабель прокладывается непосредственно от электрощита и предполагает обязательное устройство защитного отключения.
Схема установки душевого поддона с настенным смесителем.
Поддоны для душа имеют ограниченное место под ними, поэтому конструкцией предусмотрено объединение сифона со сточным отверстием в сифонное сливное отверстие. Выход отверстия может быть вертикальным или горизонтальным. Выбор в пользу того или иного вида делается с учетом типа канализационного выпуска, смонтированного в доме.
Сборку душевого поддона начинают с нанесения разметки. Для этого поддон установите в выбранном месте, а затем нанесите разметку профиля и сточного отверстия. Затем поддон уберите, разъедините части сточного отверстия, а выход этого отверстия соедините с канализационной трубой
Обратите внимание на то, что расположение сточного отверстия должно точно соответствовать ранее нанесенной разметке
Снова установите поддон по его меткам и проверьте расположение сточного отверстия. Оно должно располагаться напротив отверстия канализационного слива поддона с необходимым уклоном в 2 см на погонный м сливной трубы.
После определения окончательного местоположения сточного отверстия выполняют склеивание труб. На сточное отверстие установите герметическое уплотнение, а сверху установите поддон для душа.
Горизонтальность поддона проверяется уровнем. Часто при установке возникает вопрос целесообразности формирования наклона. С одной стороны, благодаря уклону обеспечивается более легкий отток воды, с другой стороны, потребуется дополнительное укрепление наклонный поверхности.
Схема монтажа душевого поддона.
Вокруг сливного отверстия уложите кругляк из технической мастики и завинтите верхнюю часть сливного отверстия. Нередко установка душевого поддона требует проведения звукоизоляции. Не так давно единственным способом была установка кирпичей, однако современный строительный рынок предлагает различные типы изоляции.
Если требуется увеличение общего объема душа с расширением площади основания, вокруг поддона выполняют кирпичную кладку с дальнейшей облицовкой плиткой. Плитку укладывают с уклоном в сторону поддона для исключения застаивания воды.
Шаг 1: Планирование
Перед установкой душевого поддона на деревянный пол необходимо провести заранее несколько этапов планирования, чтобы убедиться в правильности выбора модели, размеров и места установки.
Выбор поддона
Первым шагом является выбор подходящего душевого поддона
Необходимо обратить внимание на материал изготовления, размеры и форму. Для деревянного пола лучше выбрать поддон с ножками, чтобы исключить прямой контакт с полом и предотвратить повреждение дерева
Также стоит учитывать, что поддон должен иметь отверстия для слива воды в стандартный сифон.
Место установки
Вторым шагом является выбор места установки душевого поддона. Необходимо учитывать доступность к водопроводным и канализационным линиям. Идеальным местом будет угол ванной или душевой кабины. Также следует учитывать уровень пола и регулируемые ножки поддона, чтобы обеспечить стабильную установку и исключить протекание воды на пол.
- Выбор подходящего поддона;
- Выяснение места установки;
Укладка плитки-мозаики на поддон
Выполняя ремонт или первоначальную установку конструкции душевого поддона и его облицовку плиткой, используйте водостойкие марки клея.
Одним из наиболее удобных вариантов для поддона является плитка-мозаика. Замесите клей с чистой водопроводной водой, наносить его следует только на размер не более двух блоков мозаики и использовать весь замес в течение 2-3 часов. С листов мозаики снимите защитную пленку. При необходимости скрепляющую ряды стеклосетку можно разрезать ножницами. Клей наносите гребенчатым шпателем с высотой зубьев в 3-4 мм
Важно, чтобы клей не проступал между мозаикой и не заполнял швы затирки. На плоской поверхности каждый ряд придавливайте уровнем
После укладки плитки переходите к нанесению затирки резиновым шпателем. Излишки затирки сразу удаляйте шпателем. Затирка проводится от дальних углов к ближним.
Шаг 5: Установите стальной поддон
1. Подготовьте место установки
Перед установкой стального поддона необходимо убедиться, что место его установки на деревянном полу находится на одном уровне и ровной поверхности. Также необходимо проверить, что радиусы поворота ванны не будут сталкиваться со стенами и другими предметами в ванной комнате.
2. Подготовьте инструменты и материалы
Для установки стального поддона понадобятся: крестовая отвертка, уровень, резиновые шайбы, герметик, болты и гайки для крепления поддона к полу.
3. Установите поддон на место
После того, как вы подготовили место для установки стального поддона и собрали все необходимые инструменты и материалы, можно приступать к установке поддона. Расположите его на заранее подготовленном месте и проверьте, чтобы он был ровным и стоял на равной поверхности.
4. Крепите поддон к полу
Для крепления поддона к полу используйте болты и гайки, а также резиновые шайбы, чтобы предотвратить повреждение деревянного пола. Крепление должно быть достаточно крепким и надежным, чтобы поддон не сдвигался при использовании.
5. Герметизируйте соединения
Чтобы избежать протечек воды при использовании душа, необходимо герметизировать соединения между поддоном и стенами. Для этого используйте специальный герметик, который нанесите вокруг периметра поддона.
После завершения установки стального поддона необходимо провести тест на герметичность. Поставьте воду в душе на максимальную мощность и проверьте, нет ли протечек воды. Если все в порядке, можно начинать пользоваться своим новым душем!
Обустройство слива
Говоря об устройстве хорошего и удобного слива в душевой кабине, самое пристальное внимание следует уделить сливу. От него зависит, как быстро будет уходить вода из поддона душевой кабины
Качественный слив препятствует распространению канализационных запахов.
В состав слива входят:
При покупке душевой кабины, сливные устройства входят в комплект
Важно удостовериться в том, что все детали слива в наличии
При установке душевой кабины в деревянном доме стоит позаботиться о том, чтобы обеспечить доступ к сливному устройству, если потребуется его прочистить.
Сливную трубу душевой кабины соединить с общей канализационной трубой. Чтоб вода быстрее уходила, трап от слива до канализационной трубы надо укладывать под уклоном. На один метр трубы уклон должен быть около 5 см.
Система канализации душа в каркасном доме
Монтаж керамического душевого поддона: изысканная роскошь
Выполненные из керамики, натурального или искусственного камня делают интерьер интересным и изысканным. Но эти изделия имеют особенность, с которой необходимо считаться при установке – большой вес. Поэтому для них приходится возводить парапет из кирпичей или другого кладочного материала
Наглядно продемонстрирует такой способ установки поддона для душа своими руками видео, размещенное в конце статьи, а пока уделим внимание описанию
Модели известных брендов могут иметь заготовленные на заводе полости в толще материала, в которых размещается сифон. В таком случае достаточно уложить поддон на плиточный клей, предварительно выровняв основание.
Если в вашем поддоне такая полость не предусмотрена, придется возводить парапет для того, чтобы приподнять дно и разместить под ним сифон. Положите поддон на пол в месте монтажа и обведите его контур карандашом или маркером. Переверните его и осмотрите, в каких местах еще возможно сделать подпорки
Действуйте осторожно, ведь керамику или камень легко разбить. Измерьте высоту сифона и сделайте отметки на стенах для определения высоты парапета
Выполните кладку из кирпича или обрезков пеноблока, точно следуя обозначенному на полу контуру. Не забудьте, что опора нужна по всему периметру, так что вдоль стен также возведите парапет. Продумайте, в каком месте удобно оставить ревизионное окошко, чтобы доступ к сифону был максимально удобным. Подключите слив и проверьте его герметичность, потом все придется делать через ревизионное окошко. На поверхность полученной подпорной стенки нанесите толстый слой плиточного клея. Это необходимо для того, чтобы качественно выровнять верхний край. Ровно и аккуратно положите сверху поддон. Если с первого раза не получилось, подправьте его, плиточный клей дает от 10 до 20 минут на корректировку. Контролируя себя уровнем аккуратно простучите киянкой по выступающим местам, выравнивая край. Не трогайте результат работы вплоть до полного высыхания клея. Учитывая, что слой был толстым, берите максимальную указанную производителем продолжительность высыхания. Облицуйте переднюю панель по вашему вкусу, не забывая оформить также люк ревизионного окошка. Обработайте силиконовым герметиком стыки. Если хотите сделать их незаметными – выбирайте цветной герметик, в цвет чаши или плитки.
Таким же образом можно установить любой стальной душевой поддон без ножек, если других материалов под рукой не оказалось.
Из металла
Металлический каркас для душа варят из уголка толщиной не менее 4-5 мм. Ширину полки выбирают в зависимости от планируемой нагрузки. Нагружают каркас обычно баки с водой и обшивка. Если планируете сверху поставить пластиковую квадратную емкость литров на 100, а обтянуть стенки пленкой, тканью с пропиткой или чем-то таким же легким, брать сечение можно по минимуму.
Металлический каркас для душа на даче
Еще металлический каркас для дачного душа можно сделать из профилированной трубы. Толщина стенки для стоек 3 мм, для обвязки подойдет и 2 мм. Она имеет прямоугольное или квадратное сечение, что намного облегчает крепление обрешетки и обшивки. Чтобы прикрепить что-то к уголку, часто приходится к нему сначала прикручивать бруски, а всю остальную обвязку крепить к брусу. К профилированной трубе обвязку можно крепить напрямую — болтами или шурупами с предварительным засверливанием отверстий.
Металлический каркас лучше всего сварить. Если же аппарата нет, можно сделать разборной каркас на болтовых соединениях. Делают умельцы и так: нарезают трубы нужной длины, берут толстые монтажные уголки и собирают каркас на болтах.
Пример сборки на болтах
На случай, если вы планируете научиться варить металл техника сварки для новичков описана тут, выбор сварочного аппарата — тут.
Как установить железный поддон для душа на деревянный пол
Шаг 1: Подготовка деревянного пола
Перед установкой железного поддона необходимо проверить состояние деревянного пола. Не должно быть видимых повреждений, трещин или выступающих гвоздей, которые могут повлиять на установку поддона. Если такие дефекты обнаружены, необходимо их устранить.
Пол необходимо также очистить от пыли и других загрязнений, чтобы не повлиять на установку и крепление поддона.
Шаг 2: Установка железного поддона
Перед установкой поддона следует проверить его размеры и соответствие дверному проему. Необходимо также проверить, соответствует ли поддон установленному сифону и действительно ли он подходит для использования с выбранным душевым шлангом.
Установите поддон на деревянный пол. Нанесите маркировку на стены с помощью маркера для помощи в дальнейшем установке.
С помощью отвертки и саморезов закрепите поддон на деревянном полу, убедитесь, что поддон находится на нужном уровне и водоотвод легко осуществляется.
Шаг 3: Проверьте соединения
Проверьте, правильно ли подсоединен сифон к дренажной трубе.
Соедините железный поддон и душевой шланг. Проверьте, чтобы соединения были плотными и не течь.
Следуя этой простой пошаговой инструкции, вы можете успешно установить железный поддон для душа на деревянный пол.
Инструкции по установке поддонов
Правила монтажа часто зависят от материала, из которого изготовлен поддон, поэтому рассмотрим четыре популярных варианта. Акриловые и стальные модификации распространены больше, а чугунные, мраморные и керамические встречаются реже.
Стандартный цикл работ по монтажу и подключению поддонов для душа включает ряд традиционных этапов:
После выполнения установки и фиксации поддона можно смело приступать к финишным этапам работ:

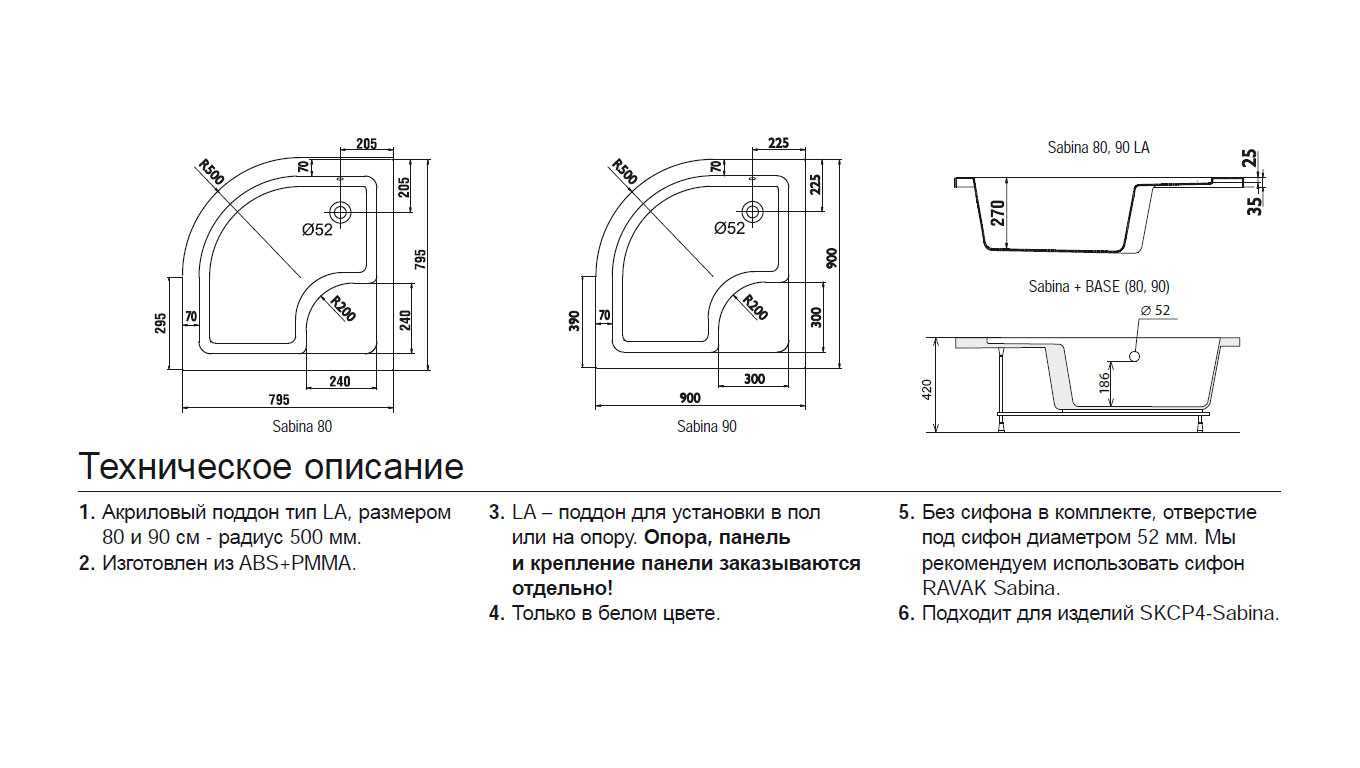

№1 — монтаж акриловых моделей
Акриловые решения имеют самый малый вес, доступную цену и продаются во множестве форм и размеров. Такие модели комплектуются кронштейнами, ножками и другой арматурой, которая помогает осуществить монтаж и закрепить поддон на основании.
Недостатком конструкции во многих дешевых моделях является отсутствие армирующей поддержки под днищем, поэтому при выборе нужно уделить внимание тому, чтобы днище было укреплено. Шаг 1

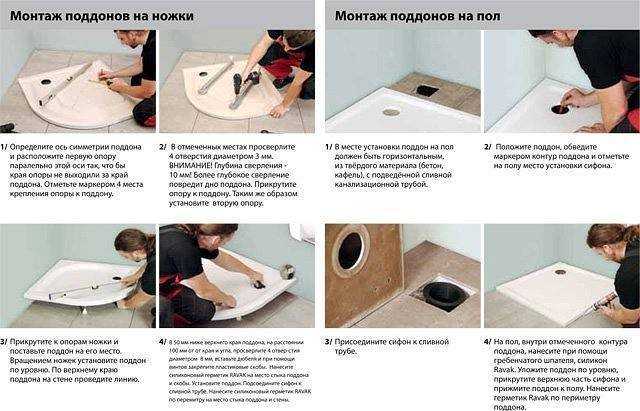

Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор
Шаг 1. Установка ножек. В зависимости от модели в комплекте может идти от 3 до 5 опор.
В ряде изделий используется опорный каркас на основе пластика или металла. Отверстия для монтажа ножек будут находиться именно в таком каркасе.
При вкручивании опор нужно следить за тем, чтобы длина ножек была не меньше высоты сифона. Также все опоры должны вкручиваться на одну и ту же высоту (потом можно будет регулировать горизонтальное положение поддона с помощью уровня)
Шаг 2. Монтаж сливной системы. Необходимо подключить поддон к канализации, поставив изделие на ребро. Внутрь вставляется комплектная втулка, которая используется для соединения.
На выступающий конец втулки надевается патрубок сифона. Чтобы не допустить протечек, места соединения промазываются клеем. Можно использовать эпоксидный клей или эпоксидный пластилин. Соедините патрубок и втулку, а сверху замажьте соединение герметиком.
В некоторых моделях душевых кабин может использоваться система соединений с паронитовыми или полимерными прокладками. В таком случае пользоваться клеем не нужно. Поставьте поддон на ножки, проследив, чтобы край сифона не касался пола.
Шаг 3. Регулировка положения поддона. Теперь пришло время откорректировать горизонталь конструкции. Для этого вращаем ножки, положив на стенки поддона (пазы, в которые будет монтироваться ограждение душевой кабины) уровень.
Горизонтальность нужно проверить на всех бортиках поддона. Если изделие устанавливается в упор к стене или углу помещения, то тогда необходимо смазать контактирующие между собой поверхности клеем и плотно прижать.
Нужно подождать, когда клей подсохнет, после чего усилить герметизацию с помощью герметика, нанеся его слой на место контакта бортиков поддона и стены.
Шаг 4. Подключение сифона к отводной трубке канализационной системы, установка декоративного кожуха, который идет в комплекте с поддоном.
Использовать душевую кабину рекомендуется через 6-10 часов после полного высыхания герметика и клеевого состава.
Летний дачный душ на открытом воздухе
Сезонный душ на открытом воздухе представляет собой легкую не утепляемую конструкцию.
Его устройство не требует больших затрат и времени. Существует возможность приобретения уже готовой душевой кабинки.
Этот вид душа на даче широко представлен в продаже в разных вариациях. Можно выбрать любой тип и модель.
Такой летний дачный душ легко возвести самостоятельно. Его можно присоединить к хозяйственному блоку или расположить отдельно. Самым простым вариантом летнего душа является конструкция, не требующая строительства и состоящая из бака с ручкой и краном, шланга и душевой насадки.
Как видно на фото, в садовом летнем душе бак можно расположить на необходимой высоте в любом месте, где вода будет нагреваться на солнце:
После этого следует надеть на кран шланг с душевой насадкой на конце.
Если на участке нет подходящей горизонтальной перекладины, на которую можно подвесить на необходимой высоте емкость для воды, то ее подачу можно обеспечить другим способом. Рекомендуется установить емкость внизу, а воду подавать в лейку душа с помощью специального душевого насоса.
Для возведения такого вида летнего душа необходимо сначала отгородить площадку. На ней следует сложить металлический или деревянный каркас, который можно обтянуть любым подручным материалом.
Нужно установить четыре столба, закрепить над ними бак для воды, который оборудован душевой сеткой и вентилем, и натянуть между столбами ткань, непрозрачную пленку или брезент.
Если же вместо большого бака для воды использовать небольшие емкости (10-40 л), то столбы или каркас для душевой кабинки не потребуются.
Заполненные водой емкости следует принести в душ и повесить на гвоздь.
Следует учитывать, что в такой конструкции дачного душа вода не успеет прогреться, поэтому данный вид летнего душа понравится не всем. Правильнее будет установить стационарный бак. Рейки желательно сделать несущими, закрепив их крест-накрест. В продольном направлении бруски будут работать на сжатие, они способны выдержать до 500 кг. Для легкой конструкции душа достаточно бака на 50 или 100 л.
Посмотрите на фото – для летнего душа на даче в качестве емкости для воды можно использовать легкий и плоский пластиковый бак, желательно черного цвета:
Летом на солнце вода в таком баке будет быстро нагреваться до комфортной температуры. Осенью бак следует снять и убрать в кладовку или хозяйственный блок.
Если при использовании летнего душа для дачи потребляется небольшое количество воды, то можно не сооружать поддон, а просто положить под ноги деревянную решетку, предварительно отшлифовав ее шкуркой и пропитав антисептиком. При отсутствии подходящей решетки можно воспользоваться резиновым ковриком.
Существует еще один простой вариант конструкции летнего душа на даче: если на участке имеется сарай или хозяйственный блок, то следует присоединить к нему кабину (2×2 м), сделанную из досок, и установить наверху бак или другую емкость для прогрева воды.
Кроме того, можно возвести летний садовый душ для дачи с поплавковым заборником. Такая конструкция позволит использовать воду только из верхнего, хорошо прогретого солнцем слоя. Ее необходимо оборудовать краном с приводом от ножной педали, что позволит экономить воду.
Это самые простые способы устройства летнего душа. Если душ планируется использовать на протяжении всего сезона, то конструкция должна быть более прочной и капитальной, в таких случаях рекомендуется остановить свой выбор на строительстве кабинок на фундаменте и с модернизированной сливной системой.
