Пошаговая инструкция по монтажу точечного светильника в натяжной потолок

Подготовка к монтажу на готовое полотно: как сделать отверстие

Когда пленочное или тканевое полотно натянуто, настает очередь подготовки места монтажа, для чего вырезается отверстие. Технология получения отверстия требует аккуратности и включает следующие шаги:

• На потолке находят на ощупь закладную площадку, карандашом отмечают положение.
• По центру разметки наклеивают термоусадочное кольцо подходящего размера. Для приклейки подойдет полиуретановый клей.

Прорезка отверстия для большой люстры

Вырезают внутреннюю область (внутри кольца) натяжной ткани

Чтобы вырез получился аккуратным, используют канцелярский нож с острым тонким лезвием.
Важно так подбирать кольцо, чтобы его внешний диаметр был немного меньше, чем основания светильника. Кольцо большего диаметра будет выделяться на натянутом полотне, что не очень красиво.

В продаже представлены кольца разных диаметров (6-40 см), специально предназначенные для разных типов светильников. Рекомендую не изобретать велосипед, а использовать готовое кольцо (их изготавливают там же, где и натяжные потолки). Используя самодельное приспособление, вы сэкономите копейку, но, с ощутимой долей вероятности, испортите готовое декоративное покрытие.

Монтаж подсветки

Вариант работающей подсветки

Теперь, как и обещали, поговорим подробнее об установке скрытых источников света. Что нам для этого потребуется?

• Во-первых, светодиодная лента, которая может иметь разную мощность, быть одноцветной или меняющей цвет.
• Во-вторых — блок питания, который преобразует напряжение в розетке 220 В необходимые для работы светодиодов 12 В. В-третьих, элементарные навыки работы с электрической проводкой и сетью.

Блоки питания разной мощности отличаются весом и габаритами

Определение суммарной мощности светодиодной ленты

После того, как вы выбрали тип светодиодной ленты, необходимо определить, какая мощность ей необходима, чтобы выбрать блок питания. Для этого измерьте периметр ниши, подготовленной для установки подсветки, и умножьте его на мощность одного погонного метра ленты.

Теперь вы знаете, какой должна быть мощность блока питания, через который светодиодная лента подключается к сети 220 В. Но здесь нужно учесть следующие моменты:

Компактный БП для светодиодной ленты

• Подключать светодиодные ленты к блоку питания последовательно более 5-ти метров не рекомендуется, так как из-за роста сопротивления в цепи, светодиоды на конце ленты будут светить тусклее.
• Чем выше мощность блока питания, тем больше его габариты. Учитывайте это, когда будете делать бортик для маскировки подсветки. Или приобретайте для каждой ленты отдельный блок питания.
• Мощный блок питания, да и сама лента нуждаются в эффективном отводе вырабатываемого тепла. Для блока питания рекомендуется встроить вентиляционную решетку, а лента клеится на профиль, который играет роль эффективного теплоотвода.

Установка и подключение светодиодной ленты

Горящая светодиодная лента на бухте

Светящиеся ленты продаются бобинами по 5 метров. На обратную сторону каждой ленты нанесена клейкая основа, которая позволяет монтировать её как на горизонтальные, так и на вертикальные поверхности.

Поэтому, делая гипсокартонные потолки своими руками с подсветкой, вы можете использовать для крепления светодиодов как полочку в нише, так и внутреннюю стенку бортика. Но опять повторимся – лучше клеить на металл, что существенно увеличит ресурс работы светодиодов.

Прежде чем закрепить ленты, подключите их к блоку питания по следующей схеме:

Схема запитывания RGB ленты

На схеме показано подключение многоцветной RGB ленты через соответствующий контроллер, поэтому вы можете видеть 4 провода от блока питания. Если вами используется монохромный источник света, то из цепи убирается контроллер, а проводов будет всего два: плюс и минус.

Подключение монохромной ленты

Поместите блок питания в нишу из гипсокартона в том месте, где выведены провода, и подключите его к сети. После этого выполните тестовый запуск. Если все работает, то сборку короба можно продолжить.

Располагайте блок питания так, чтобы вы могли извлекать его после сборки потолка

Это очень важно для ремонта и обслуживания световой системы

https://youtube.com/watch?v=G7lDmUsVxPs

Поздравляем вас, вам удалось самостоятельно произвести монтаж потолков из гипсокартона с подсветкой. На самом деле это не так сложно, как кажется на первый взгляд. Так же на нашем ресурсе вы можете узнать о том, как сделать натяжной потолок с подсветкой.

Инструкция по монтажу светодиодной ленты

Монтаж светильников не ограничивается исключительно точечными изделиями или люстрами. Разнообразить подсветку помещения помогают светодиодные ленты с ЛЕД-лампами. Ленты крепят по периметру потолка или в произвольном порядке, чаще всего располагают такие светильники в межпотолочном пространстве, что позволяет эффектно подсветить натянутое полотно.

Устанавливаются ленты непосредственно на плиту перекрытия (в этом случае потребуется очистить поверхность плиты, обработать ее грунтовкой и после этого наклеить полосы, используя двухсторонний скотч) или по периметру потолка на поверхности стены.

При монтаже светодиодной ленты в пространстве между натяжным полотном и плитой перекрытия, следует обращать внимание на возможные помехи прохождения света. Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника

Для сращивания кусков ленты используются специальные коннектора, но можно самостоятельно добавлять светодиодные лампочки, выполняя соединение с помощью паяльника.

Помимо перечисленных способов монтажа светодиодной ленты, в настоящее время все чаще применяются специальные профили, в которых размещаются светодиоды. Эти профили легко монтируются в любом направлении, создавая эффектные световые картины.

Установка люстры на натяжной потолок

При установке люстры на такой потолок чаще всего используют специальный крюк. Последовательность монтажа выглядит следующим образом:

1. Закрепите крюк в бетонную плиту основной потолочной конструкции. Чтобы убедиться в надежности крепления, обязательно следует повесить на него тяжелый груз, в два раза больше самой люстры.
2. После того как надежность будет подтверждена, проведите кабель.
3. Завершив процедуру проводки, разместите натяжное полотно.
4. Используя заранее сделанную отметку, прорежьте отверстие прямо по центру крюка.
5. С помощью клея нужно закрепить термокольцо на пленке.

Далее рассчитайте длину между основанием до нити и установите отрезанный брус по указателю. Подведите электрическую проводку, установите декоративное полотно натяжной конструкции и в центре прорежьте отверстие. Зафиксируйте термоизоляционное кольцо, смонтируйте крепление по центру, где будет вешаться люстра.

При установке большой люстры нужно использовать крестообразное крепление. Этот вариант наиболее пригоден для устройств, которые ввиду конструктивных особенностей плотно прилегают к потолочному полотну. В таком случае брус фиксируется аналогично предыдущему способу с небольшим исключением – на этот раз к нему крепится фанера с диаметром больше тарелки самой люстры. Другой вариант – установка фанеры на подвесную систему.

Установка светильников в натяжной потолок или на него существенно отличается от монтажа обычной люстры. Из-за многочисленных специфичных нюансов, трудностей выбора светильников и ламп с подходящими техническими параметрами мы рекомендуем обращаться к квалифицированным специалистам.

Клеммники Wago и прокалывающие зажимы

Разрезаете петлю в нижней части пополам, снимаете изоляцию с проводов на 11-12мм и соединяете их обратно через клеммник Wago серии 2273.

При этом на оставшуюся свободную клемму будут подключаться питающие провода с самого светильника. Такая схема подключения называется параллельной или подключение шлейфом.

1 of 2

Кстати, можно для этой цели вовсе и не резать кабель, оставив его цельным. Достаточно вместо Ваго применить специальные прокалывающие зажимы.

При их использовании, снимаете только верхнюю защитную оболочку с кабеля ВВГнг-Ls, основные жилы остаются не тронутыми. Заводите эти жилы в верхнюю часть прокалывающего зажима и защелкиваете его.

Встроенные ножи должны автоматически проткнуть изоляцию, создав надежный контакт. К нижней половинке подключаются таким же способом провода на светильник.

Смонтировав клеммники подключаете всю группу светильников к питающему проводу. Желательно после этого проверить индикаторной отверткой наличие напряжения на конечных контактах, чтобы потом не пришлось разбирать потолок и искать, где же пропала фаза.

Если все нормально, на этом основная часть монтажа закладных завершена. Теперь пора приступать непосредственно к самому монтажу и подключению точечного светильника.

После натяжки полотна, по ранее установленным меткам на поверхности пола, размечаете маркером и лазерным лучем нивелира точки, где необходимо будет разрезать полотно.

Если нет нивелира, то отмеряете расстояние от стен обыкновенной рулеткой.

Особенности подсветки натяжного потолка

К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.

Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.

Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.

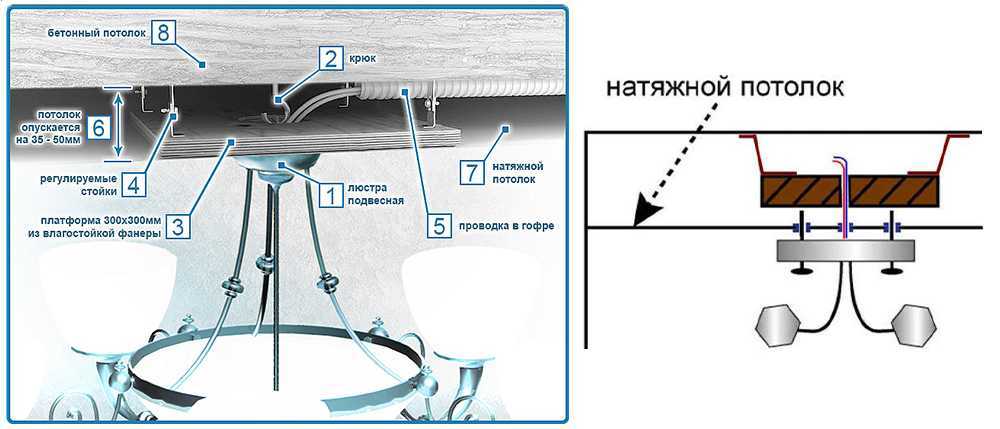

Особенности установки подвесных люстр в натяжном потолке

1. Вырезаем из фанеры пластину 15*15 см и делаем по центру отверстие диаметром 2 см.
2. Монтируем на подвесах с помощью дюбелей эту деталь к потолку.
3. Натягиваем шворку, чтобы определить уровень расположенной пластины по отношению к потолочным багетам.
4. Продеваем в отверстие провод и тестируем цепь.
5. Натягиваем полотно и в месте центрального отверстия пластины клеим термокольцо.
6. После полного приклеивания вырезаем внутри кольца круг по периметру.
7. Вытягиваем провод и подсоединяем к люстре.
8. Прикручиваем держатель к монтажной пластине.
9. Крепим люстру и подключаем к сети.

При установке с помощью крючка работы выполняем в такой же последовательности, но вместо монтажной пластины фиксируется крюк из арматуры. Этим методом можно выполнить несколько креплений светильников в натяжных потолках.

Установка на крюк

Анкерный крюк устанавливают при монтаже каркаса на натяжной потолок. Вешать люстру можно, когда полотно натянется и высохнет. Это наиболее надежный способ установки, но он требует внимания и аккуратности.

Если длина имеющегося крюка слишком мала, то для монтажа люстры устанавливают новое крепление подходящего размера. В этом случае дрелью просверливают отверстие для установки анкера с крюком. Распорка анкера должна точно войти в отверстие, после чего подвесную гайку закручивают до полного разжимания гильзы.

После этого производят монтаж навесного потолка. Когда работа закончится, находят место закрепления крюка и наклеивают туда пластиковое кольцо. Его размер выбирают так, чтобы его полностью закрывал колпак люстры. После высыхания клея можно вырезать отверстие, вытащить провода и прикрепить люстру к натяжному потолку. Затем провода изолируют и прячут под колпак.

При этом способе установки можно легко заменить люстру на новую. Покупая новый светильник, нужно следить за тем, чтобы его колпак был не меньше, чем у старого.

Монтаж багета

С чего начинается работа? Первым делом требуется найти самую низкую точку на потолке с учетом наличия воздуховодов, кабельных каналов, распредкоробок и т.п.

Далее
по периметру стены вымеряете и засверливаете стеновой профиль, на который и
будет натягиваться основное полотно.

На
поворотах и углах аккуратно надрезаете его и формируете соответствующие
заготовки по размерам и геометрии своей комнаты.

Прикладываете профиль к стенке и предварительно закрепляете его на малярный скотч. Проверяете горизонт по лазерному уровню, просверливаете отверстия под дюбеля.

Забиваете их и прикручиваете по периметру багет.

После
всех этих работ в обычной ситуации можно было бы натягивать полотно. Но не
забываем, что у нас посреди потолка будут световые линии.

Поэтому
под них нужно подготовить соответствующий профиль и по необходимости закладные.

Рекомендации по размещению светильников

Регламента, который регулирует правила размещения точечных светильников в натяжном потолке, нет. С одной стороны, это не ограничивает вас в предпочтениях, с другой – можно совершить ряд ошибок и результат будет не лучшим. Общий совет – учитывать назначение помещения. Если это место отдыха, лучше подойдет приглушенный свет, если рабочая зона – нужно качественное освещение, приближенное к естественному.

Правила размещения

Если учитывать простые рекомендации, то подобрать правильное освещение несложно

Главное – не торопиться и хорошо продумать каждую мелочь, чтобы не упустить ни одного важного аспекта. Помнить следующее:

1. При симметричном размещении светильников стоит тщательно проверять их расположение, чтобы не было смещений. Если оборудование будет стоять криво, внешний вид потолка и освещенность нарушатся.

2. Для каждой зоны лучше поставить отдельный выключатель. Если точечных элементов много, лучше продумать, как разделить их, чтобы включать только ту часть, которая нужна в определенный момент. Это не только уменьшит расход электричества, но и позволит освещать только одну зону.
3. Если в комплекте идет трансформатор, разместить его так, чтобы обеспечить легкий доступ. Чаще всего сгорает именно этот элемент, поэтому стоит заранее продумать, где его установить, чтобы при необходимости без проблем заменить.
4. Подбирать размер корпуса под особенности потолка. Нужно точно знать расстояние от полотна до перекрытия, чтобы подобрать подходящую модель и она не упиралась в потолок. Минимальное расстояние должно быть 5 см.
5. Располагать оборудование можно линиями, полукругом, змейкой и т.д. Ограничений нет, но нужно заранее выбрать вариант и нанести метки, чтобы убедиться, что результат будет выглядеть привлекательно.
6. Для рабочей зоны делать яркое освещение, для зоны отдыха приглушенное. Учитывать наличие других источников света (люстры, бра), так как они также дают эффект.

Можно даже сочетать разные типы встроенных светильников.

Учитывать и нормативы освещенности для разных помещений. Они установлены в соответствии с санитарными нормами из расчета на квадратный метр площади. В списке первый показатель – для ламп накаливания, второй – для люминесцентных вариантов, третий – для светодиодов:

1. В прихожей – 10, 6 и 2,5 Вт.
2. Для ванной – 20-22, 14 и от 5,2 до 5,4.
3. В детской 60, 36, 6,8.
4. Для кухни 26, 15-16 и 6,8.
5. Спальня – от 12 до 15, от 8 до 10, от 2,7 до 3,4.
6. Зал или гостиная – 20-22, от 13 до 14, 5,2-5,4.

Если руководствоваться нормами, определить количество светильников не составит труда, сложив их суммарную мощность и разделив на площадь комнаты.

Для прихожей можно использовать только этот вариант, люстра не нужна.

Подключение светильников с драйвером

Если вы будете монтировать светодиодные светильники, то помните, что зачастую с ними в комплекте идут свои источники питания – led драйверы. И напряжение 220В подается через них, а не напрямую в светодиодную лампочку.

Они могут быть как встроены, так и вынесены за пределы корпуса и подключаются к нему через разъем.

Правда бывает соединение и на пайке.

Имейте в виду, что если у вас внезапно перестал работать точечный светильник, то чаще всего у него выходят из строя не сами светодиоды, а именно драйвер.

Поэтому при покупке старайтесь выбирать те светильники, где драйверы подключены именно через втычные разъемы, а не вмонтированы в корпус.

Если он сгорит, то не придется курочить сам светильник.

Вытащил из разъема старый, воткнул новый и наслаждайся комфортным освещением далее. Минимум затрат, как денежных так и временных.

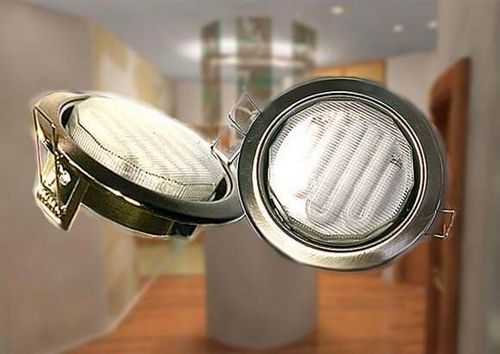

Светодиодные точечные светильники выигрывают по многим параметрам перед остальными. Помимо температуры нагрева и малого расхода электроэнергии, это еще и напряжение питания.

Есть много моделей, которые будут исправно работать и давать нормальное освещение даже при минимальном напряжении 85 вольт. И не перегорят при его максимуме в 277В!

Также заранее обращайте внимание, поддерживают ли они возможность диммирования. Это функция есть не у всех моделей

Для подключения драйвера необходимо подать напряжение на провода питания обозначенные как L (фаза) и N (ноль). Выходное напряжение с него идет уже пониженным 12В-24В.

Выходные провода отмечены как ”+” и ”-”.

Даже если вы перепутаете фазу и ноль на питании 220В, ничего страшного не случится, он от этого не сгорит.

Ну а разъем выходного напряжения на драйвере обычно делают так, что подключить его по другому (перепутав ”+” и ”-” ) не получится.

При съемном драйвере питания на светодиодных лампах очень удобно сначала подсоединить сам driver, а уже только потом, через его разъем воткнуть светильник.

Особо нужно отметить, что все соединения за натяжным потолком должны быть доступны для осмотра, ремонта и эксплуатации.

Именно поэтому запас кабеля делайте такой длины, чтобы провода можно было спокойно вытащить наружу через кольцо и произвести при необходимости переподключение или замену клемм.

Чтобы драйвер не болтался в воздухе на своих гибких проводах, его можно закрепить с помощью пластиковых кабельных хомутов непосредственно к питающему кабелю проводки ВВГнг.

Жилы у него достаточно жесткие и вам не придется придумывать специальное место за потолком, где же уложить driver питания.

После завершения всех процедур по подключению, спрячьте драйвер вместе с кабелем за кольцо.

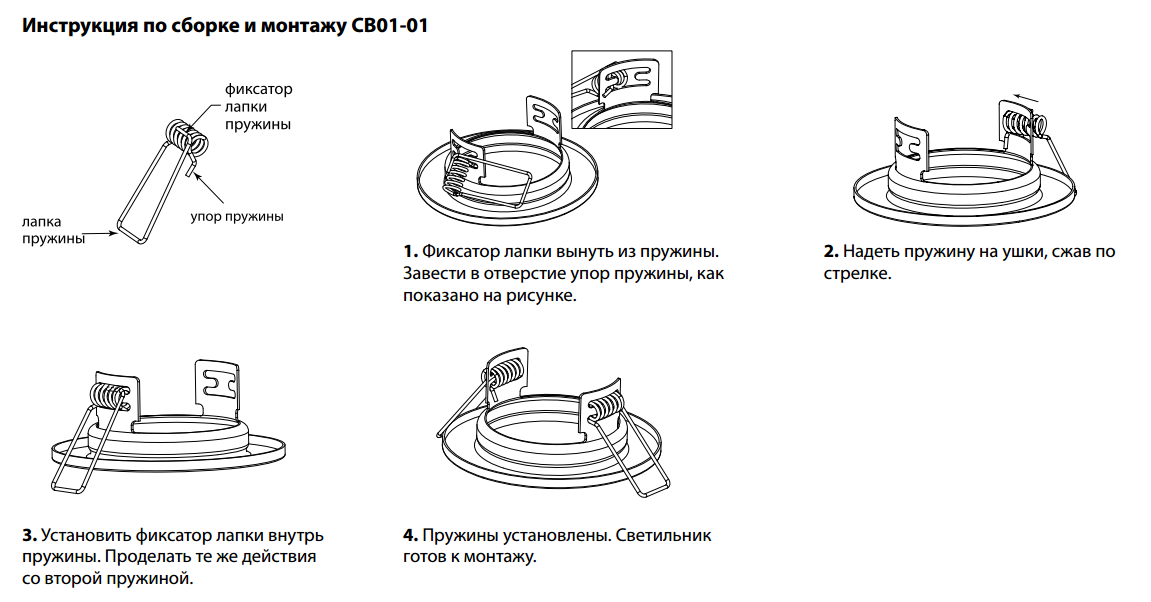

Аккуратно подожмите подпружиненные лапки по бокам, заведите их именно за закладную (не за ПВХ пленку) и таким образом окончательно закрепите светильник.

1 of 2

То же самое проделываете со всеми остальными светоточками. Подаете напряжение и проверяете свечение ламп.

Разметка потолка

Перед тем, как сделать точечные светильники в натяжном потолке, и даже до монтажа самого потолка нужно решить, каким образом будут размещаться осветительные приборы

Это правило особенно важно в том случае, если планируется создание многоуровневой конструкции – в таком случае каждый уровень подключается к собственному контуру.. Усредненный шаг установки светильников составляет около 1 м, а расстояние от стен – около 60 см

Размещать светильники нужно таким образом, чтобы точки их монтажа не совпадали с багетами натяжного потолка. Оптимальное расстояние между отверстием для точечного светильника и багета составляет 2-3 см.

Усредненный шаг установки светильников составляет около 1 м, а расстояние от стен – около 60 см. Размещать светильники нужно таким образом, чтобы точки их монтажа не совпадали с багетами натяжного потолка. Оптимальное расстояние между отверстием для точечного светильника и багета составляет 2-3 см.

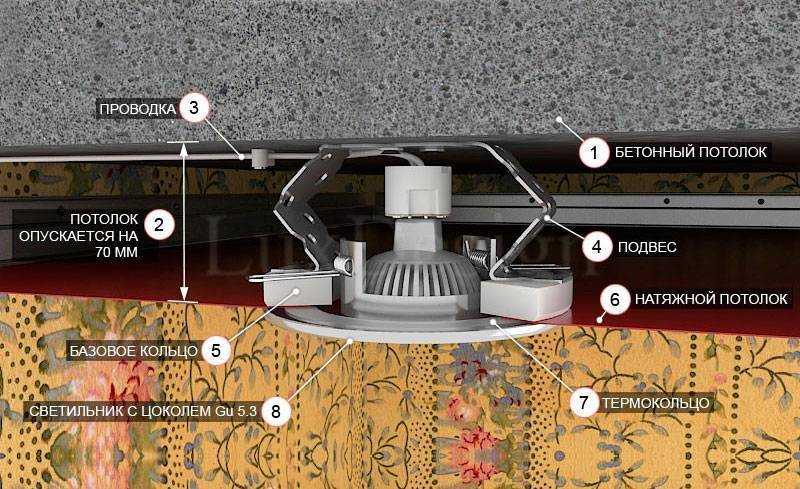

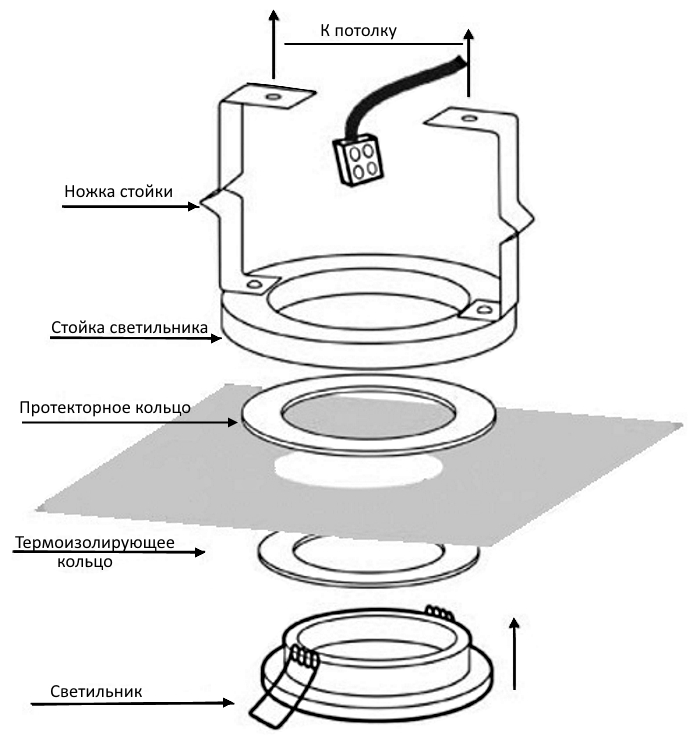

Крепление на планку

Многие модели небольших современных светильников предназначены для монтажа на планке. Они снабжены большим закрывающим колпаком.

Чтобы опустить светильник до уровня навесного потолка, к потолочной плите дюбелями фиксируется деревянная планка. Ее толщина должна быть на 5 мм меньше расстояния от бетона до полотна. Это нужно, чтобы планка не выделялась на поверхности. Вместо нее можно использовать кусок фанеры с прикрепленными к нему небольшими металлическими ножками.

После натягивания и высыхания потолочного полотна в месте нахождения планки крепится пластиковое кольцо. Затем из него вырезают внутреннюю часть. Планка светильника крепится к основанию при помощи саморезов.

Для чего еще могут понадобиться закладные

Гардина для штор

Для гардины используют брус, который крепится к базовому перекрытию на подвесах. Его нижняя плоскость должна находиться на уровне натяжного потолка. Пленка ПВХ натягивается под брусом. В местах крепления гардины на него приклеиваются протекторные кольца.

В качестве закладных для потолочного карниза можно использовать пластиковые платформы заводского изготовления. Они представляют собой детали прямоугольной формы размером 70х100 мм с закругленными краями и перфорацией для саморезов. Платформы монтируются к черновому перекрытию на подвесах только в местах крепления карниза.

Читайте подробнее: Как крепить карниз к натяжному потолку

Шкаф-купе

Для установки раздвижных дверей в качестве закладной используется брус 100х100 или 50х100 мм. Он крепится к базовому потолку с отступом от стены, равным глубине шкафа. После натяжки полотна устанавливается система купе. Если внутри не нужен натяжной потолок, профиль для пленки ПВХ монтируют на боковую поверхность бруса. Полотно натягивается только до закладной, а верхний трек для раздвижных дверей крепится к нижней плоскости бруса.

Читайте подробнее: Как сделать закладную под шкаф-купе в натяжном потолке

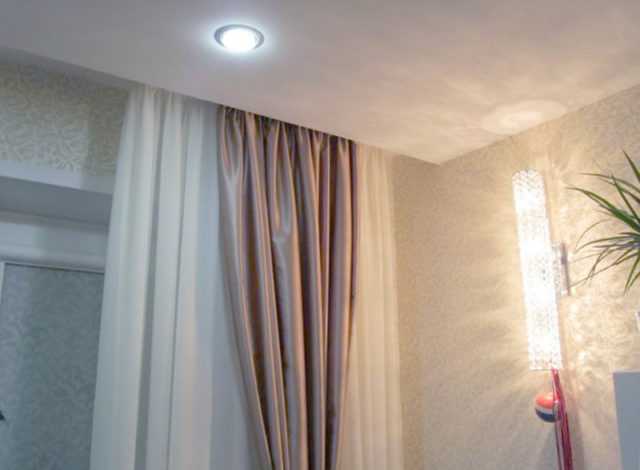

Ниша под скрытый карниз

Для создания оригинального эффекта ниспадающих с потолка занавесей, формируется ниша, за которой располагается карниз для штор. Для этого на требуемом расстоянии от окна к плите перекрытия крепится деревянный брус. К его нижней или боковой поверхности монтируется профиль для натяжного потолка. В получившуюся нишу устанавливается карниз.

Читайте подробнее: Как сделать нишу под скрытый карниз в натяжном потолке

Потолочная вытяжка

За натяжным полотном удобно спрятать потолочную вытяжку. Для этого к несущей плите крепится хомутами воздуховод, на месте отверстия с помощью подвесов устанавливается закладная платформа. Затем натягивается полотно. После этого наклеивается протекторное кольцо, пленка вырезается и к платформе монтируется вытяжка.

Проектор для домашнего кинотеатра

В качестве закладной для проектора используется кронштейн. Он крепится к плите перекрытия и выходит через отверстие в натяжном потолке, укрепленное протекторным кольцом. Термокольцо подбирается в соответствии с диаметром штанги кронштейна. Можно крепить проектор к закладной платформе по принципу люстры.

Читайте подробнее: Крепление проектора к потолку

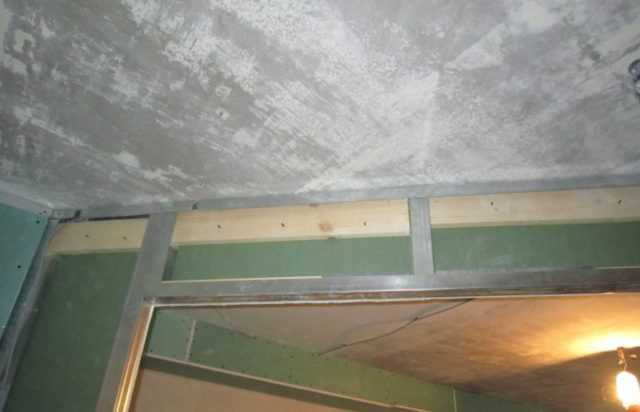

Укрепление конструкций из гипсокартона

Натяжной потолок нельзя крепить к гипсокартонным стенам, так как хрупкий материал не выдержит вес полотна, особенно в большом помещении. Для решения проблемы используют закладные из бруса или алюминиевого профиля. Они устанавливаются на этапе монтажа обрешетки для гипсокартона на уровне натяжного потолка и являются несущим элементом. Если такой возможности нет, используют потолочный багет или специальный крепеж для ГКЛ.

Читайте подробнее: Крепление натяжного потолка к стене из гипсокартона

Правила крепления светодиодной ленты в натяжном потолке

1. Рассчитываем необходимую длину ленты и мощность блока питания. Если она превышает 10 метров, то целесообразнее оборудовать параллельное подключение.
2. Монтируем RGB-контроллер, чтобы управлять цветом светодиодов.
3. Делаем отметки в местах крепления.
4. Снимаем защитную пленку и приклеиваем ленту по схеме к основному потолку.
5. Соединяем диодную ленту и блок питания.
6. Проверяем работу системы освещения и приступаем к натягиванию полотна.

Не рекомендуется использовать светодиодное освещение как основное из-за недостаточной яркости. Однако в комбинации с другими типами светильников оно применяется очень часто.

Подготовка к установке точечных светильников

Прежде чем приступить к монтажу потолочных светильников, нужно провести ряд подготовительных мероприятий. Это касается проверки проведенных коммуникационных систем в межпотолочном пространстве, фиксации каркаса, оценки возможностей на проведение подсветки. Все это проводится перед монтажом натяжного потолка (прочитайте: «Монтаж натяжных потолков: обучение»).

Этап первый

1. На бетонном основании выполняется разметка, куда будут крепиться светильники;
2. Подводятся необходимые коммуникации;
3. К основному потолку фиксируются стойки под светильники.
4. По отметке выполняется монтаж кронштейнов и других крепежных элементов.

Как правило, светильники крепятся к предварительно установленной арматуре, либо стальному элементу. Для этого на полотно натяжной конструкции приклеивается специальное кольцо, внутри него делается небольшой надрез, через который выводятся провода. Остается только закрепить светильник к кольцу и подключить к электропроводке.

Этап второй

Как только все крепления и проводка будут готовы, выполняется установка светильников в натяжной потолок, а в частности, вывод проводов и подготовка отверстий нужного диаметра:

1. Вооружившись строительным уровнем, делает отметки.
2. Схематично размечаем места монтажа светильников.
3. Дрелью со специальной насадкой высверливаем из гипсокартонной основы или ДСП отверстие размером по диаметру светильника.

Если потолочное покрытие будет окрашиваться, то отверстия следует высверлить уже после проведения всех отделочных работ. На фото графически представлена последовательность выполнения всего процесса.
