Установка подвесных потолков армстронг: расчет, крепление, сборка

Характеристики подвесного потолка Армстронг

В целом такой потолок состоит из подвесной системы, выполненной из специальных металлических профилей и минеральных плит, которые монтируют на подвесную систему. В начале поговорим о том, какими характеристиками обладают плиты применяемые для потолков типа Армстронг.

Плиты для подвесного потолка Армстронг

Основой для плит, применяемых для потолка Армстронг, является минеральное волокно (иначе, переработанная особым образом каменная вата). В это волокно вводят добавки из латекса, крахмала, гипса и целлюлозы (полученной из переработанной макулатуры). Технология, отработанная до мелочей, позволяет получить высококачественный материал при минимуме энергетических и сырьевых затрат.

Более дешевые плиты имеют в составе больше крахмала, а более дорогие – больше латекса. Данная добавка придает материалу великолепную влагостойкость.

Готовые плиты прокладывают листами картона, складывают в стопки и запечатывают в полиэтилен с помощью вакуума. Таким образом материал получает защиту от природных катаклизмов и повреждений механического характера. В стопке может быть от восьми до двадцати двух штук. В последнем случае упаковки хватит на 7,92 квадратных метра потолка.

Хранить, а также использовать плиты нужно при определенных условиях: влажность не допускается более 90 процентов, а температурный предел и того меньше – от 15 до 30 градусов.

Чтобы сделать монтаж более удобным, минеральные плиты Армстронг производятся с тремя видами кромок:

• Плиты с кромкой Microlook имеют не очень широкий ступенчатый край. Их используют в подвесных конструкциях шириной 1,5 сантиметра.
• Плиты с кромкой Tegular также имеют ступенчатый край, но более широкий. Применяются в подвесных системах шириной 2,4 сантиметра.
• Плиты с кромкой Board являются универсальными – их кромка ровная, поэтому такие плиты подходят для обоих типов подвесных конструкций.

Что касается остальных характеристик минеральных плит Армстронг, то они следующие:

• Ширина – 60 сантиметров;
• длина – 60 или 120 сантиметров;
• толщина – варьируется от 0,8 до 2,5 сантиметра;
• вес – от 2,7 до 8 килограммов на квадратный метр.

Что собой представляет подвесная система

Популярность использования именно потолков из минеральных плит обусловлена несколькими факторами. В частности, это удобство монтажа и невысокая стоимость. Ну, и технические характеристики подвесного потолка Армстронг тоже играют роль.

По большому счету, существует два основных вида таких систем: модульный и сплошной. Чаще применяется первый тип, который состоит из каркаса и модулей – панелей, кассет, реек. Каркас обычно прячут под обшивку потолка. Впрочем, есть варианты, когда этого не требуется, и тогда его выступающие элементы видны. В отличие от подшивного потолка, подвесная система забирает больше места. Зато под ней можно скрыть любые инженерные коммуникации.

Кстати, монтаж данного потолка нужно начинать именно с проведения коммуникаций (иначе впоследствии это сделать будет сложно). Далее к потолочному основанию крепится каркас из поперечных и продольных профилей. Расстояние между отдельными профилями – 60 сантиметров (именно такой размер имеют минеральные плиты Армстронг). Кстати, монтаж каркаса весьма напоминает монтаж несущей конструкции из гипсокартона. Последний этап работ – установка плит, вентиляционных решеток и светильников. Она труда не составит – сборка потолка подобна сборке детского конструктора.

Об эстетической составляющей

Пожалуй, фаворитом всех цветов, используемых для потолка, можно назвать белый. Но в продаже сегодня можно встретить и цветные, и узорчатые плиты Армстронг. А потолки черного цвета достаточно часто используют в залах кинотеатров. Различаются плиты и фактурой. Кроме наиболее часто применяемых гладких потолков, есть и перфорированные, а также тисненые. Встречаются и ячейки открытого решетчатого типа, которые выглядят весьма интересно. Кроме того, они способны визуально скрыть всю подвесную систему.

Такое разнообразие позволяет оформить потолок полностью по своему вкусу. Можно варьировать и число уровней. Это позволит получить в офисе, квартире или общественном помещении весьма интересные эффекты. Используя встроенные осветительные элементы, получают красивые трехмерные конструкции. При этом подвесы прячут или оставляют на виду.

Ремонт подвесных потолков типа Армстронг своими руками

Ремонт подвесного потолка типа Армстронг – несложный процесс. Прежде, чем приступить к ремонтным работам, вам нужно демонтировать конструкцию. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

• Отогните профиль, который установлен на последней глухой плитки. Для этого используйте кусачки либо отвертки.
• Демонтируйте глухую плиту.
• Вытащите скобы и остальные плиты.
• При необходимости демонтируйте несущий и угловой профиль.

После демонтажа потолка можно приступать к ремонтным работам. Деформированные плиты и крепежные элементы подлежат замене. Если причиной деформации полотна стал потоп, то вам нужно сначала демонтировать осветительные приборы, и только потом разбирать подвесной потолок.

Установка каркасной конструкции

Первым этапом монтажных работ по обустройству потолков Армстронг является сооружение каркаса.

Порядок работы следующий:

Монтаж периметра. Удобнее всего разметку по высоте осуществлять СНиП лазерным или пузырьковым уровнем длиной от 100 см. Опытные мастера при отбивке высоты периметра используют обратный принцип, предусматривающий проверку ровности пола. Угловые участки оснащаются метками высоты, после чего проводится отбивка линии строительным шнуром. Для этой процедуры потребуется 3 человека. Обрезка стенового профиля по размеру, с последующей установкой на стены с помощью саморезов в дюбелях. В домах с деревянными стенами для этих целей можно применять гвозди (при условии, что конструкция не будет излишне нагруженная, а частота размещения точечных светильников не будет превышать 1/5 м2). Подготовка подвесов

Учитывая их важность, экономить на обустройстве этих элементов категорически не рекомендуется. Наибольшей надежностью славятся дюбели из пропилена. Есть также вариант вместо них применить металлические цанги

Разметив и просверлив отверстия в потолке, проводят нарезку несущего профиля. Соединять его в конструкции нужной длины удобнее на полу, укладывая по периметру вдоль стен. Далее, смещаясь вдоль планки, каждую из несущих планок оснащают подвесами, контролируя уровень провисания натянутым шнуром. Размещение перемычек в перпендикулярном и параллельном направлении. Для этого применяется одна из двух схем: параллельная или крестовая. Материала для реализации каждого из вариантов уходит примерно одинаково. Что касается трудоемкости, то на обустройство крестовой схемы необходимо несколько больше времени. Прочностные характеристики ее выше, что объясняется преимущественное использование этого принципа на участках размещения коммуникаций или теплоизоляционных плит

Есть также вариант вместо них применить металлические цанги. Разметив и просверлив отверстия в потолке, проводят нарезку несущего профиля. Соединять его в конструкции нужной длины удобнее на полу, укладывая по периметру вдоль стен. Далее, смещаясь вдоль планки, каждую из несущих планок оснащают подвесами, контролируя уровень провисания натянутым шнуром. Размещение перемычек в перпендикулярном и параллельном направлении. Для этого применяется одна из двух схем: параллельная или крестовая. Материала для реализации каждого из вариантов уходит примерно одинаково. Что касается трудоемкости, то на обустройство крестовой схемы необходимо несколько больше времени. Прочностные характеристики ее выше, что объясняется преимущественное использование этого принципа на участках размещения коммуникаций или теплоизоляционных плит.

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

• Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
• Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

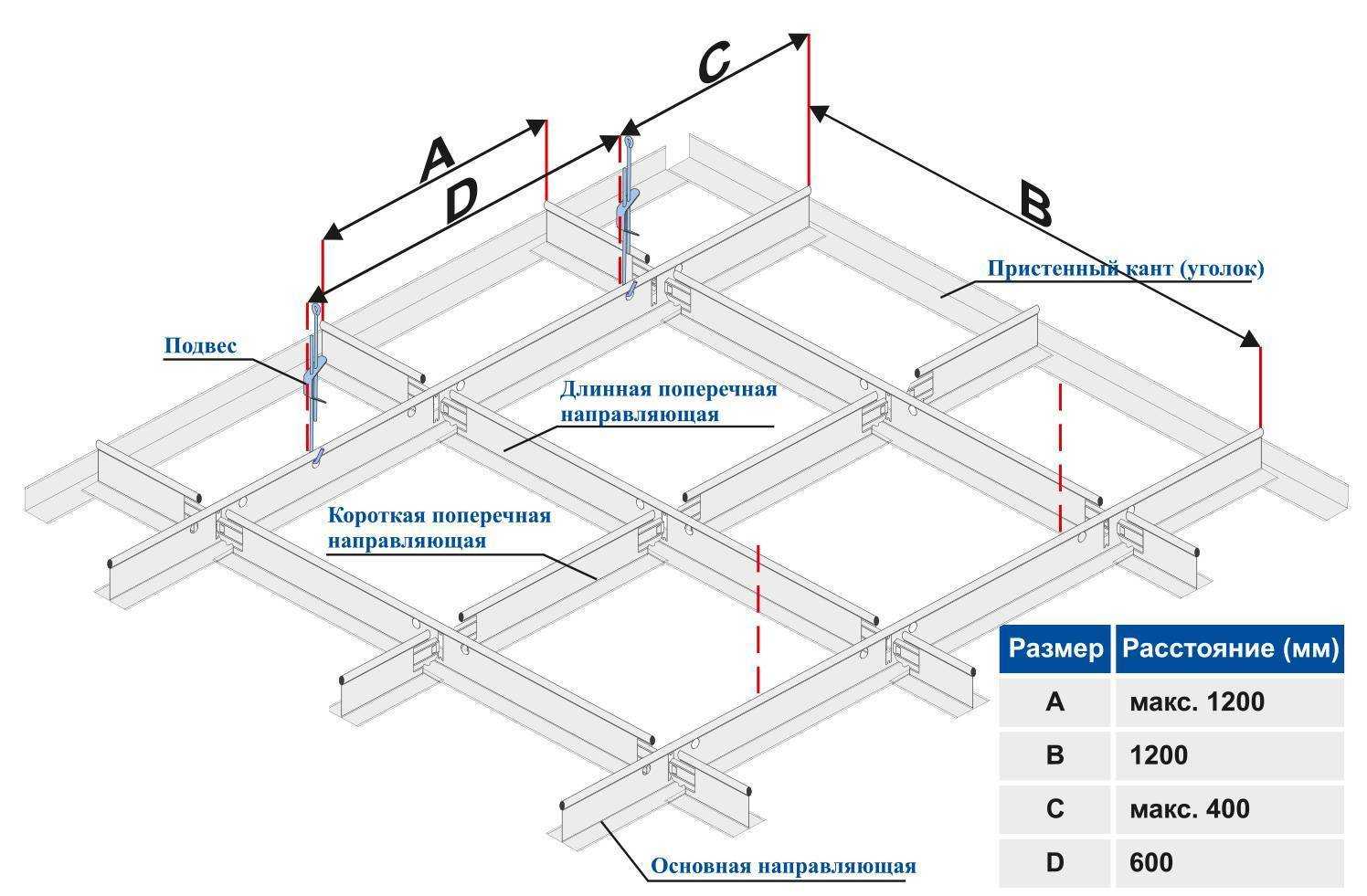

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Нюансы установки потолочной конструкции в квартире

С задачей, как установить Армстронг в квартирах типовой планировки, не всегда можно справиться. Если высота потолка превышает 275 сантиметров, монтаж выполняют по стандартной технологии. При этом поверхность конструкции должна располагаться на высоте не менее 250 сантиметров – такая величина предусматривается СНиПом.

Когда потолочные перекрытия находятся ниже, тогда Армстронг допустимо устанавливать в помещениях, где люди пребывают периодически, к примеру, это может быть коридор.

Поскольку такой потолок имеет невысокую цену, не выделяет вредных для здоровья веществ, простой в установке и обслуживании, главное – подобрать для него качественный материал и соответствующий дизайн.

Принципы подсчета

Лучше всего, если под рукой будет нарисованная схема помещения, в котором будет производиться монтаж. С ее помощью, можно наглядно представить, сколько, и каких деталей понадобится.

При этом А и В – размеры комнаты, по длине и, соответственно, по ширине. Количество полученных ячеек будет равно необходимому числу панелей. Эта цифра будет верной, только, если схема выдержана в масштабе помещения.

Но, даже безо всякой схемы, можно все правильно рассчитать. Для этого используется система коэффициентов, на которые следует умножить площадь помещения.

Конструкция состоит из каркаса и панелей, на нем закрепленных. Количество панелей будет рассчитываться по формуле:

Sx2,78, где S — площадь помещения

Остальные комплектующие для создания каркаса, тоже рассчитываются, исходя из общей площади, обозначенной, как S.

• Sx0,23 – сколько понадобится направляющих профилей
• Sx1,4 – формула для поперечных и продольных профилей
• Подвесов потребуется Sx0.9. Для тяжелых композиций, или, когда применяется дополнительная тепло – звукоизоляция, необходимо корректировать общее число подвесов, согласно увеличенному весу всей конструкции

Уголок рассчитывается, исходя из периметра комнаты, и это не представляет сложности.

Светильников может быть сколько угодно, но традиционно используется один светильник, на 5 квадратных метров площади.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Как монтируются подвесы

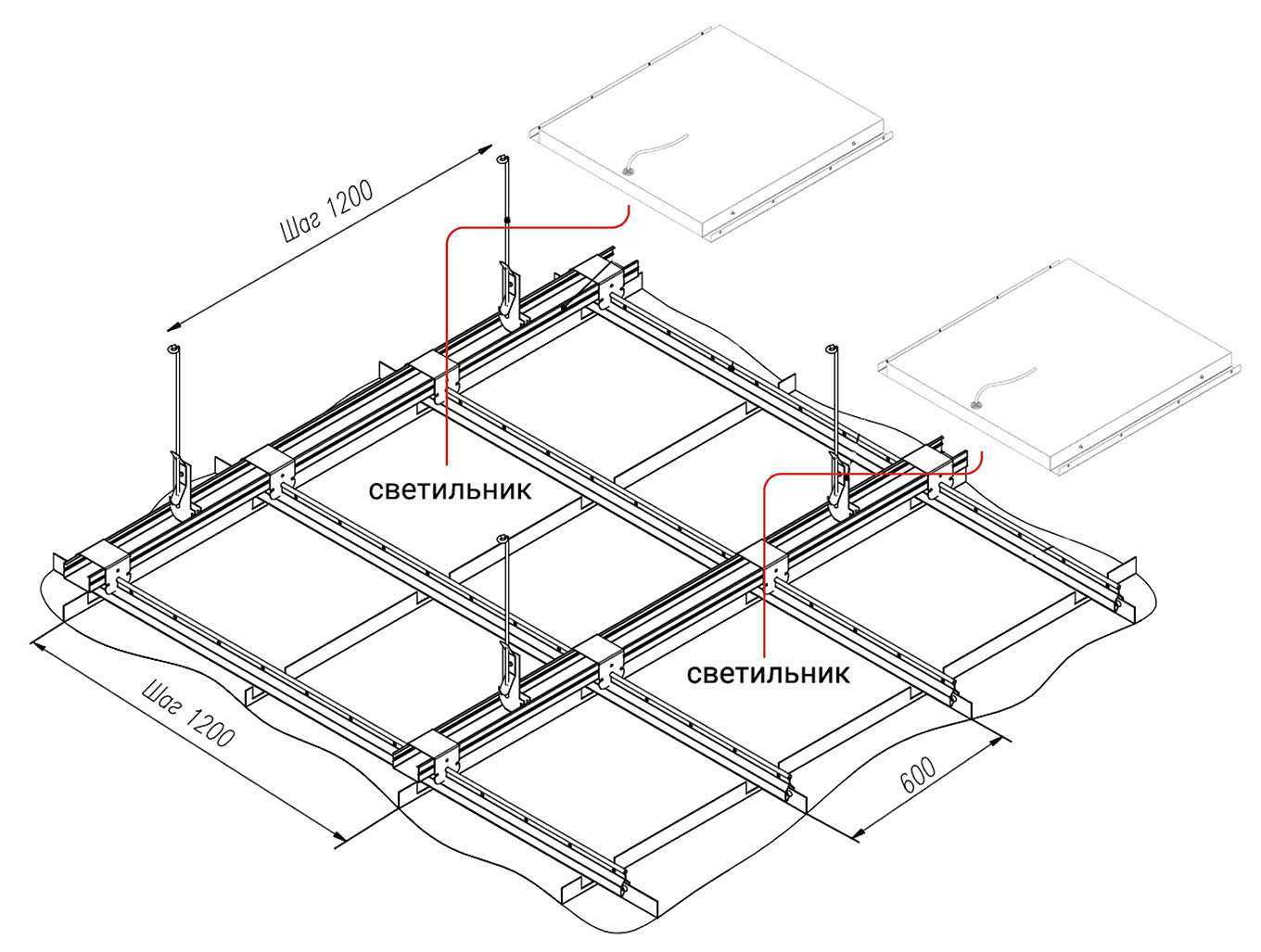

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

• Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
• Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

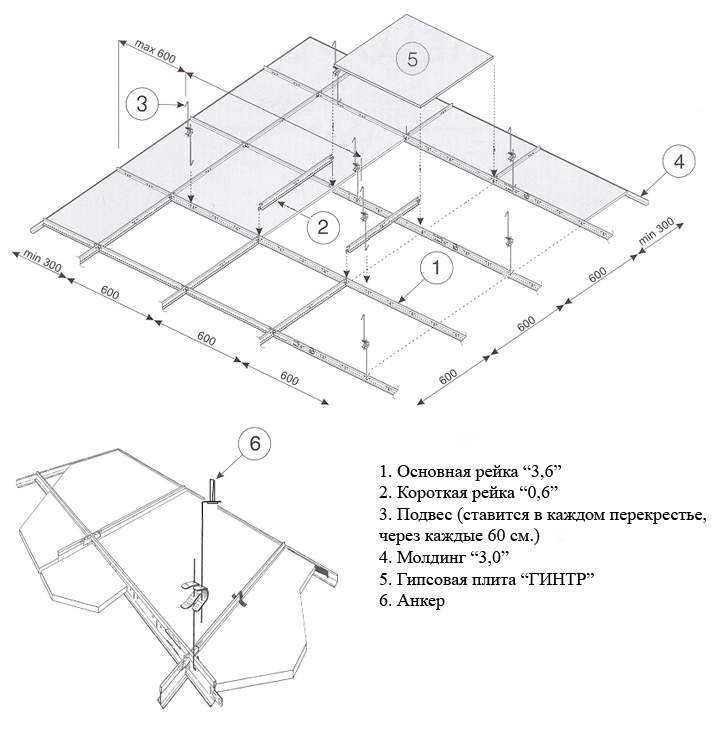

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Монтаж каркаса и сборка

Чаще всего монтаж осуществляют фирмы, продающие навесные потолки, так как включают эту услугу в стоимость всей конструкции. Тем не менее, многие домашние мастера берутся за установку потолка Армстронг своими руками.

Предлагаем вам пошаговую инструкцию установки навесного потолка, которая поможет вам легко освоить технологию подготовки и быстро собрать конструкцию:

• Перед началом установки потолка необходимо завершить все работы по прокладке коммуникаций.
• Начните установку с разметки, определив начальную точку. Для этого от самого низкого угла вниз отметьте расстояние, соответствующее высоте подвесной конструкции. Минимальный отступ – 15 см. Все зависит от размера и количества коммуникаций, которые будут спрятаны внутри подвесной конструкции.

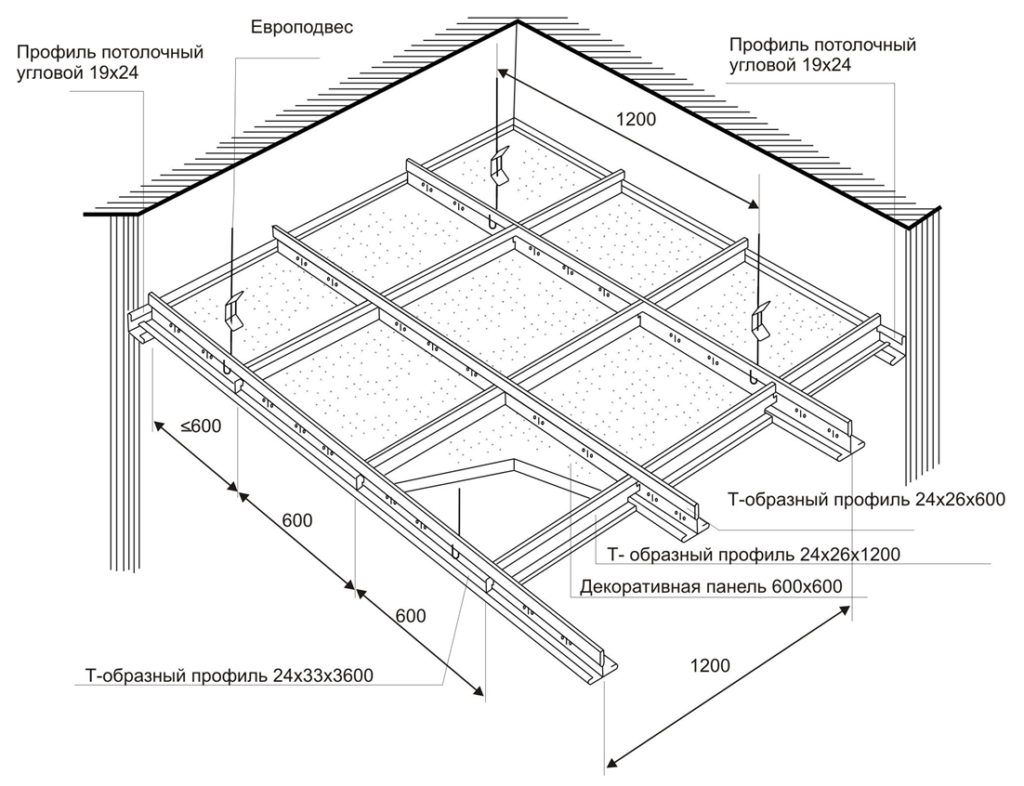

• Теперь необходимо установить L-образный профиль с сечением 24X19 по периметру стен. Для этого делаем разметку с помощью отбивочного шнура. Это несложно сделать самостоятельно – шнур нужно намазать специальным красящим элементом (можно использовать обычный графит), приложить к меткам в углах и «отбить». Теперь мы можем увидеть уровень нашего нового потолка.

• Стартовый профиль (уголок) крепится к стене дюбелями, которые необходимо подобрать в зависимости от того, в какой материал они будут установлены – бетон, кирпич, дерево или камень. Расстояние между дюбелями обычно 500 мм. В углах профиль обрезаем с помощью ножовки по металлу.
• Следующий шаг – определение центра помещения. Самый простой способ – натянуть веревки из противоположных углов. Место пересечения и будет центром комнаты.
• От центра откладываем в каждую сторону по 1,2 метра – в этих местах будут установлены несущие профили.
• Крепление несущих профилей сечения Т24 или Т15 к потолку осуществляется с помощью подвесов. Длина несущих профилей стандартная – 3,6 метра, но если этой длины не хватит, то профили можно соединять с помощью специальных замков.
• После того, как несущие профили закреплены, начинаем установку поперечных. Для этого в несущих профилях есть специальные прорези, куда и необходимо вставить поперечные. Кстати, они могут быть как короткими (0,6 м), так и длинными (1,2 м).

Каркасная конструкция в виде клеток с ячейками готова, можно устанавливать плитку. Технология установки плиток в целом проста и описана выше, особенности имеются только у схемы установки плит потолков закрытого типа. Для таких потолков используются специальные профили (с отверстием в нижней полке профиля).
