Ремонт однорычажного смесителя своими руками: пошаговый инструктаж

Осуществляем ремонт вентильного смесителя

Основой конструкции в этом изделии служат кран-боксы. Убрать неполадки не так сложно. Напор воды регулируется при помощи штока. Протечка может появиться из-за образования зазора между ним и стенками канала, где он движется

Убедиться в этом можно обратив внимание на ход вращения, свободный он или плавный

Если вариант с зазором подтвердился, рекомендуется использовать ленту Фум или паклю, которую пропитывают солидолом. Ее наматывают над винтовой частью. Используя герметик, смажьте насечку канала.

Убрать неполадки на таком смесителе будет не трудно

Протечка может возникнуть по причине прохудившейся прокладки. Для ее смены следует вырезать новый уплотнитель из специального комплекта

Важно, чтобы на окружности отсутствовали выступы. Открутите винт на штоке

Иногда требуется поддеть резинку отверткой, чтобы вытащить. Смените ее на новую, проделайте выполненные действия в обратном порядке.

Четырехоборотный вентиль, поворачивающийся на 90 градусов, имеет несколько иной принцип работы. Одними из ключевых элементов являются кран-букса, его керамическая пара и уплотнитель из резины. Последний со временем уплотняется из-за частого сжатия. В результате образуется зазор, где и начинается подтекание воды. Можно поменять затворный узел. Но его стоимость выше, чем у стандартного букса. Поэтому стоит провести ремонт. Для разбора конструкции уплотнитель вытаскивается. Из шейки штока извлеките запорную шайбу. Выбейте стержень при помощи легкого удара из канала. Шток промывается, убирается вся известь. Понадобится силикон или солидол, которым необходимо смазать сальники, размещенные в центре детали, только что вымытой.

Важно почистить и смазать и канал. Сделайте несколько тонких полосок изоленты и наклейки их на керамическую пластинку, стыкующуюся с вилкой штока

Затворный узел собирается, действия выполняются в обратном порядке.

Починить смеситель можно и самостоятельно, его конструкция не сложная

Помогают ли системы защиты от протечек?

Помогают. Но есть нюансы, которые нужно учесть, когда монтируете систему защиты.

Система включает краны с электроприводом и датчики, которые раскладываются в местах, где может потечь труба, например под раковиной или ванной. Если вода попадает на датчик, контроллер дает команду на кран с электроприводом — и тот перекрывается за счет моторчика, который стоит внутри. Когда система перекрывает воду, одновременно она подает звуковые и световые сигналы. Снова подать воду в квартиру придется вручную после того, как устранили причину.

Можно настроить систему так, чтобы она оповещала о протечке по телефону. Для этого блок управления нужно подключить к вайфаю. И когда система защиты перекроет воду, она пришлет уведомление в мобильное приложение.

Кран с электроприводом устанавливают после вводных кранов в квартиру, до счетчика. Если поставить кран после, в случае поломки счетчика он не защитит квартиру от протечек.

Так как под систему надо переделывать узел ввода воды, этим должен заниматься сантехник. Лучше делать это на этапе ремонта. В среднем система защиты стоит от 30 000 Р, а установить ее — от 3000 Р.

Датчики протечек расставляют так, чтобы на них не попадали брызги во время ежедневных водных процедур. Сомнительное удовольствие — выходить из ванной намыленным, потому что случайные брызги попали на датчик и система перекрыла воду в квартире. Один из моих заказчиков даже отключил ее из-за этого. В его случае контроллер не предусматривал беспроводных датчиков, которые можно безболезненно переставить, а провода находились под напольной плиткой. Чтобы их заменить, пришлось бы ломать плитку и переделывать ремонт.

Шаг.1. Демонтаж старого смесителя и подготовка к монтажу

Перед тем, как установить кран на кухне, нужно перекрыть воду (стояк перекрывать не надо) и на дно раковины, на всякий случай, постелить тряпку, чтобы мелкие детали не упали в нее, а крупные — не повредили.

Конечно, замена смесителя на кухне требует демонтажа старого крана. Для этого нужно:

• Сначала отсоединить старые шланги от труб холодной и горячей воды руками или рожковым ключом. Не забудьте приставить под них тазик и слить весь остаток воды, после чего резьбу труб нужно начисто протереть.
• Затем с помощью трубчатого ключа нужно открутить прижимную гайку на шпильке (или двух шпильках), которая и крепит смеситель к раковине (прямо под ней). Когда вы открутите эту гайку, снимется и металлическая полушайба.
• Теперь нужно вытащить смеситель вместе со шлангами из отверстия мойки. Ну, вот и все, можно приступать к следующему шагу.

Устройство сенсорных и бесконтактных смесителей

Бесконтактные смесители редко устанавливаются в жилищах. Назначение такой модели – возможность использовать устройство, не прикасаясь к нему. В собственной квартире в этом нет никакого смысла.

Работа сенсорного смесителя базируется на функционировании датчиков. Контрольные элементы, чаще всего индукционные, создают поле с небольшим радиусом и улавливают изменение в отраженной волне, когда к изливу подносят руки. Датчик может отреагировать на тепло человеческой руки или на движение. Как только он регистрирует изменение, включается подача воды. Нажимать на кнопку или вентиль не нужно.

Регулировать температуру и напор в таких моделях обычным способом невозможно. При заводской калибровке смесителя задают определенные параметры. Чтобы их изменить, необходимо добраться до электронного модуля и переустановить настройки. Для этого нужно обратиться к специалисту.

Остальные составные части смесителя для ванной стандартны:

• электронный модуль – контролирует процесс смешения и подачи воды;
• батарейки;
• обратный клапан для предотвращения обратного перетока воды;
• излив и, если это душевая установка, переключатель на лейку;
• рычажок температурной настройки;
• фильтр.

Главным отличительным элементом сенсорной модели выступает индукционный датчик. Он генерирует вокруг себя магнитное поле и при его изменении подает сигнал в управляющий блок. Работу модуля обеспечивает соленоидная катушка.

Механическое открывание и закрывание отверстия для подачи воды выполняет сердечник. На конце его установлена мембрана, которая перекрывает поток. Когда сердечник поднимается, мембрана не прижимается и через отверстие поступает вода. Поднимается сердечник, когда на катушку соленоида подается напряжение. А последнее происходит, когда управляющий блок улавливает сигнал от датчика.

Сенсорный вариант чаще всего работает от батарейки. Расход электричества здесь очень невелик, так что даже в общественном месте батарейки хватает на несколько месяцев. Однако выпускают модели, работающие от сети.

Выпускают также узлы с термостатом. Здесь в корпусе есть термостатический элемент. При падении давления на одном направлении он переключает подачу воды на другой канал. Таким образом поддерживается стабильная температура.

Уровень и отвес

С отвесом понятно более менее.  Единственное условие, чтобы отверстие для жгута в отвесе было ровно просверлено. Еще в древнем Египте использовали отвесы с треугольниками вместо просто острого отвеса. Тем самым отмеряли вертикаль и горизонт.

Теперь уровень. Доверие к уровню должно быть максимальным, как к часам. Иначе если часы начинают врать, то доверие пропадает, и мы чувствуем постоянный нервоз. С уровнем тоже самое. Следовательно, берите уровень известных марок и производителей. Надо понимать, что заплатив за хороший инструмент, мы экономим время, а это наши деньги. Экономим нервы, а это наше здоровье и так далее.

Еще я заметил, что многие не берут хороший инструмент, потому что бояться, что его украдут на объекте. Я лично не боюсь, потому что создал правила, которые помогают пользоваться инструментом долго.

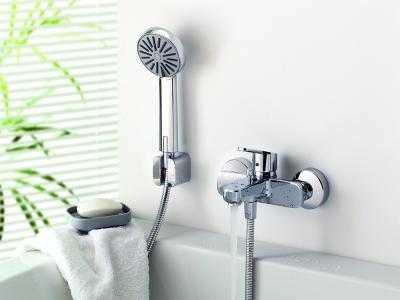

Варианты установки смесителей для ванной

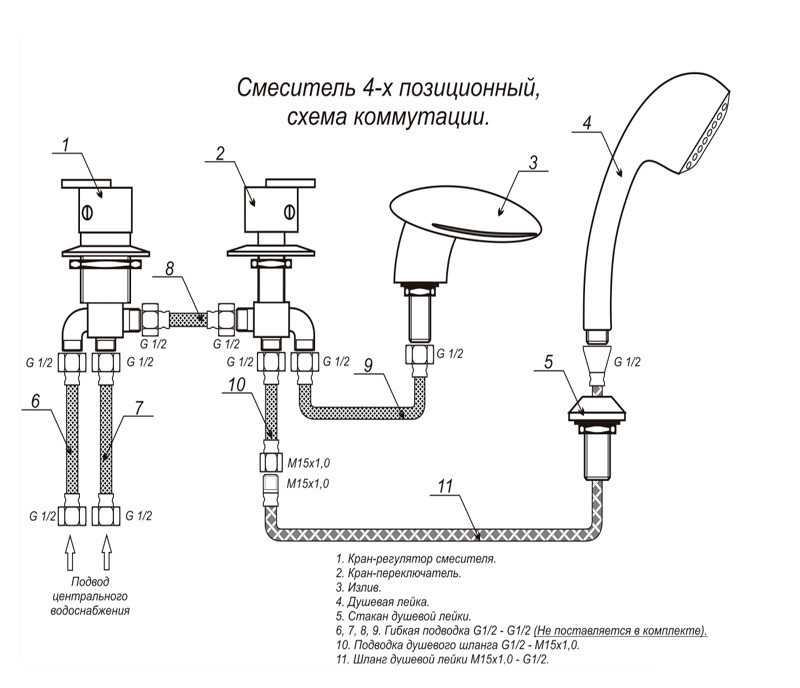

Схема монтажа 4-х позиционного смесителя.

Основные методы монтажа этих сантехнических устройств в ванной:

1. На бортике ванны. Обычно применяется для ванны особой конструкции со специальными отверстиями в ее корпусе. Конструкция такой ванны, как правило, сложная, она оснащается встроенной электроникой. Встречаются и обычные ванны, снабженные отверстиями под врезные смесители. Если отверстий нет и ванна не чугунная, а стальная или акриловая, то такие отверстия в ней могут быть прорезаны.
2. На стене. Относится к классическим методам монтажа. Смеситель рекомендуется размещать на высоте 20 см относительно ванны. Длина выходного патрубка должна быть такой, чтобы струя не ударялась о борт ванны.
3. На стойке. Подходит, когда ванна установлена не у стены. Стойку часто делают привлекательным аксессуаром интерьера комнаты. Монтаж достаточно сложен, нужна замена стандартного способа прокладки водопроводных труб.
4. На полу. Это специальный вид смесителей, который монтируют на стойках или подиумах. Встречаются редко, стоят дорого.

Способы уход за смесителями для ванной и для кухни принципиально ничем не отличаются.

При выборе любого смесителя важно все: тип монтажа, размещение, устройство, возможность осуществить его ремонт. Форма, стиль, цвет – тоже немаловажные факторы

Учесть следует все, тогда выбранный прибор будет долго и бесперебойно работать и радовать вас своим привлекательным внешним видом.

Когда нужно менять картридж

Выйти из строя дисковый картридж может в результате того, что пластиковые движущиеся детали износились. Пластины, сделанные из керамики служат дольше. Они изнашиваются не так часто, как резиновые. Но искать точную причину поломки бесполезно. Картридж нельзя починить, его можно лишь поменять на новый. Поэтому какова бы ни была причина неисправности, в любом случае понадобится новая деталь.

Картридж нельзя отремонтировать, его можно только заменить

Определить, что картридж пришел в негодность можно по таким признакам.

1. Не происходит смешивания воды на должном уровне. Может течь только либо холодная, либо горячая.
2. Появились нарушения в подаче воды. Если повернуть рычаг в любое крайнее положение поступление воды не происходит.
3. Если рычаг находится в фиксированном положении происходят постоянные изменения температуры воды.
4. При включении воды нельзя сделать ее на полный напор.
5. Проблемы с полным перекрытием воды. Сделать это не удается.
6. Под рукояткой наблюдается протекание воды.
7. Для поворота рычага требуется приложить некоторые усилия.

На срок качественной работы смесителя напрямую влияет вода. Вредные примеси, которыми она может быть богата приводят к образованию налета извести, ржавчине. Это портит изделие, засоряет его и не позволяет работать хорошо и долго. Чтобы сократить вероятность появления подобной проблемы или максимально оттянуть ее возникновение стоит использовать фильтры, позволяющие сделать воду более мягкой и очистить ее механическим путем.

На срок качественной работы смесителя напрямую влияет вода

Шпатель

Так как сантехникам часто приходиться самим замазывать водоразетки в штробах, я рекомендую приобрести небольшой шпатель

При покупке обратите внимание на толщину, и упругость метала шпателя. Иначе шпатель будет не гнущийся или сильно гнущийся

В обоих случаях возникнут неудобства в работе. В нашем случае золотая середина кстати.

При комплектации инструмента надо понимать, что у сантехника не должно быть специализации. Я часто вижу, что сантехники разделились на два, а то и три лагеря. Одни делают воду и канализацию, вторые отопление, третьи котельные.

Я считаю, что это неправильно, так как все эти системы связаны между собой. Ведь для того, чтобы система водоснабжения не замерзла, нужно отопление. Чтобы заполнить систему отопления, нужна система водоснабжения и так далее.

Особенно от такого разделения сантехников страдают клиенты. Клиентам приходиться иметь дело с двумя, тремя бригадами. При этом, в итоге крайнего не найдешь, все первые на исчезновение

Таким образом, при найме бригад обратите на это внимание и хорошенько подумайте о том, кто, за что будет отвечать

У меня и моих близких коллег с разделением работы проблем нет. Как всегда отвечал мой отец на вопрос, чем вы занимаетесь: Авто, мото, вело, фото, е-ля, гребля и охота, телерадиомеханник!

Это конечно шутка, но в каждой шутке есть доля правды. Таким образом, я подвожу к тому, что сантехник обычно предоставляет весь спектр услуг. Грубо говоря, за сантехником все мокрые системы.

Обязанности сантехника

Сантехник – это специалист, который занимается установкой, ремонтом и обслуживанием сантехнических систем и оборудования. К его обязанностям относится работа с водопроводными и канализационными системами, сантехническими стоками, бойлерами, радиаторами и другими аппаратами, входящими в системы горячего и холодного водоснабжения и водоотведения.

Сантехник должен знать принцип работы всех установленных им систем, уметь проводить их диагностику и быстро находить причины возникновения поломок. Кроме того, он должен уметь выполнить установку и монтаж сантехники, которые могут быть разных типов и конфигураций.

Один из важных аспектов работы сантехника – исправление аварийных ситуаций, которые могут возникнуть в системах водоснабжения и водоотведения. Именно в таких случаях настоящая квалификация специалиста проверяется на выносливость, скорость и точность в действиях.

Рабочие навыки сантехника

Навык	Описание
Установка сантехники	Знание типов и конфигураций, умение проводить монтаж и установку.
Ремонт и обслуживание систем	Диагностика, поиск причин поломок, умение быстро устранять аварии.
Работа с инструментом и оборудованием	Знание инструментов и умение их использовать.
Коммуникация с клиентами	Способность слушать, понимать потребности клиентов, общаться и консультировать.

Термостатический кран

Но самая современная схема смесителя для умывальника и душевой кабины ванной комнаты представлена устройством, где смешение производится посредством термостата. У такого крана целый ряд преимуществ:

1. Для перемешивания воды не нужно использовать ручки переключателя – это позволяет успешно применять подобную конструкцию в местах общественного пользования;
2. При монтаже можно задать установки для температурного режима, и они не будут меняться даже после непрерывного использования мойки;
3. В отличие от однорукого и двухрычажного поворотного переключателя, процесс смешивания полностью автоматизирован и контролируется термостатом. Благодаря этому полностью отсутствует вероятность причинения ожога при неправильной установке температуры. Таким кнопочным смесителем можно пользоваться даже самым маленьким детям.

Несмотря на видимую сложность работы, термостатический смеситель имеет довольно простое устройство, о чем свидетельствую чертежи. Рабочий элемент смешивания подключен к специальной термочувствительной пластине и соединен с контрольным клапаном. Пластина или патрон производится из металла и реагирует на малейшие изменения температуры при работе.

Помимо этого такая модель запарника оснащена специальным термометром, который при монтаже позволяет установить стандартную температуру и ту, после которой поток горячей воды автоматически перекрывается. Известные марки: Hansgrohe, Кайзер.

Виды неисправностей оборудования

Каждый тип смесителя имеет различную конструкцию и дизайн. Но даже если неисправна только одна часть смесителя, может произойти утечка воды. Лучше всего устранить такую неисправность как можно скорее, чтобы избежать более серьезных проблем.

Ущерб может быть вызван:

• Производственные дефекты,
• неполноценные компоненты,
• механическое повреждение,
• неправильная установка,
• плохое качество воды,
• избыточное давление в доме или квартирной системе или отсутствие давления.

Поэтому ремонт неисправного крана не всегда является гарантией прочного и длительного использования. Лучше всего обратиться к специалисту, чтобы определить точную причину неисправности.

В этой статье мы также рассмотрим распространенные поломки смесителей для душа в ванной комнате. Каждую из этих проблем можно решить самостоятельно, не прибегая к помощи специалистов.

К сожалению, не в каждом случае можно самостоятельно выполнить ремонт смесителя в ванной комнате. Бывают сложные поломки и неоднозначные ситуации. В этих случаях утечка может не исчезнуть даже после ремонта.

Вариант №1 — наблюдается течь под изливом

На начальной стадии повреждения вода может выходить небольшими каплями. Если проблему игнорировать, вода вскоре будет вытекать тонкими струйками. Это может привести к тому, что в течение 24 часов в канализацию попадет несколько десятков литров воды. Чтобы избежать этого, необходимо заменить втулку.

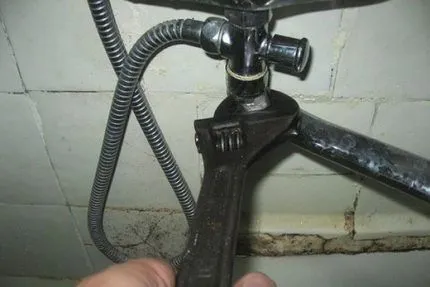

Втулка крепится к корпусу с помощью зажимной гайки. После откручивания гайки необходимо снять носик и удалить изношенную прокладку. Рекомендуется приобретать этот компонент из того же материала, чтобы обеспечить долговечность прокладки.

Рекомендуется защитить резьбовую часть от возможной утечки. Это можно сделать с помощью рогожи или ФУМ-ленты, с лентой легче обращаться и, следовательно, легче удалять. Достаточно намотать 10-15 витков ленты на резьбу под гайкой. Затем наденьте гайку и колпачок гайки. Утечка должна прекратиться.

Чтобы исправить это, необходим набор гаечных ключей или хороший разводной ключ. Крепежные гайки следует откручивать с помощью этого инструмента

Вариант №2 — течет вентильный смеситель

Если вода капает или течет из излива, значит, резиновые уплотнения на чаше крана изношены. В более редких случаях причиной повреждения является сам штекер. Чтобы устранить проблему, необходимо выяснить, в каком из соединителей крана изношено уплотнение. Это можно определить по температуре капающей воды.

С тюленями можно связаться следующим образом:

• Открутите винт, крепящий ручку,
• Снимите ручку,
• С помощью гаечного ключа открутите кран (шпиндель).

В последнем месте можно увидеть изношенное резиновое уплотнение. Рекомендуется иметь в запасе несколько таких уплотнений, поскольку они часто подвержены износу. После замены поврежденного элемента на новый, сборку компонентов следует производить в обратном порядке.

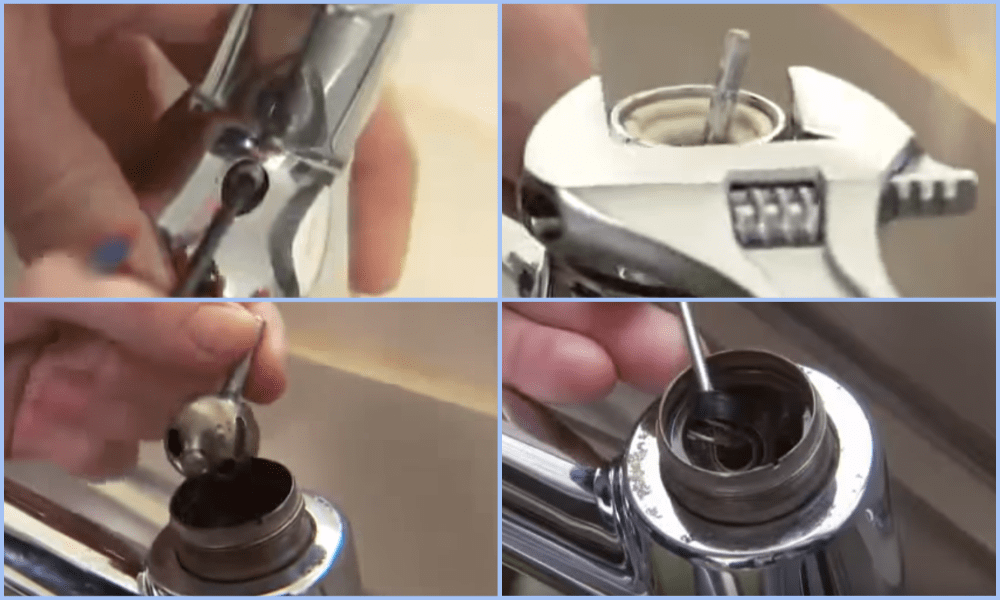

Если кран имеет шаровой механизм, необходимо промыть сам запорный механизм. Одна песчинка может вызвать выход воды из клапана при его закрытии.

Ремкомплект

Для того чтобы суметь в любой момент выполнить мелкий ремонт смесителя, нужно всегда иметь под рукой необходимые расходные материалы. Сменные запчасти для смесителей продаются в хозяйственных в магазинах чаще всего набором, который называется «ремкомплект». Обычно в такой набор входит:

• резиновое кольцо излива – уплотнительная прокладка, которая надевается на основание излива; от многочисленных поворотов крана влево-вправо она со временем истирается;
• стопорное кольцо излива – кольцевидная прокладка, которая уплотняет водозапорный механизм;
• прокладка головки вентиля – обычно в комплект входит две штуки;
• запорная прокладка – резиновая манжета, которая надевается на металлическую кран-буксу;
• шайба головки вентиля – металлический крепеж, уплотняющий водозапорный механизм;
• прокладка обратного клапана;
• прокладка эксцентрика;
• болт – металлический крепеж размером 5×8;
• кнопка указателя воды – сменные пластиковые накладки красного и синего цветов.

Шаг 3. Устанавливаем смеситель на раковину

А вот теперь пора поставить смеситель на раковину.

Кстати, удобнее устанавливать смеситель на еще невстроенную мойку, так как работать залезая под столешницу не очень удобно (в данном случае монтаж производится именно так).

В посадочное отверстие мойки просовываем концы шлангов, ставим смеситель и просим кого-нибудь его попридержать, чтобы вам было удобно.

Затем снизу под столешницей или снизу снятой мойки одеваем на подводки вторую резиновую прижимную шайбу. В итоге получится так, что два резиновых уплотнителя будут защищать корпус и сверху и снизу раковины. Теперь так же крепим подковообразную металлическую шайбу (фото ниже).

Снизу надеваем на шпильку-гайку и закручиваем ее с помощью:

Трубчатого ключа, в случае если вам нужно заменить смеситель на уже установленной мойке. На фото ниже видно крепление снизу.

Рожковым ключом – в случае, если устанавливаете смеситель на новую или снятую мойку. Разумеется, после этого нужно установить саму мойку на столешницу и только потом приступать к подключению смесителя к трубам холодной и горячей воды.

Затягивайте гайку крепко, но не слишком сильно!

Устройство однорычажного смесителя

В стандартном смесителе для подачи горячей и холодной воды используются 2 вентиля. Однако в душе куда удобнее однорычажная конструкция. В таком варианте вместо вентилей устанавливается рычаг, который выполняет регулирует температуру подаваемой воды и напор струи.

Обычно для изменения пропорций горячей и холодной воды в струе рычаг поворачивают направо или налево. Напор воды регулируют, отводя ручку на себя или к стенке, или же вверх и вниз. Существуют модели, чаще советские, в которых поворотный рычаг регулирует только температуру, но они считаются устаревшими и в квартирах встречаются редко.

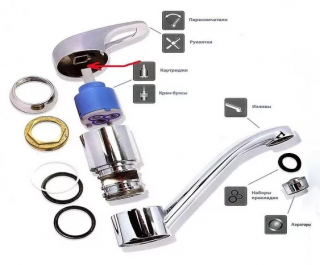

Составные части смесителя:

• корпус – из стали, хромированной или полированной, из латуни, из меди;
• излив – приспособление для подачи воды, может быть высоким, низким, длинным или укороченным в зависимости от назначения;
• переключатель – собственно рычаг регулировки;
• картридж – устройство, выполняющее функции смесителя, аналог кран-буксы.

Схема смесителя также включает прокладки и уплотнители, обеспечивающие герметичность механизма.

Различают однорычажные модели по типу запорного элемента – детали, которая перекрывает подачу воды.

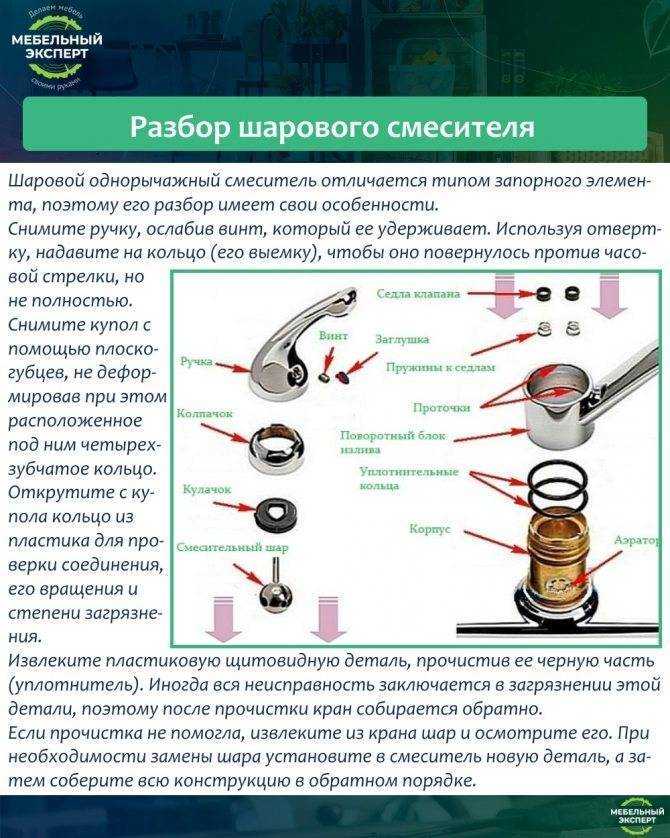

• Шаровой – запорный элемент представляет собой стальной шарик с отверстиями. Он находится внутри гильзы с накатанными краями, удерживается кулачковой шайбой и подпружинивается. При повороте рычага отверстия на шарике изменяют свое положение, открывая или закрывая подачу холодной и горячей воды. Таким образом в носик попадает смесь определенной температуры.
• Дисковый – здесь смесителем выступает керамический дисковый картридж. В пластиковом корпусе размещают 2 керамические пластины с отверстиями. При повороте рычага они смещаются. Чтобы в носик попала вода, отверстие на нижней и верхней пластине должно совместиться при повороте. Таким образом регулируется соотношение горячей и холодной воды.

Устройство смесителя бесконтактного типа

Эти смесители в быту используются крайне редко и основное их применение приходится на места большого скопления людей, где лишний раз трогать ручку крана крайне не желательно. Обычно они устанавливаются в общественных туалетах.

Строение смесителя для ванной такого типа предусматривает расположение инфракрасных датчиков, которые реагируют на тепло рук и автоматически включают воду нужной температуры. Так же могут быть применены датчики движения или фотоэлемент. Каждое такое изделие имеет чертеж смесителя для ванной с точным указанием местоположения датчиков и параметров их работы.

https://youtube.com/watch?v=c34imqkzc4Q

Причины неисправностей бесконтактных смесителей

Причина здесь только одна, ведь этот тип смесителей считается самым надежным: отсутствуют узлы, подвергающиеся механическим нагрузкам.

Производители предоставляют гарантии на эти устройства не менее чем на пять лет.

Ремонтировать бесконтактные смесители всегда непростая задача. Поломки в них чаще всего происходят из-за выхода из строя датчиков, отвечающих за поступление воды. Самостоятельно устранить такого рода неполадку сложно, разумнее будет делегировать эту работу специалисту.

Велика вероятность, что причиной выхода из строя смесителя может быть слишком жесткая вода, в которой присутствует избыточное количество солей железа.

Наиболее распространенные поломки:

• струя воды очень тонкая. Самая простая неисправность, которую легко устранить. Чаще всего подобное наблюдается, когда выходит из строя аэратор, это – специальное устройства на конце излива. Делается аэратор обычно из металла или пластмассы;
• переключение режимов поступления воды происходит с трудом. В этом случае ремонтируется механизм переключения.

Как устроен смеситель для ванной, схемы и чертежи

Ванная – это важная комната, в которой осуществляются ежедневные гигиенические процедуры. Поэтому она должна быть обустроена всем тем, что необходимо для умывания. Трудно представить, чтобы в этом помещении не было смесителя, именно за счет него мы можем нормально умываться, чистить зубы по утрам и просто споласкивать руки. Поэтому этот важный элемент, во-первых должен быть удобным, ну и во-вторых эстетичным и гармонировать с остальными элементами этого помещения. Если вы планируете самостоятельную установку, то обязательно нужно изучить устройство смесителя для ванной и его основные виды.

Стандартные комплектующие для всех смесителей

Знание названий и функций комплектующих изделий поможет при ремонте и ориентировке в приобретении новых необходимых запчастей для замены:

1. Аэратор — деталь, расположенная на конце излива всех видов конструкций. Служит для равномерного распределения струи.
2. Излив — так называемый носик смесителя, подающий воду. В зависимости от длины различают длинные, средние и короткие.
3. Устройства открывания и закрывания воды. У двухвентильных конструкций это краны, у однорычажных — рычаг, у термостатических — панели включения/выключения.
4. Механизмы действий, например, картриджи или кран-буксы, в зависимости от модели.
5. Душевые принадлежности: шланг, лейка, переключатель режимов ванна-душ.
6. Другие запчасти: фитинги, эксцентрики, накладки.
