Арматура сливного бачка унитаза: обзор компонентов водосливной запорной системы

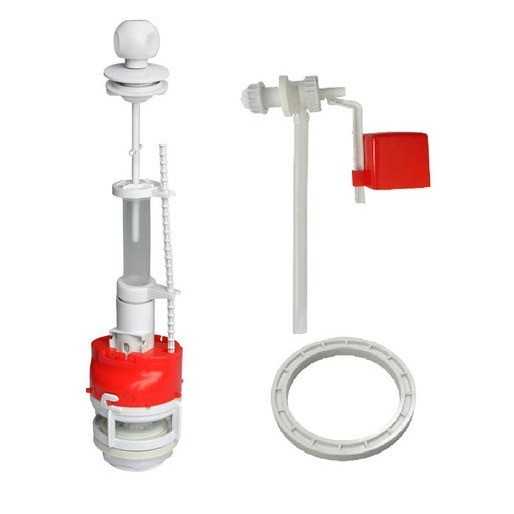

Механизм сливного бачка с кнопкой

Сливной бачок функционирует за счет работы двух систем: набирающей воду и ее сливающей. Первую называют впускной, и механизм ее действия довольно прост. Она впускает воду в бачок в тот момент, когда в нем отсутствует жидкость. Наполнение идет до определенного уровня, который выставляется коррекцией арматуры. Арматура может иметь различный вид, но ее принцип действия один — поплавочный. Регулируя уровень поплавка, можно настроить степень наполняемости бачка.

Выпускная арматура, назначение которой — спуск воды, помогает держать контроль над процессом слива. Ее конструкция в процессе работы может занимать несколько положений. В некоторых моделях выпускная арматура может работать в двух режимах: экономном и стандартном. Кроме того в механизме выпускной арматуры предусмотрена функция аварийного слива, которой можно воспользоваться в экстренных случаях. Если некоторые компоненты выпуска перестают работать в нужном режиме, то приходится менять всю арматуру.

Проблемы в эксплуатации унитазов главным образом возникают из-за сбоев работы впускной и выпускной систем. Поэтому чтобы устранить неисправности, нужно выяснить, какая из систем перестала работать либо с помощью замены отдельных компонентов, либо с помощью полного комплекта.

Уменьшаем водопотребление унитаза

Есть другой способ экономии на сливе воды в туалете. Причем менять сантехнику не нужно. Помогут сократить расходы несколько (от 1 до 4 шт.) полулитровых пластиковых бутылок, наполненных водой. Их нужно погрузить в пустой бачок (предварительно перекрыв водоснабжение унитаза), после этого открыть доступ воды, чтобы бачок наполнился.

Плюсы экономии с помощью бутылок. Владелец жилья может самостоятельно регулировать количество воды, находящейся в бачке. Принцип действия бутылок заключается в водоизмещении. Известно, что вода перестает поступать в бачок, когда поплавок достигает определенной отметки. За счет наличия бутылок, для поднятия поплавка на нужный уровень потребуется существенно меньше воды. Такой метод экономии совершенно не требует затрат.
Минусы способа. Если в бачок положить четыре бутылки, экономия будет существенной (в два раза меньше воды за один слив – 4 л вместо 8 л). Однако иногда может не хватать воды для полного очищения унитаза. В этом случае придется смывать вновь, подождав, пока бачок наполнится. Но все равно, за два таких смыва уйдет стандартное количество воды – 8 л.

Свойство безопасности

Этот вопрос интересует каждого покупателя, выбирающего между классическими моделями и электронным унитазом. Какими свойствами и характеристиками не обладало бы устройство, если оно небезопасно, клиент не захочет обзавестись таким предметом

Потому безопасности импортированных электронных унитазов уделяют отдельное внимание

Все контуры (водные и электрические) снабжены многоуровневой save-системой. Электронная система активируется автоматически при открывании крышки и переходит в ждущий режим при ее закрытии.

Умный унитаз из Японии, разработанный инженерами – прямое доказательство того, насколько санитарно-гигиенические аспекты важны для современного поколения людей. Свойство самоочистки в автоматическом режиме, антибактериальный защитный слой, современные технологии и производственные материалы – все, что свидетельствует о грамотности и правильности подхода к поставленной цели.

Особенности устройства подвесного унитаза

Вариант имеет горизонтальный выпуск для подсоединения к канализации, поэтому раструб стояка в квартире многоэтажного дома нужно переделывать (поднимать).

Используют крепление на перекладину специальной металлической рамы, которая держит:

чашу;
сливной бак (пластиковый);
соединительные элементы подключения водопровода;
канализационные патрубки, углы, тройники.

Саму раму укрепляют на несущей стене. Если капитальной вертикальной плоскости нет, около перегородки станину фиксируют к полу. После установки, подключения унитаза и всех элементов переднюю часть заделывают декоративной стенкой. Ее отделывают гипсокартоном, облицовывают сверху кафелем, керамикой, другими материалами.

Инсталляцию (плоскую раму) продают вместе с унитазом. Иногда ее изготавливают собственноручно, но нужна скрупулезная работа с учетом всех тонкостей и нюансов. Рама должна выдерживать по норме 400 кг.

После завершения работ на передней стенке видна круглая кнопка увеличенного размера. При необходимости ее снимают, и пользователь получает допуск к внутренней арматуре бачка.

Подводка для воды и соединение с канализацией

Устройство унитаза состоит из нескольких элементов, которые отвечают за процесс наполнения и слива воды. Один из важных компонентов – подводка для воды, которая обеспечивает поступление чистой воды в унитаз.

Подводка для воды – это трубка или шланг, которая соединяется с водопроводной системой установки унитаза. Она пропускает воду и подает ее в унитазный бачок для его наполнения. Конструкция подводки может быть разной, в зависимости от типа унитаза.

Унитазы бывают двух типов: с подвесным бачком и с сливаемой чашей. У унитазов с подвесным бачком подводка для воды идет непосредственно от водопроводной системы к самому бачку. У унитазов с сливаемой чашей подводка соединяется с системой слива воды на задней стенке чаши.

Особенности подводки для воды у двухрежимного унитаза заключаются в возможности регулировать количество воды, подаваемой в бачок. На этой подводке может быть установлен специальный механизм, который предназначен для переключения между двумя режимами слива воды:

Экономный – подача меньшего количества воды при сливе.
Обычный – подача стандартного количества воды при сливе.

Соединение унитаза с канализацией обеспечивается сливным устройством. Принцип его работы заключается в том, что при смыве унитаза вода из бачка проходит через сливную трубку и поступает в сливной бачок. Затем она удаляется из унитаза вместе с отходами через канализационную систему.

Работа сливного механизма

Для того чтобы понять, как работает механизм слива, необходимо рассмотреть его подробнее. Он основан на действии арматуры в несколько этапов. В бак поступает вода по шлангу из труб. Сам бак имеет два механизма – налив и слив. Чтобы вода могла накопиться в бачке, используется механизм налива. Достигнув нужного уровня, подача останавливается благодаря клапану, который ее перекрывает.

Устройство сливного бака

Нажимая на клавишу, мы приводим в действие второй механизм – слива. Вода подается порционно и выливается в чашу с большой скоростью. Таким образом, отходы эффективно смываются в сток.

Мало кто обращает внимание на конструкцию, находящуюся внутри бачка, она скрыта от глаз. Но именно от нее зависит работа всей системы

Подача воды осуществляется несколькими способами.

Механизм верхней подачи действует следующим образом. Вверху бака находится арматура, а вода поступает туда через боковой канал. На конце рычага находится поплавок. При достижении ним определенного уровня, на шток начинает оказывать давление второй рычаг. Шток имеет мембрану, которая предназначена для перекрытия потока воды. Это наиболее часто встречаемый механизм слива воды в туалете. Практически все сантехнические устройства, которые имеются сейчас в продаже, оборудованы ним.

Механизм нижней подачи предполагает нахождение сливной арматуры в нижней части бака. Принцип работы поплавка унитаза в данном случае состоит в том, чтобы перемещаться вдоль вертикально расположенного штока. На запирающую мембрану будет оказываться давление, которое возникает при движении поплавка. А движется он благодаря тяге. Именно она ограничивает и регулирует уровень воды внутри бака. При таком способе спуска воды, устройство производит минимальный шум, особенно по сравнению с предыдущим вариантом.

В этих процессах нет ничего необычно, все они основаны на законах физики. Но даже такие, казалось бы, элементарные системы, могут давать сбои, которые потребуют корректировки от их пользователя.

Принцип слива воды из бачка в унитаз

Дальше регулируем объем слива.

Не важно, как выглядит набор рычагов и толкателей, ведущих от кнопки к клапану. Кинематика может быть весьма разнообразной

Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива

Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива. Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой

Затем присоединяют тягу выпускного клапана

Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана

Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана.

Наиболее продвинутая система может иметь двухрежимный выпуск. Конструктивно узел выполнен в виде двух отдельных, независимых клапанов спуска, расположенных симметрично по двум сторонам от переливного предохранительного сифона. Их регулировка абсолютно такая же. Только один клапан настраивают на максимальный слив, а второй — на половину первого.

Статья по теме: Устройство поплавка сливного бачка с нижней подводкой

При установке крышки бачка и выставлении высоты кнопок следует следить, чтобы кнопки управления на крышке бачка имели небольшой люфт — он необходим для нормальной работы всего механизма.

Если регулировка требуется для арматуры, уже проработавшей какое-то время, то могут возникнуть затруднения из-за отложений — ржавого или известкового налета. Избавиться от них несложно при помощи обычного уксуса или химических составов для борьбы с накипью — просто добавьте в заполненный водой бачок и подождите несколько часов. И внутренняя поверхность бачка станет заметно чище.

В качестве бонуса, предлагаем посмотреть официальное видео от Geberit, которое поможет разобраться, как устроена арматура, как её устанавливать и настраивать.

Замена унитаза в санузле

Замена выполняется в несколько этапов:

Схема подсоединения унитаза к канализации.

Демонтаж старого унитаза. Отключить подачу воды к прибору; отсоединить подводку от бачка. Слить из бачка воду, отвернуть крепежные гайки, снять бачок. Произвести отсоединение от канализационной трубы, отвернуть болты крепежа унитаза к полу. Убрать унитаз и подготовить место для установки нового. Возможно, что установка унитаза была произведена на эпоксидный клей, в этом случае придется просто разбить чашу и удалить обломки, пол зачистить от остатков клея.
Распаковать новый прибор, убрать твердые вставки между бачком и корпусом унитаза, если они установлены. Гайки крепежа бачка к чаше закрутить и затянуть.
Слегка затянуть гайку штуцера для подачи воды в бачок. Затяжку проводить без излишних усилий, чтобы не нарушить ее герметизацию.
Установка унитаза на нужное место. Разметить места под крепление чаши к полу, отодвинуть прибор и высверлить отверстия для болтов согласно меткам. Забить в отверстия дюбели, установить унитаз так, чтобы отверстия совпадали и вкрутить болты через пластиковые уплотнительные прокладки из комплекта. Затянуть для жесткости крепления унитаза. Закрыть болты декоративными накладками. При замене унитаза в помещениях с теплым полом, если нет возможности сверлить отверстия под крепеж, установка производится на эпоксидный клей или герметик.
Собрать сидение и крышку, установить на штатное место. С нижней стороны сидения вставить вкладыши для мягкого прилегания. Для большей надежности можно нанести моментальный клей на вкладыши. Вставить вкладыши в крышку унитаза для мягкого прилегания ее к сидению. Подстраховать крепление поможет клей.
Место соединения сливного отверстия, гофры и входа в канализацию герметизировать силиконом.
При посредстве гибкой подводки подключить бачок унитаза через штуцер к водопроводу. Включить подачу воды, подтянуть гайку штуцера, если имеется течь. Настроить уровень воды, сдвигая поплавок выше или ниже. Несколько раз сбросить воду.

Установка прошла успешно, если все работает правильно и нет негерметичных соединений. Итак, ремонт оказался не таким уж невыполнимым, и страшного в устранении неисправностей унитаза нет.

Какие работы должны выполняться бесплатно?

Итак, какие работы управляющая компания должна проводить бесплатно:

Замена водопроводных прокладок;
Набивка сальника в водозаборных арматурных узлах с поиском и устранением утечек;
Установка вставок на седла клапанов, полиэтиленовых насадок к вентильным головкам;
Замена гибких подводок соединения в санитарных приборах, переливах, сифонах, участках трубопровода к сантехническим приборам, замену резиновой манжеты унитаза, подчеканка цементным раствором и устранение протечек;
Регулировка смывных бачков с устранением неисправностей;
Укрепление унитазов, умывальников, раковин, моек в случае, если перечисленные недостаточно закреплены;
Устранение засоров внутренней канализационной сети и санитарного прибора, который произошел по вине проживающего в квартире;
Чистка и промывка внутренних канализационных стоков;
Регулировочные работы в системе горячего водоснабжения, ликвидация воздушных пробок, промывка трубопровода и отопительного прибора, замена неисправного полотенцесушителя;
Ремонт, настройка или замена запорного регулирующего узла (вентиль, трёхходовой кран, кран с двойной регулировкой, воздушный кран);
Регулярные проверки газового прибора стандартной комплектации и замена вышедшей из строя части в случае необходимости;
Контроль за техническим состоянием электроплиты с ремонтом или заменой изношенных частей;
Общестроительная работа в объеме, необходимой для того, чтобы поддерживать эксплуатационные качества строительной конструкции (мелкие ремонты пола, оконного и дверного заполнения, устранение последствия протечки;
Продувка, ремонтные работы или замена протекающих, или неработающих секций батареи;
Ремонтные работы, связанные с электропроводкой, в том числе и на лестничных площадках.

В большинстве случаев жильцы жалуются на то, что работники жилищно-коммунального хозяйства жадные и наглые. В свою очередь сантехник и электрик жалуется на жадность и наглое поведение жильцов. И неверно будет думать, что претензии сторон не имеют за собой оснований. Здесь ещё нужно учитывать и третью сторону. Это управляющая компания у которой возникают претензии и вопросы как жильцам, так и к своим рабочим. Что касается жильцов, основной вопрос, который чаще всего обсуждается — это своевременная оплата квартиры. Далее идут проблемы с переделками в квартире и за её пределами, и нередко бывают и случаи порчи общедомового имущества. Претензии к работнику компания предъявляет в основном по выполнению платной частной заявки. Причём в большинстве случаев это касается не качества, а оплаты.

В советские времена к работнику жилищно-коммунального хозяйства было немного претензий. В основном это пьяные сантехники и некачественное выполнение работы. Но эти времена давно прошли, классический «пьяный сантехник» закончился лет 15 назад, неумелых тоже поубавилось, поскольку конкуренция очень большая. Безусловно, некоторые проблемы по работе могут быть у всех. Теперь основная претензия к сантехнику или электрику та, что раньше сама собой подразумевалось. Ведь раньше мы платили и не задавали лишних вопросов. Теперь мастер тоже хочет получать плату за проведенную работу.

Рассмотрим некоторые случай из практики

Управляющая компания присылает сантехника прочистить унитаз. Он требует оплату. Мы обязаны платить или нет, ведь мы ежемесячно платим за проведение техобслуживания.
Предположим, ребёнок случайно поломал «пимпочку» на газплите. Если вызывать мастеров, то это обойдется вам вдвое дороже, чем отремонтировать или заменить эту самую «пимпочку». Но даже если мастер пришёл, обязательно требуйте квитанцию о выполненной работе, поскольку бывают случаи, что делают на тяп-ляп и потом снова приходится вызывать специалиста и снова платить.
Уронили предмет унитаз. Приехал сантехник — достал. Заплати за работу.
Засорилась канализация. Но вызов приезжают два сантехника. Плату берут из расчёта, «на двоих», причём аргументирует это тем, что, если в этот раз не заплатите, в следующий раз нас не дождетесь.
Обязательна ли оплата если у вас неприватизированная квартира и вдруг потёк кран или батарея. А если вы ещё имеете и льготу на оплату ЖКХ, тогда как быть?

Вопрос остаётся открытым:» А обязаны ли мы оплачивать работу»? Ответ напрашивается один — смотря за что, и кому.

Схема подключения унитаза

Пошаговая схема установки унитаза.

Существует достаточно много вариаций унитазов, схема подключения которых остается для них практически одинаковой. Не каждый сходу сможет подсоединить унитаз к водопроводной и к канализационной системе. Это пугает потенциальных мастеров, поэтому им приходится тратить достаточно большие деньги на наем сантехников. Однако не все так сложно, ведь разобраться в данном процессе можно и самостоятельно.

Самое главное, что вам потребуется при установке унитаза, независимо от схемы подключения к нему сливного бачка, – это строительный уровень. Он необходим для обеспечения горизонтальности сиденья унитаза. Но и это еще не все. При установке не стоит забывать и о том, что сливное отверстие должно иметь некоторый уклон в ту сторону, где будет располагаться (или уже располагается) канализационная труба. Помимо самого унитаза, вам придется еще и приобретать сливной бачок (хотя в некоторых моделях он уже присутствует), при этом необходимо как можно внимательнее определить то, каким образом осуществляется крепление бачка (сверху или за унитазом). Поэтому, если схема вашего унитаза представлена вторым типом, приобретенный сливной бачок, который крепится сверху, придется поменять. Одним из наиболее подходящих вариантов унитазов является такая их схема, при которой бачок подвешивается над унитазом невысоко от уровня пола. Делается это вертикально, и резиновая манжета не используется.

Типы клапанов в унитазах с бачком

Клапан наполнения впускает воду в накопительный бачок унитаза, чтобы наполнить его после слива воды. Большинство конструкций заполняющих клапанов также направляют немного воды через переливную трубку в унитаз во время повторного заполнения бачка для дополнительного орошения поверхности унитаза после смыва.

В настоящее время используются две конструкции клапанов унитазов с бачком: клапан наполнения унитаза с шаровым краном и концентрический клапан наполнения унитаза.

Узел поплавка в бачке унитаза активирует клапан наполнения унитаза, когда уровень воды в бачке или бачке унитаза падает до определенного уровня.

На концентрических клапанах заполнения унитаза поплавок представляет собой цилиндр, который перемещается вниз или вверх по вертикальному валу по мере того, как уровень воды в баке падает или поднимается, чтобы открывать или закрывать сам клапан заполнения.

Клапан наполнения унитаза с шаровым краном открывается движением штока поплавкового рычага, прикрепленного к круглому поплавковому шару, который опускается, когда уровень воды в бачке изменяется во время смыва. Клапан шарового крана закрывается при подъеме поплавка, поднимая стержень, к которому он прикреплен, когда уровень воды в унитазе поднимается до линии заполнения.

Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.

Условно работу бачка можно разделить на три этапа:

автозаполнение бачка;
система слива;
защита от перелива (при полной или частичной поломке системы автозаполнения)

Наглядная схема бачка унитаза | Боковое подключение подачи воды

Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.

Уровень погружения поплавка регулируется штангой его подвески.

Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.

Наглядная схема бачка унитаза | Нижнее подключение подачи воды

Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/

Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.

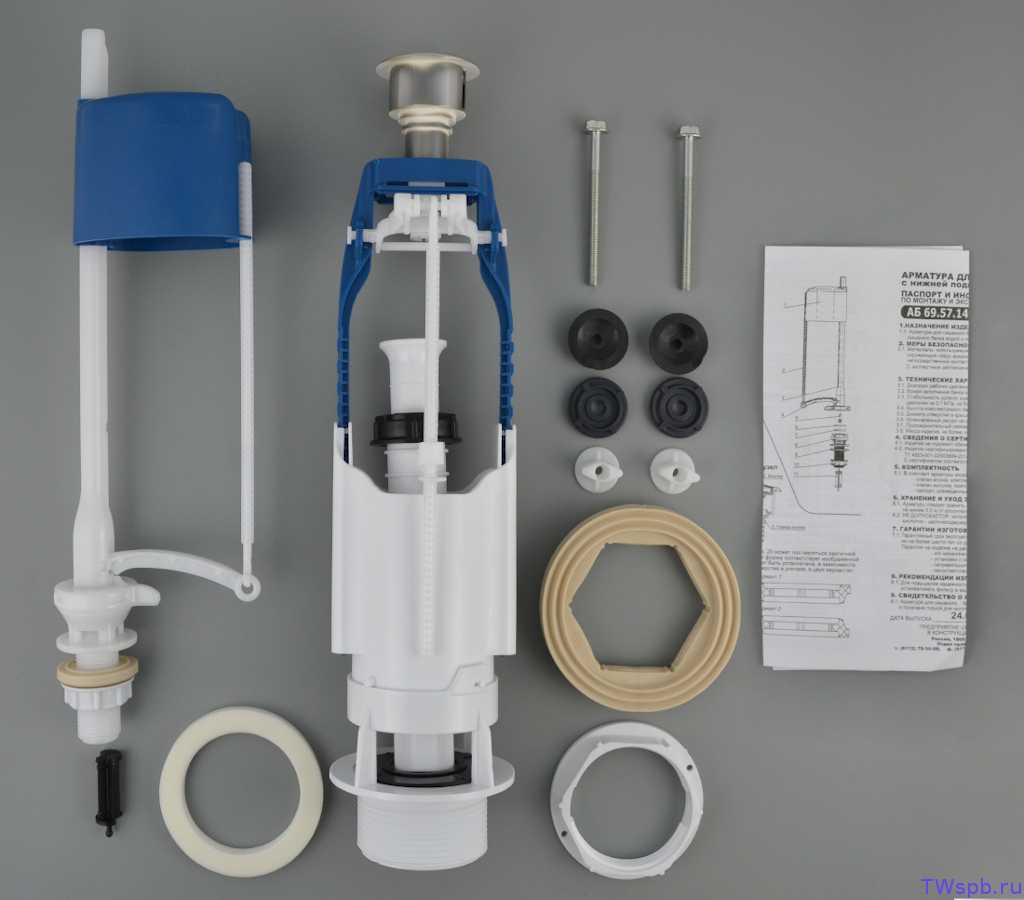

Из чего состоит бачок

Емкости для слива имеют несколько видов внутреннего устройства:

С грушей из резины. Самый старый тип устройства, который имеет простую сборку, применяется для сантехники с подводом воды сбоку бачка.
Современный тип арматуры имеет два модуля –сливной, поплавковый. Поплавок теперь не размещается на проволоке, как раньше, а систему усложнили. Поплавковое устройство теперь перекрывает воду снизу. Сменяя положение поплавкового механизма можно регулировать дозы выпускаемой из бачка воды.

Модели разных унитазов имеют типовой механизм, поэтому отремонтировать и заменить деталь арматуры не составляет труда даже новичку. К примеру, нужно поменять поплавок, сливное устройство, либо отрегулировать сливной рычажок.

Производители могут придавать разные, цвет и размер деталям, при этом они несут одинаковые функции. Поэтому найти подобные элементы для замены очень просто. Чтобы не ошибиться с размером детали, можно принести ее в магазин и подобрать в соответствии с размером.

Современный материал

Изготовление чаши выполняется из самых разных материалов:

стекло;
металл;
дерево;
пластмасса.
