Варианты монтажа ригелей в деревянных каркасных домах
Монтаж можно выполнить в двух основных вариантах:
- финский;
- канадский.
Рассмотрим кратко оба этих варианта.
Канадский несколько увеличивает сроки устройства каркаса дома, но имеет ряд преимуществ над финским. Можно использовать обрезки пиломатериалов, так как ригель выполняется над каждым оконным или дверным проемами отдельным элементом. Еще следует учитывать, что при больших габаритах дома, не всегда есть возможность приобретения пиломатериалов большой длинны. Чаще всего материал имеет стандарт в 6000 мм.
Устройство ригеля по финской технологии
Длина элемента по финской технологии равняется параметру стены дома. Он устраивается из сплошного бруса или из отдельных досок скрепленных гвоздями. Таким образом, ригель берет на себя одновременно все вертикальные нагрузки от кровли здания.
Для крепления врезается в опоры каркасного дома, чаще всего этот элемент врезают с наружной стороны. К недостаткам этого варианта устройства можно отнести:
- требуется надежное соединение со всеми стойками каркаса;
- используются материалы максимальных размеров.
Для равномерного распределения нагрузок следует выполнить монтаж четко по горизонтальной отметке, иначе элемент будет работать не полностью. После монтажа ригеля устраивается верхняя обвязка каркасного дома.
Устройство ригеля по канадской технологии
Канадская технология значительно отличается от финской.
Устанавливаются опоры на всю высоту до низа верней обвязки в местах устройства проемов. Выполняется монтаж ригелей над проемами, следует обязательно выдержать четкую отметку по горизонтали. В противном случае будет невозможно эксплуатировать двери и окна дома, они будут заклинивать при открытии, а со временем придут в негодность.
По стойкам следует выполнить усиление, т.е. под ригелем дополнительно прибиваются дополнительные элементы опор.
Оконные проемы по верху усиливаются дополнительными элементами с шагом около 500-600 мм, они должны опираться на ригель, а верх этих коротких опор упирается в верхнюю обвязку. Низ проема (в районе подоконника) усиливается аналогично. В данном случае нагрузка передается конструкции, а сам вес оконного проема усилен короткими стойками под оконным блоком.
Дверные проемы усиливаются короткими стойками, смонтированными по верху ригеля. Нагрузки передаются от ригеля дверного проема на стойки
Следует обратить внимание на особое усиление стоек под ригелем дверного проема, можно выполнить усиление не из одной доски толщиной 50 мм, а установить брус 100*100 мм или закрепить элемент дополнительно из доски аналогичной толщины
Назначение
Ригель ЖБИ для плит перекрытия является опорой и в то же время соединяет вертикальные конструкции здания. Сварка арматуры железобетонных элементов, составляющих сооружение, создает высокую прочность сформировавшегося жесткого пространственного каркаса.
«Скелет» здания в вертикальной опорной плоскости принимает на себя вес горизонтальных конструкций. Сооружение становится геометрически стабильным. Фундамент за счет пояса из таких элементов разгружается.
Подобные узлы нужны при наличии высоких потолков в помещениях для усиления колонн и создания широких пролетов в торговых залах и ангарах.
Ригеля можно использовать как колонны или балки, если уложить их спроектированным для этого образом. Они способны выдерживать большие нагрузки. Некоторые модификации имеет длину 12 м и могут использоваться в конструкциях больших габаритов с повышенной этажностью.
При возведении многоэтажных домов железобетонные элементы такого типа могут применяться, чтобы формировать ограды и перемычки для окон.
Детали нашли широкое применение в транспортной отрасли. Их используют при строительстве:
- мостов;
- виадуков;
- переходов;
- парапетов;
- ограждений.
Кроме этого, изделия применяют для:
- усиления опор электропередач;
- опирание ребристых, многопустотных плит на 1 или 2 полки;
- возведение лестничных клеток;
- установки плит и балконов;
- безполочных перекрытий.
Подробнее об элементе
Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

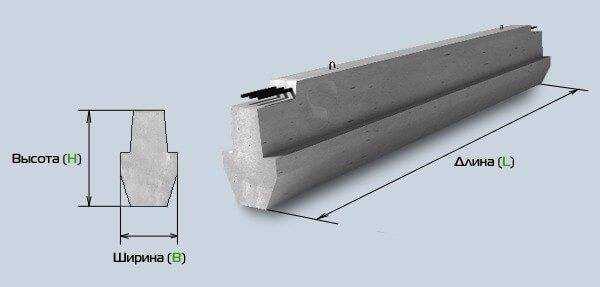

Однополочный вариант железобетонной конструкции
Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.
Размеры железобетонного ригеля могут быть различными, в том числе:
- сечение;
- форма;
- площадь;
- длина;
- способ закрепления, зависящий от характера его назначения.
На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.
Элемент служит опорой для перекрытий
Материал и параметры
- Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.
В производстве строительного элемента применяется тяжелый бетон
- Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:
- горячекатаную;
- укрепленную термомеханическими воздействиями.
Бетонные ригеля — части каркасного строительства
- При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

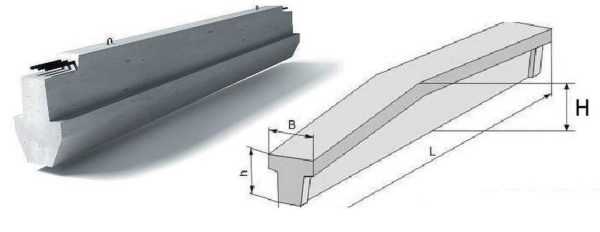

Двухполочный сборный элемент
Предназначение элемента
Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:
Однополочный Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку;
крайние пролеты помещений.
Цена зависит от размеров. Двухполочный Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов. Бесполочный Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.
Бесполочный строительный элемент для перекрытий
Рассмотрим функциональность элемента:
- соединяет части несущих вертикальных конструкций;
- создает пространственную твердость всей арматуры;
- позволяет гарантировать геометральную стабильность строения;
- своевременно передает нагрузки с балки на опорный механизм;
- увеличивает поверхность и прочность бетонного фундамента;
- поддерживает элементы ж/б конструкции.
Особенности применения
Сферы использования ригелей чрезвычайно обширны:
- с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
- актуальны они в процессе монтажа модульных сооружений;
- ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;
Применение в строительстве – создание многоэтажных конструкций
задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.
Особенности
Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.
Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.
Как изготавливают этот элемент строительного сооружения
При строительстве частного одноэтажного дома или хозяйственной постройки можно отлить ригель непосредственно на строительной площадке. В этом случае нужно знать особенности технологического процесса и строить небольшой дом или хозяйственное здание.
Вначале монтируется опалубка: дно из металлического листа или досок, боковины – из влагостойкой фанеры. Форма устанавливается на опоры, выравнивается в горизонтальной плоскости. Длина изделия будет зависеть от предполагаемой нагрузки и рассчитывается инженером строительной лаборатории.
При армировании нужно соблюдать следующие условия:
Низовая арматура располагается непрерывно: она будет работать на растяжение. Прутья связываются проволокой или фиксируются сваркой.
Нижние прутья не стыкуются на третьей части ригеля.
Для верхних – стыковка прутов не предусмотрена на первой четверти.
Изготавливается бетон нужной марки, выполняется непрерывная заливка опалубки. Для равномерного заполнения формы, смесь обязательно нужно вибрировать.
Боковые элементы опалубки можно демонтировать через 3-7 дней
, в зависимости от погодных условий. Оставшаяся часть опалубки убирается через 28 суток
, когда бетон набирает прочность.
Чтобы избежать проблем при дальнейшем строительстве, через месяц после заливки ригеля, рекомендуется пригласить представителей строительной лаборатории для проверки прочности.
Ригель — это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.
Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие — это ригель замка.

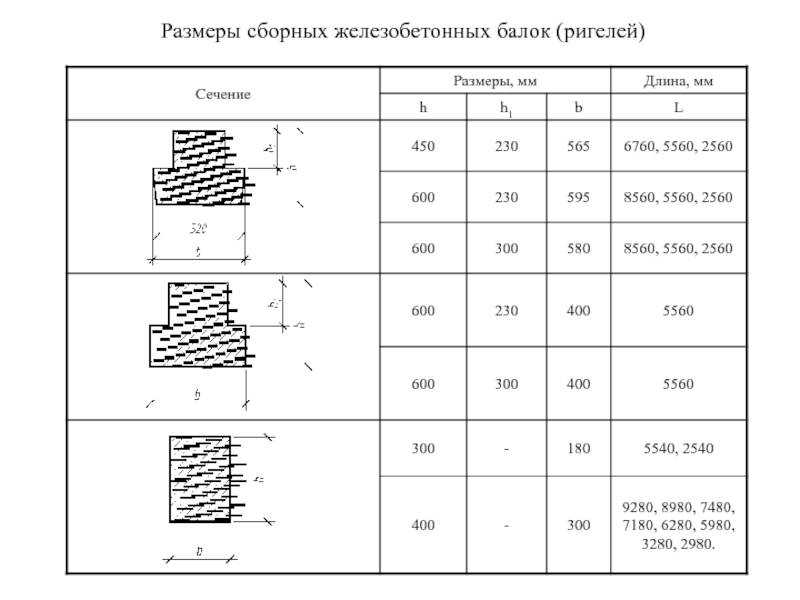

Размеры ригеля ГОСТ
| Маркировка прямоугольного ригеля | Размер по ширине (мм) | Размер по высоте (мм) |
| РВ-32-4.5 | 3190 | 160 |
| РВ-36-4.5 | 3590 | 160 |
| РВ-40-1.3 | 3990 | 160 |
| РВ-46-2.5 | 4590 | 380 |
| РВ-56-3 | 5590 | 160 |
| РВ-60-3 | 5990 | 160 |
| РВ-64-3 | 6390 | 160 |
| РВ-64-4.5 | 6390 | 160 |
Длина указана во второй цифре маркировки.
Двутавровые ригеля
| Маркировка двухполочного ригеля | Размер по ширине (мм) | Размер по высоте (мм) |
| 1Р14-12 | 1400 | 400 |
| 1Р20-12 | 2000 | 400 |
| 1Р26-8 | 2600 | 400 |
| 1Р32-8 | 3200 | 400 |
| 1Р38-8 | 3800 | 400 |
| 1Р44-8 | 4440 | 400 |
| Р56-12 | 5600 | 400 |
| Р56-8 | 5600 | 400 |
| Р62-12 | 6200 | 400 |
| Р62-8 | 6200 | 400 |
| Р74-8 | 7400 | 400 |
| Р86-8 | 8600 | 520 |
| РДП 4.26-(40-110) | 2560 | 520 |
| РДП 4.56-(40-110) | 5560 | 520 |
| РДП 4.68-(40-70) | 6760 | 520 |
| РДП 6.26-(40-110) | 2560 | 590 |
| РДП 6.56-(40-110) | 5560 | 590 |
| РДП 8.56-(40-110) | 8560 | 590 |
| РДР 4.56-(30-60) | 5560 | 550 |
| РДР 6.56-(30-60) | 5560 | 580 |
Однотавровые ригеля
| Маркировка однполочного ригеля | Размер по ширине (мм) | Размер по высоте (мм) |
| РЛП 4.26-(40-60) | 2560 | 360 |
| РЛП 4.56-(30-60) | 5560 | 360 |
| РОП 4.26 (30-60) | 5560 | 380 |
| РОП 4.56-(30-60) | 2560 | 460 |
| РОП 4.68-(30-40) | 5560 | 460 |
| РОП 4.68-(30-40) | 6760 | 460 |
| РОР 4.56-(30-60) | 5560 | 480 |
Консольные ригеля
| Маркировка консольного ригеля | Размер по ширине (мм) | Размер по высоте (мм) |
| РКГ 58-28-19м | 85300 | 5000 |
| РКГ 88-28-19м | 85300 | 5000 |
| РКГА 86-8м | 85600 | 5000 |
| РКГП 88-28-19м | 115300 | 5000 |
| РКГТ 88-28-19м | 115300 | 5000 |
| РКГУ 25-15м | 25300 | 5000 |
В отдельных случаях используют конструкции в вертикальном положении. Ригель опоры имеет специальную площадку из металла, либо платформу залитую бетоном с арматурой.
Металлические
Железобетонные конструкции обладают высокими несущими характеристиками, но они достаточно тяжелые из-за наличия бетонной заливки. Ригель металлический не уступает по расчетной прочности железобетонной конструкции, но он легче по весу. Поэтому он нашел применение в тех сферах, где нельзя перегружать сооружение, но необходим жесткий, крепкий каркас. Это, в первую очередь, строительство мостов, разного рода навесных конструкций.
В качестве опор часто используется ригель монолитный с бетонной заливкой.
Опорные конструкции линий ЛЭП в основном изготовлены из металлоконструкций.
В строительстве металлические ригели применяются при возведении каркасов зданий, в том числе нестандартной формы: стадионов, цирковых арен, спортивных и концертных площадок.
Используют его при монтаже крыш из металла, в качестве соединительного элемента стропильной системы.
Преимущества металлокаркасов:
- Легкость сборки различных конструктивных элементов. Для этих целей чаще используются двутавровые ригели, которые соединяют между собой с помощью сварки. Их опирают и приваривают к столиш-консолям опорных балок.
- Такие каркасы собираются быстро, сокращаются сроки возведения зданий.
- Относительная простота сборки. Заготовки делаются заранее, согласно проектным размерам, доставляются готовые на место для монтажа.
Различают: ригель перекрытия и рамы. Изготавливают цельнометаллические и в виде решетки (облегченные конструкции). Существенные нагрузки диктуют необходимость определенного запаса прочности, поэтому их делают из специальной высокопрочной стали. Размеры ригеля из металлопроката варьируются, согласно проектным расчетам. По форме, как и железобетонные, выпускаются: однотавровые, двутавровые, без полок.
Из дерева
Невозможно возведение деревянной крыши без соединяющего стропила ригеля. Дерево, в отличие от металла, «теплый» материал, поэтому многие отдают предпочтение лагам, опалубке из деревянных ригелей. К ним предъявляются требования согласно ГОСТ 23478-79.
Виды ригелей из дерева:
- наиболее востребованная двутавровая балка;
- П образная балка, швеллер;
- угловой сегмент (Г образный);
- округлых форм.
По проекту рассчитывают нужный размер, форму. При условии использования хорошо просушенной древесины, конструкции служат длительный срок. К примеру, при разборе старых строений балки, которым более 50 лет, сохранились, не утратили свои функциональные свойства.
Почему монтаж ригельной опалубки пользуется высоким спросом?
- Высокая несущая способность. При соблюдении технологии монтажа и правильном подборе ригелей, опалубочная система способна справляться со значительными эксплуатационными нагрузками.
- Литье безупречного качества. Особенности конструкции балочно-ригельной опалубки таковы, что позволяют достигать очень высокого качества лицевой поверхности бетонного литья. Это исключает необходимость дополнительной отделки и, как следствие, сокращает трудоемкость и бюджет строительных работ.
- Простота сборки. Монтаж ригельной опалубки достаточно прост. С ним могут справиться исполнители с небольшим опытом в достаточно сжатые сроки.
- Высокая адаптивность. Данный тип опалубочной системы легко поддается модернизации. Одни и те же ригели можно применять для сборки опалубки под отливку самых разнообразных железобетонных конструкций, включая изделия со сложной геометрией. Более того, ригельную опалубку без проблем можно совмещать с опалубочными системами других типов.
- Компактные размеры. В разобранном виде ригельная опалубка занимает мало места. Ее хранение и транспортировка осуществляется в штабелях.
- Экономичность. Ввиду того, что сборка ригельной опалубки может осуществляться без привлечения большого парка грузовой спецтехники, специалистам удается существенно сокращать бюджет работ по монолитному бетонированию. При многократном использовании опалубочная система очень быстро окупает свою стоимость.
- Большой рабочий ресурс. После демонтажа ригели можно использовать повторно. Их ресурс легко переваливает за несколько сотен рабочих циклов.
Балка ригеля. Почему ригель часто путают с балкой?
Почему ригель часто путают с балкой?
Строительство дома любой этажности всегда начинается с заливки фундамента. Следующий шаг – это постройка несущего остова. В основном для этого используется древесина и стали. Остов или основа здания представляет собой развернутую сеть вертикальных и горизонтальных перекрестий, соединенных между собой по всей площади. Ставится данная конструкция с расчетом, что она будет выдерживать значительные нагрузки, будет обеспечивать надежность, уверенность, что здание не развалится, как карточный домик.
Вертикальные элементы конструкции могут быть представлены колоннами, столбами и стойками, горизонтальные называются еще перекрытиями – это балки, ригеля. Функция балок – несущая, ригеля предназначены для соединения вертикальных колон между собой.
Далее кратко обозначим, что такое ригель, для чего он используется, и почему его часто путают с балкой.
Что такое ригель?
Ригель представляет собой длинную прямоугольную конструкцию, напоминающую балку, и служит как бы крепежом для вертикальных конструкционных элементов – для колонн и столбов. Условно говоря, ригеля скрепляют столбы, чтобы те не рухнули под тяжелыми нагрузками. Эти нагрузки могут быть разными в зависимости от времени воздействия. Обычно выделяют:
- постояннодействующие: нагрузка полностью готового дома с крышей, со стенами;
- временные: нагрузка заселенного дома с людьми, мебелью;
- однократные: нагрузки от взрывов, землетрясений, неблагоприятных погодных явлений и т.д.
Схема крепления ригелей
Материал ригелей бывает разный. Их изготавливают из стали, древесины, железобетона. Прочнее всего, конечно, стальные, так как древесина и железобетон обладают пониженной стойкостью к морозу, могут впитывать влагу и размягчаться. Поэтому, в частности, в железобетон добавляют специальные составы, которые уменьшают воздействие окружающей среды на материал.
Ригель и балка
По форме ригель напоминает балку, поэтому их часто путают между собой. Балки делают из тех же материалов, располагают также горизонтально, легко можно спутать. Но существует несколько особенностей, знание которых позволит раз и навсегда запомнить, чем отличается ригель от балки.
- Функционально ригель скрепляет каркас из столбов, в то время как балка скорее поддерживает конструкцию, принимая на себя весовую нагрузку дверей, окон и т.д.
- Балка может располагаться под углом, в то время как ригель только горизонтально.
- Ригель узкоспециализированный и конструктивно более прочный, и жесткий, так как главная опора конструкции идет на него.
- Ригель имеет значительно больший вес, чем балка, при этом может быть значительно короче в длину.
Отличие ригеля от балки
Эти особенности позволят точно определиться, что перед тобой – балка или ригель.

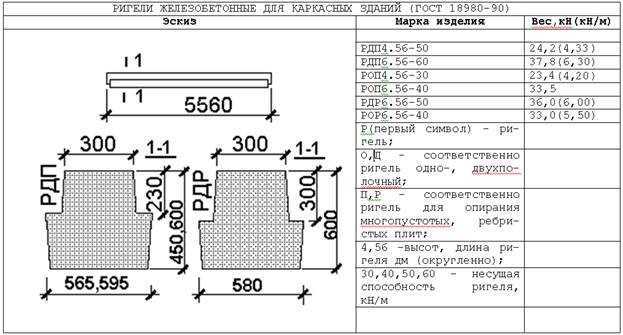

Типы ригелей
Ригеля могут различаться конструкцией. Например, железобетонные ригеля в зависимости от количества полок могут быть:
- бесполочные: обозначаются как РБ;
- однополочные: РО;
- двухполочные: РД.
Поверхность ригеля может быть пустотной и ребристой. В зависимости от этого обозначение может быть РБП и РБР – для бесполочных ригелей, РОП и РОР – для однополочных и РДП и РДР – для двухполочных.
Ригеля разных типов
Такие ригеля часто называют ригелями перекрытий, так как на выступы укладывают перекрывающие плиты. У каждого профиля есть свой тип.
Сфера применения
В настоящее время в сфере строительства наиболее популярными являются каркасные дома, так как их возведение затрачивает меньше временных и денежных ресурсов. Здесь ригеля и находят свою применение. Ригель чаще всего используется при возведении таких каркасных конструкций как:
- лестницы;
- оконные проемы;
- опалубка;
- сквозной арочный пролет.
Незаменимы ригеля при строительстве домой с высокими потолками и обширными помещениями – цеха, склады, кинотеатры, торговые центры. Вместе с тем ригеля применяются не только для строительства зданий, но и мостов, башен, линий электропередач и т.д.
Отличие ригеля от балки заключается в следующем:
- Ригель – это балка, выполняющая опорную функцию.
- Он устанавливается лишь в горизонтальном виде.
- Балка работает преимущественно на изгиб.
- Назначение балки заключается в перекрытии строительных конструкций.
- Балка – самостоятельный строительный и расчетный элемент.
- Ригель – это часть опорной рамы, тесно связанная со стойками.
- Сфера применения ригеля более широка.
- Он производится из дерева, металла и железобетона.
- Балки бывают деревянными и металлическими.
- Ригель – это стержень любой конструкции.
- Балка является основой для построения каркаса.
Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.
Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.
В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.
По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.
Современные замки имеют до шести ригелей круглой формы.
Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.
Самый хороший материал для изготовления ригеля считается сталь.
Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.
Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.
Ригель, применяемый в строительстве
В строительстве ригелем называют опору, то есть опорную балку.
Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.
Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.
На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.
Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.
Очень часто путают понятие ригеля и балки.
Но отличия всё-таки есть, и они имеют несколько пунктов:
- Ригель является горизонтальной опорой, а балка является ;
- Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
- Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.
Мостостроение
Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.
Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.
«Ригель и колонна»
В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.
Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.
Это называют каркасной застройкой.
Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают
Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.
Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.
Чем отличается от балки
Что такое ригель в конструкции — понятно. Однако в перекрытиях и кровельных системах есть еще один элемент, который часто путают с ригелями — это балки. Балки являются несущим элементом конструкции и обычно компенсируют изгибающие нагрузки. Вот в чем разница — ригель является частью несущей конструкции. Это рама, на которую опираются балки.
Самый простой способ выяснить, где расположены балка и ригель, — посмотреть, какую нагрузку несет элемент.
Балки могут быть наклонными или горизонтальными. Но они почти всегда работают на изгиб, поэтому их необходимо рассчитывать, так как они должны выдерживать постоянные нагрузки. Балки являются строго горизонтальными элементами, служат для механического соединения колонн и не несут изгибающих нагрузок. Поэтому они обычно не рассчитываются. Заложены стандартные решения с определенным запасом прочности.
В чем разница между ригелем и балкой: часто в форме, но обычно в функции.
Еще одно различие между ригелем и балкой заключается в материалах и форме. Балка всегда имеет прямоугольное или квадратное сечение. Ригели часто имеют более сложную форму, но также могут быть квадратными или прямоугольными. Балка может быть изготовлена из дерева или металла. Фрамуга также изготавливается из этих материалов, но может быть и железобетонной. Поэтому если вы видите железобетонную горизонтальную часть конструкции, которая опирается на колонны, то перед вами ригель. Другой возможности нет.
Ригель не несет никакой нагрузки. Он только скрепляет стропила между собой. Балка только уравновешивает нагрузку от крыши.
С горизонтальными деревянными и металлическими элементами все немного сложнее. Необходимо проверить, выдерживают ли они нагрузку на изгиб. Если нет, то это ригель. Иначе это балка. А если элемент установлен под углом, то это определенно балка.
Ригель железобетонный Р
Железобетонный ригель P имеет прямоугольное сечение — правильный параллелограмм. Это изделие не имеет фланцев, и плиты опираются на его верхний край. Используется в тех случаях, когда ригель должен иметь большую площадь поверхности и должен лежать равномерно на каждой поверхности.
РДП и РДР
Двухполочный. Он имеет Т-образную форму или поперечный профиль. Это создает два фланца по бокам, каждый из которых может опираться на плиты перекрытия. Этот тип предназначен для соединения средних рядов колонн, где плиты перекрываются с обеих сторон. РДП используется для поддержки пустотных плит, РДР — для ребристых плит.
Железобетонный ригель РБП и РБР
Безполочный. Его поперечное сечение представляет собой нечто среднее между типами P и RDR. Он имеет выступы по бокам, похожие на фланцы PDR или RDR. Но эти выступы гораздо меньше и не предназначены для поддержки перекрытий или других конструкций. Горизонтальные элементы опираются на верхнюю плоскость, как в марке П. Этот тип используется для формирования настилов железобетонных плит. RBP основывается на многопанельных перекрытиях, а RBR — на ребристых перекрытиях.
РОП, РОР, РЛП, РЛР
Однополочный. Имеет только один фланец, в отличие от симметричного РДП (РДР), который имеет фланцы с обеих сторон. Вторая половина раздела аналогична РБП. Он используется, когда требуется опора только на одну сторону плиты. РОП — для пустотных плит РОР — для ребристых плит.
РЛП и РРБ устанавливаются в стенах лестничных клеток, на них опираются плиты или проступи лестницы. В отличие от РЛП и РОР, другая сторона этого типа часто не имеет карниза — этот край плоский, как у типа P. РЛП опирается на пустотные плиты, а РЛР — на ребристые плиты.
Консольный ригель. Он имеет переменное сечение, аналогичное РДР. Он устанавливается так, чтобы его часть выступала из стены. Выступающий край называется консолью. Две или более консолей могут поддерживать балконную плиту или другие внешние элементы.
РКП
Консольный ригель. Он имеет переменное сечение, аналогичное РДР. Он устанавливается так, чтобы его часть выступала из стены. Выступающий край называется скобой. Два или более кронштейнов могут поддерживать балконную плиту или другие внешние элементы.
Что такое ригель и чем он отличается от балки
Что такое ригель: определение и назначение
Ригель в строительстве — это горизонтальный элемент, связывающий стойки
Задачи ригеля — механически соединять стойки, связывая их в единую систему, придавать устойчивость конструкции. Также, связывая части конструкции, он перераспределяет нагрузку с разных частей здания, равномерно передавая ее на стойки.
Все горизонтальные перемычки на этой картинке — это ригеля
Он встречается в любой части здания. Есть ригеля в некоторых типах фундаментов (свайно-ростверковый, столбчатый и другие, где есть отдельные опоры), каркасе стен, перекрытиях, кровельной системе скатного типа.
Чем отличается от балки
Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.
Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент
Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.
Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями
Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.
Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли
С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.
Где применяется
- Соединяет стойки строительных рам.
- В каркасах объединяет между собой опоры, колонны.
- В стропильной системе — стропила.
Так надо их хранить
Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.
Каким может быть бетонный ригель
Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

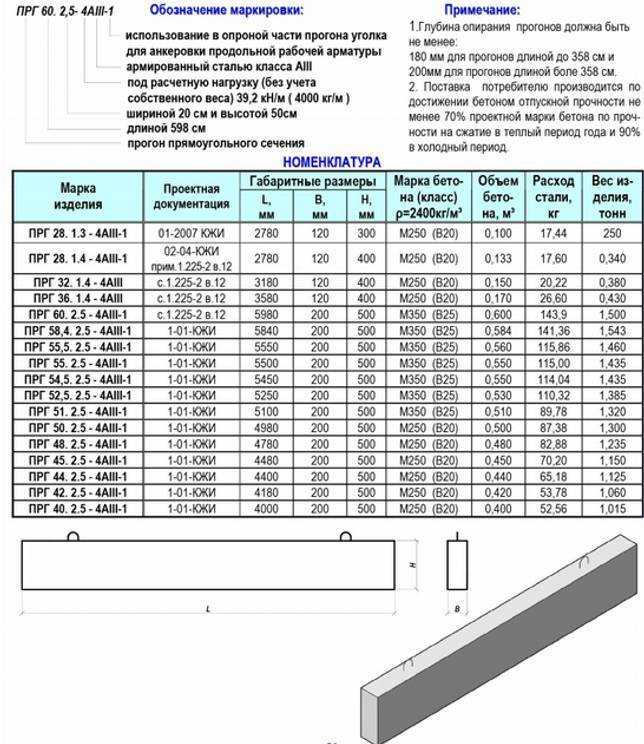

Выдержка из ГОСТ 18980-2015
Формы и виды
Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.
