Как своими руками заменить радиаторы отопления в квартире

Типовые вопросы

ЖЭК обязан заменить устаревшие батареи за собственный счёт. На плечи УК возложена основная мера ответственности за грамотное обслуживание общедомового оборудования. Выясним, какова мера ответственности, если отказаться менять батарею? Имеются ли льготы? Позволяет ли закон, при замене отопительных приборов за собственные деньги, получить с УК компенсацию?

Замена радиатора центрального отопления/replacing central heating radiator

Замена радиатора: ответственность в случае отказа

Когда уже составлено заявление, заверенное нотариусом, с требованием о замене, но ЖЭК никак не реагирует, то необходимо потребовать от руководства УК письменный отказ. Имея на руках нотариально заверенное заявление и письменный отказ, можно смело идти в суд.

Существуют ли субсидии

Существуют категории граждан, имеющих право получить субсидии при замене батарей:

1. Семьи, воспитывающие более троих несовершеннолетних.
2. Лица с инвалидностью 1 и 2 групп.
3. Лица пенсионного возраста.
4. Ветераны труда.
5. Труженики тыла.

Можно ли заменить батареи за собственные деньги, с последующей компенсацией УК

Если владелец жилья меняет в квартире за свой счёт батареи, а при этом, по закону, отопительная система – это придомовое имущество, то меняя радиаторы собственными силами, владелец улучшает общедомовое имущество.

УК – это наёмная организация, обслуживающая общедомовое имущество. Поэтому взаимоотношения с коммунальщиками обязаны носить договорной характер. Известите коммунальщиков о том, что вами заменяются отопительные приборы.

Если такое условие прописано в договоре с ЖЭКом, а он отказывает, то суд встаёт на сторону истца, присудив возмещение компенсации.

Полезные рекомендации

Надо отметить, что снимать радиаторы отопления в летнее время намного проще, по той причине, что отопление отключено, поэтому если есть возможность, то лучше оставить такую работу на летнее время. Однако далеко не всегда это зависит от владельцев, поэтому нужно всегда быть готовыми к тому, что придется менять батарею в зимнее время. Однако и эта работа, если следовать инструкции, пройдет гладко, без проблем.

Для частных домов, которые далеко не всегда имеют батареи, отлично подойдет тепловой аккумулятор, который греет дом и печь без необходимости топки по утрам и вечерам. Установка теплового аккумулятора тоже может быть осуществлена своими руками, ничего сложного в этом деле нет.

Временное снятие батареи

Делая ремонт в квартире, владельцы решают, как поступить с радиаторами. Их заменяют на новые или на некоторое время снимают.

Важно! Чтобы не испортить напольное покрытие, постелите под снимаемым радиатором старые тряпки из хорошо вбирающих влагу тканей. Соблюдайте правильную последовательность действий

Соблюдайте правильную последовательность действий.

1. В верхнем правом углу находится кран для регулировки поступления воды в батарею и температуры ее нагрева. Его закручивают рукой, без использования инструментов.
2. В нижнем левом углу находится запорный вентиль. Он регулирует интенсивность оттока воды и балансирует ее движение во всех батареях квартиры. Его перекрывают шестигранным ключом.
3. В левом углу справа находится кран Маевского. Он необходим для удаления воздуха из отопительной системы.

Важно! Перекрывая запорный кран, запомните количество полных оборотов ключа, которые вы сделали. При установке радиатора на место нужно провернуть ключ такое же количество раз в обратном направлении

Чтобы демонтировать батарею, нужно открутить гайку футорного соединения и отделить ее от крана. Для этого применяют газовый раздвижной и накидной гаечный ключ. Одним придерживают штуцер американки, а вторым — откручивают гайку.

После отсоединения вентилей батарею осторожно снимают с кронштейнов. В связи с тем, что радиатор тяжелый, желательно, чтобы эту работу выполняли два человека

Не забудьте обернуть открученные части бумагой или целлофаном, чтобы не испачкать их краской и не засорить строительной пылью. Саму батарею поставьте в отдаленный угол, чтобы не поцарапать.

Новые виды отопительных элементов не нужно отключать от общей системы. У них есть специальные перемычки, по которым продвигается теплая вода в то время, когда батарея отключена

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.

Сгоны

Как снимают радиатор, подключенный к подводкам сгонами?

1. Строньте трубным ключом №1 — №2 контргайки на подводке. На контргайках всегда правая резьба, независимо от их расположения относительно радиатора;
2. Сгоните контргайки до конца резьбы сгонов. Если наслоения краски и ржавчина мешают сделать это, предварительно прогрейте подводку строительным феном, паяльной лампой или импровизированной газовой горелкой из баллончика и насадки к нему;

Слева — исходное положение, справа — согнанная по резьбе контргайка.

3. Удалите с резьб остатки спрессованной подмотки (обычно старые резьбы подмотаны пропитанным свинцовым суриком сантехническим льном). Это можно сделать плоской отверткой или ножом;
4. Строньте и сгоните вслед за контргайками радиаторные пробки. При одностороннем подключении обе проходные пробки с правой резьбой, а вот при диагональном одна из проходных пробок — левая. На обратный ход резьбы указывает буква «л» на плоскости второй пробки, расположенной с той же стороны радиатора.

Буква «Л» говорит о левой резьбе.

Чтобы отвернуть чугунную пробку, используйте трубный ключ №3-№4. Если она не страгивается, прогрейте коллектор первой секции. Дальше на вашей стороне сыграет тепловое расширение: диаметр коллектора незначительно увеличится, и резьба стронется с небольшим усилием.

Будьте готовы к тому, что из вскрытой батареи вытекут остатки воды вместе с грязью.

При выкручивании левой пробки вас ждет неприятный сюрприз: вращая ее, вы одновременно будете вкручивать сгон в радиатор. Если со стороны подводки есть резьбовое соединение — не выворачивайте радиаторную пробку, а выверните из муфты или уголка сгон. Он уйдет в отверстие в пробке, а затем, после демонтажа батареи отопления, вывернется без всяких усилий.

Диагональное подключение на сгонах. Слева нужно не выкручивать пробку, а разбирать ближайшую к ней резьбу на подводке.

Что делать, если донышко чугунной пробки отломилась, а резьба осталась внутри секции?

1. Прогреть коллектор;
2. Приставив зубило к чугунной детали по касательной по ходу ее выкручивания, ударами молотка провернуть на несколько оборотов;
3. Когда край резьбы покажется из коллектора, вывернуть ее пассатижами.

Нередко длинная резьба на конце подводки вблизи контргайки оказывается изъеденной ржавчиной или украшенной свищом. Что делать в этом случае?

Нам понадобятся:

Латунная или чугунная муфта соответствующего диаметра;

Латунная муфта. Размер — 1/2 дюйма.

Короткий сгон с длинной и короткой резьбами. Лучше — латунный. Да, его цена в два-три раза выше, чем у стальной детали, но это компенсируется практически неограниченным сроком службы.

Латунный сгон ДУ 15.

Способ ремонта подводки предельно прост:

1. Отрезаем с подводки резьбу, оставив только первые пять ниток;
2. Прогоняем резьбу плашкой;
3. Подматываем;

Состояние пропитанного краской льна после нескольких десятилетий службы.

4. Наворачиваем муфту;
5. Вкручиваем в муфту подмотанную короткую резьбу сгона.

Проверка под давлением

Стыки проверяются под давлением после навески и подключения отопительного оборудования. Используется электрический или ручной компрессор, нагнетающий атмосферный воздух. Проверка проводится для выявления утечек в системе.

Порядок действий:

• закрываются запорные вентили;
• заглушки заворачиваются и перекрываются воздушники на стояках;
• на стояке приоткрывается один вентиль и медленно заполняется;
• после прекращения шипящего звука оба крана запускается полностью:
• утечки контролируются внутри жилья;
• медленно приоткрывается запорная арматура на подводящих участках.

Сначала приводится в действие нижний кран, затем воздух удаляется через кран Маевского, потом открывается вентиль верхней подводки.

Инструменты

Обязательно следует обзавестись следующими материалами:

Динамометрические ключи;
Байпас;
Болгарка:
Разводной ключ;
Газовый ключ;
Рулетка;
Дрель;
Карандаш;
Паяльник;
Уровень;
Рычажный трубный ключ.

Помимо этого не помешает наличие крана Маевского, без которого не может обойтись ни одна сантехническая работа. Обязательно нужно иметь заглушки, подходящие по размеру к местам соединения батарей и радиаторов, а также для установки дополнительных кранов. В купе с заглушками рекомендуется запастись сразу же и прокладками.

Если же помимо демонтажа планируется произвести замену батарей и труб, то необходимо запастись и новыми отрезками труб, не помешает и купить батареи отопления биметаллические Rifar, или какие другие аналоги. В этом же случае понадобится наличие кранов «американок» или вариантов попроще. Очень полезен полипропиленовый кран, с его помощью легко будет добиться работоспособности отопления при снятом радиаторе. Концевик ППР окажется необходим для проведения работ на пространстве соседей. При неудачном раскладе общения с ними потребуется еще и лерка.

Помимо всего прочего, стоимость чугунных батарей намного ниже аналогов, тогда как теплоотдаче могут эти самые аналоги и позавидовать. Также чугунным батареям свойственно низкое гидравлическое давление. Такие батареи очень надежны и не требуют каких-то специфических навыков для эксплуатации.

Единственным минусом данных агрегатов является крайне не презентабельный внешний вид. Однако производители сегодня знают толк в стильности радиаторов и стараются придать чугунным аналогом наиболее привлекательный внешний вид, тем более что современные технологии сделать это позволяют.

Осуществление замены чугунной батареи не может обойтись без рычажного трубного ключа, при помощи которого производится удаление контргаек, а также фланцев. Если произвести эту работу не получается возможным, приходится действовать с помощью трубореза. В этом случае обрезание необходимо производить перед той самой гайкой. Следующие шаги демонтажа включают:

• Отсоединение отопителя от системы;
• Снятие отопителя с крепежа;
• Разборка отопителя и прочистка.

Очень часто снятие производится не только для замены, но и для прочистки радиатора. Так, чугунные радиаторы разбирать очень сложно, однако прочищать их от ржавчины просто необходимо, чтобы работали они как вновь купленные. Прежде чем начать разбирать батарею, необходимо подготовить инструменты:

• Паяльная лампа;
• Пакля;
• Трубный ключ;

• Щетка;
• Прокладки;
• Зубило;
• Болгарка;
• Ниппели;
• Молоток;
• Батарейный ключ.

Начать разбирать батарею необходимо с нагрева паяльной лампой пробок, после чего их легко удастся снять. После этого между секциями производится обрезание ниппеля при помощи болгарки, так становится возможным произвести отсоединение секций. Далее эти ниппели устраняются с помощью молотка, и батарея прочищается.

Обратный процесс гораздо сложнее — это уже не открутить батарею отопления гаечным ключом. Сперва необходимо собрать секции и сгруппировать их, далее секции соединяются при помощи совокупности прокладок, силикона и ниппелей, причем последние подбираются относительно направления резьбы — это следует обязательно учитывать. Не стоит забывать и о промывке вновь собранного радиатора.

Когда процесс сборки будет завершен, необходимо произвести закрепление снятого радиатора. Данная процедура подразумевает либо закрепление на ранее установленные кронштейны, либо на новые, особенно это касается того случая, когда они ранее были плохо установлены. В этом случае первые отверстия необходимо замазать и зашпаклевать. Новые отверстия просверливаются согласно произведенным замерам. Опять же отверстия заполняются ниппелями и кронштейнами.

Наилучшей герметизации добиться можно с помощью закрепления всех соединений при помощи пакли. Причем чугунные батареи к трубам присоединяются посредством сгонов. Обязательно проследить, чтобы заглушки были вывернуты. Таков алгоритм демонтажа чугунной батареи. Для удобства рекомендуется приобретать батареи отопления 300 мм.

Отключение подачи теплоносителя

Перед раскручиванием труб необходимо полностью слить воду

Перед тем как открутить батарею, отключают систему и сливают воду. В индивидуальном отоплении, чтобы снять батарею, опорожняют контур от печки.

1. В квартирах новой постройки есть отдельный контур. Вода перекрывается краном, врезанным на пути от стояка до радиатора.
2. В старом жилом секторе вода отключается в общем стояке, а вентиль находится в подвале.
3. Последние установки проходят с врезкой байпаса на батарее. Открывается указанный вентиль, перекрывается кран подачи теплоносителя, через 5-7 минут отключается клапан на выходе.

Верхнее подключение

Верхнее подключение

В этом варианте разводки запорный вентиль располагается на чердаке. Он перекрывается, но заглушка остается на месте. В подвале отключается общий стояк и раздача обратки. На чердаке заглушка поворачивается на пару оборотов и нужно подождать, пока снизится давление воды, стекающей по нарезке. Уменьшение напора говорит об исправности запорных устройств.

Заглушка откручивается полностью. Зависший теплоноситель сольется после вскрытия подводящей трубы к батарее.

Нижнее подключение

Нижнее подключение

Перекрывается стояк, на котором меняется радиатор, и два соседних. На смежных вертикальных трубах перекрываются вентили, чтобы обнаружить парный стояк. Затем откручивается заглушка на своем и поочередно запускаются краны на соседних. Открытие запорного устройства на парном стояке приведет к сбросу теплоносителя. Этот кран закрывается, запускается второй.

Седельное или нижнее подсоединение выполняется при двухтрубной системе, на выход и вход труб монтируется клапан для отключения. Перекрывается вентиль, отсоединяются патрубки, трубы смещаются в стороны или вниз, радиатор снимается с кронштейнов.

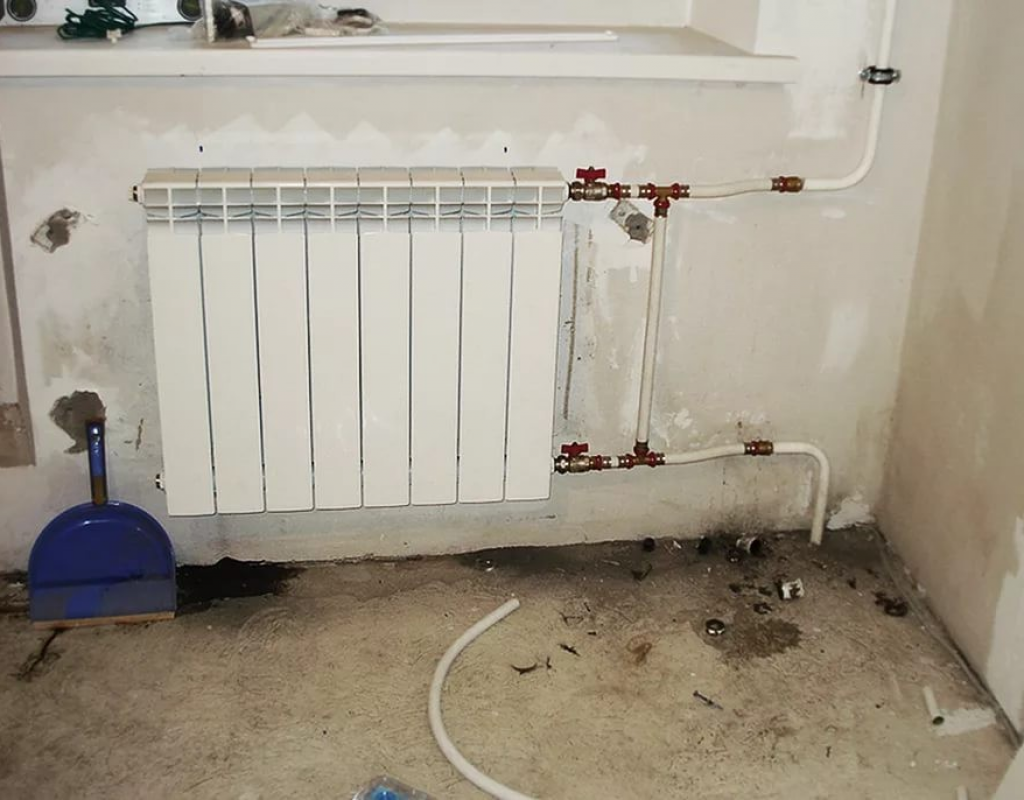

На американках

Подключение с использованием крана-американки

Гайки имеют правую резьбу и свинчиваются при помощи трубного или рожкового ключа. Снять батарею отопления в квартире на американках можно за небольшой промежуток времени. Подводящие трубы отделяются от пробки радиатора на 3-5 мм, затем батарея снимается с крюков. Иногда требуется усилие, чтобы распрямить подводки из стали в случае диагонального подключения.

Американка для труб из полипропилена характеризуется наличием прижимной гайки, в отличие от остальных фитингов. Для отсоединения отопительного оборудования она выкручивается, пока не станет свободным ответный участок. Затем из батареи вынимается часть патрубка.

Батареи на сгонах

При сварном соединении для снятия радиатора используют болгарку

Если подключение с одной стороны, проходные пробки имеют правую нарезку резьбы. Диагональное подсоединение характеризуется тем, что одна из втулок будет иметь левую. На противоположное движение указывает буква Л на поверхности пробки, находящейся на той же стороне.

Применяется трубный ключ для вращения чугунной пробки. Иногда требуется подогрев коллектора правой секции, что приведет легкому отвинчиванию. Сгон одновременно завинчивается в радиатор при откручивании левой втулки. Если на подводке есть резьба, конверторная пробка не вынимается, а сгон демонтируется из муфты. Он задвинется в пробочное отверстие, а после снятия батареи выйдет из гнезда без усилий.

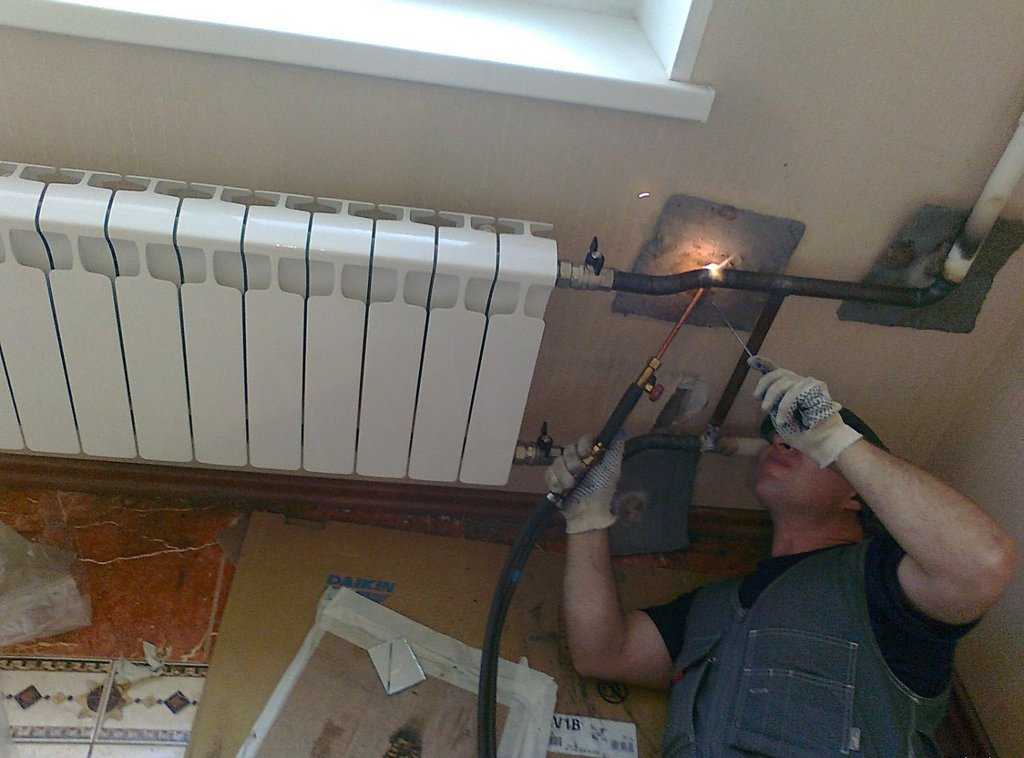

Батарея на сварке

Сварное соединение относится к неразборным видам, поэтому места подводок перерезаются болгаркой или ножовкой. Для электроинструмента используется круг для работы по металлу. Рез направляется под прямым углом к продольной оси. Новая резьба выполняется для подсоединения батареи из чугуна или биметалла, может потребоваться удлинение подводного и отводящего участка с помощью сварки.

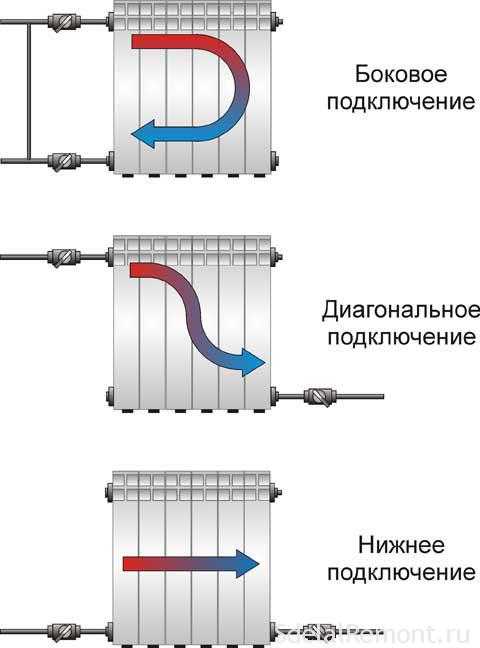

Схемы подключения радиаторов, эффективность работы

В зависимости от устройства отопительной системы существуют различные схемы подключения к ней отопительных приборов. Если посмотреть разрез, то каждый радиатор имеет верхний и нижний полно проходные каналы через которые подается, уходит теплоноситель.

Каждая секция имеет свой канал, соединенный с двумя общими, задача которого пропустить через себя горячую воду, получить часть тепловой энергии. Общий КПД прибора зависит от количества горячей жидкости, успевшей пройти через каналы секций и теплоемкости материала из которого изготовлены нагревательные элементы.

Количество проходящего через каналы отдельных секций теплоносителя напрямую зависит от схемы подключения отопительного прибора.

Боковое подключение

При такой схеме установки батарей отопления в квартире теплоноситель может подаваться сверху или снизу. Когда подача сверху, вода проходит по верхнему общему каналу, опускается по вертикальным каналам отдельных секций к нижнему, уходит в ту же сторону, откуда поступала.

Теоретически, теплоноситель должен пройти по вертикальным каналам секций, разогревать радиатор полностью. На практике — жидкость движется по наименьшему гидравлическому сопротивлению.

Чем дальше от входа находится секция, тем меньшее количество теплоносителя пройдет через неё. При большом количестве секций, последние будут нагреваться значительно хуже, а то и вовсе останутся холодными при слабом давлении.

При боковом способе установки установки радиаторов отопления в квартире и подаче снизу история повторяется. КПД обогревателя здесь будет еще хуже — горячая вода должна подниматься вверх по каналам, к гидравлическому сопротивлению добавляется гравитационная нагрузка.

Боковая схема подключения чаще всего применяется при стояковой разводке в многоквартирных домах.

Нижнее подключение

При такой схеме теплоноситель подается снизу, проходит через секции, выходит через тот же нижний канал. Здесь используется принцип конвекции — горячая вода всегда поднимается вверх, холодная опускается.

Так задумано теоретически. На практике, большая часть горячей воды проходит от входа подачи до выхода, хорошо нагревается нижняя часть батареи, к верху теплоноситель поступает слабо. КПД отопителя с нижним подключением обоих потоков на 15 — 20% ниже, чем по схеме с боковой обвязкой.

Подключение снизу хорошо тем, что при завоздушивании батареи, остальная часть греет исправно.

Диагональное подключение

Классический метод обвязки батарей — диагональный. При правильном монтаже радиаторов отопления в квартире диагональным способом секции нагреваются равномерно, повышается КПД использования тепловой энергии.

При диагональном методе обвязки горячая жидкость поступает через верхнее обще проходное отверстие, опускается по каналам каждой секции и выходит из нижнего проходного канала с другой стороны. Здесь жидкость опускается сверху вниз, гидравлические потери минимальны.

Есть у этого метода и недостатки. Батарея завоздушивается, за этим надо следить, спускать воздух через кран Маевского. Второе — внизу могут образовываться мертвые зоны с холодной водой при слабом давлении.

Неправильное размещение

Очень частая ошибка – неправильное расстояние устанавливаемого радиатора от стены. Когда трубы отопления располагаются слишком близко к стене, так же близко приходится устанавливать и радиатор. В результате отапливается больше стена, чем воздух помещения, циркуляция которого за радиатором отсутствует, а значит, тёплые потоки воздуха значительно ослабевают. Применение отражателей в этом случае помогает мало.

Расстояние радиатора от стены должно быть около 2 см, это оптимальный вариант.

Большое значение имеет и высота расположения радиатора. Если установить его близко к полу, циркуляция воздуха снизу тоже будет нарушена. Да и для ламината, например, такой перегрев явно вреден. Не стоит располагать радиатор и высоко под подоконником. В этом случае пресекаются уже верхние потоки.

В последнее время стало модным устанавливать на радиаторы, особенно установленные в нише, декоративные элементы. Такая конструкция тоже ограничивает поток тёплого воздуха и значительно сокращает КПД радиатора. Лучше от такой красоты отказаться. Можно и чугунные радиаторы покрасить так, чтобы конструкция выглядела привлекательно. А алюминиевые конструкции и вовсе сами по себе отличаются хорошим дизайном. Их окраска даже подбирается с учётом цветовой гаммы комнатных стен.

Если замену радиатора в отопительной системе произвести без этих ошибок, эффективность и долговечность таких конструкций увеличится наверняка. Не стоит экономить и на приглашении мастера – подготовленные специалисты выполнят работу качественнее и быстрее. Нужно учитывать и то, что перерасход платы за отопление при неправильной установке радиаторов тоже будет значительным.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Устраняем течь без отключения отопления

Маленькую проблему, когда вода слегка просачивается и начинает капать на пол, устраняют с помощью плотной намотки резины. Из велосипедных камер, резиновых перчаток и т. д. вырезают полосы достаточной ширины и плотно наматывают их на проблемный участок трубы или батареи. Для закрепления сверху зажимают хомутом или жесткой проволокой, закручивая ее концы с помощью плоскогубцев.

В магазине можно приобрести специальные хомуты с резиновой прокладкой. Закрепив их на поврежденном участке, можно временно устранить проблему. Опытные мастера советуют использовать:

• намотку ткани, пропитанной эпоксидной смолой. Единственный минус заключается в том, что для этого необходима сухая поверхность, иногда приходится отключать систему теплоснабжения и сбрасывать из нее воду,
• таким же образом используют цинковые белила,
• в некоторых случаях поможет термостойкий герметик, но нужно знать, что это средство на основе кислоты увеличивает повреждение на алюминиевой батарее, подходит только для изделий из чугуна,
• еще один способ — замазать отверстие так называемой холодной сваркой. Она бывает двух видов: жидкой (ею пропитывают ткань) и в виде пластилина. Последний разминают в руках до мягкости и намазывают поврежденное место.

Важно! Придерживайтесь техники безопасности! Обязательно используйте резиновые перчатки, работайте в проветриваемом помещении

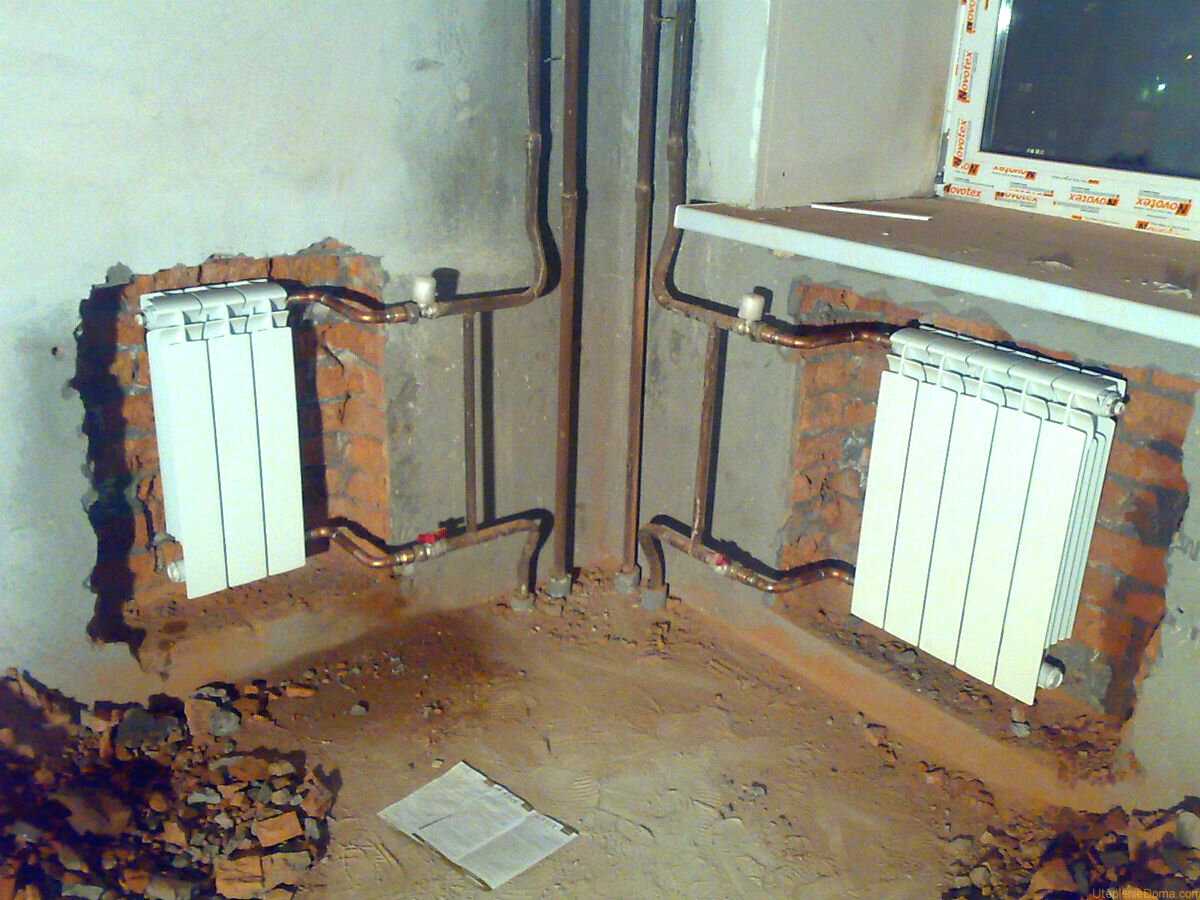

Монтаж радиаторов на стену

Один шаровой кран меняется на термоголовку или клапан для координации степени нагревания и охлаждения отопительного оборудования. Дроссель (клапан) регулируется вручную, а термостатический элемент работает автоматически.

Жители верхних этажей ставят на радиаторы воздушники для отвода скопившегося воздуха. Ставятся краны Маевского или автоматические приборы. В многоэтажном строении подводки к батарее оснащаются перемычкой к вентилям или дросселям. Соединение обеспечивает передвижение воды в стояке при перекрытии подводного участка. Полное или частичное перекрытие подводки без перемычки приведет к охлаждению батарей у соседей.
