Джилекс краб (система автоматики насосной станции)

1 Основные системные элементы

Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:

  • гидрораспределительный корпус, состоящий из плотного пластика с краном и клапаном;
  • емкость на пятьдесят или двадцать четыре литра, в зависимости от модели. Емкость защищена от коррозии стальным корпусом с антикоррозийным напылением из стеклокерамики;
  • фильтр для очистки воды с ключом для монтажным работ и картриджем;
  • два штуцера;
  • манометр механического действия;
  • реле автоматического типа, которое используется для настройки с подключением к электричеству;
  • провод электрический;
  • шнур для подключения к сети;
  • устройство для фиксирования установки.

1.1
Какие достоинства и недостатки автоматики Джилекс?

Аппарат имеет свои достоинства и недостатки. Достоинства:

  • наличие розетки у реле давления обеспечивает экономию денежных средств и времени;
  • используется для насосов поверхностных и погружных, мощность которых не превышает тысячу Вт;
  • встроенные узлы в конструкцию упрощают монтаж и сокращают временные затраты на подсоединение дополнительных элементов;
  • отсутствие необходимости в монтаже обратного клапана и крана;
  • возможность захода воды в бак справа и слева упрощает установку устройства;
  • наличие памятки о смене картриджа еще один плюс агрегата;
  • экономия средств в размере двадцати пяти процентов по сравнению с отдельным приобретением деталей;
  • гарантийный срок два года.

Недостатки:

  • при поломке фланца возможна выхода из строя всех вмонтированных узлов;
  • отсутствие защиты от холостого хода;
  • производительности картриджа хватает на использования одного крана. При одновременной эксплуатации двух кранов, качество очистки падает.

1.2
Разновидности

1 Основные системные элементы

Джилекс Краб монтируется в насосную станцию. Комплекс состоит из таких узлов:

  • гидрораспределительный корпус, состоящий из плотного пластика с краном и клапаном;
  • емкость на пятьдесят или двадцать четыре литра, в зависимости от модели. Емкость защищена от коррозии стальным корпусом с антикоррозийным напылением из стеклокерамики;
  • фильтр для очистки воды с ключом для монтажным работ и картриджем;
  • два штуцера;
  • манометр механического действия;
  • реле автоматического типа, которое используется для настройки с подключением к электричеству;
  • провод электрический;
  • шнур для подключения к сети;
  • устройство для фиксирования установки.

1.1 Какие достоинства и недостатки автоматики Джилекс?

Аппарат имеет свои достоинства и недостатки. Достоинства:

  • наличие розетки у реле давления обеспечивает экономию денежных средств и времени;
  • используется для насосов поверхностных и погружных, мощность которых не превышает тысячу Вт;
  • встроенные узлы в конструкцию упрощают монтаж и сокращают временные затраты на подсоединение дополнительных элементов;
  • отсутствие необходимости в монтаже обратного клапана и крана;
  • возможность захода воды в бак справа и слева упрощает установку устройства;
  • наличие памятки о смене картриджа еще один плюс агрегата;
  • экономия средств в размере двадцати пяти процентов по сравнению с отдельным приобретением деталей;
  • гарантийный срок два года.

Недостатки:

  • при поломке фланца возможна выхода из строя всех вмонтированных узлов;
  • отсутствие защиты от холостого хода;
  • производительности картриджа хватает на использования одного крана. При одновременной эксплуатации двух кранов, качество очистки падает.

1.2 Разновидности

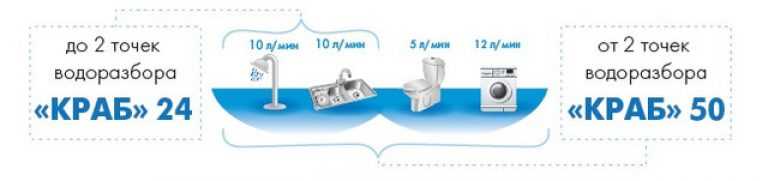

Автоматический агрегат Краб делится на две модели:

  • Джилекс Краб 24 поддерживает заданное давление в водосистеме. Работает с чистой водой. Объем емкости составляет двадцать четыре литра. Оснащен реле давления, встроенным обратным клапаном, краном, гидроаккумулятором и контроллером давления. В комплектацию входит: запасной фильтрующий картридж, ключ для фильтра, устройство для крепления, ключ для смены фильтра. Температурный режим рабочей жидкости от одного до тридцати пяти градусов Цельсия. Диаметр соединительного разъема два сантиметра двадцать пять миллиметров. Подходит для эксплуатации одной точки водозабора;
  • Джилекс Краб 50 не нуждается в настройках, совместим с любым насосом. Возможно изменение направления жидкости. Объем бака пятьдесят литров, оснащен реле давления, встроенным обратным клапаном, краном, гидроаккумулятором и контроллером давления. В комплект входит: крепеж для вертикального размещения, картридж с ключом для фильтра. Функционирует при температуре жидкости одного до тридцати пяти градусов по Цельсию. Подходит для двух и более водозаборных точек.

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

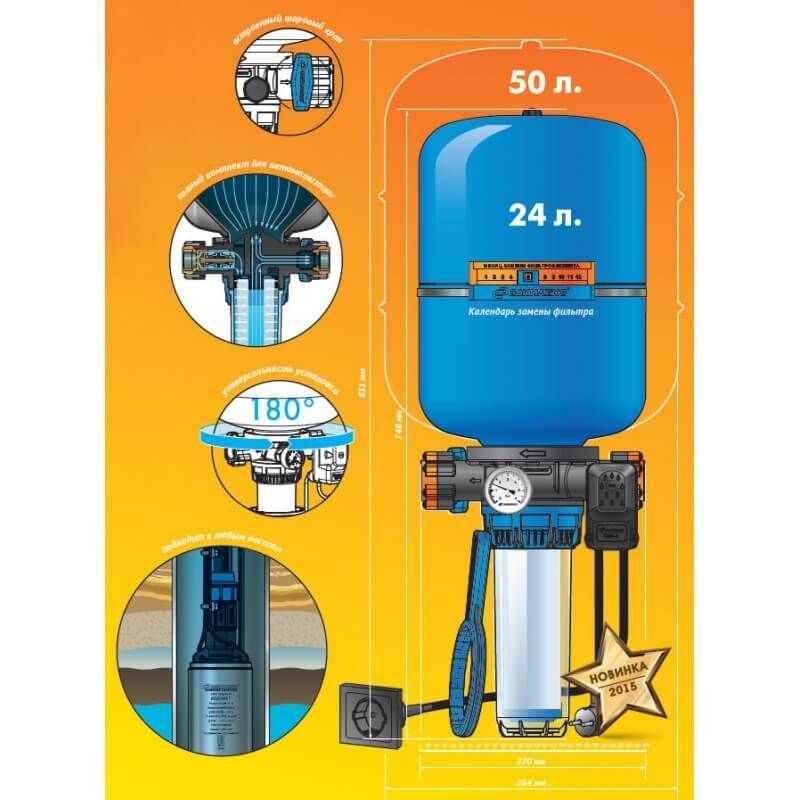

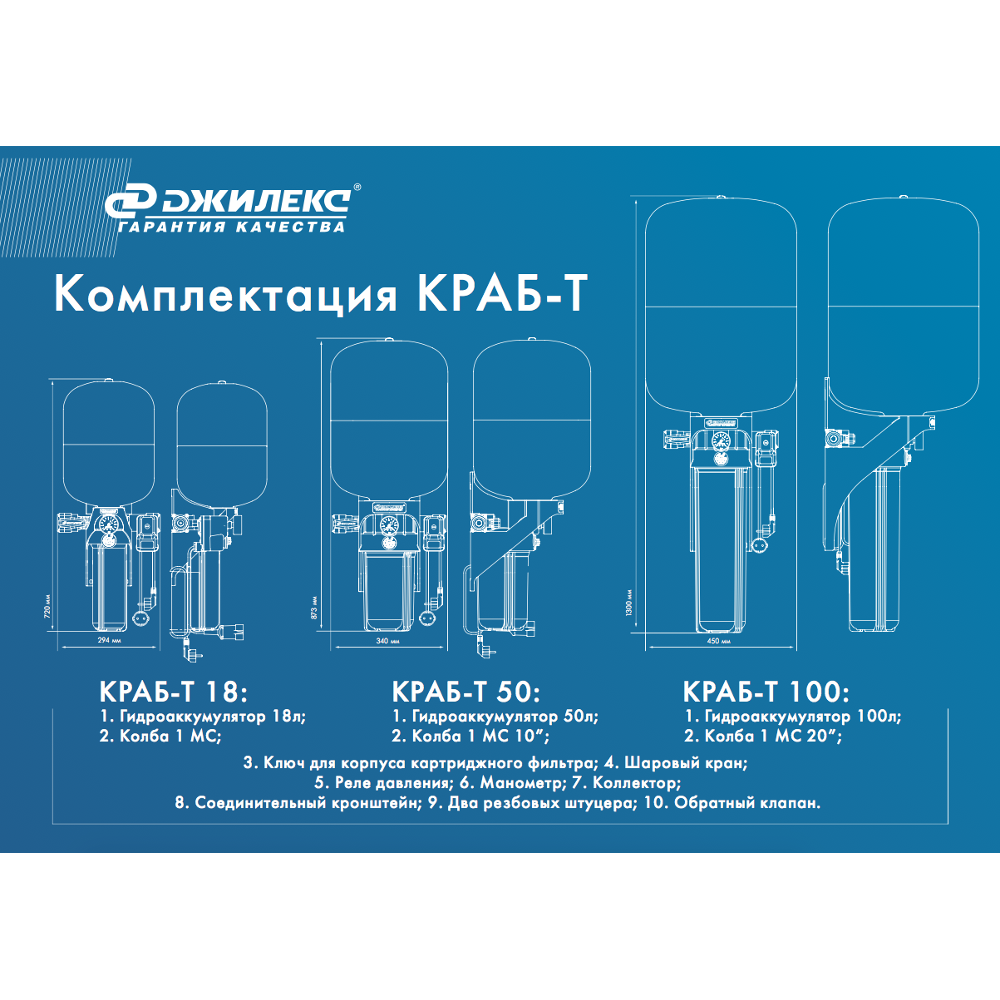

Джилекс Краб  состоит из таких комплектующих:

Комплект для водоснабжения КРАБ-50 (бак, реле, фильтр)

  • полимерный гидрораспределитель;
  • бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
  • электрическое реле давления;
  • фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
  • манометр;
  • два электрических кабеля;
  • специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

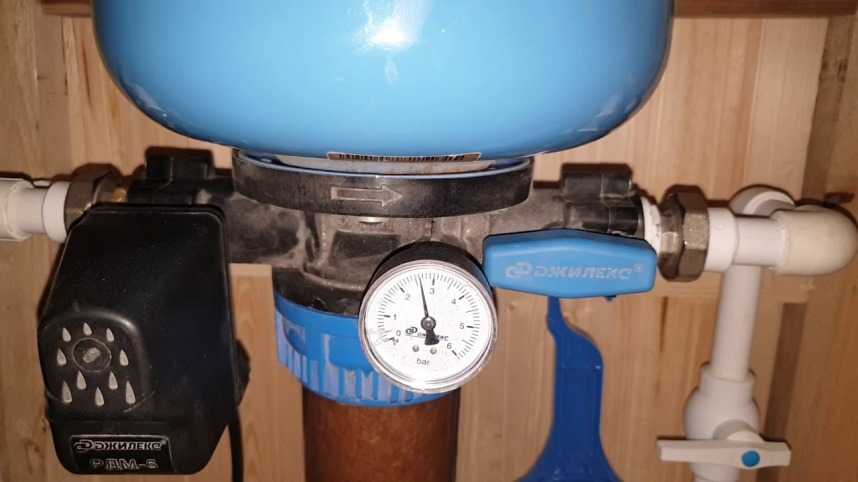

Автоматика Джилекс в системе водоснабжения

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

Особенности системы и ее преимущества. Плюсы и минусы

Все комплекты системы Джилекс КРАБ постоянно получают самые положительные отзывы от наших покупателей.

Преимущества использования системы КРАБ. Плюсы:

  • Минимальное количество элементов автоматики управления работой насоса ;
  • Нет необходимости предварительной настройки насоса или другого оборудования перед включением системы КРАБ в работу;
  • Возможность подключения автоматической системы на любом участке водной магистрали без учета направления водного потока;
  • Возможность работы с однофазными насосами всех типов;
  • Энергосбережение установки до 25%;
  • Одновременное подключение нескольких точек отбора (для моделей КРАБ 24 – 1-2 точки, для КРАБ 50 – 2 и более);
  • Простота и надежность конструкции;
  • Наличие встроенного шарового крана и обратного клапана;
  • Универсальность монтажа установки;
  • Наличие запаса воды в гидроаккумуляторе;
  • Наличие настраиваемого реле давления;
  • Наличие механического водяного манометра;
  • Применение экологически чистых материалов в конструкции гидроаккумулятора и систем автоматики и фильтрации;
  • Наличие специальной шкалы календаря для определения времени замены фильтров;
  • Получение на выходе чистой от примесей воды, пригодной в пищу.

Минусы:

  • Обязательное соблюдение правил установки розетки УЗО и предохранителей, при подсоединении системы к электросети квалифицированным электриком;
  • Нельзя использовать систему при температурах ниже +1 С и температуры воды в магистрали +35 С.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе

  1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
  2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

Описание проблемы

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

  • Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
  • Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
  • Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

https://youtube.com/watch?v=3i7HatNeurU

Защита от «сухого хода»:

  1. Поплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
  2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».
  1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Достоинства использования системы Джилекс Краб

Пользователи оставляют только положительные отзывы о работе Джилекс Краб, рекомендуя ее всем дачникам и владельцам частных домов. При оценке оборудования указывают следующие преимущества джилексов перед оборудованием такого же типа:

  1. Они могут подключаться сразу к 4 точкам забора электроэнергии.
  2. Установить оборудование можно на любую насосную станцию.
  3. Устройство характеризуется большой экономичностью использования энергетических ресурсов (примерно на 25%).
  4. Его можно использовать для изменения направления водного потока на 180 градусов.
  5. Предварительно настроенный джилекс краб может функционировать при разных уровнях давления.

Установка и настройка системы

Также автоматический насосами обладает возможностью вертикального крепления на стене посредством хомута.

Таким образом Краб позволяет во много раз сократить расходы на электроэнергию при эксплуатации насоса, и намного проще установить автоматическую систему водоснабжения в частном доме. Он содержит все нужные элементы, чтобы отрегулировать автоматическую работу системы.

Чтобы оборудование начало свою работу, его потребуется только подключить к насосу. Регулируя работу системы учтите, что использовать ее возможно только при температуре от +1 до 35 градусов.

Проверка Джилекс Краб на демонстрационном стенде (видео)

При обустройстве системы водоснабжения для частного дома пользователи сталкиваются с необходимостью автоматизации процессов. Для экономии денежных средств и времени на монтажных работах, компания Джлекс разработала комплексный элемент под названием Краб.

Система Краб применяется для поддержания необходимого давления, включения и выключения насосного оборудования в водопроводе и фильтрационном участке.

Порядок установки комплекса автоматики Джилекс Краб

Перед установкой необходимо убедиться, достаточно ли надежна стена, на которой он будет находиться. Потому что комплекс обладает немалой массой.

Если стена подходит для установки, в ней, во-первых, высверливают отверстия. И во-вторых, используя шурупы и дюбели, крепят несущее основание.

Блок закрепляют в основании с помощью хомута. Причем при установке следует руководствоваться стрелками, нанесенными на корпус.

Если необходимо подключение к водопроводу выполнить с другой стороны, то аппарат поворачивают. Затем, чтобы подключить его, снимают заглушку, расположенную на обратной стороне корпуса. Однако следует помнить, что Краб подключают к напорной трубе.

Чтобы исключить проникновение в систему воздуха, на выходном патрубке устанавливают обратный клапан. Подключать Краб к электрической сети можно, если предварительно произведена проверка всех соединительных элементов.

1 Особенности блока контроля

Основным элементом автоматизации процесса перекачивания компании является блок автоматики Джилекс. Такое устройство подключается напрямую к насосному аппарату и реагирует на уровень давления в системе.

Состоит Джилекс блок из пластикового корпуса с металлической крышкой.  Внутри корпуса расположена пружина, электронный блок, укомплектованный реле давления и подвижный механизм, смыкающий контакты при снижении давления. Для внешнего контроля за работой устройства в боковую поверхность блока вмонтирован манометр.

Характеристики блока автоматики Джилекс

Прибор рассчитан на работу на основе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Использование при незначительном содержании абразивных примесей также возможно, но в этом случае аппарат комплектуется дополнительным фильтром.

1.1 Принцип действия прибора

Автоматика Джилекс функционирует автономно от обычной электрической сети. По прошествии 30 секунд после установки и подключения блока, он включается и работает в течении нескольких секунд. Дальше аппарат отключается и активируется только в случае изменения давления в линии.

Когда кран на точке водопотребления открывается, давление в трубе начинает быстро снижаться. В этом случае блок сразу же включается и при достижении минимального показателя напора активирует электронасос. Прибор закачивает воду, пока давление снова не выровняется (когда кран закрывается). После того, как кран перекрывается, устройство работает еще 5-20 секунд, продолжая закачивать в линию воду

Такая мера является предосторожностью, на случай если напор в системе падает ниже нормы и устройство не способно отследить уровень давления

Оптимальные характеристики автоматики для насосов

Вибрационный или любой другой тип насоса может дополнительно комплектоваться системами автоматики. Но, они имеют различные параметры, свойства и т.д. Какие стоит приобрести?

Автоматика Джилекс в системе водоснабжения

Технические показатели (оптимальные):

  • Рабочее напряжение =210-250 В;
  • Частота = 40/70 Гц;
  • Минимальное рабочее давление = 1-4 атм.;
  • Нагрузочный ток = 6-10 А;
  • Скорость тока воды = 70-100 л/мин;
  • Верхний порог давления = 15 атм.;
  • Предельная температура воды = 75 градусов;
  • Диаметр входной трубы = 1 дюйм;
  • Степень защиты = 1Р65.

О чем нужно знать?

Важно! Клапан, находящийся на отрезке трубы между автоматической/насосной системами, и клапан, идущий на выходной трубе автоматического блока, бывают виновниками неполадок в работе оборудования. Предельное рабочее давление не регулируется на автоматике

Оно соответствует показателю электронасоса

Предельное рабочее давление не регулируется на автоматике. Оно соответствует показателю электронасоса.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

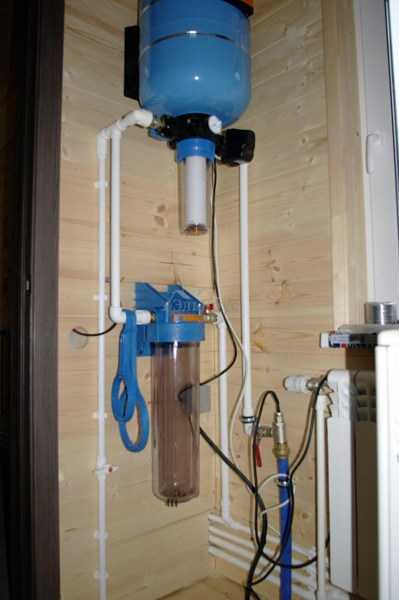

Установка автоматической системы для подачи воды КРАБ 24 Джилекс

  1. Для удобства крепления системы «КРАБ» к стене, она оснащена кронштейном, способным выдержать вес системы и заполненную водой напорную магистраль. (Убедитесь в том, что несущая стена выдерживает вес системы.).
  2. Приложите кронштейн к стене, отметьте точки сверления. Просверлите отверстия необходимого диаметра. Установите в отверстия крепежные дюбели, прикрепите кронштейн к стене шурупами (крепежные дюбели и шурупы приобретаются отдельно).
  3. Закрепите систему «КРАБ» хомутом из нержавеющей стали к кронштейну, убедившись в правильной ориентации относительно напорной магистрали. На корпусе системы имеются стрелки, указывающие направление движения воды. Если же требуется произвести подключение магистральных труб с другой стороны, достаточно развернуть систему в удобное положение (кронштейн, идущий в комплекте, позволяет это сделать). В системе есть заглушки на обратной стороне, дающие возможность переставить манометр и реле давления при осуществлении реверса движения воды. Все эти элементы системы не требуют дополнительной герметизации, поскольку идут с уплотнительными кольцами. Также, вместо заглушек, допускается установка дополнительных элементов автоматики управления водоснабжением производства ООО «ДЖИЛЕКС» или сторонних производителей, не входящих в комплект поставки.
  4. Подключите «КРАБ» к напорной трубе от насоса и существующему магистральному трубопроводу.
  5. Система «КРАБ» оснащена встроенным обратным клапаном, который позволяет сохранять высокое давление воды в системе автоматического водоснабжения при выключенном насосе. Во избежание «завоздушивания» системы водоснабжения, монтаж дополнительного обратного клапана рекомендуется производить на выходном патрубке насоса.
  6. Опустите насос в источник в соответствии со схемой установки насоса (см. инструкцию на насос).

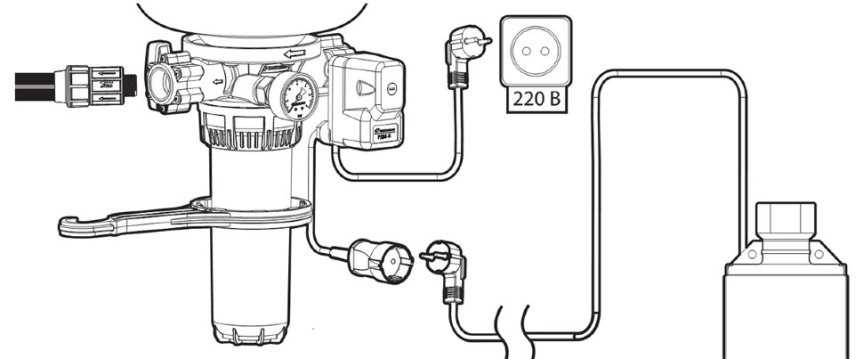

  7. Произведите подключение насоса к реле с помощью силового кабеля с розеткой в соответствии с приведенной далее схемой ниже.
  8. После установки насоса в источник и проверки качества соединения системы «КРАБ» с насосом и с водопроводной сетью, подключите «КРАБ» к источнику электропитания с напряжением 220 В.

Система готова к работе. При открывании крана вода должна подаваться в краны с достаточным напором. Исправная система при открывании крана будет подавать воду в точки водоразбора, автоматически включая или выключая насос тогда, когда это требуется.

В случае возможного замерзания, при ночных или дневных температурах ниже +1 °С, нужно полностью слить воду из системы «КРАБ» и всей системы водоснабжения.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:

  1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
  2. Включаем насос, который произведёт закачку воды в систему.
  3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
  4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
  5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
  6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
  7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

2 Монтаж

На стене отмечаются и сверлятся отверстия для монтажного кронштейна.

К стене прикладывается крепежный элемент, в отверстие вставляются дюбели и с помощью шурупов прикручиваются.

К крепежу с помощью стального хомута производится крепеж. Установка производится в соответствии с направлением стрелок на корпусе. При необходимости подключения к трубопроводу с другой стороны, необходимо повернуть аппарат. Для этих целей с обратной стороны корпуса есть заглушка.

Краб подключается к трубе напора.

При выключенной помпе давление в системе сохраняется благодаря встроенному обратному клапану.

Для предотвращения попадания воздуха в систему, установка обратного клапана производится на выходном патрубке.

После погружения в жидкость помпы производится подключение помпы к реле давления.

По окончании монтажа и проверки соединительных элементов, Краб подключается к электричеству.

После проведенных манипуляций, система готова к эксплуатации. Когда кран открывается вода поступает в кран с хорошим напором. Устройство при открывании крана будет подавать жидкость включая и отключая помпу по необходимости.

В процессе эксплуатации необходимо менять фильтры. Процесс смены состоит из таких пунктов:

2.1
Поломки и их устранение

При эксплуатации возникают неполадки, которые устраняются самостоятельно:

  • помпа постоянно работает без остановок. Причина-низкое напряжение сети, фильтр заполнен, регулировка реле произведена на завышенное давление. Для устранения необходимо отрегулировать давление, установить стабилизатор, заменить фильтр;
  • насос не включается. Причина-отсутствие напряжения, соединение с вилкой прервано или повреждено. Для устранения-напряжение проверяется, соединяется или меняется соединение с вилкой;
  • помпа включается чаще необходимого. Причина в деформации бака или мембраны. Для устранения обращаются к специалистам;
  • наличие воздуха в системе. Причина-отсутствие обратного клапана или поступление воздуха в Краб. Для устранения устанавливается клапан обратного действия, проверяется герметичность.

2.2
ПРОВЕРКА ДЖИЛЕКС КРАБ НА ДЕМОНСТРАЦИОННОМ СТЕНДЕ (ВИДЕО)

2.3
Как определиться с выбором модели?

Для выбора необходимой модели нужно знать, какое количество точек водозабора будет размещено в жилом помещении. К водозаборным точкам относятся душ, кран, унитаз, стиральная и посудомоечная машина. При количестве жильцов до трех и с вероятностью одновременного использования максимально двух точек подбирают модель с баком двадцать четыре литра. При количестве жильцов более четырех и одновременном использовании двух и больше точек подбирают модель с баком 50л.

2.4
Предостережения при эксплуатации

Благодаря простоте монтажа и смене фильтров Краб подходит для бытового использования и обслуживания. Краб легко настроить даже не профессионалу. Правильно отрегулированный прибор прослужит длительный срок без неполадок и осуществляя постоянную подачу воды в краны и бытовую технику. Автоматизированная система заменяет насосную станцию значительно экономя денежные средства на покупку и установку дополнительных элементов.

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

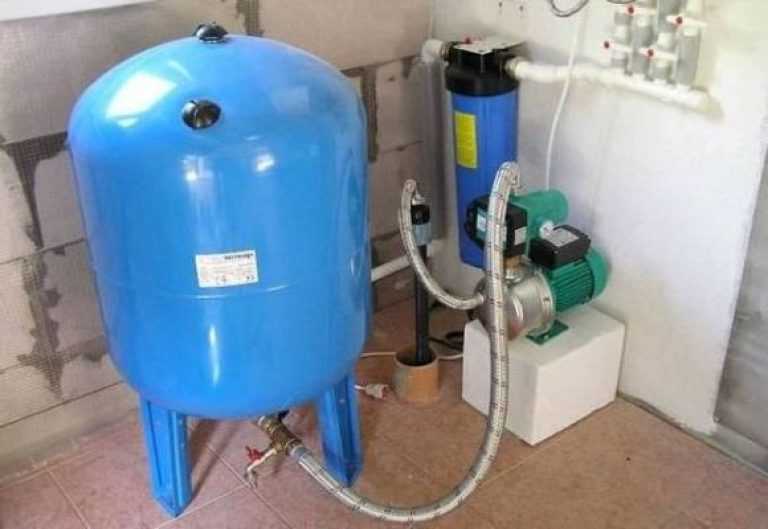

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

  • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
  • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
  • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
  • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

2 Монтаж

На стене отмечаются и сверлятся отверстия для монтажного кронштейна.

К стене прикладывается крепежный элемент, в отверстие вставляются дюбели и с помощью шурупов прикручиваются.

К крепежу с помощью стального хомута производится крепеж. Установка производится в соответствии с направлением стрелок на корпусе. При необходимости подключения к трубопроводу с другой стороны, необходимо повернуть аппарат. Для этих целей с обратной стороны корпуса есть заглушка.

Краб подключается к трубе напора.

При выключенной помпе давление в системе сохраняется благодаря встроенному обратному клапану.

Для предотвращения попадания воздуха в систему, установка обратного клапана производится на выходном патрубке.

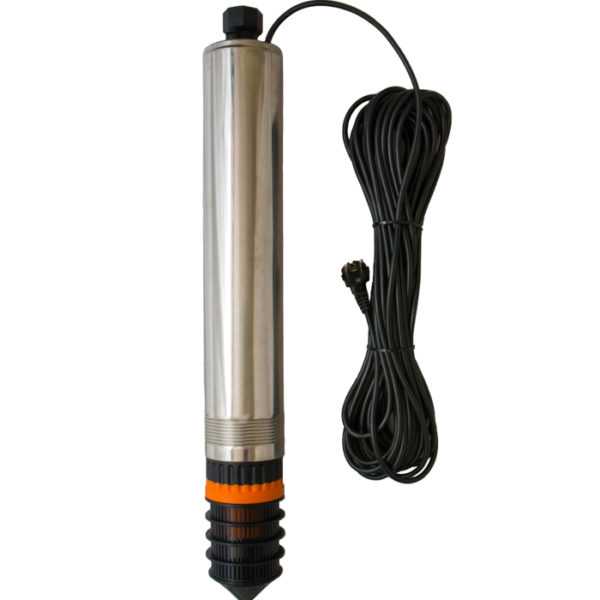

После погружения в жидкость помпы производится подключение помпы к реле давления.

По окончании монтажа и проверки соединительных элементов, Краб подключается к электричеству.

После проведенных манипуляций, система готова к эксплуатации. Когда кран открывается вода поступает в кран с хорошим напором. Устройство при открывании крана будет подавать жидкость включая и отключая помпу по необходимости.

В процессе эксплуатации необходимо менять фильтры. Процесс смены состоит из таких пунктов:

2.1
Поломки и их устранение

При эксплуатации возникают неполадки, которые устраняются самостоятельно:

  • помпа постоянно работает без остановок. Причина-низкое напряжение сети, фильтр заполнен, регулировка реле произведена на завышенное давление. Для устранения необходимо отрегулировать давление, установить стабилизатор, заменить фильтр;
  • насос не включается. Причина-отсутствие напряжения, соединение с вилкой прервано или повреждено. Для устранения-напряжение проверяется, соединяется или меняется соединение с вилкой;
  • помпа включается чаще необходимого. Причина в деформации бака или мембраны. Для устранения обращаются к специалистам;
  • наличие воздуха в системе. Причина-отсутствие обратного клапана или поступление воздуха в Краб. Для устранения устанавливается клапан обратного действия, проверяется герметичность.

2.2
ПРОВЕРКА ДЖИЛЕКС КРАБ НА ДЕМОНСТРАЦИОННОМ СТЕНДЕ (ВИДЕО)

2.3
Как определиться с выбором модели?

Для выбора необходимой модели нужно знать, какое количество точек водозабора будет размещено в жилом помещении. К водозаборным точкам относятся душ, кран, унитаз, стиральная и посудомоечная машина. При количестве жильцов до трех и с вероятностью одновременного использования максимально двух точек подбирают модель с баком двадцать четыре литра. При количестве жильцов более четырех и одновременном использовании двух и больше точек подбирают модель с баком 50л.

2.4
Предостережения при эксплуатации

Благодаря простоте монтажа и смене фильтров Краб подходит для бытового использования и обслуживания. Краб легко настроить даже не профессионалу. Правильно отрегулированный прибор прослужит длительный срок без неполадок и осуществляя постоянную подачу воды в краны и бытовую технику. Автоматизированная система заменяет насосную станцию значительно экономя денежные средства на покупку и установку дополнительных элементов.

На чтение
3 мин.

Джилекс Краб 50 и Джилекс Краб 24 – системы для автоматизированного включения и выключения насоса в скважине. Представленная система отечественного производства, поставляется на российский рынок с оригинальной гарантией до двух лет.

Автоматика Джилекс предоставляет возможность поддерживать установленное давление в водном трубопроводе с фильтрацией жидкости. Благодаря этому отрегулированный Джилекс Краб лучшим образом упрощает автоматическую систему водного обеспечения магистральных водных сетей. Автоматизация работы оборудования происходит сразу при его подключении к насосу любого типа.

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
