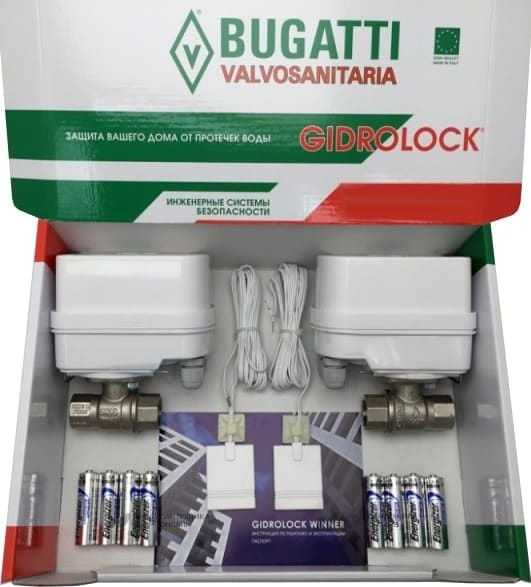

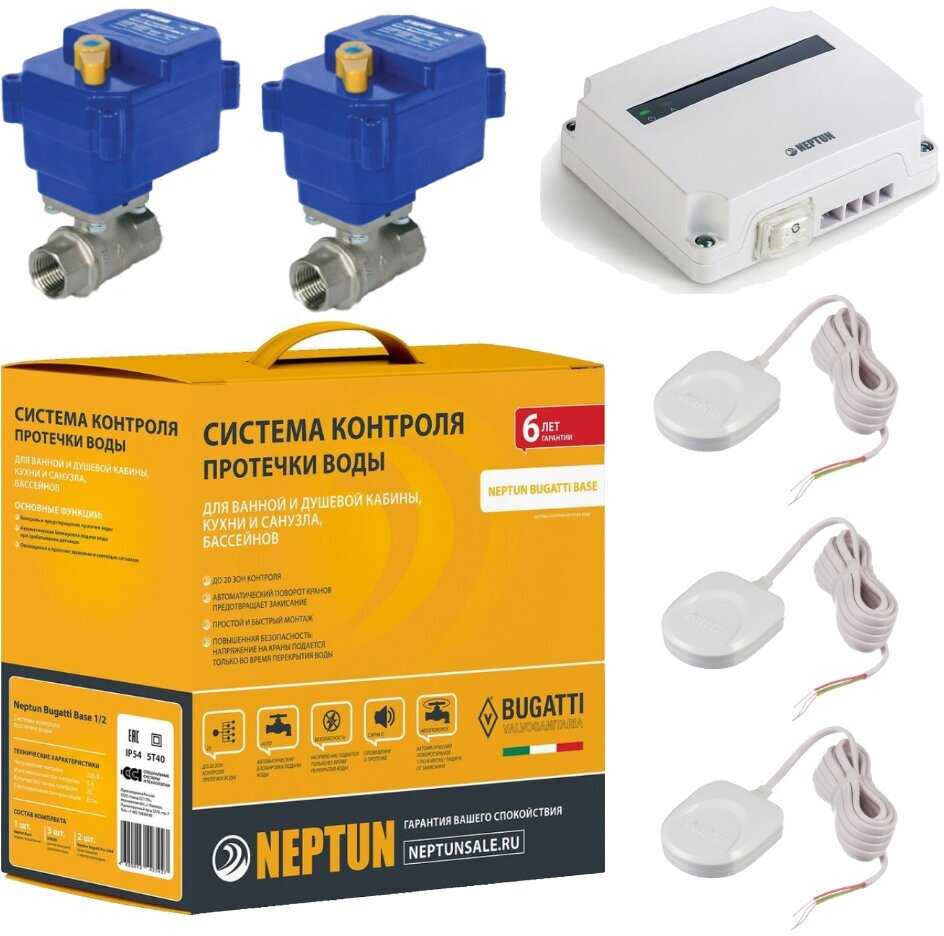

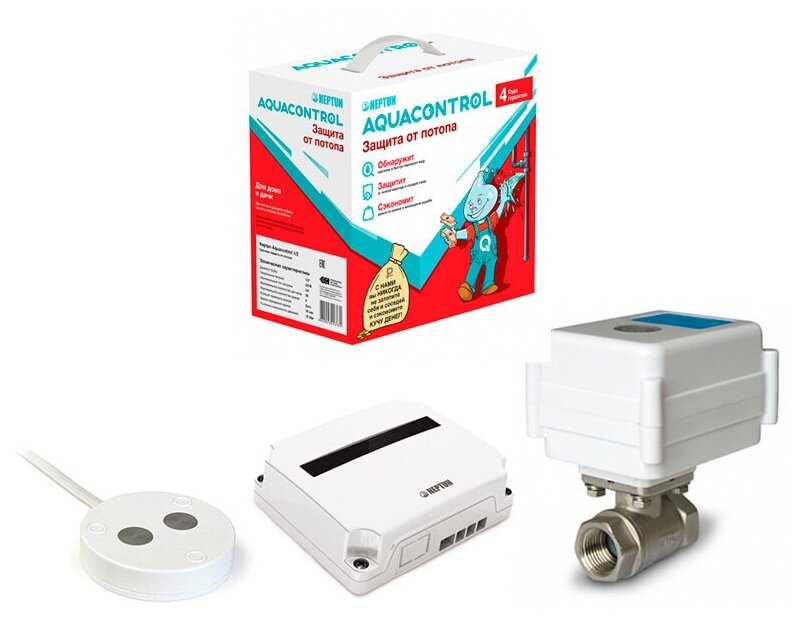

Система аквастоп для защиты от протечек воды

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

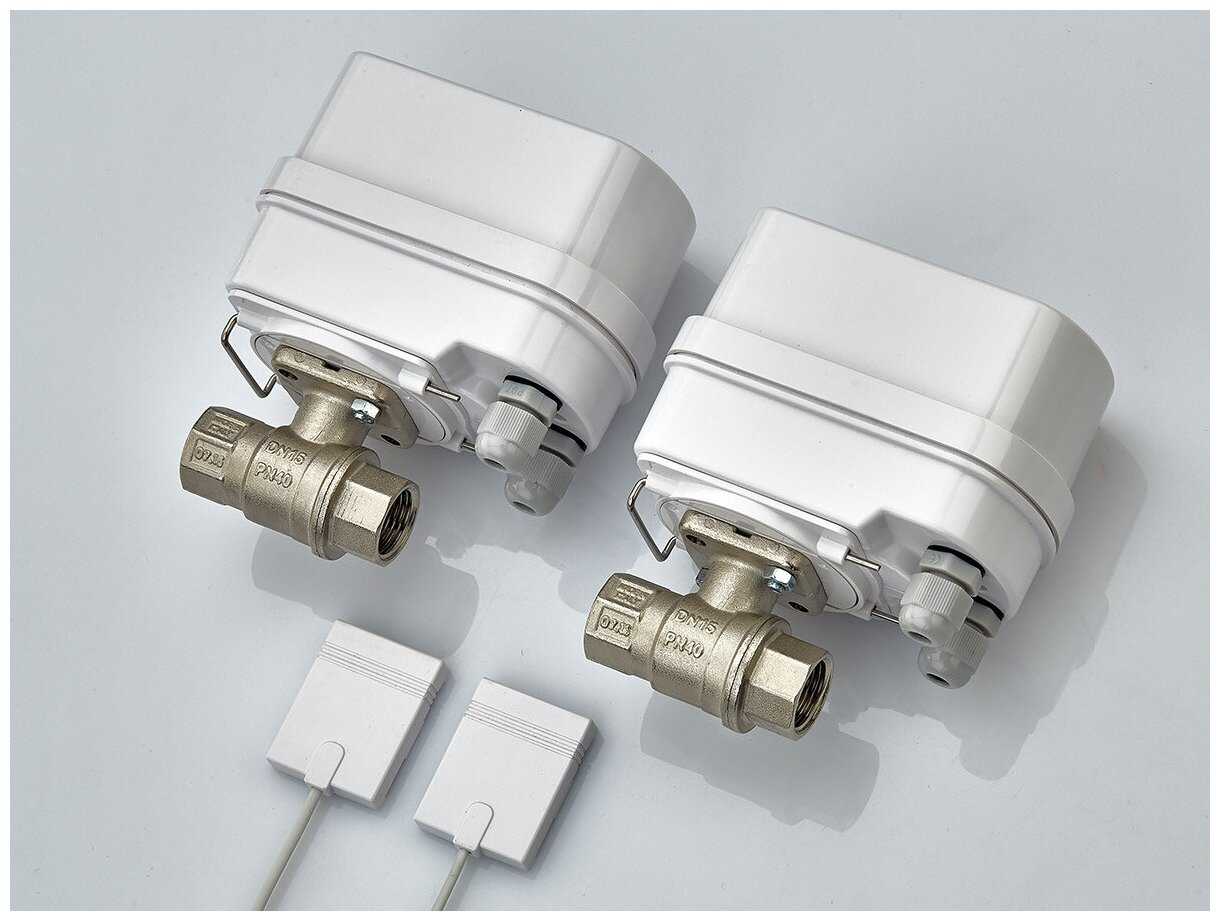

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

Что такое AquaStop?

Аква-стоп – это особая система, которая срабатывает в момент обнаружения протечки. Опция гарантирует защиту помещения от затопления из-за нарушения целостности сливного шланга. Интересно, что именно Бош стала первой компанией, которая разработала подобную конструкцию и с 90-х годов устанавливает ее на все свои приборы.

Система Аквастоп в стиральной машине Бош представлена двумя электромагнитными клапанами с пружиной. Они срабатывают при изменении давления в трубке. При протечке клапан просто прекратит подачу воды в прибор, даже при открытом кране на наливном шланге.

Часто систему «Аква-стоп» называют вентилем безопасности. Конструкция тщательно продумана, поэтому случайное включение этой опции исключено.

Каждая стиральная машинка Бош оснащена поддоном для сбора воды. В норме, он остается сухим на протяжении всего цикла. Если в поддон попадает вода, срабатывает поплавковый датчик. Он отправляет сигнал на плату управления, которая замыкает контакты клапана. Шланг перекрывается, вода перестает поступать. Весь процесс осуществляется моментально.

Схема работы:

1. Машинку включают в сеть.
2. Клапан получает соответствующий сигнал и открывается.
3. Пользователь нажимает кнопку «Пуск», открывается мембрана заливного клапана.
4. Вода поступает в прибор.
5. При внештатной ситуации в поддоне скапливается вода.
6. По мере ее набора всплывает поплавковый датчик.
7. Клапан получает сигнал и блокирует ток воды.

Система AquaStop – это безопасность не только самого владельца стиральной машины, но и его соседей, проживающих снизу. Эта опция позволяет без опасений включать стирку в ночью, либо запускать таймер на любое удобное время, например, когда хозяина нет дома.

Что такое Аква-стоп в стиральной машине, подскажет видео:

Нанесение гидроизоляции

Успех использования любого материала – инструкция, которая прилагается в каждой упаковке. Перед применением защитного материала Аквастоп для гидроизоляции, вне зависимости от фракции и структуры, необходимо заблаговременно подготовить обрабатываемую поверхность.

Также нужно изучить, как работает Аквастоп.

Улучшить воздухоотвод вы можете, придерживаясь тщательной очистки конструкции, которую будете обрабатывать.

При необходимости используйте щетки и тряпки, чтобы убрать все загрязнения, а также пыль.

Следующим этапом является удаление всех слабых участков бетона, которые будут подвержены деформации. Затем разбавляется концентрат

(в магазинах также можно найти уже готовые составы, не требующие подготовки раствора: они могут быть использованы сразу после открытия емкости), затем распределяется раствор по поверхности и оставляется до полного затвердевания.

В том случае, когда используется гидроизоляционная обмазочная смесь, грунтовка Аквастоп, вам следует выполнить подготовительные работы поверхности: ее следует увлажнить

. Обмазочная смесь разбавляется водой до тех пор, пока не будет достигнута пастообразная консистенция.

После обработки поверхности используется пудра-закрепитель, затем наносится закрепитель на кремниевой основе. Следующие этапы – это повторное нанесение обмазочной смеси: каждый слой следует наносить после полного высыхания предыдущего. После выполнения всех этапов работ у вас получится защитный слой не более 3 мм.

Настройка и первый запуск

Чтобы прибор работал исправно, нужно его правильно настроить и запустить в работу. Производитель стиральной машины Bosch дает следующие рекомендации:

1. Подключить прибор к коммуникациям согласно данной инструкции.

2. Включить вилку в розетку.
3. Открыть кран подачи воды.
4. Включить прибор.
5. Закрыть дверцу люка. Бак должен быть пустым.
6. Выбрать программу «Хлопок» с температурой воды 90 градусов.
7. Открыть кювету, залить 1 л воды в отсек с цифрой II.
8. Засыпать туда же стиральный порошок (половину от дозы, рекомендованной для обычной стирки).
9. Закрыть кювету.
10. Запустить машинку в работу, нажав кнопку «Старт».
11. Дождаться завершения программы.

Во время работы машинки нужно отслеживать ее состояние. Прибор не должен протекать, прерывать цикл, сильно вибрировать или сдвигаться с места. Если пробная стирка прошла успешно, техника готова к полноценной эксплуатации.

Виды защиты заливного шланга

Промышленность выпускает специальные шланги со встроенными механизмами для отключения подачи воды разными способами. Существуют следующие системы, которые отвечают за защиту от нежелательных протечек заливного шланга:

• механическая;
• с применением абсорбента;
• электромагнитного типа.

Первый вариант сейчас применяется весьма редко, но можно встретить его на бюджетных посудомоечных машинах Bosch. Система состоит из клапана и пружины, рассчитанной на определенное давление воды — при возникновении протекания оно падает, пружина срабатывает и клапан перекрывает поступление воды. Такая система не способна распознать мелкие утечки от свища, подтекания прокладок, что может принести немало вреда.

По своей сути такая система работает, как один шланг внутри другого, сделанного из гофрированного пластика: если внутренний слой повредился, то пластиковый будет довольно надежной защитой.

Механический тип

Когда происходит утечка, то система защиты моментально срабатывает — загорается индикатор красного цвета на корпусе, вода отключается.

Механический клапан, установленный на сливном устройстве, после срабатывания из-за выхода из строя шланга непригоден к дальнейшей эксплуатации. Поэтому устанавливают новый сливной шланг, что является основным недостатком такой защиты от протечек.

Система защиты на основе применения абсорбента применяется гораздо чаще, действие ее не отличается сложностью: влага из протечки стекает в специальный резервуар с абсорбентом, который мгновенно разбухает, расширяясь при этом, чем перекрывает при помощи клапана доступ воды в посудомоечную машину.

С применением абсорбента

Главным недостатком является тот факт, что он тоже одноразовый: абсорбент внутри корпуса разбухает и затвердевает, плотно запирая клапан, исключая возможность его повторного использования, в том числе и шланга. Системы с применением абсорбента бывают с плунжером или только с наличием пружины, других в мировой практике не встречается.

Электромеханическая система защиты с Аквастопом работает по схожей схеме, что и система с абсорбентом, но ее основой является электромагнитный клапан. В корпусе такого устройства может быть один или два клапана. Вода по шлангу стекает в поддон машины марки Bosch, устройство с абсорбентом начинает впитывать ее, разбухает — клапан перекрывает доступ воды в машину.

Электромеханическая система защиты

Главная проблема шлангов с Аквастопом — это невозможность их удлинения или установки в труднодоступных местах. Из-за габаритов достаточно массивного корпуса, подсоединение к крану бывает весьма проблематичным. Кроме этого, многие пользователи именно машин Bosch уверяют, что корпус надо устанавливать стрелкой вниз, поэтому при монтаже сверяйте свои действия с прилагаемой инструкцией.

Рекомендации по эксплуатации посудомоечной машины с аквастопом

1. Регулярно очищайте фильтры

Для того чтобы ваша посудомоечная машина работала на высшем уровне, необходимо регулярно чистить фильтры. Это поможет избежать закупорок, которые могут стать причиной поломки машины.

2. Промытьте посуду перед загрузкой

Помните, что посудомоечные машины не предназначены для очень грязной посуды. Поэтому рекомендуется промыть посуду от крупных остатков пищи перед загрузкой.

3. Используйте только соответствующие средства для мытья посуды

Для того чтобы избежать повреждения посудомоечной машины, используйте только специальные моющие средства, предназначенные для мытья посуды в посудомоечных машинах.

4. Поставьте машину на правильный программный режим

Выбирайте программу мытья в соответствии с тем типом посуды, который будет мыться. Некоторые машины имеют разные режимы мытья – например, можно выбрать отдельный режим для стеклянной посуды или посуды из нержавеющей стали.

5. Оставляйте машину закрытой после окончания мытья

После окончания цикла мытья, не открывайте дверцу машины сразу. Оставьте ее на некоторое время закрытой – таким образом, она остынет и посуда будет более сухой и чистой.

Важно!
При возникновении любых проблем, связанных с работой посудомоечной машины с аквастопом, обратитесь к специалисту для ремонта и обслуживания.

Почему появляется ошибка е15?

1. Течь самой посудомоечной машины. Происходит протечка воды из-за разгерметизации прокладок, уплотнений, шлангов и.т.п. В таком случае без ремонта не обойтись. (Если течь слабая) ошибка будет появляться и пропадать снова и снова.
2. Повышенное пенообразование. При использовании средств не предназначенных для посудомоечных машин. Возможно образование избытка пены. Пена проникает через уплотнения двери. И стекает в корпус. В последующем осаживается и активирует систему»Аквастоп»
3. Не плотно закрытая дверца. Каких-то 2-3мм отжимающих дверцу от уплотнительной резинки. Хватает для попадания воды в поддон. Необходимо следить, что бы при закрытии дверцы. Ничего в нее не упиралось.
4. Попадание воды в посудомоечную машину через сливной шланг из мойки. При не правильном подключении посудомоечной машины. Часть воды из раковины мойки уходит в сливной шланг посудомоечной машины. Как только уровень превышает допустимый, вода переливается в поддон и активирует «Аквастоп»
5. Неисправность клапана подачи воды. Если сам клапан(клапан аквастоп) неисправен. Вода самопроизвольно будет попадать в посудомоечную машину, пока не произойдет перелив. При неисправности клапана. Необходимо обязательно перекрыть подачу воды посудомоечной машине. Если такой возможности нет. Выключать из розетки посудомоечную машину(для отключения Аквастоп)нельзя!
6. Попадание воды из внешних источников.(Пролили случайно воду. Прорвало трубу. Затопили соседи)

В случаях 1,4и5 без ремонта не обойтись. В остальных посудомоечная машина после просыхания скорее всего успешно самостоятельно отключит «Аквастоп» и переключится в рабочий режим.

Датчики

Система защиты от протечек Aquastoro может быть оборудована проводными и беспроводными датчиками. Их можно использовать вместе или по отдельности. Любой из датчиков периодически проверяется системой на предмет его «присутствия». Если в проводных моделях обнаружен обрыв кабеля или успешное беспроводное соединение, контроллер закрывает краны.

В датчике любого типа устанавливаются два контакта при попадании в них воды, формируется сигнал тревоги. Кроме того, в версии «Аквасторож Эксперт» и при установке приставки «Звезда» на «Классик» на дисплее отображается датчик затопления. То есть вы знаете, где произошла утечка воды.

Особенности датчиков затопления AquaGuard

К нижней части датчика прикреплена металлическая пластина. Чтобы предотвратить окисление, поверхность пластины покрыта позолотой. От капель воды датчики защищены сверху декоративными крышками. Крестообразное пластиковое дно фиксирует металлическую пластину датчика. В его центре есть отверстие, через которое датчик можно закрепить саморезом в определенном положении.

Проводные

Проводные датчики считаются более надежными, потому что они подключаются к контроллеру через физическую цепь. Чтобы его сломать, нужно приложить усилие. Недостаток в их установке и необходимости скрывать провода. Если ремонт закончился, сделать это не так-то просто. В качестве альтернативы можно использовать плинтусы с кабельными каналами, заменив их традиционными плинтусами.

На базе проводных датчиков протечки воды «Аквасторож Классик» можно построить разветвленную систему контроля. Каждый из них можно подключить к следующему или нескольким датчикам, создав своеобразное «дерево». С одной стороны, это упрощает установку, так как требуется меньше кабелей, чем протягивание кабеля из каждого. Но с другой стороны, разрыв в начале цепочки отключит сразу всю «ветку». И найти именно то место, где произошел обрыв, возможно далеко не сразу.

Внешний вид проводных датчиков AquaGuard

Напряжение питания проводных датчиков составляет 2,5 В. Это напряжение не может быть опасным для человека. Выполнен в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Проводные датчики AquaGuard выпускаются в следующих версиях:

• Классический. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электроэнергии равно нулю. Его статус регулярно проверяется контроллером. Длина кабеля составляет 2 м и 4 м, максимальное расстояние – 500 м. Диапазон температур от – 0 ° C до +60 ° C.
• Эксперт. Имея такой же внешний вид и размеры, встроена дополнительная карта, которая проверяет состояние контактов и целостность линии к контроллеру. По результатам тестирования на контроллер отправляется либо нормальное рабочее состояние, либо сигнал открытия. Длина кабеля 2м, 4м, 6м, 10м, максимальное расстояние – 500м. Может работать при температуре от -40 ° C до +60 ° C.

На проводные датчики «Аквасторожа» компания предоставляет неограниченную гарантию. В случае выхода из строя (физическое разрушение не считается) его отремонтируют или заменит новым.

Беспроводные

Беспроводные датчики утечки воды AquaGuard скрыты в белом квадратном пластиковом корпусе. Сторона панели 59 мм, высота сенсора 18 мм. Помимо контактных пластин, в кейсе находятся три батарейки ААА и трансивер 2,4 ГГц для связи с контроллером. Помимо основной задачи – контролировать нехватку воды, датчик выполняет следующие функции:

• Обмен сигналами с контроллером.
• Следите за уровнем заряда аккумулятора. Когда оно падает ниже критического значения, он генерирует сигнал тревоги и передает его на контрольную панель.
• Имеет встроенную сигнализацию, которая включается при появлении воды на контактах. Так что определить место пропажи несложно.

Так выглядят беспроводные датчики воды

Максимальное расстояние датчика от контроллера до радиобазы составляет 1000 м, но это в условиях открытого пространства. При наличии препятствий (в том числе стен) дальность надежного приема намного меньше. Чтобы определить, «видит» ли контроллер беспроводной датчик в выбранном месте, вы можете выполнить тесты (заполнить контакты кнопки водой и следить за включением и выключением воды) или использовать радиокнопку.

Конструкция защищенного шланга

С целью защитить автоматическую машинку от протечек был придуман специальный заливной шланг. Его конструкция отличается наличием механического клапана. Также он способен выдержать более высокое давление – до 70 бар.

Когда у машины-автомат не предусмотрен поддон, но установлен специальный наливной шланг, тоже говорится, что она защищена от протечек лишь частично. В таком случае система среагирует на внешние прорывы, при том, что внутренние «аварии» останутся без внимания.

В магазинах встречаются два типа шлангов, отличающихся конструктивно

Принцип работы аквастопа максимально похож, поэтому какому рукаву отдать предпочтение, неважно. Это устройства:

• с цилиндрическим поршнем, абсорбентом и пружиной;
• с вытеснителем, абсорбентом и парой магнитов.

Заливной шланг «спрятан» в гофру – специальную пластиковую оболочку. С одного конца он подсоединяется к корпусу стиралки, с другой имеется гайка и защитное устройство для подведения рукава к водопроводному выводу. Как работает механизм?

Отличительная особенность шланга аквастоп – наличие плунжера с пружиной и абсорбирующего вещества. В обычном состоянии вода спокойно проходит через вытеснитель, поступает в шланг, а потом в стиралку. Когда давление в системе соответствует норме, пружина не препятствует водному потоку.

Если, например, наливной шланг порвется, то благодаря защитной гофрированной оболочке из пластика вода не хлынет наружу, а останется внутри и попадет в защитное устройство. Абсорбент, имеющийся в блоке, набухнет и растянет пружину, ослабляя ее давление на плунжер. Таким образом баланс в системе нарушится, подача воды будет перекрыта вытеснителем.

После активации защитной системы, контрольный глазок на заливном шланге станет красным. Такой оттенок имеет контейнер, в котором находится абсорбент

Поэтому если машинка резко прекратила наполняться, обратите внимание на гофру. Яркая точка станет подсказкой, в чем причина «зависания» техники

Чтобы возобновить работу машинки, придется устанавливать новую гофру. Использовать наливной шланг после срабатывания системы защиты нельзя, будет необходима его замена. Найти и купить устройство несложно – они продаются в супермаркетах бытовой техники.

Также встречаются шланги с защитным клапаном, работа которых контролируется двумя магнитами. Принцип действия будет аналогичен блоку с абсорбирующим веществом и пружинкой. При протечке заслонка опускается и подача воды в технику прекращается.

В данной ситуации положение плунжера контролируется двумя магнитами, расположенными напротив. Они «смотрят» друг на друга одноименными полюсами. При балансе в системе абсорбент остается сухим, расстояние между магнитиками маленьким, что обеспечивает достаточную силу их взаимного отталкивания.

Если шланг рвется и вода заливается в защитный блок, гранулы размокают, абсорбирующее вещество расширяется, тем самым ослабляя магнитное поле. Поэтому плунжер перекрывает водный поток. Так подача жидкости в машинку-автомат прекращается. Имеется еще одно различие. У гайки «магнитного» шланга храповой механизм. Это дает возможность спокойно накручивать ее на резьбу водопроводного вывода. Чтобы скрутить такую гайку, необходимо зажать и удерживать «собачку». Если абсорбент намокнет хоть раз, то шланг также не подлежит ремонту, его придется менять.

Зачем нужен «Аквастоп»?

Посудомоечные машины (ПММ), работая с водой, являются источником опасности — если произойдет утечка воды, проблем не избежать. Причиной потопа может стать как поврежденный шланг, так и внутренний сбой, сопровождающийся избыточным забором воды.

Подтопление нанесет ущерб не только владельцам, но и соседям — если речь идет о многоквартирном доме. Оплата судебных исков от пострадавших жильцов может многократно превысить стоимость бытовой техники, ставшей причиной потопа.

Какова бы ни была причина утечки, машина должна ее предотвратить. Посудомойка сама регулирует подачу и отведение воды, избавляя человека от контроля процесса мойки.

READ Как подключить led ленту к материнской плате

Ремонт после срабатывания защиты от протечек

Защита от протечек посудомоечной машины сработает, если:

1. Вода не сливается. Причины: забита канализация, засорился сливной фильтр, вышел из строя сливной насос.
2. Вода поступает неконтролируемо. Причины: неисправен клапан подачи воды, прорвался шланг.
3. Неисправна сама система АкваСтоп: отошел шланг, перемкнуло поплавок, деформировался поддон.

отключена от электричества.

Внимание! Если на полу лужа, не наступайте в нее! Если нет возможности отключить машинку, не наступая в воду, лучше отключить все электричество в доме на распределительном щитке. Подача воды полностью прекращается после перекрытия крана посудомоечной машины или общего вентиля в санузле

Подача воды полностью прекращается после перекрытия крана посудомоечной машины или общего вентиля в санузле.

Эксплуатировать посудомоечную “помощницу” после срабатывания АкваСтоп небезопасно!

Нужна диагностика с разбором машинки для выяснения причин поломки и нахождения места протечки (если она была).

Засоры прочищаются, неисправные детали посудомоечной машины ремонтируются или заменяются на новые.

После устранения неисправностей, система защиты активируется нажатием кнопки сброса.

Если неисправной окажется сама система АкваСтоп, производится ее демонтаж, устанавливается новая.

Диагностику и весь необходимый ремонт посудомоечной машины должен производить опытный и сертифицированный мастер.

Источники

• https://vseremont24.ru/posudomoechnye-mashiny/zashhita-ot-protechek-posudomoechnoj-mashiny-naznachenie-ustrojstvo-princip-dejstviya/
• https://tehnika.expert/dlya-chistoty-i-poryadka/posudomoechnaya-mashina/funkcii-akvastop.html
• https://cosmo-frost.ru/posudomoechnye-mashiny/kak-rabotaet-akvastop-v-posudomoechnoj-mashine-kak-zamenit/
• https://stiralkainfo.ru/posudomoechnye-mashiny/akvastop-dlya-posudomoechnoj-mashiny.html
• https://Tehno.expert/posudomoechnaya-mashina/shlang-s-akvastopom.html
• https://stiralnihremont.ru/zapchasti-aksessuary/akvastop-v-stiralnyh-machinah-chto-eto-takoe-princip-raboty-shlanga/
• https://tehrevizor.ru/remont/78-krupnaja-bytovaja-tehnika/shlang-akvastop-dlja-posudomoechnoj-mashiny.html
• https://mashmaster.ru/akvastop-dlya-posudomoechnoj/
• https://Samodelkin-mag.ru/master/kak-zamenit-akvastop-posudomoechnoj-mashinyi
• https://Balashiha.samodelkin-mag.ru/posudomoechnyie-mashinyi/akvastopyi/shlang-s-akvastopom-dlya-posudomoechnoj-mashinyi-electrolux
• https://rem.ninja/kuhnya/tehnika/dlya-chego-neobhodim-akvastop-v-posudomoechnyh-mashinah.html

Состав грунтовки

Точный химический состав грунтовок производитель не открывает. Доподлинно известно, что большая часть линейки Аквастоп создана на основе акриловых кислот. Для улучшения адгезионных свойств в состав добавляют специальные вещества. Таким же образом получают специализированные составы, которые наилучшим образом подходят для оснований из различных материалов, например, дерева или гипсокартона.

Для влажных помещений и деревянных конструкций лучше приобретать составы с антибактериальными добавками, которые предотвращают процессы гниения, образования плесени или грибка. О таких свойствах грунтовки говорит специальная надпись на этикетке.

Красящие вещества, обесцвечивающиеся после высыхания, помогают нанести состав без пропусков.

Грунтовки Аквастоп выпускают в виде готовых к применению составов, концентратов и сухих смесей, которые перед нанесением разбавляют водой.

Как проверить аквастоп в посудомоечной машине?

Существует огромное количество признаков, говорящих о неисправности устройства. Однако большинство из них очень похожи, поэтому мы объединили их и представляем Вашему вниманию самые распространенные «сигналы» поломки.

• Самое очевидное — из Вашей техники течет вода. Это говорит о том, что аквастоп не справляется со своей работой — блокировать протечки, а значит самое время его проверить. Чаще всего он не поддается ремонту, поэтому проще будет заменить.
• Устройство блокирует подачу воды, однако при его отключении протечек не происходит. Да, возможно и такое. Скорее всего, тут вышел из строя «поплавок» или иное приспособление для измерения уровня воды.

По сути, любое проявление влаги вне техники — сигнал к ее диагностике и замене комплектующих. Учтите это!

Как проверить?

Попробуем разобраться в том, как срабатывает система защиты «Аквастоп». Если посудомойка никак не хочет включаться и набирать воду, значит, устройство «не подкачало» и заблокировало работу агрегата. На дисплее может появиться код ошибки, указывающий на то, что сработал Aquastop.

Если код машина «не выбивает», а при этом вода так и не поступает, тогда проделайте следующие действия:

При остановке посудомоечного агрегата, чтобы найти причину прекращения работы и убедиться, что дело в стоп-аквашланге, загляните в поддон. Для этого открутите нижнюю лицевую панель машины, с помощью фонаря исследуйте ситуацию. Увидели влагу в поддоне – сработала защита, а значит, теперь предстоит заняться её заменой.

Надо уточнить, что механический тип «Аквастопа» не меняют, в таком случае лишь нужно сжать пружину (пока не услышите щелчок) и далее механизм пустить в работу.

Многие признаки могут говорить о неисправности системы. Остановимся на нескольких наиболее распространённых сигналах.

Любой сигнал – это повод для проверки системы. Проверяют не только после установки шланга, но и в период эксплуатации. Лучше самим предупредить неисправность, чем столкнуться с тем, что «Аквастоп» не сработал в нужный момент.

В целом данная защитная система от протекания довольно эффективная, и специалисты рекомендуют её устанавливать на посудомоечных и стиральных машинах. Установить и провести её проверку несложно – для этого не нужны глубокие технические познания, а всего 15-20 минут времени, чтобы справиться.

Виды и устройство

Конструкция может быть различна. Производители разработали несколько разных способов, которые имеют свои преимущества и недостатки. Защита наливного шланга бывает:

Механической. Используется довольно редко, но еще встречается в недорогих моделях Bosch. Конструкция включает пружину и клапан. Когда случается протечка, давление повышается, на это реагирует пружина — и клапан замыкается.

Механический способ защиты

Он используется не так часто, к примеру, на не дорогих «посудомойках» Bosch. Приспособление состоит из пружины с клапаном. Пружина рассчитывается на строго определённое рабочее давление: при протечке оно сразу падает, происходит срабатывание пружины, поступление воды перекрывается клапаном. Недостаток данного способа – то, что система не реагирует на небольшие течи, только потоп.

Защита при помощи абсорбента

Такая система более распространена и применяется чаще. Принцип действия её прост: при течи вода стекает в ёмкость с абсорбентом, в результате контакта с водой абсорбент начинает разбухать и расширяться, как следствие, способствует прекращению подачи воды в «посудомойку» с помощью клапана. Устройство с использованием абсорбента снабжено пружиной или плунжером. Недостаток системы – абсорбент после увеличения в размерах затвердевает и блокирует клапан. В будущем применение его невозможно, шланг тоже требуется менять.

Электромеханический способ

Принцип действия схож с абсорбирующим типом защиты. Отличие в том, что вместо абсорбента здесь применяется 1 электромагнитный клапан или 2 в зависимости от их разновидностей. Это самое надёжное устройство защиты «Аквастопа». Исходя из исследований специалистов, устройство «даёт сбой» в очень редких случаях.

Подключение и настройка

Общее управление краном осуществляется через двухканальное ZigBee реле Aqara.

По габаритам оно чуть больше спичечного коробка.

С одной стороны у него 8 контактов, с другой – внешняя zigbee антенна.

Два контакта “L” и “IN” изначально замкнуты перемычкой.

Ошибка №3
Обязательно проверяйте насколько хорошо зажаты клеммы в этих разъемах, в противном случае при исчезновении контакта можно спалить реле.

Когда перемычка плохо затянута, исчезает питание внутренней схемотехники. Вследствие чего, теряя свой шунт, встроенный измеритель мощности перегорает.

L1 и L2 – это управляющие фазы, через которые подключается нагрузка.

S1 и S2 – клеммы для механического двухклавишного выключателя. Через них можно вручную закрыть или открыть воду, просто нажав клавишу, подобно тому, как вы отключаете свет в ванной.

Подключение автоматики выглядит следующим образом. Первым делом подаете питание на реле.

На первый контакт заводите нулевой проводник, на четвертый – фазный. Далее это zigbee реле нужно подключить к шлюзу. Для этого воспользуйтесь мастером подключения через приложение MiHome.

В плагине шлюза выбираете вкладку Device, нажимаете Add Childe Device и в открывшихся окошках выбираете беспроводное реле.

После этого на реле требуется нажать кнопку и удерживать ее в течение 5 секунд, пока не начнется мерцание светодиода. Через некоторое время устройство сообщит об успешном сопряжении.

Открываете первый шаг настройки – выбор местоположения (Select Room).

На втором этапе задаете имя устройства. Последний этап – успешное добавление девайса в систему.

В итоге оно должно появиться в перечне устройств шлюза и общем списке MiHome.

Проблемы системы

Основной недостаток рукавов с «Аквастопом» это отсутствие возможности их удлинить, а также установить в неудобных или узких местах из-за габаритного корпуса. Некоторые пользователи «посудомоек» Bosch утверждают, что их корпус ставить необходимо именно вниз стрелкой, как написано в инструкции, иначе заменить систему будет проблематично. Поэтому необходимо следовать требованиям производителя, чтобы не было проблем с установкой и работой устройства.

Действия при неполадках

При возникновения течи воды «посудомойка» сигнализирует ошибку Е15 – это означает, что произошло срабатывание «Аква контроля».

Иногда предупреждение отсутствует, а вода в машину не поступает. В этом случае необходимо: перекрыть запорную арматуру на входе воды, отсоединить шланг с «Аквастопом», внутри рукава в зрительной доступности находится клапан, расположенный за гайкой. Если между клапаном и гайкой нет просвета, значит, «Аквастоп» сработал, и у воды не будет возможности протечь через рукав. Для достоверности необходимо снять нижний каркас корпуса машины, если в поддоне будет обнаружена вода, то система сработала, нужно искать протечку.

Замена шланга с «Аквастопом»

Поменять рукав работа несложная: закрываем воду, снимаем старый и закрепляем новый шланг. При наличии устройства с электромагнитным клапаном, необходимо присоединить к датчику провод с разъёмом. Датчик расположен недалеко от отверстия залива воды на машине.

Ремонт «Аквастопа»

В «посудомойке» «Аквастоп» играет одну из главных ролей: рассчитывает уровень воды, степень разрыва наливного рукава, при течи спасёт соседей.

Заменить систему «Аквастоп» труда не составит: достаточно снять боковую и верхнюю стенку крышки в корпусе.

Герметизация принесёт временный эффект, так как устройство будет всё время находиться под действием давления воды, постепенно герметик будет смываться. Можно попробовать запаять, если трещину видно, и она зрительно не скрыта.

Посудомоечная машина – хорошее изобретение, чтобы оно прослужило дольше, необходимо бережно и в соответствии с инструкциями его применять.

Устанавливаем датчики протечки

Проводковые датчики аквастоп устанавливаются с открытой и скрытой укладкой провода. Фиксировано и не фиксировано. Скрытая прокладка провода делается даже после ремонта, провода прокладываются в плинтусе или в шве кафельной плитки.

• провод датчика помещается в шов между плиткой;
• донышко на полу фиксируется с помощью винта или двустороннего скотча;

  Устанавливаем датчики протечки

на донышко закрепляется пластина;

Закрепляется пластина

и надевается декоративный пластиковый колпачок.

Пластиковый колпачок

Беспроводные датчики удобны так как им не нужны провода, они связываются с контроллером с помощью радиосигнала.

Датчики раскладываются в местах возможных протечек, и если нужно, закрепляются на полу двусторонним скотчем.

Установка датчика на полу

Подключение аквастопа к водопроводу и к посудомоечной машине

Выбор места для установки аквастопа

Перед установкой аквастопа, необходимо выбрать правильное место для его размещения. Аквастоп должен быть установлен между водопроводной трубой и посудомоечной машиной

Важно также обратить внимание на доступность кранов, по которым будут производиться подключение аквастопа

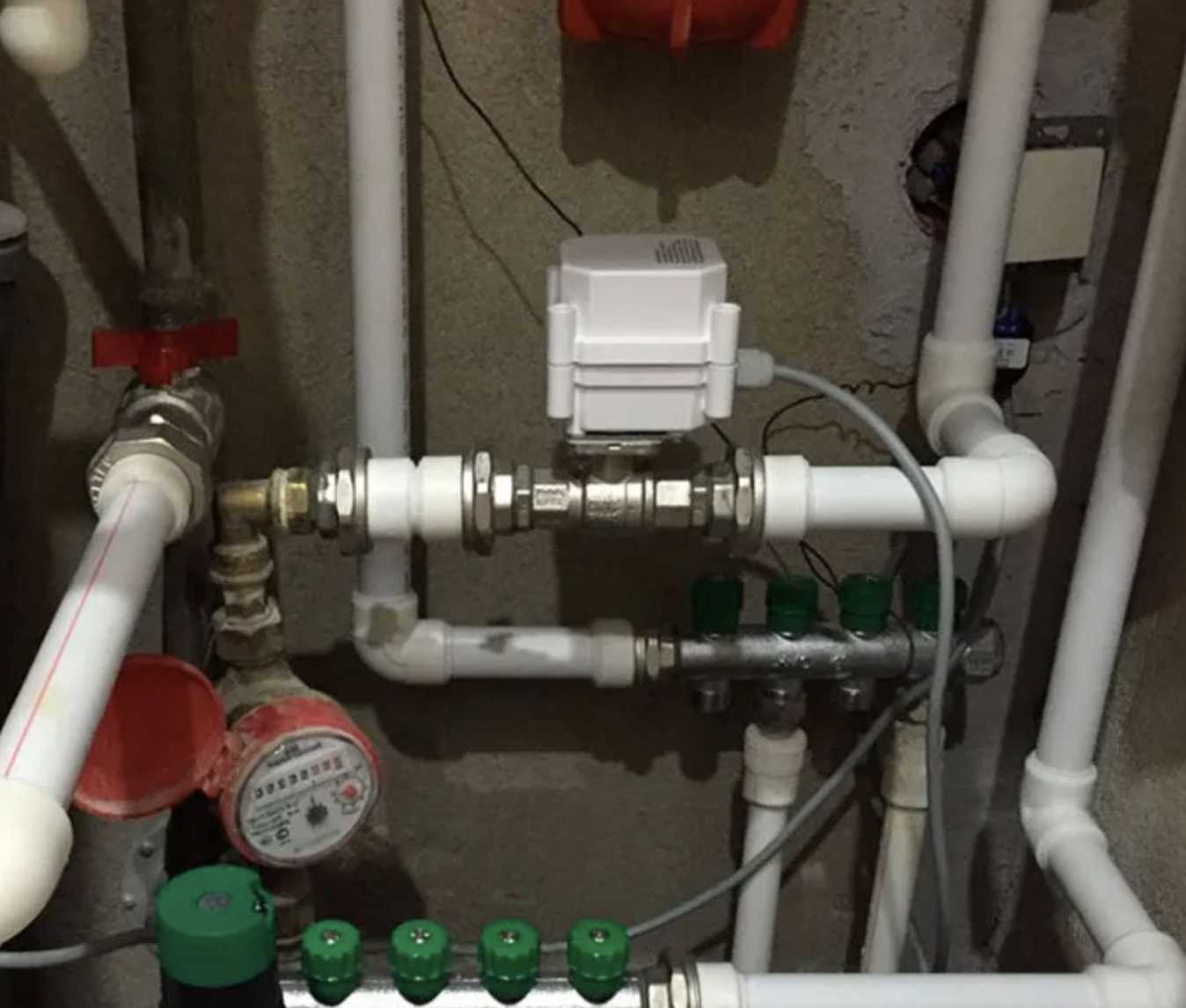

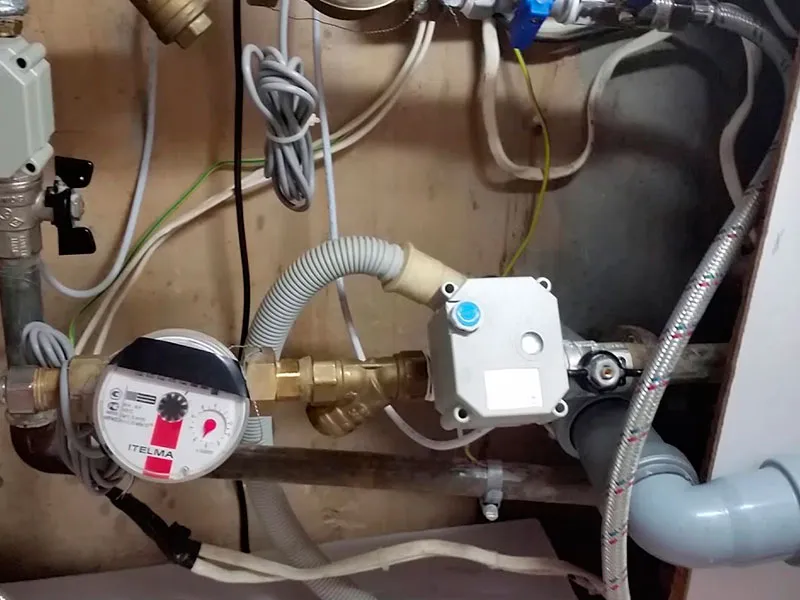

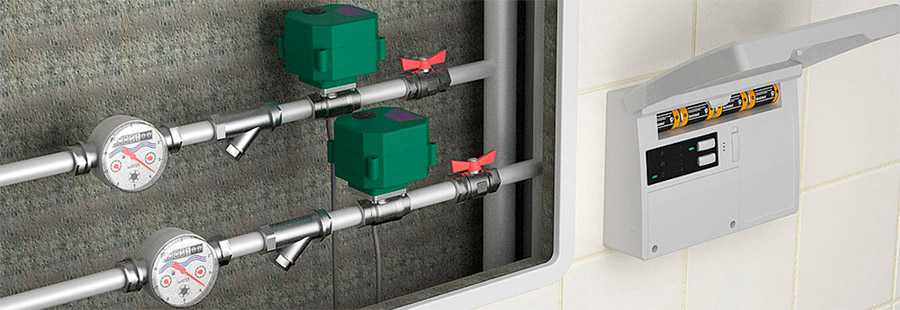

Подключение аквастопа к водопроводу

Перед подключением аквастопа к водопроводу, необходимо выключить воду на главном кране. После этого, нужно найти точку водопроводной трубы, где будет установлен аквастоп. Для этого необходимо сделать разрез на трубе и установить аквастоп, используя фитинги. После установки аквастопа, следует проверить его работу, открыв воду на главном кране.

Подключение аквастопа к посудомоечной машине

Для подключения аквастопа к посудомоечной машине, необходимо использовать шланги, которые идут в комплекте с аквастопом. Шланги нужно подсоединить к посудомоечной машине и аквастопу

Важно правильно соединить шланги с соответствующими входами и выходами. После подключения, нужно проверить, не течет ли вода из шлангов

Заключение

Правильное подключение аквастопа к водопроводу и посудомоечной машине – это гарантия безопасной работы всей системы. Поэтому, рекомендуется доверить установку аквастопа профессионалам, чтобы избежать возможных неприятностей в будущем.

Водозапорный клапан (блокиратор) Water Block

Эта система защиты отличается от других принципом работы и состоит в том, что здесь учитывается объем пропущенной жидкости, которая проходит через трубу с клапаном. Установка блокировки производится сразу в самом начале на заливном шланге поступления воды к стиральному оборудованию. На нем есть отметки, которые регулируют нужный объем жидкости, обозначенный штрихами мерой в 5 л.

В комплекте блокировки имеется специальный ключ, с помощью которого можно выставить тот объем, который требуется для проведения одной полной стирки. Если расход стиральной машиной одного полного цикла составляет 50 л, следует выставить регулятор на цифру 10. Блок защиты не пропустит лишний объем жидкости, потому что программой точно определено количество воды, и в таком случае система будет блокировать ее излишки при подаче. Он будет реагировать даже на незначительные утечки, потому что учитывает объем пропущенного потока жидкости через него, и в этом его преимущество.
