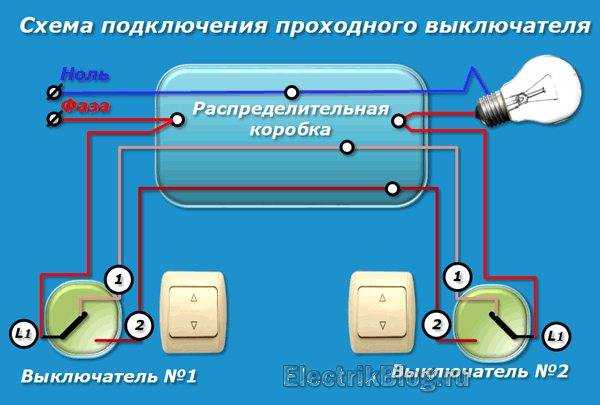

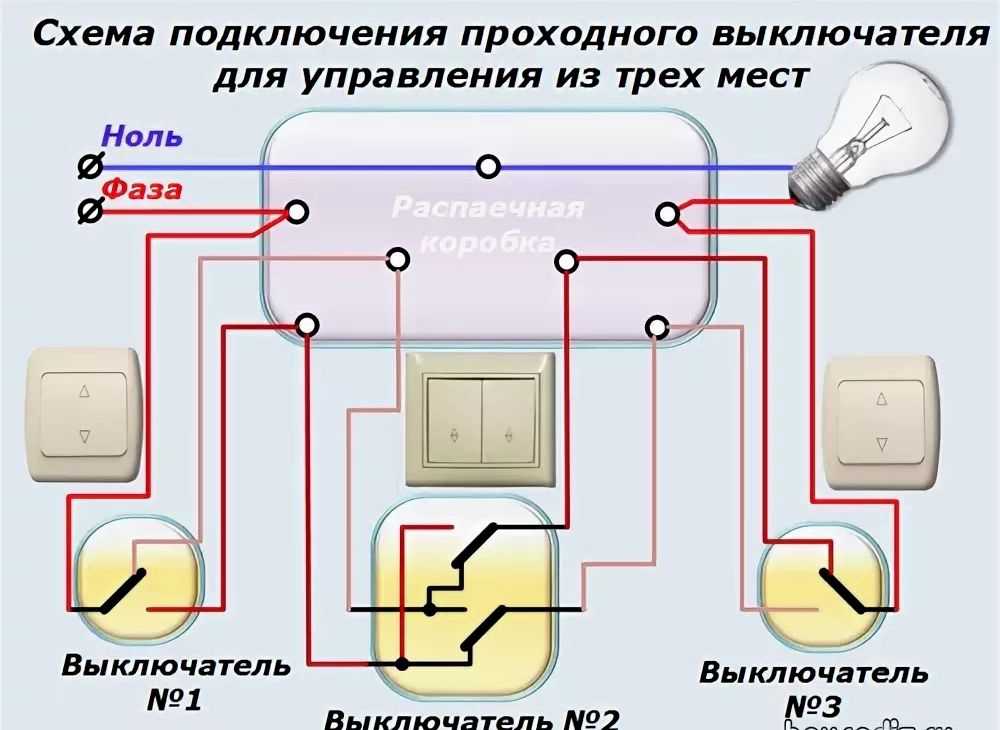

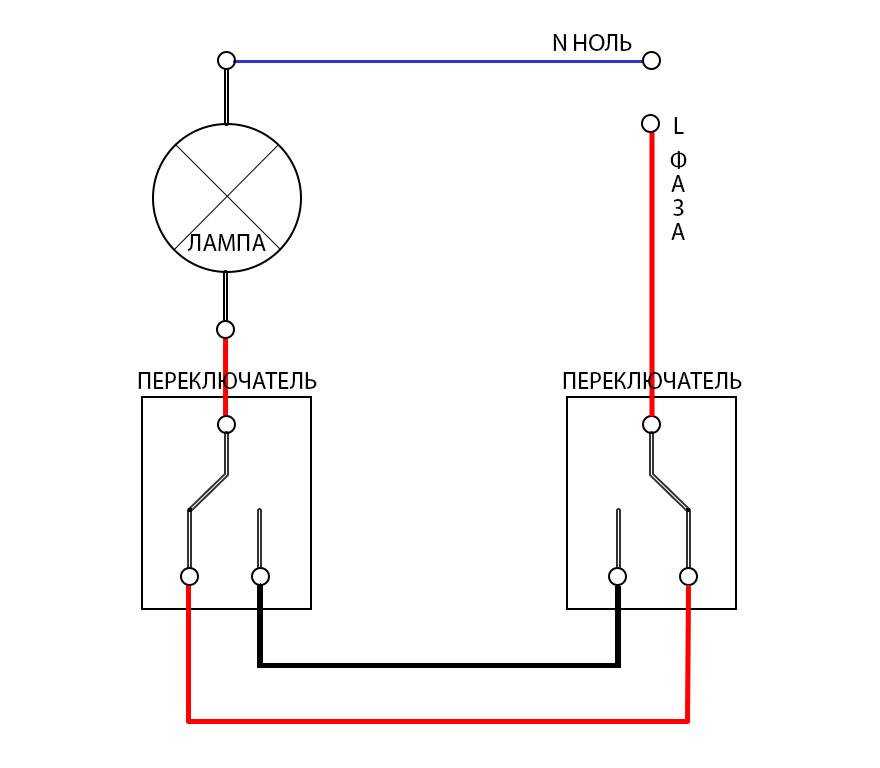

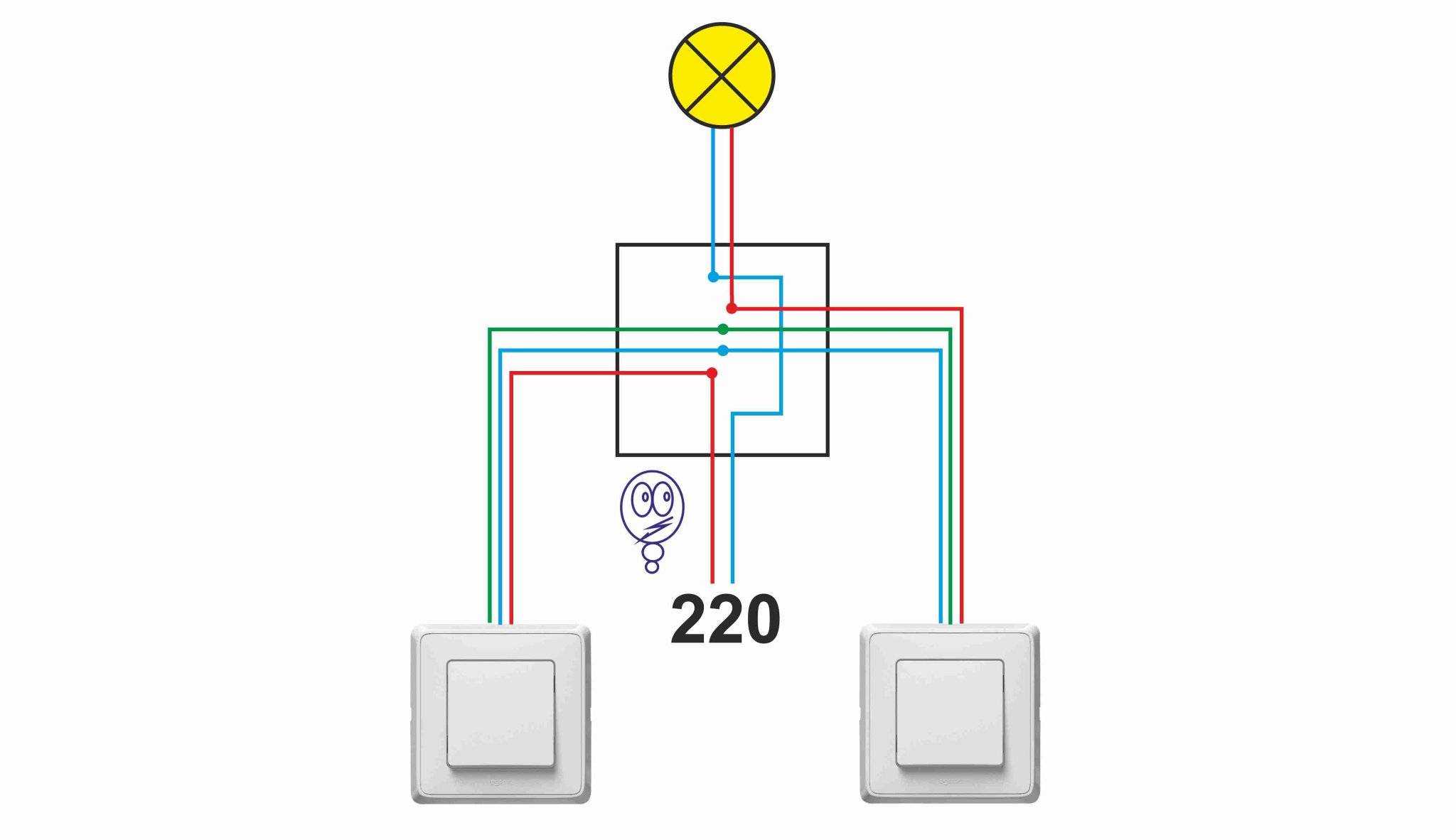

Как правильно сделать проходной выключатель света своими руками

Подключение выключателя с подсветкой

Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.

Принцип конструкции и работы выключателя с подсветкой

В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.

Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.

При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.

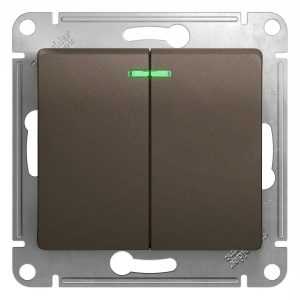

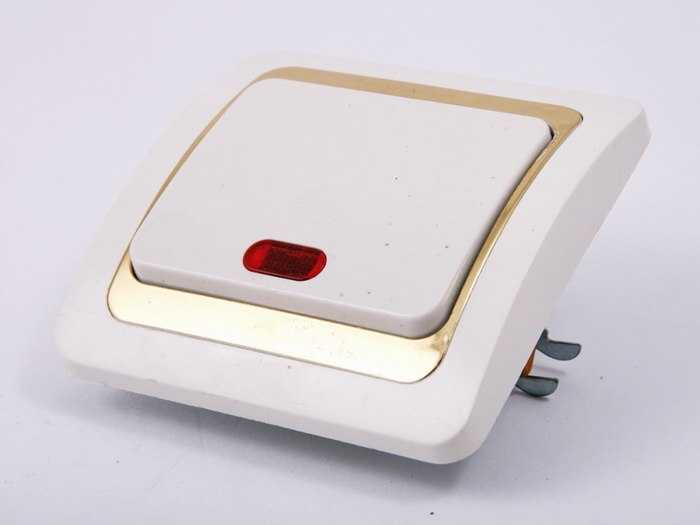

Выключатель с подсветкой

Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.

Подключение выключателя с подсветкой выполняется так же, как и обычного.

Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.

Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза. А ноль к индикатору идет от выключенной люстры на потолке

Если лампа отсутствует, то значит и цепь питания разорвана

А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.

Схема подключения выключателя с подсветкой

Как установить накладной выключатель

Русские баньки преимущественно деревянные. Скрыто прокладывать в них электрический контур находится мало желающих. Для устройства открытой проводки выпускают сейчас массу симпатичных изделий в ретро стиле, покрытых превосходной изоляцией. В компанию к ним потребуется выключатель накладного типа. Вот о последовательности его установки и поговорим.

Предположим, мы обзавелись уже выключателем для открытой проводки. Он в заводской сборке, клавиша одна. Установку и подсоединение новенького накладного выключателя света будем выполнять в следующей последовательности:

Пользуясь шлицевой отверткой, осторожно подковыриваем и удаляем клавишу, затем снимаем защитно-декоративную крышку.
Отсоединяем рабочий механизм.
Разобрали. В руках осталась лишь пластина подрозетника. На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края

Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На ней есть отверстия для крепления к стене.
Приложим пластину к месту установки, на всякий случай отметим точки и линию верхнего края. Проверим, чтобы она четко горизонтальной была. Не забывайте, что все последующие детали будут прикреплены к подрозетнику. Если его перекосим, то и все остальное в туже степь направится.
Прикручиваем точно выверенную по горизонтали платформу-подрозетник оцинкованными шурупами. Ошибаться даже на пару мм не стоит – древесина «не любит» расположенных рядом прорех.
Провода подрезаем с максимальной точностью в соответствии с типом контактов. Желательно, чтобы после всех операций излишков провода под декоративной крышкой не оказалось.
Подсоединяем механизм к проводке, следуя подсказкам маркировки и сообразуясь с цветом провода.
Проверяем качество созданного соединения отверткой-мультиметром или более сложным электрическим тестером.
Все в порядке? Прикручиваем механизм.
Ставим крышку на ее законное место, защелкиваем клавишу.

На этом процесс установки завершен.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как установить внешнюю модель

Эта особенность диктует свои условия набору инструментов и времени установки, но в целом необходимо предпринять следующие шаги:

  • Подготовить требуемые инструменты (дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертка с индикатором и проста, шпатель, зубило, молоток) и материалы (провод с двумя жилами, подрозетник, выключатель, шпаклевка);
  • Определить место для монтажа (оптимальным считается один метр от уровня пола);
  • Найти в распределительной коробке ближайший автомат, через который будет поступать напряжение, найти среди группы проводников нулевой и фазный провод;
  • Обесточить квартиру, выкрутив пробки или отключить автоматы на щитке;
  • Проштробить полосу от коробки до предполагаемого места глубиной и шириной до 2,5 см и длиной не более 3 м;
  • Под выключатель сделать углубление необходимого размера, убрать пыль и цемент;
  • Установить в полученное отверстие подрозетник, закрепить шпатлевкой;
  • Проложить в штробе провод, подсоединить одним концом к автомату коробки – одну жилу к фазе проводки, другую – к патрону лампы;
  • Контакты на другом конце завести в подрозетник, надежно зафиксировать зажимами;
  • Заделать штробу цементным или гипсовым раствором;
  • Разъединить имеющийся выключатель на декоративную крышку и внутреннюю часть. Последнюю необходимо установить в монтажную коробку, закрепить на специальные “лапки”;
  • Накрыть устройство пластмассовой накладкой, зафиксировав защелкивающимся механизмом или винтами;
  • Включить ток и проверить работоспособность.

Пошаговая установка клавишных выключателей закрытого типа главным образом отличается отсутствием необходимости проведения штробных работ и выглядит так:

  • Подготовить инструменты и материалы, список которых отличается от предыдущего устранением всех приборов для штробления;
  • Определить фазовую жилу на щитке;
  • Отключить общее электрическое питание в квартире;
  • На потенциально огнеопасную стену (дерево, пластик, обои, текстиль) уложить подкладку из негорючего материала;
  • Снять с имеющего выключателя декоративную крышку;
  • Присоединить к внутреннему устройству провода от щитка и осветительного прибора;
  • Наметить линию проводки, зафиксировать ее зажимами;
  • Зафиксировать выключатель шурупами и дюбелями;
  • Установить декоративный элемент;
  • Проверить работу устройства, включив напряжение в доме.

Общие принципы монтажа

Последовательность монтажа выключателя со скрытой проводкой

Монтаж выключателей освещения производится таким образом:

  1. Подготовительный этап начинается с высверливания отверстия в стене. Выемка должна соответствовать параметрам панели. Устанавливается подрозетник.
  2. Основной этап. Установить коммутатор без декоративной панели. Закрепить внутреннюю часть коробки. Присоединить провода к пластине-контакту.
  3. Финальная часть установки. Закрыть коробку, поставить клавиши. Проверить работу устройства.

Установить выключатель просто, если спланировать все этапы работы и следовать им.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

https://youtube.com/watch?v=9cG_VmdR4uk

Выбор контактора

Как правильно подобрать контактор или пускатель?

Современный модульный контактор это уже не то громоздкое оборудование, что раньше.

Он отличается компактностью (монтаж на din-рейку) и отсутствием раздражающего шума при работе.

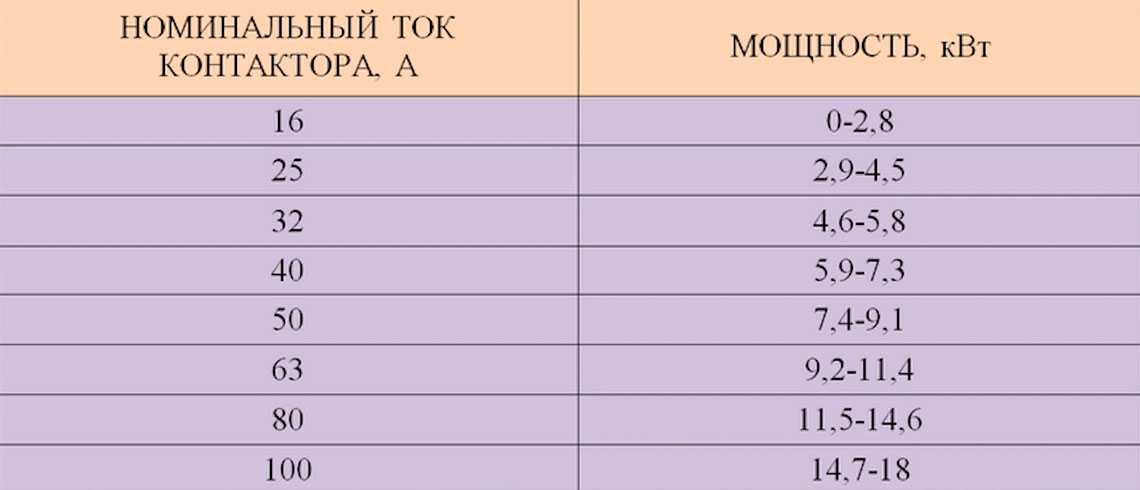

При выборе в первую очередь обращайте внимание на номинальный ток. Самые ходовые — это на 20А, 40А, 63А

Контактор должен спокойно пропустить через себя не только всю подключенную через него нагрузку, но и не расплавиться при ее кратковременном превышении. Своей то защиты у него нет.

Ошибка №2
Поэтому нельзя, чтобы номинальный ток контактора был меньше, чем ток вводного автомата.

Желательно, чтобы он превышал на одну ступень его величину. Например, автомат 25А или 32А – контактор 40А; автомат 50А – контактор 63А и т.д.

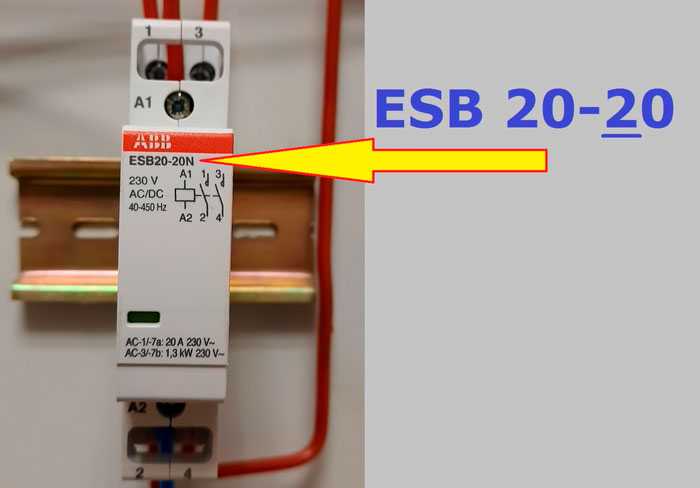

Ток, на который рассчитаны контакты можно найти на корпусе оборудования.

Вот эта надпись обозначает, что устройство имеет два ряда контактов, рассчитанных на максимальный ток в 20А на каждой паре.

То есть, суммарно к нему можно подключить нагрузку в 40А или ~ 8кВт.

Ошибка №3
Но это вовсе не значит, что он подойдет при вводном автомате в 25А или 32А.

Еще обращайте внимание на другие надписи и обозначения. К примеру, буковка “S” говорит о том, что это оборудование пониженной шумности

У Hager есть такая серия. Для дома с щитовой внутри помещения желательно покупать именно бесшумные модели.

Принцип работы выключателя света и его функции

Принцип работы основан на прерывании электрической цепи, что приводит к отключению тока. Когда он находится в соединительном положении, контакты находятся в замкнутом состоянии, что позволяет току свободно проходить через них. Когда выключатель переводится в размыкающее положение, контакты размыкаются и ток перестает протекать.

Он позволяет быстро и надежно прервать цепь в случае необходимости, такой как возникновение короткого замыкания, других аварийных ситуаций. Это помогает предотвратить повреждение оборудования, защищает людей от поражения током и предотвращает пожары. Кроме того, может использоваться для управления электроприборами. Например, свет в комнате. ванной может быть включен или выключен с помощью выключателя. Еще используется для регулировки яркости света, скорости вентилятора, если оснащен соответствующей функцией. Таким образом, выключатель важный компонент электрических систем и играет ключевую роль в безопасности, эффективности электроснабжения.

Предназначение

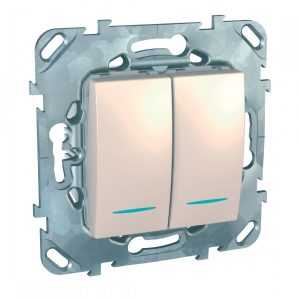

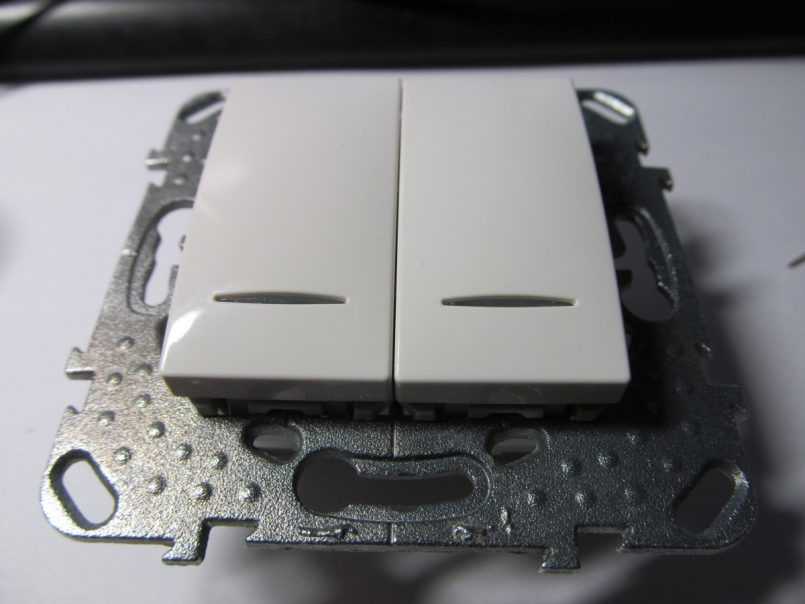

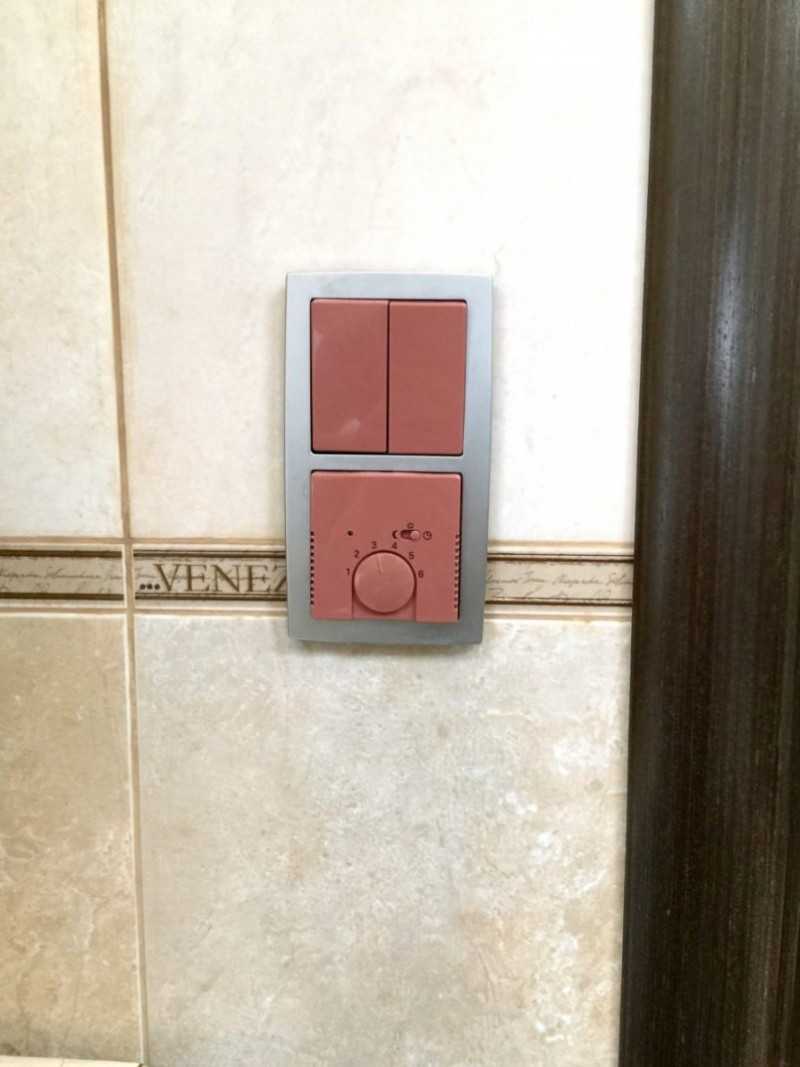

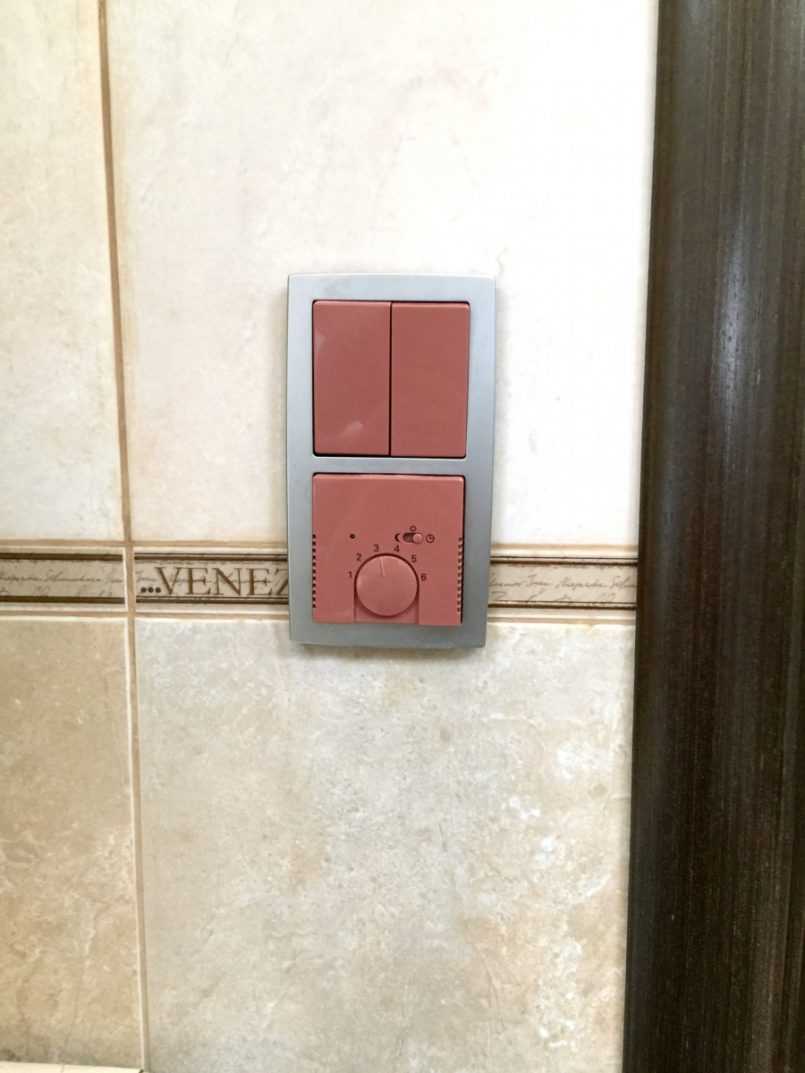

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

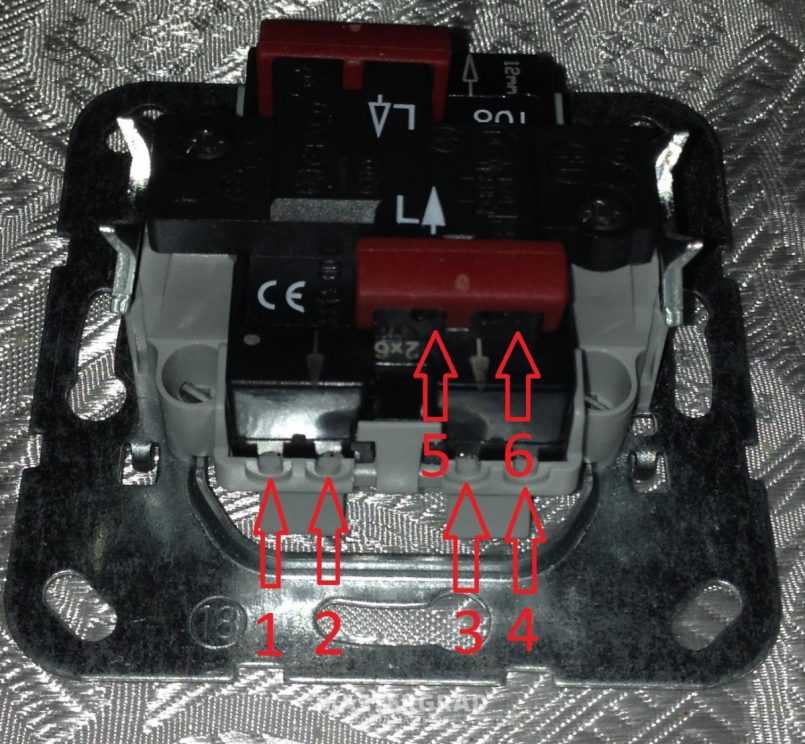

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Прокладка проводки и требований к ней

Первый и очень важный момент, о котором вы должны знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя штробить стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» Также согласно Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1) запрещено штробить несущие стены.

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который вы должны обратить внимание, если решили провести проводку в квартире своими руками — шумные работы разрешены с 9 утра до 7 вечера (кроме воскресных дней) при этом с 13 до 15 должен быть предусмотрен час тишины! Штробление относится к шумным работам и может не только вызвать гнев соседей, но и стать причиной наложения штрафа (от 1 до 5 тыс. рублей для физических лиц)

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:

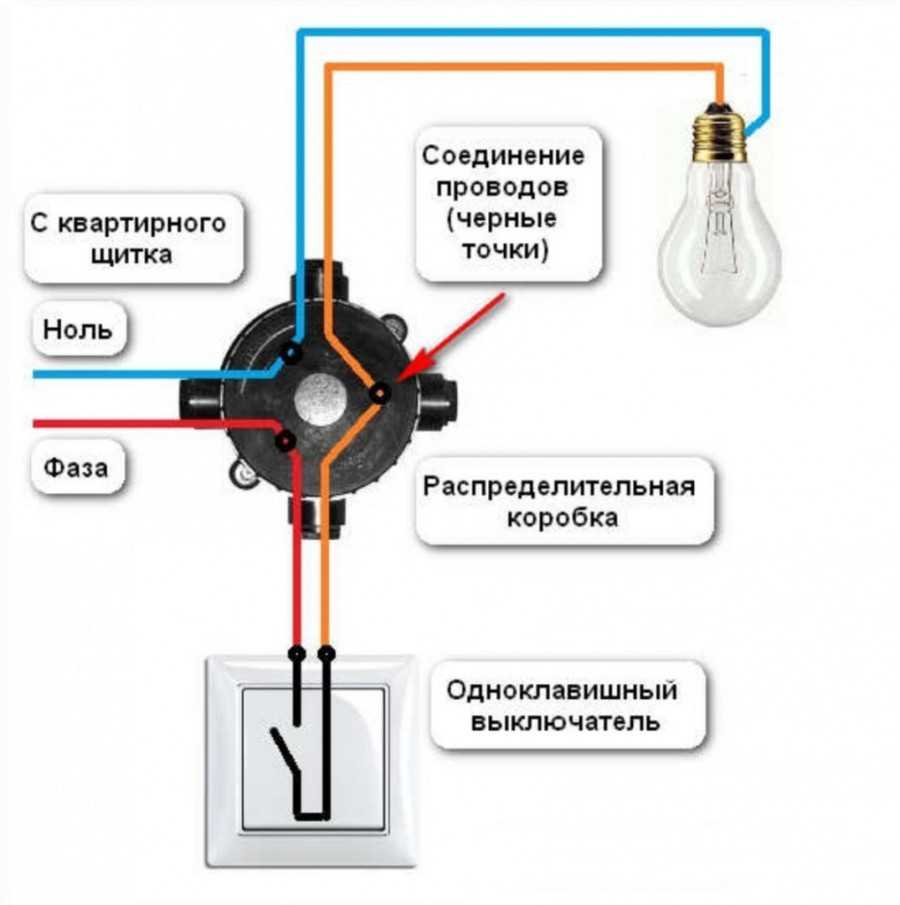

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

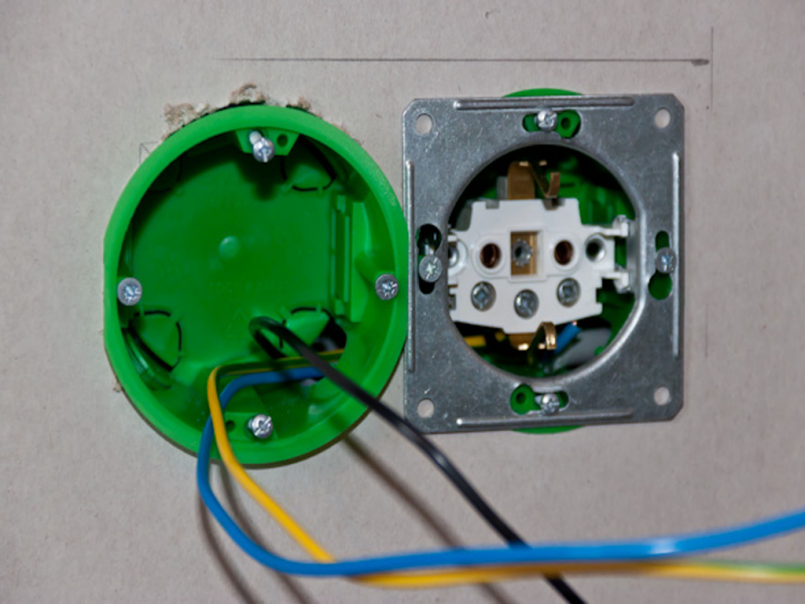

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

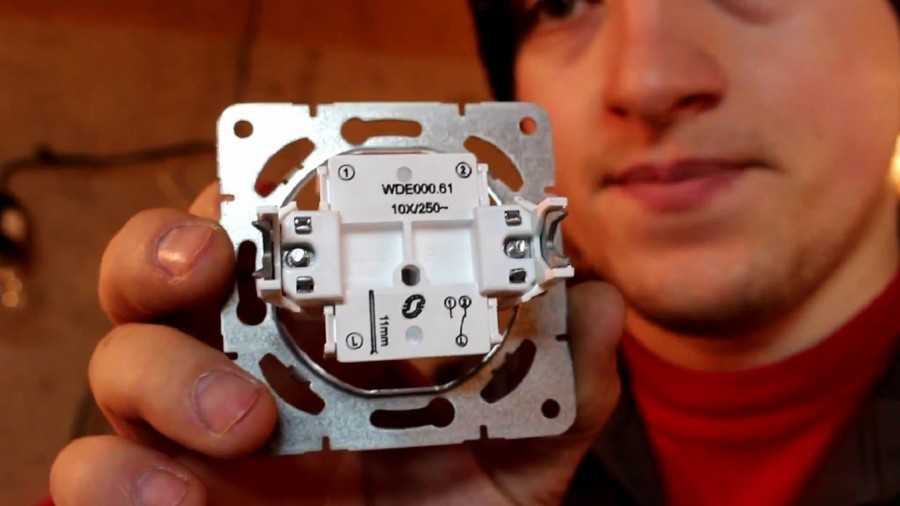

  1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
  2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
  3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
  4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
  5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
  6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
  7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

  1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
  2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Какой тип проводки использовать

Установка выключателя с открытой проводкой

Перед тем, как устанавливать выключатель, стоит определиться с типом проводки. Существует всего 2 типа – скрытая и открытая. В соответствии со способом укладки кабеля подбираются выключатели.

Скрытой проводку называют в том случае, если кабель находится под гипсокартоном, штукатуркой, напольным покрытием. Такой вариант укладки кабеля имеет массу преимуществ в эстетическом плане. Используют исключительно внутренние и встроенные конструкции. Существуют и недостатки:

  • высокая стоимость укладки и последующих отделочных работ;
  • низкий уровень охлаждения провода в момент прохождения электрического тока;
  • проблематичность замены провода.

Открытая проводка – принцип укладывания кабеля поверх стен. Провод крепится к поверхности посредством скоб. Такой вариант элементарен с точки зрения монтажа, но имеет высокую пожарную опасность и портит внешний вид помещения. Желательно использовать накладные конструкции. Еще один недочет: провод легко повредить в результате механического воздействия.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Соединение проводников

Способов соединения проводников в коробке несколько:

  • Если используются одножильные алюминиевые или медные провода, то их можно соединить скруткой и заизолировать ПВХ-лентой, при этом длина скрутки должна быть не меньше 25 мм.
  • Если провода многожильные (каждая из жил состоит из большого числа тонких проволочек), то их соединяют при помощи специальных клемм. Если клеммы закрытые, то изолировать их не требуется. Выбор типа клемм достаточно широк, но главное требование к ним — это обеспечение надёжного контакта в месте соединения. Кроме того, при выборе необходимо учесть сечение проводов.
  • Если провода медные, их можно соединить пайкой, а место пайки заизолировать.

Обратите внимание, что нельзя соединять вместе медные и алюминиевые провода. Такое соединение быстро окисляется, начинает греться и становится пожароопасным

Если это необходимо, используйте клеммную колодку, на которой медь и алюминий не будут соприкасаться.

Мастер-выключатель или рубильник

Рубильники в электрощитке многоквартирного дома

Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:

  • Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
  • Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
  • Компактность. Полезное пространство электрощитка никак не ограничивается.
  • Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.

В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.

Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.

Модульный контактор в электрическом щитке

Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.

В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.

Выбор между мастером-выключателем и рубильником нужно делать, отталкиваясь от своих потребностей и предпочтений, так как каждый из них имеет свои преимущества и недостатки.

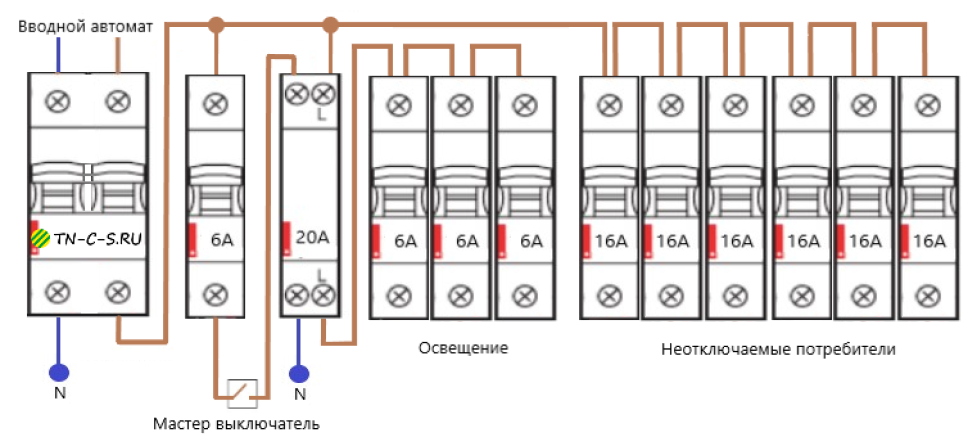

Мастер выключатель – схема подключения через контактор

Как подключить Мастер выключатель?Схема подключения через контактор наиболее распространенная. О ней и поговорим. Суть схемы подключения через контактор в том, что питание на отдельные автоматы в щите подается не напрямую, а через контактор, который в свою очередь “управляется” обычным выключателем. В нашем случае – установленным у входной двери.

На данной схеме все группы освещения, а точнее автоматы, “запитаны” через контактор. Катушкой контактора управляет мастер выключатель; схема подключения через контактор, если что, подходит не только для освещения. Если заменить контактор на более мощный (зависит от мощности коммутируемой нагрузки), то вместе с автоматами на свет можно подключить и некоторые розеточные группы.

Не только свет.

Иногда с помощью мастер выключателя обесточивают всю квартиру. Конечно, кроме важных потребителей – холодильника, стир.машины, системы защиты от протечек. К этому списку можно добавить всю слаботочку и бытовую технику, у которых при отключении электричества могут “сбиться” настройки. Насколько такая схема удобна в применении сказать трудно. Если есть опыт использования мастер-выключателя – буду благодарен за комментарии.

Искренне Ваш, Вредный электрик.
