Виды цоколей для ламп освещения

Разберемся с ассортиментом

Современные лампочки освещения, продаваемые на рынке осветительных приборов, представлены в огромном ассортименте. Причем они отличаются не только принципом работы (например, лампы накаливания, светодиодные и т.д.), но и видами цоколей. В связи с этим существуют различные классификации, отражающие различные особенности данного элемента ламп освещения.
Самая распространенная классификация делит лампочки по типу цоколей на следующие виды:

• штырьковые. Не очень распространенный вид. Он обозначается буквой G, отражающей расстояние, имеющееся между контактами. Это расстояние указано в миллиметрах. С помощью букв X ,U, Y и Z отображают модификацию изделия. При этом они не являются взаимозаменяемыми. Такие типы цоколей подходят для различных типов ламп освещения (галогенных, ламп накаливания и люминесцентных);
• резьбовые. Это традиционный вид, который широко представлен в различных типах ламп. Его еще часто называют винтовой. Резьбовые цоколи маркируются буквой Е. Как правило, после буквы идет какая-нибудь цифра (например, Е40). Она отражает диаметр резьбы. Используется для современных источников света – светодиодных лампочек.

Все возможные типы данных элементов, применяемых для светодиодных и других видов лампочек, приведены в следующей таблице.

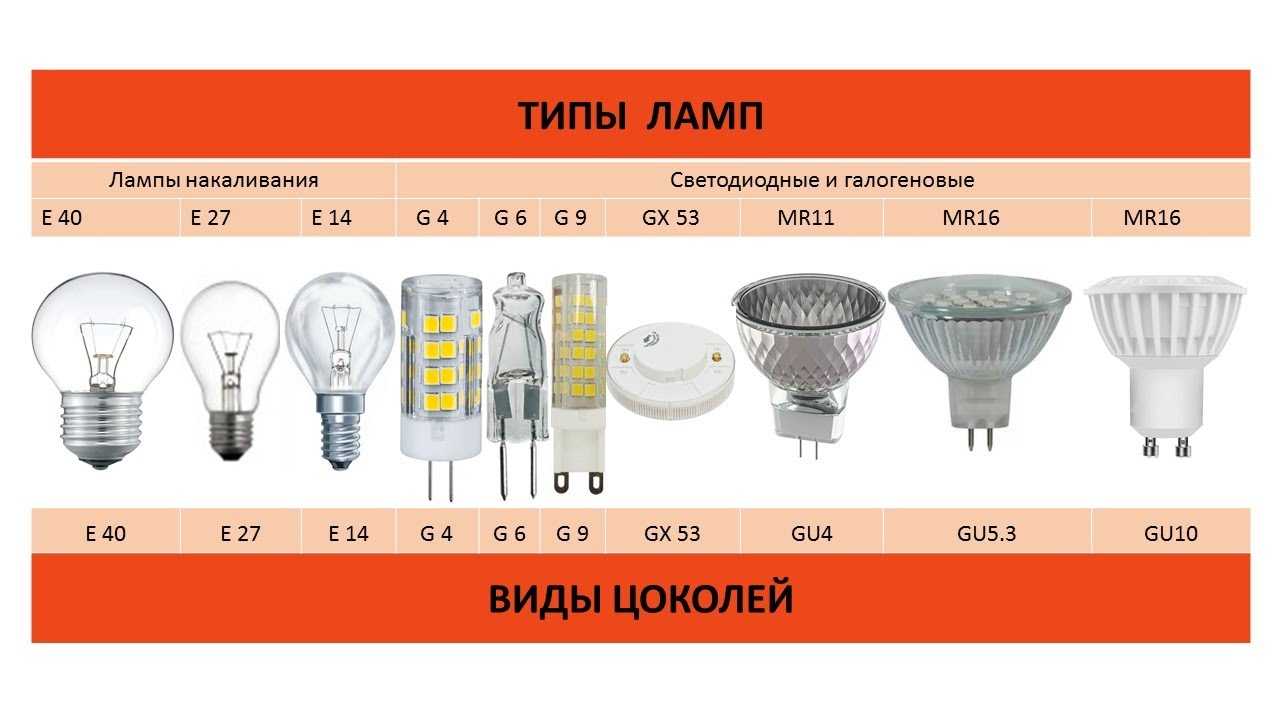

Виды цоколей

Эта таблица содержит разновидности как штырьковых, так и винтовых моделей.
В этой таблице также приведены цоколи для ламп освещения, имеющие маркировку R. Она означает, что элемент имеет утопленные контакты. Такие изделия предназначены для приборов, характеризующиеся высокой интенсивностью работы. Такие цоколи применимы для изделий, работающих от переменного тока.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому – винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения – Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века

Это очень важно для тех, кто увлекается возрождением старинных вещей

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

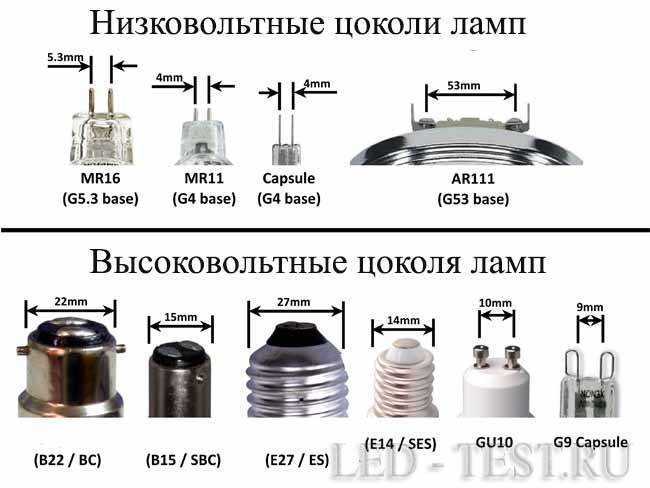

Различные типы цоколей бытовых ламп

КАК ОПРЕДЕЛИТЬ КАКОЙ ЦОКОЛЬ У ЛАМПЫ

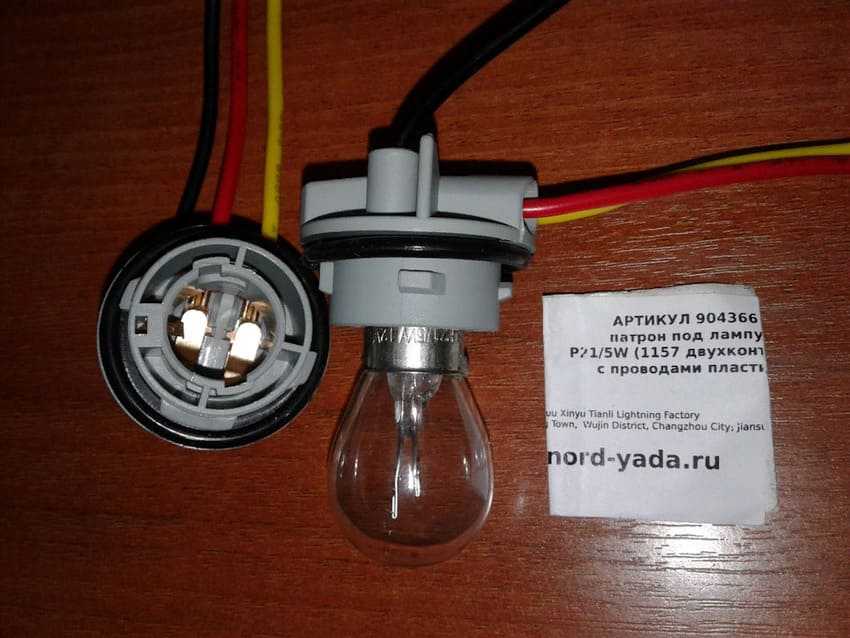

Многие осветительные приборы ни с чем спутать невозможно. К таким изделиям можно отнести большинство автомобильных ламп, настольных с двумя парами, линейных для прожекторов. Если какой-то параметр забыт, то на цоколе, патроне или оборудовании всегда есть подсказки. Например, напряжение сети, допустимая мощность, тип цоколя (полная маркировка).

Маркировка

Если от времени или из-за активного пользования прибором необходимая информация отсутствует, то вариантов несколько. Можно сделать фото и обратиться за консультацией к специалисту относительно машин или электрики. Другие способы предусматривают демонтаж патрона или принос малогабаритной техники непосредственно на торговую площадку.

Технические особенности держателей

Нередко пользователи ошибочно предполагают, что размер цокольной части лам напрямую связан с мощностью и яркостью выдаваемого свечения. Например, предельное энергопотребление моделей типа Е40 составляет 1000 Вт. Для аналогов с цоколем R7 показатель выше – до 1500 Вт. То же касается рабочего напряжения, которое бывает ниже 12 В и выше 220 В.

Винтовые цоколи

Цоколи типа Е14 и Е27 чаще всего подходят к осветительному оборудованию для дома. Это люстры, бра, настольные лампы и прочие приборы. В схеме с диммерами они не практикуются. Патроны с резьбовым “гнездом” Е40 устанавливаются на светильниках высокой мощности. Такое освещение требуется на крупных площадках внутри здания либо на уличных территориях.

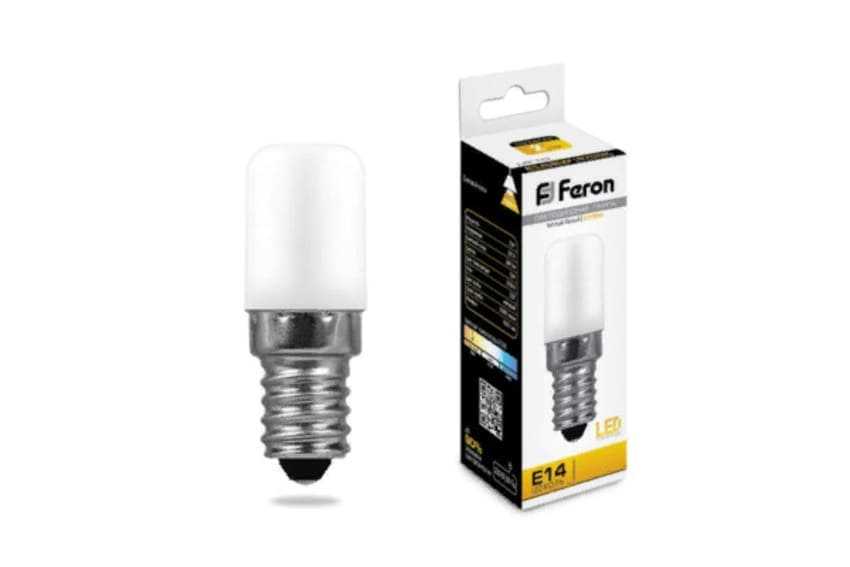

Лампочки с цоколем Е14 иначе называются миньонами. Мощность компактных светильников обычно не превышает 3 Вт. Этого достаточно, чтобы организовать дополнительное освещение в рабочей зоне, в ванной комнате или прихожей. Существуют также LED-лампы с более высокой светоотдачей. Форма колб бывает разной: небольшие шарики, декоративные свечи, с грибовидной формой.

Е14 для холодильника

Стандартный цокольный элемент Е27 подходит для светильников мощностью свыше 4 Вт, рабочим напряжением в 220 В. Здесь световой поток выше 1200 Лм. Приборы бывают накладными и встраиваемыми, стационарными, поворотными, подвесными. Для компактных плафонов практикует установка фотоэлементов с шарообразной колбой. Они маркируются как G45-120 (число – диаметр шара). Для потолочных чаще используются так называемые зеркальные рефлекторные лампы с грибовидной колбой. С внутренней стороны стекла имеется тонкослойное металлическое напыление.

Светоэлементы с контактным основанием типа Е40 выделяются не только большими энергопотреблением и светоотдачей. Они хорошо освещают помещения в условиях запыленности и повышенной влажности. То есть изделия кроме прочего отвечают высоким требованиям относительно класса защиты (IP).

Перед вкручиванием лампочки рекомендуется нанести на резьбу небольшое количество графитовой смазки. Она предупредит отклеивание металлического корпуса от колбы. Если это все же произошло, то потребуются пассатижи (бокорезы). Светильник отключается от источника питания, а застрявший элемент аккуратно выкручивается из патрона.

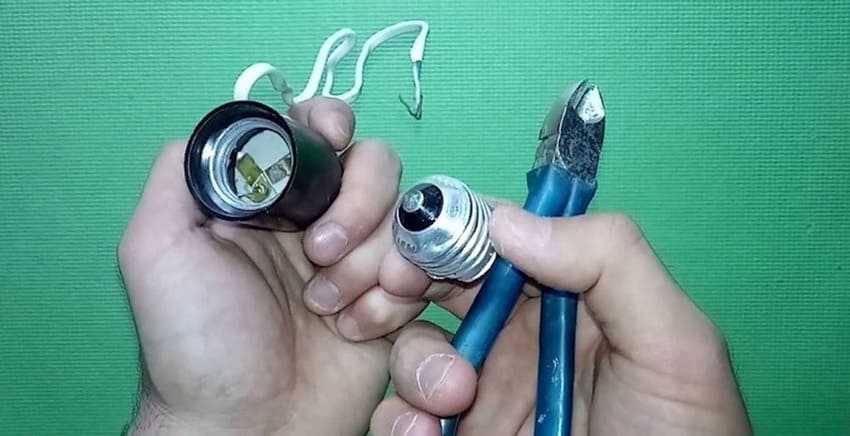

Решение проблемы с помощью бокорезов

Штырьковые цоколи

Самый распространенный тип штырькового цоколя – G4. Это миниатюрные лампочки с парой прямых контактов. Они просто вставляются в патрон без дополнительных действий. Бывают образцы с прозрачным или матовым стеклом. Основное применение – точечные светильники, которые, как правило, используются для декоративного освещения пространства.

Декоративное освещение

Рассмотрим актуальность других моделей::

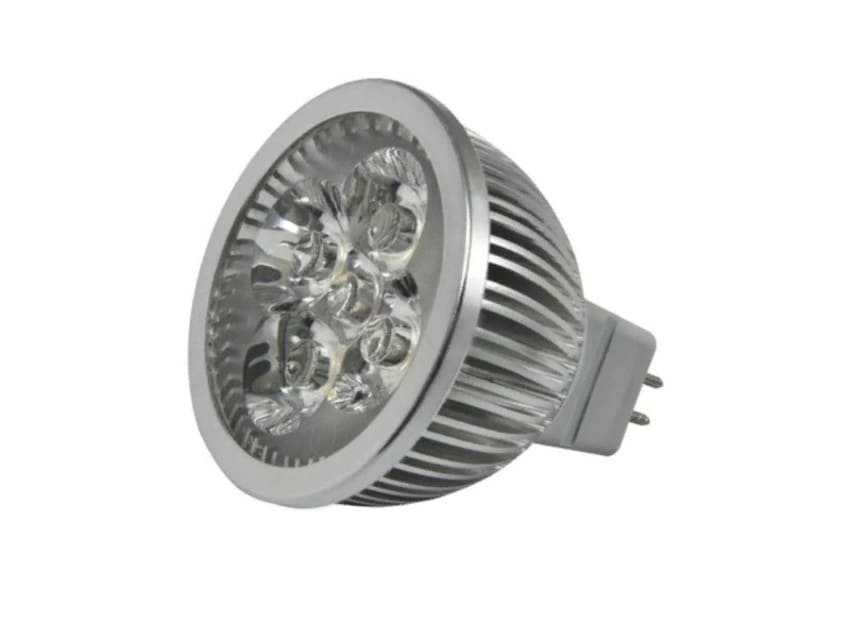

1. GU5.3. Рабочее напряжение бывает равным 12В, 24 В или 220 В. Применяются для декоративной подсветки, основного или дополнительного освещения. Существуют модели рефлекторного типа (MR16).
2. GU10. Это двухштырьковый цоколь, по установке – поворотный. Подходит для потолочных светильников, что работают от 110-220 В. Сами Лед-лампы обычно имеют маркировку MR16 (типоразмер), дополнены светоотражательным элементом. Замковое соединение светоэлемента с посадочным местом позволяет эксплуатировать приборы освещения в условиях периодической или постоянной вибрации, совместно с подвесными потолками.
3. GX5.3. Между контактными штырьками имеется больший по высоте выступ на корпусе. Светильники с такими лампочками могут быть накладными и встраиваемыми. Чаще они используются для организации мебельной или потолочной подсветки.
4. G13 и G23 – поворотные цоколи для трубчатых ламп с маркировкой Т8 или Т10. Продукция часто применяется для установки в потолочные панели в подвесном потолке. В жилом секторе они редко встречаются, но для офисных и прочих общественных мест вполне актуальны.

GX5.3

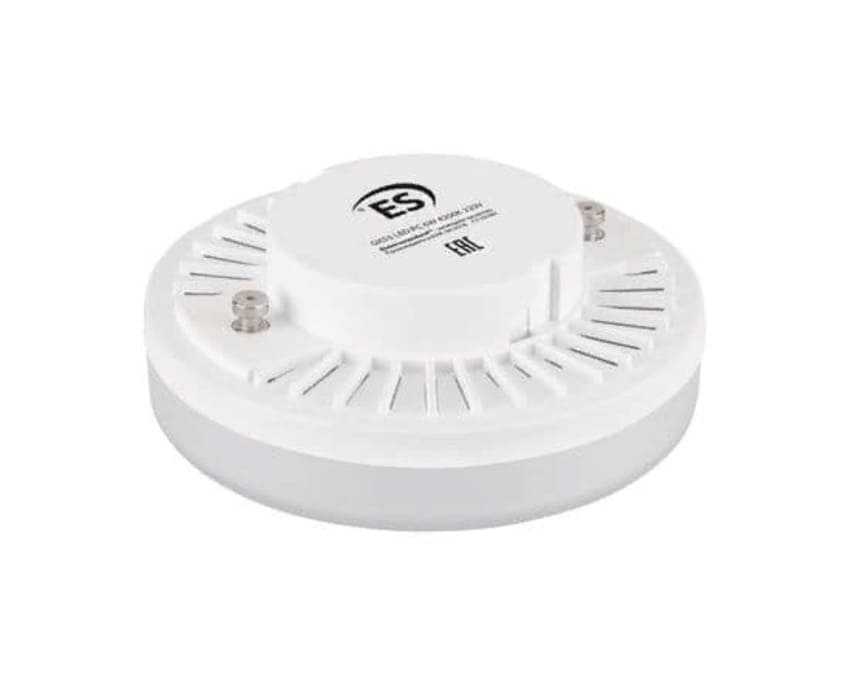

Отдельно стоит отметить тип цоколя GX53. Светильники с таким патроном предназначены для светильников, что применяются для устройства мебельной, декоративной или акцентной подсветки, организации основного или дополнительного освещения в подвесных и натяжных потолках. Народное название продукции – “таблетка”. Причина в плоской форме изделий.

Лампочки типа GX53, размеры которых соответствуют маркам MR11 и MR16, работают при напряжении в 220 В. Потребляемая мощность находится в пределах от 2 до 9 Вт. Общая высота укомплектованного светильника меньше многих аналогов. Поэтому приборы используются как в жилом секторе, так и в коммерческом (музеи, торговые точки, салоны).

GX53

Штыревые цоколи лампочек

Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора. Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.

Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.

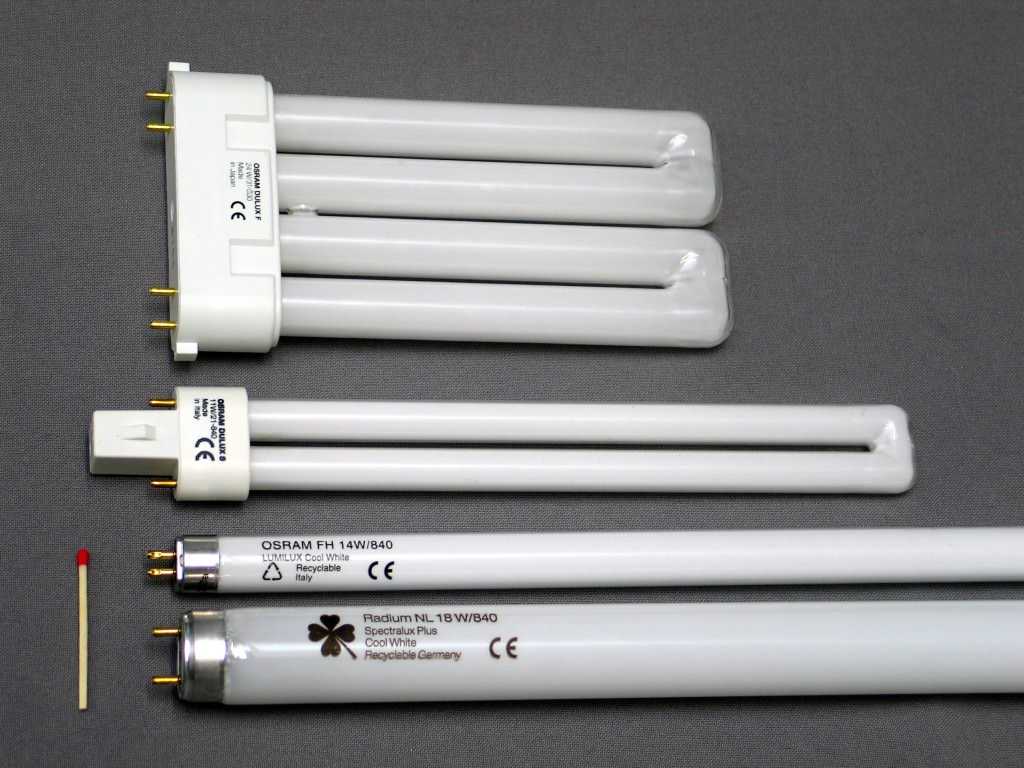

Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.

С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.

Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.

G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.

GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.

G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.

GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм. Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.

Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.

Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.

Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.

Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.

Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.

В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.

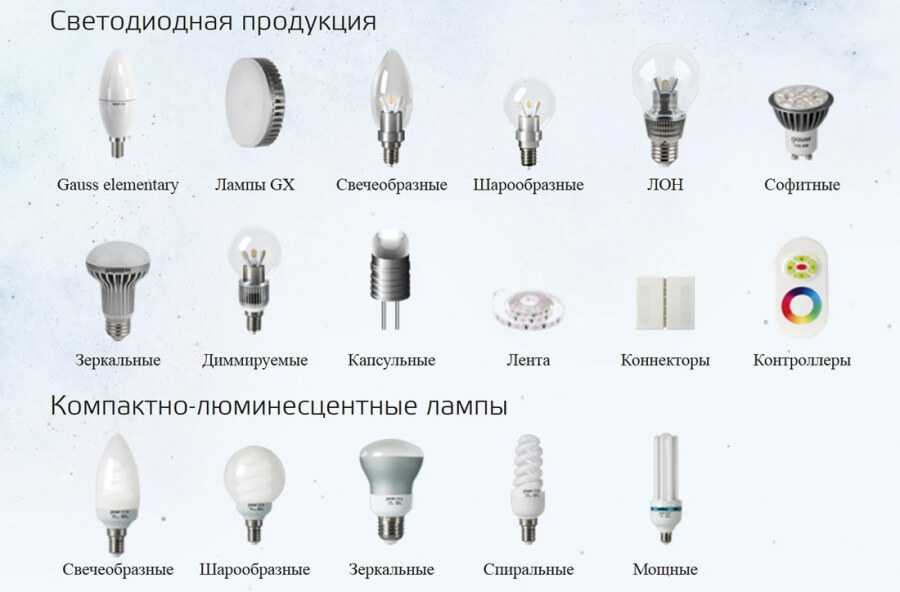

Типы ламп

Цоколь Е27 и Е14 используется для освещения в бытовых и производственных помещениях как в обычных светильниках типа бра или люстры, так и во взрывозащищенных рудничных светильниках. С ним производятся лампы всех популярных типов, каждый из которых нашел свое применение и дома, и в офисе, и на производстве.

Лампа накаливания

Лампа накаливания – классический источник света, который активно использовался до начала 2000 годов повсеместно. Обеспечивает световой поток около 10 Лм/Вт. Цоколь Е27 в лампах накаливания стал одним из основных, обычно мощность таких источников света находится в пределах 25–150 Вт. В связи с высоким потреблением электроэнергии и сильным нагревом колбы, во многих странах ЛН были запрещены. На замену им пришли энергосберегающие светильники.

Галогеновые

Для галогенных ламп цоколь Е27 не стал основным, они часто встречаются и в линейном виде для использования в прожекторах.Такие лампы выдают больший световой поток – около 17–20 Лм/Вт. Эти лампы дольше служат – до 5000 и более часов, чем накаливания, но большую популярность они обрели в 12-вольтном исполнении и в точечных светильниках.

Энергосберегающие

Горячие старые лампочки вытеснили компактные люминесцентные лампы или как их еще называют энергосберегающие. Они меньше греются, меньше потребляют, а светят при этом ярче в 5 раз, чем лампы накаливания. Световой поток 50–70 Лм/Вт. КЛЛ мощностью в 20 Вт, светит как старая 100-ваттная лампа. В формате Е27 встречаются приборы максимальной мощностью порядка 25 Вт, реже встречаются и более мощные. По принципу действия они аналогичны лампам дневного света, а по форме просто свернуты в спираль для компактности.

Светодиодные

После 2010 года активно начали распространяться светодиодные осветительные приборы. Развитие LED-технологий привело к тому, что в общее использование вошли светодиодные лампочки с цоколем Е27. Обычно мощность таких источников света лежит в диапазоне от 4 до 15 Вт. А световой поток – от 80 до 120 Лм/Вт. Таким образом, достигается еще большая экономия электроэнергии и яркость. Питание низким напряжением (есть модели как 220, так и 12, и 24 В) позволяет их использовать во влажных помещениях.

Способы определения вида патрона

Для любого осветительного прибора и оборудования с подсветкой/световой индикацией производитель устанавливается технические ограничения по характеристикам источника питания. Те же параметры задаются и для ламп независимо от типа цокольной части. Поэтому необходимо точно знать предельные значения напряжения и мощности, вид контактного соединения.

Важность состоит в следующем:

1. В оборудовании устанавливаются преобразователи тока для подачи электроэнергии на патрон напряжения в 12, 24, 36 В, если это не допустимые 220 В. Если номинал светоэлемента отличается от заданного, то свечение будет слишком тусклым, отсутствовать или лампочка перегорит.
2. На микросхемах часто присутствуют элементы с высокой чувствительностью к перепадам температур. Ограничения применительно к мощности напрямую связаны с температурой. Патрон и цоколь в рабочем режиме нагреваются до того или иного предела. Чтобы плата оставалась длительное время работоспособной, нужно выбирать сменные детали с равной или сниженной мощностью, что задана производителем.

Нужная информация всегда указывается на патроне и в паспорте к осветительному прибору, технике или авто.

Штамп на цоколе и характеристики на документе

На лампочках также напечатаны данные несмываемыми чернилами. Однако по тем или иным причинам маркировка стирается, а документы теряются. В таком случае можно на торговую площадку прийти с уже нерабочим светоэлементом или с ответным патроном, сделать их фотографии. Консультанты помогут выбрать замену с нужными рабочими характеристиками.

Кроме прочего, нужно внимательно читать маркировку. Нередко допускается погрешность в тех или иных характеристиках. Однако между Е27 и Е26 разница существенная – рабочее напряжение соответственно 220 В и 110 В. В иных условиях Лед-лампы не будут исправно работать

Также важно предусмотреть наличие диммера в электроцепи светильника. Для этой схемы не все диодные светоэлементы подходят

В редких случаях требуется замена не только лампы, но и патрона. Тогда, можно использовать переходники. Например, взаимозаменяемыми являются цоколи типа Е14, Е27, Е40 и GU10, G4, GU5.3.

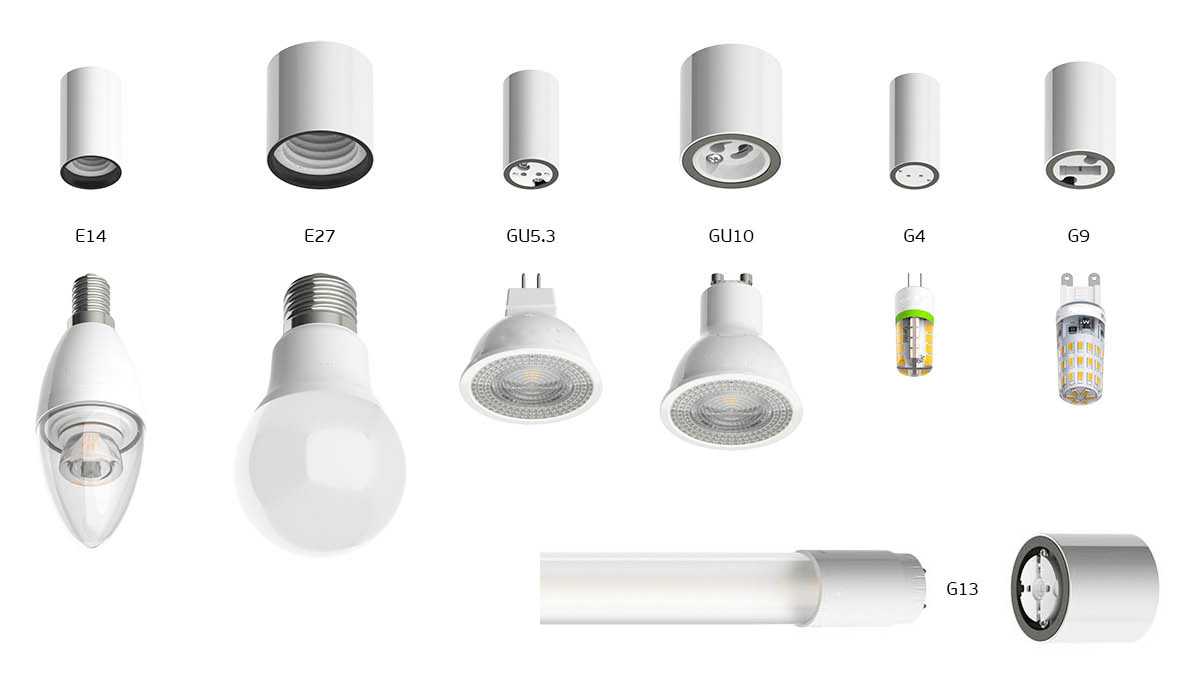

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

• «Е» — цоколь «Эдисона, т.е. резьбовой;
• «G» — штырьковой;
• «R» — оснащенный утопленным контактом;
• «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
• «В» — байонет или штифтовой;
• «F» — имеет один штырек;
• а — штырек имеет форму цилиндра;
• b — оснащен рифленым контактом;
• с — указывает на оригинальную форму штыря;
• «S» — софитный.

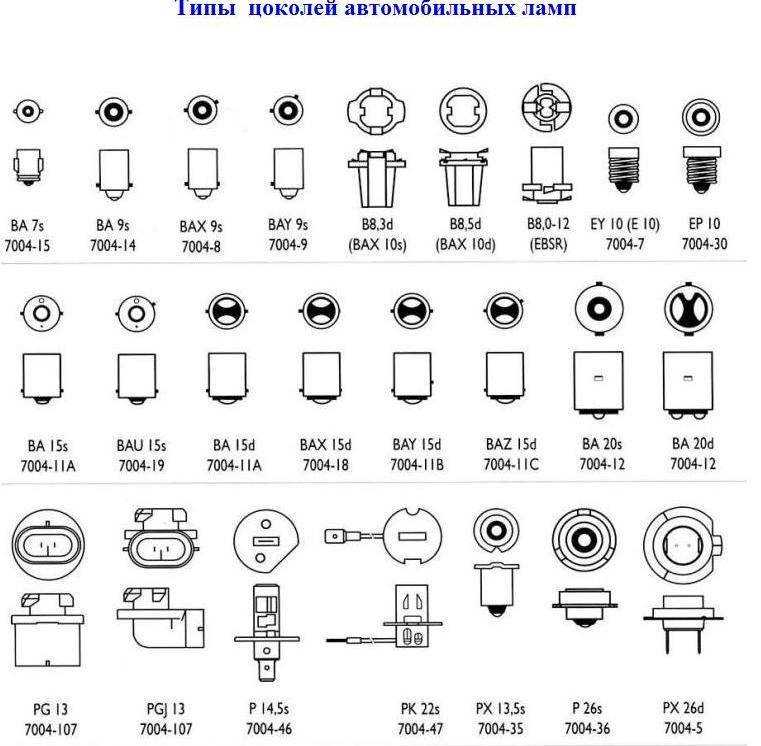

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Виды ламп

Для каждой разновидности ламп производители изготавливают специальные цоколи. Изделия отличают такие показатели, как мощность светового потока и экономичность использования.

Лампа накаливания

Размеры держателей у данного вида ламп строго стандартизированы. В быту используются светильники с цоколем Эдисона E14, E27 и E40. Встречаются держатели, у которых крепление лампы в патроне осуществляется с помощью трения или нерезьбового соединения.

В США и Канаде используются иные цоколи, это обусловлено напряжением в сети равным 110 В. Размеры диаметров крепежных элементов предотвращают случайное ввинчивание европейских ламп.

Маркируются элементы следующим образом:

• Е12 (candelabra);
• Е17 (intermediate);
• Е26 (standard или medium);
• Е39 (mogul).

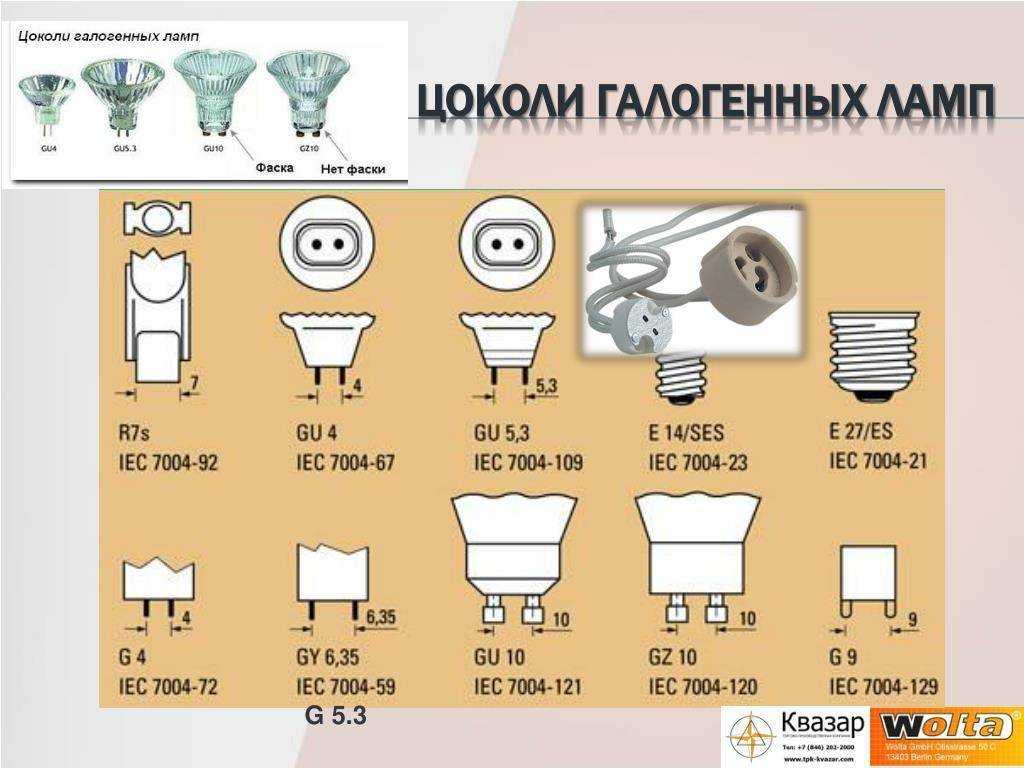

Галогенная лампа

Популярны среди галогенных ламп изделия с винтовыми цоколями E27 и E14, а также штырьковыми держателями. Разнообразие моделей этого вида обусловлено их широким практическим применением. Так, линейные галогенные лампочки R7s не требуют подключения к сети переменного тока через трансформатор, металлическая часть у них с утопленным контактом.

Примеры ламп со штырьковым цоколем:

• GU5.3 – стандартные галогенные устройства с отражателем, компактные и удобные при монтаже и эксплуатации;
• G9 – маленькие, яркие галогенные лампочки, монтируются во встраиваемые и потолочные светильники, не требуют подключения через трансформатор;
• GU10 – оснащены отражателем и рефлекторной колбой, не требующих использования трансформатора;
• G53 – имеют дихроичный отражатель для создания мощного светового пучка, их срок службы не более 3 000 часов;
• G4 – миниатюрные изделия для точечных светильников, работающих в сети 12 В.

Энергосберегающая лампа

Этот вид ламп с легкостью вкручивается в классический цоколь «Эдисона» — Е27. В компактных светильниках, настольных приборах и бра чаще используется Е14. Для более мощного освещения используют держатель Е40, который отличается большим диаметром. Держатели энергосберегающих ламп имеют и штырьковый типоразмер.

Наиболее распространённые варианты исполнения цоколей:

• 2D;
• G23;
• 2G7;
• G24Q1;
• G24Q2;
• G24Q3;
• G53.

Люминесцентная лампа

Цоколи для ламп дневного света выпускают с резьбой двух диаметров – стандартным E27 и маленьким E14. Некоторые люминесцентные лампы комплектуются ПРА-пускорегулирующей аппаратурой и подключаются при помощи специального устройства или дросселя. Модели с ПРА внешнего исполнения бывают с 2-х и 4-штырьковыми цоколями.

Цоколи для разных типов ламп

Светодиодная лампа

Устройства комплектуются резьбовыми и штырьковыми видами цоколей.

Области применения светодиодных ламп с различными видами держателей приведены в таблице:

Тип цоколя	Виды освещения и типы приборов
E27	Потолочные и настольные, люстры
E14	Бра, миниатюрные светильники
E40	Уличное и промышленное

Описание конструкций с разными видами цоколей:

1. Светодиодные лампы с поворотно-штырьковым цоколем GU10 относятся к типоразмеру MR16, работают по принципу вкручивания и фиксации до упора в специальном замке. Те же MR16 имеют точечные источники света с цоколем GU5.3, которые используются для организации декоративного освещения витрин, подсветки ниш и прочих бытовых целей.
2. В миниатюрных моделях MR11 для яркого точечного излучения используют элементы типа G4 и G6.35. Самые маленькие лампочки декоративного освещения — с цоколем G4, их второе название – капсульные.
3. Элемент со штырьковым цоколем G9 представляет собой две вытянутые проволочные петли. Находит применение такой держатель в люстрах и LED устройствах декоративного и акцентного освещения.
4. Цоколь типа G13 необходим для установки в осветительные приборы типа ЛПО, Армстронг, ЛСП, ЛВО.
5. Цокольные держатели G23 снабжены добавочным элементом установки в привычный светильник. Лампы для ванн, душевых, настольных устройств – подходящий способ использования подобного вида элементов.
6. Цоколи GX53 и GX70 применяются при монтаже натяжных, подвесных потолков в жилых и офисных помещениях, приемлемы также для точечных светильников.

Создать качественное, направленное освещение помогает лампа с цоколем G53. Она используется в ресторанах, выставочных и торговых залах, галереях.

Цоколи светодиодных ламп

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

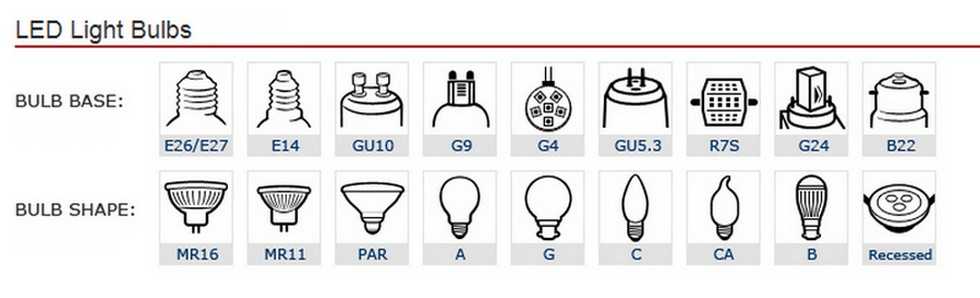

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Использование цокольных переходников

Иногда возникают ситуации, когда найти лампу с требуемыми параметрами под конкретный формат не удается. Например, после покупки трехрожковой люстры с патронами “E14”, ее монтажа и подключения ламп, выясняется, что света от нее недостаточно, даже при использовании мощных светодиодных источников, типа Lightstar T35, выдающих по 950 Лм.

Чтобы не менять люстру, можно воспользоваться специальными переходниками с одного типоразмера цоколя “E” на другой. Применив адаптер “E14 –> E27” можно будет подключить лампы формата “E27”, которые смогут выдать более значительный световой поток. Например, модель X-flash 50 светит с яркостью 1650 Лм.

Также в продаже есть переходники от одного типа цоколя к другому. Наиболее популярные виды “E –> G” и обратно. Все эти устройства можно приобрести в магазинах или заказать на известных интернет-площадках.

Светоотдача



Прежде всего, говоря об отличиях между осветительными лампочками, необходимо упомянуть такое их свойство, как светоотдача. Этот параметр измеряется в Люмен/Ваттах. Речь идёт о том, что в зависимости от светоотдачи лампа может выделять определённое количество света при использовании конкретного количества энергии. Для простоты понимания можно пояснить. При работе лампы потребляется энергия. Чем выше светоотдача лампы, тем больше она способна выдать света при том же количестве потреблённой энергии. Грубо говоря, можно получить большее количество электрического света, за те же деньги. Необходимо добавить, что маркировка с обозначением этого параметра на саму лампу не наносится, но эту информацию можно почерпнуть из сопроводительной документации к партии, которую можно, при необходимости запросить у продавца.
