Метрический угольник свенсона: 10 полёзных приёмов использования

Что у нас в корзинке?

В течение первого сезона в корзину складывайте материалы для приготовления компоста – выполотые сорняки, скошенную с газонов траву, опавшие листья и т. п. Слои сочной органики для лучшего перепревания пересыпайте землей или торфом. Полезно также добавлять золу, суперфосфат, доломитовую муку, ускорители компостирования. Зимой содержимое емкости осядет. Следующей весной сверху насыпьте 30–40-сантиметровый слой земли – и высокая грядка для кабачков готова! Они созреют быстрее, чем на обычной, ведь их корням будет гораздо теплее. А чтобы защитить овощи от весенних заморозков – поставьте над корзиной опоры из пластиковых дуг или проволоки и накройте ее лутрасилом или пленкой.

Как пользоваться инструментом

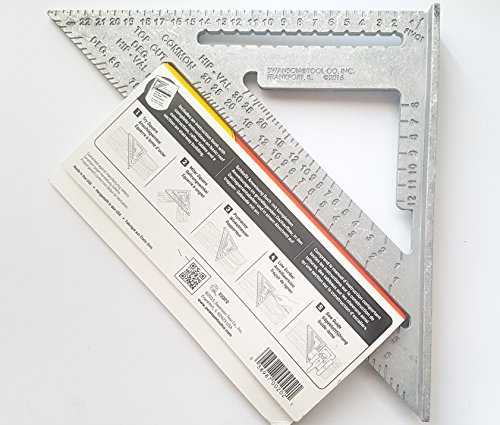

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

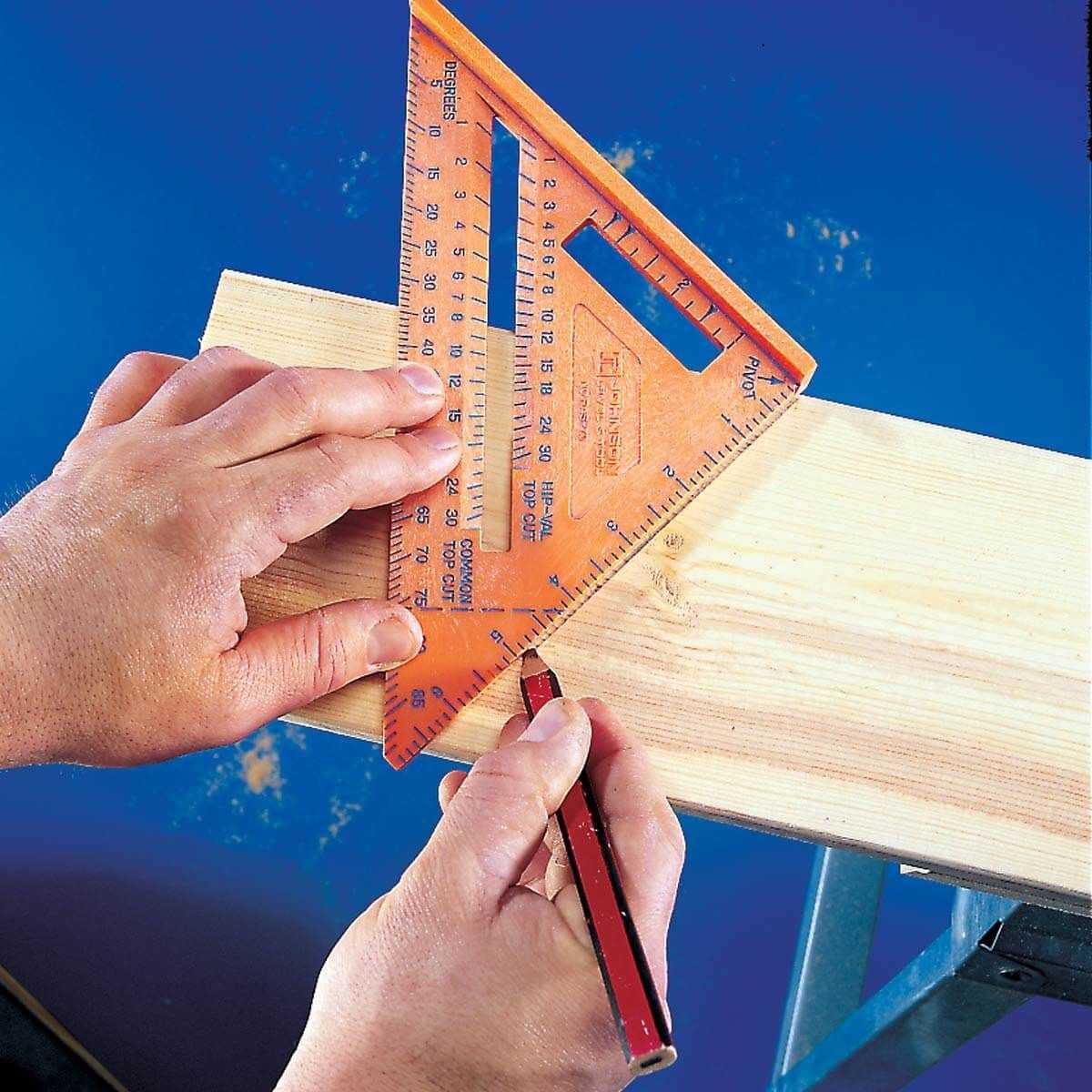

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

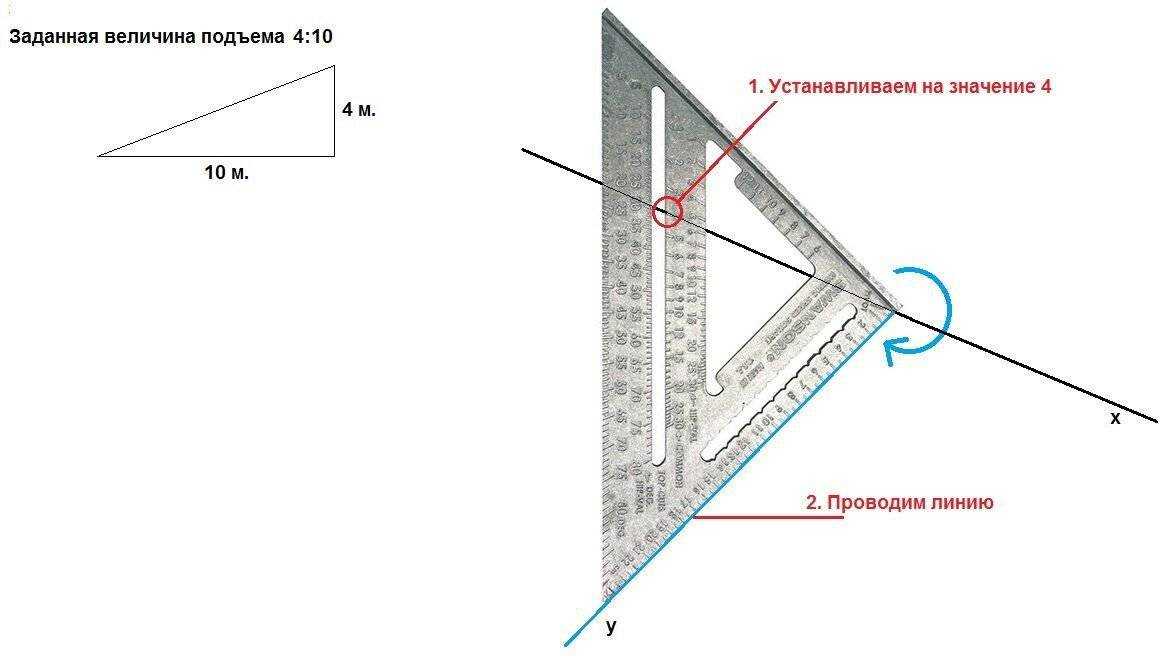

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Первый свенсон угольник разработал плотник Альберт Дж. Свенсон в 1925-ом году, а с 1945-го года основанная им семейная фирма Swanson Tool Company начала его массовое производство с экспортом по всем мировым государствам. Накопленные долголетние традиции позволили выпускать современные инструменты для плотницких работ.

Но автором патент на изобретение был оформлен с юридическими погрешностями, что позволило недобросовестным конкурентам наладить выпуск собственной аналогичной продукции. Единственно, чем отличается оригинал от аналогов — форма специального ромбовидного отверстия diamond cut, у конкурирующих фирм оно имеет несколько другую форму.

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

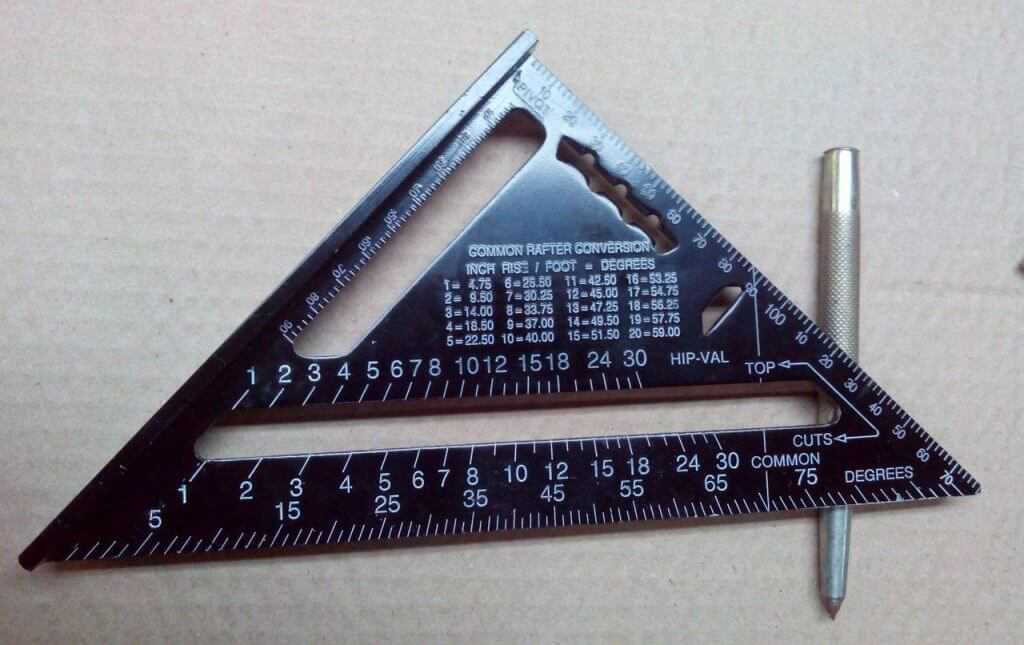

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Как пользоваться угольником правильно

Рассматриваемый инструмент является незаменимым помощником для каждого строителя и ремонтника. Если мастера знают, как правильно пользоваться инструментом, то новички не в курсе особенностей правильного использования угольника.

Рассмотрим, как правильно пользоваться угольником, и что при этом надо знать.

1. Как наносить перпендикуляр. При помощи уголка можно нанести маркером или карандашом линии под прямым углом. Линии рисуются со стороны расположения квадратной части прибора
2. Проверка соединения заготовок под прямым углом — достигается за счет прикладывания прибора к элементам, чтобы проверить правильность углов. Особенно часто для проверки правильности прямых углов применяются инструменты в сфере сборки и производства мебели
3. Прочерчивание линий под углов 45 градусов. Мало кто знает, что при помощи уголька можно прочертить не только прямой угол, но еще и разделенный пополам на 45 градусов. Делается это очень просто — для этого изначально проводится прямой угол в виде двух линий, а затем следует поставить точку с внутренней стороны прибора (где основания соединяются друг с другом). После этого остается только прочертить линию, разбив прямой угол пополам
4. Рисование параллельных линий — для этого прибор следует приложить к краю заготовки, и измерить необходимое расстояние. После этого угольник перемещается до соответствующей отметки, нанося при этом параллельную линию, соответствующую краю заготовки
5. Чтение и нанесение различных углов — опорной точкой является прямой угол, а на необходимом значении разметки делается соответствующая отметка при помощи карандаша. После этого проводится соответствующая прямая линия
6. Направление для резки циркульной пилой — для этого прибор располагается на заготовку, и фиксируется струбциной. После этого осуществляется резка инструментом в параллельном направлении катету прибора
7. Использование в качестве обычной линейки — позволяет определить нужные размеры

Этот специфический инструмент нашел свое широкое распространение в различных сферах. Получить прямой угол можно без угольника, но с применением специального инструмента сделать это не только проще, но еще и с максимальной точностью.

В завершении следует отметить, что угольником называется специализированный инструмент, главным предназначением которого является получение прямого угла с целью последующего соединения деталей, а также для их правильности проверки при соединении.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

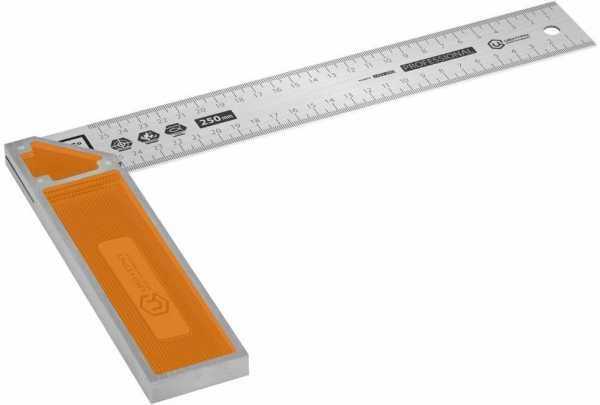

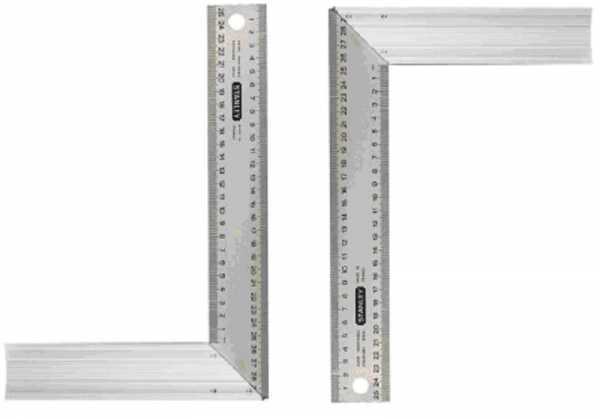

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.

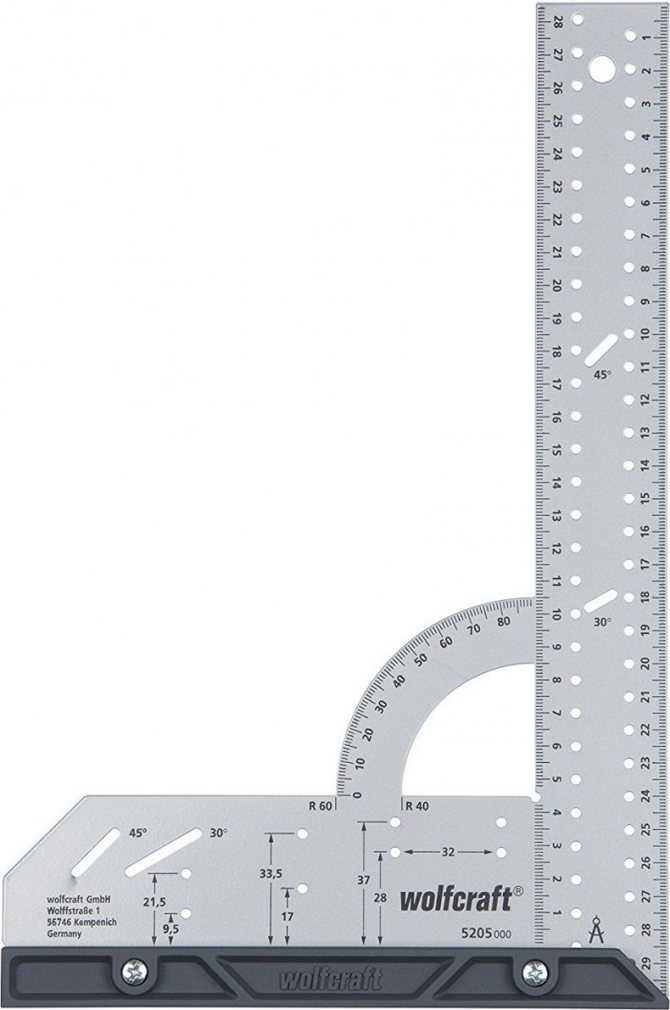

• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

https://youtube.com/watch?v=xdFUuAGRdG4

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Виды угольников

Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.

Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».

Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор.   Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.

В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°.  Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.

Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.

Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).

На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).

Разновидности инструмента

От современного инструмента требуется не только построение прямых углов и производство простейших замеров, поэтому со временем угольник претерпел различные модификации. В настоящее время угольники бывают следующих разновидностей:

1. Столярный. Выпускается разных размеров: 7,3 х 4,9 м для производства и установки дверных проемов, полотен и оконных рам; 20 х 15 см или 30 х 20 см для мелких ремонтных работ и прочего.
2. Разметочный. Имеет градуированное лезвие и отверстия для карандашных отметок. Размеры до 30 см. Подходит для калибровки инструментов, производства разметок, выравнивания перпендикулярности в ремонтных работах и мебельном производстве.
3. Угольник Свенсона. Применяется при возведении деревянного каркаса для крыши. Максимально точен при измерении углов. Материал для производства – алюминиевые сплавы толщиной до 5 мм.
4. Магнитный. Предназначен для закрепления деталей при сварочных работах.
5. Угольник с упором.
6. Универсальный. Наиболее удобный инструмент с подвижной линейкой, пузырьковым уровнем, рукояткой и чертежным держателем. По сути, это многофункциональный инструмент, применимый практически во всех видах работ.

Функциональные особенности универсального угольника

Комбинированный (универсальный) угольник обладает двухсторонней разметкой и следующими преимуществами:

• регулирует точность вертикальных и горизонтальных разметок;
• применяется как стусло;
• имеет диапазон замеров от 20 до 170 градусов;
• замеряет все виды углов;
• производит разметки под анкеры и саморезы;
• дает возможность одновременно контролировать несколько углов и т. д.

Угольник Свенсона на алиэкспресс

Значительно сэкономить при покупке данного приспособления можно с помощью китайских сайтов, типа широкого распространенного aliexpress. В Москве угольник Свенсона можно оценить в трогательном шоу-руме на площади трех вокзалов, а в сети по запросу «угольник свенсона swanson» можно получить результаты в ценовой категории от 178 рублей до 2,8 тысяч.

• Размер изделия – смотрится в описании товара;
• Рейтинг продавца – остерегайтесь недобросовестных лиц;
• Доставке товара – сроках и стоимости, возможно заказать бесплатный или платный, но ускоренный вариант;
• Отзывы других покупателей о качестве изделия, упаковке и доставке.

• https://domsdelat.ru/instrumenty/ugolnik-svensona-instrukciya-i-sovety-po-ispolzovaniyu.html
• https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/ugolnik-svensona.html
• http://1karkasnydom.ru/ispolzovanie-metricheskogo-ugolnika-svensona

Какого производителя выбрать

Учитывая то, что такие приспособления используются при точных расчетах, ошибки недопустимы

Потому очень важно понимать, какие бренды добросовестно относятся к производству

Среди проверенных выделяются:

• Итальянская фирма ИДФ.
• Американский бренд Стенли.
• Китайский концерн Матрикс.
• Китайский изготовитель Спарта.
• Мексиканский бренд Трупер.
• Российская фирма КРАФТ.
• Китайские мощности Старт.
• Российский производитель Скраб.
• Немецкий изготовитель ВольфКрафт.

Можно заметить, что на рынке находятся серьезные фирмы-производители. Именно поэтому у вас есть широкий выбор как моделей, так и брендов.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза. Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены

Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается . Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Как пользоваться угольником свенсона

Примеры выполнения различных работ:

1. Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
2. Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
3. Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
4. Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
5. Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.
6. Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
7. Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Метрический угольник Свенсона

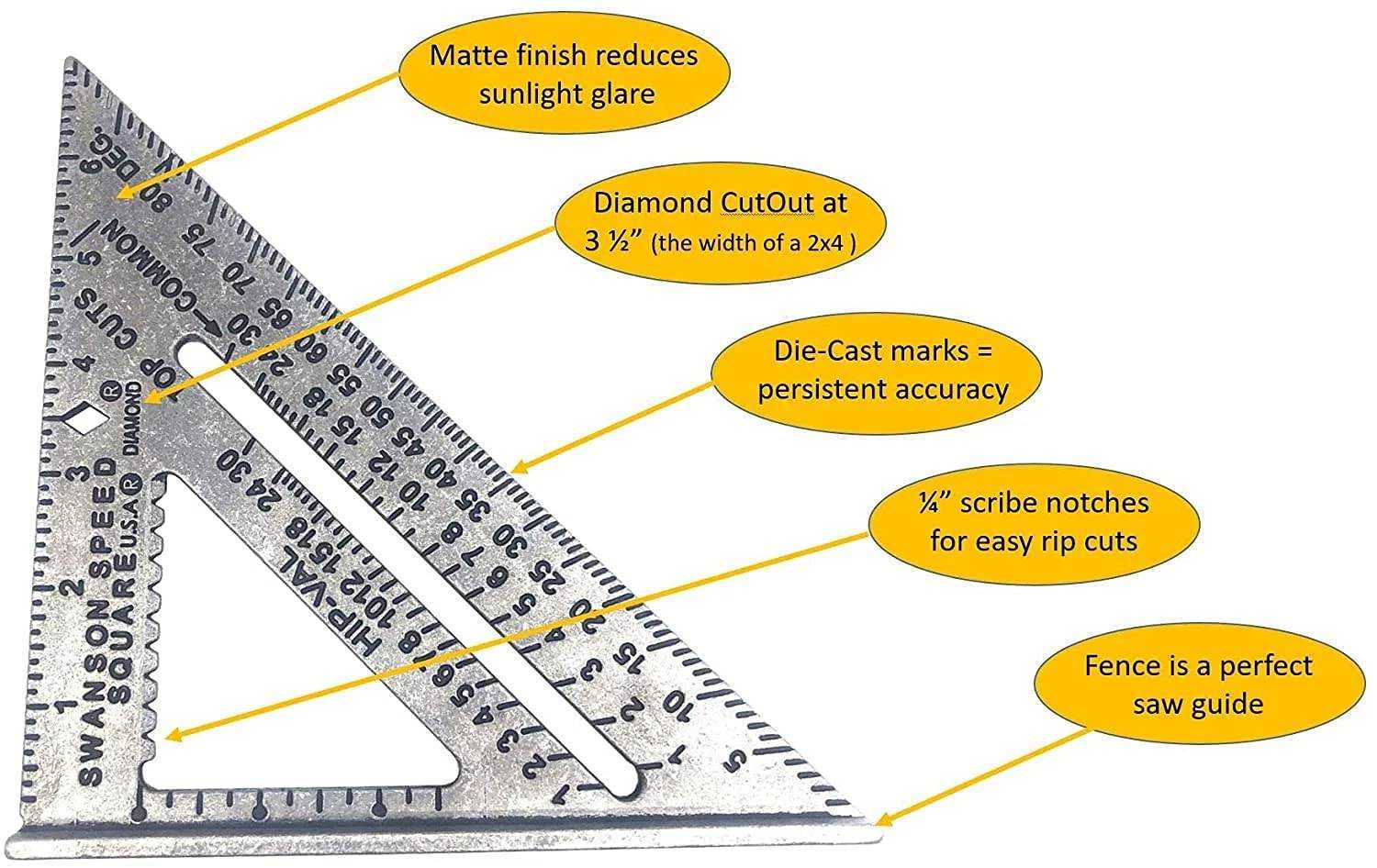

Так чем же хорош оригинальный угольник Свенсона (swanson speed square) и что он собой представляет. В классическом исполнении данный угольник сочетает в себе также транспортир для того чтобы наиболее точно производить разметку деталей во время производства стропильной системы каркасного дома, системы лестниц и лестничных маршей.

Угольник Свенсона с Алиэкспрсс.

Также угольник Свенсона метрический просто незаменим в строительной отрасли при производстве различных изделий, имеющих сложную форму, мебельных элементов, ведении слесарных работ, когда необходимо провести измерение составляющих элементов и их установку под различным углом наклона.

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

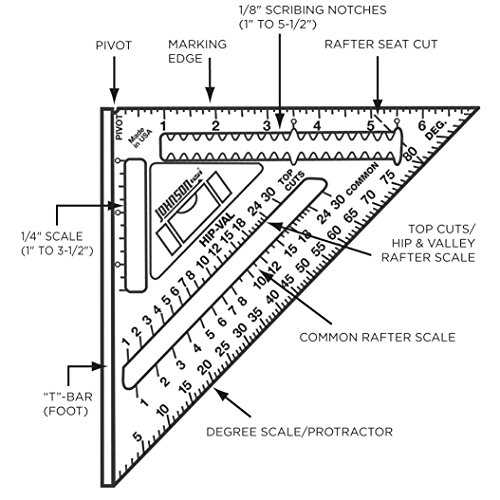

Описание угольника Свенсона

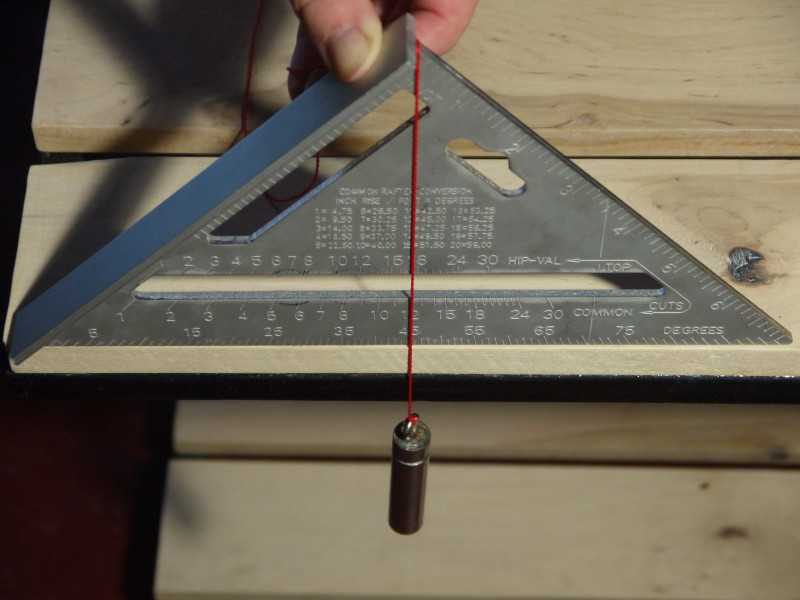

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Как пользоваться инструментом

Ввиду многозадачности изобретения Свенсона инструкция по его применению отличается в зависимости от той задачи, для которой используется на данный момент. Чтобы отметить угол и провести линию под наклоном 90° или 45°, нужно приложить упор к доске, после чего провести линию вдоль нужной стороны. Также можно проверить правильность ранее размеченного прямого или острого угла. Для этого угольник прикладывают к разметке.

За измерение степени наклона в градусах отвечает гипотенуза. Чтобы воспользоваться угломером Свенсона как транспортиром, нужно поставить упор в доску, найти нужный угол наклона на инструменте, повернуть и сразу отчертить линию.

Чтобы использовать угломер как направляющую, нужно зафиксировать на доске инструмент при помощи струбцины, после чего пройтись дисковой пилой или лобзиком.

Чтобы размечать кровлю, устанавливают грифель в начальную точку, поворачивают угольник по стороне катета, пока значение не дойдет до нужного. Затем ставят пометки грифелем, или отрезают.

Чтобы начертить круг угольником, нужно установить в начальной точке изобретение Свенсона, зафиксировать его. На стороне с метками устанавливают острие карандаша. Путем поворачивания устройства по часовой стрелке получают окружность заданного диаметра.
