Зажимает шину при пилении

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку

Ширина хвостовика указывается с наружной стороны зубца ограничителя

Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Основные причины неисправностей и способы их устранения

Главным элементом любой мотопилы является двигатель

Каждый двигатель, неважно какого производителя («Партнер», «Хускварна»,”Stihl”), имеет свой моторесурс. Лимит этого ресурса зависит от качества эксплуатации и условий хранения. Иногда пила может выйти из строя раньше своего заложенного ресурса, в силу плохого качества используемого топлива и масла

По истечении мотолимита или интенсивной работы с пилой, возникают неприятные последствия, когда бензопила:

Иногда пила может выйти из строя раньше своего заложенного ресурса, в силу плохого качества используемого топлива и масла. По истечении мотолимита или интенсивной работы с пилой, возникают неприятные последствия, когда бензопила:

• Не запускается.
• Запускается, но сразу глохнет.
• Работает, но наблюдаются перебои в работе двигателя.
• Двигатель не развивает полную мощность, при нажатии на газ — глохнет.

Последствия весьма разнообразны, так же как и причины их возникновения:

• проблемы с топливом и маслом, нарушена их соотношение или подобраны другие марки топлива и масла, которые не были рекомендованы производителем;
• засорилась топливная система;
• проблемы с системой зажигания;
• сбились настройки карбюратора;
• от вибрации ослабились крепления комплектующих двигателя.

Каждая проблема может быть как самостоятельной, так и комплексной. Иногда эти проблемы могут накладываться друг на друга. Необходимо их рассмотреть более подробно.

Не заводится бензопила

Появилась необходимость провести работу. Не заводится бензопила, какие причины и способы устранения существуют? Современные пилы имеют одинаковый принцип работы и устройство. Поэтому рассмотрим на конкретном примере: какие существуют причины того, что пила штиль 180 не заводится?

Необходимо проверить состояние свечи. Из-за нагара или неправильного зазора между диодами искра не проходит. Тем самым не происходит детонация горючей смеси. Очищаем нагар, регулируем зазор, проверяем наличие искры. Для этого надеванием наконечник с проводом на свечу, прислоняем её к цилиндру (или любой другой металлической поверхности), дергаем стартер. При наличии искры — вкручиваем свечу и заводим двигатель. Наряду с манипуляциями со свечой, необходимо очистить и промыть воздушный фильтр.

Если запуск не произошел, то необходимо произвести регулировку карбюратора. Выполняем настройку согласно инструкции к конкретной бензопиле. Этих действий обычно достаточно, чтобы осуществить запуск двигателя. Эти рекомендации можно использовать и при неисправностях на остальных моделях Штиль (ms142, 240, 250, 350) и даже на моделях других производителей.

Пила завелась и глохнет

Обычно причиной, почему бензопила заводится и глохнет, является плохое качество топлива и нарушения состава горючей смеси. Возможны и еще причины, такие как: засорение топливной системы, неправильная регулировка карбюратора.

Если же топливные фильтры очищены, качество бензина хорошее, то обычно помогает простое добавление оборота винта «L», именно он отвечает за холостые обороты.

Бензопила глохнет при нагрузке

Двигатель запустился, достаточно ровно работает на холостых оборотах, но бензопила глохнет при нажатии на газ. Причинами в этом случае являются: засорение воздушного фильтра, засорение топливного канала, плохое качество топливной смеси, неправильная регулировка карбюратора, проблемы с системой зажигания.

Необходимо слить содержимое бензобака и залить хорошее топливо, с правильным соотношением бензина и масла. Проверить топливный шланг, его целостность, при необходимости промыть бак и шланг. Произвести дополнительную регулировку карбюратора.

Возникающие проблемы достаточно легко устранить своими руками. Не требуют больших затрат, лишь необходимо периодически выполнять профилактику по очищению бензопилы от грязи. Заливать хорошее топливо и использовать масло, которое заявлено производителем. Смешение топлива с маслом рекомендуется делать непосредственно перед работой с бензопилой.

Нет необходимости держать готовую смесь, так как происходит образование смолистых фракций. Эти соединения отрицательно влияют на поршневую группу. В начале работы необходимо дать бензопиле немного прогреться, нагрузку давать постепенно. Соблюдение технологических требований позволит прослужить вашей бензопиле долгое время.

Если неправильно выбрана пильная гарнитура

Часто большинство пильщиков попросту не обращают внимания на то, что не только цепь имеет технические характеристики, но еще шина и ведущая звездочка с венцом. Все эти детали должны соответствовать друг другу по такому техническому параметру, как шаг. Большинство бензопил оснащается гарнитурой со стандартными параметрами шага, равняющегося 0,325. Шина, цепь и ведущая звездочка, а точнее венец, должны иметь одинаковый шаг. Если одна из этих деталей будет не соответствовать одному стандарту, то это приведет к ускоренному износу отдельных частей и всего инструмента.

Шина имеет также такой параметр, как ширина паза. Величина этого значения может варьироваться от 1,1 до 1,6 мм, что зависит от мощности инструмента. Категорически противопоказано устанавливать на бытовую бензопилу шину с шириной паза более 1,3 мм. Стандартная цепь в такой шине будет иметь слишком большой люфт, что приведет к ускоренному износу обеих деталей.

Это интересно!Если на шине с шириной паза 1,3 мм эксплуатировать цепь, толщина хвостовика которой не превышает 1,1 мм, то неравномерное перемещение гарнитуры при работе инструмента приведет к ускоренному износу направляющей. В итоге бензопила начнет пилить криво на одну сторону.

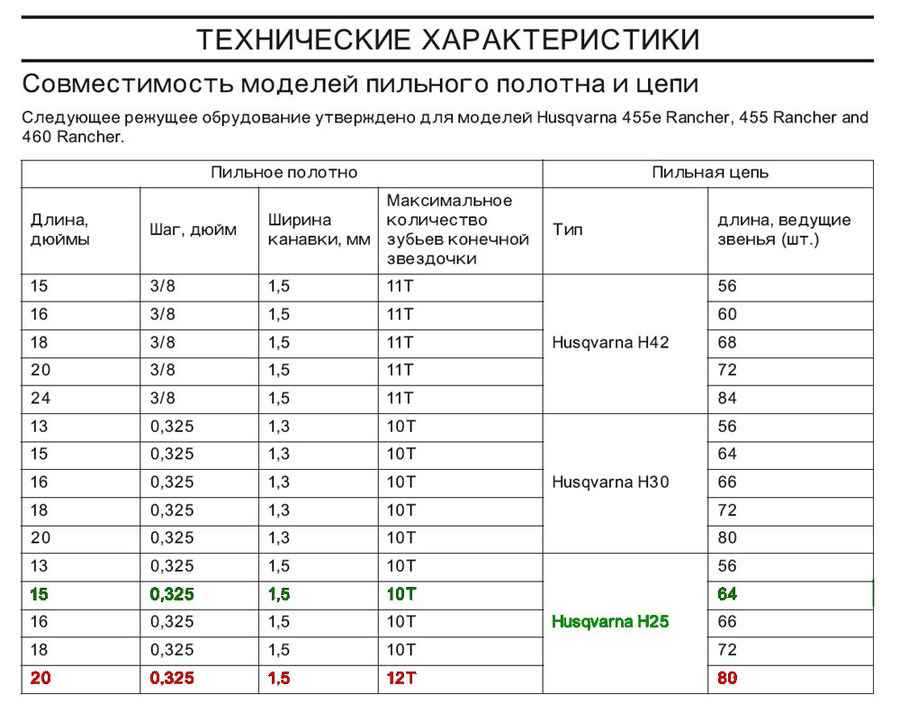

Совместимость пильной шины и цепи

Никогда не покупайте гарнитуру для инструмента, если не знаете или не помните точные размеры. «Примерно такая» цепь, шина или звездочка могут оказаться далеко не подходящими под ваш инструмент, и в итоге понадобится менять все расходные элементы. Чтобы узнать ширину посадки шины, понадобится воспользоваться штангенциркулем или посмотреть в техническом описании к инструменту.

Как правильно отрегулировать бензопилу – советы начинающим

В большинстве сервисных центров регулировка бензопилы выполняется при помощи специального оборудования. У каждой модели есть свои оптимальные значения углов поворота винтов. Как правило, бензопилы не требуют частой регулировки карбюраторов. Тем не менее, они могут потребоваться в определенных случаях:

• При сильном износе поршней мотора – именно это служит причиной того, почему бензопила стреляет;
• При образовании засора внутри карбюратора в результате применения некачественного бензина и выхода из строя воздушного фильтра – в таких случаях потребуется не только регулировка, но и промывка узла;
• При повреждении защитной крышки – нередко это является причиной и того, почему бензопила газует сама.

Существует ряд признаков, прямо указывающих на необходимость регулировки карбюратора:

• Мотор на холостых не работает или бензопила не заводится вообще – причина кроется в плохой топливной смеси;
• Резко увеличился расход топлива и объем выхлопных газов – это следствие перенасыщения карбюратора топливной смесью.

Схема настройки карбюратора может отличаться для разных моделей бензопил. Но, несмотря на это, общий принцип остается неизменным.

• L – Расшифровывается, как «Low», и используется для регулировки низких оборотов;
• H – Имеет значение «High», и отвечает за работу на высоких оборотах;
• T (S, LA) – используется для регулировки холостого хода.

Перед тем, как отрегулировать бензопилу, следует убедиться, что режущая цепь инструмента направлена в противоположную от вас сторону. Бензопилу нужно установить на ровной поверхности так, чтобы ее цепь не касалась других предметов.

Перед тем, как регулировать бензопилу, внимательно изучите порядок действий, указанный в инструкции по эксплуатации. Настройка карбюратора бензопилы состоит из двух этапов – базового, при котором двигатель не заведен и финального, когда мотор бензопилы нагрелся и работает. Порядок действий выглядит следующим образом:

1. Не спеша заверните винты L и H по часовой стрелке до упора, после чего проверните их на полтора оборота против часовой стрелки;
2. Заведите мотор и оставьте бензопилу на 10 минут поработать на невысоких оборотах;
3. Далее приступайте к финальной настройке. Перед тем, как отрегулировать холостой ход бензопилы, потребуется вывернуть винт холостого хода по направлению против часовой стрелки до момента, когда обороты мотора будут минимальными, двигатель будет устойчиво работать, а цепь будет стоять на месте. Если в этом положении винта мотор глохнет, то винт нужно повернуть по часовой стрелке. Если регулировка холостого хода на бензопиле привела к тому, что крутится цепь на холостом ходу, то винт нужно немного повернуть против часовой стрелки;
4. Затем нужно проверить бензопилу на предмет ускорения мотора. Для этого плавно нажимайте на рычаг газа. Если обороты набираются медленно, значит, нужно немного повернуть винт L против часовой стрелки;
5. Далее настройте максимальное число оборотов двигателя. Проверить их можно по наличию сбоев в системе зажигания. Если они есть, то винт H необходимо повернуть против часовой стрелки;
6. После настройки ускорения и максимальных оборотов, нужно снова проверить работу бензопилы на холостом ходу. О том, что вы все сделали правильно, будет свидетельствовать отсутствие движения цепи на холостом ходу и устойчивая работа мотора,

Выполнив все перечисленные действия, вы можете продолжить работу с инструментом. Чтобы в ближайшее время не выполнять регулировку карбюратора снова, используйте только качественное топливо и моторное масло, и старайтесь работать с бензопилой как можно аккуратней.

Алгоритм натяжки цепи на бензопиле

1. Бензопилу размещают в удобном положении на столе или верстаке.
2. Отпускают затяжку шины, но не слишком сильно, чтобы она не болталась. Напротив, при недостаточном отпуске шина остаётся зажатой, а это может привести к срыву регулировочного винта или механизма.
3. Нижний провис цепи хорошо видно. При повороте регулировочного винта (или колеса у бесключевых систем) провис подтягивается.

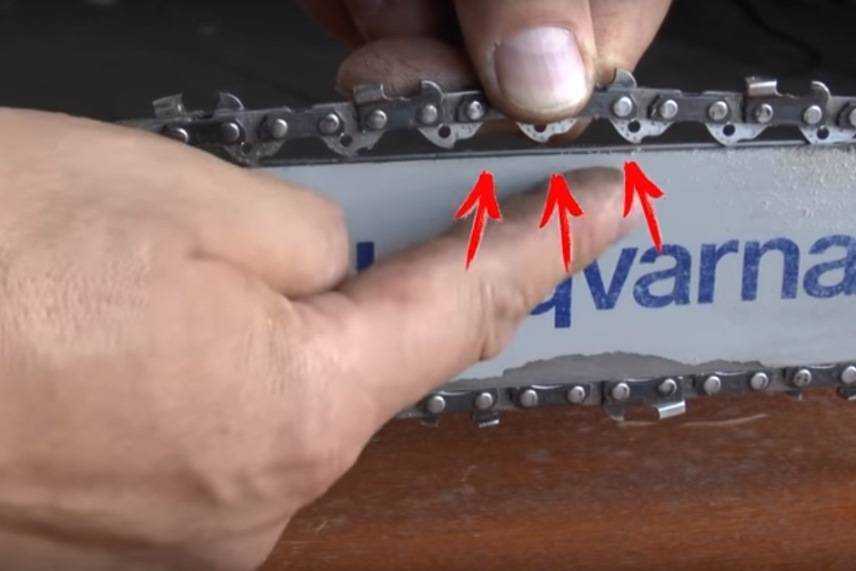

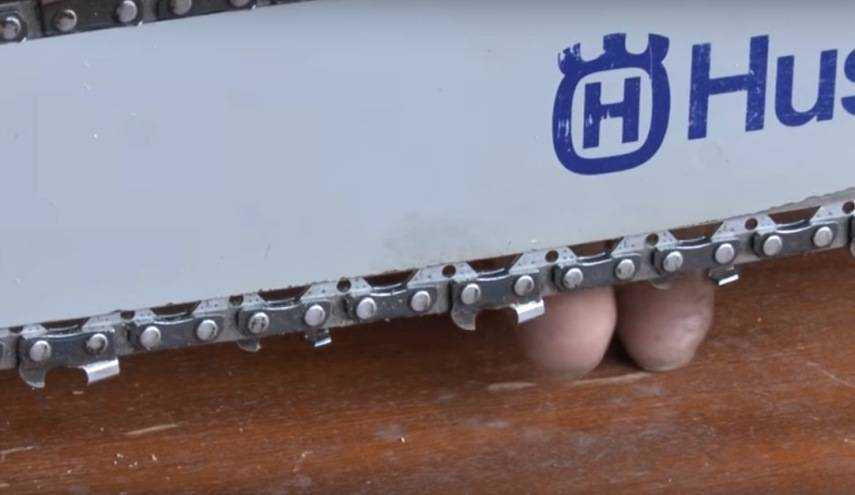

4. Проверяется сила натяжки. Правильность определяют вручную. Примерно в середине шины пальцами с небольшим усилием оттягивают цепь. Она должна выходить из паза на 3-5 мм. Направляющие сегменты цепи, скользящие внутри паза шины при работе, ни в коем случае не должны выходить до конца. Их нижняя часть должна оставаться в направляющем пазе.
5. Гайка или барашек крепления затягивается.
6. Проверяется легкость хода цепи по пазу. Она должна ходить, как вперед, так и назад. Если с небольшим усилием — это допустимо. В работе натяжка быстро ослабнет.
7. Если цепь не движется от руки, операцию повторяют. Гайку крепления отпускают и натяжку ослабляют.

Наглядный пример того, как происходит натяжка цепи на бензопиле, представлен в следующем видео:

Выбор по глубине резания

Глубина резания (глубина пропила) является важной характеристикой бензопилы, определяющей ее производительность. Глубина пропила определяется параметрами режущего инструмента, т.е высотой профиля зуба цепи

Увеличение высоты зуба приводит к увеличению глубины резания за один заход, что повышает скорость пиления. Следует учесть, что увеличение высоты зуба снижает его прочностные характеристики и требует увеличения усилия при распиливании древесины.

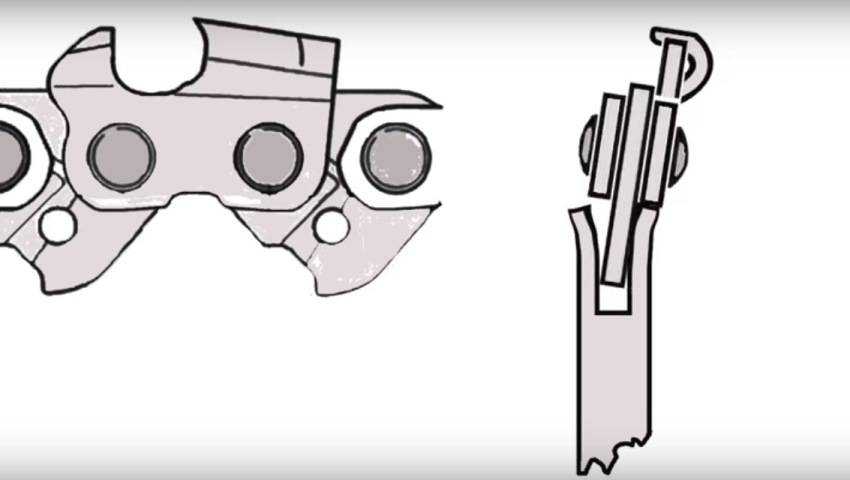

Структура цепи пилы.

В обычной цепи для бензопилы, такая характеристика, как высота зуба, определяется профилем и параметрами ограничителя глубины пропила, который устанавливается на любом рабочем зубе. В новой цепи этот параметр задан производителем

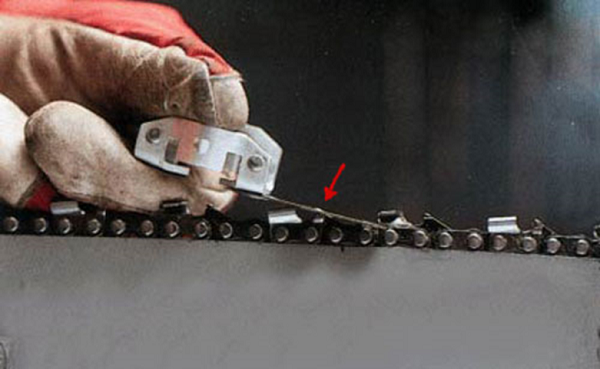

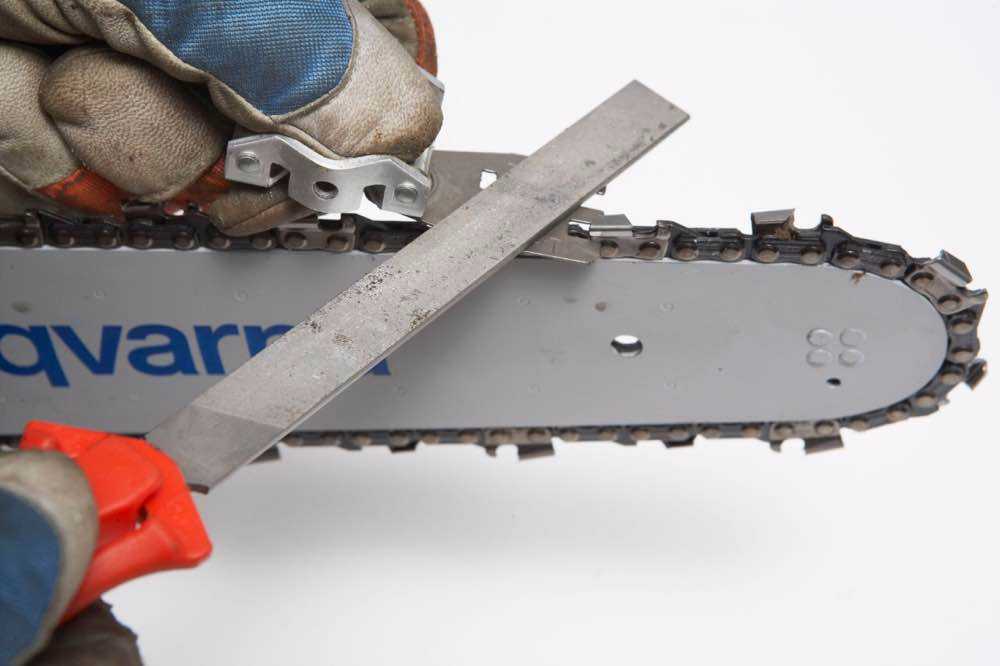

Потребитель может изменить высоту зуба за счет протачивания ограничителя, но к такой операции следует относиться с осторожностью

Серийно выпускаются цепи с двумя высотами профиля зуба – 0,635 мм и 0,762 мм. Цепь с меньшей высотой зуба получила название низкопрофильной, вторая – высокопрофильной. Для бытовых бензопил в основном используют низкопрофильные. Бензопилы с цепями высокого профиля при эксплуатации требуют увеличенных усилий и обладают повышенной вибрацией. Для снижения воздействия отрицательных факторов можно воспользоваться альтернативным подходом – на высокопрофильных шаг звеньев уменьшается, а на низкопрофильных – наоборот.

Регулировка холостого хода

Перед этим этапом регулировки необходимо прогреть двигатель в течение 5-10 минут, избегая высоких оборотов.

Читайте так же

Выворачиванием винта регулировки холостого хода (T/LA/S) против часовой стрелки добейтесь минимальных оборотов, при которых будет обеспечена устойчивая работа двигателя. Убедитесь, что цепь при этом не двигается. Но не более чем на 1/8 оборота. Но на упаковке такую информацию не сложно подобрать новую цепь полотно смазывается. Цепь не крутится; и когда ваша бензопила не работает. То есть, если двигатель на холостом ходу останавливается, доверните винт регулировки холостого хода по часовой стрелке. Если же цепь приводится в движение, выверните винт против часовой стрелки.

Для завершения регулировки карбюратора бензопилы необходимо проверить двигатель на ускорение и максимальные обороты.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать  с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

1. Найти место, где шина крепится к корпусу.
2. Открутить гайки, ослабить звенья, потянув за верхний край.
3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
4. Проверить степень натяжения.
5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу.  Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий  или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм).  Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Когда нужно укоротить или растянуть цепь

Если в результате проверки установлено, что элемент настолько провис, что регулировочный винт не помогает вернуть его в нормальное состояние, единственный способ исправить ситуацию – укоротить цепь. Специалист убирает несколько звеньев, не более 2, пока не достигнет нужной длины.

Растянуть цепь, то есть добавить к ней новые звенья, может понадобиться, если она порвалась и часть элементов потеряна. Купить элементы можно в магазине или используя донора, старую цепь

Важно проследить, чтобы она была аналогичной по толщине, шагу звеньев и форме

Не обязательно для этой цели обращаться в специализированную службу. Дома также можно провести наращивание или укорачивание, если иметь соответствующее оборудование. Для работы нужен заклепочный и расклепочный станок, запасные звенья, заклепки.

Причин растяжения цепи на бензопиле много, от поломки других элементов системы до нарушения правил эксплуатации

Чтобы не довести состояние механизма  до критического, когда требуется дорогостоящий ремонт, важно периодически проверять степень прилегания полотна и устранять дефекты на начальном этапе. Нарастить или укоротить цепь в случае необходимости можно дома, если купить соответствующее оборудование

Поломки системы смазки цепи бензопилы

Существует несколько типичных поломок системы смазывания цепи бензопилы. К ним относится:

• Отсутствие поступления масла или его поступления в слишком малом количестве;
• Переизбыток масла, что приводит к его вытеканию.

Прежде, чем рассмотреть, почему на бензопиле не смазывается цепь, нужно тщательно осмотреть и аккуратно промыть каналы подачи масла на шину. Вполне возможно, что именно из-за их засорения цепь не получает необходимого ей количества масла.

Нередко проблема с вытеканием масла кроется в масляном насосе бензопила. Если он неисправен, то не следует сразу же менять весь узел. Очень часто будет достаточно заменить только плунжер. В других случаях сможет помочь регулировка масляного насоса.

Почему бензопила пилит криво – причины и ремонт

Если при работе бензопилой шину с цепью уводит в сторону, то это свидетельствует об одной из нескольких распространенных неисправностей:

• Зубья цепи заточены неравномерно;
• Используемая цепь не соответствует параметрам шины;
• Пильная гарнитура бензопилы поддается сильному износу.

В любом из этих случае первое, что нужно сделать – это заменить цепь. Для этого нужно выбрать деталь, которая будет соответствовать параметрам, указанным в инструкции по эксплуатации инструмента или же воспользоваться нашей таблицей для побора цепей бензопил. Если и после этого бензопила пилит в бок, то нужно осмотреть шину инструмента. При случайном ударе она могла сместиться, и для ремонта потребуется установить деталь так, как указано на изображениях в руководстве по эксплуатации.

Как сделать, чтобы бензопила работала тихо?

Перед тем, как найти ответы на этот вопрос, нужно разобраться, почему бензоинструмент стал работать громче.

К признакам и причинам этой проблемы относятся:

• резкие стреляющие звуки или стабильное увеличение громкости при наборе оборотов штатным двигателем – проблема с карбюратором;
• периодический стучащий звук – контакт расположенных рядом деталей;
• воющий звук со стороны привода – чрезмерный износ ведущей звезды;
• громкие свистящие шумы – проблемы с инерционным тормозом.

Если ни одной из этих неисправностей нет и оператор просто хочет снизить шум работающего мотора, то это можно сделать при помощи замены штатного глушителя.

Причины, из-за которых бензопилу уводит в сторону

Причинами увода бензопилы в сторону могут являться:

Износ зубьев пильной цепи и шины бензопилы

Неравномерный износ зубьев пильной цепи – основная причина, из-за которой бензопилу уводит во время пиления. Чаще всего это возникает при попадании какого-то зуба на гвоздь или на нечто, ему подобное. Естественно, это приводит к снижению эффективности пиления. В результате, мастер начинает сильнее давить на пилу, увеличивая этим нагрузку на шину и на цепь.

При таком пилении острые зубья нормально разрезают дерево, а зубья затупленные просто лишь переваливаются через место разреза подобно автомобильному колесу, переезжающему кочку. Однако в автомобиле имеется система подвески, амортизаторы. Поэтому такое «форсирование» преграды на автомобиле почти не сказывается.

Пила же таких систем не имеет. Потому цепь, наклоняясь при таких воздействиях, просто давит на ребра шины, постепенно разводя их в стороны. Кроме того, это сопровождается усиленным износом хвостовиков цепи. Если своевременных мер не последует, износ будет развиваться в геометрической прогрессии.

Неправильное натяжение пильной цепи

Не менее важной причиной, из-за которой бензопилу уводит в сторону, является неправильное или несвоевременное натяжение цепи – достаточно сложного и капризного элемента. Согласно типовой инструкции, цепь надо натягивать таким образом, чтобы при попытке ее приподнять было видно три хвостовика

Однако данное правило довольно трудно в использовании. Величина, на которую оттягивается цепь, во многом зависит как от силы пальцев, так и от длины шины.

ВНИМАНИЕ!!!На практике, натягивая цепь на холодной бензопиле, надо исключить ее провисание. При этом прокручивание должно выполняться без существенных усилий. . Следует понимать, что в ходе пиления цепь сильно нагревается, что приводит к ее провисанию

Следует понимать, что в ходе пиления цепь сильно нагревается, что приводит к ее провисанию

Но помня школьный курс физики, к этому следует относиться спокойно. При нагреве металл расширяется, потому, небольшое провисание является нормальным

Следует понимать, что в ходе пиления цепь сильно нагревается, что приводит к ее провисанию. Но помня школьный курс физики, к этому следует относиться спокойно. При нагреве металл расширяется, потому, небольшое провисание является нормальным.

Однако некоторые неопытные мастера забывают об этом факторе и натягивают цепь, ослабшую в ходе пиления. Это в итоге приводит к проблемам при остывании пилы: цепь сжимается и оказывается перетянутой.

Если начать пилить перетянутой пильной цепью, то неизбежно нагреется шина бензопилы, что станет причиной увеличения ее геометрических размеров. Данный факт снова приведет к избыточному натяжению цепи. А это значительно увеличит нагрузку на подшипники, звездочку и шину, ускоряя их износ. Кроме того, это неизбежно выльется и в увод бензопилы при пилении.

ВНИМАНИЕ!!!Если вы хотите побольше узнать об инструментах для работы по дереву и о поделках, выполняемых с их помощью, обязательно ознакомьтесь с материалом по этой ссылке

Почему зажимает цепь на бензопиле?

Причинами того, что на бензопиле не крутится цепь, может послужить повреждение ведущей звезды и подгорание наконечника пильной направляющей. В первую очередь потребуется осмотреть сцепление. Если на ведущей звезде наблюдается неравномерный износ зубьев, трещины или другие дефекты, значит звездочку необходимо заменить.

Если и после этого клинит и рвется цепь бензопилы, значит нужно осмотреть шину. Подгорание ее наконечника, так же как и любой другой части направляющей, приводит к повышенному нагреву и смещению цепи. Во время вращения по шине смещенная в сторону гарнитура подклинивает. Об этом свидетельствуют случаи, при которых цепь растягивается на бензопиле именно в тех местах, где оператор ранее обнаружил подгорание и оплавление направляющей.

Причиной подгорания полотна чаще всего служит поломка системы смазки режущей гарнитуры. В этом случае необходимо тщательно осмотреть масляный насос, а также промыть его от мусора или застывшей смазки.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него.  Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Можно ли укоротить цепь самостоятельно

В случае, когда цепь бензопилы растянулась настолько, что уже не натягивается, возникает необходимость уменьшить ее длину.

Можно и наращивать пильный элемент, добавляя новые звенья, которые можно приобрести отдельно или снять с аналогичного. В магазинах можно увидеть цепь для бензопилы, намотанную на бухты, которая продается на метраж. В общем, ремонт цепей для бензопил можно производить и в домашних условиях, поскольку найти все компоненты для него не составляет труда.

Как убрать заклепку

Чтобы поменять элементы цепи или укоротить ее, потребуется разъединить звенья следующим образом. Зафиксируйте цепной элемент в тисках и сточите заклепки, а именно, их выступающие части. Для этого можно использовать напильник или надфиль. Следите, чтобы не подвергались стачиванию боковые части звена.

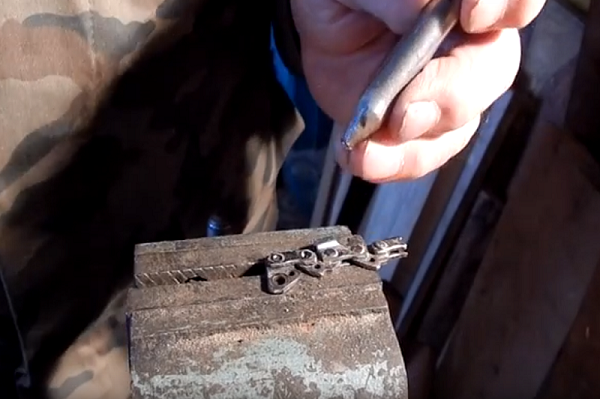

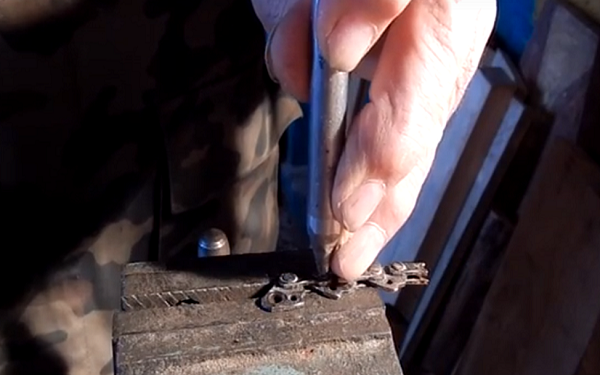

Воспользовавшись бородком (как он выглядит, показано на фото ниже), выбейте заклепку.

Существует еще один вариант разъединения звеньев. Для этого не потребуется стачивать шляпки заклепок. Поместите звено, а именно его заклепку, над каким-либо отверстием в металле или над слегка разведенными губками тисков. Далее, следует поставить слесарный бородок на шляпку заклепки и ударить по нему несколько раз молотком.

Продолжайте выбивать обе заклепки поочередно, поскольку они жестко закреплены противоположной частью звена. Постепенно заклепки начнут выходить из верхней части звена, и оно рассоединится.

Как соединить звенья

Для начала, необходимо приобрести в специализированном магазине звенья, подходящие под тип имеющейся у вас цепи. Делать это придется, если вы стачивали заклепки при разборке цепного элемента. Затем потребуется правильная сборка звена с учетом указанных на нем стрелочек. Собранный элемент положите на наковальню и несильными ударами молотка расклепайте заклепки.

Некоторые умельцы советуют соединять звенья при помощи сварки. Этот метод подойдет, если заклепки были сточены напильником. Но сначала нужно поэкспериментировать на какой-либо железке, чтобы выбрать подходящий режим сварки.

Сварку необходимо проводить укороченным и тонким электродом. Заклепка приваривается к боковой части звена, а лишний металл убирается надфилем. Единственный недостаток такого метода – перегрев металла, из которого сделаны элементы цепи. Как уже говорилось выше, из-за перегрева может снизиться износоустойчивость звеньев.
