Мини бильярдный стол своими руками

Портативный бильярдный стол своими руками

Для многих бильярдный стол непозволительная роскошь, и не только из-за цены, в современной квартире найти место для довольно громоздкой конструкции совсем не просто. Вопрос можно решить разными способами, например, сделать маленький стол, автор этого проекта как раз и предлагает вариант такого бильярдного стола. Это называется, дешево и сердито, по подсчетам автора затраты составили около 150 долларов, но это по их, европейским меркам, у нас пожалуй обойдется дешевле. Действительно, получилась довольно компактная конструкция, причем разборная. Такой столик можно хранить даже на балконе. Что надо, показано на фото

Полный список материалов подробности изготовления можете посмотреть на сайте, ссылка под галереей, ну а подробные пошаговые фото представлены здесь.

Источник фото www.instructables.com/id/Mini-Small-Pool-Table/

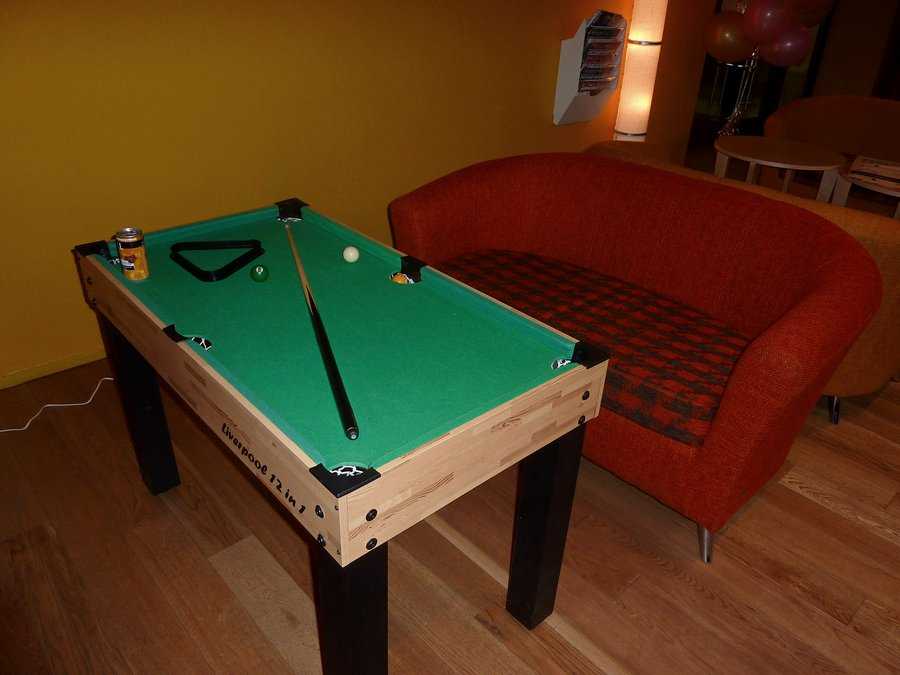

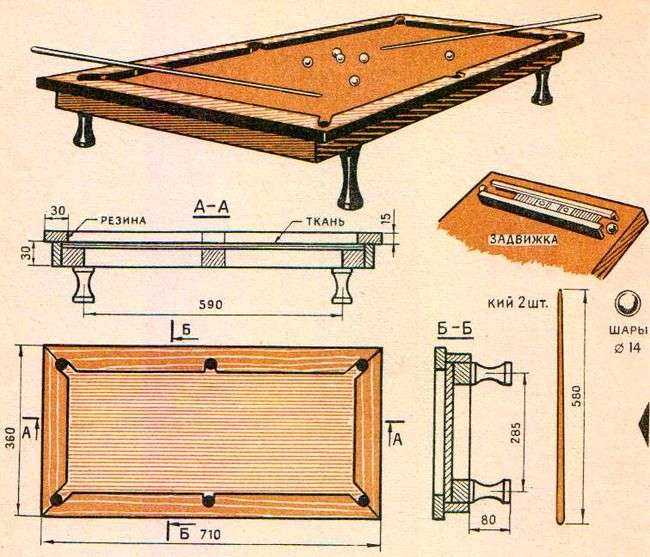

Вот еще один мини вариант, который по размерам составляет приблизительно половину стандартного бильярдного стола. В принципе это только столешница, к днищу закреплены два деревянных бруска полоски в качестве базы, так что мини стол можно установить на любую ровную поверхность. Затраты, как видите тоже минимальные, для бортов использовались велосипедные шины, а лузу сделаны из сетки для скиммера.

Источник фото www.instructables.com/id/Make-Your-Very-Own-Pool-Table

Мини столик для бильярда из картонного ящика

Способ, как сделать мини столик для бильярда из картонного ящика. Конечно, что-то подобное можно купить в магазине игрушек, но такой вы точно не купите. Все что нужно, это картонный ящик, немного зеленого сукна и рулоны туалетной бумаги. Вырежьте из плотного картона крышку, сделайте лузы, вставьте игровое поле в коробку, чтобы получились бортики 1,5 – 2 см. Используйте рулоны туалетной бумаги, чтобы сбалансировать верх при склеивании. Ну и все, приклеить сукно, покрасить и можно начинать игру.

Источник фото www.instructables.com/id/Mini-Pool-Table-Top-Game

Карманный мини-бильярд

Вам нравится бильярд, и вы ни на минуту не хотите расставаться со своей любимой игрой? Не проблема, сделайте предложенный автором карманный мини-бильярд и получайте удовольствие в любое время. Для этого вам понадобится горячий клей, фетр в любом цвете, картон, бамбуковые шпажки, фоторамка любого размера, бисер или металлические шарики.

А также ножницы, наждачная бумага , карандаш, ручка, линейка и острый нож.

Удалите стекло из рамки.
Вырежьте поле из картона и сделайте 6 отверстий.
Приклейте сукно.
С помощью клея закрепите поле в рамке.
Возьмите бамбуковый шампур, обрежьте его до нужной длины и отшлифуйте наждачной бумагой.

Вот и все, можно начинать первый фрейм.

Источник фото www.instructables.com/id/Mini-Pocket-Pool-Table

Карманный мини-бильярд в металлической коробочке

А как вам такой вариант карманного мини-бильярда? Правда, только на 4 лузы, больше места не хватило, но это не так страшно. Ну, здесь объяснять пожалуй ничего не надо, все комплектующие наверняка найдутся в каждом доме, а порядок изготовления хорошо показан на пошаговых фотографиях. Праздник, который всегда с тобой. Если вы бросате курить, теперь будет чем заняться в обеденный перерыв.

Источник фото www.instructables.com/id/Pocket-Yard-Pool-Table

Изготовление и сборка

Как самому изготовить раму?

В первую очередь потребуется приступить к изготовлению рамы. Для этого понадобится нарезать подготовленные бруски дерева в соответствии с размерами, указанными на подготовленном чертеже. Здесь важна точность вплоть до миллиметра: погрешности могут впоследствии стать причиной нестыковок. Из инструментов для этого нужно использовать пила или электролобзик.

Или же можно заказать нарезку по указанным размерам в месте, где были приобретены материалы – это сэкономит время и силы.

Сначала собирается контур стола. 4 балки крепятся друг к другу саморезами при помощи шуруповерта. Затем устанавливаются внутренние бруски тем же способом. Таким образом создается так называемая решетка, на которую впоследствии установится столешница. Лучше всего укрепить конструкцию, и использовать для этого рекомендуется металлические уголки или мелкие брусья. Они фиксируются саморезами или специальным столярным клеем.

Внимание! Чтобы добиться фиксации всех элементов в одной плоскости, без искривлений, лучше всего совершать сборку на полу. Переходим к этапу разметки и установки столешницы. Если во время приобретения листа ЛДСП или другого материала нарезка по установленным размерам не была заказана, необходимо вырезать лист нужных размеров

Для этого нужно нанести разметку, пользуясь уже готовым чертежом, и не забыть учесть несколько важных факторов

Если во время приобретения листа ЛДСП или другого материала нарезка по установленным размерам не была заказана, необходимо вырезать лист нужных размеров. Для этого нужно нанести разметку, пользуясь уже готовым чертежом, и не забыть учесть несколько важных факторов

Переходим к этапу разметки и установки столешницы. Если во время приобретения листа ЛДСП или другого материала нарезка по установленным размерам не была заказана, необходимо вырезать лист нужных размеров. Для этого нужно нанести разметку, пользуясь уже готовым чертежом, и не забыть учесть несколько важных факторов.

Диаметр бильярдного шара – 60 мм, исходя из этого, размер лузы должен быть немного больше. Обычно боковая луза имеет диаметр 70-72 мм, а угловая – 64-66.
Расстояние от линии створа боковой лузы до ее края – 0-1 мм, для угловой лузы это значение должно достигать 5-7 мм.
Лузы можно вырезать уже на том этапе, когда к столешнице будут прикреплены борта.

Как собрать?

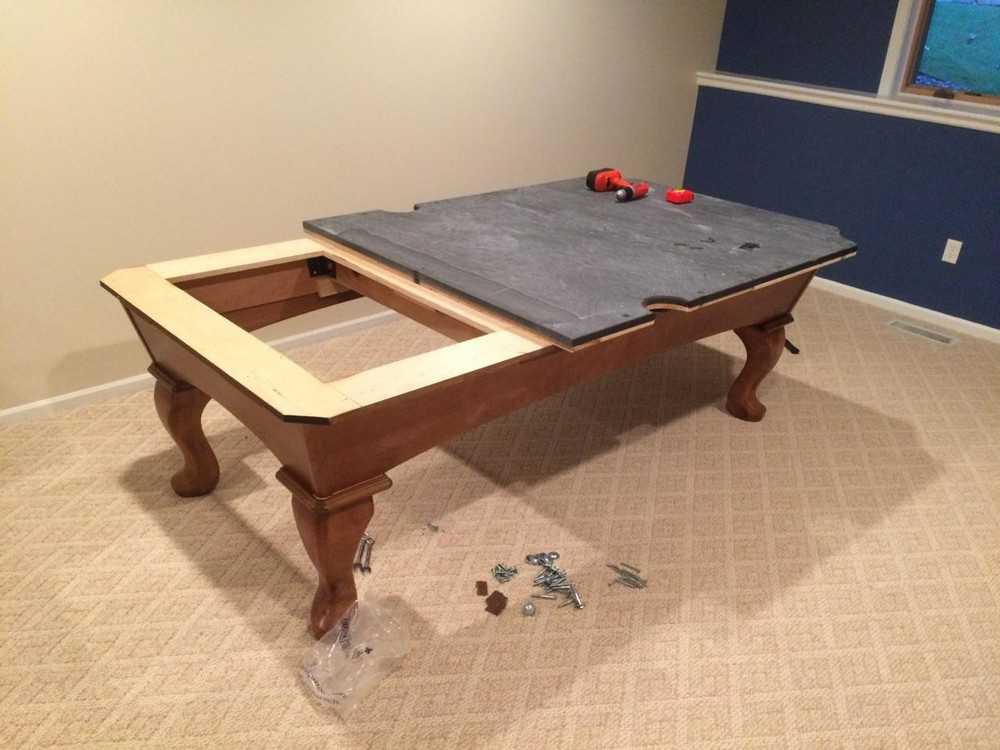

Плита столешницы крепится к каркасу. Для этого можно использовать силиконовый клей-герметик. Лучше всего наносить этот клей равномерно или даже точечно, а столешницу сажать на него в 4 руки, чтобы клей не размазывался.

Для закрепления, когда герметик высохнет, можно закрепить плиту снизу короткими саморезами.

После этого можно сделать борта. Обрезаем деревянные заготовки, но при этом нельзя забывать, что на торцы будут приклеиваться кожаные накладки. Поэтому, если они не были учтены в чертеже, нужно уменьшить ширину каждого борта на толщину имеющейся накладки.

Резина клеится к древесине при помощи универсального строительного клея, главное – нанести вещество на обе склеиваемые поверхности и прижать максимально сильно. После подсыхания клея нужно обрезать резину в соответствии с чертежом – для этого можно использовать простой острый нож, смоченный в мыльной воде. Пока что бортики не фиксируем на столешнице, к этому пункту стоит перейти после натяжки сукна.

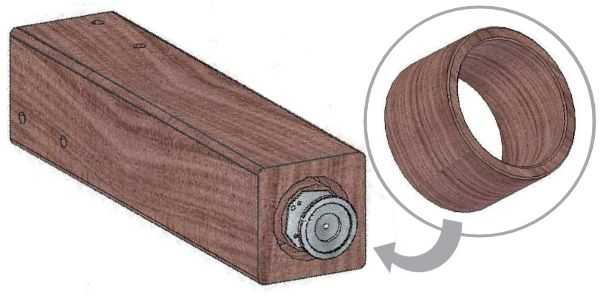

Затем можно приступить к изготовлению ножек для стола. Нарезаем дерево на бруски нужных размеров. Есть множество вариантов оформления, например:

сделать бруски немного толще, чем указано в чертеже и нанести резьбу;
обработать на токарном станке;
обрамить с двух сторон трапециевидными кусочками ЛДСП (если остались обрезки от плиты) и др.

В самом низу на ножки можно установить резиновые накладки для того, чтобы дерево не царапало пол. Если есть желание передвигать стол, вместо этого можно зафиксировать резиновые колесики с тормозами. Для надежного крепления ножек к раме используют болты М6.

Переходим к этапу обтяжки сукном, которое должно покрывать и столешницу, и борта. Ткань крепится к низу столешницы скобами. Каждый борт должен обтягиваться плотно, с максимальной натяжкой по всей длине. Для этого:

Размещаем борт на изнанке ткани.
На середине бруска натягиваем сукно и фиксируем сверху степлером.
Таким же образом выполняем фиксацию справа, затем слева.
Двигаемся от середины к краю борта, постепенно натягивая сукно полностью.

Остатки ткани обрезаются или аккуратно фиксируются. Борта крепятся при помощи саморезов или сквозных болтов.

Затем устанавливаем металлические скобы на лузы, предварительно обтянув их кожей. Заключительный этап – устанавливаем сетки на скобы луз.

Этапы работ

Шаг 1. Производим раскрой ДСП по заранее подготовленному чертежу. Раскрой можно доверить специалистам при покупке листа. При этом будет сохранена геометрия стола.

Шаг 2. Изготавливаем подложку. Вырезаем из ДСП планки:

1295 х 310 мм – 2 шт.;
935 х 310 мм – 2 шт.;
1793 х 180 мм – 2 шт.;
2413 х 180 мм – 2 шт.

Склеиваем планки одинаковой ширины между собой попарно таким образом: Клей используем специальный для дерева или обычный ПВА. Для быстрой склейки можно вкрутить в планки пару саморезов.

Шаг 4. Вырезаем лузы при помощи лобзика и наждачкой шлифуем срезы.

Шаг 5. Сверлим отверстия для крепления подложки к раме (Ø – 4 мм), для прикрепления борта (Ø – 22 мм) и ступенчатые отверстия для гаек и болтов.

Шаг 6. Изготавливаем картонные шаблоны бортов – контуры всех бортов вместе с сечениями. Необходим шаблон короткой стороны стола (1 шт.) и шаблон длинной стороны (с обеих сторон серединной лузы – 2 шт.). Картонные шаблоны позволяют избегать ошибок с раскроем материала для бортов и проверить размер от резины до плиты.

Шаг 7. Примерка шаблонов к игровому полю. Все отверстия, крепления и срезы должны идеально совпадать с плитой. Замерьте отверстия для луз: 70/72 – для прямых и 76/78 – для угловых.

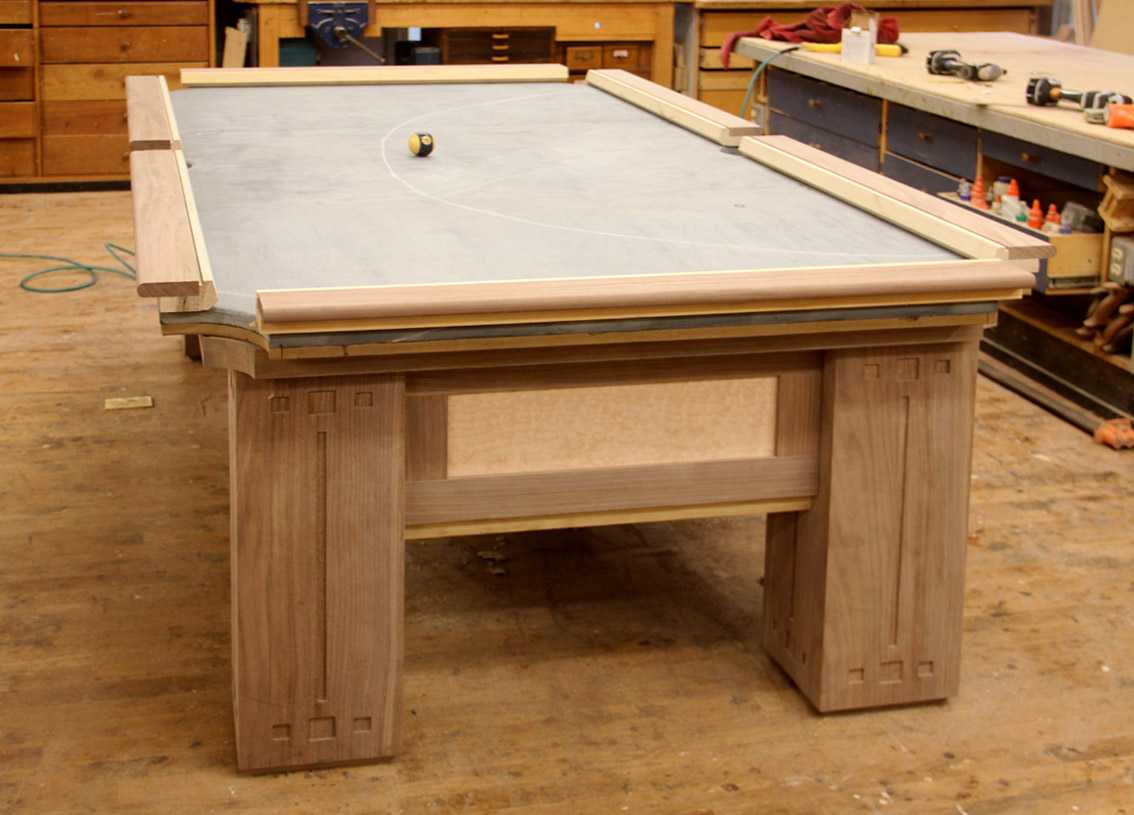

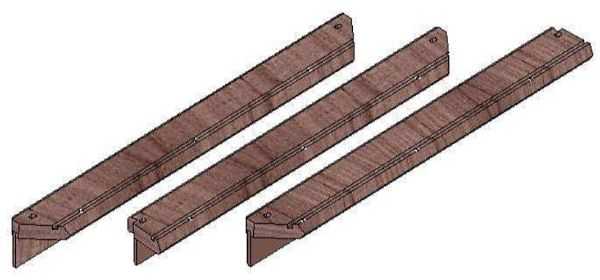

Шаг 8. Изготовление борта. Материал – цельные куски дерева без дефектов, сколов и трещин. По телу борта сверлом Фостнера высверливаются 3 отверстия. Борта вырезаются по чертежам, при помощи фрезера выпиливаются два паза. В один из пазов на ПВА (или любым другим клеем для дерева) приклеивается декоративная планка, которая будет закрывать крепление внешней части борта к игровому полю.

Шаг 9. Вырезаем рейки по размерам всех бортов (сечение 9,5 х 9,5 мм). Они будут держать ткань.

Шаг 10. Изготавление опор для нашего стола. Из двух досок 100 х 40 х 750 мм клеится сердцевина с сечением 80 х 80 мм. На нее наклеиваются доски (толщина – 50 мм). Размер готовой опоры – 170 х 170 х 270 мм.

Послепросушивания всех слоев клея проводится обработка опор: все углы скругляются и шлифуются.

Шаг 11. Изготавливаем царги. Они могут быть как ровные, так и резные. Царги скрепляются с опорами мебельными шкантами (диаметр 16 мм).

Шаг 12. Перемычка изготавливается из цельной древесины без видимых повреждений. С обеих сторон перемычки крепим саморезами или приклеиваем два бруска сечение 40 х 40 мм. По бокам планки врезаем две врезные гайки (М10 или М12), а на края при помощи саморезов прикручиваем металлические уголки.

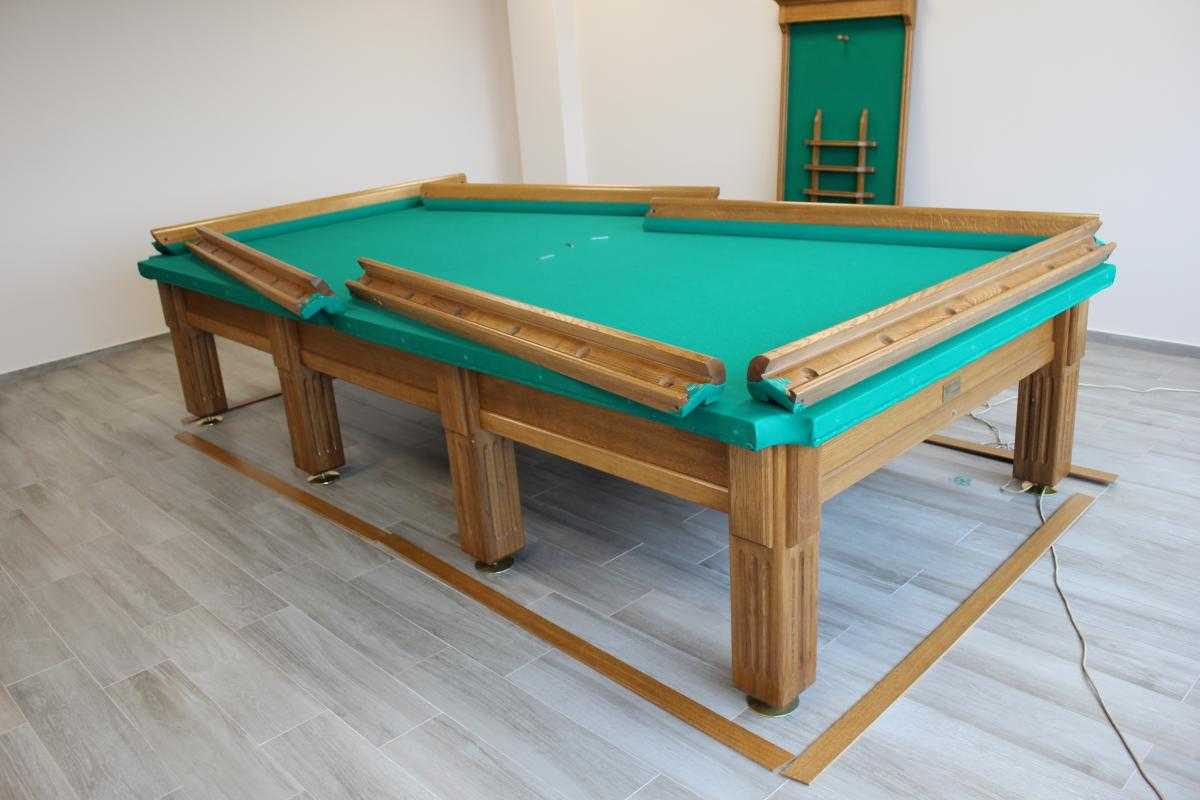

Итак, все детали стола готовы. Можно приступать к контрольной сборке.

Шаг 14. На перемычку приклеиваются бруски. Они должны соответствовать планкам перемычки. Крепим царги к опоре при помощи мебельного винта или обычных металлических уголков и саморезов. На бортах устанавливаются конфирматы. Все узлы собраны – приступаем к сборке. Болты и саморезы полностью не затягиваются!

Опоры скрепляются царгами.

Накладываем подложку.

Только после полной проверки затягиваем все болты и саморезы. Укладываем игровую плиту. Устанавливаем борта. Крепим отверстия луз (этого можно не делать при контрольной сборке).

Шаг 15. Наклеиваем резинку на борта при помощи резинового клея. Наносим клей на борт и на резину, даем ему подсохнуть 30 минут. Затем повторяем процедуру. Затем аккуратно приклеиваем резину на борт, слегка ее натягивая. Смотрим, чтобы края резины и борта совпадали. Острым ножом равняем края резины по бортам.

Шаг 16. Все деревянные детали необходимо обработать пропиткой в 2–4 слоя с полным просыханием каждого слоя. Затем стол покрывается несколькими слоями лака (2–3 слоя). В лак можно добавить немного красителя для придания нужного оттенка.

Шаг 17. Окончательная сборка стола. Устанавливаем длинные царги на опоры, затем короткие царги вместе со стяжками. Укладываем подложку, ввернув гайки. Укладываем игровую плиту и равняем ее при помощи уровня.

Инвентарь и аксессуары

Инвентарь и аксессуары для игры в бильярд приобретаются в специализированных магазинах. Размер шаров и длина кия подбираются с учетом габаритов стола и роста игроков.

Для игры в бильярд, кроме стола, необходимы следующие предметы:

треугольник для сбора мячей;
подставки для кия и шаров;
мел для кия;
щетки и мостик;
кий. Средний размер 1,5–1,6 м.
шары для бильярда подбираются в зависимости от размеров стола: чем меньше стол, тем меньше должен быть диаметр. Шары выпускаются диаметром от 57 мм до 68 мм, материал – полиэстер или пластик.

Примите к сведению: чтобы выбрать кий правильной длины, поставьте его толстым концом на пол. Наклейка должна находиться перед вами на уровне между носом и подбородком.

«дом» — область бильярдного стола, располагающаяся между прямой проходящей через первую точку и передним коротким бортом; «выгон» — часть стола находящаяся между линиями, проходящими через точки 1 и 3, то есть непосредственно в его центре; «глубина» — зона, отделяющая дальний короткий борт от линии, проходящей через третью точку.

https://kare-ug.ru/stoly/bilyardnyj-stol-svoimi-rukami-chertezhi.html
https://samodel.guru/mebel/sdelat/stol/biljardnyj.html
https://doorchange.ru/sovety/bilyardnyj-stol-svoimi-rukami-poshagovaya-instruktsiya-chertezhi-i-razmery-iz-chego-delayut-stoly-dlya-bilyarda-kak-samomu-sdelat-setki-dlya-stola.html
https://www.umeltsi.ru/stoliar/39-delaem-biljard-sami.html
https://lkard-lk.ru/dom/bilyardnyj-stol-svoimi-rukami-1000-foto-master-klassy
https://novamett.ru/stol/bilyardnyj-stol-svoimi-rukami-1000-foto-master-klassy
https://postroika.biz/6376-bilyardnyiy-stol-svoimi-rukami.html
https://AmiduOs.ru/pro-podelki/bilyardnyj-stol-svoimi-rukami-chertezhi-razmery.html
https://6sotok-dom.com/dom/mebel/stoly/bilyardnyj-svoimi-rukami.html
https://udobno77.ru/chem-delat-razmetku-bil-yardnogo-stola/

Финишная обработка

Чтобы стол выглядел благороднее, можно установить под его бортами декоративные панели, обработать все деревянные видимые поверхности и прокрасить их, или вскрыть лаком.

Справка. Декоративные накладки под бортами сделают стол визуально богаче, поэтому, если у столяра останутся куски ЛДСП, можно провести такое декорирование.

Если стол будет использоваться в комнате с неровным полом, ему необходимо организовать стабильность. Легче всего сделать это, установив на ножки колеса на кронштейне.

Совет. Для отдыха также могут пригодиться массажный стол, столик для ноутбука или рисования песком.

Бильярдный стол своими руками, чертежи материалы порядок

Бильярд является одной из самых востребованных игр во многих странах мира. И по сей день огромное удовольствие доставляет игра в компании с друзьями. Но, к сожалению, стоимость одного часа достаточно велика, да и у себя дома поиграть куда интереснее, нежели ездить куда-нибудь.

Да и часто так бывает, что в маленьком городке и нет вовсе бильярдной. Но что делать заядлому игроку, который уже не раз побывал в этой замечательной атмосфере и ощутил всю страсть процесса, забивая очередной шар в лузу. Есть выход.

Бильярдный стол своими руками можно сделать так же просто, как шкаф или тумбочку.

Только здесь придется приложить чуть больше усилий и упорства, потому что он по сути является предметом роскоши и должен соответствующе выглядеть. Но не стоит рассчитывать на 100% достижение результата с первого раза.

Ведь создание бильярдных столов стало не просто ремеслом для многих, а искусством, которым можно овладеть, лишь потратив много времени на практике и сотворив не один такой стол.

И с каждым разом он будет получаться все лучше и красивее.

С чего начать?

Для того, чтобы сделать хороший бильярдный стол своими руками чертежи не обязательно составлять самостоятельно. Их достаточно много можно найти в интернете, у знакомых мастеров или, в конце концов, обратиться за помощью к опытному столяру. Он уж точно подскажет и покажет, как правильно начать, как рассчитать ребра жесткости.

Ведь бильярдный стол должен быть максимально прочным и тяжелым, чтобы при игре он не вибрировал и не перекашивался при опоре на него. Поэтому у многих сразу возникает первый вопрос, как сделать бильярдный стол своими руками, чтобы он был крепким, прочным, правильных геометрических параметров и максимально функциональным.

Игорный стол — это еще и элемент интерьера, поэтому его необходимо выполнять в стиле дизайна помещения. Также бывает так, что комната очень мала, и в ней должен поместиться не только стол для бильярда, но и вспомогательная мебель, то следует конструировать его разборным.

В общем, в соответствии с помещением и пространственными возможностями. Точно также и его габаритные размеры. Оптимальным считается высота80 см, длина 2 и ширина1 м. А если же получиться 0,83х190х90, то я уверен вы разницы и не почувствуете от оригинала.

Материалы

Для того, чтобы сделать бильярдный стол своими руками потребуются соответственно и качественные материалы. Раньше в качестве них использовалась только качественная цельная древесина благородных пород, например, дуб или бук.

В более дешевых моделях применяли более доступные и легче обрабатываемые породы, например, сосну. Притом стол был полностью из нее сделан, начиная от ножек и заканчивая столешницей. Сегодня же в качестве столешницы дешевле и намного проще будет использовать ЛДСП толщиной не менее18 мм.

Можно и толще, будет даже надежнее, но и стол будет намного тяжелее.

цельная древесина (рейки и декоративные планки из нее) для бортов;
ЛДСП (столешница, опорная конструкция и ножки);
металлические скобы-накладки для луз;
ткань подкладочная и декоративная;
метизы;
сетка для луз;
резина для ударной кромки;
регулируемые ножки.

В списке возможно представлены не все материалы, поэтому будьте наготове, что-нибудь докупить.

Разобравшись с теорией приступаем к практике

На первом этапе раскраиваем ЛДСП, это можно произвести в той же организации, где его и покупали. Данная услуга стоит не так дорого, поэтому ей вполне можно воспользоваться. Тем более что на профессиональном оборудовании вам гарантировано 100% соблюдение геометрии.

Далее, изготовление бильярдного стола своими руками переходит в стадию сборки всей конструкции. Как правило, одного стандартного листа ДСП как раз хватит на покрытие и опорную конструкцию с боковинами. При этом столешница может иметь размеры 2,18х1,18 м, а элементы опорной конструкции из оставшейся части как раз получаются по13,5 см.

Многие на этом этапе задаются вопросами «как сделать опорную конструкцию, чтобы получился крепкий бильярдный стол, как сделать правильно крепеж всех элементов, чтобы конструкция не играла?» А ответ ведь достаточно прост.

Главное, чтобы опорная конструкция имела как минимум 3 ребра жесткости, т. е. ее можно сделать в виде решетки, а все элементы следует скреплять между собой стяжками с проклейкой торцов. Затем обязательно необходимо укрепить конструкцию небольшими металлическими уголками деревянными брусочками. Снизу не видно.

В качестве ножек необходимо использовать надежные и толстые элементы из цельной древесины. Это могут быть бруски толщиной не менее 100х100 см на мой взгляд. Их можно выполнить резными или обшить тем же ЛДСП с последующей отделкой кромок.

Материалы и инструменты

Швейный стол может быть изготовлен из различных материалов:

ОРВ ДСП ; духовки МДФ ; Специальные мебельные панели.

Если Вы используете неламинированную ДСП, то после производства столешницу необходимо обработать лаком и обработать лаком.

Лучше покупать готовые мебельные плиты, которые имеют законченную и гладкую поверхность в различных тонах древесины.

Тебе тоже нужны инструменты:

линейка метров и карандаш; Винты и самонарезающие винты; отвёртку; специальные мебельные петли; электрическую головоломку; Дверные ручки, ножки инвалидной коляски; электрическую дрель; Уровень строительства.

Особенности конструкции

При создании самодельного бильярдного стола нет смысла изобретать колесо. Лучше отталкиваться от тех подходов, которые характерны для крупной промышленности, выпускающей подобные изделия.

Под основной частью игрового поля располагается лафет. Такое название имеет очень мощная, основательно высушенная деревянная доска. С технической точки зрения лафет — это каркас бильярдного стола.

Эта деталь располагается по периметру всего стола и доходит точно до границы его бортов. В зависимости от выбора потребителя лафет шпонируют или красят в тон стола; при самостоятельном изготовлении никто не мешает поступать так же. А вот такая уловка производителей, как изготовление каркаса стола из фанеры, заведомо не нужна – получится очень ненадежная и недолговечная конструкция. Следующая немаловажная часть — это царга. Предусматривается обычно использование 2 коротких и 2 удлиненных царг, образующих раму.

Перемычки оснащаются регулирующими болтами. На каждом болте есть гайки. Чем больше таких крепежных элементов, тем легче подрегулировать поверхность стола. На моделях с игровыми полями толщиной 0,038 м и более используется торцевое крепление борта, а если она меньше, прибегают к вертикальному креплению. С 1863 года неизменно популярным остается шульцевское крепление деталей, оно подразумевает использование специальных пазов и опоры уникальной формы.

Чертеж с размерами

Сейчас достаточно просто найти необходимый чертеж бильярдного стола в интернете. Главное, чтобы проект вписывался по габаритам в комнату, предназначенную для установки этой мебели.

Важно! Учитывайте, что в комнате должно быть достаточно свободного места для комфортного передвижения нескольких человек, играющих в бильярд. Если же у проектировщика отсутствует желание скачивать и распечатывать уже готовый чертеж, или он не нашел подходящий вариант, можно начертить схему самостоятельно, на бумаге или в графическом редакторе. Кроме того, можно заказать чертеж у опытного столяра – это сэкономит время на создание проекта и избавит от хлопот в будущем

Кроме того, можно заказать чертеж у опытного столяра – это сэкономит время на создание проекта и избавит от хлопот в будущем

Если же у проектировщика отсутствует желание скачивать и распечатывать уже готовый чертеж, или он не нашел подходящий вариант, можно начертить схему самостоятельно, на бумаге или в графическом редакторе. Кроме того, можно заказать чертеж у опытного столяра – это сэкономит время на создание проекта и избавит от хлопот в будущем.

Оптимальным вариантом размера бильярдного стола считается:

длина – 2 м;
ширина – 1 м;
высота – 80 см.

Соотношение сторон желательно соблюдать 2 к 1, на каком бы размере не остановился проектировщик. А высота в 80 см комфортна для всех игроков.

Расчёт

Важно правильно расчитать все величины перед изготовлением бильярдного стола

Расчёт бильярдного стола включает в себя определение полной ширины, высоты и общей конструкции. Для самостоятельного изготовления оптимальным выбором станет использование ДСП или МДФ в качестве основания. Эти материалы имеют ровную поверхность и достаточную тяжесть. Для достижения большей надёжности и массивности рекомендуется использовать несколько слоёв материала, которые значительно увеличат вес.

За основу вычислений принимается размер игрового поля. Длина вдвое больше ширины. К этим размерам прибавляется двойная ширина борта. Полученные величины определят габариты столешницы в плане.

Классическая высота игрового поля составляет 75 см, к ней прибавляется высота бортов. Высота опор вычисляется путём вычитания из общей высоты стола толщины рамы и основы столешницы плюс длина шипа. Рекомендуется создать собственный сборочный чертёж, чтобы более детально представить себе состав конструкции, определиться с порядком сборки, уточнить размеры и технологию.

Стол-трансформер

Такой вариант является особо интересным для жителей квартир, которые хотят дома заниматься своим увлечением, но при этом пытаются грамотно использовать пространство.

В этом случае нам понадобится обычный стол, который при желании мы можем сделать самостоятельно. Такой стол получиться существенно меньше, чем традиционный вариант, но это для нас проблемой не будет.

Дальше нам надо сделать все то же самое, что делалось в ранее описанном варианте. Поэтому мы делаем мягкое покрытие столешницы и делаем перетяжку сукном.

Дальше добавляем рамки с лузами. Теперь идет самое интересное – на рамках нам нужно сделать пазы под крепления нашей второй столешницы, которая будет накрывать наш бильярдный стол и делать его обеденным, например.

После этого нам нужно сделать столешницу и поделить ее на несколько частей – листов, которые будут накрывать бильярдный стол.

В итоге мы получим простой обеденный стол для повседневной жизни, с небольшим сюрпризом внутри, на случай, если мы решим немного поиграть.
