Как правильно натянуть цепь на бензопиле: инструкция, устройства

Полезные советы, как натягивать цепь на электропилу

Электропила используется при больших объёмах столярных и плотницких работ везде, где поблизости есть электрическая розетка. Эффективность работы с ней во многом зависит от того, насколько правильно натянута цепь на её шине, так как натянутая слабо, цепь при работе пилы будет с шины слетать, а перетянутая – создавать большую нагрузку на ведущую звездочку и двигатель устройства. Ниже приводится несколько практических рекомендаций о том, как надо правильно натягивать цепь на шину электропилы, практически, любой китайской модели.

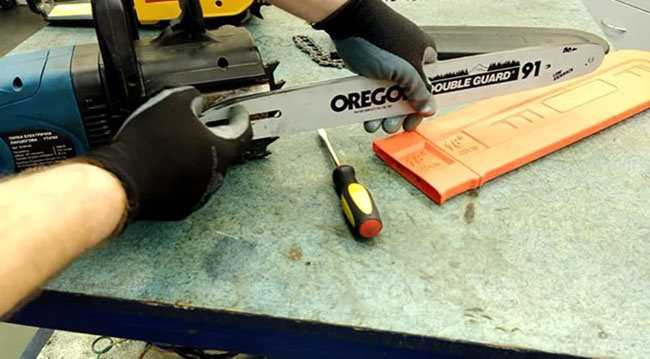

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

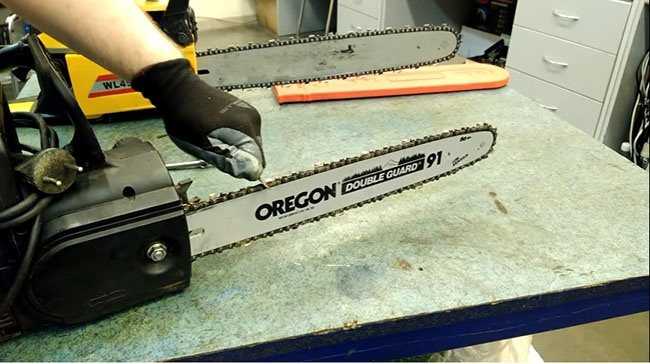

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

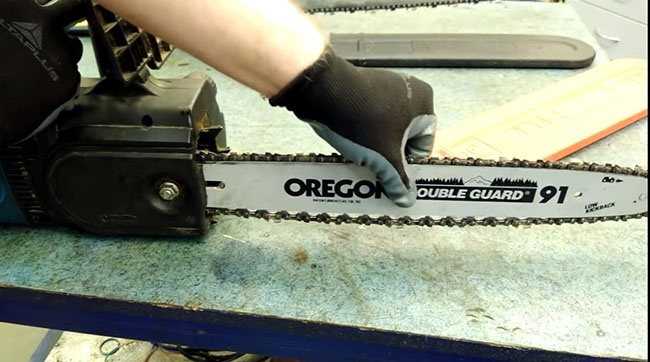

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова. После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении. Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

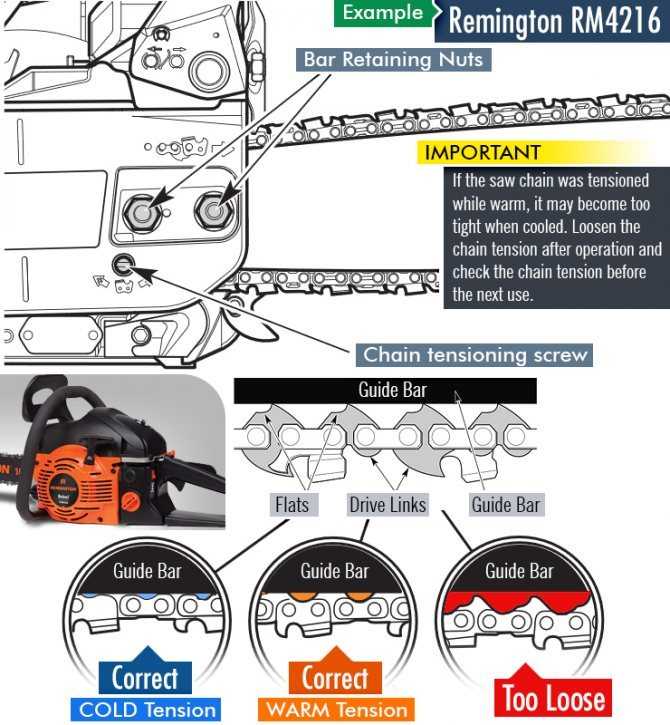

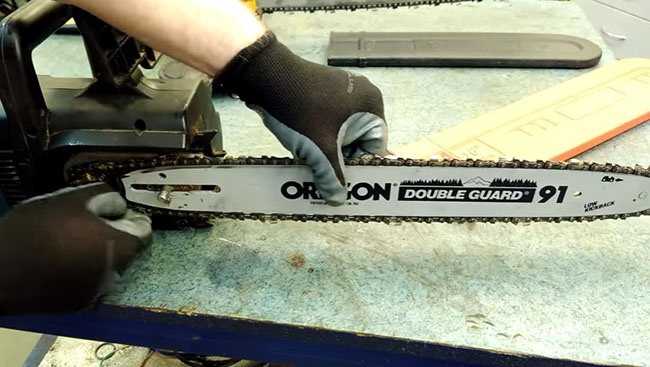

Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.

Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.

Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.

По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.

И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой или несмазанной, иначе существует риск её разрыва при последующей работе.

Полная видеоверсия рекомендаций по натягиванию пильной цепи на бензо- и электропилу. Источник (Source)

О размере шага

Главной характеристикой любой бензопильной цепи является её шаг, характеризующий расстояние между соседними зубьями. Для каждой модели пилы значение шага по умолчанию фиксированное и определяется характеристиками ведущей звёздочки и установленной шины. Поэтому просто так взять и поставить на свою мотопилу цепь с большим или меньшим шагом не получится. Для этого придётся менять и звёздочку с шиной. Но не всегда в этом есть смысл.

Безусловно, чем больше значение шага, тем выше производительность работы. Однако не следует гнаться за максимально возможной величиной – его следует выбирать с учётом мощности пилы:

с увеличением шага возрастает скорость вращения цепи;
увеличивается сопротивление древесины;
возрастает нагрузка на двигатель.

В результате, если шаг не соответствует рабочим параметрам пилы, работа в таком режиме может привести к быстрому выходу инструмента из строя.

Кроме того, чем больше шаг пильной цепи, тем выше её агрессивность – она сильнее рвёт дерево. Одновременно увеличивается и ширина пропила. Удерживать и контролировать такой инструмент тоже будет намного сложнее.

Для удобства выбора все представленные на рынке варианты цепей стандартизированы под определённые размеры шага:

1/4 дюйма – самый маленький шаг, звенья расположены максимально близко друг к другу. Такая оснастка подходит для маломощных садовых пил.
325 дюйма – самый популярный вариант для пил начального класса мощностью в 3-3.5 л.с. Вибрации при пилении такой цепью минимальные, поэтому работа не утомляет, срез получается ровный, древесину пила не рвёт. Однако при длительной работе 0.325-дюймовые гарнитуры быстро тупятся.
3/8 дюйма – это оснастка для полупрофессионального и профессионального инструмента мощностью 4 л.с. Такой цепью можно без лишних усилий перепиливать средние по толщине стволы.
404 дюйма – гарнитура только для пил класса Профи, оснащаемых двигателями мощностью от 5.5 л.с. Таким инструментом можно пилить стволы любой толщины.
3/4 дюйма – достаточно редко встречающаяся размерность, предназначенная для пил с особо мощными двигателями.

Несколько слов о том, почему в большинстве случаев не следует перенастраивать пилу под цепи с меньшим или большим шагом. Если на маломощную пилу поставить гарнитуру с большими зубьями, то мощности и крутящего момента двигателя будет недостаточно для её протаскивания через дерево – крупная цепь будет встречать серьёзное сопротивление. Поэтому работа будет непродуктивной, а инструмент может попросту выйти из строя.

Не стоит и ставить цепи с мелким шагом на мощные профи-пилы. Их двигатель рассчитан на более крупную и агрессивную оснастку, поэтому зубцы будут просто проскальзывать, практически не касаясь дерева. Двигатель же ввиду отсутствия сопротивления будет работать практически на максимальных оборотах, что негативно отразится на его состоянии.

В быту же чаще всего используются цепи с шагом 0.325 дюйма. Их производительности достаточно для большинства садово-огородных работ, подходят они и для строительства загородного дома. Кроме того, у такой гарнитуры выше точность реза — она обратно пропорциональна шагу. Ещё одно преимущество таких цепей – меньшая вероятность отскока пилы.

Замена пильного элемента бензопилы

Если требуется замена цепи на бензопиле, то выполните следующие действия.

Снимите крышку, закрывающую звездочку. Для этого чаще всего необходимо открутить крепежные гайки.

Открутив крепеж, снимите крышку, закрывающую муфту со звездочкой.

Взявшись рукой за шину, подайте ее в сторону звездочки, чтобы цепь ослабла.

Снимите цепной элемент с ведущей звездочки.

Теперь необходимо установить цепь на бензопилу. Возьмите новый пильный элемент и оденьте его сначала на ведущую звездочку.

Затем нужно одеть цепь на шину, уложив элемент в ее паз по всему периметру

Важно, чтобы звенья правильно оделись на ведомую звездочку, находящуюся на вершине шины При установке обратите внимание на направление режущих звеньев. Они должны быть направлены в противоположную от агрегата сторону, на верхней части шины

Подайте шину в противоположном относительно двигателя направлении, чтобы немного подтянуть цепь

После укладки пильного элемента, прежде чем ставить крышку на место, необходимо совместить винт, посредством которого проводится регулировка натяжения, с регулятором, находящимся за шиной. Только после этого можно надеть крышку и слегка прикрутить гайки. Далее, вставьте отвертку в регулировочный винт и произведите окончательное натяжение. Как производится правильная натяжка цепи, было рассказано выше.

Немного приподнимите шину и затяните гайки, таким образом зафиксировав ее

Важно не переусердствовать и не сорвать резьбу

Как отличить китайскую бензопилу Stihl MS 660 от оригинала

Подделка бензопилы Stihl MS660

Бензопилы Stihl очень удобны для подделки — у них характерная цветовая схема. Бензопилы Stihl очень выгодны для подделки — они дорогие и имеют авторитет среди потребителей. Motopila.Ru представляет Вам подделку которая прочно заняла место на российском рынке — поддельную бензопилу Stihl MS660.

В данном случае работала стандартная схема: взять бензопилу «ChainSaw 5200» и наклеить на неё подходящую этикетку.

Поддельная бензопила Stihl MS660 Замечена: весна 2010 Цена: просят от 5 до 15 тысяч рублей, в зависимости от правдоподобности истории и наглости продавца

Настоящая бензопила Stihl MS660 это тяжёлая во всех смыслах пила. Вес более 7 килограмм. Мощность более 7 лошадиных сил. Может использоваться в пилорамах, что подразумевает непрерывную работу в течении длительного времени. На февраль 2011 года эта пила стоит около 35 тысяч рублей в розницу.

Подделка имеет такие же размеры, весит столько же, но предполагаемая мощность в два раза меньше и про тяжёлые длительные работы можно даже не вспоминать.

Официальное представительство Stihl сделало картинки на которых можно сравнить внешний вид подделки и оригинала.

Как видно, в качестве основы использована традиционная модель «5200» и самоклеящиеся бумажки.

А вот иллюстрации которые редакция Motopila.Ru собрала с сайтов объявлений.

Стандартная этикетка — первая строчка может быть любой, и именно она определяет «модель» и цену бензопилы.

Можно сказать что перед нами очень качественная подделка — прилагаемая инструкция оформлена в стиле традиционном для бензопил Stihl. Скорее всего это распечатка настоящей инструкции к бензопиле Stihl, и для подделки она не подходит.

Прилагать настоящую инструкцию к поддельной бензопиле очень неразумно, ибо пила на картинке не похожа на ту что впаривают.

Этот комплект менее качественный, но более честный — к поддельной бензопиле Stihl прилагается поддельная инструкция Stihl. На ней даже изображена та же пила что получает покупатель.

Для большей убедительности прилагается бумажка называемая «товарный чек» из которой следует что пила стоящая 35 тысяч рублей была куплена в магазине за 19 тысяч 500 рублей.

Если Вы думаете что этот продавец честно купил пилу в магазине и искренне заблуждается в её происхождении то это зря.

Вот ровно та же инструкция, но без приложенного «товарного чека».

«Чек» закрывал надпись «СДЕЛАНО В РОССИИ». Неужели вы думаете что человек продающий бензопилу на которой написано «Made in Germany» и прилагающий к ней инструкцию с надписью «Сделано в России» не знает что именно он продаёт?

Купил себе вторую дали по акции.
На работе выдали вместо денег
Подарили на день рождения, ноу меня уже есть.

Эти бесхитростные истории очень хорошо действуют на тех кто хочет на халяву получить «настоящую бензопилу Stihl».

Но давайте будем честными, продавцы этого мусора, в отличии от своих покупателей, не всегда являются «тупыми мудаками думающими лишь о выгоде».

Автор это фотографии продемонстрировал и творческую жилку, и любовь к своему делу.

Как проверить правильную натяжку?

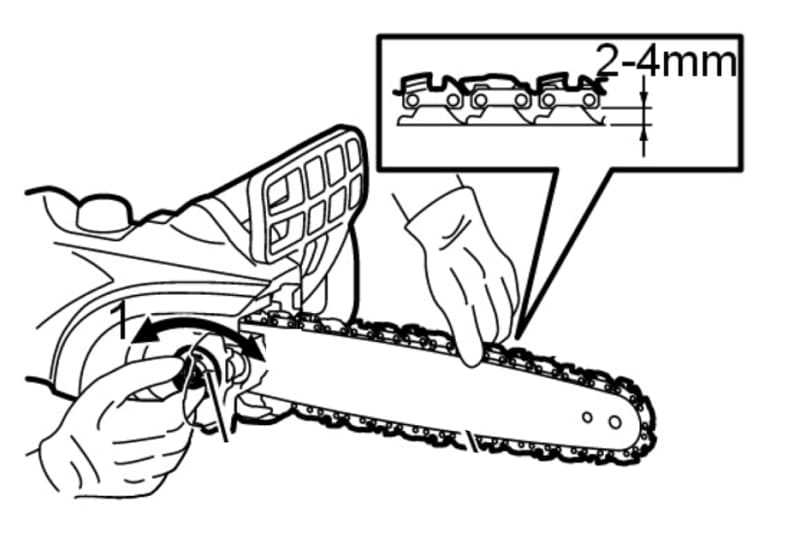

Чтобы проветрить качество натяжения, следует плавно оттянуть ее в средней части шины.

Допустимый уровень выхода хвостов режущих звеньев должен быть не более 2/3 их длины.

Определить необходимость подтяжки можно и по следующим признакам:

появление скрипа и скрежета в области расположения основной ведущей звездочки;
ослабление затяжки защитного механизма, крепежа шины;
заедание при пилении, усиление вибрации и шума.

У бензопилы снижается продуктивность и увеличивается время работы. Даже при пилении мягких сортов древесины цепь начинает застревать в пазе, снижаются обороты и плавность хода.

Как работает система смазки цепи бензопилы?

Система автоматического внесения масла на пильную гарнитуру работает по довольно простому принципу. Смазка цепи бензопилы непрерывно выполняется под воздействием встроенного масляного насоса, скорость работы которого зависит от скорости вращения коленчатого вала двигателя. Как только оператор нажимает на курок газа, повышая, тем самым, обороты ДВС пилы, шестерня, расположенная на главном валу мотора, увеличивает скорость вращения вала насоса.

Для стабильного взаимодействия шестерни и вала штатного насоса в комплектации бензопилы предусмотрена червячная передача. Во время увеличения скорости вращения вала насоса, помпа создает давление, необходимое для перекачивания масла по направлению к шине. Конец масляной магистрали находиться в той части, где расположена продольная штатная проточка. В этом же месте шина соединяется с заводским картером бензиновой пилы. Во время установки шины на используемый в быту садовый инструмент деталь соединяется с масляным каналом, по которому смазка беспрепятственно поступает к пильной гарнитуре.

Снятие рукоятки

Конкретное разборка Stihl 100 восемьдесят начинается с снятия ручки, которая крепится к корпусу бензопилы при помощи 3-х резиновых амортизаторов. Чтоб вытащить, нужно вытащить пластмассовые пробки из внутренней полости амортизаторов, потом, используя сильную отвертку, поначалу выжмите верхний амортизатор, позже тот, который поближе к задней ручки.

На задней панели ручки есть курок дроссельной заслонки, который соединен с карбюратором при помощи проволочного стержня, для того чтоб отключить курок дросселя от курок дросселя, необходимо открутить два винта и разобрать ручку.

Когда ручка остается на одном амортизаторе, следует открутить корпус бензопилы с внутренней стороны ручки и согнуть ее в сторону, снять корпус с последней резинки.

Как определить износ цепи бензопилы

Что нам дает определение износа цепи?

Знание того, когда цепь бензопилы изношена, имеет решающее значение для поддержания производительности, безопасности и долговечности вашей бензопилы.

Вот некоторые признаки того, что цепь бензопилы изношена и может нуждаться в замене:

Сложность резки: изношенная цепь затрудняет резку древесины, что требует больших усилий и приводит к неравномерному распилу.
Чрезмерная вибрация: затупившаяся или поврежденная цепь может вызвать чрезмерную вибрацию, которая не только снижает эффективность резки, но и увеличивает риск несчастных случаев.
Дым и запах гари: изношенная цепь создает большее трение, что приводит к появлению дыма и запаху гари во время работы.
Повреждение зубьев: осмотрите режущие зубья цепи на наличие повреждений, таких как сломанные или сколотые зубья. Поврежденные зубья могут повлиять на эффективность резки и создать угрозу безопасности.
Растянутая цепь: со временем цепи могут растягиваться и ослабевать, что приводит к их соскальзыванию с шины или неправильному зацеплению со звездочкой.
Неравномерный износ: неравномерный износ зубьев цепи, ведущих звеньев или направляющей шины может указывать на износ цепи или неправильное техническое обслуживание.

Таким образом, если вы заметили какой-либо из этих признаков, пришло время заменить цепь бензопилы.

Лучшие советы по обслуживанию цепи бензопилы

Регулярный осмотр: регулярно проверяйте цепь бензопилы на наличие признаков износа, повреждений или растяжения. Это поможет выявить и устранить проблемы до того, как они станут серьезными.
Правильная заточка: регулярно затачивайте цепь бензопилы, чтобы сохранить эффективность пиления и уменьшить износ. Узнайте, как использовать точилку для бензопилы, и выберите точилку нужного размера на основе нашего руководства о том, какой размер точилки для бензопил необходим

Смазка: правильно смазывайте цепь бензопилы и направляющую шину, чтобы уменьшить трение и продлить срок службы цепи. У большинства бензопил есть автоматическая подача масла, но очень важно регулярно проверять и доливать масло в редуктор. Натяжение цепи: поддерживайте правильное натяжение цепи, чтобы предотвратить соскальзывание цепи с шины или чрезмерный износ цепи и направляющей шины. Инструкции по регулировке натяжения цепи см

в руководстве к бензопиле.
Используйте правильную цепь: выберите правильную цепь бензопилы для конкретной модели бензопилы и предполагаемых задач резки.
Безопасность превыше всего: Всегда следуйте надлежащим советам и рекомендациям по безопасности бензопилы при эксплуатации и обслуживании бензопилы, чтобы свести к минимуму риск несчастных случаев и травм.

Фото с сайта https://bestofmachinery.com

Часто задаваемые вопросы

Как часто нужно менять цепь бензопилы?

Частота замены цепи зависит от типа и частоты использования вашей бензопилы. Как правило, следует заменить цепь бензопилы, если вы заметите признаки износа или повреждения, которые не могут быть устранены заточкой или техническим обслуживанием.

Регулярный осмотр и надлежащее техническое обслуживание могут продлить срок службы вашей цепи бензопилы.

Можно ли использовать одну и ту же цепь бензопилы для разных типов бензопил?

Цепи бензопилы не являются универсально совместимыми. Вы должны выбрать цепь с правильным шагом, калибром (толщиной) и длиной для вашей конкретной модели бензопилы.

Использование неправильной цепи может привести к снижению производительности, повышенному износу и потенциальным угрозам безопасности. Обратитесь к руководству по эксплуатации вашей бензопилы для получения информации о правильных характеристиках цепи.

Нужно ли заменять направляющую шину при замене цепи?

При замене цепи не всегда необходимо заменять направляющую шину. Однако, если вы заметили признаки чрезмерного износа или повреждения направляющей шины, такие как неравномерный износ или деформация канавки, рекомендуется также заменить направляющую шину.

Заключение

Знание того, когда следует заменить изношенную цепь бензопилы, имеет решающее значение для поддержания производительности, безопасности и долговечности вашей бензопилы.

Регулярно проверяя цепь бензопилы на наличие признаков износа и повреждений, правильно ухаживая за цепью и затачивая ее, а также используя правильные характеристики цепи, есть гарантия, что ваша цепная пила будет оставаться эффективной и безопасной для всех ваших потребностей в резке.

Итак, главный тезис в вопросе зачем и как определить износ цепи бензопилы – это необходимость для повышения производительности инструмента и собственной безопасности!

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать. Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

3/8 или 0,325 что лучше и почему

Определить какой параметр лучше, а какой хуже нельзя, т. к. каждый из них имеет свои особенности и предназначен для цепных пил определенной мощности. В зависимости от того как правильно подобрана пильная гарнитура, производительность инструмента будет иметь разные показатели. Если гарнитура подобрана оптимально, т.е. расстояние между звеньями соответствует рекомендованной мощности, то производительность бензопилы будет максимальной. При неправильном выборе, двигатель будет испытывать перегрузки, способные привести к возникновению неисправностей.

Оптимальные показатели мощности для 0,325 дюйма – 1,8-2 кВт. Именно по этой причине на бензопиле Хускварна 142/137 используются цепи с таким шагом.

Для параметра 3/8, необходим инструмент с мощностью до 3 кВт. В таком случае возникает вопрос, а почему на Штиль 180, с мощностью 1,5 кВт используются цепи 3/8 дюйма. Ответ прост: у бензопил Штиль, мощность не самое главное, большое значение имеет максимальное количество оборотов. Штиль 180 выдает более 13500 об/мин, за счет этого он способен пилить гарнитурой 3/8 дюйма.

Для 0,404 дюйма, оптимальная мощность 4,5 – 5 кВт.

Важно! Указанные значения мощности и шага цепи не несут обязательно характера, пользователь сам вправе выбирать параметры гарнитуры, которую он планирует использовать на бензопиле

Толщина хвостиков и длина цепи

Для того чтобы правило подобрать толщину хвостовика, необходимо обратить внимание прежде всего на параметры направляющей шины. У каждого производителя есть индивидуальные размеры

Несмотря на это, в настоящее время существуют определенные типовые нормы, такие как:

1. Толщина 1,1 миллиметра. Чаще всего хвостовики такого типа используются в цепях бензопил, которые отличаются своей низкой производительностью.
2. Толщина 1,3 миллиметра. Большинство бытовых бензопил, пользующихся популярностью у покупателей, имеют шину, подходящую под хвостовики этого типа.
3. Толщина 1,5 миллиметра. Такие хвостовики тоже применяются в инструментах, предназначенных для бытового предназначение. Несмотря на это, они используются намного реже, чем устройства толщиной 1,3 миллиметра.
4. Толщина 1,6 миллиметра. Отличительной особенностью приспособлений данного типа является то, что они способны выдерживать довольно значительные нагрузки. Именно поэтому они используются преимущественно на профессиональных инструментах.
5. Толщина 2 миллиметра. Хвостовики данного типа характеризуются высокой способностью выдерживать большие нагрузки. Именно поэтому данные приспособления используются для оснащения цепей бензопил, которые необходимо будет продолжительное время эксплуатировать в сложных условиях работы.

толщина хвостовика

Длина цепи также напрямую зависит от параметров направляющей шины бензопилы. Измеряется этот параметр, точно так же как шаг звена, в дюймах. В некоторых случаях заводы-производители указывают длину цепи в соответствии с количеством зубцов. Для этого шаг звеньев умножают на чисто их единиц.

хвостовик пилы

На сегодняшний день можно приобрести цепи длиной от 11 до 22 дюймов. Эти размеры являются стандартными у большинства производителей.

хвостовики бензопил

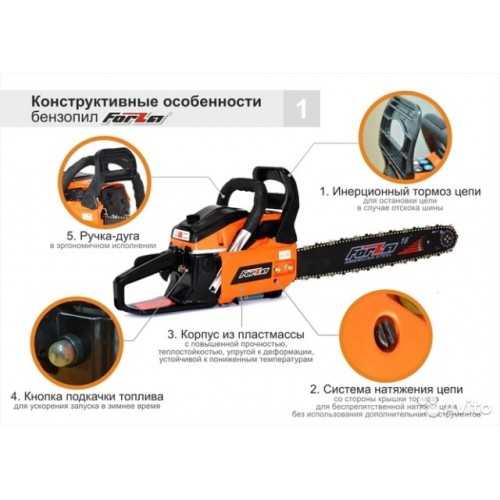

Устройство быстрого натяжения цепи

Чтобы установить цепь, надо воспользоваться установочным колесиком. При этом нет необходимости в использовании других инструментов.

Подготавливаем поверхность для работы. Она должна быть удобной и ровной. Чтобы не испортить поверхность и сам инструмент, застилаем ее чем-то мягким, например ковриком . теперь выкладываем на поверхность отдельно шину, цепь и двигательный блок. Следующий шаг – необходимо открыть барашковую гайку, после чего, снять крышку звездочки цепи. Повернуть закрепленную на шине натяжную звездочку вправо до упора. Постепенно накладываем цепь поверх шины, начиная с вершины шины

Важно следить за правильностью направления цепи. Не забываем о защитных перчатках. Теперь цепь необходимо перевернуть так, чтобы шина была поверх цепи

Повторно проверяем точность местоположения и направленность движения цепи. Резец, расположенный на верхушке шины должен быть обращен вперед. Цепь в сборке с шиной надеваем на звездочку. В процессе направляющая шина надвигается на болт с буртиком. Теперь надеваем обратно крышку цепной звездочки на двигательный блок, при этом важно проследить, чтобы все штырьки зашли в соответствующие отверстия. Поворачиваем барашковую гайку до соприкосновения звездочки цепи с корпусом двигателя. Крышку звездочки не нужно затягивать полностью. Далее по направлению вершины шины поворачиваем зажимной винт. Ведущие цепные звенья должны заходить в канавку шины. Закручиваем барашковую гайку так, чтобы крышка цепной звездочки плотно сидела на двигательном блоке. Закрываем барашковую гайку до ее фиксации. Проверяем визуально, чтобы цепь не провисала. Далее проверяем, не перетянута ли у нас цепь. Для этого отпускаем цепной тормоз, оттягиваем рукой цепь по линии движения (при этом не забываем о защитных перчатках). После этого пила готова к работе и остается только последний шаг – активизация цепного тормоза

Теперь цепь необходимо перевернуть так, чтобы шина была поверх цепи. Повторно проверяем точность местоположения и направленность движения цепи. Резец, расположенный на верхушке шины должен быть обращен вперед. Цепь в сборке с шиной надеваем на звездочку. В процессе направляющая шина надвигается на болт с буртиком

Теперь надеваем обратно крышку цепной звездочки на двигательный блок, при этом важно проследить, чтобы все штырьки зашли в соответствующие отверстия. Поворачиваем барашковую гайку до соприкосновения звездочки цепи с корпусом двигателя

Крышку звездочки не нужно затягивать полностью. Далее по направлению вершины шины поворачиваем зажимной винт. Ведущие цепные звенья должны заходить в канавку шины. Закручиваем барашковую гайку так, чтобы крышка цепной звездочки плотно сидела на двигательном блоке. Закрываем барашковую гайку до ее фиксации. Проверяем визуально, чтобы цепь не провисала. Далее проверяем, не перетянута ли у нас цепь. Для этого отпускаем цепной тормоз, оттягиваем рукой цепь по линии движения (при этом не забываем о защитных перчатках). После этого пила готова к работе и остается только последний шаг – активизация цепного тормоза.

Таким образом, монтаж пильной цепи и шин с устройством быстрого натяжения цепи имеет свои явные преимущества, а именно то, что натянуть цепь не составляет труда и не требует дополнительного инструмента.
