Как сделать идеальный рез с помощью электролобзика

К примеру, для изготовления какой-нибудь мебели нужно распилить кусок ЛДСП

делаем отметку и приклеиваем двухсторонний скотч

берем любой ровный предмет, в моём случае остаток ламината с сохранившейся заводской кромкой

приклеиваем его с учетом расстояния от подошвы лобзика до пилки

пилим не торопясь, слегка прижимая подошву лобзика к направляющей

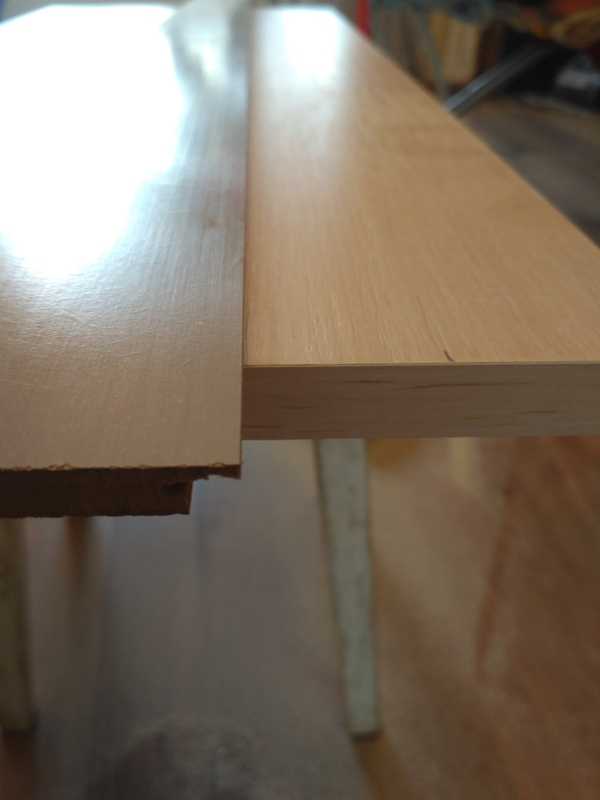

получаем идеальный срез

Очковтирательство! У любого Хоуммегомастера лобзик завсегда с изогнутой пилочкой, и как ты там не старайся срез всё равно потянет , но попробовать надо.

Так я ж тоже криворукий мастер, опыта немеряно в криворезании! Это призвание, мы должны держаться вместе!

Твою ж мать, аж сам ноги поджал, и в животе что-то (так называемое «очко») сжалось.

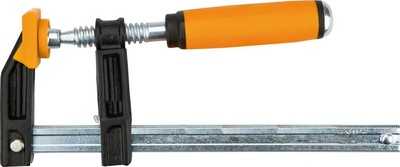

А скотч зачем или струбцины религия не позволяет?

Вот именно, струбцины и циркулярная пила = идеальный отрез.

вот такая по бодрее будет

Да, он хоть не колет, ибо подрезная есть

Есть такая — валяется без дела, потому что нихрена не держит нормально. Столярными пользуюсь — эти держат так, что офигеть просто

Я лучше столярную куплю за сто и не буду переживать, что случайно могу сломать ту, что 2000. Мне работать надо а не молиться на струбцины

Столярная за сто, это 10см? Даже не знаю как струбцины ломаются

да фиг знает, сам рядом стоял, когда у такого «рог» сломали, просто сильно сжимая две досточки

Пилочка — пол беды, если подшипник пилочки (колесо) убит или болтается, то рез все равно получится фигурным

Придется купить Фестул, )

А прозрачная трубочка для продувки,если да то куда подключена?

линию я и так сохранить могу, но вот срез идет под углом, и с этим ничего не поделать, это лобзик!

а если срез ровный а вот сколов тьма то что делать?

Ровный рез — это признак мастерства, поздравляю!

А вот чтобы избежать сколов можно попробовать следующее:

предварительно (перед пилением) процарапать по линии реза бороздку самодельным резаком (как на картинке) которым пользуются для резки оргстекла.

Начинать с лёгким нажимом, постепенно углубляясь и наклоняя резак в стороны, чтобы чуть расширить канавку. Таким образом пилка лобзика не будет резать непосредственно покрытие, что исключит сколы. Ну и, возможно, канавка дать дополнительный плюс к ровному резу.

у пилки, зубья которой направлены вниз, колоть будет с двух сторон.

а еще придумали противоскольный вкладыш на лобзиках

Это такой мале-е-енький кусочек пластиковой вставки в подошву лобзика?

Понятно. У меня пилка его расплавила на второй минуте экспериментов

Можно попробовать малярный скотч по месту реза наклеить и пилить сквозь него.

А Балда приговаривал с укоризной:

«Не гонялся бы ты, поп, за дешевизной».

Можно струбциной ДВП зажать на линии реза — помогает от сколов хренового ДСП, где скотч не катит

пробовал как то так пилить. вывод погружной пилой все равно чище ровней и быстрей

хотя для DIY покатит. и все еще от пилки и толщины материала зависит. вот 2 разных пилки т308в и т301cd показали разный результат. при условии что обе новые.

Электролобзик — ужасный инструмент для прямого реза листового материала, и требует долгих танцев с бубном для нормального качества реза. Наиболее чистый рез (по крайней мере у меня) получается пилкой по металлу с волнистым полотном при пилении на низкой скорости, медленно конечно но без лишних заусенцев, но это при использовании ДВУХ направляющих, а не одной как у ТСа.

Если предстоит пилить более одного листа, а циркулярки нет и одолжить не у кого — из болгарки делается распиловочный станок путем закрепления кверх ногами и выведения пильного диска в прорезь на высоту не больше 3 см. Просто так болгаркой пилить, ясен пень, строго запрещено, но как по мне — такой самодельный станок вполне безопасен.

Этапы изготовления

Независимо от выбранного материала необходимо:

изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
изготовить систему кронштейнов для верхней направляющей пилки;
собрать и отрегулировать стол.

Основание и рабочая поверхность

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно. Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).

Кронштейн

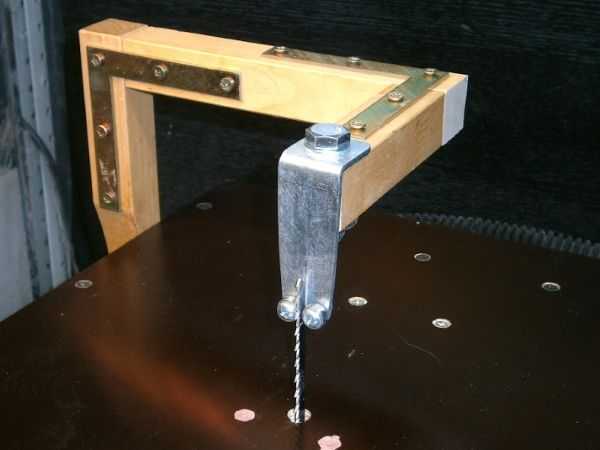

Устройство кронштейна с направляющими подшипниками понятно из рисунка. Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.

Подшипники, которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.

Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:

При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.

Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).

Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).

Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.

Сборка и регулировка

Кронштейн можно закрепить следующим образом

Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.

А подробную инструкцию по изготовлению журнального столика вы найдете здесь.

Насадки для электрического лобзика

Насадками для электролобзика является не что иное, как обычное пильное полотно. Классифицировать режущий инструмент электролобзика можно по следующим критериям:

физическим свойствам обрабатываемого материала;
форме зубьев;
геометрии пилки;
шагу зубьев;
ширине пилки;
толщине пильного полотна.

Каждый материал имеет свою твердость и по-разному сопротивляется процессу резания. Дерево и пластик мягкие, а металл и его сплавы, а также некоторые полимеры – твердые. Поэтому различают несколько видов пилок для электролобзика, соответствующих твердости обрабатываемого материала.

От формы зуба пильного полотна зависит качество реза. Если зубья мелкие, то резание рекомендуется выполнять медленно. В результате распил получается точный и аккуратный. Наличие большинства крупных зубов делают его грубым, можно сказать, черновым. Зато такая операция производится быстро.

Геометрия зуба напрямую зависит от технологического процесса производства пилки. Они могут фрезероваться и шлифоваться. Применение той или иной технологии изготовления полотен зависит от материала и требуемого качества реза.

Большое влияние на качество и скорость реза оказывает толщина, ширина и шаг зубьев пильного полотна.

Главные принципы работы

Набор инструментов, необходимых нам, будет состоять из:

Машинного масла.
Защитных перчаток.
Очков.
Электролобзика.
Обрабатываемого материала.

Закрепление для распиливаемого материала должно быть прочным, на максимальном уровне.

При кривом распиле есть вероятность нарушений в устойчивости стола. Требуется проверить и прочность позиции самой заготовки.

Лучше отдавать предпочтение параллельному упору, если необходимость в такой работе всё же возникла. Одной стороной упор соединяют с лобзиком. Один из краёв древесного изделия должен быть упором для второй стороны. Тогда и можно будет получить ровный срез.

Для чего нужен электролобзик

Чаще всего электрический лобзик используется для изготовления изделий из дерева. Широкое применение этот инструмент нашел в мебельном производстве, где с его помощью делают элементы и детали разной формы.

Если при работе с электрическим лобзиком правильно подобрать расходник и режим распиловки, то можно:

делать ровные и криволинейные пропилы;
выпиливать круги без повреждения листа;
резать тонкий металл;
изготавливать изделия из древесины толщиной до 10 см (модель электролобзика Dnipro-M ЛЕ-110Р режет бруски в 11 см);
резать пластик;
пилить керамическую и керамогранитную плитку.

Сможет ли электроинструмент работать с тем или иным материалом, будет зависеть от мощности и типа инструмента (бытовой, полупрофессиональный, профессиональный). Не у всех электрических лобзиков есть дополнительные функции, как то наклонный рез или возможность подключения дополнительных элементов и инструментов. Чтобы подобрать правильный инструмент, читайте статью «Как выбрать электролобзик».

При этом также нужно правильно подбирать пильные полотна. Учитывается шаг зубьев, их длина, материал.

Какие еще есть устройства, чтобы прямо пилить электролобзиком

Платформенная направляющая шина для лобзика является наиболее сложной и громоздкой. Однако она позволяет производить точный распил заготовки. Кроме нее на отечественном рынке столярного оборудования можно встретить и другие приспособления.

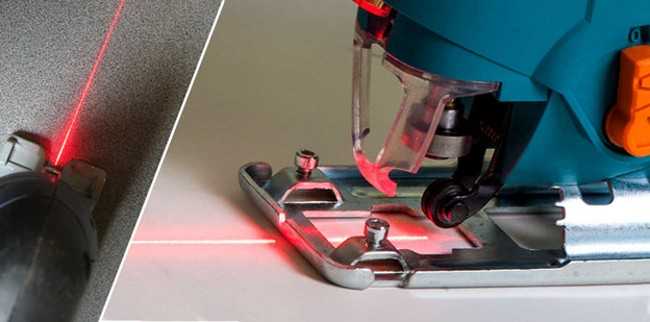

Лазерный указатель

Некоторые модели современных электрических лобзиков оснащаются лазерными указателями линии распила. Они представляют собой интегрированные оптические устройства, установленные на одной линии с пильным полотном. Благодаря тому, что луч лазера не рассеивается, это позволяет проводить виртуальную прямую линию длиной от 25 до 50 см и выполнять более точный прямолинейный распил заготовки без нанесения предварительной разметки.

Параллельный упор

Наиболее простым приспособлением для выполнения прямолинейного реза является параллельный упор. Он позволяет производить распил заготовки параллельно ее краю. Такое устройство выполнено в виде двух металлических шпилек, на одном конце которых закреплен уголок. Другой конец приспособления закрепляется на опорной поверхности инструмента и может регулироваться по длине.

Обычно, идут в комплекте даже с самыми дешевыми китайскими моделями и тем более уж со всеми от таких известных фирм, как Bosch, Makita, Интерскол, Dexter, ЗУБР, Фиолент.

Линейка

Упорная направляющая линейка для лобзика – наиболее простое и универсальное приспособление для выполнения точного прямолинейного пропила. Она представляет собой алюминиевую полосу с разметкой и направляющими пазами. Фиксация происходит с помощью двух струбцин, устанавливаемых по краям линейки.

Направляющая – простое, но нужное устройство, которое позволяет пилить лобзиком ровно. Надеемся, что после прочтения статьи каждый сможет подобрать для себя необходимую модель или изготовить ее самостоятельно.

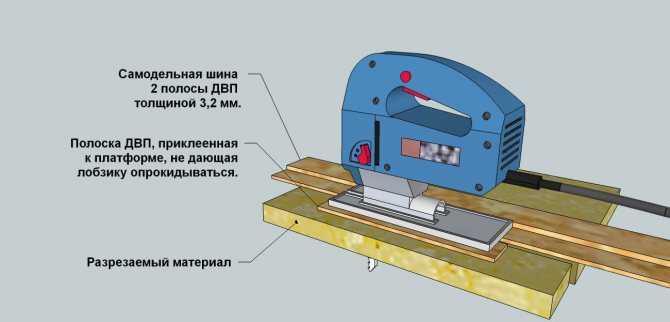

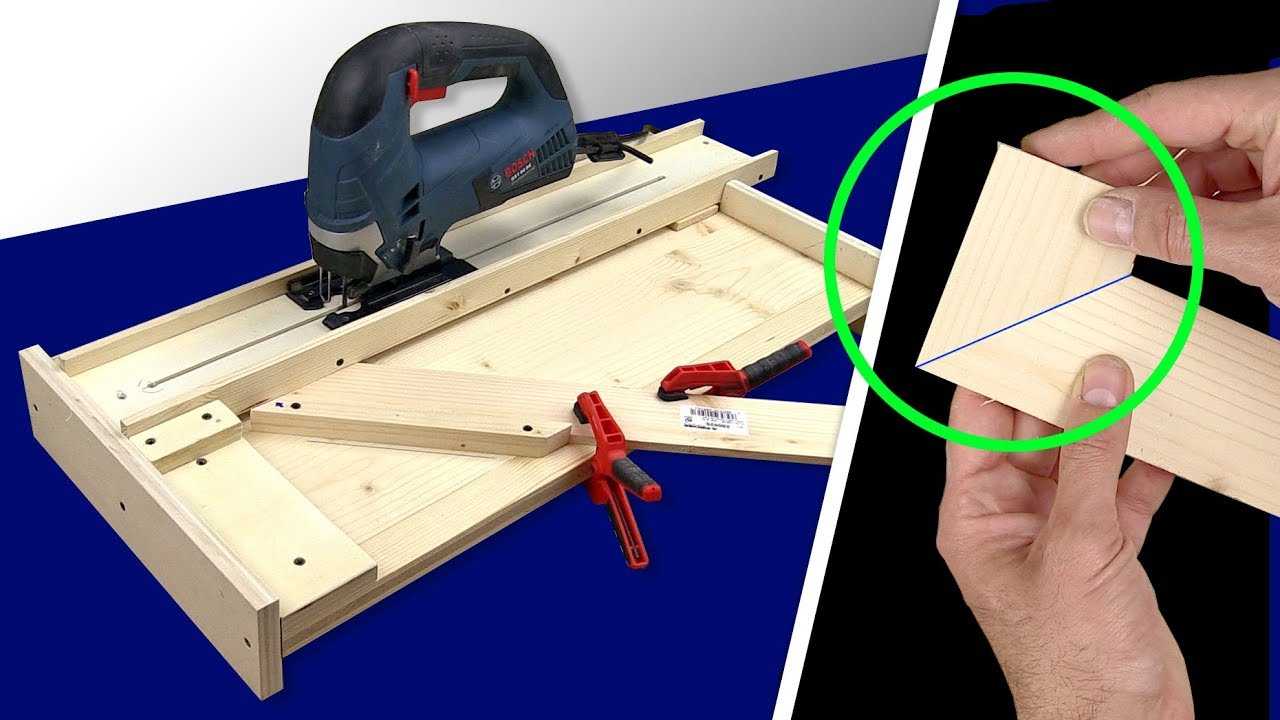

Направляющая для лобзика своими руками

Если электролобзик криво пилит, а покупать дорогостоящую направляющую не целесообразно, можно вполне обойтись подручными средствами. Импровизированным упором может стать любая ровная грань, толщиной от 5 мм: прямая рейка, правило, кусок фанеры и другие прямые поверхности подходящих размеров. Фиксаторами направляющей к материалу, могут служить пара обычных струбцин. Если состояние поверхности противоположной части отпиливаемого материала не имеет большого значения, направляющую можно прикрутить на пару саморезов. Перед установкой самодельного упора, следует заранее разметить линию требуемого распила и отступить от неё определенное расстояние, равное тому, что имеется между пилкой и краем подошвы инструмента. Во время пиления, следует вести инструмент строго по грани направляющей, чтобы она была параллельна подошве лобзика. Рабочая вибрация может искажать движение пилки в материале, поэтому устройство необходимо держать крепко и прижимать к упору, который должен быть крепко зафиксирован.

Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях. статья из рубрики Рейтинг

Электроинструменты Ремонт и модернизация Самоделки и поделки Столярные инструменты (по дереву) Для работы с металлом

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

Как научиться пилить лобзиком ровно

Чтобы исключить криволинейное распиливание лобзиком, необходимо не только устранить всевозможные дефекты, но еще и научиться держать инструмент в руках. Для этого понадобится много опыта и, если нет времени на обучение, тогда решается трудность путем использования направляющей шины для лобзика.

Сразу надо отметить, что даже при нанесении разметки далеко не всегда удается пройти по ней лобзиком так, как хочется. Ведь при перемещении инструмента необходимо контролировать движение полотна, а также толкать сам прибор. Когда важна точность и ровность, то на помощь при работе лобзиком приходит направляющая. Это специальная металлическая линейка в виде правила или водного уровня, по которой перемещается электролобзик. Чтобы воспользоваться таким дополнением, его можно купить или сделать своими руками.

Направляющая для лобзика имеет специальное углубление, по которому происходит перемещение инструмента. Длина такой оснастки составляет от одного до 3-4 метров. При необходимости длину направляющей можно увеличить путем присоединения аналогичной оснастки. Крепится направляющая к распиливаемой заготовке точно по линии распила. Для закрепления используются либо имеющиеся крепежные механизмы, либо струбцина. Ориентировочная стоимость такой направляющей составляет от 3000 рублей и выше, что зависит от их длины и дополнительных функций — крепления и наличия прорезиненной основы.

https://youtube.com/watch?v=KZtF7heomLc%3F

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Фанера.
Металлический уголок.
Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

Конструкции из стусла.
Конструкции из строительного правила.
Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

Высокая точность и качества распилов.
Выполнение распилов различной геометрической конфигурации.
Выполнена продольных и поперечных пропилов.
Регулировка глубины врезания пилой.
Снятие фаски и торцевание деревянных фрагментов.
Безопасность производства распилов.

Направляющая шина для лобзика

Далеко не каждый мастер с прямыми руками, сможет произвести идеально ровный пропил электролобзиком без использования вспомогательных приспособлений. Получить ровную линию “на глаз”, смогут только самые прожженные эксперты, виртуозно владеющие инструментом, и то, при условии его исправности и наличия подходящих пильных полотен. Разумеется, далеко не у каждого есть время и желание становиться докой по прямолинейному распилу лобзиком, а приобретать циркулярную или погружную пилу для такой задачи довольно затратно. Если в распоряжении Вы имеете только лобзик с пилками, то получить желаемую ровную линию, Вам поможет специальная направляющая шина.Направляющая для лобзика представляет собой элементарное, с первого взгляда устройство, похожее на большую металлическую линейку или правило. Главным отличием шины от вышеприведенных приспособления является специальный паз, по которому, как по рельсам, движется подошва с установленным на неё электролобзиком. Большинство направляющих имеет прорезиненные полосы, предотвращающие скольжение по поверхности материала, а в качестве дополнительной фиксации, крепятся небольшими струбцинами. Средняя длина подобных приспособлений составляет от 1.5 до 3-х метров, и может быть увеличена другой, аналогичной линейкой, при помощи переходника.

Многие современные производители электрических лобзиков, выпускают специальные направляющие шины, ориентированные на свою продукцию. Подобные устройства имеют довольно низкую универсальность, ограничивающуюся работой с инструментами только данного бренда. К счастью владельцев небрендированных аппаратов, существует продвинутая, универсальная направляющая Line Master, с регулируемой подошвой и множеством полезных функций. Средняя стоимость подобной линейки с адаптером составит около 3000 рублей. Цена выше некоторых моделей лобзиков, но качественная, универсальная направляющая вполне того стоит. Подробный разбор устройства наглядно представлен в нижеприведенном видеоролике.

Что ещё нужно знать о работе с электролобзиком

По своей сути, данный прибор – это обычная пила, только снабжённая электромотором. Рекомендуется взять столики для столярных работ при необходимости в распиле поверхностей с широкими, ровными сторонами.

Срез выполняют с тыльной стороны, тогда его характеристики порадуют.

Машинное масло для смазки нужно в том случае, если проводится работа с металлом, плиткой.
Холодная вода должна охлаждать линию среза при обработке металла.
Индивидуальную защиту не обеспечить без очков с перчатками.
Электролобзиком пластик обрабатывают только с тыла, иначе получение ровного среза невозможно.

К опорной подошве лобзика крепят специальную пластину, она позволяет добиться большей точности. Это делает движение лезвий пилы по поверхности более плавным. Любая поверхность будет разрезана ровно.

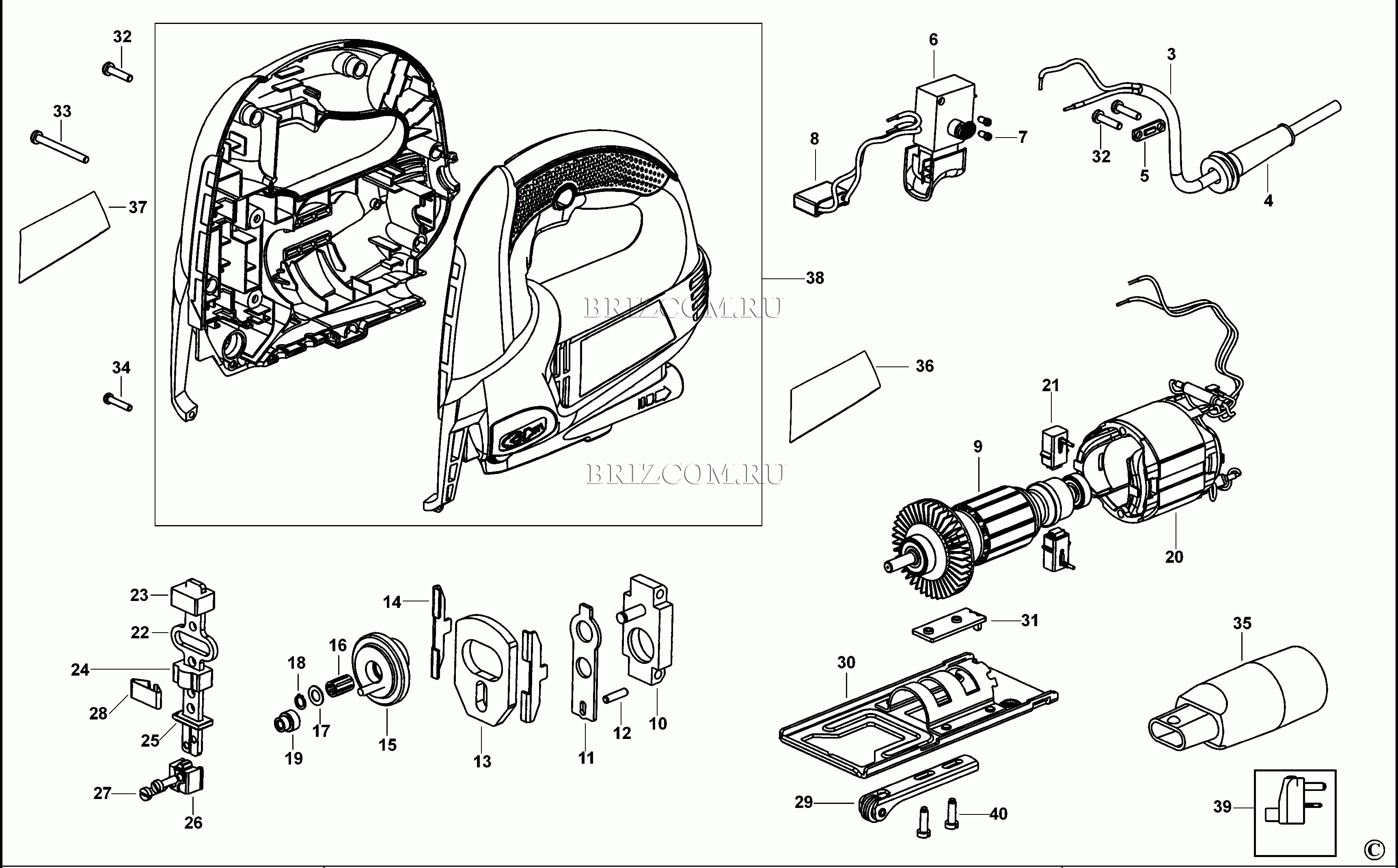

Ремонт зажима пилки

Не каждый производитель элекроинструментов использует качественные материалы, из-за чего срок их службы может быть даже одноразовым. Частые поломки, особенно ввиду давления на инструмент, случаются и с зажимом пилки электролобзика. Ниже мы опишем ход действий для устранения поломки колодочного крепления.

Во время длительного распила колодочный зажим электролобзика может деформироваться, т.к. идет серьезная нагрузка на узел крепления пилки. Поломка может быть легкоисправима, пилка – слегка деформирована либо не подлежащая ремонту вообще.

Для восстановления работы электролобзика проще всего купить и установить новую такую же колодку. Эту деталь можно приобрести и на рынках, и в строительных магазинах. Конечно, это не значит, что новое крепление будет лучше, но главное, чтобы инструментом можно было работать.

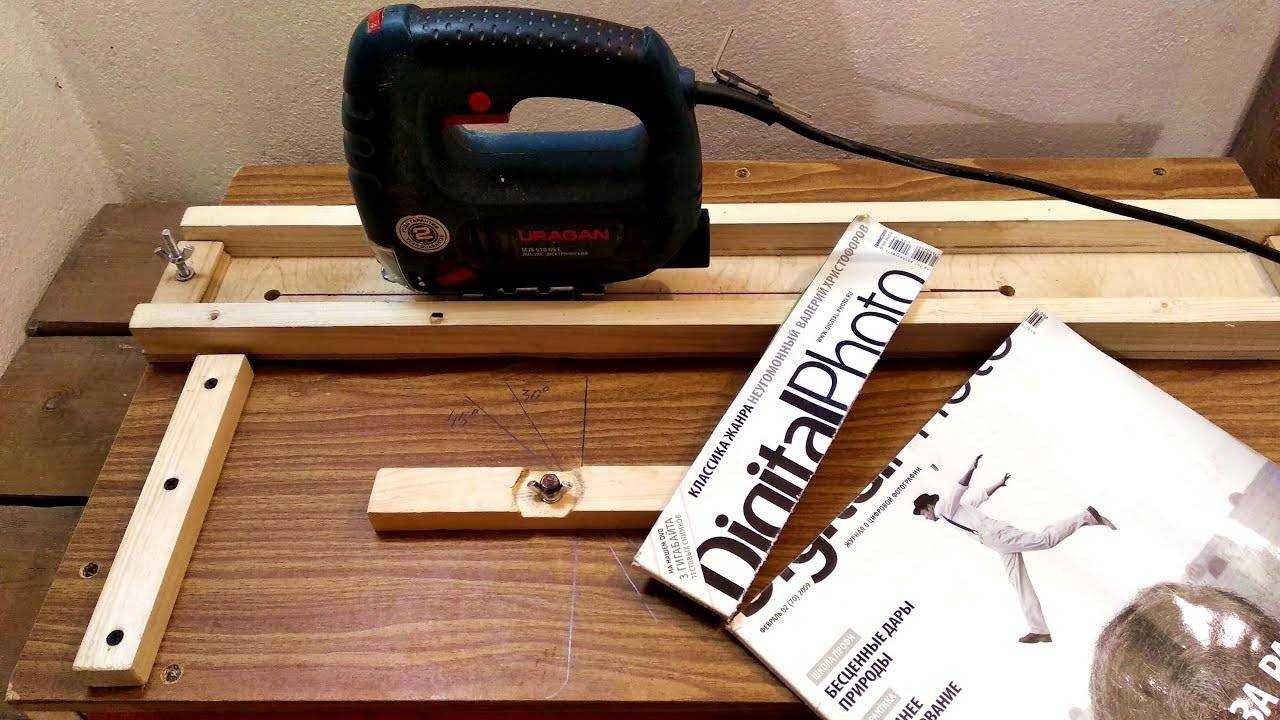

Верстак

Для комфортной работы и обеспечения ровной линии резания многие мастера объединяют электроинструмент с компактной подставкой, превращая этот «симбиоз» в многофункциональный станок. Монтируется эл. лобзик в поверхность стола с нижней стороны так, чтобы пильное полотно было направлено вверх и проходило сквозь проделанное отверстие.

Клавиша запуска надежно фиксируется, благодаря чему пользователь может аккуратно распиливать деревянные заготовки и выполнять полный контроль над инструментом. Самодельное устройство позволяет осуществлять высокоточные пропилы, может использоваться в работе с большими объемами материала.

Существует очень простой способ того, как сделать такой стол. Для сборки можно использовать любые материалы, с которыми умеете работать. Так, если под рукой есть шуруповерт и электропила, стол сооружайте из толстой фанеры или древесно-стружечной плиты.

Владельцы сварных инверторов и углошлифовальных машин могут изготовить станок из трубок и стальных листов. Самодельное приспособление под электролобзик можно соорудить и из высокопрочного пластика, когда имеется возможность надежного скрепления материала в монолитную конструкцию.

Из листов фанеры

Для изготовления простого стола для электрического лобзика чертежи и трафареты не требуются, ведь габариты такого изделия каждый владелец инструмента подбирает персонально. Все детали соединяются с помощью саморезов, которые вкручиваются шуруповертом или отверткой в грани стенок фанерной столешницы. В том случае, когда используемый древесный материал не покрыт защитным лаком, для улучшения его крепления используется специальный клей — конструкция получается более прочной, разобрать ее легко не получится.

Важно! Перед тем как прикручивать подготовленную поверхность к деревянному основанию, нужно вымерять и вырезать сквозное отверстие под пильное полотно. После этого приложить подошву электролобзика с противоположной стороны и сделать разметку отверстий под крепления, выполнить их высверливание. Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам

Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель

Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам. Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель.

Дополнительные приспособления

Монтаж ручного электролобзика в столешницу существенно упрощает процесс распиливания деревянных материалов, однако точность разрезания ухудшается, если используются брусья большой толщины. Это связано с гибкостью пилы, концы которой при попадании в широкий массив древесины отклоняются от центральной части. В результате получить 90 градусов на угле распила не выходит. Для этого требуется специальное приспособление, поддерживающее полотно строго перпендикулярно к обрабатываемой поверхности. Для распиливания массивной древесины нужно присоединить к самодельному мини-верстаку специальное устройство.

Принцип его работы заключается в надежном закреплении концов пилы между вращающимися роликами. Для выполнения такого приспособления вам потребуются такие материалы:

кронштейн для укрепления стальных конструкций;
подшипники радиусом 10 мм;
деревянный брус размером 600/40/40 мм;
лист фанеры квадратной формы 100/100 мм;
уголок крепежный — 2 штуки;
болты для прикрепления к столешнице кронштейна и подшипников;
клей по дереву.

электродрель со сверлами по металлу и дереву;
пила.

Для выполнения упора пильного полотна нужен металлический кронштейн, приобрести который можно на рынке или в строймаркете. В противном случае, его заменит стальная пластина Г-образной формы, в которую сможет упираться ребро распиловочного полотна.

Итак, отмерьте, потом высверлите два сквозных отверстия под шурупы подшипников

Важно, что они должны находиться один от другого на равноудаленном расстоянии. Завершив конструирование упора, можно переходить к сборке и монтажу самого рычага. Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем

Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем.

Как обеспечить ровное пиление лобзиком

Если все меры по регулировке насадки выполнены правильно, но инструмент уходит в сторону и пилит криво, остается уделить внимание собственным действиям по эксплуатации прибора. Чтобы рез получался ровным, необходимо:

качественно закреплять деталь на рабочем столе;
внимательно выбирать лезвие в соответствии с материалом, толщиной и шириной заготовки;
предварительно наносить на металл или древесину линию распила карандашом или маркером.

Чтобы рез шел не криво, а с максимальной точностью, в процессе эксплуатации инструмента нужно пользоваться встроенным лазерным указателем и подсветкой.

Для обеспечения аккуратного распила нужно постоянно убирать опилки с линии разметки

Выбираем подходящий инструмент

Опытные специалисты советуют приобретать бытовой или полупрофессиональный D-образный лобзик. Управлять приспособлением просто. Мощные модели весят больше, поэтому распил ими осуществляется сложно.

Чтобы работа не представляла проблемы, следует подбирать модели, оснащённые ступенчатым регулятором скорости, электронным стабилизатором и маятниковым ходом. Надёжно крепится полотно, если взять специальную пластиковую накладку. Определяясь с выбором инструмента, рекомендуется проконсультироваться со специалистами, прочитать инструкцию. В ней прописаны достоинства работы с тем или другим вариантом технического устройства.

Выбираем режущее полотно

Отличие вариантов режущей части заключается в различных длинах зубцов. Также зависит качество детали от их частотности. Предпочитайте проверенные торговые марки. В зависимости от конфигурации зубьев существуют следующие классификации пилок:

Равное расстояние и одно направление зубцов характерно для стандартных изделий.
Популярностью отличаются варианты с пропущенным зубцом. Дефект благоприятно сказывается на скорости распила, что приводит к меньшему нагреву конструкции. Устройство не заедает и хорошо работает.
Есть сдвоенные модели, позволяющие лучше разрезать заготовку.

Размечаем линию пропила

Наметьте, как будете пилить материал. Для этого наметьте линию, воспользовавшись линейкой, маркером или карандашом. Направляйте деталь рейкой, крепить её и рабочий материал следует двумя струбцинами.

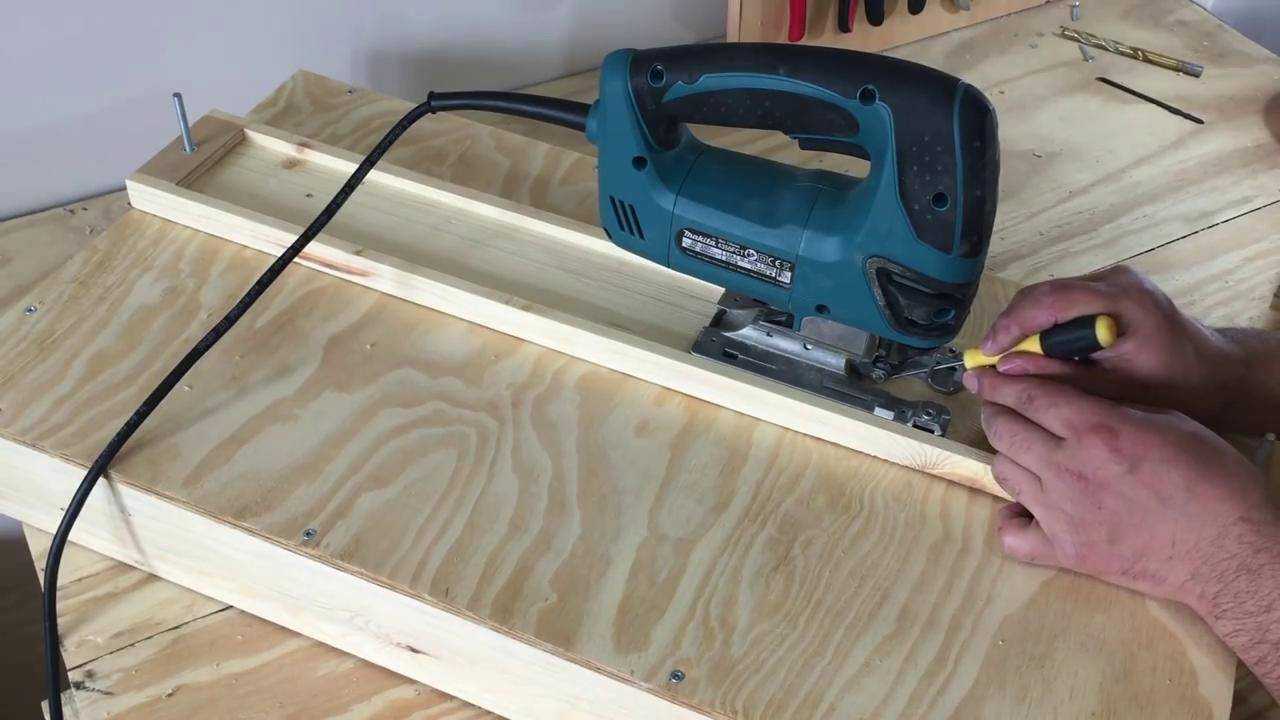

Направляющая для электролобзика: как сделать ее своими руками

Конечно, электрический инструмент работает очень быстро. Но беда в том, что эта скорость иногда отрицательно сказывается на качестве работы. В частности, порой бывает трудновато выполнить лобзиком прямолинейные резы. Когда рез должен быть идеально прямым, следует пользоваться направляющими. Простенькая направляющая для электролобзика – приспособление очень простое в изготовлении и по силам любому начинающему мастеру. Рассказываю, как сделать его своими руками.

И сразу же оговорюсь. Если вам нужна направляющая для циркулярной пилы, то изготовить ее можно аналогично. Просто она будет длиннее (от 70 см до 150 см) и шире.

Что понадобится для работы

Направляющая для электролобзика может быть изготовлена при наличии следующего инструмента и материалов:

электролобзика;
бруска длиной 30 см;
тонкой деревянной дощечки длиной 30 см;
гвоздей или саморезов;
рулетки.

Из какого материала может быть изготовлена направляющая для электролобзика

Расклад здесь довольно прост. Данное приспособление, кроме вас, не увидит никто. Поэтому никаких комплексов при использовании даже отходов быть не должно. Длина направляющей будет зависеть от ваших потребностей, а принцип ее изготовления в любом случае останется неизменным. Лично для меня длина в 30 см является оптимальной.

Порядок изготовления направляющей

По сути, направляющая состоит из двух частей:

опоры, которая представляет собой дощечку длиной 30 см и шириной 7 см при толщине 3-5 мм (слишком большая толщина для опоры не нужна);
упора, которым может являться отрезок идеально прямого бруска толщиной 2 см и длиной 30 см.

Изготовление направляющей для электролобзика производится в следующем порядке:

Прежде всего, измерьте расстояние между краем основания лобзика и полотном. На фото оно составляет 4 см.
Закрепите отрезок бруска на дощечке с помощью гвоздей или саморезов. Расстояние от края дощечки до бруска должно быть не менее 5 см (измеренное ранее расстояние + 1 см).
Приставьте край основания лобзика к упору и, ведя по нему, пропилите дощечку по всей ее длине. Так у вас получится направляющая, полностью соответствующая параметрам вашего электролобзика.
Поверните лобзик вместе с опорой и удостоверьтесь, что полотно расположено вплотную к торцу опоры по всей ее длине.

Из приведенного выше описания вы, конечно, поняли, что направляющая для электролобзика очень проста в изготовлении. Более того, это приспособление довольно-таки примитивно, но толк от него получается очень большой.
