Как сделать односкатную крышу на гараже: стропильная система каркасного деревянного гаража, как построить, чертеж стропил кровли

Проектирование и определение оптимального угла наклона

Главной задачей при проектировании такой конструкции — правильно определить высоту каждой из стен. Тогда крыша гаража будет иметь оптимальный угол наклона с учетом погодных условий региона и нагрузкой ее конструкции на стены и фундамент. Как определяются некоторые параметры показано на картинке.

Чтобы правильно определить эти параметры следует учитывать три таких важных параметра:

Сила ветра. Существует специальная карта, в которой вся местность страны разделена на зоны, с указанием направления основных ветров и их интенсивности. Сверив свой участок по карте с расположением одной из восьми существующих зон, необходимо согласно рекомендаций специальных таблиц выбирать угол наклона. Чем интенсивнее дуют ветра, тем скат крыши должен быть более пологим, чтобы предотвратить ее срыв во время сильных порывов;
Количество осадков. Территория разбита на зоны и по количеству осадков. Чем больший угол наклона выбирается, тем проще снегу с него соскальзывать. Поэтому в регионах со снежными зимами крыша гаража должна быть более крутой.
Кровельный материал. Этот параметр выбирается также в зависимости от количества и вида осадков, характерных для данной климатической зоны. Выбрать кровельный материал, можно опираясь на таблицу, приведенную на рисунке.

В зависимости от выбора направления ската, выбираются и стены, которые будут отличаться по высоте. Уклон может быть поперечным, тогда разница будет между боковыми стенами гаража. При такой конструкции стропила делаются меньше, чем при втором варианте. И не всегда для них требуется монтаж дополнительной опоры. На фото представлен образец такой кровли.

Во втором случае скат выполняется от фасадной стены гаража, к задней. В этом случае сделанный в такую сторону уклон требует монтажа стропил не менее, чем 6 метров, а также необходимости их усиления дополнительными опорами.

Внимание! Односкатную крышу можно смонтировать и на постройке, которая оборудована стенами одинаковой высоты. Для этого под стропила с одной стороны следует установить стойки, обвязанные брусом, который будет выполнять функции мауэрлата. Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов

Чтобы закрыть конструкцию, часть над фасадом зашивают любым из предпочитаемых строительных материалов.

При одинаковой высоте стенок может быть применен и другой способ монтажа односкатной кровли: отдельно монтируются стропильные фермы, которые потом устанавливаются на мауэрлат, придерживаясь определенного шага. Чаще всего делается одна ферма, которая примеряется и тщательно подгоняется. А потом ее используют в качестве шаблона, чтобы сделать необходимое количество остальных элементов, без работ на высоте. Когда они все будут готовы, необходимо выполнить окончательный монтаж. Нижние углы конструкций крепят непосредственно к мауэрлату. Верхние концы всех ферм обшиваются брусом, из которого создается единая конструкция.

Важно! Такой вариант обустройства кровли очень хорошо будет монтировать в том случае, когда между стенами достаточно большое расстояние и есть необходимость в усилении стропил. В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой. В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой

В таком случае, как представлено на фото, когда гараж является пристройкой жилого дома, или другого строения, одна сторона стропил упирается в стену в специально сделанные в ней кронштейны, а вторая – на стойки вертикального расположения с обвязкой.

Основные параметры односкатной крыши

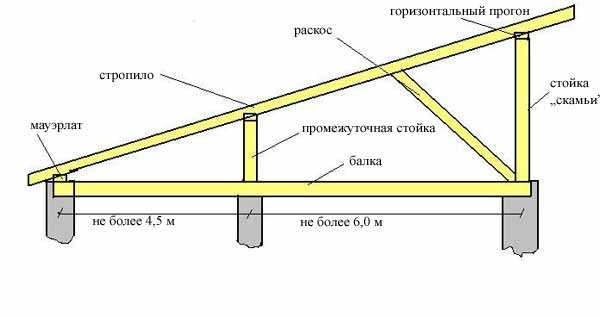

Односкатная крыша в разрезе

Часто приходится учитывать конструктивные особенности крыши исходя из материала стен, на которые она будет устанавливаться. В случае с односкатной конструкцией весь её вес будет распределяться вертикально вниз, что делает её независимой от материала стен, будь то керамзитобетон, пеноблок, дерево или профнастил.

От материала стен зависит длина свеса крыши: для металла свес относительно маленький – 10-20см, для дерева – 50-60см, а для кирпича, бетона и керамзитобетона – 30-40см.

При всей простоте односкатные крыши имеют несколько различных конструкций. Чаще такую крышу устанавливают на отдельно стоящих гаражах. Но бывает, что крыша объединяет несколько построек, либо является продолжением крыши дома. Также односкатная крыша может примыкать к стене соседнего строения.

Угол ската рассчитывается с учётом климатической зоны и исходя из кровельного материала:

Рулонные материалы – от 0 до 22 градусов,
Битумные, фальционные металлические кровли – от 3 градусов,
Волокнисто-цементный лист, профнастил, фальцевая кровля — от 5 градусов,
Все виды (металл, керамика, битум) черепицы, сланец – от 12 градусов,
Высокопрофильная керамическая штучная черепица, шифер – от 15 градусов.

В регионах и областях с небольшим количеством осадков и сильным ветром рекомендуется делать уклон не более 7 градусов, а в районах маловетреных – в 20-25 градусов. Пренебрегать данным фактором не стоит, иначе это либо приведёт к перерасходу материалов, либо высокую крышу попросту снесёт ветром.

Если вы хотите, чтоб односкатная крыша вписалась в архитектурный ансамбль, то лучше будет придерживаться угла наклона соседних крыш.

Разработка плана строительства

Перед тем как сделать односкатную крышу гаража, необходимо разработать подробный чертеж

Эта задача под силу любому любителю, важно лишь правильно выполнять инструкции. Главной сложность является расчет уклона, а для этого нужно определить насколько одна стена должна быть выше другой

Обычно это относится к противоположным длинным сторонам гаража, в то время как фронтальная и тыльная стороны остаются скошенными. Опытные строители используют соотношение 1:3, то есть на гараж шириной 6 метров, одна сторона должна быть выше другой на 1 метр.

На определение угла ската влияют множество факторов, но мы обсудим три основных, которые необходимо учитывать при строительстве:

Ветер. В справочной литературе можно найти описание силы ветров в месте строительства. А также там указана рекомендованный угол наклона. Если не соблюсти условия и сделать крышу слишком высокой, то возникнет угроза срыва кровельного покрытия.
Осадки. В то же время слишком пологая крыша может прогнуться под большим слоем снега и наледи. Поэтому стараются сделать как можно более крутой угол. Тогда осадки будут самостоятельно сходить и стропильная система не пострадает.
Кровельный материал. Тут сохраняется простое правило: «чем более скользкое покрытие, тем меньший угол требуется». Все же некоторые материалы рассчитаны на крепление к плоским крышам, например, рубероид или мягкая кровля. Другие же лучше эксплуатировать на резких скатах — профнастил, ондулин и металлочерепица.

Строительство односкатной крыши

Монтаж начинается с укладки и крепления мауэрлата (деревянный брус). По периметру стен кладется брус и крепится анкерами через каждые 0,5 м. Таким образом нагрузка от конструкции будет распределена равномерно.

В каждой стропиле выпиливают двойной зуб и укладывают на мауэрлат с шагом 0.6 — 0,7 м. Затем закрепляют стропилины металлическими скобами. При необходимости монтируют дополнительные опоры.

На закрепленный стропила прибивают обрешетку. Если в качестве кровельного материала используется рубероид и т.п обрешетка должна быть сплошной.

При использовании такого материала как: шифер, профлист или металлочерепица обрешетка делается с зазорами. На готовую обрешетку настилают пароизоляцию, а сверху кровельный материал.

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

угол наклона и его направление;
форма и конструкция стропил;
сечение и длина несущих балок;
сложность конструкции ферм;
теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

от 10 до 200 – профилированный настил;
более 200 – шифер, ондулин, натуральная черепица;
от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

Цельный брус.
Брёвна.
Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Его получают путём склейки отдельных досок в единый монолит в заводских условиях. Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

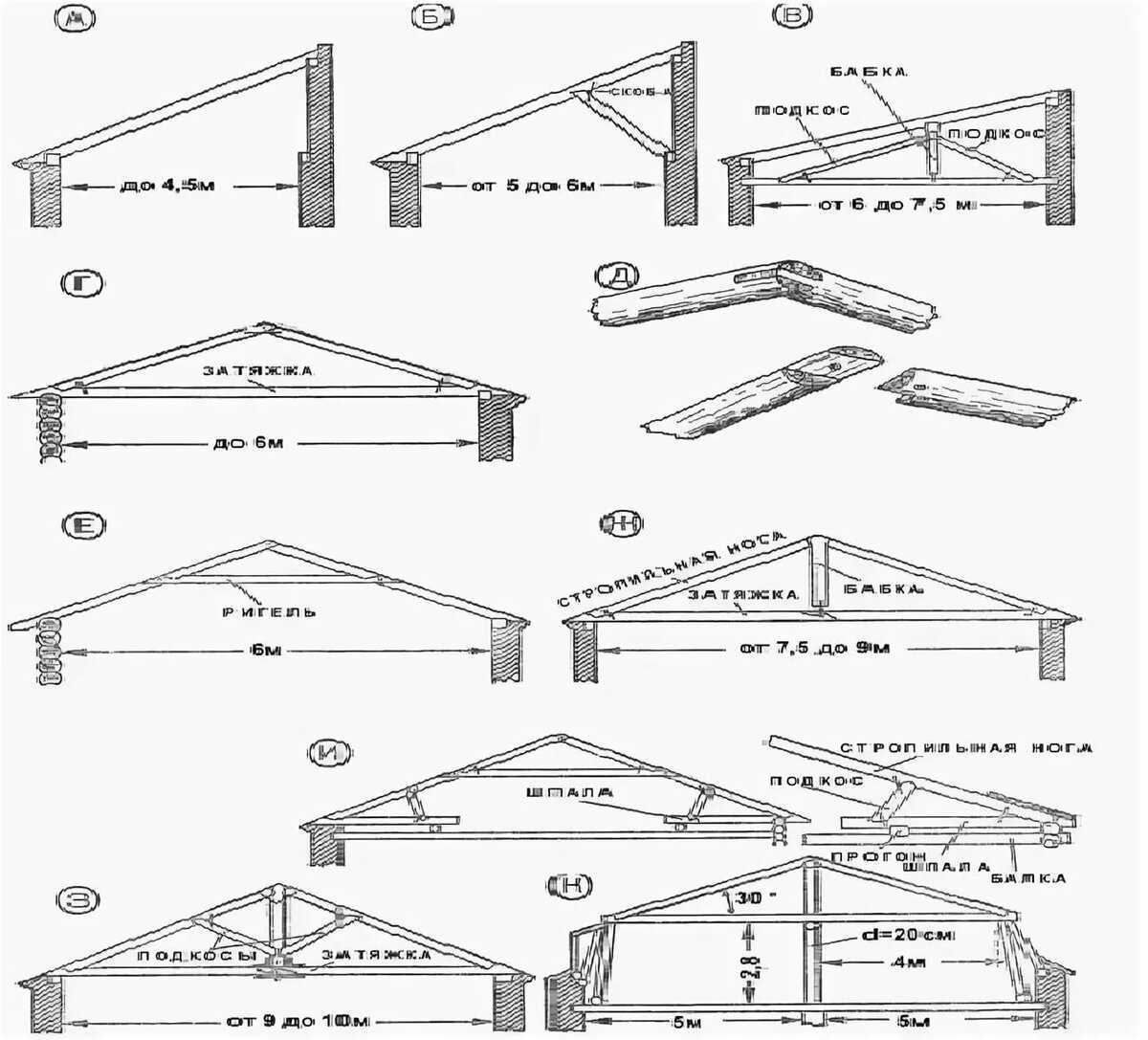

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
сухую поверхность плит очищают от грязи и мусора;
застилают плёночной пароизоляцией;
всё засыпают керамзитом толщиной 100 – 150 мм;
засыпку уплотняют подручными средствами;
поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
стяжку укрывают мягкой кровлей на битумной мастике.

Инструмент и материал

Схема укладки шифера на односкатную крышу.

Чтобы построить односкатную крышу из шифера, необходим следующий материал:

необрезная доска;
бруски из дерева (12-15 см);
гвозди для шифера;
шиферные листы;
гвозди 80;
гидропароизоляция.

Необходимый инструмент:

пила либо ножовка;
молоток;
топор;
скобы и строительный степлер;
нож.

Конструкция стропильной системы крыши односкатной предусматривает наличие деревянных балок. Для балки, расположенной на потолке, возможно применение брусков 12 см, стропильную ногу можно сделать из бруса 10 см, а обрешетку выполнить из реек 0,5 см.

Если проект готов и имеется необходимый инструмент и материал, можно приступать к сооружению односкатной крыши.

Виды

Односкатные крыши имеют определенные отличия по следующим параметрам:

Конструкция.
Угол наклона.
Вариант материала кровли.
Количество промежуточных опор – безопорные и с несколькими опорами. Количество будет зависеть от того, какой длины устанавливаются стропилы и каков угол их наклона.
Ширина пролета.

Конструктивные особенности крыши могут быть следующие:

В первом случае, стропилы опираются прямо на боковые стены, поскольку являются единственными несущими элементами. Происходит это на разных уровнях.
В качестве несущих элементов выступают стропилы, балки, стойки. Они выполняются в форме треугольника, которая, в свою очередь, основанием опирается на несущие стены на едином уровне.

Первый способ создания более простой, такую крышу легко сделать своими руками. Материала на кровлю уходит меньше, нежели во втором. Но это можно сделать лишь в случае, когда стены сооружения подняты на высоту, необходимую для создания определенного угла наклона.

Второй вариант не требует разницы в высоте несущих стен, но создается более длительно и трудоемко. Выбор способа создания односкатной кровли зависит от ряда факторов, к основным можно отнести: условия строительства, количество материалов, ширина пролета.

Последовательность работ

Для односкатной крыши гаража необходимо провести монтаж стропильной системы

Также важно устелить кровлю защитной мембраной, а также утеплить изнутри крышу гаража. Но обо всем по порядку

Монтаж стропил

При возведении здания, высота несущих стен рассчитывается, опираясь на угол ската крыши гаража. На две противоположные стены разной высоты укладывается деревянный брус.

Затем на него монтируются стропила под определенным углом. Дерево должно быть высушено и обработано антисептическим составом. Конструкция должна выступать за края крыши гаража примерно на 20 см.

Гараж с односкатной крышей

Гидроизоляция

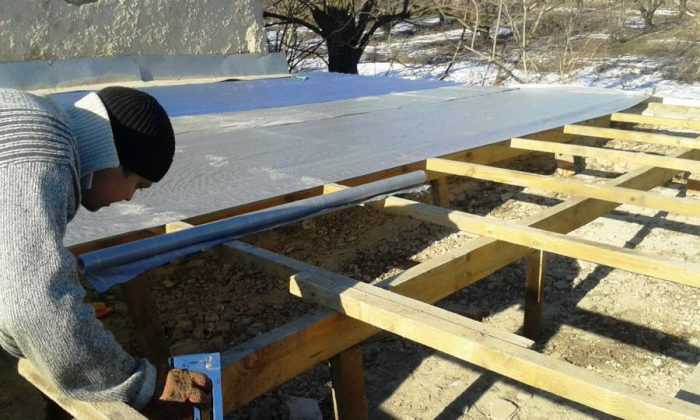

На стропила проводится крепление гидроизоляционной пленки. Начинать работы нужно снизу-вверх. Нахлест полотна мембраны составляет около 10 см. Все стыки необходимо проклеить специальным скотчем. Так обеспечивается герметичность конструкции. При укладывании мембраны необходимо оставлять небольшое провисание чтобы в случае движений грунтов или проседания фундамента гаража пленка не прорвалась.

Надежность монтажа мембраны создается благодаря контробрешетке. Она также создает вентиляцию под кровельным покрытием.

Подготовка к креплению профлиста

Лучше всего на крышу гаража подходит профнастил Н или НС. Лист должен иметь по краю канавку, благодаря которой легко делать нахлест соседних листов. Это позволит не использовать герметик на продольном стыке. Также хорошо, когда длина листа совпадает с длиной ската гаража. В противном случае необходимо монтировать 2 и более рядов профнастила.

Чтобы разрезать лист на необходимую длину или ширину можно использовать следующие инструменты:

Ножницы по металлу.
Электрический резак.
Высокоскоростная пила с алмазным диском.
Ножовка.

Запрещено использовать болгарку с абразивным кругом, ведь при такой резке металл нагревается и защитное покрытие повреждается. Метал становится чувствительным к влаге и коррозии.

Для монтажа профнастила на гараж используются саморезы с резиновыми или полимерными шайбами. Они обеспечивают герметичность отверстий для крепления. Саморезы на крышу гаража из профнастила нужно подобрать в цвет металла.

Для безопасности и предотвращения получения травм материалом с острыми краями монтажные работы своими руками проводятся в безветренную погоду. Также необходимо пользоваться страховочными поясами и ограждающими перилами. Обувь не должна быть скользящей. Одежда не должна иметь свисающих элементов.

Крепление профлиста

Односкатная крыша гаража покрывается, начиная с любой стороны. Если монтируются больше одного ряда профнастила, начинать нужно с нижнего. Покрывая крышу гаража профнастилом своими руками нужно, чтобы край нижнего листа выступал за стропильную ногу на 3-4 см.

Нахлест соседних листов обычно делается в одну или две волны. Если длина ската больше, чем длина профнастила, необходим нахлест в 15-25 см. Для односкатной крыши с уклоном в 15-30° достаточно 15 см. Если угол ската меньше (12-14°), нахлест нужен больший — 25 см, ведь только так можно обеспечить защиту от попадания влаги в подкровельный материал.

Порядок монтажа листов профнастила

Для односкатной крыши с меньшим уклоном необходимо использовать герметик.

Монтаж крыши начинается с выставления крайнего нижнего листа. Он прикрепляется не наглухо, а так чтобы бы его можно было подкорректировать. Затем с нахлестом в одну или две волны крепится второй лист. Вместе они выравниваются по свесу. Затем оба листа окончательно закрепляются при помощи саморезов.

Соединение соседних листов начинается с верхней части. Саморезы прикручиваются к карнизной планке в каждое второе углубление металла. Для крепления профнастила нужно примерно 6-7 саморезов на 1 м2.

По окончанию монтажа нижнего ряда односкатной крыши, нужно приступить к верхнему. Вертикальные стыки листов не должны совпадать, как показано на рисунке.

Завершающие работы

Когда вся поверхность крыши будет укрыта, необходимо установить торцевую и коньковую планки. Эти элементы будут создавать эффект завершенности кровельной конструкции. Также необходим коньковый уплотнитель. Герметизировать конек не нужно, так как это помешает вентиляции в подкровельном пространстве.

Для создания качественной водосточной системы необходимо установить желоба и сливную трубу. Так как мы говорим о крыше с небольшим уклоном, снегозадержатели не устанавливаются.

Объективные характеристики односкатных крыш

Начнем обзор технических и эксплуатационных параметров односкатных крыш нетрадиционно, не с преимуществ, а с недостатков. К недостаткам можно отнести следующие факторы.

Отсутствие чердачного пространства или небольшой его объем

Действительно, односкатные крыши могут одновременно выполнять функцию потолка гаража (чердачное помещение полностью отсутствует) или иметь отдельное потолочное перекрытие, но оно располагается на минимальном расстоянии от стропильной системы. Этот недостаток весьма условен, сегодня нет надобности хранить в гараже полный комплект запасных частей из-за их дефицита, все недостающее без проблем можно приобрести в магазинах. А от такого гаражного хранения сложные с технической точки зрения агрегаты быстро теряют свои заводские данные. Что касается комплекта зимней/летней резины, то для него всегда найдется место в самом гараже или в небольшом чердачном помещении.

Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

Высокие показатели снеговой нагрузки

Как утверждает СНиП, при наклоне крыши менее 20° весь снеговой покров остается на поверхности скатов. Односкатные кровли редко имеют угол наклона, превышающий такие значения, соответственно, во время расчетов нужно учитывать максимальные значения высоты снежного покрова для каждой климатической зоны, увеличивать устойчивость стропильной системы, принимать специальные меры по повышению ее надежности. Но для гаражей это не проблема, небольшие размеры строения существенно понижают общие нагрузки и облегчают работу.

Факторы влияния снеговой нагрузки

Низкие дизайнерские характеристики

Это очень спорное утверждение, у каждого владельца гаража свои предпочтения. Не нужно во всем слушаться дизайнеров, они видят проект один единственный раз, а гаражом пользоваться не будут. Лучше всего по дизайнерским параметрам то строение, которое нравится владельцу, а не проектировщикам. Теперь пора немного поговорить о преимуществах односкатной крыши для гаража.

Таблица. Преимущества односкатных крыш для гаража.

Показатель
Краткое описание
Невысокая стоимость
Если принимать во внимание площадь помещения и стоимость крыши, то односкатные самые дешевые среди всех используемых в строительстве вариантов. Крыши гаража редко утепляются, а это заметно понижается сметную стоимость.
Минимальное количество непродуктивных отходов
Крыша не имеет стыковок, коньков, ендов и иных элементов, существенно усложняющих процесс покрытия

Простая геометрия скатов минимизирует количество отходов дорогостоящих кровельных материалов.
Технологичность и простота монтажа
Стропильная система очень простая, нет необходимости устанавливать различные упоры и подкосы, прогоны и коньки. Балки кладут прямо на несущие стены небольшого строения или на обвязочный пояс.
Универсальность использования
Односкатные крыши можно делать не только на гаражах, но и на всех приусадебных пристройках. Это позволяет строить сооружения различного назначения в одном стиле.

Скребок для уборки снега с крыш

По мнению профессиональных строителей, односкатные крыши – единственный вид стропильной системы, который могут собрать дилетанты. Надо лишь немного уметь резать пиломатериалы и иметь большое желание построить гараж своими силами.

Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

Пошаговая инструкция по строительству односкатной крыши

Сделав прочный фундамент и возведя несущие стены можно приступать к сборке каркаса односкатной крыши. Выполнив следующие рекомендации всю работу можно проделать за 1—2 дня с небольшой бригадой. Вот что нужно сделать:

Установите мауэрлат. Сначала постелите гидроизоляционный материал на верхнюю часть стены. Уложите брус в проектное положение и просверлите в нем и стене отверстия для анкерных болтов. Сделайте крепления так, чтобы они не помешали установке стропильных балок.

Установка стропилин. Для начала подготовьте деревянные балки для монтажа: отпилите нужную длину, обработайте атисептиком и антипиренами. В тех местах где будет балка опираться на мауэрлат пропитайте дерево гидроизоляционным составом и покройте рубероидом. Установите крайние стропила и натяните леску между ними. Ориентируясь на этот маяк, выставьте средние балки. Для крепления используйте длинные гвозди, не меньше двух на каждую стропильную ногу.

Гидроизоляция. Перпендикулярно стропилам уложите гидроизоляционный материал. Закрепите его при помощи строительного степлера. Сделайте нахлест между рулонами в 10—15 см. Сверху прибейте контр-обрешетку.

Основная обрешетка. В зависимости от выбранного материала установите рейки обрешетки

Помните, что для глиняной и металлической черепицы важно, чтобы рейки на крыше были под каждой волной кровельного материала.

Кровельное покрытие. Укладывая листы кровельного покрытия, не забывайте делать нахлест

Для металлочерепицы и профнастила минимальное значение равно одной волне. Листы ондулина укладываются с пересечением в 10 см. Для крепления используйте специальные кровельные саморезы с уплотнительной шайбой. При закручивании каучуковая часть будет деформироваться и закрывать отверстие.

Ветровая доска. На свесы скатов прибивают необрезную доску, защищаю крышу от сильных ветров. Здесь же можно закрепить водосток.

Утепление. Если гараж отапливаемый, тогда рекомендуется смонтировать утеплитель. Он укладывается между стропилами, а чтобы не было зазоров, подберите плиты, совпадающие с шагом брусьев. Далее, закрепите гидроизоляционную пленку при помощи тонких реек. Теперь можно сделать финишную гаражную отделку.

Такой гараж с односкатной крышей прослужит много лет и защити автомобиль от осадков и солнечного света. Кроме того, если сделать отопление, тогда ремонт и обслуживание техники станет приятнее.

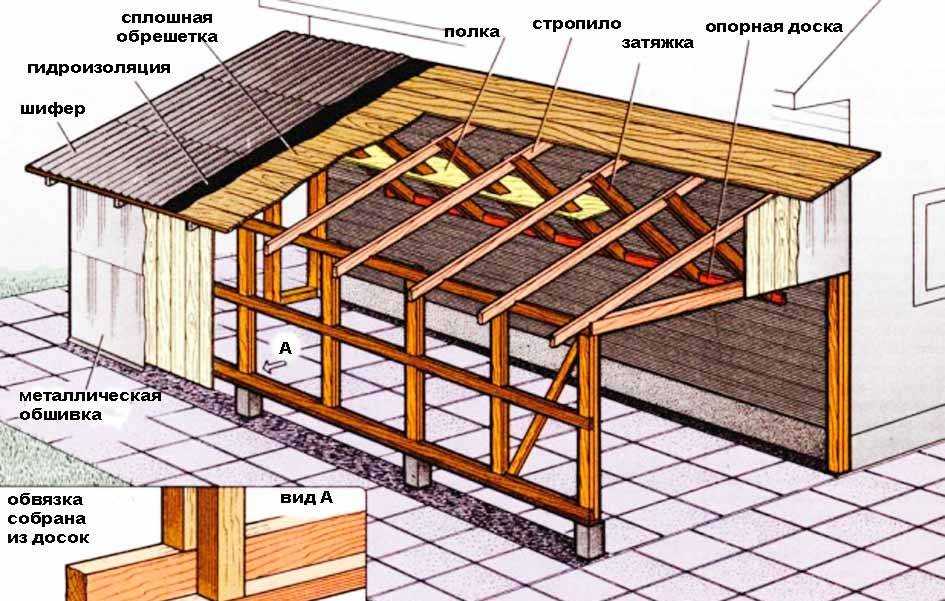

Устройство односкатной крыши гаража

Односкатная крыша состоит из простых элементов. Поэтому материал покупать недорого. В неё входят такие элементы как.

Стропильная система	Это самая основная конструкция поверхности крыши. Принимает на себя большую часть нагрузки в течении всего времени. Также к данной системе прикрепляются различные детали, изделия и крепления.
Раскос, стойка и др.	Они требуются для того чтобы усилить стропильную систему. Благодаря им крыша будет стоять гораздо дольше, ведь эти элементы способны взять на себя часть нагрузки.
Обрешетки	Этот элемент необходим для того чтобы подпирать крышу. Есть сплошные и нарезные разновидности.
Тепло и гидроизоляция	Помогают защитить помещения от проникновения влаги, грязи пыли и сохранить внутри тепло.
Кровля	Требуется для того чтобы защитить поверхность крыши от негативного воздействия внешней среды. Существует множество вариаций покрытие, поэтому стоит подобрать для своего помещения подходящий.

Особенности односкатных крыш для гаража

Можно отметить некоторые особенности односкатной гаражной крыши, отличающие её от крыш обычных дачных домиков. Её конструкция предельно проста и определяется шириной. Имеется ограничение и на предельную высоту сплошных стропил – не выше 4,5 м.

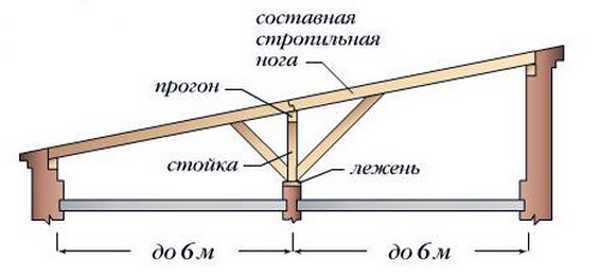

Части составных стропил стыкуются на стойке. Их длина может доходить до 12 м, сечение стропильных брусьев 30 х 150 мм. Стропила укладываются с шагом примерно 80 см.

Конструкцию стропильного каркаса определяет расстояние между опорными стенами. Односкатная крыша обязательно должна иметь свесы, они учитываются при вычислении площади крыши.

ФОТО: m-strana.ruДеревянный гараж с односкатной крышей

Виды односкатных крыш

При создании односкатной крыши стропила укладывают параллельно друг другу, при этом один их конец находится немного выше другого, за счёт чего обеспечивается нужный уклон. На стропила монтируется обрешётка, которая и служит основанием для выбранного кровельного материала.

Для того чтобы один край стропил был выше другого, могут использоваться следующие конструктивные решения.

Во время проектирования гаража предусматривается, что одна его стенка будет выше другой. В зависимости от того, в какую сторону должен быть направлен скат крыши, противоположные стены делают разной величины. Если уклон будет спереди назад, то выше делают переднюю стену, в противном случае более высокой должна быть задняя стена. В таких случаях длина стропил получается более 5–6 метров, поэтому их надо дополнительно усиливать. При создании поперечного уклона выше делают одну из боковых стен. Здесь стропила будут короче, обычно 4–5 метров, поэтому их усиливать не надо, а конструкция получается более простой.

Необходимый уклон ската обеспечивается за счёт разницы высоты стен

Если стены имеют одинаковую высоту, необходимый уклон ската может обеспечиваться за счёт установки стоек на одну из сторон

При одинаковой высоте стен необходимый угол наклона ската можно получить при помощи установки собранных на земле стропильных ферм

В случае примыкания гаража к дому один конец стропил фиксируется на стене здания, для чего на ней можно собрать поддерживающий каркас

Эксплуатация и обслуживание крыши для гаража

Мягкие покрытия являются довольно прочными, однако рекомендуется выполнять регулярный осмотр основания. Признаки, которые свидетельствуют о необходимости проведения ремонта:

Различные механические повреждения: сквозная потёртость, глубокая трещина, разрывное отверстие.
Появление впадин, в которых может застаиваться вода или грязь.
Изменение внешнего вида покрытия: появление мха, плесени или грибка.
Возникновение аварийных расслоений в местах соединений.

При наличии данных признаков рекомендуется незамедлительно провести ремонт крыши. Опытные специалисты рекомендуют хозяевам гаражей выполнять регулярные мероприятия по обслуживанию конструкции минимум раз в 3 года. В этом случае достаточно будет лишь устранить мелкие огрехи. Если крыша будет долго находиться в запущенном состоянии, то может потребоваться полная замена покрытия.

Преимущества односкатных крыш

Основная сера применения этих конструкций: гаражи и хозпостройки, так как они не удовлетворяют эстетическим требованиям. Однако, популярность односкаток довольно высока, и этому есть объяснение:

Экономия — на такую крышу уходит минимум материала и времени;
Простота монтажа — на две противоположные стены укладываются стропила и обиваются обрешеткой. Нет никаких сложных соединений и углов;
Устойчивость к ветровым нагрузкам;
Долговечность.

Вывод: односкатная крыша для гаража еще очень долго будет лидировать среди других видов крыш.

Посмотрите видео: Строительство односкатной крыши

Виды гаражных крыш

По особенностям конструкции можно выделить несколько видов крыш. По наличию скатов кровли бывают:

скатные;
плоские.

Плоская крыша нуждается в обустройстве сплошного эластичного покрытия из полимерно-битумных материалов, стойких к изменениям температуры. Опорными деталями для подобной конструкции служат стенки здания. В качестве основы могут использоваться стяжки или плиты. В некоторых случаях на плоской крыше делают подвесной сад. В таком случае конструкция будет эксплуатируемой.

Скатная крыша образуется основаниями, угол наклона которых может быть от 10 до 60°. Конструкции имеют упор на стропильный механизм. Для гаража можно соорудить следующие виды крыш:

С одним скатом. Конструкция имеет упор на стенки здания, в связи с чем одна из стен должна быть выше остальных, чтобы была возможность создать уклон. Перепад высоты рассчитывается по формуле: H = tg α x s, где s — ширина здания, tg α — тангенс угла наклона, значение которого можно посчитать на калькуляторе или взять из таблиц Брадиса. Величина уклона крыши зависит от особенностей климата региона: количества снега и сил постоянного ветра.

Односкатная крыша формируется разными по высоте стенами
С двумя скатами. Этот вариант при сооружении гаражей используется чаще всего, так как он позволяет увеличить полезную площадь здания за счёт чердачного помещения. Крыша данного вида может быть выполнена с перекрытием или без, однако она должна опираться на мауэрлат — обвязку по горизонтали из брусков, которая объединяет стропильный механизм в прочную конструкцию.

Двускатная крыша увеличивает полезное пространство гаража за счёт чердачного помещения
Шатровая крыша. Для гаражей используется довольно редко, однако в некоторых случаях её применяют для поддержания единого стиля застройки территории. Стропильный механизм в этом случае не будет иметь прогона конька, поскольку каркас кровли образуется четырьмя одинаковыми скатами.

Шатровая крыша состоит из четырех одинаковых скатов
Мансардная. Этот вид конструкции позволяет устроить над гаражным строением дополнительную комнату, которая может использоваться хозяином для собственных нужд. К примеру, можно создать мастерскую, кладовку, кабинет или комнату для гостей. От чердачного помещения она отличается высотой подъёма перекрытия: минимум 1,5 м. Этот проект крыши считается дорогим, так как он нуждается в паро-, гидро- и теплоизоляции. Также нужно установить стеклопакеты нестандартной формы. Стропильная пара будет иметь крутой излом, что может повлечь за собой уменьшение прочности постройки.

Минимальный подъём перекрытия в помещении под мансардной крышей составляет 1,5 м

Это интересно: Дровокол из стиральной машины своими руками: познаем все нюансы
