Утепление армированного пояса снаружи

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

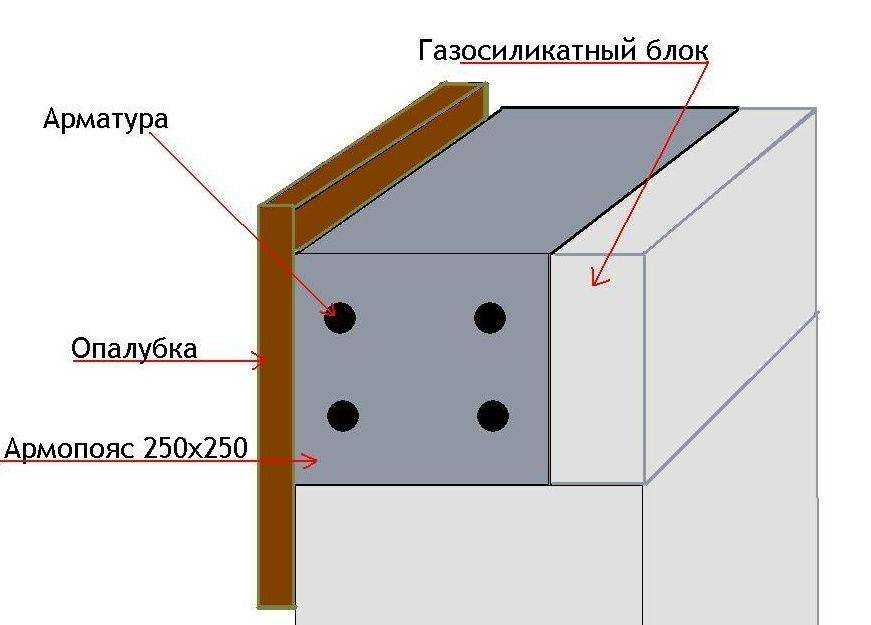

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

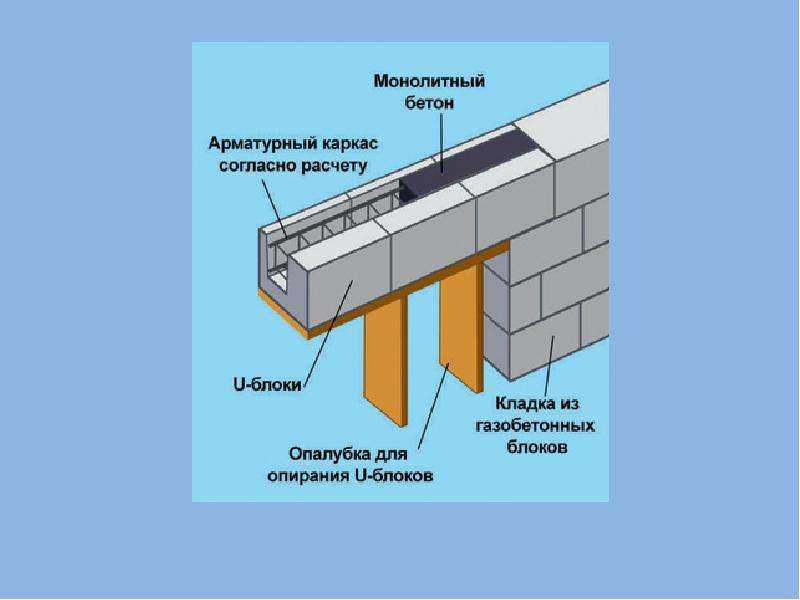

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

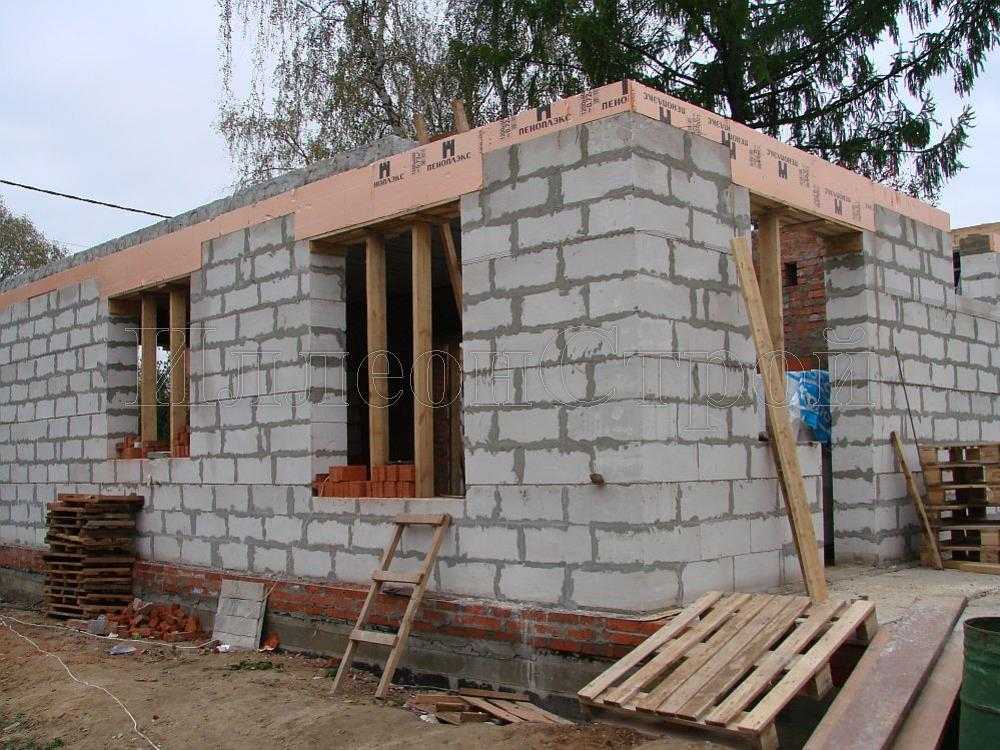

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

• на блочном фундаменте
• на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
• под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Какую технологию лучше применить для достижения этой цели?

Какие использовать материалы?

Многое будет зависеть от материалов стен дома и его конструктивных особенностей. Рассмотреть все возможные варианты будет довольно трудно, поэтому остановимся на популярных в наше время домов построенных из блоков различного типа и утеплителей из пенополистирола или пенопласта.

Чтобы добиться оптимального результата, важно правильно монтировать теплоизоляцию, защитив от воздействия холода все части жилого дома. Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом

В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом

Утепление дома снаружи действует по принципу термоса, способного долгое время сохранять температуру внутри. В термосе этот эффект достигается частично благодаря воздушной прослойке, окружающей внутреннюю колбу, в нашем же случае снизить потери тепла поможет утепление дома снаружи пенопластим или пенополистиролом.

Наибольшего эффекта можно достичь, если монтировать термоизоляцию в процессе строительства, так как утеплить дом качественно, если в нем уже живут, сложнее.

В качестве хорошей теплоизоляции для блочных стенподойдет обычный пенопласт или пенополистирол. Но прежде чем приступить к монтажу, необходимо выполнить следующие подготовительные работы:

1. На верхний армопояс положить утеплитель, с которым будет стыковаться последний ряд пенопласта.
2. Забить маяки для натягивания нитей, по которым будут ориентироваться при монтаже термоизоляции.
3. Закрепить внизу вдоль стены направляющий профиль из оцинкованного железа, служащий основой для первого ряда плит утеплителя.

Зачем армировать газобетон

Все сооружения при эксплуатации подвергаются систематическим деформирующим усилиям. Неравномерная усадка кладки, перепады температуры, подвижка грунтов, ветровые и снеговые нагрузки нередко приводят к появлению трещин в стенах.

Образование трещин – опасный признак. Даже толщиной не больше волоса, они нарушают эстетический облик здания, а вертикальные, наклонные и параболические, раскрывающиеся кверху или V-образные снижают несущую способность стен.

Газобетон конструкционно-теплоизоляционных марок обладает ценными для домостроения качествами:

1. Низкой теплопроводностью – 0,12-0,19 вт/м°с.
2. Высокой прочностью на сжатие 3,5-7 кг/м³.
3. Достаточной паропроницаемостью – 0,15-0,20 мг/мчпа.
4. Биологической стойкостью.
5. Удобными для монтажа размерами и легким весом элементов – 15-28 кг.

Он не горюч и хорошо поддается механической обработке. Сочетание качеств и доступной цены дает большое преимущество для использования блоков в частном строительстве перед другими материалами – кирпичом, деревом, монолитным бетоном.

Трещина в стене из газоблоковИсточник yurlkink.ru

Но кладка из блоков не устойчива к изгибающим деформациям. Появление трещин происходит по многим причинам:

• Фундаменты на просадочных или пучинистых грунтах неравномерно оседают.
• В местах примыкания стен каркас не имеет пространственной жесткости.
• Неправильная гидроизоляция или теплоизоляция стен, вызывающая промерзание и разрушение кладки.
• Некачественный раствор или клей тоже способны навредить газобетону. Выветриваясь из кладки, они создают мостики холода, где образуется конденсат. Впоследствии вода замерзает, швы еще больше разрушаются, прочность стены уменьшается.
• Оконные и дверные проемы, особенно в несущих конструкциях, существенно ослабляют кладку. В ней увеличиваются растягивающие и изгибающие напряжения, способные вызывать деформацию.
• Снизить прочность стен может увеличение этажности при надстройке. Возросшая нагрузка приводит к дополнительным смещениям фундамента и, как следствие, появлению трещин.
• Близкое расположение возводимого здания к соседним сооружениям. Участок грунта, примыкающий к ранее построенным объектам, более рыхлый и имеет меньшую несущую способность, чем нетронутый почвенный слой. В результате основание проседает неравномерно, что может вызвать образование трещин.
• Иногда повреждения кладки возникают из-за воздухонепроницаемой внешней отделки, нарушающей влажностный режим газобетона. Постоянное присутствие воды снижает прочность материала.

Армирование газобетонных блоков арматурой поможет избежать деструктивных изменений. Металлические элементы хорошо воспринимают растягивающие усилия, придают пространственную жесткость каркасу здания, защищают от деформаций ослабленные проемами участки.

Материалы

Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.

Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.

Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.

Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.

Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.

Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.

Третий этап: заливка бетона

Бетон для заливки монолитного пояса должен быть прочным, так как на него ляжет вес плит перекрытия. Если используется уже готовый бетон, то он должен быть марки 200 и выше.

Если смесь готовится самостоятельно, то нужно досконально следовать технологии и желательно использовать бетономешалку. Берется 1 часть цемента, 3 части песка и 5 частей щебня. Получившуюся смесь нужно хорошо перемешать и, постепенно добавляя воду, довести до необходимой консистенции.

Важно заливать армопояс без перерыва. Уложенный раствор не должен застыть до заливки новой порции

Бетон ни в коем случае нельзя заливать в несколько слоев. Если нет возможности залить сразу весь пояс, необходимо сделать временные вертикальные перемычки из газобетона или досок. Перед заливкой следующей порции бетона перемычку нужно удалить, а место соединения хорошо полить водой.

При заливке монолитного пояса необходимо постоянно проверять строительным уровнем горизонтальность получающейся конструкции и максимально устранить перепады. В дальнейшем на тщательно выровненную поверхность будет намного легче устанавливать плиты перекрытия.

Когда бетон уже залит, необходимо протыкать его при помощи специального инструмента либо просто куска арматуры. Эти несложные действия выпустят воздух из бетона и предотвратят появление возможных пустот.

Залитому бетону необходимо создать условия для затвердения и набора прочности. Для этого его закрывают пленкой, чтобы влага не испарялась слишком быстро, а в жаркую погоду предварительно поливают.

Опалубку можно удалять примерно через 3 дня — срок зависит от погодных условий. Делается это при помощи ломика или гвоздодера.

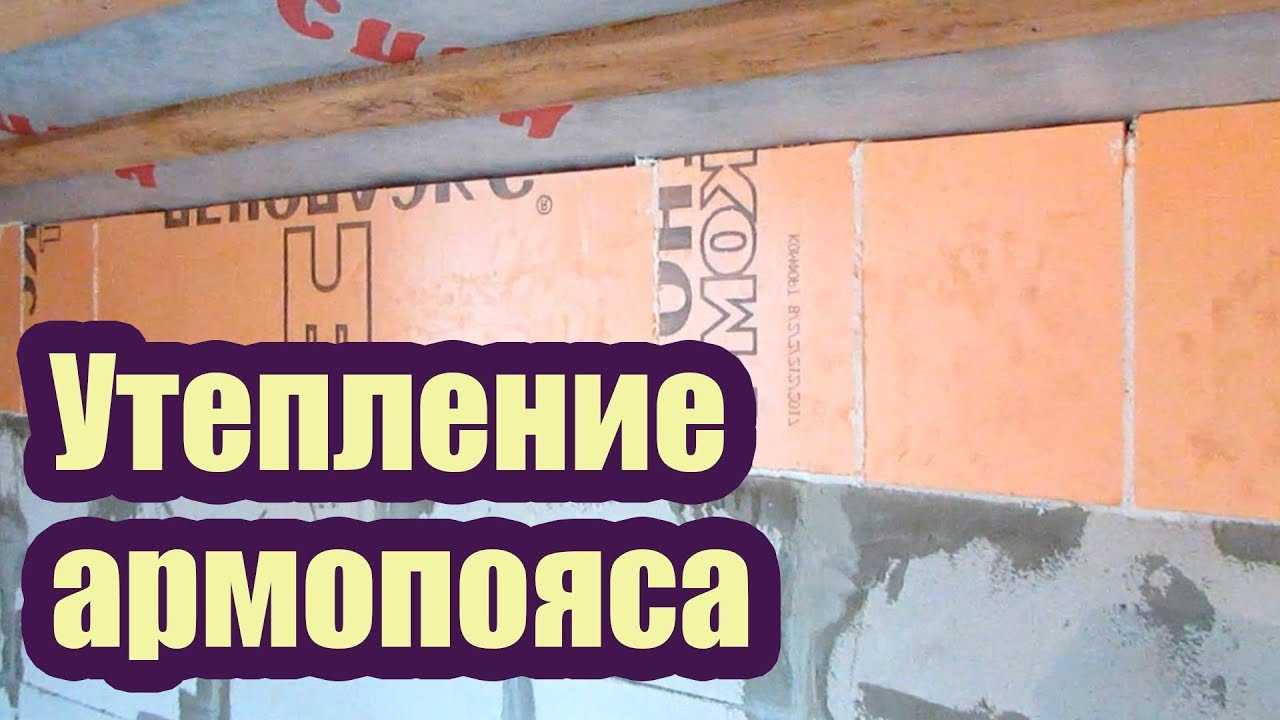

Утепление армопояса

Важнейшая особенность газобетона – низкая теплопроводность, что гарантирует отсутствие фактора промерзания построенной им конструкции даже при минимальной температуре окружающей среды

Поэтому при возведении армирующей конструкции важно, чтобы она не нарушала теплоизоляционные свойства дома

В холодное время года, а также в периоды резких перепадов температур на армированной ленте может образовываться конденсат. Чтобы избежать этого явления, рекомендуется проводить работы по утеплению конструкции.

В качестве теплоизоляционных элементов можно использовать пенополистирол, пенополистирол и минеральную вату. В некоторых случаях используются газобетонные блоки с перегородками. При использовании минеральной ваты следует оставлять небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы по организационной работе по изоляции объекта:

1. При возведении конструкции с целью ее последующего утепления следует делать выемку от внешнего края стены, а не по всей ее ширине.
2. Минимальная ширина разгрузочной ленты должна составлять двадцать сантиметров в случае использования монолитного бетона и двадцать пять сантиметров в случае использования кирпича.
3. Образовавшееся свободное пространство после заливки армопояса необходимо залить утеплителем и закрыть пеноблоком, предварительно обрезанным до необходимых размеров.

Утепление при наличии зазора

Для проведения запенивания понадобится сделать отверстия с расстоянием не больше 250–300 мм сквозь обшивку по линии армопояса. Заливка пены выполняется в каждое второе отверстие.

Обязательно используйте профессиональную пену – утепляющий слой продержится несколько лет, не будет осыпаться.

При правильно выполненном утеплении, зимой армирующий пояс не будет пропускать холодный воздух и здание простоит долго.

Вопрос:

Здравствуйте, строю дом из газоблоков толщиной 400 мм, стены покрыты штукатуркой изнутри и снаружи. Армированный пояс обложили кирпичом – в качестве несъемного опалубка. После этого кирпич также заштукатурили. В доме пока никто не проживает, но зимой мы заметили, что армированный пояс промерз. Значит надо его утеплить. Просмотрел много сайтов, получил консультацию у застройщиков и принял следующее: Использовать РПГ, конечно это тот же ЭПП, но оклеенный сеткой. Чтобы расходы были минимальными хотел бы РПГ наклеить непосредственно на наружную штукатурку, с нахлестом на верхние и нижние газоблоки 100 мм. В итоге я получу подобие выступающего фахверка, который впоследствии я смогу зашпаклевать и покрасить. Все это хорошо, но меня смущает показатель проницаемости пара у РПГ, точнее полное отсутствие проницаемости. Также интересно ваше мнение, насколько правильно и эффективно сделать так, как я задумал.

Ответ:

Приветствуем Вас, Мирослав.

Задуманное вами на 100% эффективное и правильное решение. При этом не обязательно делать такой нахлест, а то что экструдированный пенополистирол не пропускает пар не проблема, если его правильно применить.

При условии, что кладка блоков и общая конструкция стены выполнены грамотно, и, блоки опираются на пояс распределения, то вы можете сделать следующее:

– армированный пояс снаружи обложить кирпичом – как несъемный опалубок, поэтому потом вы можете его демонтировать.

– место кирпича возможно заложить экструдированным пенополистиролом, толщина которого 50 мм (при условии что кладка размером в пол кирпича). При такой ширине термическое сопротивление в этом участке ограждающей конструкции будет меньше 2,0 м?*С/Вт, а это исключит промерзание этого участка.

– потом можете использовать пластичную, трещиностойкую штукатурку из цемента.

В итоге получится ровная стена и отсутствие промерзания по распределительному поясу.

Для того чтобы дом, построенный собственными силами, был прочным и служил без проблем долгие годы, необходимо обеспечить жесткость конструкции и качественную связку стен. Для этого необходимо возвести армопояс под плиты перекрытия.

Для возведения качественного армированного пояса важно, чтобы процесс круговой заливки был непрерывным и единовременным. Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия

Монолитный армированный пояс равномерно распределяет давление по всему периметру стены и обеспечивает ровную поверхность для последующего перекрытия.

Монолитный пояс возводится по периметру стен каждого строящегося этажа, на последнем этаже он играет роль основания для крыши и перекрытия чердака. При этом оконные и дверные перемычки можно делать минимального размера с небольшим количеством арматуры, так как основную нагрузку принимает на себя и равномерно распределяет пояс.

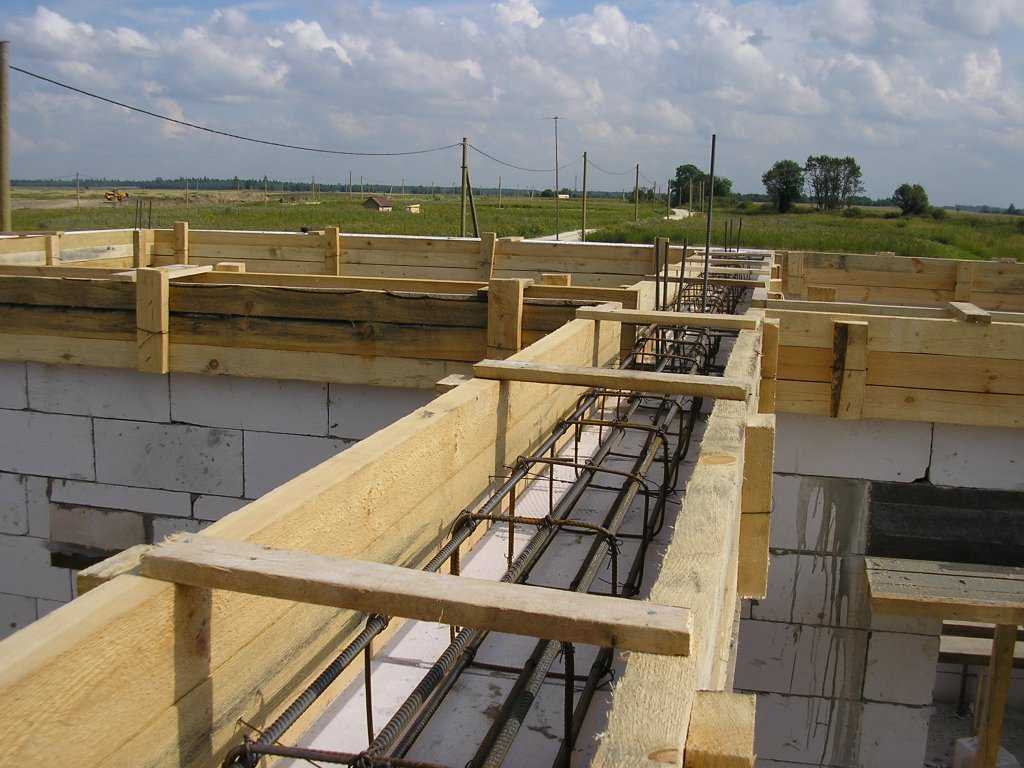

Создание армопояса при помощи опалубки

Опалубка водосточной ленты представляет собой деревянный каркас. Делается из обрезков досок, скрепленных снаружи.

После полной сборки опалубки ее нижнюю часть фиксируют к стене саморезами, а верхнюю – поперечными стяжками с интервалом от восьмидесяти до ста сантиметров. Стяжка нужна для того, чтобы конструкция была надежнее, иначе при заливке бетона она может деформироваться или сдавиться.

Перед возведением конструкции стоит побеспокоиться о закупке необходимых строительных материалов:

1. Доска обрезная толщиной не менее трех сантиметров из дерева 40х40 для изготовления опалубки.
2. Гвозди для крепления конструкции стола к стене.
3. Гибкая проволока для придания жесткости конструкции.
4. Арматурные стержни диаметром двенадцать миллиметров.
5. Пенополистирол для утепления.

Перед началом работ рекомендуется составить схему будущего сооружения с указанием планируемых размеров. На основании чертежа рассчитывается необходимое количество стройматериалов.

Используемые строительные инструменты:

Плюсы и минусы применения

Технология установки пояса имеет определенные достоинства и недостатки

В первую очередь принимаются во внимание качество материала и срок эксплуатации

Преимущества, которыми обладает армопояс на газобетоне:

• низкая себестоимость;
• удобство монтажа;
• морозоустойчивость, огнеупорность;
• устойчивое противодействие деформации;
• равномерное распределение нагрузки на конструкцию дома;
• длительный срок эксплуатации.

Постройка здания, где в качестве основного материала используется газобетон, обойдется втрое дешевле, чем возведение кирпичного дома. Газобетонные блоки легкие, устойчивые к воздействию климатических условий и обладают хорошей морозоустойчивостью благодаря большей толщине, чем кирпич. Срок пригодности жилья составит как минимум сто лет.

Недостатки:

• потребность в дополнительной гидроизоляции поверхности для препятствования ее разуплотнения и разрушения;
• затраты на гидроизоляцию и термоизоляцию.

Не смотря на дополнительные расходы, без армопояса не обойтись. На фоне преимуществ его установки минусы выглядят не столь существенно.

Вернуться к содержанию

Пошаговая инструкция: как утеплить?

Вне зависимости от выбранного типа утеплителя, для армопояса потребуется выполнить ряд обязательных этапов, до установки теплоизоляции.

Прежде всего выполнить отступ от наружной стены, чтобы можно было разместить утеплитель.

Нормативными документами установлена минимальная ширина армопояса, для бетонных конструкций 20 см и кирпичных 25 см.

Полученное оставшееся место после завершения заливки армопояса заполняют утеплителем и закрывают газоблоком, с предварительно вырезанным сечение по фактическим размерам конструкции. Внимательно следят за тем, чтобы в процессе заливки, армосетка не касалась опалубки.

После заливки бетонного раствора периодически выполняют его увлажнение первые пять дней, в особенности при высоких температурах наружного воздуха, это будет способствовать увеличению прочности конструкции.

После того как будет приготовлено специальное углубление для установки утеплителя, его выбирают по толщине вровень с несущей стеной. Если толщина менее 80 мм, то устанавливают Пеноплэкс, поскольку он более прочный, в других случаях допускается установка пеностирола.

Лист раскраивают по высоте армопояса, ставят на специальный клей, а после застывания его дополнительно закрепляют дюбельными гвоздями. После этого выполняют дальнейшую отделку совместно с отделкой стены, чтобы армопояс не выделялся на фасаде.

Внутри дома армопояс не утепляется, только в крайних случаях, если проектом предусмотрена установка внутренней тепловой защиты дома.

Поскольку пенопласт не рекомендуется для внутридомовой установки применяют базальтовую вату, она имеет особенности монтажа, в частности для ее работы потребуется дополнительные слои паро- гидрозащиты, чтобы обезопасить ее от проникновения как внешней уличной влаги, так и внутренней, которая образуется во внутридомовом пространстве в процессе жизнедеятельности человека.

Разумнее эти работы проводить в процессе выполнения теплозащиты внутри газобетонного дома. При установке базальтовой ваты для газобетона лучший вариант это вентилируемая многослойная конструкция.

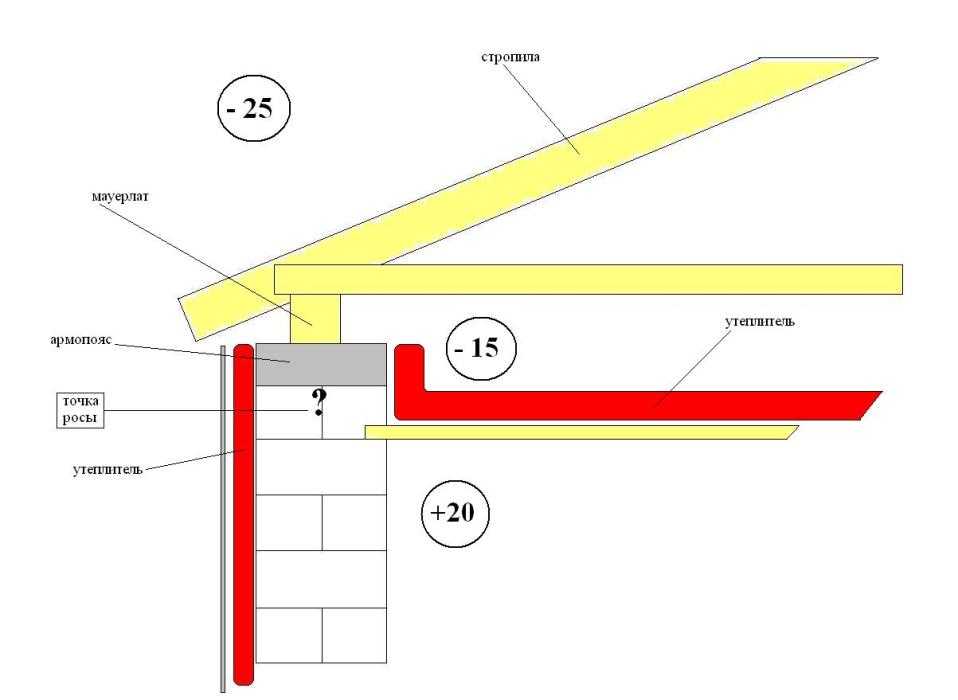

Для того чтобы обезопасить от образования «точки росы» в стене или утеплителе застройщику придется выполнить ряд условий:

1. Создать герметичную пароизоляцию стен здания.
2. Толщина теплоизолятора обязана быть не менее расчётной.
3. Принять дополнительные меры по созданию эффективной вентиляции в доме.
4. Теплозащиту выполняют на всех примыкающих поверхностях к стене.
5. Для гарантии герметичности обшивки, на таких стенах не располагают мебель, розетки и прочее домашнее оборудование.
6. Для повышения звукозащиты стеновой конструкции П-образные кронштейны устанавливаются с применением изолирующих прокладок.
7. До проведения работ по теплозащите, стены обрабатываются противогрибковыми составами.
8. Работы начинают только после полного высыхания стеновой конструкции.

Утепление армопояса изнутри:

Заполнители — щебень и песок

Песок

Песок должен быть чистым, лучше с одинаковыми размерами зерен

Для тех работ, где наличие глины или извести только плюс — при кладке или штукатурке — особо заботиться о чистоте песка нет необходимости. Органики и камней быть не должно, а наличие глиняной или известковой пыли только сделает раствор более пластичным.

Щебень

Для ответственных конструкция — перекрытий и фундаментов — используется дробленый щебень. Он имеет острые грани, которые лучше сцепляются с раствором, придавая конструкции большую прочность.

Кавабанга!   Пропорции цемента и песка для стяжки пола

Фракции щебня стандартны:

• особо мелкий 3-10 мм;
• мелкий 10-12 мм;
• средний 20-40 мм;
• крупный 40-70 мм.

В замесе щебень используют нескольких фракций — от мелкого до крупного

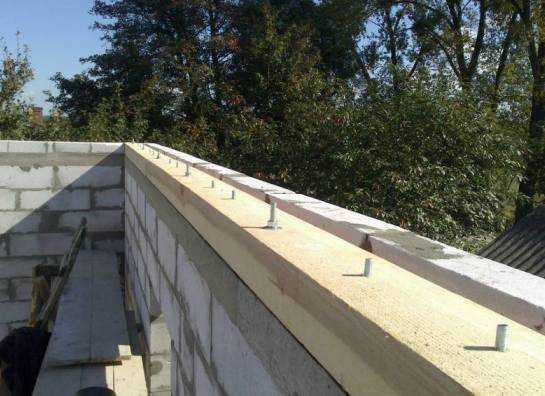

Как правильно крепить: укладка мауэрлата

До крепления мауэрлата к подготовленному бетонному поясу, все его деревянные элементы обрабатывают антисептическими и пожаростойкими пропитками.

Застройщику для проведения работ потребуется подготовить такие инструменты и расходные материалы:

1. Брус 150*150 мм.
2. Гидроизоляционный материал, хорошо подойдет обычный рубероид.
3. Измерительные инструменты.
4. Шуруповерт, дрель и болгарка.
5. Разводной ключ.
6. Молоток и обычная пила.
7. Крепления: гвозди, болты и гайки.

Для того чтобы установить мауэрлат на вальмовой кровли, его укладывают по всему периметру сооружения, а для двускатной крыши, вполне достаточно закрепить на 2-х параллельных стенках, на которые будет опираться крыша. От кромки наружной несущей стены выполняют отступ, по размеру утеплителя и приступают к креплению подстропильных балок.

Это можно выполнить различными вариантами:

1. Проволокой — наиболее бесхитростный, доступный и недорогой способ установки. Для крепления бруса к защитному поясу используют специальную вязальную стальную отожженную проволоку Д=6 мм.

   Для надежного крепежа несколько ее прутьев скручивают нераздельно и замуровывают в монолитном поясе. Число таких скруток должно равняться числу стропил.

2. Шпильками Д от 12 до 16 мм, длинной до 1 м, устанавливаются с промежутком 1- 1.5 м. Этот метод предназначен для основательной фиксации балки к поясу, но является довольно трудоемким.

   Предварительно шпильки погружают на всю глубину пояса, а для кирпичной конструкции на глубину не менее 2-х размеров высоты бруса и закрепляются на продольной планке, установленной внизу армопояса. В мауэрлате для соединения высверливают соответственные отверстия, после этого его помещают на шпильки и прочно закрепляют гайками с шайбами.

3. Анкерными болтами — механическими или химическими. Первые погружаются в виде закладных в тело пояса до заливки бетона, вторые выполняются путем заполнения предварительно подготовленных отверстий в теле пояса специальным химсоставом, после чего в него вставляют анкер. Оба варианта довольно дорогостоящие, но гарантируют надежную фиксацию мауэрлата.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

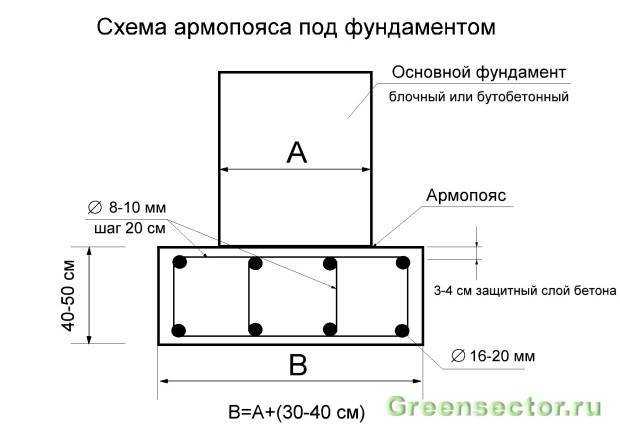

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Заключение

Армированный железобетонный или кирпичный пояс под мауэрлат исполняет ряд важных функций. При сезонном движении почвы, неравномерной усадке строения, при землетрясениях, он останавливает деформацию стеновых конструкций, сохраняя геометрию сооружения.

Он горизонтально выравнивает все стены, нивелируя возможные погрешности, допущенные при кладке стен. Применение армопояса придает жесткость всей конструкции, что обеспечивает прочное закрепление к нему мауэрлата, а, следовательно, всей кровельной конструкции.

Армопояс и сам мауэрлат должны быть надежно утеплены, чтобы не стать «мостиками холода» и продолжительный период выполнять свое предназначение, тогда дом уютным, надежным, теплым и долго служить людям.
